Сварочные электроды МР-3: технические характеристики

PrevNext

Электроды МР3 изготавливаются в соответствии с ТУ 1272-299-00187211-2001, которые определяют их основные размеры, а также механические свойства металла шва и сварного соединения.

Электроды МР3 имеют тонкое рутиловое покрытие (отношение диаметра электрода к диаметру стального стержня D/d = 1,20) и предназначены для сварки углеродистых сталей. При этом предел прочности шва при растяжении не превышает 450 МПа.

Согласно ТУ 1272-299-00187211-2001, сварка может вестись в любом пространственном положении, за исключением положения «сверху вниз».

Электроды оказывают определяющее воздействие на качество сварного шва. Сварочные электроды МР-3 позволяют получить шов, который по механическим показателям не отличается от основного металла. Это дает возможность применять их для сварки ответственных конструкций.

Рутиловое покрытие электродов МР-3 представляет собой минерал рутил (двуокись титана) с добавлением алюмосиликатов или карбонатов. Эти вещества способствуют увеличению вязкости наплавленного металла и препятствуют образованию трещин в сварном шве.

Несомненным преимуществом электродов марки МР-3 является их низкая чувствительность к качеству обработки кромок свариваемых поверхностей, к наличию влаги, ржавчины и загрязнений. Рутиловое покрытие обеспечивает высокую производительность и оптимальные экологические и технологические показатели сварочного производства.

Диаметр, мм

Длинна электрода, мм

Сварочный ток, А

Нижнее

Вертикальное

Потолочное

2,0

250, 300

50-90

50-70

2,5

250, 300, 350

60-110

60-90

3,0

300, 350

110-140

80-110

3,25

300, 350

100-140

80-110

4,0

450

160-220

140-180

5,0

450

180-260

160-200

—

Механические свойства:

Металл шва

Сварное соединение

Предел прочности , МПа (кгс/мм2)

Относительное удлиннение %

Ударная вязкость, Дж/см2 (кгс*м/см2)

Предел прочности, Мпа (кгс/мм2)

Угол загиба, град.

450 (46)

78 (8)

450 (46)

150

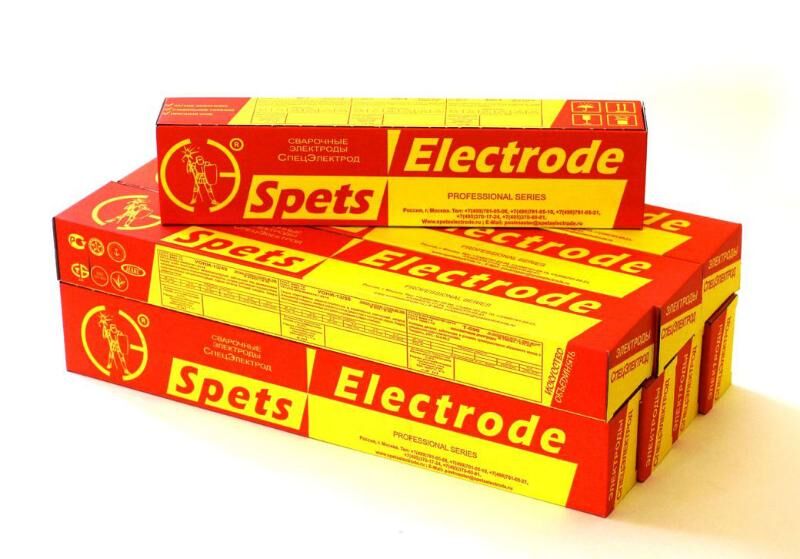

Электроды МР-3 ф 4мм (СЗСМ) уп.5,5кг

Основное назначение электродов МР-3

Для сварки углеродистых и низколегированных конструкционных сталей перлитного класса с минимальным пределом текучести не более 360 МПа. Напряжение холостого хода источника тока 70±5В.

Условное обозначение электродов

Нормативная документация	Классификация	Условное обозначение
ГОСТ 9466-75, ГОСТ 9467-75, ТУ 1272-001-50133500-2015	ISO 2560-А E 35 0 R42 AWS A5.1 E6012	Э46-МР-3-⌀1,6-УД Е 431(3)-Р26

	Положение шва
1,6	30-50	30-45	30-45
2,0	40-70	40-60	40-60
2,5	70-110	60-90	60-90
3,0	80-120	70-90	70-90
4,0	160-180	120-150	120-150
5,0	180-220	150-180	-
6,0	200-280	-	-

Характеристики плавления электродов Э46 МР-3

Коэффициент наплавки, г/Ач	8,5
Расход электродов на 1 кг наплавленного металла, кг	1,7

Основные характеристики металла шва и наплавленного металла

Механические свойства металла шва	Кол-во
Временное сопротивление разрыву, МПа, σв	>= 450,000
Относительное сужение, %, ψ	>= 45,000
Относительное удлинение, %, δ5	>= 22,000
Предел текучести, МПа, σт	>= 370,000
Работа удара -40°C, Дж, KV-40	>= 47,000
Угол загиба, °	>= 150,000
Ударная вязкость -20°C, Дж/см2, KCV-20	>= 50,000
Ударная вязкость +20°C, Дж/см2, KCU+20	>= 80,000
Ударная вязкость -40°C, Дж/см2, KCU-40	>= 40,000

Химический состав наплавленного металла	Массовая доля элементов, %
углерод, C	<= 0,120
марганец, Mn	0,350 — 0,700
фосфор, P	<= 0,045
сера, S	<= 0,040
кремний, Si	0,150 — 0,300

Технологические особенности сварки:

Сварка возможна короткой и средней дугой, хорошо перекрывают зазоры.

Прокалка перед сваркой: 100±10°C 1 час

Сертификаты

1. Национальная ассоциация контроля и сварки (НАКС)

2. Федеральное автономное учреждение «Российский Речной Регистр» (РРР)

3. Система сертификации ГОСТ Р госстандарт России (ГОСТ Р)
