Муфтовая арматура что это такое: Муфтовая арматура – способы применения, достоинства и недостатки + видео
Содержание
Муфтовая арматура
Кран шаровый муфтовый латунный
|
Модель
|
DN
|
Описание
|
Цена, грн с НДС
|
| 15 |
резьба внутр/внутр
рабочая среда: вода от 0 до + 100ºC
РУ — 40-20 кгс/см²
| 56,90 | |
| 20 | 83,51 | ||
| 25 | 143,11 | ||
| 32 | 242,27 | ||
| 40 | 344,43 | ||
| 50 | 545,11 | ||
| 65 | — |
|
Модель
|
DN
|
Описание
|
Цена, грн с НДС
|
| 15 |
резьба внутр/наруж
рабочая среда: вода от 0 до + 100ºC
РУ — 40-20 кгс/см²
| 58,53 | |
| 20 | 87,20 | ||
| 25 | 164,88 | ||
| 32 | 246,25 | ||
| 40 | 363,72 | ||
| 50 | 604,76 | ||
| 65 | — |
Кран шаровый муфтовый латунный с американкой
|
Модель
|
DN
|
Описание
|
Цена, грн с НДС
|
| 15 |
резьба внутр/наруж
| 90,85 | |
| 20 | 140,11 | ||
| 25 | 265,92 | ||
| 32 | 387,58 |
Кран дренажный со спуском воздуха
|
Модель
|
DN
|
Описание
|
Цена, грн с НДС
|
| 15 |
резьба внутр/внутр
| 116,85 | |
| 20 | 170,70 |
Воздухоотводчик автоматический
|
Модель
|
DN
|
Описание
|
Цена, грн с НДС
|
| 15 |
хромированный корпус
| 82,95 | |
| 15 | латунь | 110,10 |
Фильтр латунный муфтовый
|
Модель
|
DN
|
Описание
|
Цена, грн с НДС
|
| 15 |
резьба внутр/внутр
рабочая среда: вода от 0 до + 120ºC
| 69,80 | |
| 20 | 122,85 | ||
| 25 | 153,56 | ||
| 32 | 296,42 | ||
| 40 | 416,64 | ||
| 50 | 692,60 | ||
| 65 | — |
Клапан обратный муфтовый
|
Модель
|
DN
|
Описание
|
Цена, грн с НДС
|
| 15 |
резьба внутр/внутр
рабочая среда: вода от 0 до + 120ºC
| 55,70 | |
| 20 | 87,80 | ||
| 25 | 133,10 | ||
| 32 | 218,11 | ||
| 40 | 310,80 | ||
| 50 | 451,85 | ||
| 65 | — |
Наверх
строение и сферы применения / ООО «МК НХТС»
13 августа 2019
Цапковая и запорная арматура: строение и сферы применения
Арматура — это комплект дополнительных деталей или устройств, которые обеспечивают работу машин, оборудования или конструкций.
Отдельно можно выделить трубопроводную арматуру и железобетонную арматуру, благодаря которой усиливается бетонная конструкция зданий. Основные виды арматуры, которая используется при строительстве трубопроводов, — цапковая и запорная арматура.
Цапковая арматура
Цапковая арматура для трубопроводов отличается внешне наличием присоединительных патрубков с наружной резьбой и наличием буртика.
Арматура с цапковым соединением используется для работы на участках с высоким давлением. Части трубопровода с цапковой арматурой получаются герметичными.
Благодаря резьбе в местах присоединения арматуры к другим деталям, у цапковой арматуры небольшое количество присоединительных элементов. Поэтому цапковая арматура легкая по весу. Другая ее особенность — уменьшение толщины стенки трубы в месте резьбового соединения. Такой тип соединения малопригоден для труб с тонкими стенками.
Кроме трубопроводов цапковая арматура используется для специального оборудования и приборов.
Применение такой арматуры рекомендовано в работах с технологическими трубопроводами. Например, для транспортировки материалов нейтральной и негорючей природы используется арматура из чугуна с диаметром до 50 мм. Для транспортировки любых сред можно применять стальную арматуру с диаметром до 40 мм.
Соединение цапкового типа применяется в арматуре с невысокими показателями давления и с небольшими размерами. Именно такой вид соединения более предпочтителен во время ввинчивания в корпуса аппаратов, сосудов, различных типов установок.
В качестве распространенного примера соединения цапкового типа можно привести систему подсоединения пожарного рукава к пожарному гидранту.
Особенности строения цапковой арматуры
В цапковой арматуре нарезка находится на наружной стороне на присоединительных концах. Арматура с таким типом соединения предназначена для использования в системах с давлением в пределах 10 МПа при показателях Dy до 200 мм.
Цапковая арматура производится с гайками накидного вида или с ниппелями для отбортовки труб, а также для приваривания к ним. У цапковой арматуры может быть муфтовый присоединительный конец и цапковый.
Герметичность цапкового соединения
Герметичность при соединении цапкового типа обеспечивается за счет дополнительного применения специальных прокладок и смазок. При затягивании прокладка сжимается в месте соединения и герметизирует стык. Дополнительно могут применяться специальные смазки.
Все виды резьбовых соединений отличаются такими преимуществами, как использование минимума присоединительных элементов, небольшой показатель металлоемкости, высокая технологичность, небольшой вес.
Качественно выполненные монтажные работы требуют полного совпадения резьбы (как внутренней, так и наружной), а также применения специальных уплотняющих материалов.
| Читайте также: Трубопроводная арматура: затворы и заслонки
Запорная арматура
Без запорной арматуры не строят ни одного современного трубопровода.
Запорная арматура применяется для обустройства систем водоснабжения, канализаций и многих других коммуникаций. Долгое время запорная арматура была единственным видом арматуры. Затем появились регулирующая, обратная и другие виды трубопроводной арматуры.
Главное требование к запорной арматуре – это высокая надежность. На этапе проектирования трубопроводных систем крайне важно правильно определить нагрузки, которые будут приходиться на запорную арматуру, и подобрать соответствующие элементы.
Также запорная арматура должна обладать высокой герметичностью. Все элементы механизма должны быть плотно подогнаны, чтобы не было пропусков рабочей среды. Если герметичность будет утрачена, то запорную арматуру заменяют. Каждый узел и деталь механизма должны работать так, чтобы формировать соединения, через которые не может проникать транспортируемая среда в любом направлении.
Повышенные требования к герметичности запорной арматуры приходится обеспечивать в достаточно сложных условиях.
Воздействие рабочих нагрузок разного характера и трение приводят к постепенному износу материалов. На этапе проведения контрольных испытаний запорной арматуры в первую очередь необходимо проверить ее герметичность и качество исполнения затворного механизма. Продукция имеет свои технические характеристики, в соответствии с которыми подбирается для последующей эксплуатации.
Конструкция запорной арматуры
Запорная арматура используется для перекрытия потока жидкости или газообразного вещества, в промышленности для установки систем коммуникаций промышленных и жилых зданий. Запорная арматура работает в циклическом ритме отпирания и запирания рабочей полости трубопровода, а также в статическом – когда она большую часть времени открыта или закрыта.
Конструкция запорной арматуры идеально продумана, когда необходимо обеспечить два положения рабочего механизма. Поэтому нередко средняя позиция запорного элемента вовсе не предусматривается.
К запорной арматуре относятся шаровые краны, задвижки и мембранные клапаны.
Краны шарового типа можно встретить в разных областях техники. Например, они используются для организации систем трубопроводов относительно небольшого диаметра, а также при монтаже измерительных и контрольных приборов.
Задвижки диаметром от пятидесяти до двух тысяч миллиметров используются на магистральных и технологических трубопроводах. Мембранные клапаны эффективны, когда нужно обеспечить мгновенное перекрытие потока, а также требуется повышенная цикличность работы механизма.
Сферы применения запорной арматуры
-
Запорная арматура для трубопроводов используется в ЖКХ при строительстве отопительных систем и систем водоснабжения, а также газовых коммуникаций.
-
Запорная арматура используется в атомной энергетике, нефтеперерабатывающей промышленности.
-
Также запорная арматура используется в авиации, космонавтике и при создании вакуумной техники.
Запорная арматура: краны
Краны относятся к запорной арматуре, они применяются для управления силой потока рабочей среды. Также с помощью крана можно снижать подачу потока или отключать его совсем.
В тех случаях, когда трубопровод проводит газ, пар или воду, на нем необходимо устанавливать краны. Краны компактные и имеют низкие показатели сопротивления. Пробковый и шаровой виды являются наиболее распространенными. Для герметизации применяют два способа: сальниковый и натяжной.
Устройство крана
Все устройства схожи по своей конструкции. У них есть корпус закрытого типа, который защищен от внешних воздействий. Внутри корпуса находится узел арматуры. Внутри корпуса находятся два конца, благодаря которым кран крепится к трубопроводу.
Основной задачей узла считается разделение системы на несколько частей. С помощью уплотнительных поверхностей орган для запора и седло соприкасаются друг с другом.

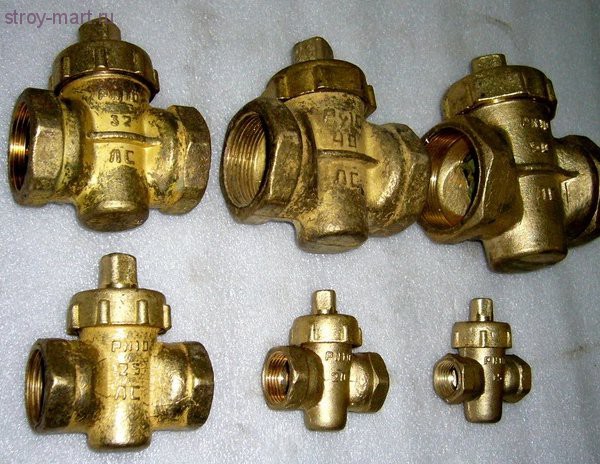

Крепление кранов обеспечивается с помощью муфты или сварки. Муфтовые краны из чугуна устанавливают на трубопроводах, которые используются для транспортировки газа. Чтобы кран был надежно закреплен, используют резьбовую муфту. Они могут эксплуатироваться в среде до 50 градусов по Цельсию. Уровень давления не может превышать 0,1 МПа.
Сальниковые муфтовые краны
Они способны выдержать повышенную нагрузку. Их сфера применения – транспортировка газа и воды. Детали таких конструкций изготовлены из чугуна. Резину или пеньку используют для дополнительной набивки. Максимальная температура жидкости внутри крана не может превышать 100 градусов, а давление 1 МПа.
Шаровые краны
Они обладают самыми компактными размерами. Их используют для больших трубопроводов, поскольку они обладают высокой надежностью. Сам кран отливают из чугуна, дополнительно устанавливаются кольца для уплотнения, которые производят из фторопласта-4.
Фланцевые краны из стали
Они присоединяют к трубопроводу с помощью фланцев. Дополнительная установка червячного редуктора требуется в тех случаях, когда кран обладает большими габаритами.
Иногда в конструкции крана может использоваться маховик. Он служит для регулирования потока. Управление такими кранами выполняется с помощью маховика или дистанционно. Важно отметить, что для такого типа крана допускается только вертикальная установка.
| Читайте также: Проектирование и монтаж трубопроводов
Запорная арматура: клапаны
Клапан считается самой популярной запорной арматурой. Клапаны применяют в различных инженерных системах. Они необходимы для эксплуатации в специальных условиях и подходят для общего применения. Клапан может регулировать интенсивность потока и закрывать или открывать его при необходимости.
Устройство клапана
Клапан представляет собой деталь с затвором.
Сам затвор может иметь форму конуса или плоскую форму. Вентиль – один из видов клапанов. У него движение затвора происходит, благодаря резьбе.
Запорные вентили получили высокую популярность. Их используют для установки на трубопроводы определенного типа. Ручная регулировка проводится с использованием маховика, дистанционная – через электропривод.
Кольца, которые могут быть произведены из различных материалов, обеспечивают прочность уплотнения. Чтобы соединить клапан с трубой, необходима установка резьбовой муфты. Заполняют клапан асбестовой набивкой. В ее состав входят нити из асбеста, которые пропитываются антифрикционно.
Если рабочая температура жидкости не более 50 градусов, возможна установка муфтового запорного вентиля. Установка выполняется в любом положении. Сам вентиль отливают из чугуна, а для изготовления уплотнительных колец используют кожу, для прокладок – паронит.
Запорная архитектура с электрическим приводом может использоваться в трубопроводе, где уровень температуры жидкости составляет 45-50 градусов.
Обязательно устанавливать его таким образом, чтобы он направлялся наверх. Корпус отливают из чугуна. Для изготовления золотника и крышки применяют сталь. Вентилем можно управлять дистанционно или вручную.
Запорная арматура: заслонки
Заслонки используется в разных трубах, сечение которых не превышает 2200 мм. Отличительная особенность заслонок — простой монтаж, маленький вес, небольшой размер.
Современные заслонки регулируются или вручную, или с помощью электропривода. Электроприводные заслонки применяются в системах с сечением трубы от 300 до 1600 мм. и с давлением рабочей среды 1 МПа.
Для трубопроводов, которые осуществляют транспортировку воды, используются бесфланцевые заслонки с резиновым уплотнителем.
Заслонки крепятся вручную, с помощью электропривода или привариваются.
Запорная арматура: задвижки
Данная арматура используется в магистральных трубопроводах. Конструкция задвижки содержит специальный элемент — шпиндель.
Шпиндели могут быть выдвижными и невыдвижными. Изготавливаются шпиндели из чугуна и других металлов. Их монтируют на трубопровод с помощью фланцев.
Шпиндели применяются для трубопроводов, транспортирующих топливный газ, нефть, масло, коксовый газ.
Применение задвижек
Задвижки для трубопроводов, переносящих топливный газ, должны выдерживать температуру рабочей среды до 100 градусов по Цельсию, их регулируют только вручную. Форма таких задвижек клиновидная двухдисковая с невыдвижным шпинделем.
На трубопроводы, переносящие коксовый газ, устанавливаются задвижки с выдвижным шпинделем. Регулируются они с помощью электропривода.
Для трубопроводов, переносящих нефть и масло, используются стальные задвижки с выдвижным шпинделем.
| Читайте также: Трубопроводная арматура: сферы использования и виды
Изображения: Pixabay
Трубопроводная арматура.
Каталог трубопроводной арматуры АРМАТЭК
Родство существительных «арматура» и «армия», несмотря на совпадение первых трех букв, не представляется очевидным. Тем не менее, они имеют общее происхождение. На древней латыни armature значит вооружение или военное снаряжение. Сохранив свое звучание в большинстве современных языков, слово «арматура» освободилось от былой воинственности, превратившись в технический термин. Широко применяют его и в бытовой лексике, поскольку с некоторыми разновидностями арматуры (в частности, с санитарно-технической) подавляющему большинству современников приходится сталкиваться много раз в день.
С помощью термина «арматура», например, печная или электротехническая арматура, а есть еще стальная арматура, используемая в производстве железобетонных изделий и конструкций, ─ сводят воедино вспомогательные детали и устройства, обеспечивающие функционирование основного оборудования. Не случайно в английском языке для арматуры используют слово accessories.
Pipingaccessories ─ это трубопроводная арматура. Accessory ─ не что иное, как аксессуар. А о том, что это такое, знают не только модники и модницы, стремящиеся сделать свой образ более выразительным, с помощью таких дополнений — аксессуаров как галстуки, сумочки, очки и т. д.
Но прилагательное «вспомогательное», применительно к арматуре, ни в коем случае не значит «второстепенное».
Значение трубопроводной арматуры
Значение трубопроводной арматуры, широко применяемой во всех областях технологий, невозможно переоценить. Не в денежном исчислении — расходы на нее достигают 10-15% капитальных вложений и эксплуатационных затрат, идущих на строительство и поддержание в рабочем состоянии трубопроводных систем. Не как обязательного условия успешного функционирования большинства промышленных предприятий и инфраструктуры во всех ее проявлениях ─ энергетической, транспортной, коммунальной и проч. Особое значение трубопроводная арматура приобретает еще и потому, что от нее в значительной степени зависят не только экономическая эффективность, но, что еще более важно ─ экологическая безопасность системообразующих для экономики, и при этом потенциально опасных для окружающей среды предприятий таких отраслей как тепло- и электроэнергетика (в т.
ч. атомная), нефтегазовая и химическая промышленности, коммунальное хозяйство.
Используя аллегорию, можно сказать, что арматура ─ это своего рода свита, которая, как говорил великий итальянский политический деятель и мыслитель Макиавелли, делает короля. И без которой его существование попросту невозможно.
Великая инженерная идея
Согласно действующему с 2015 года «ГОСТ 24856-2014. Межгосударственный стандарт. Арматура трубопроводная. Термины и определения», трубопроводная арматура (сокращенно ТПА) ─ это техническое устройство, устанавливаемое на трубопроводах, оборудовании и емкостях, предназначенное для управления потоком рабочей среды путем изменения проходного сечения.
В заключительных словах этого определения ─ «управление потоком рабочей среды путем изменения проходного сечения» ─ заключается гениальное и, как показало время, невероятно плодотворное техническое решение, ─ не на века даже, а на многие тысячелетия предопределившие неизменно высокую функциональность, универсальность и востребованность трубопроводной арматуры.
Решение настолько фундаментальное, что ему, как и законам физики, например, устареть не дано.
Конечно, по мере развития научно-технического прогресса для его реализации применяются новые материалы. Наряду с известными из глубокой древности сплавами меди, в производство трубопроводной арматуры вовлечены совсем молодые по историческим меркам металлы ─ алюминий и титан и еще более юные неметаллы ─ синтетический каучук и различные пластмассы, главным образом, поливинилхлорид и полиэтилен. Со временем появляются новые конструктивные решения. Но основополагающий принцип работы трубопроводной арматуры остается неизменным ─ регулировать проходное сечение потока рабочей среды, а это могут быть жидкость, газ, симбиоз жидкости и газа, пульпа, пар, плазма, порошок, суспензия ─ с помощью подвижных, неподвижных и периодически действующих узлов. И тем самым управлять ее основными параметрами.
Этот принцип успешно реализован в самых разных, внешне не похожих технических устройствах: пересекающих континенты магистральных нефте- и газопроводах, технологическом оборудовании, смесителе на кухонной мойке или в душевой, регуляторе давления на газовом баллоне.
Кому принадлежит его авторство неизвестно, но то, что пришло оно из глубокой древности сомнений не вызывает.
Трубопроводная арматура в историческом контексте
>
История трубопроводной арматуры насчитывает не одно тысячелетие. Причиной ее появления послужила необходимость организовывать доставку и распределение воды, традиционно считавшуюся на жарком Юге ─ месте рождения первых цивилизаций, синонимом жизни.
Без трубопроводной арматуры и предвосхитивших ее появление устройств и приспособлений управлять водой было бы невозможно. А ведь уже в древнем Египте рыли ирригационные каналы и канавы для мелиорации болотистых почв, устраивали резервуары для отвода воды во время наводнений. А в Афинах строили акведуки, которые доставляли воду с гор для водоснабжения.
Прототипы трубопроводной арматуры появились задолго до наступления новой эры. И изготавливали их не только из бронзы, но даже из серебра. До наших дней сохранились фрагменты римских свинцовых труб с кранами.
Конечно, конструкции этих кранов не были совершенными. И все же первые, очень непростые шаги становления фундаментально важного технического направления были сделаны. Правда, вплоть до начала промышленной революции, узловым моментом которой стало изобретение паровой машины, говорить о развитии трубопроводной арматуры семимильными шагами, не приходится. Ее прогресс временами был незначительным, а порой и вовсе замирал на месте. Хотя дань ей отдавали величайшие умы своего времени. Сохранились содержащие изображения трубопроводной арматуры эскизы ирригационных систем и насосов, сделанные рукой Леонардо да Винчи.
Мощнейший импульс совершенствованию трубопроводной арматуры дало появление паровой машины: как, собственно, ее конструкция, например, необходимость регулировать давление пара, так и ее приложения, в частности, использование для перемещения воды. Многие технические решения, появившиеся в XVIII и XIX веках, ─ клапаны, задвижки, регулируемые пружины вместо грузов на паровых предохранительных клапанах и сегодня продолжают сохранять свою актуальность.
Двадцатое столетие продолжило эстафету инноваций: шаровые и конусные со смазкой краны, мембранные (диафрагмовые) клапаны, дисковые поворотные затворы.
В двадцать первом веке магистральными направлениями совершенствования трубопроводной арматуры являются достижение оптимального баланса между долговечностью, надежностью, технологичностью самой арматуры и минимизацией затрат на ее производство.
Российский рынок трубопроводной арматуры
Продажа трубопроводной арматуры ─ поле деятельности огромного числа участников рынка. Но основными его драйверами являются производители, сумевшие организовать конкурентоспособное производство трубопроводной арматуры, справедливо относящееся к одному из главных направлений машиностроительной отрасли. Производители трубопроводной арматуры есть в различных регионах страны.
Центр России представляют ООО «Производственное объединение Брянский завод трубопроводной арматуры», Муромский завод трубопроводной арматуры, (ЗАО «ПО «МЗТА»), Пензенский завод трубопроводной арматуры и другие.
Урал ─ Уральский завод трубопроводной арматуры (г. Челябинск), ООО «Курганский Арматурный Завод».
Целый ряд производителей работает в Санкт-Петербурге. Среди них ЗАО «АРМАТЭК» ─ завод трубопроводной арматуры, официальный сайт ─ http://armatek.ru/. Каталог трубопроводной арматуры этого предприятия включает более 2500 типоразмеров. В основе ассортимента ─ современные виды арматуры с защитными покрытиями на основе эластомерных и полимерных материалов. Технологическая цепочка включает полный цикл работ, начиная от генератора технических идей ─ конструкторского отдела. Особенность, выгодно отличающая это предприятие от многих, ─ собственное производство резиновых уплотнений.
В компании всегда готовы предоставить рекомендации по подбору и эксплуатации арматуры, оказать необходимую техническую и консультативную поддержку. А также ─ все виды сервисного обслуживания; поставку и замену запасных частей, выполнить ремонт трубопроводной арматуры.
Интерес к трубопроводной арматуре увеличивается год от года, что выражается в количественном росте и качественном развитии окружающего ее информационного пространства, в т.
ч. соответствующих разделов сети Интернет, где можно найти немало информативных сайтов, подробно рассказывающих о самых важных сторонах трубопроводной арматуры. В них содержится огромный объем постоянно актуализируемой технической информации, объединенный общей темой ─ «арматура трубопроводная»: ГОСТы, рекомендации, спецификации и т. д.
Интернет также превратился в эффективную торговую площадку, на которой представлены многочисленные объявления о продаже трубопроводной арматуры.
Несмотря на свое «воинственное» происхождение, в наши дни слово «арматура» имеет главным образом «штатское» звучание. Сегодня это, главным образом, мирное техническое вооружение, во многом определяющее успешную работу промышленных предприятий и объектов инфраструктуры. Хотя трубопроводная арматура может быть продукцией двойного назначения. Совсем не случайно в 2001 г. директивой Генерального Штаба Министерства обороны Российской Федерации в ЦКБА (Центральном конструкторском бюро арматуростроения ─ головной организации по государственным испытаниям важнейших видов арматуры и атомному арматуростроению) было аккредитовано Военное Представительство.
Несмотря на внушительный возраст, трубопроводная арматура не остановилась в развитии. Продолжая аккумулировать достижения научно-технического прогресса, она сама в значительной степени определяет уверенность его поступи. Потенциал ее возможностей, а, соответственно, круг и сложность решаемых с нее помощью задач, постоянно увеличиваются, а значение в экономической и даже социальной жизни (разве вопросы экологии или состояние централизованного тепло- и водоснабжения не влияют на социальный климат в обществе?) только возрастает.
Запорная трубопроводная арматура для водопровода и отопления по оптимальной цене
Трубопроводная арматура — это система приспособлений, деталей и крепежных узлов, которая устанавливается на трубопроводах и выполняет функции управления потоком рабочей среды (частично или полностью надежно перекрывает ее). Может запускаться вручную, или с использованием дополнительных устройств, например, электропривода. Для изготовления этих деталей обычно используют прочный металл, такой как ковкий чугун или нержавеющую сталь.
Связано это с тем, что внутренняя стенка постоянно контактирует с химически активными средами (вода, пар, газ, масло и т.д.). Это позволяет использовать, как арматуру промышленную трубопроводную, так и в бытовых целях. Бывает двух основных типов: предохранительная и смесительная.
Виды трубной арматуры:
Запорная
Трубопроводная запорная арматура относится к классу промышленного оборудования. Этот тип арматуры имеет самое широкое применение. Основная задача трубопроводной запорной арматуры – это обеспечить перекрытие потока рабочей среды с определенной герметичностью. Существует два положения рабочего органа в зависимости от технологического процесса «открыто» и «закрыто». Поэтому промежуточное положение может не предусматриваться. Наиболее популярный вид продукции, который выпускают производители трубопроводной арматуры – задвижки. Вместе с ними выпускают вентили, краны, клапаны, всевозможные заслонки.
Регулирующая
Это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды (регулирование расхода, поддержания давления, смешивание различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах и т.
д.) посредством изменения расхода через свое проходное сечение. Основным параметром этого вида является пропускная способность. Она не должна быть герметичной, Как по отношению к внешней среде, так и по отношению к разделяемым затвором участкам.
В зависимости от параметров рабочей среды (давления, температуры, химического состава и др.) к каждому виду регулирования предъявляются различные требования, что привело к появлению множества конструктивных типов регулирующей арматуры. С точки зрения автоматизации промышленных предприятий каждый из них рассматривается как элемент системы автоматического управления технологическим процессом, протекающим с участием жидких и газообразных рабочих сред и регулирующимся под воздействием получаемой командной информации.
Основные виды – регулирующие клапаны, регулирующие вентили, регуляторы давления и регуляторы уровня.
Выделяют также запорно-регулирующую арматуру, которая является наиболее распространенным видом арматуры и применяется для перекрытия в трубопроводе потока жидкостей или газообразных веществ.
Она совмещает в себе функции как запорной, так и регулирующей арматуры.
Контролирующая
Предназначена для проверки наличия и определения уровня жидких, газообразных или сыпучих потоков рабочей среды, управления и контроля поступления, а также для подключения контрольно-измерительных приборов в гидро- и пневмосистемах. Сюда относятся пробно-спускные краны, указатели уровня, краны и клапаны для манометров.
Защитная
Предназначена для автоматической защиты оборудования и трубопроводов от недопустимых или предусмотренных технологическим процессом изменений параметров или направления потока рабочей среды и для отключения потока без выброса рабочей среды из технологической системы. Сюда относятся обратные клапаны, отключающие клапаны, пневмоздвижки.
Распределительно-смесительная (трехходовая или многоходовая)
Арматура предназначена для распределения рабочей среды по определенным направлениям или для смешения потоков среды (например, холодной и горячей воды).
Сюда относятся распределительные клапаны и краны.
Предохранительная арматура предназначена для автоматической защиты оборудования и трубопроводов от недопустимого давления посредством сброса избытка рабочей среды. Сюда относятся предохранительные клапаны, импульсные предохранительные устройства, мембранные разрывные устройства, перепускные клапаны.
Основными, наиболее важными и широко применяемыми параметрами арматуры являются следующие:
1. условный диаметр прохода Dy — номинальный внутренний диаметр трубопровода, к которому присоединяется арматура;
2. рабочее давление Р раб. — давление, при котором осуществляется эксплуатация арматуры;
3. условное давление среды Ру — номинальное давление среды, соответствующее обычно рабочему давлению при температуре среды t = 0…120 С0 для чугунной арматуры и t = 0… 200 C0 для арматуры из углеродистой стали;
4. пробное давление Р пр. — давление, при котором производится гидравлическое испытание арматуры на прочность
По температурному режиму арматуру разделяют на пять категорий:
1.
Арматура обычная, изготовляемая из углеродистой стали, ковкого или серого чугуна; арматура из углеродистой стали применяется для температуры от — 40 до + 450° С, арматура из ковкого чугуна от — 30 до 400°С, арматура из серого чугуна от -15 до 300°С.
2. Арматура для высоких температур, изготовляемая из специальных сталей и применяемая для температур 450 — 600° С.
3. Арматура жаропрочная, применяемая для температур свыше 600° С.
4. Арматура для низких температур, работающая при температурах до — 70°С.
5. Арматура для глубокого-холода, пригодная к эксплуатации при температурах ниже -70° С.
Трубопроводную арматуру купить или заказать, производителей WATER TECHNICS INC и BROEN BALLOMAX (БАЛЛОМАКС), вы можете в офисе компании или в интернет-магазине Водная техника в г. Самаре.
Каталог трубопроводной арматуры представлен на нашем сайте.
Арматура трубопроводная. Термины и определения
Арматура общепромышленного назначения (промышленная арматура) — арматура, имеющая многоотраслевое применение, к которой не предъявляют какие-либо специальные требования конкретного заказчика.
Арматура специального назначения (специальная арматура) — арматура, которую разрабатывают и изготовляют с учетом специальных требований заказчика применительно к конкретным условиям эксплуатации.
Автоматически действующая арматура — арматура, срабатывание которой происходит без участия человека.
Арматура с дистанционно расположенным приводом (арматура под дистанционное управление) — арматура, которая управляется приводом (исполнительным механизмом), не установленным непосредственно на арматуре.
Арматура прямого действия — арматура, работающая от энергии рабочей среды без использования вспомогательных устройств (встроенного импульсного механизма либо вынесенной импульсной арматуры).
Арматура непрямого действия — арматура, работающая от энергии рабочей среды, с использованием вспомогательных устройств (встроенного импульсного механизма либо вынесенной импульсной арматуры).
Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
Испытательная среда — среда, используемая для контроля арматуры.
Авария — разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или выбросы опасных веществ.
Надежность арматуры — свойство арматуры сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнять требуемые функции в заданных режимах и условиях эксплуатации, технического обслуживания, хранения и транспортирования.
Безопасность арматуры — состояние арматуры, при котором вероятность возможного критического отказа в период требуемого срока службы имеет допустимое значение и отсутствует возможность нанесения вреда жизни и здоровью людей в результате их контакта с арматурой или рабочей средой при безотказной работе арматуры.
Отказ арматуры — нарушение работоспособности арматуры. Отказы бывают:
— конструктивные, возникающие в связи с нарушением правил и норм проектирования и конструирования;
— производственные, связанные с несовершенством производственных процессов на предприятии;
— эксплутационные, возникающие по причине, связанной с нарушением правил эксплуатации;
— критические, тяжесть последствий которого является недопустимой.
Предельное состояние арматуры — состояние, при котором дальнейшая эксплуатация оборудования невозможна или нецелесообразна.
Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью.
Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
Защитная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимых или непредусмотренных технологическим процессом изменений параметров или направления потока рабочей среды, а также для отключения потока.
Дисковый затвор — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.
Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
Клапан запорный — запорная арматура, конструктивно выполненная в виде клапана.
Затвор — совокупность подвижных (золотник, диск, клин, шибер, плунжер и др.) и неподвижных (седло) элементов арматуры, образующих проходное сечение и соединение, препятствующее протеканию рабочей среды.
Клапан — тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды.
Обратный затвор — дисковый затвор, предназначенный для предотвращения обратного потока рабочей среды.
Обратный клапан — обратная арматура, конструктивно выполненная в виде клапана.
Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
Запирающий элемент — подвижная часть затвора, связанная с приводом, позволяющая при взаимодействии с седлом осуществлять управление потоком рабочих сред путем изменения проходного сечения и обеспечивать определенную герметичность.
Золотник — подвижный запирающий элемент затвора клапанов. В зависимости от формы золотник может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым, в зависимости от конструктивного исполнения уплотнительной поверхности — конусным, плоским, сферическим.
Конденсатоотводчик — арматура, удаляющая конденсат и не пропускающая или ограниченно пропускающая перегретый пар.
Корпусные детали — детали арматуры (как правило, корпус арматуры и крышка), которые удерживают рабочую среду внутри арматуры.
Трубопроводная арматура
Запорная арматура трубопроводная в Ростове на Дону, Краснодаре
все новости Новости компании 21.05.2020 Внимание!!! электроприводы BELIMO NR24A и TMC230AX-S-F в наличии на складе!!! 21.05.2020 Ликвидация складских остатков! Тройники стальные Ду273*7/159*6 по цене 2750р с НДС 28.02.2020 С 02.03.2020 по 07.03.2020 Акция «Весенний ценопад» на всю складскую продукцию компании АкваАльянс. Спешите. Количество ограниченное! 28.02.2020 2 марта 2020 год расширяем склад продукции БЕЛИМО. 25.11.2019 РАСПРОДАЖА складских остатков! Спешите! Количество ограниченное! Сертификаты официального дилера Сертификат дилера АкваАльянс2
| Главная / Каталог / Трубопроводная арматура
На каждом государственном предприятии, заводе, фабрике, объекте ЖКХ существует необходимость подачи газа, воды (горячей, холодной), нефти, химических веществ, суспензий, порошков.
Компания «АкваАльянс» предоставляет большой выбор трубопроводная арматуры от ведущих зарубежных производителей.
Основные материалы, из которых производится запорная арматура, – это чугун, сталь, латунь. Запорная арматура надежна в эксплуатации и проста по своей конструкции. Исключительно прочные металлы позволяют длительное время пользоваться клапанами без их замены. Если все-таки необходимо произвести ремонт или смену запчасти запорной арматуры (если элемент вышел из строя), это сделать довольно легко. Предприятие «АкваАльянс» предоставляет услуги по доставке заказанных товаров. Мы доставляем заказы в минимальные сроки. Постоянные потребители запорной арматуры имеют преимущества, пользуются гибкими скидками, а также услугой отсрочки оплаты. ООО «АкваАльянс» успешно обеспечивает продукцией такие города, как:
|
Для этого процесса используются многие виды труб, и, в том числе, трубопроводная арматура. Трубопроводная арматура — это устройства, с помощью которых регулируется подача масс рабочей среды. Трубопроводная арматура предназначена для отключения, распределения, смешивания, сброса транспортируемых веществ. Трубопроводная арматура делиться на шесть видов, каждый из которых выполняет свои особенные функции:
На рынке трубопроводных изделий она находится уже много лет и имеет большой опыт работы с оптовыми, а также комплексными клиентами. В наличии на складе присутствуют в том числе и образцы дефицитных изделий трубопроводной арматуры. У нас можно приобрести запорную арматуру следующих видов:
Каждая деталь запорной арматуры проходит проверку качества и устойчивости к высокому давлению. Вся продукция сертифицирована. Муфта для труб, Латунная муфта для труб, Муфта для ремонта труб, Экспортеры муфт для труб
Муфты для труб пользуются большим спросом на рынке фитингов.
Муфты для труб — это фитинги, которые помогают удлинять или заканчивать участки трубопровода. Эти фитинги также используются для изменения размера трубы. Муфты удлиняют участок, соединяя два отрезка трубы. Они известны как уменьшенная муфта, если они используются для соединения труб разных размеров.
Муфты также известны как ремонтные муфты. Эти муфты не имеют упоров или выступов и могут быть закреплены в любом месте по длине трубы для предотвращения утечки любого рода.
Отличительные особенности:
Вот некоторые важные характеристики муфт:
- Муфты поставляются для всех стандартных размеров труб и доступны для
практически все виды труб. - Доступен в нескольких вариантах отделки.
- В основном цилиндрическая конструкция.
- Муфты компенсации осевого, поперечного и углового вала
смещение. - работают тихо и плавно.
- Высокая жесткость на кручение.
- Имеется правильная угловая передача углового движения и
крутящий момент. - Обычно долгий срок службы.
- Простой монтаж и демонтаж.
- Низкая боковая жесткость и т. д.
Муфты
Детали трубной муфты, как показано ниже:
Используемые материалы:
Трубные муфты изготовлены из различных материалов, и покупатели должны
всегда учитывайте материал, используемый для их изготовления. Некоторые материалы
для изготовления муфт используются:
- Латунь
- Алюминий
- Чугун
- Нержавеющая сталь
- Медь
- Бронза и т. д.
Исполнения на муфтах:
Муфты доступны в различных формах и формах.
Различные
конструкции, доступные на муфтах, могут быть следующими:
- Тип сетки
- Тип шестерни
- Тип диска
- Резиновый/эластомерный элемент, тип
- Гидравлические муфты
Области применения муфт:
Помимо использования в качестве важных фитингов для труб, муфты также
используется в следующем:
- Станки
- Сборочное оборудование
- Промышленные роботы
- Автоматизированные установки
- Печатное оборудование
- Сервоприводы
- Роботизированные оси
- Манипуляторы
- Фрезерование / шлифование с ЧПУ
- Линейные приводы
- Упаковочное оборудование
- Деревообрабатывающее оборудование
- Текстильное оборудование
- Печатное оборудование
- Металлорежущие станки и т. д.
д.Справочник покупателяКак оценить муфты? Существует длинный список
|
Типы муфт:
Муфты являются составной частью трубопроводной арматуры и бывают различных
типа:
| Гибкая муфта | Жесткий Муфта |
штуцеров трубы Meterial
- алюминиевых штуцеров трубы
- Фитинги для латунных труб
- Чугунные фитинги для труб
- Фитинги для медных труб
- Гибкие фитинги для труб
- Фитинги для пластиковых труб
- Фитинги для стальных труб
Трубные фитинги по типам
- Трубные переходники
- Переборочные фитинги
- Компрессионные фитинги
- Заглушка трубы
- Трубная муфта
- Колено трубы
- Наконечник трубы
- Трубные ниппели
- Трубная заглушка
- Трубный переходник
- Трубное соединение
- Трубный тройник
- Трубные тройники
- Трубная втулка
- Трубные клапаны
- Крепления для труб
— Гибкая муфта
— Жесткая муфта
Муфта, Соединительная муфта, Полная муфта, Полумуфта, Переходная муфта
Соединительные фитинги используются для трубопроводов для жидкости, в которых каждая концевая часть двух соединяемых труб снабжена обжимным адаптером, несущим необходимые средства для соединения или отсоедините трубки, не нарушая обжатый переходник.
Наш ассортимент соединительных фитингов доступен из алюминия, стали и бронзы.
Муфты для труб пользуются большим спросом на рынке фитингов. Муфты для труб — это фитинги, которые помогают удлинять или заканчивать участки трубопровода. Эти фитинги также используются для изменения размера трубы. Муфты удлиняют участок, соединяя два отрезка трубы. Они известны как уменьшенная муфта, если они используются для соединения труб разных размеров. Муфты также известны как ремонтные муфты. Эти муфты не имеют упоров или выступов и могут быть закреплены в любом месте по длине трубы для предотвращения утечки любого рода.
Полные комплекты для сочетания
Получительные фитинги
Редоверная связь
Материал: ASTM A105, F304, F316, F304L, F316L, A182, F212, F216, F316L, A182, F22, F216, F316L, 2000 -го, 2000.
, 2000,2010, F316L, A182, F22, и F9163
, 2000.
Размер: от 1/4 до 4 дюймов
Стандарт: ANSI B16.9/B16.28 и MSS SP-43/SP-75
Соединительные концы: под сварку встык, с резьбой
Типы резьбы: NU, EU, STC, LTC и BTC
Обработка поверхности: Дробеструйная обработка, антикоррозийный мазут
Упаковка: Фанерный ящик/поддон/другое
Муфта насосно-компрессорная
Муфта насосно-компрессорная является буровым инструментом на нефтяных месторождениях, в основном для соединения НКТ. Соединение НКТ в основном направлено на решение существующих соединений, которые легко создаются из-за проблем концентрации напряжения усталостного разрушения.
Спецификация фитинга, стандарт и идентификация
Существуют различные варианты фитингов для труб, изготовленных из различных материалов и доступных в различных формах и размерах.
- Стандарты и сертификаты для фитингов
- Различают колено и изгиб трубы?
- Длина внешней дуги отвода
- Допуск для фитингов для стыковой сварки
- Трубы и фитинги, стандарты ASME
- Стандарт ASTM A234 Спецификация
- АСМЭ Б16.9
- АСМЭ Б16.28
- АНСИ/АСМЭ Б16.25
- МСС СП-97
- Технические характеристики и стандарты фитингов
- Установочные размеры и размеры
- Какова функция сильфонного компенсатора из нержавеющей стали?
- Как они работают? Канальные воздушные системы
- Аксессуары для компенсаторов
- Режимы отказа компенсатора
- Надежное исследование компенсатора
- Наиболее распространенные типы фланцев
- Классы давления фланцев
- Применение фланцев
- Использование фланцев с приварной шейкой
- Облицовка согласно EN 1092-1
- Основные элементы фланца
- Применение фитингов и рынки
- Углеродистая сталь VS. фитинги из нержавеющей стали
- Что такое трубная арматура?
- Стандарты трубной арматуры
- Процесс производства фитингов
- Испытание фитингов
- Наш рынок гибки
- Определение отвода трубы
- Фаска торцов фитингов
- Какие ребристые трубы используются в теплообменниках с воздушным охлаждением?
- Зачем использовать алюминиевые ребра?
- Широко используемые алюминиевые экструдированные ребристые трубы
- Зачем использовать ребристую трубку в теплообменнике?
- Почему в котлах используются ребристые трубы?
- Преимущество теплообменника с ребристыми трубками
- Технология на различных ребристых трубах
- Зачем использовать ребристую трубу из нержавеющей стали?
фитинги из нержавеющей сталиНаша команда имеет высокую квалификацию и опыт в обслуживании и производстве всех видов стальных материалов.
- Стандарты
- Процесс
- Материал
- Приложения
- ASTM A234 WPB
- АСТМ А213
- АСТМ А333
- АСТМ А335
- АСТМ А78/А178М
- Компенсаторы с керамическим покрытием
- Боковой тройник с керамической футеровкой
- A335 Хромомолибденовая трубка
- A333 Низкотемпературная труба
- Износостойкий elobw
- Ребристая труба, котельные трубы
- Труба с керамическим кольцевым покрытием
- Противоэрозионные экраны для труб
- Стальная пластина
- Трубы из легированной стали склад
Copyright © 2000-2022 Sunny Steel Enterprise Ltd.
Все права защищены ICP No.:08010763
Фитинги для труб — Полная муфта из нержавеющей стали
(пока отзывов нет)
Написать рецензию
Полная муфта 1/8 дюйма — резьба NPT 150#, фитинг из литой нержавеющей стали 304
Рейтинг
Требуется
Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта
Требуется
Тема отзыва
Требуется
Комментарии
Требуется
- Артикул:
- 15-А
- Наличие:
- В наличии
- Вес:
- 0,04 фунта
В настоящее время:
2,33 доллара США
Часто покупают вместе:
- Описание
- Дополнительная информация
- 0 отзывов
Описание
Полные муфты — 150# литые трубные фитинги с резьбой NPT
Полные муфты класса 150 представляют собой литые трубные фитинги из нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT) для соединения и/или удлинения труб, идущих в одном направлении.
Эти полные муфты имеют резьбу NPT для создания более плотных уплотнений, чем прямая резьба.
- Использование с воздухом, водой, маслом, природным газом, паром
- NPT и FNPT соответствуют ASME B1.20.1
- Максимальное давление: 300 фунтов на кв. дюйм при 72 F; 150 фунтов на кв. дюйм при 366 F для пара
- Максимальное давление пара: 150 psi
- соответствуют ASTM A351 ACI Grade CF8 (304) и ACI Grade CF8M (316)
- Тяжелые резьбовые фитинги 150# — литые
- Производственные мощности соответствуют стандарту ISO 9001:2008
- Гарантия качества на всю трубную арматуру
Резьбы
Отливки из нержавеющей стали
| Размер (дюймы) | А | Б | Вес (фунты) | Нержавеющая сталь 304 Номер детали | Нержавеющая сталь 316 Номер детали |
| 1/8″ | 0,79 | 0,55 | 0,04 | 15-А | 32-М |
| 1/4 дюйма | 1,06 | 0,73 | 0,07 | 15-Б | 32-Н |
| 3/8 дюйма | 1. 10 | 0,85 | 0,07 | 15-С | 32-О |
| 1/2″ | 1,40 | 1,05 | 0,16 | 15-Д | 32-П |
| 3/4″ | 1,48 | 1,25 | 0,19 | 15-Е | 32-Q |
| 1″ | 1,69 | 1,56 | 0,37 | 15-Ф | 32-Р |
| 1-1/4″ | 1,89 | 1,91 | 0,53 | 15-Г | 32-С |
| 1-1/2″ | 1,89 | 2,17 | 0,65 | 15-Н | 32-Т |
| 2 дюйма | 2,20 | 2,62 | 0,99 | 15-я | 32-У |
| 5-1/2 дюйма | 2,56 | 3,33 | 2,07 | 15-Ж | 32-В |
| 3 дюйма | 2,80 | 3,96 | 2,77 | 15-К | 32-W |
| 4 дюйма | 3,27 | 5. 10 | 5.11 | 15-л | 32-Х |
| 6 дюймов | 3,94 | 7,06 | 7,95 | 15-L6 | 32-Х6 |
* Размеры приведены только для справки. Если вам требуются более жесткие допуски, мы рекомендуем специальное решение .
Просмотреть всеЗакрыть
Дополнительная информация
Размер (дюймы): | 0,125 (1/8 дюйма) |
Тип материала: | Нержавеющая сталь 304 |
Тип продукта: | Полная муфта |
Категория: | Трубная арматура |
Номинальное давление (psi): | 150 |
Торцевое соединение: | NPT |
Вес (фунты): | 0,04 |
Просмотреть всеЗакрыть
0 Отзывы
Посмотреть всеЗакрыть
Полное руководство по трубным фитингам из ПВХ
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Фитинги
Трубопроводы
Клапаны
Сантехника
Фильтрация
Аксессуары 90
0003
Эта запись была опубликована 27 мая 2016 г. пользователем Admin.
Как компания с названием «Фитинги из ПВХ», мы получаем много вопросов о фитингах. Эти вопросы часто связаны с размерами и размерами фитингов для труб, что имеет смысл, поскольку эти темы могут сбивать с толку! Другие вопросы касаются самих фитингов и того, для чего они предназначены. Совместимость и общие знания о фитингах труб могут быть ошеломляющими для тех, кто плохо знаком с миром ПВХ! Если вы пытаетесь расширить свои знания о ПВХ, вы можете использовать этот пост в блоге в качестве учебного пособия по фитингам! В этом руководстве по фитингам для труб описываются все основные типы фитингов из ПВХ, а также рассказывается, как и зачем их использовать.
Это длинный пост, поэтому вы можете использовать раздел «Содержание», чтобы перемещаться по нему!
Содержимое
>Размеры трубных фитингов
>Типы концов ПВХ и клеи
>Фитинги мебельного класса по сравнению с. Обычные фитинги
>Фитинги из ПВХ. Описание и применение
—-> Тройники
—-> Колена
—-> Крестовины
—-> Муфты и соединения
—-> Колпачки и заглушки
—-> Переходники (внутренняя и наружная)
—-> Втулки
—-> Ниппели
—-> Фланцы
Трубные фитинги Размеры
Как упоминалось в предыдущем сообщении в блоге о наружном диаметре труб из ПВХ, трубы и фитинги из ПВХ используют номинальную систему для стандартных размеров. Это сделано для того, чтобы все детали с одинаковым размером в названии были совместимы друг с другом. Например, все фитинги диаметром 1 дюйм подходят к трубе диаметром 1 дюйм. Это кажется довольно простым, не так ли? Что ж, вот что сбивает с толку: внешний диаметр (OD) трубы из ПВХ больше, чем размер, указанный в ее названии.
Это означает, что труба из ПВХ диаметром 1 дюйм будет иметь наружный диаметр больше 1 дюйма, а фитинг из ПВХ диаметром 1 дюйм будет иметь еще больший наружный диаметр, чем труба.
Самое главное при работе с трубами и фитингами из ПВХ – номинальный размер. 1-дюймовый фитинг подойдет к 1-дюймовой трубе, независимо от того, какой из них — сортамент 40 или 80. Таким образом, в то время как 1-дюймовый фитинг с раструбом имеет отверстие шире 1 дюйма в поперечнике, он подойдет к 1-дюймовой трубе, потому что Наружный диаметр этой трубы также больше 1 дюйма.
Может наступить время, когда вы захотите использовать фитинг из ПВХ с трубой, не изготовленной из ПВХ. Номинальный размер в данном случае не так важен, как наружный диаметр используемой трубы. Пока внешний диаметр трубы совпадает с внутренним диаметром (ID) фитинга, в который она входит, они будут совместимы. Однако 1-дюймовый фитинг и 1-дюймовая труба из углеродистой стали могут быть несовместимы друг с другом только потому, что они имеют одинаковый номинальный размер.
Обязательно проведите исследование, прежде чем тратить деньги на детали, которые могут быть несовместимы друг с другом!
Щелкните здесь для получения дополнительной информации о внешнем диаметре из ПВХ.
Типы наконечников из ПВХ и клеи
Без каких-либо клеев трубы и фитинги из ПВХ будут плотно прилегать друг к другу. Однако они не будут водонепроницаемыми. Если вы собираетесь, чтобы какие-либо жидкости проходили через вашу трубу, вы должны убедиться, что не будет утечек. Есть несколько разных способов сделать это, и выбранный вами метод будет зависеть от того, что вы подключаете.
Сама труба из ПВХ обычно не имеет резьбовых концов. Это лишь одна из причин, по которой большинство фитингов из ПВХ имеют скользящие концы. «Скольжение» в ПВХ означает не то, что соединение будет скользким, а то, что фитинг будет скользить прямо по трубе. При вставке трубы в шлицевый фитинг соединение может показаться герметичным, но для транспортировки любых жидких сред его необходимо герметизировать.
Цемент ПВХ герметизирует трубу за счет химической реакции, которая связывает пластик одной части с другой. Для гарантированной герметизации шлицевого фитинга вам понадобится как грунтовка ПВХ, так и клей ПВХ. Грунтовка смягчает внутреннюю часть фитинга, подготавливая его к склеиванию, в то время как цемент удерживает две детали, склеенные вместе.
Резьбовые фитинги требуют другого уплотнения. Основная причина, по которой люди используют детали с резьбой, заключается в том, что их можно разобрать при необходимости. ПВХ-клей скрепляет трубы, поэтому, если его использовать на резьбовых соединениях, он создаст уплотнение, но резьба станет бесполезной. Хороший способ герметизировать резьбовые соединения и поддерживать их работоспособность — использовать уплотнительную ленту из ПТФЭ. Просто оберните его вокруг наружной резьбы несколько раз, и соединение будет герметичным и смазанным. И если вы захотите вернуться к этому соединению для обслуживания, фитинги все равно можно будет открутить.
Хотите узнать обо всех типах наконечников и соединений из ПВХ? Щелкните здесь, чтобы получить дополнительную информацию о типах наконечников из ПВХ.
Мебельная фурнитура и обычная фурнитура
Часто наши клиенты спрашивают нас: «В чем разница между мебельной фурнитурой и обычной фурнитурой?» Ответ довольно прост: на нашей мебельной фурнитуре нет печати производителя или штрих-кода. Они чисто белые или черные, на них ничего не напечатано. Это делает их идеальными для применений, где труба будет видна, независимо от того, предназначена она для мебели или нет. Размеры такие же, как и обычные посадочные размеры. Например, 1-дюймовый мебельный фитинг и 1-дюймовый обычный фитинг подходят к 1-дюймовой трубе. Кроме того, они так же долговечны, как и остальные наши фитинги из ПВХ.
Нажмите здесь для получения дополнительной информации о наших трубах и фитингах для мебели.
Фитинги из ПВХ. Описание и применение
Ниже приводится список некоторых наиболее часто используемых фитингов из ПВХ.
Каждая запись содержит описание фитинга, а также возможные варианты его использования и применения. Для получения дополнительной информации о любом из этих фитингов посетите соответствующие страницы продуктов. Важно помнить, что каждый фитинг имеет бесчисленное количество итераций и применений, поэтому имейте это в виду при покупке фитингов.
Тройники
Тройники из ПВХ представляют собой фитинги с тремя концами; два по прямой линии и один сбоку под углом 90 градусов. Тройники позволяют разделить линию на две отдельные линии с соединением под углом 90 градусов. Также тройники могут соединять две линии в одну магистраль. Они также часто используются для конструкций из ПВХ. Тройники — это чрезвычайно универсальный фитинг, который является одним из наиболее широко используемых деталей в сантехнике. Большинство тройников имеют концы со скользящими муфтами, но доступны версии с резьбой.
Отводы
Если вам нужно, чтобы ваша система трубопроводов поворачивалась или обходила что-то на пути, вам нужно будет согнуть трубопровод с помощью отводов из ПВХ.
Отводы чаще всего доступны с углами 90 градусов и 45 градусов, поэтому ваш трубопровод может быть направлен так, как вы этого хотите. Боковые отводы — это немного другая деталь, которая обычно используется в качестве углов в таких проектах, как навесы, палатки, дисплеи и ящики. У них три конца вместо двух. Большинство отводов имеют концы со скользящими муфтами, но доступны версии с резьбой.
Крестовины
Крестовины — это немного менее распространенный тип фитингов, которые соединяют четыре секции трубы. Они имеют четыре скользящих соединения (S x S x S x S), которые сходятся под углом 90 градусов, образуя форму «плюс». Крестовины из ПВХ обычно используются при строительстве каркаса из труб ПВХ. Кресты могут значительно повысить структурную целостность каркаса. Их также можно использовать для разделения потока жидкости в разных направлениях.
Муфты и соединения
9Муфты 0002 — один из самых простых (и недорогих) видов фитингов из ПВХ. Это небольшая часть, которая соединяет или «соединяет» одну часть с другой, обычно постоянно.
Они могут соединять трубу с трубой и трубу с фитингом. Некоторые из них даже уменьшаются, так что вы можете соединить маленькую трубу с большой трубой или наоборот. Муфты доступны со скользящими концами или с внутренней резьбой, в зависимости от того, для чего они вам нужны.
Муфты, как и муфты, соединяют вещи, но они не являются постоянным решением, которое можно легко разобрать. Муфты из ПВХ часто используются при строительстве временных конструкций, таких как опоры для палаток, и их можно разобрать, когда конструкция больше не нужна. Они имеют кольцо в центре, которое отделяет два конца друг от друга, что позволяет легко разбирать и обслуживать.
Крышки и заглушки
Крышки выполняют очень простую функцию: останавливают поток. Их надевают на конец трубопровода, который не нужно подключать к другой трубе. Они могут остановить конвейер, который вы планируете расширить позже, или предоставить вам легкий доступ к системе, когда это необходимо. Они также могут придать завершенный вид трубам в строительных проектах из ПВХ.
Колпачки идут вокруг трубы или снаружи, поэтому они могут иметь либо раструб, либо конец с внутренней резьбой.
Заглушки похожи на заглушки, но вместо того, чтобы останавливать поток в трубе, они останавливают поток в фитинге. Из-за этого заглушки входят внутрь фитинга. Это означает, что у них либо есть втулка, либо конец с наружной резьбой.
Переходники (внутренняя и наружная)
Переходники, иногда называемые редукционными муфтами, представляют собой универсальный фитинг. Эти фитинги предназначены для изменения типа конца трубы, что позволяет соединять ее с фитингами и трубами многих размеров. Они могут иметь резьбовые или скользящие концы для соединения с бесконечным разнообразием труб и фитингов. Переходники могут быть с наружной или внутренней резьбой, а также с раструбом или втулкой.
Втулки
Втулки во многом похожи на переходники, но с упором на соединение труб разного диаметра за счет уменьшения фитинга. (Втулки не могут уменьшить трубу.
) Втулки также обычно имеют резьбу, что отличает их от других типов фитингов. Это позволяет использовать различные типы соединений и упрощает обслуживание и настройку конвейера. Втулки часто используются в ландшафтном дизайне и аквакультуре, потому что они лучше работают с водой, чем металлические фитинги, которые могут ржаветь.
Ниппели
В некоторых ситуациях необходимо соединить два конца с внутренней резьбой в системе из ПВХ. Приспособлением для этой работы является ниппель. Ниппель представляет собой фитинг с двумя концами с наружной резьбой. Поскольку такие фитинги требуют плотной посадки, их чаще всего изготавливают из ПВХ марки 80. Однако они по-прежнему совместимы с частями графика 40.
Фланцы
Фланцы — это фитинги, которые позволяют прикреплять аксессуары и другие элементы к трубе. Они также могут увеличить прочность трубы. Наиболее распространенный тип фланца находится в основании унитаза. Фланцы – это дискообразные фитинги, которые создают герметичное уплотнение за счет прижатия двух поверхностей друг к другу с помощью болтов, зажимов, кромок или сжимающей силы.
Однако в большинстве фланцев для соединения двух поверхностей используются болты. Фланцы из ПВХ доступны со скользящими или резьбовыми концами. Из-за требуемой прочности фланцев они обычно изготавливаются из ПВХ сортамента 80.
Это лишь некоторые из наиболее популярных фитингов из ПВХ. Если вы продолжите узнавать о трубах и фитингах из ПВХ, вы наткнетесь на многие другие типы фитингов и различные разновидности описанных здесь.
Торговое оборудование
Информационный бюллетень
Наверх
Все продукты — Ferguson
ложь
категория
Нет подходящего результата поиска
Ванная сантехника
(35430)
Отопление и охлаждение
(33981)
Сантехнические детали и расходные материалы
(27354)
Трубная арматура
(27186)
Освещение и вентиляторы
(18854)
Инструменты
(16804)
Клапаны
(12248)
Дворник
(9306)
Насосы
(9123)
Вешалки, распорки и крепления
(8962)
Показать больше
торговая марка
Нет подходящих результатов поиска
КОЛЕР
(6200)
Моэн
(3039)
ПРОФЛО®
(2676)
Джонс Стивенс
(2424)
Американский стандарт
(2325)
Показать больше
Оборудование для подписи
(11792)
Коробка счетчика Ford
(3401)
Компания Мюллер
(2732)
Victaulic
(2469)
Рим
(2363)
Дом
Соединительные муфты, фитинги и аксессуары для шлангов в Джонсон-Сити, штат Теннесси — Tri-City Rubber & Gasket
Мы храним огромный запас муфт, фитингов и аксессуаров для шлангов, чтобы у наших клиентов был быстрый доступ к соединениям практически для любого применения! . Мы работаем с лучшими мировыми производителями, такими как PT Coupling, Dixon и многими другими, чтобы предлагать на рынке высококачественные муфты и фитинги. Мы можем помочь вам выбрать оптимальную часть для вашего конкретного применения, и мы можем точно соединить любые фитинги шланга со шлангом по вашему выбору. В этом разделе также содержится информация о хомутах для шлангов, насадках, трубных фитингах и других принадлежностях для шлангов. Свяжитесь с нами , вашим первым поставщиком муфт для шлангов и поставщиком фитингов для шлангов, сегодня для получения дополнительной информации о любом из наших продуктов!
фитинги для шлангов
КУЛАЧКОВЫЕ ФИТИНГИ
Кулачково-канавочное соединение, также называемое фитингом с кулачковым замком, представляет собой тип шлангового соединения, популярный, поскольку он представляет собой простое и надежное средство быстрого и надежного соединения и разъединения. без инструментов.
СОЕДИНИТЕЛЬНЫЕ СОЕДИНЕНИЯ
Также называемые «соединениями для всасывающих шлангов», это резьбовые соединения, используемые для всасывания или слива воды или других жидкостей.
КОМБИНИРОВАННЫЕ НИППЕЛЬ ДЛЯ ШЛАНГОВ
Комбинированные ниппели для шлангов используются для различных жидкостей. Они доступны из стали без покрытия, стали с покрытием, полипропилена и нержавеющей стали.
УНИВЕРСАЛЬНЫЕ ПНЕВМАТИЧЕСКИЕ МУФТЫ
Также называются муфтами «Чикаго», «СР» или «гусиная лапка». Используется для подключения воздушных линий от компрессоров или других источников воздуха ко всем типам пневматических инструментов и оборудования. Все соединения с двумя проушинами имеют один размер для легкой взаимозаменяемости.
СОЕДИНИТЕЛЬНЫЕ СОЕДИНЕНИЯ
Универсальная муфта с внутренней резьбой состоит из ШТОКА С НАРУЖНОЙ ГАЙКОЙ, ГАЙКИ-КРЫЛАЧКА и ВНУТРЕННЕЙ ШПИЛЬКИ. Патрубок с внутренней резьбой имеет резьбу NPT для приема резьбы NPT жесткого соединения или ниппеля с наружной резьбой NPT. Широко используемый для воздуха, воды или пара, шлифованное соединение фиксируется блокирующим зажимом или наконечником.
СОЕДИНЕНИЯ ДЛЯ ПЕСКОСТРУЙНОЙ ПЕЧАТИ
Имеется три соединения для активных систем пескоструйной обработки: ДЕРЖАТЕЛИ СОПЛА, которые принимают конец с наружной резьбой сопла для пескоструйной обработки, РЕЗЬБОВОЙ КОНЕЦ, который соединяется с комбинированной воздушно-абразивной смесью из резервуара для пескоструйной обработки, и КОНЦА ШЛАНГА, которые используются для соединения шланга с шлангом или соединения шланга с пескоструйным аппаратом.
ШЛАНГОВЫЕ УСТРОЙСТВА
Шланговые ремонтные устройства ремонтируют шланги с внутренним диаметром до 12 дюймов включительно После вырезания поврежденной части шланга вставьте каждый конец ремонтного инструмента (хвостовика) в оставшиеся исправные концы шланга.
ВСТАВНЫЕ ФИТИНГИ
Латунные вставные фитинги специально изготовлены для использования со вставными шлангами в системах низкого давления. При правильной установке не требуются зажимы или втулки
ЛАТУННЫЕ РЕЗЬБОВЫЕ ФИТИНГИ ДЛЯ ШЛАНГОВ
Рекомендуется для применения с воздухом и водой низкого давления. Крепится с помощью наконечников или хомутов. Также доступны из нержавеющей стали.
ФИТИНГИ ДЛЯ САДОВОГО ШЛАНГА
Латунные фитинги со стандартной резьбой для садового шланга (GHT) общего назначения. Женский конец поворачивается для легкого соединения. Доступно множество адаптеров для соединения с трубной резьбой.
СОЕДИНИТЕЛЬНЫЕ СОЕДИНЕНИЯ
Для использования с водяными насосами и ирригационными системами. Фурнитура с запирающим рычагом представляет собой оцинкованные быстроразъемные соединения, каждая из которых оснащена запорным рычагом с двойным штифтом для плавного закрытия. Не рекомендуется использовать с ядохимикатами. Уплотнительное кольцо входит во все женские части.
БЫСТРОСЪЕМНЫЕ МУФТЫ
Доступны все соединения.
Принадлежности
ФИЛЬТРЫ ДЛЯ ВСАСЫВАЮЩЕГО ШЛАНГА
Используются на погруженном конце всасывающего шланга для предотвращения попадания мусора в насос во время работы. Все потоки являются NPS. «Мусорные фильтры» имеют квадратное отверстие. Чтобы выбрать лучший сетчатый фильтр для вашего применения, позвоните в местное представительство RAGCO.
ПОДЪЕМНЫЕ КЛАПАНЫ
Донные клапаны используются на погружном конце всасывающего шланга для предотвращения потери производительности насоса при его отключении.
ЛАТУННЫЕ ШАРОВЫЕ КРАНЫ
Стандартные полнопроходные четвертьоборотные латунные шаровые краны, рассчитанные на рабочее давление 600 фунтов на кв. дюйм (до 2 дюймов) и 400 фунтов на кв. Шарик из хромированной латуни и седло шара из тефлона ®. Доступны модели с фиксирующими ручками и из нержавеющей стали. , труба или оборудование с наружной резьбой Доступны глухие, накладные и свариваемые версии Также доступны версии из нержавеющей стали
КОНТРОЛЛЕРЫ
КОНТРОЛЛЕРЫ представляют собой прикрепляемые страховочные тросы для предотвращения биения шланга в случае случайного разъединения КЛЮЧА ДВОЙНОГО ДИАМЕТРА муфты или зажимного устройства.
КЛЮЧИ
Все типы для крепления шлангов или гидрантов.
ФОРСУНКИ
Все типы: противотуманные, конические, промывочные, садовые шланги, мойки высокого давления и другие.
ЛАТУННЫЕ ПЕРЕХОДНИКИ ДЛЯ ГИДРАНТОВ
Эти адаптеры позволяют легко подсоединять гидранты к шлангам меньшего размера для применения в коммунальных службах и пожарных службах.
ЗАЖИМЫ ДЛЯ ШЛАНГОВ
Все типы: червячная передача, ленточные хомуты, хомуты с Т-образными болтами, двойные болтовые хомуты, спиральные хомуты, хомуты с центральным пуансоном, обвязочные ленты и многое другое.
