Муфты – виды и применение



Для соединения валов между собой и передачи крутящего момента используются специальные устройства. Речь о муфтовых соединениях, которые служат для временного или постоянного крепления элементов.


Муфты применяются практически во всех производственных и промышленных отраслях. Насчитывается несколько десятков разновидностей таких узлов, которые различаются по форме, размерам и принципу работы.


Навигация по статье


Что такое муфта



Виды муфтовых соединений



Применение

Что такое муфта


Это специализированное механическое устройство, которое служит для объединения валов в приводе. Оно играет достаточно весомую роль в системах передачи энергии, поэтому находит применение в различных условиях эксплуатации.


Использование такого агрегата позволяет решить несколько задач. Одна из них – механическая, которая заключается в соединение деталей привода для передачи необходимого вращательного момента. Кроме этого, предназначена муфта и для выполнения других функций, среди которых:

  • Поглощение ударов и вибрации. При использовании такого соединения удается сгладить удары и вибрации, которые передаются от ведущего вала к ведомому. За счет этого уменьшается износ компонентов, увеличивается срок службы всей системы.

  • Устранение перекосов. Одной из распространенных проблем в приводах является несоосность валов. Большинство видов муфтовых соединений позволяет компенсировать небольшой перекос (угловой, параллельный или осевой).

  • Предотвращение перегрузок. Многие узлы выполняют роль предохранителей и помогают защитить оборудование от перегрузок. Муфты контролируют крутящий момент и при превышении допустимых показателей разрывают соединение между полумуфтами.


Устройства обладают различными показателями КПД, которые напрямую связаны с конструктивными особенностями. Наибольшие показатели полезного действия демонстрируют механизмы с жесткой конструкцией – они способны передавать энергию с одного вала на другой без каких-либо потерь. Упругие и фрикционные вариации муфт допускают потерю энергии до 10–15% от первоначальных значений.


При этом достаточно сложно ответить на вопрос, из чего состоит муфта. В стандартном варианте в таком узле присутствует рабочее колесо, совмещенное с ведущим валом, и «бегунок», который соединяется с ведомым элементом. Однако стоит отметить, что конструкция агрегата существенно изменяется в зависимости от его назначения и вида. Поэтому в каждом случае устройство механизма будет различаться.

Виды муфтовых соединений


Узлы могут иметь различную форму и размеры. Некоторые из них имеют стандартные характеристики и используются в типовых случаях, другие – изготавливаются на заказ с учетом требуемых параметров.


В зависимости от особенностей работы выделяют механизмы следующих типов:


  • механические;

  • гидравлические;

  • электрические;

  • магнитные.


Отдельная классификация муфт выполняется по возможностям их управления. Существуют модели постоянного зацепления, а также управляемые узлы. Вторая категория предназначается для временного разделения валов (с остановкой или без остановки вращения). При этом управляемые механизмы могут быть механическими, гидравлическими, пневматическими и самоуправляемыми. Отдельная категория – это самоуправляемые устройства, которые имеют специальный встроенный механизм. При достижении заданной скорости вращения или вращательного момента происходит временное или постоянное расцепление валов. Такие механизмы часто применяются как предохранительные. Однако используются довольно редко, так как по своим эксплуатационным качествам уступают электроприводам и системам с датчиками.


В определении муфт часто обозначается, что такие узлы могут быть жесткими и упругими. Именно с учетом этих характеристик выполняется основное разделение устройств:

  • Жесткие механизмы предназначены для постоянного зацепления валов. Как правило, это втулочные или фланцевые узлы, снабженные фиксирующим элементом. Их часто используют в массивном оборудовании, где они служат для постоянного соединения и не позволяют выполнить быструю разборку. Фланцевые муфты вытачиваются или привариваются на торце вала. Главная особенность устройств в том, что они требуют строгой соосности валов. При нарушении этого условия возникает напряжение изгиба, которое приводит к деформации соединения.

  • Упругие. Такие изделия используются для устранения колебаний и ударов, по этой причине их часто называют компрессионными. Применяются в случаях, когда при работе привода возникают динамические загрузки и вибрации. Подобные узлы могут их устранить, так как снабжены эластичным элементом: полимерной втулкой или упругим зубчатым колесом.

  • Сцепные. Отдельно выделяется категория муфт сцепного типа. Они являются управляемыми и служат для соединения валов. В эту категорию входят кулачково-дисковые и фрикционные модели. Такие виды муфт часто применяются для эпизодического подключения / отключения ведомого вала от ведущего. Одна часть узла прочно зафиксирована на одном валу, а другая – скользит вдоль другого и входит в зацепление с первой. Сцепные механизмы могут быть зубчатыми, фрикционными, магнитными и гидродинамическими. В конструкции зубчатых моделей присутствуют зубцы или кулачки. В фрикционных – зацепление происходит за счет трения. Магнитные узлы выполняют соединение валов за счет использования постоянных магнитов. В гидродинамических – вращательное движение передается за счет рабочей жидкости. Еще одна разновидность, которая встречается несколько реже – это электромагнитные изделия. В их конструкции используются электромагниты.

  • Компенсирующие. Такие элементы часто называют упругими, хотя они имеют некоторые отличия от этой категории и не всегда выполняются из эластичных материалов. Их основное назначение – это компенсация несоосности валов. Могут быть осевыми, угловыми, радиальными и комбинированными. Чаще всего применяются зубчатые компенсирующие узлы.


Отдельная категория муфт представляет устройства для ремонта. Применяются подобные механизмы для ремонта трубопровода. Могут быть двух типов:

  • Стыковые. Вставляются в вырезанный кусок трубы, в месте, где была обнаружена неисправность. Такой узел для ремонта имеет соединения с двух сторон: они могут быть фланцевыми, резьбовыми или сварными. Противоположные части соединений также устанавливаются и на концах трубопровода.

  • Обжимные. Механизмы имеют конструкцию в виде хомута, который надевается на поврежденный участок. Устанавливаются в сочетании с уплотняющим эластичным материалом, что позволяет добиться герметизации трубы. Обжимные муфты необходимы для временного ремонта, их невозможно использовать на постоянной основе.


Классификация муфт


На практике чаще всего применяется следующая классификация механизмов, которая позволяет систематизировать все существующие разновидности:


  • Глухие. Втулочные и фланцевые устройства, которые применяются для неподвижного соединения валов. Наиболее распространенные и востребованные детали.

  • Жесткие компенсирующие. В эту категорию относят зубчатые, шарнирные и цепные узлы, которые применяются для возмещения несоосности валов.

  • Сцепные. Используются для быстрого совмещения и разделения валов при работающем двигателе. Могут быть фрикционными, кулачковыми и кулачково-дисковыми.

  • Упругие. Служат для возмещения динамических нагрузок. В них обязательно присутствует упругий элемент, что позволяет передавать вращательный момент от одной части привода к другой. Чаще всего бывают втулочно-пальцевыми, также распространены варианты со звездочкой.

  • Электромагнитные и магнитные. Требуются для размыкания и смыкания валов без остановки двигателя.

  • Автоматические. Такие муфты нужны для быстрого разъединения и объединения валов. Срабатывают самостоятельно при достижении определенных показателей. Могут быть предохранительными, центробежными и обгонными.

Применение


Механизмы имеют широкую сферу применения и встречаются в большинстве устройств. Например, механические узлы служат для решения следующих задач:


  • Передача энергии от одного вала к другому, которые располагаются на единой оси или под углом друг к другу.

  • Подключение или отключение ведомого вала.

  • Компенсация возникающих вибраций и ударных нагрузок.

  • Защита привода от перегрузок во время эксплуатации.


В зависимости от этого механизмы могут устанавливаться на оборудовании для пищевой и химической отрасли, текстильных и печатных станках, компрессорах, насосах, турбинах, экструдерах, упаковочных машинах и испытательных стендах.


Предохранительные узлы чаще всего устанавливаются в автомобилях, конвейерах, формующих машинах. Также без таких изделий не обходятся сельскохозяйственные и деревообрабатывающие системы. Несколько слов стоит сказать об управляемых муфтовых соединениях. Они встречаются в машинах с переменным вращающим моментом, системах форматной резки, намоточных устройствах и разматывателях.


Надеемся, вы разобрались, что такое муфты и какие разновидности механизмов применяются чаще всего. Вопросы о выборе устройств вы можете задать специалистам нашей компании «Ф и Ф» – оставляйте заявку на сайте или по телефону.

Муфты — назначения, типы и факторы выбора

Муфта вала — один из самых распространенных элементов машин, поскольку она играет важную роль в системах передачи энергии. Таким образом, они находят применение в самых разных областях и условиях эксплуатации.

В результате за многие годы конструкторы и инженеры разработали множество вариантов муфт для конкретных условий эксплуатации и окружающей среды.

Эта статья познакомит вас с различными типами муфт и расскажет о выборе подходящего варианта для вашей ситуации.

Примечание: данная статья является переводом.

Что такое муфта?

Муфта — это механическое устройство, которое соединяет одинаковые или разные валы в машинах для передачи энергиии и движения. Обычно это временное соединение (но в некоторых случаях может быть постоянным), которое можно удалить для обслуживания или замены. Муфта может быть жесткой или гибкой.

В связи с наличием множества конструкций, могут существовать разительные различия в конструкции и функционировании двух типов механических муфт. Некоторые муфты могут соединяться с валами без перемещения вала, в то время как для установки большинства муфт требуется перемещение вала.

В большинстве случаев муфта не изменяет направление движения или угловую скорость, в отличие от зубчатых передач.

Муфта работает за счет постоянного поддержания прочного, но гибкого соединения между двумя валами для передачи движения от одного вала к другому. Это происходит при любых значениях нагрузок и несоосности, не допуская относительного движения между двумя валами.

Назначение муфт:

Муфта вала может выполнять несколько функций в машине. Конструкция может включать в себя более одной из этих функций для обеспечения функционирования изделия в передовых областях применения.

Давайте кратко рассмотрим, эти функции:

Передача энергии

Основная цель в большинстве случаев — передача мощности и крутящего момента от ведущего вала к ведомому — например, муфта, соединяющая двигатель с насосом или компрессором.

Поглощает удары и вибрацию

Муфта вала может сглаживать любые удары или вибрации от ведущего элемента к ведомому. Эта функция снижает износ компонентов и увеличивает срок службы установки.

Устранение любых перекосов

Несоосность валов может быть результатом первоначальных ошибок монтажа или может развиться со временем по другим причинам. Большинство муфт могут компенсировать некоторую степень перекоса (осевого, углового и параллельного) между валами.

Прерывание теплового потока

Муфта вала также может прервать поток тепла между соединенными валами. Если первичный двигатель имеет тенденцию нагреваться во время работы, оборудование со стороны привода защищено от воздействия этого тепла.

Защита от перегрузки

Специальные муфты, известные как предохранительные механические муфты, разработаны с целью защиты от перегрузок. При возникновении перегрузки эти муфты с ограничением крутящего момента разрывают соединение между двумя валами. Они либо проскальзывают, либо разъединяются для защиты машин.

Типы муфт:

Муфты бывают самых разных форм и размеров. Некоторые из них отлично подходят для типовых применений, в то время как другие разрабатываются на заказ для действительно специфических сценариев.

Чтобы сделать осознанный выбор, важно знать возможности и различия различных типов муфт. В этом разделе представлена ​​информация о основных типах муфт и о том, как они работают:

Жесткая муфта

Как следует из названия, жесткая муфта практически не допускает относительного перемещения между валами . Инженеры предпочитают жесткие муфты, когда требуется точное выравнивание.

Любая муфта вала, которая может ограничить любое нежелательное движение вала, известна как жесткая муфта, и, таким образом, это общий термин, который включает различные конкретные муфты. Примерами такого типа муфт являются втулочные, компрессионные и фланцевые муфты.

Если для соединения двух валов оборудования используется жесткая муфта, они действуют как единый вал. Жесткие муфты находят применение в вертикальных системах, например, в вертикальных насосах.

Они также используются для передачи крутящего момента в системах с высоким крутящим моментом, таких как большие турбины. Они не могут использовать гибкие муфты, и поэтому все больше и больше турбин в настоящее время используют жесткие муфты между цилиндрами турбин. Такое расположение гарантирует, что вал турбины работает как непрерывный ротор.

Гибкая муфта

Любая муфта вала, которая допускает определенную степень относительного движения между составляющими валами и обеспечивает виброизоляцию, называется гибкой муфтой. Если бы валы были все время идеально выровнены, а машины не двигались и не вибрировали во время работы, то не было бы необходимости в гибкой муфте.

К сожалению, в реальности машины работают не так, и проектировщикам приходится решать все вышеперечисленные проблемы при проектировании машин. Гибкая муфта может решить их в определенной степени. Она может уменьшить степень износа машин из-за недостатков и динамики, которые являются частью почти каждой системы.

Гибкая муфта также является обобщающим термином и под своим названием включает в себя множество конкретных муфт. Эти муфты составляют большинство типов муфт, используемых сегодня. Некоторые популярные примеры гибких муфт — зубчатая муфта, универсальное соединение и муфта Олдхэма.

Втулочная муфта

Втулочная муфта — простейший пример муфты жесткого типа. Она состоит из чугунной втулки (полого цилиндра) или муфты. Она имеет внутренний диаметр, равный внешнему диаметру соединяемых валов. Шпонка с гибкой головкой используется для ограничения относительного движения и предотвращения проскальзывания между валами и втулками.

Некоторые муфты и валы имеют резьбовые отверстия, которые совпадают при сборке, чтобы предотвратить любое осевое перемещение валов. Передача мощности от одного вала к другому происходит через втулку, шпоночную канавку и шпонку. Эта муфта вала используется для малых и средних крутящих моментов.

Втулочная муфта имеет несколько движущихся частей, что делает ее надежным выбором, если все детали спроектированы с учетом ожидаемых значений крутящего момента.

Муфта с разъемным соединением

Для облегчения сборки втулку муфты можно разделить на две части. Таким образом, техническому специалисту больше не нужно перемещать соединенные валы для сборки или разборки муфты.

Разъемная муфта или компрессионная муфта представляет собой две половинки муфты, которые удерживаются на месте с помощью шпилек или болтов. Подобно втулочным муфтам, эти муфты передают мощность через шпонку. Разъемные муфты используются в тяжелых условиях эксплуатации.

Фланцевая муфта

В фланцевых муфтах на каждый из соединяемых валов надевается фланец. Фланцы крепятся друг к другу шпильками или болтами, а на валу — шпонкой. Использование установочных винтов или конической шпонки гарантирует, что ступица с фланцем не соскользнет назад и не обнажит стыки вала.

Один из фланцев имеет выступающее кольцо на своей поверхности, а другой имеет аналогичную выемку для его размещения. Такой тип конструкции помогает фланцам (и, в свою очередь, валам) поддерживать соосность, не создавая чрезмерных нагрузок на валы.

Фланцевая муфта используется в средних и тяжелых условиях эксплуатации. Они могут создавать эффективные уплотнения между двумя трубками, и, следовательно, помимо передачи энергии, они используются в гидравлических системах под давлением. Фланцевые муфты бывают трех основных типов:

  • Фланцевая муфта незащищенного типа
  • Фланцевая муфта защищенного типа
  • Фланцевая муфта морского типа

Популярные станки для обработки металла:

Зубчатая муфта

Зубчатая муфта очень похожа на фланцевую муфту. Однако она является гибким типом муфты и может использоваться для неколлинеарных валов. Зубчатые муфты допускают угловое смещение около 2 градусов и параллельное смещение 0,25…0,5 мм.

УКомплект поставки зубчатых муфт состоит из двух ступиц (с внешними зубьями), двух фланцевых втулок (с внутренними зубьями), уплотнений (уплотнительные кольца и прокладки) и крепежа, входящего в комплект поставки./p>

Передача энергии между двумя концами муфты происходит через внутренние и внешние зубчатые колеса в зубчатой муфте.

Зубчатые муфты способны передавать большой крутящий момент. Поэтому они используются в тяжелых условиях эксплуатации. Для оптимальной работы им требуется периодическая смазка (консистентная).

Универсальный шарнир (шарнир Гука)

Когда два вала не параллельны и пересекаются под небольшим углом, используется универсальный шарнир. Этот шарнир может компенсировать небольшое угловое смещение, обеспечивая при этом высокую способность передачи крутящего момента.

Универсальный шарнир состоит из пары шарниров, соединенных через поперечный вал. Два шарнира расположены под углом 90 градусов друг к другу. Поперечный вал поддерживает эту ориентацию и также отвечает за передачу мощности. Универсальный шарнир не является муфтой постоянной скорости, т.е. ведущий и ведомый валы вращаются с разными скоростями.

Они находят применение в самых разных областях, отсюда и название. Наиболее часто универсальные шарниры используются в коробках передач и дифференциалах автомобилей.

Муфта Олдхема

Муфта Олдхема — это специальная муфта для валов, используемая исключительно для бокового смещения валов. Когда два вала параллельны, но не коллинеарны, муфта Олдхэма является наиболее подходящей.

Конструкция состоит из двух фланцев, которые надеваются на вал, и среднюю часть, известную как центральный диск. У центрального диска есть выступы на каждой грани. Эти два выступа представляют собой прямоугольные выступы, расположенные перпендикулярно друг другу и входящие в пазы, вырезанные во фланцах с каждой стороны.

Фланцы крепятся к валу с помощью шпонок. Таким образом, передача мощности происходит от ведущего вала к шпонке, от фланца к центральному диску, а затем через второй фланец к ведомому валу.

Муфта Олдхема идеально подходит для случаев, когда между двумя валами имеется параллельное смещение. Такое параллельное смещение может произойти в случаях, когда требуется передача мощности между валами на разных высотах. Когда валы находятся в движении, центральный диск движется вперед-назад и регулируется в зависимости от бокового смещения.

Мембранная муфта

Мембранные муфты — отличные универсальные муфты для валов. Они могут компенсировать параллельное смещение, а также большое угловое и осевое смещение. Они также обладают высоким крутящим моментом и могут передавать крутящий момент на высоких скоростях без необходимости смазки.

Мембранные муфты доступны в различных стилях и размерах. Конструкция состоит из двух диафрагм с промежуточным элементом между ними. Диафрагма в основном представляет собой одну или несколько гибких пластин или металлических мембран, которые соединяют приводные фланцы на валах с промежуточным элементом с помощью болтов с обеих сторон.

Изначально мембранные муфты были разработаны для приводных валов вертолетов. Но с годами они нашли широкое применение и в другом вращающемся оборудовании. Чаще всего они используются в турбомашинах благодаря своей высокоскоростной функции. Сегодня они применяются в турбинах, компрессорах, генераторах, самолетах и т.д.

Кулачковая муфта

Кулачковая муфта — это муфта с изгибом материала. Она находит применение в общих системах для передачи малой мощности и управления движением. Она может работать с любыми угловыми смещениями. Подобно диафрагменным муфтам, челюстные муфты не нуждаются в смазке.

Эта муфта состоит из двух втулок с зацепляющимися губками, которые помещаются в эластомерную крестовину. Крестовина обычно изготавливается из медных сплавов, полиуретана, Hyrtel или NBR и отвечает за передачу крутящего момента.

Благодаря эластичному характеру крестовины она подходит для передачи ударных нагрузок. Она также может довольно хорошо гасить реакционные силы и вибрацию.

Инженеры используют кулачковые муфты в таких системах, как компрессоры, воздуходувки, смесители и насосы.

Балочная муфта

Балочная муфта — это механически обработанная муфта, которая обеспечивает высокую гибкость в плане параллельного, осевого и углового смещения. Это одна из лучших муфт для передачи малой мощности.

Муфта балочного типа имеет цилиндрическую структуру с винтовыми разрезами. Характеристики этих нарезов, такие как шаг и количество заходов, могут быть изменены для обеспечения возможности смещения в различной степени. Фактически, инженеры могут вносить эти изменения без ущерба для целостности конструкции, поскольку она изготовлена из одной детали. Таким образом, второе название балочной муфты — винтовая муфта.

По сути, балочные муфты представляют собой изогнутую гибкую балку. Они доступны в однолучевой и многолучевой версиях. Многолучевые муфты могут выдерживать большее параллельное смещение, чем однобалочные муфты.

Балочная муфта больше подходит для систем с низкой нагрузкой, поскольку скручивание может быть реальной проблемой. Поэтому они используется в серводвигателях и системах управления движением в робототехнике.

Гидравлическая муфта

Гидравлическая муфта — это особый тип муфты, в которой используется гидравлическую жидкость для передачи крутящего момента от одного вала к другому.

Муфта вала состоит из рабочего колеса, соединенного с ведущим валом, и бегунка, соединенного с ведомым валом. Вся установка закреплена в корпусе, также известном как оболочка.

Когда приводной вал вращается, рабочее колесо разгоняет жидкость, которая затем вступает в контакт с лопастями рабочего колеса. Затем жидкость передает свою механическую энергию бегунку и выходит из лопастей с низкой скоростью.

Гидравлическая муфта используется в автомобильных трансмиссиях, морских силовых установках, локомотивах и некоторых промышленных системах с постоянной циклической нагрузкой.

Параметры для выбора:

Валовые муфты являются неотъемлемым компонентом систем управления движением и передачи энергии. При правильном применении они обеспечивают невероятные преимущества и решают многие проблемы, связанные с монтажом и условиями эксплуатации.

Для этого конструкторы должны учитывать множество факторов, чтобы сделать правильный выбор. Знание этих факторов помогает уменьшить количество случаев выхода муфт из строя и улучшить возможности системы. К этим факторам относятся:

  • Уровни крутящего момента
  • Пределы выравнивания
  • Скорость вращения
  • Ограничения по смазке

Уровни крутящего момента

Большинство производителей используют номинальный крутящий момент в качестве основы для классификации муфты. Величина крутящего момента зависит от того, используется ли муфта для управления движением или для передачи мощности. В первом случае крутящий момент и нагрузки ниже по сравнению со вторым. Знание ожидаемых уровней крутящего момента в области применения поможет выбрать подходящую муфту.

Пределы выравнивания

Различные области применения имеют разные потребности в выравнивании. Аналогично, некоторые муфты для валов могут выдерживать только один тип несоосности, в то время как другие могут выдерживать несколько типов.

Производители также указывают пределы соостности для различных типов смещения для каждой муфты. Это позволяет сузить круг поиска и подобрать подходящую муфту к подходящей машине.

Максимальная скорость вращения

Каждая муфта также имеет максимально допустимое число оборотов в минуту. Этот предел также публикуется для муфт валов. Муфты общего назначения нельзя использовать как таковые для работы на высоких оборотах. Муфты с высоким числом оборотов нуждаются в статической и динамической балансировке для обеспечения безопасной, плавной и бесшумной работы.

Такие сбалансированные конструкции создаются за счет точной обработки и правильного распределения крепежа. Использование ожидаемых оборотов в минуту в качестве критерия может помочь при правильном выборе муфты.

Ограничения по смазке

Иногда условия эксплуатации не позволяют часто смазывать муфты валов, которые в этом нуждаются. С другой стороны, некоторые валовые муфты сконструированы так, что не требуют смазки в течение всего срока службы.

Если требования к крутящему моменту невысоки, можно использовать модифицированные версии обычных муфт. Эти версии поставляются со смазкой «металл по металлу» или с комбинацией металла и пластика, что позволяет полностью отказаться от смазки. Проектировщики должны сделать правильный выбор муфты, оценив условия эксплуатации и потребности применения.

Муфта

и фланец — в чем разница

3 февраля 2023 г. 3 февраля 2023 г.

| 12:13

При соединении труб используются два основных компонента. Это муфты и фланцы. Многие люди используют термины взаимозаменяемо и не понимают различий между ними. Чтобы прояснить любую путаницу, давайте посмотрим, что делает каждый компонент и чем они отличаются друг от друга.

Что такое муфта?

Муфта представляет собой устройство, которое соединяет вместе два отрезка трубы или шланга. Это может также относиться к другим типам соединений, таким как электрические разъемы. В сантехнике муфты обычно используются для соединения двух более коротких отрезков трубы вместе, чтобы сформировать более длинную трубу. Наиболее распространенным типом соединения является резьбовое соединение, в котором используется резьба на обоих концах трубы для ее фиксации на месте. Это соединение популярно, потому что его легко сделать и оно не требует специальных инструментов или навыков. Муфта представляет собой устройство, используемое для соединения двух валов вместе на их концах с целью передачи крутящего момента. Муфта обычно не допускает относительного перемещения между валами в осевом направлении, а скорее служит для передачи крутящего момента, компенсируя несоосность.

Что такое фланец?

Фланец, с другой стороны, соединяет две трубы путем их сварки болтами или винтами. Этот тип соединения требует большего мастерства, чем резьбовое соединение, потому что сварка должна быть выполнена надлежащим образом, чтобы обеспечить прочное уплотнение между трубами. Фланцы также имеют преимущество перед муфтами с точки зрения прочности; при правильной установке они выдерживают давление значительно лучше, чем муфты. Фланец — это устройство, используемое для соединения двух труб или других цилиндрических объектов вместе. Фланец может быть приварен или прикручен болтами к трубе или объекту, который он соединяет. Фланцы обычно изготавливаются из металлов, таких как сталь или нержавеющая сталь.

Разница между муфтой и фланцем

Преимущества муфт

Муфты имеют ряд преимуществ перед фланцами. Одним из преимуществ является то, что они могут компенсировать несоосность между двумя валами, которые они соединяют. Еще одним преимуществом является то, что муфты можно легко снять и при необходимости заменить, а фланцы необходимо отрезать и приварить обратно.

Преимущества фланцев

Фланцы также имеют ряд преимуществ перед муфтами. Одним из преимуществ является то, что они обеспечивают более прочное соединение, чем муфты. Еще одним преимуществом является то, что фланцы можно использовать для соединения труб разного диаметра, а муфты можно использовать только для соединения валов одного диаметра.

Недостатки муфт

Одним из недостатков муфт является то, что они не могут компенсировать большое смещение между двумя соединяемыми валами. Другим недостатком является то, что они со временем изнашиваются и требуют более частой замены, чем фланцы.

Недостатки фланцев

Одним из недостатков фланцев является то, что для их установки требуется сварка или болтовое крепление, что в некоторых ситуациях может быть затруднено или невозможно. Другим недостатком является то, что фланцы не могут быть легко удалены и заменены, как муфты.

Заключение:

Муфты и фланцы имеют свои преимущества и недостатки, когда речь идет о соединении труб. Хотя муфты, как правило, проще в установке, они не обеспечивают такой прочности, как фланцы, когда находятся под давлением. С другой стороны, фланцы требуют больше навыков и времени для установки, но при правильной установке обеспечивают превосходную прочность. Понимание этих различий может помочь вам решить, какой тип соединения вы должны использовать для своего проекта, исходя из ваших потребностей и доступных ресурсов.

суровый джайн

Pipingmart — это портал B2B, специализирующийся на металлических, промышленных и трубопроводных изделиях. Кроме того, мы делимся последней информацией и информацией о материалах, продуктах и ​​различных типах марок, чтобы помочь предприятиям, которые занимаются этим бизнесом.

В чем разница между трубной муфтой и штуцером

В чем разница между трубной муфтой и штуцером?

Основное различие между муфтой и муфтой заключается в том, что муфта предназначена для соединения трубы с трубой или трубы с клином, а муфта предназначена для соединения и разборки части трубопроводной системы (конденсатоотводчика или регулирующего клапана и т. д.) для обслуживания или замены. Использование муфт или соединений не является проблемой кода.

1. Что такое трубная муфта?

A Муфта для труб представляет собой короткий отрезок трубы, используемый для соединения двух труб, а муфта для труб соединяет две стальные трубы через резьбовое соединение. Уплотнение в месте соединения представляет собой резьбовое уплотнение. Разборка должна быть разобрана с одного конца трубы по очереди, в основном используется для удлинения трубопровода.

  • Материалы для соединения труб: углеродистая сталь, нержавеющая сталь, легированная сталь, ПВХ, пластик и т. д.
  • Методы соединения трубной муфты: резьбовое соединение, сварка, муфта и т. д.
  • Стандарты изготовления трубной муфты: ASME B1.20.1, DIN2986, BS10241.
  • Процесс изготовления трубной муфты: ковка и литье (Под ковкой понимается использование стальных слитков или круглых стержней для нагревания и формирования ковки с последующей обработкой резьбы на токарном станке; Под литьем понимается плавление стальных слитков и заливка их в неподвижную модель обруча трубы, а затем их охлаждение).
  • Применение трубных муфт: благодаря удобному использованию трубные муфты широко используются в гражданском строительстве, промышленности, сельском хозяйстве и других областях.



2. Что такое соединение труб?

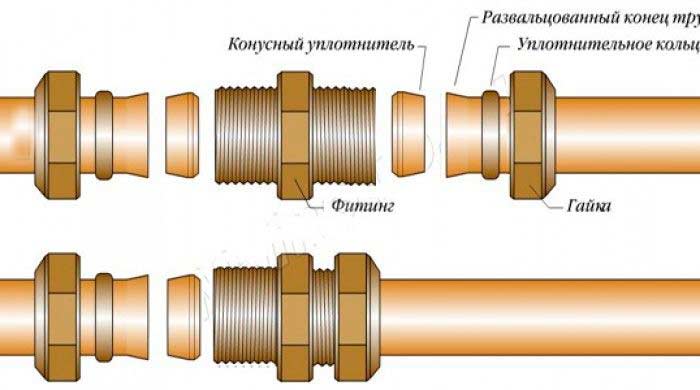

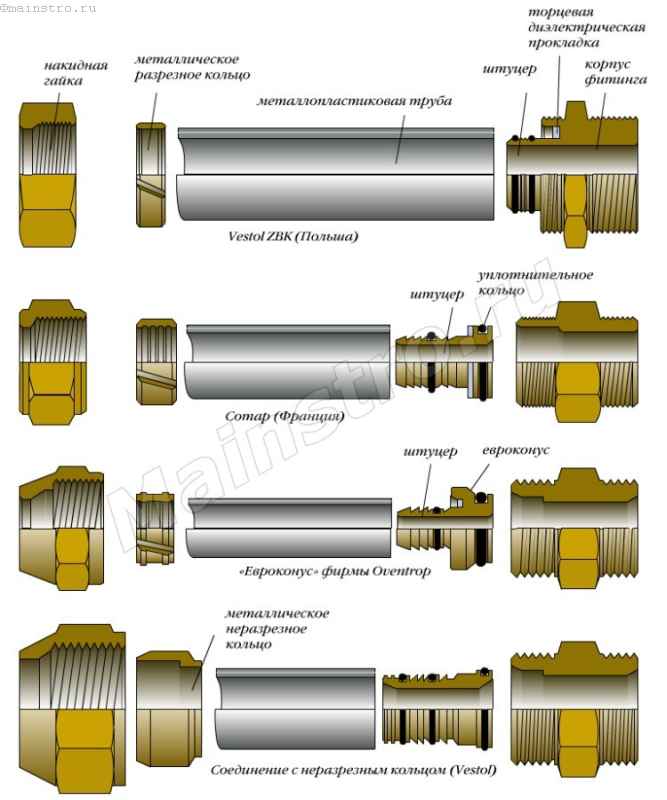

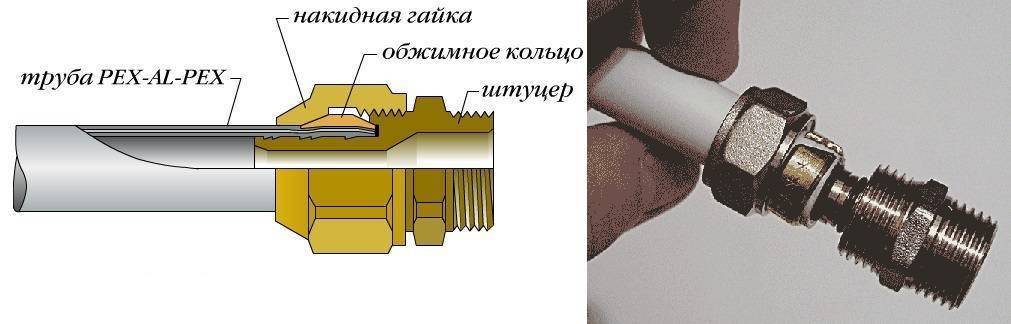

A Муфта для труб — широко используемый соединитель для труб, который легко устанавливается и разбирается. В основном он состоит из трех частей: гайки, облачной головки и плоского соединения. И трубное соединение обычно используется для того, чтобы в трубопроводе были передние или задние концы клапанов, счетчиков воды и другого оборудования, что удобно для разборки и обслуживания этого оборудования.

  • Материалы для соединения труб: резьбовые соединения, используемые в промышленности, обычно изготавливаются из металла, устойчивого к высокому давлению. Материалы включают углеродистую сталь, нержавеющую сталь, легированную сталь, латунь и т. д.; Резьбовые соединения, используемые в повседневной жизни, обычно включают ПК, ПВХ, ПЭ и т. д.
  • Формы соединения труб: сварка внахлест и резьбовое соединение. (Сварка в раструб заключается в том, чтобы вставить стальную трубу в раструб для сварки. Поэтому она называется «раструб» «Шарнирное соединение»; резьбовое соединение заключается в том, чтобы ввинтить стальную трубу в резьбовое отверстие для соединения. Поэтому оно называется «резьбовое соединение».)
  • Основные производственные стандарты трубных соединений: ASME B16.11, MSS SP 83.
  • Определение резьбового соединения: резьбовое соединение относится к трубному соединению с резьбой, которое является наиболее распространенным типом трубной арматуры в промышленности и быту. Резьбовое соединение делает соединение трубопровода более простым и легким для разборки и замены, что значительно снижает стоимость соединения трубопровода.
  • Тип резьбового соединения: резьбовые соединения бывают одинакового и разного диаметра.



3. Трубная муфта VS Union

И трубные муфты, и трубные соединения относятся к трубным фитингам .

Основное различие между муфтой и муфтой заключается в том, что муфта предназначена для соединения трубы с трубой или трубы с клином, а муфта предназначена для соединения и разборки части трубопроводной системы (конденсатоотводчика или регулирующего клапана и т. д.) для обслуживания или замены. Использование муфт или соединений не является проблемой кода.

Муфты представляют собой фитинги в трубопроводе. Если длина трубопровода превышает длину одной трубы (например, 4 м, 6 м и т. д.), следует использовать муфту, что означает, что муфта предназначена исключительно для удлинения трубопровода; штуцер можно разобрать как трубный фитинг, то есть детали, соединенные через штуцер, можно снимать и заменять, например, сторону клапана, сторону радиатора и т. д., для обслуживания и разборки. Трубные соединения обычно используются на трубах с резьбой и на трубах малого диаметра. Трубы большего диаметра обычно соединяются с помощью фланцев и т. д., которые также легко разбираются.

Муфта для труб имеет резьбовое соединение, соединение для сварки встык и раструбное соединение, в то время как соединение для труб имеет только резьбовое соединение и соединение с муфтой. Даже скользящий узел розетки можно открутить с помощью резьбы. При использовании штуцера нет необходимости вкручивать трубу. Если нет резьбового соединения штуцера, трубу необходимо передвинуть, чтобы разъединить соединение.

С точки зрения практического применения, муфта используется при низком давлении, а трубная муфта – при высоком давлении. Муфта представляет собой резьбовое соединение, которое обычно используется в общественных инженерных сооружениях весом менее 10 кг.
