Устройство настольного
горизонтально-фрезерного
станка.
Фрезерование — это операция механической обработки
металлов и искусственных материалов резанием. Она
заключается в том, что много-лезвийный инструмент — фреза
совершает вращательное (главное) движение, а
обрабатываемая заготовка — поступательное (движение
подачи).
Фрезерование применяют для получения плоскостей, пазов,
канавок, изготовления зубчатых колёс и др. Заготовку
устанавливают в тисках или непосредственно на столе станка.
В школьных мастерских применяют настольный
горизонтально-фрезерный станок модели НГФ-110Ш. На нём
можно фрезеровать горизонтальные и вертикальные
плоскости, пазы и т. д. концевыми, цилиндрическими,
торцевыми, дисковыми, угловыми и фасонными фрезами.
Диаметр фрезы не должен превышать 110 мм.

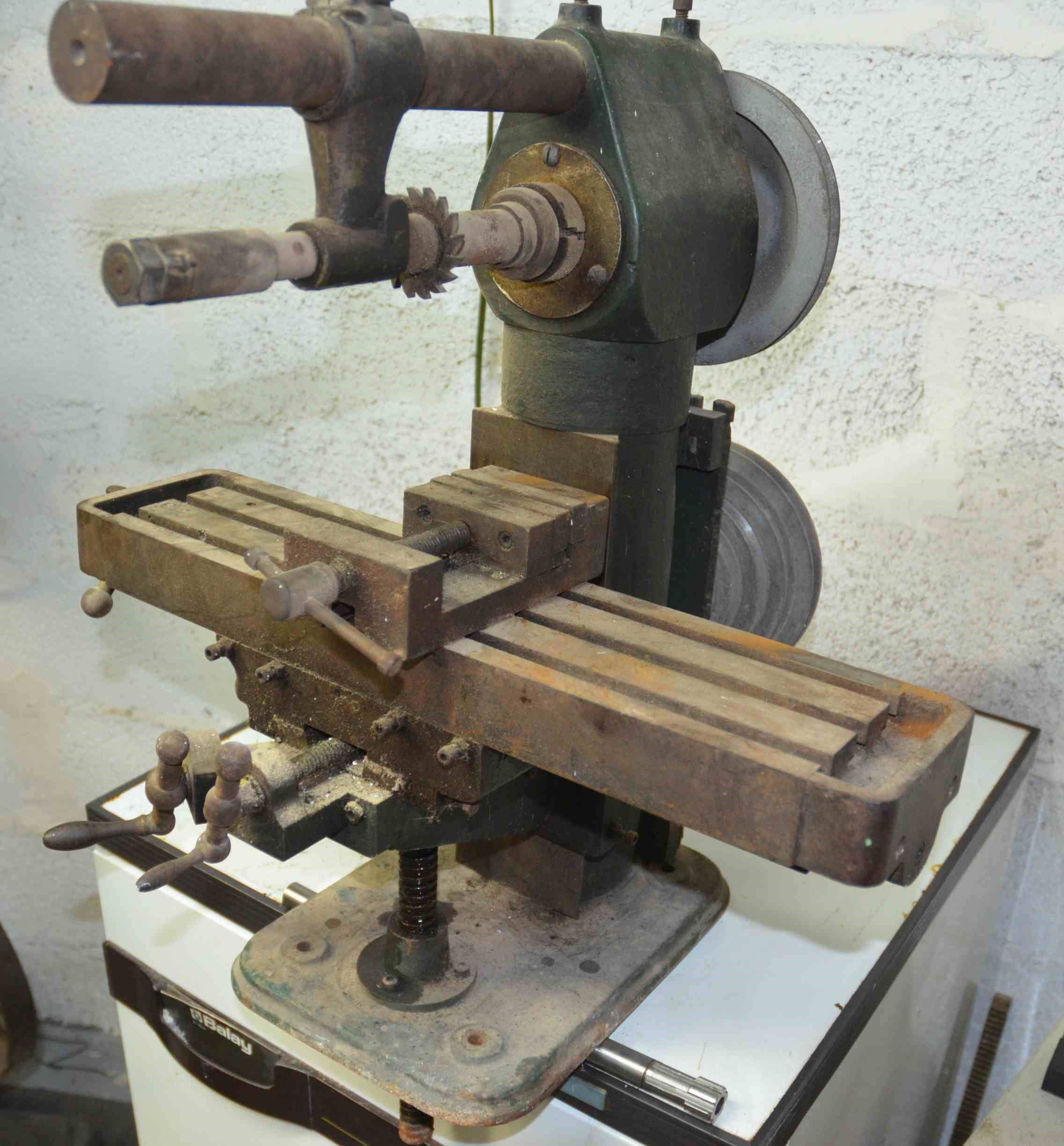

Горизонтальнофрезерный станок состоит
из основания 1, корпуса 3,
коробки скоростей 6.
Коробка скоростей
обеспечивает получение
шести частот вращения
шпинделя — от 125 до 1250
об/мин с помощью
рукояток 4 и 5.
Фреза закрепляется на
оправке 10 зажимными
втулками.
В верхней части корпуса 3 имеются направляющие типа
«ласточкин хвост», в которых установлен хобот 7. Хобот можно
перемещать вручную по направляющим. К переднему концу
хобота крепится серьга 9, которая служит опорой для оправки
10 с фрезой. Другой конец оправки закрепляется в шпинделе
станка.
Заготовку устанавливают
непосредственно на столе
12 станка или в тисках 11.
Стол может перемещаться
в продольном направлении
маховиком 2, в поперечном
направлении маховиком
13, в вертикальном
направлении по
направляющим станины
вместе с консолью 14
маховиком 15.
На рисунке показана упрощённая кинематическая схема
станка. От электродвигателя через клиноременную передачу
главное движение передается на шпиндель через пары
зубчатых колёс 2 и 5, а также 8 и 10. Коробка скоростей
позволяет изменять частоту вращения шпинделя за счет
соединения разных шестерён (например, в первой зубчатой
передаче могут быть соединены шестерни 1 и 4, или 2 и 5, или
3 и 6, а во второй — 7 и 9 или 8 и 10).
Заготовки из
искусственных
материалов, например
пластмасс,
обрабатывают при
частоте вращения
шпинделя большей,
чем при обработке
металлических
заготовок.
ВОПРОСЫ:
1.Что такое фрезерование?
2.Какие виды работ можно выполнять на фрезерном станке
НГФ-110Ш?
3.Из каких основных частей состоит станок НГФ-110Ш?
4. Каким образом крепят заготовки и инструменты на
фрезерном станке?
5.Как установить необходимую частоту вращения
шпинделя?

English
Русский
Правила

Устройство настольного горизонтально-фрезерного станка

Тема: Устройство настольного горизонтально-фрезерного станка.

Цель: ознакомить с устройством и назначением основных узлов горизонтально-фрезерного станка НГФ — 110Ш и с режущим инструментом для фрезерования, изучить основные меры безопасности при работе на станке, научить за­креплять заготовку и устанавливать частоту вращения шпинде­ля.

Оснащение урока: настольный горизонтально-фрезерный станок, набор деталей, изготовляемых на этом станке, учебные таблицы, штангенциркули, заготовки, учебники.

Объект и содержание работы: настольный горизонтально-фрезерный станок, кинематическая схема станка, наладка и настройка станка.

Ход урока:

1. Вводная часть.

1. Организационный момент.

Проверка готовности учащихся к уроку.

1. Повторение пройденного материала.

1. Что такое операционная карта и какую информацию она содержит?

2. Что такое технологический установ и технологический переход?

3. Как оп­ределить наименьший предельный размер?

4. Может ли переход состоять из одного рабо­чего хода?

5. Что называется допуском на обработку?

1. Сообщение цели урока.

1. Изложение программного материала.

Фрезерование — это операция механической обработки резанием, при которой многорезцовый инструмент — фре­за (см. рис.) совершает вращательное (главное) движение, а обрабатываемая заготовка — поступательное движение (движение подачи).

Рис. Виды фрез: а — концевые; б – фасонная.

Фрезерование применяют для получения плоских или фасонных гладких поверхностей, пазов, канавок, изготовления зубчатых колес и др. Заготовку устанавливают в тис­ках или на столе станка (см. рис.).

v

Тиски

Рис. Фрезерование плоскостей: а — цилиндрической фрезой в тис­ках; б — торцевой фрезой на столе станка

В школьных мастерских применяют настольный гори­зонтально-фрезерный станок модели НГФ-110Ш (см. рис.).

Рис. Горизонтально-фрезерный станок НГФ-110Ш: 1 — основание; 2 — маховик продоль­ной подачи; 3 — корпус станка; 4, 5 — рукоятки пере­ключения частот вра­щения шпинделя; 6 — коробка скоростей; 7 -хобот; 8 — светильник; 9 — серьга; 10 — оправка с фрезой; 11 — тиски; 12 — стол; 13 — маховик попе­речной подачи; 14 — консоль; 15 — маховик верти­кальной подачи

На нем можно фрезеровать горизонтальные и вертикальные плоскости, пазы и т. д. цилиндрическими, торцевыми, дис­ковыми, коническими, угловыми и фасонными фрезами. Наибольший диаметр фрезы не должен превышать 110 мм.

Станок состоит из основания 1 (см. рис.), корпуса 3, коробки скоростей 6. Коробка скоростей обеспечивает получение 6 частот вращения шпинделя — от 125 до 1250 об/мин с помощью рукояток 4 и 5. Фреза закрепля­ется на оправке 10 зажимными втулками. В верхней части корпуса 3 имеются направляющие типа «ласточкин хвост», в которых установлен хобот 7. Хобот 7 можно перемещать вручную по направляющим. К передне­му концу хобота крепится серьга 9, которая служит опорой для оправки 10 с фрезой. Другой конец оправки закрепля­ется в шпинделе станка.

Заготовку устанавливают непосредственно на столе станка 12 или в тисках 11. Стол может перемещаться в про­дольном направлении рукояткой 2, в поперечном направле­нии маховиком 13, в вертикальном направлении вместе с консолью 14 по направляющим станины маховиком 15.

Рассмотрим кинематическую схему станка. От электродвигателя через клиноременную передачу главное движение передается через систему шестерен 15, 25, 34, 41, 43, 48, 50, 57, 59 (см. рис.) на шпиндель.

15 43 41 59 50

Рис. Кинематическая схема настольного горизонтально-фрезерного станка модели НГФ-110Ш

Правила безопасности

1. Не включать станок без разрешения учителя.

2. Работать на станке только в спецодежде и в за­щитных очках.

3. Нельзя трогать руками вращающийся шпиндель.

4. Рукоятки управления, маховики подач вращайте плавно, без рывков.

5. Стол станка не следует перемещать до упора.

6. Не отходить от включенного станка.

7. Надежно и прочно закреплять заготовку.

1. Закрепление нового материала.

1. Что такое фрезерование?

2. Какие инструменты применяются при фрезеровании?

3. Какие виды работ можно выполнять на фрезерном станке?

1. Практическая работа.

• Рассмотрите несколько фрез и определите их назначение.

• Рассмотрите кинематическую схему станка и покажите, каким образом передается главное движение шпинделю.

• Установите с помощью рукояток коробки скоростей минимальную скорость вращения, включите и выключите ста­нок. То же проделайте, установив максимальную скорость вра­щения.

• Отсоедините серьгу от хобота, положите па стол. За­крепите на оправку фрезу, поставьте зажимные втулки. Устано­вите на место и закрепите серьгу.

• Закрепите тиски на середине стола и установите в них размеченную заготовку. Переместите консоль станка вверх до легкого касания фрезы. Отведите заготовку от фрезы.

• Установите нужное число оборотов фрезы и включите станок. Выполните пробное фрезерование. Выключите станок. Далее некоторым учащимся предлагается выполнить пробное фрезерование.

1. Целевые обходы учителя.

Учитель контролирует правильность выполнения работы.

1. Заключительная часть.

1. Подвести итоги урока (обратить внимание на активность учащихся).

2. Разобрать ошибки, допущенные учащимися при выполнении работы.

3. Оценить работу учащихся и сообщить оценки, комментируя их.

4. Уборка рабочих мест и мастерской.

1. Домашнее задание. §23, стр. 107 – 111.
