Несущая способность профлиста. Подбор профлиста по несущей способности
При выборе материалов для возведения конструкций разного рода зданий и сооружений во многих случаях должна учитываться и их несущая способность. Касается это, конечно же, в том числе и профлиста. Несущую способность такого материала обычно определяют по специальным таблицам.
Что собой представляет
Изготавливается профлист из листовой или рулонной стали путем обработки ее на специальных гибочных станках. Характерной особенностью этого материала является наличие волн разной высоты. В отличие от обычных плоских стальных листов, профнастил характеризуется повышенной прочностью.
Волны в таком материале, помимо всего прочего, выполняют роль ребер жесткости. Конечно же, выше, в сравнении с обычной рулонной сталью, у профлиста и несущая способность.
Сферы применения
В частном домостроении профлист чаще всего используется для обшивки кровель домов, разного рода хозяйственных сооружений, пристроек, малых архитектурных форм и т. д. Многие владельцы загородных участков также возводят с использованием этого материала заборы. Помимо этого, профнастил достаточно часто используется для сборки разного рода металлических построек небольших размеров — хозблоков, гаражей.
Поскольку стоит такой материал не слишком дорого, в частном домостроении его иногда используют и для бюджетной обшивки фасадов жилых зданий. В некоторых случаях из профлиста может изготавливаться и несъемная опалубка для заливки межэтажных перекрытий.
Разновидности материала
Использоваться при возведении конструкций зданий и сооружений может профлист:
Основным преимуществом материала первого типа считается его невысокая стоимость. Цена на профнастил с полимерным покрытием выше. Но такой материал выглядит гораздо более эстетично, чем листы с цинковым напылением. К тому же и прослужить такой профнастил в последующем может гораздо дольше. Одним из свойств полимерного слоя этого материала является то, что он надежно защищает металл листов от коррозии. Единственным недостатком профнастила этой разновидности считается то, что монтировать его приходится максимально аккуратно. При появлении на полимерном слое механических повреждений выполнять свои функции он, по понятным причинам, прекращает.
Во многих случаях частным застройщикам приходится выполнять подбор профлиста и по несущей способности. В этом плане весь выпускаемый современной промышленностью материал такого типа классифицируется на:
Материал первой разновидности используется обычно для возведения всевозможных конструкций, не подвергающихся в процессе эксплуатации серьезным нагрузкам. Это могут быть, к примеру, забор или фасадная обшивка.
Кровельный профлист используется, как уже можно судить по его названию, в основном для отделки скатов крыш. Кроме того, такой материал со значительной высотой волны часто применяется для монтажа несъемной опалубки при заливке перекрытий.
Разного рода металлические сооружения — гаражи и хозблоки — обычно также возводятся из кровельного несущего профнастила. В данном случае этот материал может использоваться как для сборки стен, так и обшивки крыши.
На что следует обратить внимание при выборе
Помимо назначения, при покупке такого материала в первую очередь обязательно стоит посмотреть на высоту его волны. Чем этот параметр будет выше, тем большую нагрузку в последующем сможет нести обшивка.
Конечно же, при покупке профлиста стоит обращать внимание и на его внешний вид. Оцинкованный материал этого типа подходит для возведения не слишком дорогих и долговечных конструкций. Иногда такой профлист используют, к примеру, для обшивки кровель хозяйственных построек или возведения заборов.
Фасады домов и кровли обшивают обычно листами с полимерным покрытием. Такой же материал рекомендуется использовать и для монтажа опалубки для перекрытий. Заменить листы при ржавлении в таких конструкциях в последующем будет попросту невозможно. Поэтому цинковый материал в данном случае применять не рекомендуется.
Еще один параметр, на который обращают внимание при покупке профлиста — это длина и ширина. Размеры листы этого материала обычно имеют не слишком большие. Согласно ГОСТ, длина их не может превышать 12 м. Более габаритный материал выпускается промышленностью только по ТУ. Чаще всего в продаже сегодня можно встретить листы этого типа длиной 3, 4, 5, 6 и 12 м.
Что такое несущая способность
Основная характеристика, на которую следует обращать внимание при покупке такого материала, — это его прочность. Помимо высоты волны, несущая способность профлиста зависит и от толщины использованной для его изготовления стали.
Металл для производства такого материала производится с учетом требований ГОСТ 24945-2010. Толщину профлист может иметь 0,4-1,2 мм. Поставляется сталь на фабрики, занимающиеся изготовлением такого материала, обычно в рулонах, вес которых может составлять 5-8 тонн.
Иногда в продаже можно встретить и алюминиевый профнастил. Толщина таких листов обычно варьируется в пределах 0,5-1,0 мм. Используется материал этой разновидности в основном только как облицовочный. По прочности стальному он значительно уступает. Единственным его преимуществом является устойчивость к коррозии.
Высота волны профнастила любых разновидностей варьируется обычно в пределах 8-44 мм. При этом ребра жесткости у листов этого типа могут иметь разный профиль в сечении — волнообразный, трапециевидный и т. д.
Высоту волны материала при покупке можно определить прежде всего по маркировке. Стеновой лист этого типа помечается, согласно ГОСТ, буквой «С». Кровельный несущий профнастил маркируется обычно как «Н». После буквы в маркировке этого материала обычно идут цифры. По ним то и можно определить высоту волны листов. К примеру, для профнастила Н114 этот показатель будет составлять 114 м.
Как определить несущую способность
Никаких сложных расчетов при покупке профнастила алюминиевого или стального владельцам загородных участков, решившим возвести из такого материала какую-либо конструкцию, выполнять в большинстве случаев не нужно. Использовать разного рода формулы обычно приходится только для листов, изготовленных по ТУ.
Материал же, выпущенный по ГОСТ, имеет стандартные толщину, размеры и высоту профиля. Соответственно, и несущая способность профлиста определенных марок давно определена специалистами. Узнать параметры прочности материала той или иной марки можно из специальной таблицы.
Показатели несущей способности
Для определения этой характеристики строителю нужно знать лишь следующие параметры:
Определяется несущая способность профлиста в килограммах на 1 м2. При выборе листа для кровли учитывают в первую очередь ветровые и снеговые нагрузки на скаты. Эти параметры также определяются по таблицам для каждого конкретного региона. В соответствии с такими показателями и выбирается профлист по толщине и высоте волны нужной марки.
Самые популярные марки

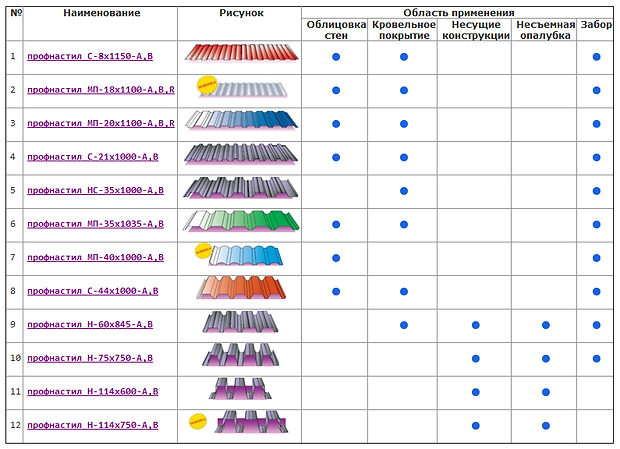

В частном домостроении обычно используется материал:
для быстровозводимых конструкций, стеновой облицовки — НС35;
для навесов, малых архитектурных форм — Н57;
для несъемных опалубок, кровель — Н60;
для несущих каркасных конструкций — профнастил H75.
Для крыш зданий с большими пролетами и стеновых сооружений значительной высоты чаще всего при этом применяется профлист марки Н114.
Расчет несущей способности профлиста. Несущая способность профнастила
Содержание статьи
профнастил несущий
В последние годы в строительстве стал широко использоваться профилированный металл, который получил название — профлист или профнастил, изготавливаемый из металлического листа, оцинкованного или окрашенного специальными полимерными составами. По своему назначению этот строительный материал подразделяется на кровельный, стеновой и несущий профнастил. Наша статья посвящена обзору последней разновидности материала, которая применяется для обустройства кровельныйх .
При изготовлении несущего профнастила, металлическая пластина, толщиной от 0,5 и до 1 мм, поставляемая в рулонах с металлургического комбината, проходит через прокатный стан, в результате чего металлический лист принимает тот или иной профиль. Профили могут быть в виде трапеции, или полукруглой волны.
Профилированный металлический лист намного лучше выдерживает нагрузки, чем плоский, поскольку профили в этом случае выступают как ребра жесткости.
Достоинства несущего профлиста
Преимущества данного материала перед другими строительными материалами очевидны:
- -недорогая стоимость
- -пожаробезопасность
- -небольшой вес, что способствует уменьшению расчетных нагрузок на стены и фундамент, и как результат – удешевление строительства
- -несущий профнастил не подвергается коррозии
- -выдерживает большие ветровые и снеговые нагрузки
- -не теряет своего внешнего вида и прочности в течении 30-50 лет
- -широкая цветовая гамма, что позволяет вести строительство в эстетических нормах
- -небольшой вес обеспечивает легкость при доставке и простоту монтажа в любое время года.
Область применения профилированного металлического листа
Несущий профлист используется в промышленном и гражданском строительстве в качестве кровельного материала, ограждающих конструкций, облицовочного материала стен зданий и сооружений, как несъемная опалубка при устройстве монолитных конструкций.
Область применения профлиста не ограничена. В частном жилищном строительстве профнастил зачастую используется для возведения заборов, в качестве кровельного материала для домов и других хозяйственных построек.
Технические характеристики и некоторые марки
Промышленностью выпускается достаточно много разновидностей профлиста, которые имеют свои обозначения.
Например, Н 60 845 (ГОСТ 24045-94) -большая буква «Н» означает — несущая способность профнастила
, а стоящие рядом цифры указывают на высоту профиля, соответствующую 60 мм и ширине листа равной 845 мм.
- НС 35 – толщина стального листа составляет 0,5-0,8 мм, шириной 1250 мм, высота ребра жесткости – 35 мм. Используется для устройства ограждающих конструкций, несъемной опалубки, в качестве кровельного материала на небольших объектах.
- Н-57 900 – профлист шириной 900 мм и с высотой профиля 57 мм, производится по ТУ производителя, однако несущая способность профлиста должна отвечать требованиям ГОСТ 24045-94.
Шаг обрешетки для профиля этой марки не должен быть больше трех метров.
- Н- 60 стальной профильный лист с несущей способностью, высота профиля составляет 60 мм, ширина листа 1250 мм. Применяется для несъемной опалубки, в качестве кровельного материала, и может заменяться профлистом Н 57-750. Шаг обрешетки также должен выдерживаться в пределах 3 метров.
- Н-158 –чаще имеет название «европрофиль» с самой большой высотой профиля, равному 158 мм. Применяется при максимальных нагрузках.
В дополнение можно сказать, что марки профнастила – Н-75, НС- 44, Н- 57, Н- 60, НС-35 обязаны соответствовать ГОСТ 24045-94.
Выбор профнастила
Выбирая материал для кровли или других нужд, следует учитывать его прочность и способностью сопротивляться различным нагрузкам, которые обязательно действуют на любую конструкцию.
Расчет несущей способности профнастила производится при составлении проекта строящегося здания или сооружения. Вначале учитываются все нагрузки, после действия которых профнастил не должен деформироваться и терять свою прочность. В качестве нагрузок рассматриваются статические т. е. постоянные нагрузки, в которые входят собственный вес кровельного материала, вес ограждающих конструкций.
Временные нагрузки включают в себя — вес снегового покрова для данного региона, ветровая нагрузка, временные нагрузки в виде веса людей или какого-либо оборудования. Значительное влияние в расчетах оказывает правильное устройство кровельной системы. Большие пролеты между стропилами или несущей обрешеткой, не отвечающие техническим характеристикам определенной марки профнастила, способны вызвать снижение прочности кровельного материала и привести к деформации.
Стоимость материала
Цена несущего профнастила напрямую зависит от его прочности. Естественно, что чем толще сталь, тем прочность материала будет выше. Точно так же будет высокой прочность профнастила, если высота профиля будет большой.
Одним из важнейших качеств профилированных листов по праву являются их несущие характеристики. Именно несущая способность профлистов определяет, какую именно они способны выдержать нагрузку без деформации и разрушения.
Не менее важной является эта характеристика и при возведении из профлистов различных строений. Еще совсем недавно повышение несущих характеристик металла достигалось исключительно за счет увеличения их толщины. Однако с течением времени было доказано, что повышение несущих характеристик металлических листов возможно и без увеличения их материалоемкости.
Современный профилированный лист способен выдерживать достаточно интенсивные механические нагрузки без ущерба для своей целостности.
Формируется этот материал из листовой либо рулонной путем обработки ее на специально предназначенных для этого станках. В процессе изготовления плоская металлическая поверхность приобретает характерную волнистую либо гофрированную форму.
Несущая способность профлиста
Честно говоря, несущая характеристика профнастила намного выше, чем этот же параметр листового материала аналогичной толщины. При этом с увеличением высоты гофры либо волны прямо пропорционально увеличивается и несущая характеристика материала.
Например, максимально допустимая нагрузка на 1 м² стенового профлиста С10-1200-0,6, который уложен на опоры, установленные с шагом в 1 м, равняется 86 кг. Несущая же способность профлиста НС44-1000-0,7, уложенного на опоры, расстояние между элементами которых равняется 3, 5 м, уже достигает 182 кг на 1 м². Согласитесь, что это достаточно впечатляющие цифры.
Уникальное сочетание незначительного веса листов с высокой степенью надежности, прочности и долговечности позволяют применять профнастил для выполнения самых разных задач.
Сегодня несущий профнастил незаменим при решении многих строительных задач, начиная от изготовления опалубки и заканчивая возведением сооружений различного типа.
Область применения профлистов
- Он используется в качестве кровельного покрытия в частном и промышленном строительстве. Такие крыши обладают отличными характеристиками, презентабельным внешним видом и длительным периодом эксплуатации, достигающим более 50 лет.
- Незаменим несущий профнастил и при формировании несъемной опалубки, так как он способен без ущерба для своей целостности выдерживать запредельные нагрузки в виде веса бетонного раствора.
- Благодаря своей высокой несущей способности, профнастил широко используется для перекрытий, обустраиваемых в строениях различного назначения.
- Профлисты используются для обустройства межэтажных перекрытий и диафрагм жесткости для различных зданий.
- Он незаменим при формировании стеновых оградительных конструкций для строений самого разного типа.
- Несущий профнастил используется для обустройства оградительных конструкций как в частном, так и промышленном строительстве.
В наши дни уникальные характеристики профнастила активно задействуют во всех отраслях жизнедеятельности человека, так как его использование позволяет не только сократить период возведения различных объектов, но и снизить материальные затраты на их строительство без ущерба для его надежности и прочности.
Как было сказано ранее, несущие способности профнастила характеризуются нагрузкой, которую он способен выдержать без повреждения его элементов. При расчете прочности профлиста применяется четыре схемы опирания листа: однопролетная, двухпролетная, трехпролетная и четырехпролетная.
Также при этом обязательно учитывается то, что ширина опорной конструкции в области соприкосновения ее с поверхностью профлиста должна равняться как минимум 40 мм.
Расчет несущей способности профлиста
Существует специальная таблица, в которой указаны предельно допустимые равномерно распределенные нагрузки для определенных марок стеновых и несущих профлистов.
Также существует специальная методика расчета необходимой несущей прочности материала, на которой основывается выбор марки профилированного листа.
Только точный расчет несущих характеристик позволит правильно подобрать этот материал.
Например, если у нас строение обустроено двускатной крышей с углом наклона кровельных скатов 35 градусов, то в этом случае проекция его ската на горизонтальную поверхность будет равняться 6 м.
Начнем с того, что общая величина нагрузки, которую будет испытывать профнастил, состоит из интенсивности ветровых и снежных нагрузок и собственного веса кровельного покрытия.
Можно узнать, если известна общая площадь кровли с обязательным учетом размеров нахлестов на основании того, что 8,6 кг покрытия приходятся на его 1 м².
И производится на основании определения месторасположения строительства. В том случае, если дом возводится в Москве или ее пригороде, то необходимо помнить о том, что эта область относится к III снеговому району, в котором снежные нагрузки равняются 180 кг на 1 м².
С учетом угла наклона кровельных скатов интенсивность снеговой нагрузки можно высчитать следующим образом: 180 х (60–35)/(60–25). В результате мы получим 128 кг на 1 м², при этом принятый угол наклона скотов равняется 35 градусам.
После этого переходим к высчитыванию ветровых нагрузок.
Если учесть, что Москва и ее пригород входит в I ветровой район, в котором это параметр достигает 32 кг на 1 м², то при учете угла наклона кровельных скатов коэффициент аэродинамического сопротивления листов должен равняться примерно 0,3. Из этого следует, что ветровые нагрузки можно узнать, если 32 х 0,3. В результате мы получим 9,6 кг на 1 м².
После получения этих данных с учетом длины кровельного ската и размера шага между элементами обрешетки мы можем приступать к подбору по таблице несущих способностей профнастила. Основываясь на полученных размерах величины нагрузки на кровельное покрытие и данных, указанных в таблице, для возводимого нами строения идеально подойдет С21-100-0,6, максимально допустимая нагрузка для которого равняется 195 кг на 1 м².
Как видите, подобрать необходимую марку материала не так уж и сложно, как это может показаться на первый взгляд. Также при помощи нехитрых расчетов можно легко узнать, какой именно необходимо использовать профнастил для перекрытий.
Это тоже интересно:
Несущая способность является очень важной характеристикой материалов, используемых для строительства различных зданий и сооружений. Эта характеристика определяет, какую нагрузку может выдержать та или иная конструкция без деформации или разрушения.
В полной мере касается это и различных металлических конструкций. В начале прошлого века повышение их прочности и несущей способности достигалось исключительно увеличением толщины стенок металлических профилей. Но, с развитием индустрии строительных материалов, все большее внимание стало уделяться снижению материалоемкости конструкций без ущерба для их прочности и надежности.
Результатом таких разработок стало появление новых современных материалов, одним из которых стал металлический профилированный лист.
Получают этот материал путем обработки рулонной или листовой холоднокатаной стали на специальных профилегибочных станах. В результате плоская поверхность металла приобретает гофрированную или волнистую поверхность. Каждый выступ на поверхности металла выполняет функцию ребра жесткости, значительно увеличивая прочность металла.
Области применения несущего профнастила
Несущая способность профлиста на порядок выше несущей способности плоского металлического листа такой же толщины. При этом, чем больше высота трапециевидной гофры или волны профнастила, тем выше его несущая способность. Так, например, допустимая нагрузка на 1 м2 стенового профнастила С10-1200-0,6, уложенного на опоры с шагом 1 м составляет 86 кг. В то же время, несущая способность профилированного листа НС44-1000-0,7 с расстоянием между опорами 3,5 м составляет уже 182 кг/м2.
Профнастил несущий Н57 со стандартными размерами
Исключительно удачное сочетание небольшого собственного веса с высокой прочностью и долговечностью позволяют использовать металлический профилированный лист в самых различных областях строительства. Его применяют для:
- Устройства кровельных покрытий любой конфигурации и сложности с шагом обрешетки до трех и даже более метров.
- Монтажа несъемной опалубки, при этом несущий профнастил для перекрытий не только выдерживает без каких-либо деформаций вес бетонной смеси и ее внутреннего каркаса, но и дополнительно выполняет функцию листовой арматуры.
- Устройства междуэтажных композитных перекрытий и диафрагм жесткости зданий с металлическим несущим каркасом.
- Устройства утепленных и неутепленных наружных стеновых ограждений зданий и сооружений самого различного назначения;
Монтажа металлических заборов как промышленных и гражданских, так и индивидуальных жилых зданий.
Уникальные качества профнастила давно используются в промышленном строительстве. Применение металлического профилированного листа позволяет не только сократить сроки строительства объектов, но и существенно снизить затраты на их возведение.
Устройство плоской фальцевой кровли, в качестве опорного элемента — профнастил несущий Н75
В частности, несущая способность профнастила Н75 позволяет увеличить расстояние между прогонами кровельного покрытия до 5,0-7,0 м, в зависимости от уклона крыши. При этом прочности этого профилированного листа достаточно, чтобы выдержать практически любую снеговую нагрузку даже при таком значительном расстоянии между опорами.
Стоит отметить, что несущая способность профнастила Н75 позволяет использовать его не только для перекрытия большепролетных зданий. Его успешно применяют и в качестве несъемной опалубки при бетонировании перекрытий, рассчитанных на очень высокую эксплуатационную нагрузку. В последние годы несущий профнастил широко применяется и в индивидуальном строительстве.
Несущий профлист, цена которого ниже, чем у металочерепицы, имеет великолепные эксплуатационные характеристики. Он легок, прочен, стоек к различным внешним воздействиям. Профнастил также имеет элегантный внешний вид благодаря богатству цветовой гаммы современных защитно-декоративных покрытий. Кроме того, монтаж его не требует специальных навыков и может быть выполнен собственными силами без привлечения профессионалов.
Несущая способность профнастила — предельно допустимые нагрузки
Как уже говорилось выше, несущая способность профлиста определяется нагрузкой, которую он может выдержать без деформаций и разрушения. Для расчета прочности профнастила используют четыре схемы опирания профлиста: однопролетную, двухпролетную, трехпролетную и четырехпролетную. При этом принимается, что ширина опорной конструкции в месте соприкосновения с профнастилом не меньше 40 мм.
Ниже в таблице приведены предельно-допустимые равномерно-распределенные нагрузки для некоторых видов профнастила, как несущего, так и стенового.
Марка профнастила | Шаг опор, м | Предельная нагрузка при разных схемах опирания, кг/м² | |||
Схема 1 | Схема 2 | Схема 3 | Схема 4 | ||
С10-1000-0,6 | 1,2 | 50 | 83 | 68 | 64 |
С18-1000-0,6 | 1,8 | 56 | 140 | 115 | 109 |
С21-1000-0,6 | 1,8 | 101 | 253 | 208 | 195 |
С44-1000-0,55 | 1,5 | 512 | 235 | 267 | 256 |
3,0 | 64 | 118 | 134 | 128 | |
С44-1000-0,6 | 1,5 | 556 | 307 | 349 | 335 |
3,0 | 69 | 154 | 175 | 167 | |
С44-1000-0,7 | 1,5 | 658 | 474 | 540 | 518 |
3,0 | 82 | 211 | 264 | 245 | |
С44-1000-0,8 | 1,5 | 747 | 650 | 741 | 711 |
3,0 | 93 | 240 | 300 | 280 | |
Н60-845-0,7 | 3,0 | 323 | 230 | 269 | 257 |
4,0 | — | — | 184 | — | |
Н60-845-0,8 | 3,0 | 388 | 324 | 378 | 360 |
4,0 | — | 203 | 254 | — | |
Н60-845-0,9 | 3,0 | 439 | 427 | 504 | 482 |
4,0 | — | 240 | 300 | — | |
Н75-750-0,9 | 3,0 | 645 | 617 | 771 | 720 |
4,0 | 293 | 247 | 434 | — | |
Н114-750-0,8 | 4,0 | 588 | 588 | 735 | — |
6,0 | 193 | 261 | — | — | |
Н114-750-0,9 | 4,0 | 659 | 659 | 824 | — |
6,0 | 218 | 293 | — | — | |
Н114-750-1,0 | 4,0 | 733 | 733 | 916 | — |
6,0 | 244 | 325 | — | — |
В таблице приведены допустимые нагрузки для профилей с наиболее часто используемой толщиной стали исходной заготовки. С увеличением толщины стали, допустимые нагрузки увеличиваются прямо-пропорционально. Поэтому, для того, чтобы определить значения предельно-допустимых нагрузок для профнастила с другой толщиной стали, необходимо табличное значение умножить на соотношение толщины стали приведенного в таблице профиля к толщине стали рассматриваемого профлиста.
Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста
Расчет несущей способности профнастила необходим для правильного выбора профилированного листа. Он сравнительно несложен и позволяет подобрать профиль с оптимальным соотношением несущей способности и цены материала.
Рассмотрим пример расчета нагрузки на профилированный лист кровельного покрытия и выберем профнастил с учетом данных, полученных в результате проведенного расчета.
Для начала принимаем следующие исходные данные для расчета: здание имеет двускатную кровлю с углом наклона 35°, проекция ската на горизонтальную плоскость равна 6,0 м, строительство расположено в Московской области.
Общая величина нагрузки на профилированный лист кровельного покрытия получается путем сложения снеговой и ветровой нагрузок, а также собственного веса профнастила.
Вес профнастила определяется площадью кровельного покрытия, величиной необходимых монтажных нахлестов и равен 8,6 кг/м2.
Расчетная снеговая нагрузка определяется местом расположения строительства. Московская область относится к III снеговому району, для которого снеговая нагрузка составляет 180 кг/м2. С учетом уклона кровли, снеговая нагрузка для нашего здания составляет 180х(60°-35°)/(60°-25°)=128,6 кг/м2, где 35° — принятый угол наклона кровли.
Частный дом с классической двускатной кровлей, покрытой профнастилом
По карте ветровых нагрузок находим, что Московская область относится к I ветровому району, для которого ветровая нагрузка составляет 32 кг/м2. С учетом уклона кровли, коэффициент аэродинамического сопротивления покрытия из профлиста будет равен приблизительно 0,3, соответственно ветровая нагрузка составит 32х0,3=9,6 кг/м2.
Следовательно, общая нагрузка на профнастил кровельного покрытия в нашем случае составит 8,6+128,6+9,6=146,8 кг/м2.
С учетом длины ската крыши и выбранного шага обрешетки, подбирается несущая способность профнастила (таблица допустимых нагрузок приведена выше). Исходя из полученной величины нагрузки на кровельное покрытие и табличных данных, для нашего здания подойдет профнастил С21-1000-0,6 с предельно допустимой нагрузкой 195 кг/м2.
Стоимость профилированного листа зависит от высоты профиля, толщины металла и качества его защитно-декоративного покрытия. Ниже приведена таблица, в которой указана стоимость наиболее популярной марки несущего профнастила — Н75, изготовленного из оцинкованной стали с количеством цинка в покрытии 140 г/м2.
Несмотря на то, что чаще всего можно обойтись более дешевыми вариантами, большинство застройщиков предпочитают использовать профлист с большим запасом прочности относительно расчетных характеристик. Особенно это касается районов, в которых за последние 20 лет были зафиксированы случаи аномально высокого уровня осадков, выпавших за короткий промежуток.
Несущая способность профлиста является первостепенной характеристикой материала. Так как он используется в строительной сфере, то его несущая способность характеризует возможную нагрузку всей конструкции. Если раньше увеличение прочностных качеств профнастила получалось за счет толщины поверхности, то теперь материалоемкость снизилась, но прочность и надежность продукции не пострадали.
Сегодня существует огромное количество видов профнастила. У каждой разновидности материала есть свое специфическое применение. Одним из самых востребованных в современной строительной индустрии стал несущий профилированный лист. Его область применения достаточно широка.
При монтаже кровли часто используют несущий профнастил для устройства перекрытий.
Если вы обращали внимание, то многочисленные торговые центры, крупные промышленные цеха и склады имеют в своей конструкции перекрытия из мощных волнообразных листов — это и есть профнастил. Он производится из кровельной стали рулонного или листового типа. Ее обрабатывают на специализированных станках. После прохождения обработки плоская поверхность становится гофрированной (иногда волнообразной).
Несущая способность
Что касается несущей способности профнастила, ее показатель много выше, нежели у листовой стали с такой же толщиной. Так, увеличение высоты волны листа будет способствовать увеличению несущей способности материала.
К примеру, максимальная нагрузка профнастила (С10-1200-0,6) на 1 кв. м. при шаге 1 м., будет равна 86 кг. Профлист НС44-1000-0,7 при расстоянии в 3,5 м. выдержит нагрузку 182 кг на 1м2. Показатели очень существенные.
Вес листового профиля и его высокий уровень надежности дают возможность использовать материал для универсальных задач.
Вернуться к оглавлению
Сфера применения профнастила
В настоящее время профлист является незаменимым материалом для различных строительных мероприятий:
- Профнастил нашел свое применение как покрытие для кровель в любом типе строительства, от частного до промышленного.
Крыши, выложенные профлистом, отличаются уникальными свойствами, такими как высокая прочность и надежность, приятный внешний вид и долговечность. Средний период эксплуатации — 50 лет.
- Устройство несъемной опалубки — это процесс, в котором непременно используется несущий профлист.
- Устройство перекрытий в любых сооружениях предполагает обязательное использование профнастила.
- Профлисты нашли свое применение в качестве материла для устройства перекрытий между этажами.
- Его используют и как материал для устройства стеновых ограждений в различных зданиях и сооружениях.
- Кроме того, профлист — это лучший вариант для создания оградительной конструкции в частном или промышленном секторе строительства.
Несущий профнастил имеет такой широкий спектр применения, потому что позволяет минимизировать общее время на возведения объекта любой сложности.
Известно, что несущая способность профнастила есть нагрузка, при которой материал не теряет прочности своих элементов.
Сегодня специалисты используют различные схемы расчетов: одно -, двух-, трех- и четырехпролетную.
Помимо этого, в обязательный расчет несущей способности входит параметр ширины конструкции в месте соприкосновения с листом. Этот показатель должен быть не менее 40 мм.
Вернуться к оглавлению
Расчет несущей способности
Существует специальная таблица расчетов с предельно допустимыми нагрузками для несущих профлистов.
Для расчета несущей способности используется методика, с помощью которой осуществляется выбор марки профлиста.
Рисунок 1. Расчет несущей способности профлиста.
Четкий расчет несущей способности дает возможность выбрать необходимый по всем параметрам материал.
Пример. У объекта двускатная крыша, угол наклона которой равен 35 градусов. Проецируя скат на горизонтальную поверхность, выходит, что показатель будет равен 6 м.
Если суммировать общую степень нагрузки профлиста, то она включает в себя не только массу кровельного материала, но и интенсивность климатических нагрузок (ветер, метель, снег и т. п.).
Чтобы выяснить вес профилированного листа, необходимо узнать общую площадь кровли, включая нахлесты (на 1кв. м. — 8,6 кг).
Вернуться к оглавлению
Профнастил в таблице
С помощью таблицы 1 (рис. 1) удается рассчитать несущую способность профилированного листа и определить тип материала.
Рисунок 2. Соотношение степени несущей способности профлиста согласно марке материала и количеству пролетов.
Что касается веса профлиста, эта характеристика очень важна.
Нужно не только произвести расчет транспортировки, но и убедиться, что сооружение сможет выдержать нагрузку, исходящую от самих листов.
Данная таблица содержит информацию весовой характеристики марок профлиста, которые наиболее востребованы покупателями.
Стоит учитывать, что профилированный лист может быть произведен из стали разного вида, а потому вес материала будет немного отличаться.
Важнейшей характеристикой профнастила является отличная способность выдерживать серьезные нагрузки. В таблице 2 (рис. 2) показано соотношение степени несущей способности профлиста согласно марке материала и количества пролетов.
Подбор необходимой марки профилированного листа не так сложен. Однако это позволит узнать, какую марку материала стоит выбрать для устройства прочного и долговечного перекрытия.
При выборе материалов для возведения конструкций разного рода зданий и сооружений во многих случаях должна учитываться и их несущая способность. Касается это, конечно же, в том числе и профлиста. Несущую способность такого материала обычно определяют по специальным таблицам.
Что собой представляет
Изготавливается профлист из листовой или рулонной стали путем обработки ее на специальных гибочных станках. Характерной особенностью этого материала является наличие волн разной высоты. В отличие от обычных плоских стальных листов, профнастил характеризуется повышенной прочностью.
Волны в таком материале, помимо всего прочего, выполняют роль ребер жесткости. Конечно же, выше, в сравнении с обычной рулонной сталью, у профлиста и несущая способность.
Сферы применения
В частном домостроении профлист чаще всего используется для обшивки кровель домов, разного рода хозяйственных сооружений, пристроек, малых архитектурных форм и т. д. Многие владельцы загородных участков также возводят с использованием этого материала заборы. Помимо этого, профнастил достаточно часто используется для сборки разного рода металлических построек небольших размеров — хозблоков, гаражей.
Поскольку стоит такой материал не слишком дорого, в частном домостроении его иногда используют и для бюджетной обшивки фасадов жилых зданий. В некоторых случаях из профлиста может изготавливаться и несъемная опалубка для заливки межэтажных перекрытий.
Разновидности материала
Использоваться при возведении конструкций зданий и сооружений может профлист:
оцинкованный;
с полимерным покрытием.
Основным преимуществом материала первого типа считается его невысокая стоимость. Цена на профнастил с полимерным покрытием выше. Но такой материал выглядит гораздо более эстетично, чем листы с цинковым напылением. К тому же и прослужить такой профнастил в последующем может гораздо дольше. Одним из свойств полимерного слоя этого материала является то, что он надежно защищает металл листов от коррозии. Единственным недостатком профнастила этой разновидности считается то, что монтировать его приходится максимально аккуратно. При появлении на полимерном слое механических повреждений выполнять свои функции он, по понятным причинам, прекращает.
Во многих случаях частным застройщикам приходится выполнять подбор профлиста и по несущей способности. В этом плане весь выпускаемый современной промышленностью материал такого типа классифицируется на:
Материал первой разновидности используется обычно для возведения всевозможных конструкций, не подвергающихся в процессе эксплуатации серьезным нагрузкам. Это могут быть, к примеру, забор или фасадная обшивка.
Кровельный профлист используется, как уже можно судить по его названию, в основном для отделки скатов крыш. Кроме того, такой материал со значительной высотой волны часто применяется для монтажа несъемной опалубки при заливке перекрытий.
Разного рода металлические сооружения — гаражи и хозблоки — обычно также возводятся из кровельного несущего профнастила. В данном случае этот материал может использоваться как для сборки стен, так и обшивки крыши.
На что следует обратить внимание при выборе
Помимо назначения, при покупке такого материала в первую очередь обязательно стоит посмотреть на высоту его волны. Чем этот параметр будет выше, тем большую нагрузку в последующем сможет нести обшивка.
Конечно же, при покупке профлиста стоит обращать внимание и на его внешний вид. Оцинкованный материал этого типа подходит для возведения не слишком дорогих и долговечных конструкций. Иногда такой профлист используют, к примеру, для обшивки кровель хозяйственных построек или возведения заборов.
Фасады домов и кровли обшивают обычно листами с полимерным покрытием. Такой же материал рекомендуется использовать и для монтажа опалубки для перекрытий. Заменить листы при ржавлении в таких конструкциях в последующем будет попросту невозможно. Поэтому цинковый материал в данном случае применять не рекомендуется.
Еще один параметр, на который обращают внимание при покупке профлиста — это длина и ширина. Размеры листы этого материала обычно имеют не слишком большие. Согласно ГОСТ, длина их не может превышать 12 м. Более габаритный материал выпускается промышленностью только по ТУ. Чаще всего в продаже сегодня можно встретить листы этого типа длиной 3, 4, 5, 6 и 12 м.
Что такое несущая способность
Основная характеристика, на которую следует обращать внимание при покупке такого материала, — это его прочность. Помимо высоты волны, несущая способность профлиста зависит и от толщины использованной для его изготовления стали.
Металл для производства такого материала производится с учетом требований ГОСТ 24945-2010. Толщину профлист может иметь 0,4-1,2 мм. Поставляется сталь на фабрики, занимающиеся изготовлением такого материала, обычно в рулонах, вес которых может составлять 5-8 тонн.
Иногда в продаже можно встретить и алюминиевый профнастил. Толщина таких листов обычно варьируется в пределах 0,5-1,0 мм. Используется материал этой разновидности в основном только как облицовочный. По прочности стальному он значительно уступает. Единственным его преимуществом является устойчивость к коррозии.
Высота волны профнастила любых разновидностей варьируется обычно в пределах 8-44 мм. При этом ребра жесткости у листов этого типа могут иметь разный профиль в сечении — волнообразный, трапециевидный и т. д.
Высоту волны материала при покупке можно определить прежде всего по маркировке. Стеновой лист этого типа помечается, согласно ГОСТ, буквой «С». Кровельный несущий профнастил маркируется обычно как «Н». После буквы в маркировке этого материала обычно идут цифры. По ним то и можно определить высоту волны листов. К примеру, для профнастила Н114 этот показатель будет составлять 114 м.
Как определить несущую способность
Никаких сложных расчетов при покупке профнастила алюминиевого или стального владельцам загородных участков, решившим возвести из такого материала какую-либо конструкцию, выполнять в большинстве случаев не нужно. Использовать разного рода формулы обычно приходится только для листов, изготовленных по ТУ.
Материал же, выпущенный по ГОСТ, имеет стандартные толщину, размеры и высоту профиля. Соответственно, и несущая способность профлиста определенных марок давно определена специалистами. Узнать параметры прочности материала той или иной марки можно из специальной таблицы.
Показатели несущей способности
Для определения этой характеристики строителю нужно знать лишь следующие параметры:
тип профнастила и его марку;
ширину пролета;
количество опор в пролете.
Определяется несущая способность профлиста в килограммах на 1 м2. При выборе листа для кровли учитывают в первую очередь ветровые и снеговые нагрузки на скаты. Эти параметры также определяются по таблицам для каждого конкретного региона. В соответствии с такими показателями и выбирается профлист по толщине и высоте волны нужной марки.
Самые популярные марки
В частном домостроении обычно используется материал:
для быстровозводимых конструкций, стеновой облицовки — НС35;
для навесов, малых архитектурных форм — Н57;
для несъемных опалубок, кровель — Н60;
для несущих каркасных конструкций — профнастил H75.
Для крыш зданий с большими пролетами и стеновых сооружений значительной высоты чаще всего при этом применяется профлист марки Н114.
Характеристики, плюсы и области использования профнастила Н-75
Интернет-магазин
Информация
Пресс-центр
Статьи
Профнастил Н-75: характеристики, области применения и преимущества
9746 просмотров
Профилированный лист Н-75 относится к классу несущего и выдерживает огромные нагрузки. Разберёмся, где он лучше всего себя проявляет, какие у него есть преимущества и каковы характеристики профлиста Н-75.
Технические характеристики
Для большинства людей профилированный лист — это обычный лист стали, который покрасили на заводе. В реальности процесс изготовления куда более сложен. А само изделие состоит вовсе не только из стали и краски. Это настоящий «слоёный пирог»:
- Первый слой — стальной лист. Для профнастила используется сталь высокого качества.
- Второй слой — цинк. Стальной лист обязательно оцинковывают. Цинк не подвержен коррозии и защищает от неё сталь.
- Третий слой — пассивирующий. Пассивацией называют специальный состав, которые деактивирует коррозионные свойства металлов — переводит их из активного состояния в пассивное. Так повышаются эксплуатационные характеристики профнастила Н-75.
- Четвёртый слой — грунт. Он не только защищает изделие от коррозии, но также служит основой, на которую отлично «приклеивается» финишный слой — это называют повышением адгезии.
- Пятый слой — полимерный. Слой полимера — «лицо» профнастила. Именно он находится снаружи и защищает изделие от выгорания на солнце, осадков, а также от механических повреждений.
Перейдём к другим характеристикам профнастила Н-75, а именно — к размерам:
- Общая ширина — 800 мм.
- Полезная ширина — 750 мм.
- Высота профилирования — 75 мм.
- Длина профиля — 0,5-12 м.
- Толщина стали — 0,65-1 мм.
Геометрия профлиста Н-75 не самая простая — две перемежающиеся трапеции разной длины. На широкой трапеции (её длина — 92 мм) располагается ребро жёсткости, увеличивающее несущую способность. На короткой трапеции (длина — 50 мм) ребра жёсткости нет.
Где применяют
Технические характеристики несущего профнастила Н-75 позволяют использовать его в узлах с повышенной нагрузкой. Строители рекомендуют следующие варианты применения:
- На кровлю (вариант А).
- На несъёмную опалубку.
- Для несущих конструкций.
Разумеется, никто не запретит вам поставить Н-75 на фасад или забор, если вы захотите. Но помните, что такой профнастил обладает очень высоким рельефом, из-за чего он смотрится на этих местах не слишком элегантно. Кроме того, на его производство уходит больше стали, а значит, он обойдётся вам дороже, чем не несущие виды профлиста на заборе или фасаде.
Геометрия профлиста Н-75 рассчитана на то, чтобы изделие использовали в виде каркаса жёсткости, на плоских крышах, в межэтажных перекрытиях, а также в качестве несъёмных опалубок.
Преимущества
Отличные технические характеристики и производство на заводе придают профнастилу Н-75 от компании «Металл Профиль» ряд преимуществ:
- Высокая несущая способность. Дополнительные рёбра жёсткости, а также высокий рельеф гофры позволяет изделию выдерживать очень серьёзные нагрузки. В частности, он может служить несъёмной опалубкой для последующей укладки монолитного армированного бетона.
- Коррозионная устойчивость.Множество защитных слоёв создают профнастилу Н-75 настоящую броню от коррозии.
- Стойкость к ультрафиолету. Покрытия профнастила Н-75 от компании «Металл Профиль» не выцветают на солнце десятки лет. Поэтому, даже находясь на кровле, он не особенно потеряет цвет.
- Устойчивость к пожарам. Сталь — негорючий материал, поэтому профлист от «Металл Профиль» может послужить барьером для распространения пожара.
- Лёгкий монтаж. Профлист Н-75 обладает правильной геометрией, поэтому его довольно легко установить самому.
- Гарантия качества. Компания «Металл Профиль» предоставляет официальную гарантию до 50 лет* на изделия собственного производства.
- Экономия средств. Вам не придётся тратить деньги на подкрашивание профнастила или пропитку специальными составами от пожара или плесени.
Итог
Технические характеристики профнастила Н-75 позволяют ему выдерживать крайне высокие нагрузки. Он не подвержен горению, не ржавеет и не выцветает десятки лет, а также не требует дополнительного ухода. Монтировать его следует в узлы, где он сможет в полной мере выполнить свою основную задачу — несущую.
*Более подробную информацию о гарантийных сроках можно найти на сайте metallprofil.ru в разделе «Документы».
В статье упоминаются категории:
Профилированный лист
В статье упоминаются товары:
Назад к списку
Читайте также:
Пять видов утеплителей для частного дома: какой выбрать
23 сентября 2022
Профнастил С- 44: обзор материала
16 сентября 2022
Для красоты и не только: выбираем крышу для дома
07 сентября 2022
свойства, сферы применения, основные виды
Профнастил МП-20 – востребованный строительный материал, широко применяемый в фасадных и кровельных работах. По своим характеристикам и назначению он является полным аналогом стенового профлиста С-20, он используется как в гражданском, так и в коммерческом строительстве. Его преимуществами стали сочетание небольшого веса с высокой коррозионной стойкостью.
Технические характеристики материала
Профнастил МП-20 представляет собой горячекатаный стальной лист с асимметричным профилем, в котором чередуются широкие и узкие полосы. Хотя обычно числовое значение в маркировке указывает на высоту профиля, в данном случае используется округленное числовое значение – волна у этой разновидности профнастила имеет высоту 18 мм. Производство этого материала ведётся в соответствии с ТУ 5285-002-78099614-2008, стальной лист для него изготавливается в соответствии с ГОСТ Р 52246-2004 или ГОСТ Р 52146-2003. Для противодействия коррозии металл снабжается цинковым или полимерным покрытием.
Особенностью этой марки профлиста является возможность двухстороннего использования. Профлист изготавливается в вариациях А, В и R. Первые два типа применяются преимущественно для возведения ограждений, а тип R используется для отделки кровли. Это связано с особенностями гофры: у разновидности R вершина трапеции имеет меньшую ширину, чем основание, это повышает несущую способность.
Этот тип профлиста обладает следующими техническими характеристиками:
- Толщина стального листа варьируется в пределах 0,4-0,8 мм. От этого показателя зависит прочность и вес покрытия: чем толще лист, тем большие механические нагрузки он способен выдерживать.
- Полезная ширина листа составляет 1100 мм, полная ширина – 1150 мм. Дополнительное пространство относится для помещения кромок внахлест при монтаже листов.
- Высота профиля составляет 18 мм, он имеет трапециевидную форму. Вершина трапеции имеет ширину 35 мм, основание – 67,5 мм.
- Производителем предусмотрен специальный вариант кровельного профнастила R, снабженного капиллярной канавкой для отведения избыточной влаги.
- Стандартная длина листа от производителя составляет от 0,5 до 12 м.
Для улучшения прочностных характеристик рекомендуется использовать для монтажа листы профнастила длиной не более 4 метров.
Одной из особенностей этого материала является нестандартная маркировка. Буквы МП указывают не на назначение, а на производителя «Металл Профиль». По характеристикам и несущей способности материал аналогичен стеновому профнастилу С-20.
Возможности применения профнастила МП-20
Профнастил МП-20 обладает выгодным набором эксплуатационных характеристик, которые гарантируют ему прочность и продолжительное использование. Слой цинка на поверхности стали создает надежный барьер для неблагоприятных атмосферных воздействий, слой полимерного покрытия гарантирует дополнительную защиту от коррозии.
Эта разновидность профилированного листа получила широкое применение в нескольких сферах строительства:
- Монтаж ограждений. Профлист используется для установки временных и капитальных заборов вокруг дачных и приусадебных участков, а также коммерческих и промышленных сооружений.
Такие заборы обеспечивают надежную защиту территории от постороннего проникновения, они способны выдерживать значительные механические нагрузки. Материал легко устанавливается: огородить даже большую территорию по периметру можно всего за несколько дней.
- Обшивка стен зданий промышленного и коммерческого назначения. Этот материал используется в качестве финишного верхнего слоя в составе вентилируемого фасада. Слой оцинкованного гофрированного металла с полимерным покрытием надежно оберегает стены от внешних воздействий и повышает срок их службы.
- Кровельные работы. Разновидность профнастила R подходит для укладки скатных кровель с любым наклоном и конфигурацией. Этот вид профлиста отличается достаточно высокой несущей способностью, он способен выдерживать продолжительную снеговую нагрузку. Для укладки кровельного покрытия используется профлист с толщиной основания не менее 0,5 мм – это обеспечивает крыше достаточную жесткость.
- Строительство гаражей, торговых киосков, павильонов, хозблоков, различных временных сооружений.
Стеновой профлист не только отличается прочностью, но и хорошо смотрится со стороны.
- Возведение перегородок в помещениях складов, ангаров., промышленных цехов. Это универсальное решение для разграничения пространства.
Эта разновидность профнастила подходит для решения самых разных задач в строительстве и отделке зданий. МП20 может использоваться в производстве утепленных сэндвич-панелей, применяемых в обшивке стен: помещение слоя утеплителя между двумя слоями профнастила позволяет создавать обшивку, устойчивую к промерзанию. Перечислена лишь часть возможностей использования этой разновидности профлиста.
Основные виды и характеристика покрытий профлиста МП20
Для длительного противодействия коррозии производитель предлагает следующие разновидности защитных полимерных покрытий:
- Agneta. Это специальное покрытие для кровельного профнастила, внешне точно копирующее натуральную медь. В структуре содержатся микрокристаллы, которые придают покрытию характерный металлический блеск, оно отлично смотрится и красиво переливается на солнце.
При этом, в отличие от природной меди, полимерный слой со временем не тускнеет и не покрывается патиной, покрытие будет оставаться таким же ярким в течение нескольких десятков лет. Оно обеспечивает эффективное противодействие коррозии, материал выдерживает продолжительное воздействие высокой влажности и температурных скачков.
- Пластизол. В основе этого покрытия используется слой поливинилхлорида, к которому добавляются специальные пластификаторы. Благодаря таким добавкам покрытие приобретает высокую эластичность: оно не деформируется и не растрескивается при резких колебаниях температуры и влажности. Пластизол имеет наибольшую толщину среди других видов покрытий – она достигает 200 мкм. В результате он обладает повышенной устойчивостью к появлению царапин и других механических повреждений.
- VikingMP. Это высокопрочное покрытие с матовой текстурой, оно основано на слое полиуретана. В составе дополнительно присутствует полиэфирный компонент: он улучшает эластичность и предотвращает появление микроскопических трещин при резких колебаниях температуры и влажности.
Покрытие надежно защищает металл от коррозии в течение длительного времени, а также предотвращает случайные повреждения при перевозке. Такой защитный слой подходит как для стенового, так и для кровельного профнастила, он долгое время не теряет первоначального цвета.
- Puretan. Это полимерное покрытие на основе полиуретана, в составе которого дополнительно присутствует полиамид. Он обеспечивает поверхности высокую прочность и устойчивость к механическим нагрузкам, а также предохраняет металл от воздействия коррозии.
- NormanMP. Это универсальное покрытие, которое применяется как для стенового, так и для кровельного профлиста. Оно приобрело широкую популярность благодаря улучшенной цветостойкости, способности противостоять механическим повреждениям, широкой цветовой палитре.
- Purman. Это специальное покрытие на полиуретановой основе, к которой добавлены гранулы полиамида. За счет такого химического состава материал приобретает повышенную устойчивость к агрессивному климатическому воздействию.
Он хорошо переносит ультрафиолетовые лучи и не тускнеет со временем, выдерживает продолжительный контакт с влагой и химически агрессивными веществами. В составе дополнительно присутствуют оксиды алюминия и циркония – они обеспечивают покрытию повышенную стойкость к выгоранию. Это практичное и долговечное решение.
- Ecosteel. Этот полимерный защитный слой по цвету и текстуре воспроизводит другие материалы: рисунок точно воспроизводит натуральное дерево или камень. Такое покрытие подходит для отделки зданий в эко-стиле: оно точно копирует внешний облик каменной кладки или древесины, но при этом не имеет недостатков, свойственных природным материалам. Покрытию не требуется сложный дополнительный уход, оно устойчиво к атмосферным воздействиям и механическим повреждениям.
- Cloudy. Это специальный материал на двухслойной основе, внешне копирующий натуральную черепицу. Такое покрытие подходит для кровельного профнастила: внешне оно точно воспроизводит традиционную глиняную кровлю, при этом оно будет отлично смотреться с стороны.
Материал рассчитан на длительное использование.
- Colorcoat Prisma. Это покрытие представлено в широком диапазоне цветовых оттенков, в том числе в линейке присутствуют варианты цвета металлик. В составе присутствует специальный слой Galvalloy из сплава цинка и алюминия он гарантирует улучшенное сопротивление коррозии.
- Полиэстер. Это один из наиболее распространенных типов защитных покрытий, оно отличается гладкой текстурой и предлагается в широком разнообразии расцветок. Гладкое блестящее покрытие на полимерной основе отлично смотрится на стороны, надежно предохраняет металл от коррозии, гарантирует ему защиту от преждевременного разрушения. Этот материал хорошо выдерживает низкие температуры, поэтому отлично подходит для использования в умеренных условиях климата.
Выбор подходящего покрытия зависит от типа и назначения профлиста, а также от конкретных условий эксплуатации на участке и требований к внешнему виду.
Преимущества профилированного листа МП20
Профнастил МП-20 стал широко востребованным в различных отраслях не только из-за простоты установки и широкого спектра полимерных покрытий, предлагаемых производителем. Он обладает еще несколькими значимыми преимуществами:
- Продолжительный срок использования. Материал с полимерным покрытием может эксплуатироваться до 30 лет, продолжительность работы материала с цинковым покрытием – до 15-20 лет. Металл приобретает устойчивость к коррозии, поэтому он не боится контакта с атмосферной влагой.
- Прочность и высокая несущая способность. Гофрированный металлический лист приобретает устойчивость к ветровым и снеговым нагрузкам, гофра становится дополнительными ребрами жёсткости, препятствующими изгибам.
- Небольшой вес. Легкий материал позволяет минимизировать нагрузку, которая кровля оказывает на фундамент. Снижение общего веса здания позволяет уменьшить затраты на установку основания.
- Эстетичный внешний вид. Профлист этой марки предлагается в широком диапазоне расцветок по каталогу RAL. Можно подобрать подходящее решение в соответствии с дизайн-проектом здания и другими деталями ландшафта. Стеновая обшивка или ограждение будут гармонично смотреться на участке, приятный цвет поможет украсить территорию.
- Стойкость к воздействию ультрафиолетового излучения. Благодаря специальным полимерным компонентам покрытие способно долгое время противостоять выгоранию: оно не теряет первоначального цвета и не разрушается под действием солнечных лучей.
- Широкий температурный диапазон эксплуатации. Этот материал подходит для применения в условиях любого климата, он выдерживает резкие перепады температуры.
- Быстрая и простая установка. Для работы с профнастилом не требуются специальные знания и сложное оснащение, достаточно базового набора навыков и простых инструментов.
Данные преимущества обеспечили этой разновидности профлиста постоянный спрос при использовании в строительных и отделочных работах. Дополнительным плюсом можно назвать относительно низкую стоимость: это недорогой материал, доступный широкому кругу покупателей.
Профлист МП-20 станет недорогим и практичным решением как для частного, так и для коммерческого строительства. Продукция компании «Металл Профиль» завоевала отличную репутацию на рынке благодаря прочности и высокому качеству.
Аналоги МП-20
- Для кровли: С21, С44, МП10, МП35, НС35, Н60, Н75, Н114
- Для забора: С8
- Для фасада: С8, С21, НС35
В статье упоминается:
ПР Прозрачный
Цена: 3 663 ₽/шт
Итого: 3 663 ₽
Заказать
Читайте другие наши статьи
- Профнастил С21 — характеристики профлиста, сферы применения и особенности покрытия
- Профлист С8: характеристики, область применения, преимущества материала и виды покрытий
Несущий профнастил и его несущая способность
Существует достаточно много разновидностей профилированного материала, каждая из которых предназначена для специфических целей.Оригинальной и поистине, революционной идеей для современного строительства стал несущий профнастил, который применяется практически повсеместно. Перекрытия, несущие достаточно большую нагрузку, кровли чаще всего монтируют с помощью этого материала.
Цеха, промышленные предприятия, торговые центры, крупные склады и многое другое оформлены в тех или иных местах мощными листами с волнообразной поверхностью.
Именно там, где предполагается большая нагрузка на строительную конструкцию, целесообразнее всего применять стеновой профнастил, предназначенный для несущих функций.
Содержание
- Чем отличается несущий металлопрофиль от остальных
- Характеристики материала
- Несущие способности и применение
Чем отличается несущий металлопрофиль от остальных
Обратите внимание! Все виды профилированных материалов имеют гофрированную поверхность. Это делается для повышенной жесткости материала, ведь для его производства используются достаточно тонкие листы. И именно специально сделанные продольные волны придают ему требуемую прочность и стойкость к нагрузкам.
Кровельный профнастил имеет вес в среднем до 8 кг на каждый квадратный метр.
Сравните этот вес с тяжестью и громоздкостью железобетонных плит, и станет понятно, что профнастил несущий использовать гораздо выгоднее.
Чем же отличается профилированный материал из оцинкованной стали от давно привычных бетонных конструкций?
- Легкий вес при удивительной прочности.
- Недорогая стоимость по сравнению с другими материалами.
- Простота транспортировки, а также быстрота и легкость монтажа.
- Практически нет давления на стены и фундамент строений, в отличие от тяжелых бетонных перекрытий.
- Оцинковка и покрытие из полимера создает надежную защиту и долговечность листам.
- Высокий коэффициент устойчивости к различного рода воздействиям. Не боится влаги, не разрушается под воздействием высоких и низких температур. Устойчив к механическим воздействиям, огню, ультрафиолету.
- Гигиеничен, не загрязняет окружающую среду.
- Благодаря дополнительным канавкам приобретает повышенную жесткость, долговечность и надежность.
- Прекрасно подходит для монтажа не только перекрытий, но и как кровельное покрытие. В этом случае служит даже дольше обычных профильных листов.
- Срок эксплуатации не только соответствует нормам, но и превосходит все другие материалы.
Из всех разновидностей гофрированной оцинкованной стали несущий вариант выделяется еще и тем, что имеет наибольшую толщину листов. Если для обычного профнастила толщину 0,5мм принято считать средней, то для данного типа стройматериала она является минимальной.
Это неудивительно, ведь несущая способность профнастила имеет очень высокий коэффициент. А дополнительные продольные выемки увеличивают жесткость в несколько раз. Высота гофры тоже отличается от стандартов, и составляет в среднем от 44 мм до 115 мм.
Принято считать, что этот тип материала, возможно, использовать не только для монтажа кровли, но и перекрытий. Это так, перекрытия получаются предельно прочными и надежными.
Однако из несущей разновидности получаются прекрасные покрытия для кровель, мощные заборы и ворота, большегрузные контейнеры. Можно выстроить и частный гараж, и огромный ангар – эти строения будут служить очень долго, не ржавея и не требуя ремонта.
Выпускается достаточно много марок листов именно этой категории. Каждая из них имеет свои характеристики и особенности, о которых мы сейчас и поговорим немного подробнее.
Характеристики материала
Профнастил Н-75
Известно, что каждый тип профнастила обозначается маркировкой, указывающей на его основное предназначение.
Материал, про который мы с вами сейчас говорим, обозначается в номенклатуре буквой «Н», что означает «несущий». Но есть еще и марка «НС» — несуще-стеновой. Последний отличается лишь высотой гофры – она меньше, чем у несущего, и составляет 35-44 мм.
Соответственно, слишком большую нагрузку он не предназначен нести, и применяется больше для обшивки стен и кровель, нежели для монтажа мощных перекрытий. Однако, непромышленные постройки средней величины (сараи, гаражи, калитки и заборы, и прочее) из него вполне можно построить, не опасаясь за безопасность конструкции.
Марка «Н» имеет высоту гофры 60-114 мм и применяется для монтажа самых крепких и надежных металлоконструкций.
Данный профнастил — несущая способность его считается наивысшей, идеально подходит для изготовления перекрытий, опалубки несъемного типа, кровли промышленных строений, межэтажных перегородок, и многого другого.
Рядом с буквой, маркирующей назначение материала, производители ставят цифру. Она означает высоту гофры у листов. Вот технические характеристики некоторых типов профнастила:
- Н 60 845. ГОСТ 24045-94, профиль высотой 60 мм, толщина листов 0.5 – 1.0 мм, габаритная ширина листа – 902 мм, полезная ширина листа – 845 мм, покрытие полимерное или оцинкованное, несущая способность – средняя;
- Н 75. ГОСТ 24045-94, профиль высотой 75 мм, толщина листов 0.5 – 1.0 мм, габаритная ширина листа – 800 мм, полезная ширина листа – 750 мм, покрытие оцинкованное, несущая способность – высокая;
- Н 114-600. ГОСТ 24045-94, профиль высотой 114 мм, толщина листов 0.7 – 1.2 мм, габаритная ширина листа – 646 мм, полезная ширина листа – 600 мм, покрытие полимерное или оцинкованное, несущая способность – наивысшая.
- Н 114-750. ГОСТ 24045-94, профиль высотой 114 мм, толщина листов 0.5 – 1.0 мм, габаритная ширина листа – 800 мм, полезная ширина листа – 750 мм, покрытие полимерное или оцинкованное, несущая способность – наивысшая при увеличенной ширине листов.
- Н 57. ГОСТ 24045-94, профиль высотой 57 мм, толщина листов 0.
4 – 1.0 мм, габаритная ширина листа – 750 мм, полезная ширина листа – 700 мм, покрытие полимерное или оцинкованное, несущая способность – высокая.
Обратите внимание! В большинстве случаев перед постройкой той или иной конструкции требуется рассчитать коэффициент будущей нагрузки и вычислить несущую способность материала. Вычисления делаются, опираясь на данные о максимальных нагрузках на определенную марку профлиста. Стоит заметить, что приложенные к каждой марке данные указывают среднюю возможную нагрузку. Предельная же нагрузка прямо пропорциональна изменениям в конструкции. Расчет производится из значения кг/м, то есть – нагрузка при шаге в 3,5м корректируется на коэффициент 0,735.
Несущие способности и применение
Вариант использования несущего профнастила
Как мы поняли, несущая способность материала зависит от толщины стали и высоты гофры. Повышенную прочность материалу придают дополнительные канавки, выполненные помимо основных волн на профиле.
Если у материала средняя несущая способность профнастил вполне можно применять точно так же, как и обычные профилированные листы. То есть – для кровельных покрытий, строительства гаражей, хозяйственных помещений, оград, или для обшивки стен.
Дополнительно проложенный утеплительный слой создаст вместе со стальным оцинкованным материалом идеально прочную и долговечную защиту. К примеру, кровля или стены, отделанные листами со средней высотой гофры, прослужат, не меняя своих качеств, от 50 и выше лет.
В покраске поверхности нет необходимости, так как листы уже покрыты слоем цинка, защитным полимером и краской. Цветовая гамма очень разнообразна, поэтому проблем в выборе не возникнет.
Совет! Профнастил с высоким коэффициентом несущей способности желательно использовать для кровель с небольшим уклоном (меньше 7°). Заметьте – чем толще лист, тем большую массу снега он выдержит в зимнее время. Для крыш больших строений, где снежный покров будет накапливаться в очень больших количествах, несущие марки материала просто незаменимы.
Поэтому, несущий тип профлистов применяется практически повсеместно там, где возводятся здания, предприятия, заводы, торговые центры и многое другое.
Вениамин
Задать вопрос
Задавайте вопросы/пишите рекомендации
Помогла ли вам статья?
Несущий профнастил — самый прочный и надежный материал из категории профилированных листов
Профилированный лист производится в самых разных видах и для самых различных назначений. Среди всех типов данного материала особо выделяется несущий профнастил. Он отличается универсальностью и благодаря этому может применяться в любых видах строительных работ, где применяется профилированный лист. Чаще всего несущий профлист можно встретить на кровле или перекрытиях, несущих большую степень нагрузки. Данный вид профлиста с успехом используется на крупных складах, торговых центрах и промышленных предприятиях.
Отличия несущего профнастила от прочих видов данного материала
Размеры профнастила Н60
Стоит отметить, что все разновидности профнастила имеют волнообразную поверхность (гофру). Именно она придает сравнительно тонкому листу металла такую прочность и стойкость к различным видам нагрузок.
Вес квадратного метра несущего профилированного листа благодаря его конструкции достигает всего лишь 8 килограмм. Это выгодно его отличает от других материалов, применяемых для возведения кровли, например, от железобетонных плит.
К основным достоинствам несущего профилированного листа можно отнести:
- Высокий срок эксплуатации.
- Возможность использования не только для кровли, но и для различного рода перекрытий.
- Повышенная надежность и жесткость, обеспечиваемая дополнительными канавками.
- Экологичность.
- Повышенная устойчивость к воздействиям различного плана. Несущий профнастил не восприимчив к ультрафиолетовым лучам, огню, механическим воздействиям, высоким и низким температурам и повышенной влажности.
- Дополнительная защита в виде оцинкованного и полимерного покрытия.
- Небольшой вес, не оказывающий существенного давления на фундамент и стены здания.
- Легкость и быстрота монтажа, а также простота транспортировки.
- Небольшая стоимость по сравнению с железобетонными плитами.
- Удивительная прочность, сочетающаяся с небольшим весом.
Еще одно отличие профилированного несущего листа от других типов профнастила – толщина используемого при производстве материала. Для обычных видов профлиста средняя толщина материала, применяемого при производстве, равняется 0,5 миллиметра. В то время как такой же показатель для несущего профнастила соответствует минимальной толщине листа. Благодаря толщине и продольным выемкам, имеющимся на материале, несущий профнастил обладает очень высоким коэффициентом несущей способности. Увеличивает данный показатель также еще и приличная высота гофры. В среднем она составляет 44–115 миллиметров.
Несущий профнастил довольно часто применяется не только для монтажа крыш, но и для сборки большегрузных контейнеров, ворот, заборов и многих других перегородок и перекрытий. Из такого материала можно построить как небольшую мастерскую, так и огромный ангар для самолетов. В любом случае конструкция будет прочная и долговечная.
Помимо прочего, несущий профилированный лист имеет несколько модификаций. Они отличаются между собой некоторыми характеристиками, которые нужно учитывать при возведении определенного вида строений.
Характеристики материала
Кровля из несущего профнастила
Каждый отдельный тип профлиста имеет определенную маркировку, состоящую из цифр и букв. Для того, чтобы обозначить несущий профлист, применяется буква «Н». Также профнастил может иметь маркировку «НС». Такое обозначение переводится как несуще-стеновой. Такой материал имеет несколько меньшую волну, чем несущий профилированный лист. Гофра у несуще-стенового профлиста имеет высоту от 35 до 44 миллиметров.
Применять материал с маркировкой «НС» желательно только для кровель с небольшой нагрузкой. Также его не стоит использовать для установки мощных перекрытий. Несуще-стеновой профнастил может неплохо использоваться для здания средней величины. К примеру, из такого материала выйдет неплохой гараж, сарай, забор или калитка.
Материал с маркировкой в виде буквы «Н» оснащен волной высотой 60 – 114 миллиметров. Благодаря этому он может использоваться даже для самых надежных и крепких конструкций.
Профнастил марки «Н» имеет наивысшую несущую способность. Поэтому он прекрасно подходит для сооружения межэтажных перегородок, кровли промышленных строений, опалубки несъемного вида и изготовления перекрытий.
Рядом с буквой в маркировке имеется и цифра. Она обозначает высоту волны (гофры) у профлиста. Для того, чтобы подробнее разобраться в видах несущего профилированного листа, понадобится рассмотреть самые популярные маркировки данного материала и их характеристики.
Характеристики марки профнастила Н60
- Марка Н-57. Имеет высокую несущую способность, полимерное или оцинкованное покрытие, полезную ширину листа – 70 сантиметров, габаритную ширину – 75 сантиметров, толщина колеблется в пределах от 0,4 до 1 миллиметра.
Высота профиля такого материала равняется 57 миллиметрам. Изготавливается изделие согласно ГОСТ 24045-94.
- Марка Н-114-750. Имеет наивысшую при увеличенной ширине листов несущую способность, полимерное или оцинкованное покрытие, полезную ширину листа – 75 сантиметров, габаритную ширину – 80 сантиметров, толщина может быть в пределах от 0,5 до 1 миллиметра. Высота профиля такого материала равняется 114 миллиметрам. Изготавливается согласно ГОСТ 24045-94.
- Марка Н-114-600. Имеет наивысшую несущую способность, полимерное или оцинкованное покрытие, полезную ширину листа – 60 сантиметров, габаритную ширину – 64,6 сантиметра, толщина колеблется в пределах от 0,7 до 1,2 миллиметра. Высота профиля такого материала равняется 114 миллиметрам. Изготавливается изделие согласно ГОСТ 24045-94.
- Марка Н-75. Имеет высокую несущую способность, оцинкованное покрытие, полезную ширину листа – 75 сантиметров, габаритную ширину – 80 сантиметров, толщина может быть в пределах от 0,5 до 1 миллиметра.
Высота профиля такого материала равняется 75 миллиметрам. Изготавливается согласно ГОСТ 24045-94.
- Марка Н-60-845. Имеет среднюю несущую способность, полимерное или оцинкованное покрытие, полезную ширину листа – 84,5 сантиметра, габаритную ширину – 90,2 сантиметра, толщина колеблется в пределах от 0,5 до 1 миллиметра. Высота профиля такого материала равняется 60 миллиметрам. Изготавливается изделие согласно ГОСТ 24045-94.
Перед покупкой материала и началом строительства стоит обязательно вычислить степень предполагаемой нагрузки конструкции. Затем нужно выбрать подходящий материал, обладающий необходимой несущей способностью. Не стоит забывать, что в маркировке указана средняя степень предполагаемой нагрузки. Данный показатель может колебаться в зависимости от особенностей конструкции, на которую крепится материал. Например, если рассматривать кровлю, степень нагрузки на квадратный метр будет выше при слишком редкой обрешетке и соответственно, ниже при сплошной обрешетке кровли.
Применение и несущие способности профнастила марки «Н»
Профнастил в качестве межэтажных перекрытий
Из указанных выше показателей можно понять, что чем большей высотой гофры и толщиной листа обладает самонесущий профнастил, тем более высокую нагрузку он может выдержать. Помимо главных волн на профнастиле могут быть также повышающие прочность специальные канавки.
Если материал обладает средним показателем несущей способности, он может свободно использоваться в качестве обычных профилированных листов. Из такого профнастила сооружаются ограды, хозяйственные помещения, гаражи, кровельные покрытия, а также проводится обшивка зданий.
Для большей долговечности в союзе с несущим профилированным листом используется утеплитель. Они не только сделает теплым чердачное помещение, но и поможет прослужить профлисту большее количество лет.
Окрашивать профнастил маркировки «Н» не нужно. Они покрываются защитным слоем, состоящим из цинка или цинка и полимера. К тому же несущие профлисты выпускаются в различных расцветках, что существенно облегчает создание единого колора для здания.
Не стоит тратиться в экономическом плане на слишком дорогие профлисты. Например, материал с высокой несущей способностью предназначен для кровли с уклоном меньше семи процентов. Использовать такой профлист для других типов крыш не обязательно и к тому же затратно. В основном профилированный лист с высокой степенью несущей способности используется для больших по площади строений, где в зимнее время снег накапливается в огромных количествах.
Также хорош несущий профилированный лист при сооружении межэтажный перекрытий. В таком случае материал служит в качестве опалубки. В последнюю вкладывается арматура и заливается бетон. Такой способ хорош во многих отношениях. Он не требует дополнительных материалов, легок в процессе транспортировки конструкций на место установки, быстр и сравнительно не дорог.
Благодаря всем своим преимуществам несущий профнастил постоянно пользуется популярностью. Его ежедневно можно увидеть на строительстве торговых центров, заводов, предприятий и прочих зданий.
Определение предельных значений веса гофрированных коробок
Когда дело доходит до отправки вашей продукции, убедитесь, что она находится в коробке, которая не только выдержит ее вес, но и сохранит ее в безопасности во время транспортировки, а также является обязательным условием для любого бизнеса.
Хотя вы можете сбегать в местный супермаркет или почтовое отделение и взять пачку их коробок со складскими запасами, вы рискуете повредить свой продукт, переоценив ограничения по весу коробки.
Чтобы избежать этой проблемы, мы разделили весовые категории гофроящиков и их классы.
Определение предельных значений веса гофрокоробов
В целях сравнения мы включили результаты испытания на разрыв по Маллену и испытания на сжатие краев (ECT). Испытание на разрыв показывает, какое давление может быть приложено до того, как стенка коробки разорвется.
Испытание на сжатие кромки — это показатель давления сверху вниз, необходимого для того, чтобы коробка была смята. Это важно, если вам нужно сложить несколько коробок, особенно на складе, и является наиболее популярным стандартом коробок.
Какие факторы влияют на прочность коробок из гофрокартона?
Существует несколько факторов, влияющих на общую прочность коробок из гофрокартона, таких как тип бумаги, используемой для изготовления вкладыша, профиль гофрокартона и уровень толщины бумаги-основы, используемой для изготовления вкладыша и гофрокартона.
Количество вес и тип бумаги в совокупности играют решающую роль в способности коробки из гофрокартона выдерживать вес других упаковок в пути. А гофрокоробки можно классифицировать по их грузоподъемности, например:
Одностенный | Чрезвычайно легкий
Одностенный | До 65 фунтов
Одностенный | 66–100 фунтов 90 003
Двойные стенки | 81 — 120 фунтов
Двойные стенки | 121 — 180 фунтов
Весовой класс гофроупаковки, который вам нужен, зависит от типов товаров, которые вам нужно отправить. К счастью, каждую весовую категорию можно заказать оптом или в небольшом объеме, а это означает, что мы предоставим вам все, какие бы упаковочные решения вам ни понадобились.
Одностенный гофрокартон | Чрезвычайно легкий вес
При отправке чрезвычайно легких продуктов весом до 20 фунтов использование гофрированных материалов с рейтингом прочности на разрыв 125# или рейтингом 23 ECT обеспечит достаточную защиту и долговечность при минимальных затратах на упаковку.
Ожидается, что ваш товар немного тяжелее 20 фунтов, но легче 35 фунтов, важно выбрать вариант коробки из гофрированного картона, который имеет рейтинг испытания на разрыв 150 # и 26 ECT, чтобы учесть дополнительный вес.
Чрезвычайно легкие коробки из гофрокартона обычно изготавливаются из одностороннего картона, то есть они включают один гофрированный наполнитель, приклеенный к одному плоскому листу льняного картона. Это оставляет каннелюры видимыми внутри, а материал легко обернуть вокруг предметов.
Когда речь идет о продуктах с малым весом, использование этих типов гофрированных материалов также обеспечивает превосходную защиту от смятия краев или повреждений при штабелировании во время транспортировки.
Есть вопросы о нашей индивидуальной упаковке? Ознакомьтесь с бесплатным руководством ниже:
Одностенный гофрокартон | До 65 фунтов
Для продуктов, которые весят более 35 фунтов, но менее 65 фунтов, выбор гофрированного материала с рейтингом испытания на разрыв 175 # или 200 # (29 ECT, 32 ECT соответственно) является обязательным условием для обеспечения безопасности вашей упаковки и продуктов. .
Коробки из гофрированного картона с пределом прочности на разрыв 175# (29 ECT) могут выдерживать до 50 фунтов при сохранении целостности конструкции и прочности коробки. Коробки с разрывным рейтингом 200 # (32 ECT) могут выдерживать 65 фунтов.
32 ECT и 200# Одностенные коробки Mullen являются наиболее стандартными коробками из гофрокартона. Изготовленные из одного гофрированного материала, вклеенного между двумя листами лайнера для дополнительной прочности, они бывают разных размеров, чтобы удовлетворить ваши потребности в упаковке и транспортировке.
Одностенный гофрированный картон | 66-100lbs
С увеличением веса добавляются конструктивные требования к транспортировке, и как только ваш продукт достигает веса 66+ фунтов, важно выбрать гофрированный материал с рейтингом прочности на разрыв 275# (44 ECT) или выше.
Включение коробок из гофрокартона с ECT не менее 44 означает, что материал может выдерживать до 100 фунтов без риска повреждения конструкции или поломки коробки. Эти сверхпрочные одностенные ящики способны выдерживать больший вес при транспортировке, транспортировке и хранении.
Хотя некоторые одностенные коробки из гофрокартона могут выдерживать нагрузку до 120 фунтов (рейтинг испытаний на разрыв 350 # и ECT 55 #), этот диапазон обычно считается переломным моментом, когда вы хотите начать думать о конструкции с двойными стенками для дополнительной долговечность.
Двойная стенка означает наличие трех листов облицовочного картона с двумя наполнителями между ними, образующих две «стенки» и значительно повышающих прочность коробки.
Гофрированный картон с двойными стенками | 81–120 фунтов
При отправке товаров весом более 80 фунтов гофрированные материалы должны иметь дополнительные слои защиты и прочности. Двойные гофрированные материалы с добавлением материала и дополнительной «стенки» значительно увеличивают прочность коробки.
Коробки начального уровня с двойными стенками начинаются с рейтинга ECT 48 и рейтинга Mullen Test 275#, что означает, что они могут выдерживать вес до 100 фунтов, сохраняя структурную целостность, безопасность и долговечность при транспортировке и хранении.
Следующим по прочности ящиком является 51 ECT или 350# Mullen с двойными стенками, в котором используется более прочная облицовочная доска, способная выдержать до 120 фунтов.
Совет для профессионалов: для более легких продуктов (менее 80 фунтов) также доступен гофрированный материал с двойными стенками, с рейтингом ECT 42 и рейтингом испытания на разрыв 200 #, эти коробки могут выдерживать до 80 фунтов, в то время как обеспечивая превосходную защиту его содержимого.
Гофрированный картон с двойными стенками | 121-180lbs
По мере того, как вес вашей посылки увеличивается, есть вероятность, что ее стоимость также значительно возрастет. При повышенной стоимости нет времени экономить на упаковке; вместо этого пришло время призвать большие пушки – тройную стену.
Здесь четыре листа облицовочной плиты с тремя средами между ними образуют 3 «стены» для максимальной прочности. Благодаря тройному уровню защиты эти коробки из гофрокартона имеют рейтинг от 400 до 600 при испытании на разрыв и от 61 до 82 ECT. Эти типы ящиков могут вместить до 180 фунтов материала, обеспечивая при этом дополнительную безопасность и прочность конструкции при транспортировке.
Пределы веса гофрокартона | Работайте с проверенными поставщиками
Помимо способности выдерживать разный вес, коробки из гофрокартона являются одним из лучших решений для промышленной упаковки благодаря их способности защищать ваши продукты, персонализировать ваш бренд и поддерживать низкие общие затраты (не говоря уже о экологические льготы).
Возможности безграничны, от самого легкого до самого тяжелого предмета есть коробка из гофрированного картона, которая надежно удержит ваш продукт от начала до конца!
Для получения дополнительной информации о нестандартных упаковочных решениях свяжитесь с нами по адресу CS Packaging сегодня или загрузите наше бесплатное руководство по защитной упаковке ниже:
Примечание редактора: эта статья была первоначально опубликована в октябре 2020 г. и была обновлена в сентябре 2022 г. новая и актуальная информация.
9 Методы испытаний гофрированных коробок для обеспечения качества упаковки
Согласно FICCI, картонные изделия составляют более 30% упаковочной промышленности. Это потому, что гофрокоробки довольно популярны. Обычные контейнеры с прорезями, например, являются одним из наиболее широко используемых типов ящиков для транспортировки и хранения. Гофрокартон недорогой, прочный и экологически чистый. Однако не все ящики одинаковы. То есть они сильно различаются по прочности на сжатие, толщине, химической стойкости и другим факторам.
Вам необходимо знать это, когда вам нужно выбрать подходящую гофрокоробку для вашей упаковки. Прочность и конструкция картона напрямую влияют на вес, который может выдержать коробка. Слишком слабая коробка может проколоться или рухнуть. С другой стороны, чрезмерная коробка означает, что вы переплачиваете за материал и увеличиваете экологические потери.
Чтобы определить, насколько коробки из гофрокартона выдерживают внешние воздействия, чтобы помочь вам принять обоснованное решение при выборе коробок, производители используют несколько процедур тестирования.
Вот обзор распространенных методов испытаний гофрокоробов, используемых для проверки прочности гофроящиков.
Методы испытаний на гофрированную коробку:
- Тест прочности разрыва
- Тест на краю 2 одиночный
- Устойчивость к водным сопротивлениям с помощью склеивания
- Sizing Tester
- Paper Grammage and Blounness
- 555.
- Испытание коробки на сжатие
- Химический анализ при испытании коробки из гофрированного картона
- ЧТО : Испытание ящика на прочность при воздействии давления
- ПОЧЕМУ : Для определения точного веса ящика, который может выдержать грубое обращение гофрированного картона при воздействии силы или давления. В этой процедуре испытаний резиновая диафрагма используется для приложения давления к стенкам гофрированного ящика до тех пор, пока он не лопнет. Диафрагма расширяется с помощью гидравлики, и при расширении диафрагмы гофрокартон разрывается под давлением.
Прочность на разрыв измеряется в килограммах на квадратный сантиметр. Коэффициент разрыва определяется как тысячекратное значение прочности на разрыв, деленное на вес доски.
Коэффициент разрыва = прочность на разрыв (кг/см2) x 1000/граммаж (GM/M2)
- Что : поперечное наражение.
, прочность при штабелировании, выносливость при транспортировке поддонов
Одним из самых популярных методов проверки прочности коробок из гофрокартона при штабелировании является испытание на раздавливание краев или ECT.
Каждая сторона гофрированного ящика состоит из листов, состоящих из трех или более слоев. Как правило, тонкий лист с канавками и выступами помещают между двумя плоскими листами. Эти канавки и гребни, также известные как канавки, обеспечивают анизотропную прочность коробки. Это означает, что ящики могут выдерживать большую силу с одного направления. Испытание на раздавливание по краям, испытание на правую сторону или испытание на плоское сжатие помогают определить это.
В тесте на раздавливание краев к одной стороне коробки, перпендикулярной ребрам, прикладывается усилие до тех пор, пока коробка не раздавится. В тесте Ring Crush для проверки используется кольцо, вырезанное из коробки. Во время испытания на плоское сжатие с одной стороны прикладывается чрезмерная сила.
Результаты испытания на раздавливание кромки измеряются в фунтах на погонный дюйм несущей нагрузки кромки, но представляются как ЕСТ.
ECT дает вам точное представление о прочности ящика, когда он сложен и отправлен на поддонах. Кроме того, в коробке из гофрированного картона, сертифицированной по стандарту ECT, используется меньше материала, чем в эквивалентной коробке, прошедшей испытание на разрыв, чтобы обеспечить эквивалентный уровень прочности. Это означает, что дешевле и менее расточительно покупать коробки с рейтингом ECT оптом.
Однако важно знать, что приведенные выше результаты (общая прочность коробки) могут различаться в зависимости от состава каждого гофрированного листа. Следовательно, знание типа гофры важно, прежде чем принимать решение.
- ЧТО : Проверка водостойкости клеевых швов гофрированного картона
- ПОЧЕМУ : Проверка воздействия климатических условий, влагопроницаемости, водопоглощения воды, проверка водостойкости склеивания или герметизации также важна.
Для некоторых приложений Стандарт FEFCO 9 используется для проверки водонепроницаемости склеивания коробок из гофрированного картона.
В этом типе испытаний гофрированный картон погружают в воду, обнажая клеевые швы, чтобы проверить прочность сцепления и водопоглощение.
- ЧТО : Проверка водонепроницаемости и измерение увеличения веса при воздействии воды
- ПОЧЕМУ : Проверка качества коробки, пористости
склонность поглощать воду и удерживать ее. Тестер Cobb Sizing используется для определения степени поглощения воды.
В этом испытании гофрированный картон сначала подвергается воздействию воды. Затем вода выдавливается из образца под давлением. Обычно, в зависимости от качества, вся вода не удаляется, несмотря на то, что плита прижимается тяжелым стальным роликом. Разница в весе из-за задержанной воды известна как значение Кобба.
Чем ниже значение Cobb, тем выше водостойкость.
Тест Кобба требуется для некоторых сертификатов, особенно для тех, которые связаны с упаковкой опасных материалов.
- ЧТО : Проверка поверхностной плотности и толщины
- ПОЧЕМУ : Проверка качества и жесткости коробки
Масса и толщина являются двумя наиболее фундаментальными свойствами гофрированного картона, которые определяют качество коробки. В спецификациях на гофроящики не указывается «лучший» вес или толщина, и они полностью основаны на ваших требованиях.
Если требуется больше набивки, используется коробка большей толщины. Канавки профнастила крупнее и набирают в них больше воздуха. Тонкие доски с плотными каннелюрами имеют большую плотность. Такие коробки нужны, когда упаковка должна быть более компактной и жесткой.
Изображение предоставлено: Shanghai GL
Толщина обычно измеряется в (миллиметрах) мм, а плотность выражается в граммах на квадратный метр (г/м2).
Более тонкие картоны легче сгибаются, они легче и лучше подходят для печати или детализации.
Более толстые более прочные и подходят для перевозки тяжелых грузов. Обычно тип канавки (A, B, C, E или F) определяет прочность картона, причем C является наиболее распространенным (4,0 мм).
- ЧТО : Испытание на стойкость к проникновению острыми твердыми предметами
- ПОЧЕМУ : Для проверки прочности и устойчивости картона во время транспортировки
Сопротивление проколу проверяет, насколько хорошо коробка может выдерживать удар, оказываемый грузом пирамидальной или треугольной формы. Стандарты испытаний гофрированных коробок на устойчивость к проколам включают FEFCO 5 или ISO 3036.
Печать является неотъемлемой частью упаковки. При использовании различных методов печати важно проверить, насколько хорошо этикетки или отпечатки могут противостоять истиранию или истиранию. Для этой цели используются испытания на стойкость к истиранию или устойчивость к истиранию. Существует тест Сазерленда на истирание, который является стандартной процедурой тестирования.
Поверхности с покрытием, такие как бумага, пленка, картон и все другие печатные материалы, тестируются с помощью этой процедуры.
Также доступны альтернативные методы испытаний коробок из гофрированного картона для проверки устойчивости к истиранию. К ним относятся ротационные тестеры на истирание и даже ручное протирание. Испытание на стойкость к истиранию особенно важно для фармацевтической или медицинской промышленности, где разборчивость этикетки имеет первостепенное значение.
- ЧТО : Испытание на сжатие гофрированного ящика
- ПОЧЕМУ : Измерение прочности при штабелировании груза на поддоне
нагрузка, которую коробка может принять на себя, прежде чем она деформируется, и степень, в которой она деформируется. Это дает нам хорошее представление о том, сколько коробок можно сложить вместе, не повредив содержимое самой нижней коробки. Этот тест имеет решающее значение для проверки прочности ящиков и требуется в большинстве отраслей, перевозящих ящики навалом.
Изображение предоставлено: Testing Instruments
Коробки тестируются в разных положениях. Если в конструкции короба используются внутренние опоры, такие как деревянная опора или прокладка из гофрированного картона, то такие факторы также учитываются.
Прочность на сжатие гофрированной коробки также можно рассчитать по формуле Макки, где учитываются значения испытания на сжатие кромки (ECT), толщины гофрокартона (CBT) и периметра коробки (P).
В соответствии с формулой McKee: Прочность на сжатие = 5,874 * ECT * CBT0,508 * P0,492
- WHAT : Проверка устойчивости упаковки к химическим веществам
5 соответствие нормативным требованиям
- Что : поперечное наражение.
Химический анализ требуется для определенных применений, когда проверяются природа древесноволокнистой плиты, а также ее устойчивость к определенным химическим веществам. Анализ древесноволокнистой плиты включает микроскопическое исследование плиты, чтобы увидеть, какие типы бумаги используются для изготовления древесноволокнистой плиты. Кроме того, также определяется влажность, а также рН плиты.
Bizongo является 8-м по величине поставщиком коробок из гофрокартона в Индии! Посмотрите, как мы можем обеспечить 100% наличие гофрокоробов для вашего бизнеса.
Процедуры тестирования коробок из гофрированного картона помогут вам определить тип коробки, соответствующий вашим бизнес-требованиям. На большинстве коробок имеется штамп Сертификата производителя коробок, в котором указаны технические характеристики и прочность коробки.
Например, значение ECT позволяет рассчитать вес, который может нести посылка. Или тест на сжатие коробки помогает определить прочность при штабелировании, что особенно важно при отгрузке и транспортировке.
Найдите время, чтобы найти идеальную коробку. Это может сэкономить вам много затрат и снизить потери материала.
Узнайте больше о способах оптимизации закупок гофроящиков от экспертов-
youtube.com/embed/RhyxeZHXbhs»>
Прочность гофрокоробов | Упаковочные материалы в Мэриленде и Пенсильвании
Перейти к содержимому
Прочность гофроящика начинается с его материала.
Гофрированный лист состоит из двух основных компонентов – облицовочного картона и среднего. Линейный картон — это плоская бумага, которая покрывает обе стороны листа, а среда — это «рифленая» или изогнутая бумага, расположенная между обоими вкладышами. Флейта, прикрепленная к облицовочным плитам с помощью клея на крахмальной основе, сопротивляется изгибу и давлению со всех сторон. При вертикальном размещении на концах флейты образуют вертикальные колонны, способные выдерживать значительный вес.
Чтобы убедиться, что материал коробки, которую вы покупаете, соответствует отраслевым стандартам, нужно найти Сертификационную печать производителя, обычно напечатанную на одном из нижних клапанов коробки. Штамп идентифицирует материал как «одностенный», «двойной» или «тройной».
Минимальное испытание на разрыв, одностенные, двустенные (фунты на кв. дюйм) | Минимальное испытание на сжатие кромки (ECT) (фунты на дюйм ширины) | Минимальный общий вес обшивки, включая центральную обшивку(и) двойных стенок | Максимальный вес коробки и содержимого (фунты) | Добавлены максимальные внешние размеры, длина, ширина и глубина (дюймы) |
---|---|---|---|---|
ОДНОСТЕНОЧНЫЙ | ||||
125 | 23 | 52 | 20 | 40 |
150 | 26 | 66 | 35 | 50 |
175 | 29 | 75 | 50 | 60 |
200 | 32 | 84 | 65 | 75 |
250 | 40 | 111 | 80 | 85 |
275 | 44 | 138 | 95 | 95 |
350 | 55 | 180 | 120 | 105 |
ДВОЙНАЯ СТЕНКА | ||||
200 | 42 | 92 | 80 | 85 |
275 | 48 | 110 | 100 | 95 |
350 | 51 | 126 | 120 | 105 |
400 | 61 | 180 | 140 | 110 |
500 | 71 | 222 | 160 | 115 |
600 | 82 | 270 | 180 | 120 |
E ФЛЕЙТА | ||||
150 | 26 | 66 | 35 | 50 |
200 | 32 | 84 | 50 | 60 |
Он также сертифицирует испытание на разрыв по Маллену (наиболее распространенное значение — 200 фунтов на квадратный дюйм) или испытание на раздавливание краем (ECT 32 фунта на дюйм). Испытание Маллена измеряет прочность гофрированного картона на разрыв, а испытание на раздавливание краев измеряет прочность облицовочного картона при штабелировании. 200 фунтов. Коробка Mullen и коробка 32 ECT сопоставимы по прочности штабелирования. Но на этом сходство заканчивается. Коробка Mullen Test лучше подходит для защиты более тяжелого содержимого, в то время как коробка Edge Crush Test обеспечивает более легкие коробки с хорошими характеристиками штабелирования. Если вы сомневаетесь в том, какую коробку использовать, всегда выбирайте коробку Mullen Test, потому что конструкция лайнера не может быть изменена. Например, лайнер Mullen Test 200# должен быть изготовлен из бумаги плотностью 42# на квадратный дюйм, а плотность бумаги среднего или гофрокартона не может быть менее 23# на квадратный дюйм.
Флейты бывают пяти основных размеров и форм. Наиболее распространенными являются «B-Flute» (используется для коробок с высечкой) и «C-Flute» (используется для RSC). Си-флейта сжата и кажется тоньше, но не обманывайтесь. Он сделан из большего количества бумаги, чтобы обеспечить более надежную защиту боковых стенок от ударов и проколов. C-канавка выше, с большим воздушным пространством, но обеспечивает повышенную прочность при штабелировании. Для отличного графического воспроизведения рассмотрите E-flute.
Количество первичных волокон целлюлозы и длина этих волокон в гофрированном листе существенно влияют на прочность коробки. Например, разница между тестовой коробкой 200# и тестовой коробкой 275# заключается в том, что в гофрированном картоне последней содержится больше волокон целлюлозы. Испытательный бокс 200# рассчитан на нагрузку до 65 фунтов. коробки и содержимого, в то время как коробка 275 # может вместить до 95 фунтов Испытательный бокс 350# рассчитан на нагрузку до 120 фунтов. коробки и содержимого. На следующей диаграмме показаны стандарты эффективности испытаний на разрыв и испытания на сжатие кромок для вкладышей коробок из гофрокартона на основе совокупного веса коробки и ее содержимого.
Sneak
Peek
С тремя производственными предприятиями, специализированным заводом по производству гофрированного картона и пятью частными
склады — PSI является разнообразным и преданным партнером для мегакорпораций и небольших
бизнес одинаково.
Все видео
Нам доверяют
Лучшие
Мы готовы. Ты?
- Бесплатный анализ упаковки
FEMAT для науки – FEMAT
Оптимальный гофрокартон – что это значит?
Polish Paper Review, Vol. 78(09), 517-524, 2022 |
Профнастил характеризуется отличным соотношением грузоподъемности к своему объему.![]() |
Влияние аналоговых и цифровых линий сгиба на механические параметры гофрокартона и упаковки
Датчики, Vol. 22(13), 4800, 2022 |
При производстве упаковки из гофрокартона часто происходит ослабление материала как в процессе высечки, так и в процессе печати. В то время как аналоговые процессы ламинирования и/или печати, ухудшающие качество материала, можно легко заменить цифровым подходом, процесс высечки остается преимущественно аналоговым. В последнее время появились новые инновационные технологии, которые начали заменять или, по крайней мере, дополнять старые методы….![]() |
Влияние начальных дефектов на сопротивление раздавливанию кромок гофрированного картона
Polish Paper Review, Vol. 78(06), 337-341, 2022 |
Переработанная легкая бумага, которая все чаще используется в производстве гофрокартона, очень склонна к короблению. Даже без предварительного натяга или производственных напряжений как плоские слои (футеровки), так и слои гофрирования слегка изогнуты. Кроме того, каждое, даже незначительное смятие гофрокартона незначительно меняет форму слоев гофрокартона и часто приводит к микроповреждениям и расслоениям, т.е. разрыву связей между волокнами целлюлозы… |
От бумаги до гофрированного картона – моделирование испытания на раздавливание кромки
Polish Paper Review, Vol. 78(05), 271-277, 2022 |
Разработка упаковки из гофрокартона — это настоящая проблема, особенно когда упаковочный материал поступает из многократной переработки.![]() |
Взаимосвязь между SCT бумаги и ECT одностенного гофрированного картона
Polish Paper Review, Vol. 78(04), 210-216, 2022 |
Гофрокартон представляет собой материал, состоящий из нескольких чередующихся плоских и гофрированных слоев бумаги. Основной вес отдельных слоев обычно выбирают в пределах 80-180 г/м2. Как базовый вес, так и соотношение первичных и переработанных волокон выбранной бумаги зависят от ее предполагаемого использования в производстве гофрокартона. Для плоских слоев чаще всего используют бумагу, содержащую некоторые первичные волокна, а для гофрированных слоев в основном используют более легкую переработанную бумагу… |
Оптимальная конструкция упаковки из двустенного гофрированного картона
Материалы, том.![]() |
Разработка упаковки из гофрокартона — это настоящая проблема, особенно когда упаковочный материал поступает из многократной переработки. Переработка сама по себе является проэкологичным и абсолютно необходимым процессом, но механические свойства перерабатываемых материалов во много раз ухудшаются с количеством циклов. Производители пытаются использовать беспрецедентные методы проектирования, чтобы сохранить несущую способность упаковки, даже когда качество самого материала ухудшается… |
Нелокальный анализ чувствительности и численная гомогенизация при оптимальном проектировании упаковки из одностенного гофрированного картона
Материалы, том. 15(03), 0720, 2022 |
Оптимальный подбор состава гофрокартона, предназначенного для конкретных конструкций упаковки, — непростая задача. Использование более легких досок экономит материал, но в то же время увеличивает риск несоблюдения гарантированной грузоподъемности.![]() |
Аналитическое определение жесткости при изгибе пятислойного гофрированного картона с дефектами |
Материалы, Том. 15(02), 0663, 2022 |
Стандартное испытание на сжатие кромки (ECT) позволяет определить прочность гофрированного картона на сжатие. К сожалению, этот тест не может быть использован для оценки жесткости на сжатие, которая является не менее важным параметром. Это связано с тем, что любая попытка определить этот параметр с помощью современного лабораторного оборудования быстро заканчивается фиаско. Самым большим препятствием является получение надежного измерения перемещений и деформаций в образце гофрированного картона… |
Влияние аналоговой и цифровой печати на прочностные параметры гофрокартона |
Polish Paper Review, Vol.![]() |
После производства гофрированный картон подвергается дальнейшей обработке, прежде чем ему окончательно придается определенная форма, например, гофрокартон. пакет или подставка. Процессы преобразования включают, помимо прочего, печать, ламинирование, резку, склеивание и складывание. Все они в большей или меньшей степени влияют на прочностные параметры профнастила… |
Численная гомогенизация многослойного гофрокартона с биговкой или перфорацией |
Материалы, Vol. 14(14), 3786, 2021 |
Производители упаковки из гофрокартона все чаще используют передовые цифровые инструменты для проектирования и оценки грузоподъемности своей продукции. Вот почему численный анализ становится общепринятым стандартом в этой отрасли производства… |
Дробление одностенного гофрированного картона при конвертировании: экспериментальное и численное исследование |
14(11), 3203, 2021 |
Гофрокартон является экологическим материалом, главным образом потому, что в его производстве помимо первичных целлюлозных волокон используются также волокна, восстановленные в процессе переработки.![]() |
Полномасштабные измерения при испытании на сжатие кромки гофрированного картона – аналитические и численные прогностические модели |
Материалы, Том. 14(11), 2840, 2021 |
Эта статья посвящена построению упрощенных прогностических моделей для определения общей жесткости на сжатие и прочности гофрокартона. В качестве репрезентативного примера в этом исследовании использовался несимметричный 5-слойный образец (с канавками E и B)… |
Определение жесткости при поперечном сдвиге сэндвич-панелей с гофрированным заполнителем методом численной гомогенизации |
Материалы, вып.![]() |
В этой работе метод, предложенный Бьянколини, расширен за счет включения возможности определения, помимо жесткости на растяжение и изгиб, также жесткости на поперечный сдвиг гомогенизированного гофрированного картона… . |
Оценка прочности на сжатие коробок из гофрокартона с различной перфорацией 14(4), 1095, 2021 |
В данной работе представлена модифицированная аналитическая формула для оценки статической прочности на сжатие сверху вниз упаковки из гофрокартона с различной перфорацией. Аналитическая основа здесь основана на предположении Хеймерла… |
Estimation of the compressive strength of corrugated cardboard boxes with various openings |
T.Garbowski, T.![]() |
Energies, Vol. 14(1), 155, 2021 |
В данной статье представлен смешанный аналитико-численный метод оценки статической прочности на сжатие сверху вниз гофроупаковки с различными вентиляционными отверстиями и отверстиями, , в который включены жесткость гофрированного картона на кручение и сдвиг, а также отношение высоты панели к ширине … |
Торсиональная и поперечная жесткость ортотропных сэндвич -панелей | ||
T.Garbowski, T.Gajews, J.K.K.K.K.K.K.K.K.GABA.GRABI. T.Garbowski, T.Gajews, J.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.K.GABA.GRABI. | . 13(21), 5016, 2020 | |
В настоящей работе получено и численно подтверждено аналитическое уравнение, описывающее испытание плиты на кручение с учетом жесткости поперечного сдвига в многослойных плитах.![]() |
Роль изгиба в оценке прочности сжатия гофрированных картонных ящиков | |
T.Garbowski, T.Gajews, J.K.K.K.K.K.K.K.K.GABS.K.K.GABS. 13(20), 4578, 2020 | |
В статье представлены аналитические методы оценки статической прочности на сжатие сверху вниз простой гофроупаковки, в которых жесткость гофрокартона на кручение и сдвиг, а также толщина панели – отношение ширины к ширине. Методы… |
Role of Transverse Shear Modulus in the Performance of Corrugated Materials |
T.Garbowski, T.Gajewski, J.K.Grabski |
Materials 2020, Vol.![]() |
При описании материалов для ортотропных панелей с мягким и/или гофрированным заполнителем важно правильно определить все определяющие параметры. В лабораторной практике определением модуля поперечного сдвига часто пренебрегают. В данной статье представлены … |
Модуль поперечного сдвига в гофрированных материалах |
T.Garbowski, T.Gajewski | 555555555555555555555555555555555555555555555555555555555555555555555555555н. 76(2), pp.103-108, 2020 |
При характеристике материала ортотропных панелей с мягким и/или гофрированным заполнителем важно правильно определить все определяющие параметры. К сожалению, в лабораторной практике определением модуля сдвига часто пренебрегают. В данной статье представлены … |
Аналитическая проверка популярной формулы McKee’s |
T.![]() |
В статье представлен критический взгляд на популярный метод оценки статической прочности простой гофроупаковки. Хотя этому методу уже более пятидесяти лет, он выдержал испытание временем и до сих пор пользуется большой популярностью среди дизайнеров упаковки, а качество … |
Компьютерная оценка прочности коробки из гофрокартона на сжатие. Часть 3. Лабораторно-численный метод определения упругих свойств гофрированного картона 74(9), pp. 577-585, 2018 |
Надежная оценка несущей способности конструкций из бумаги и картона (например, коробов с клапанами, SRP/RRP и т. д.) основана, прежде всего, на точно определенном наборе прочности параметры и соответствующую математическую модель с правильно сформулированным материальным определяющим уравнением… |
Компьютерная оценка прочности коробки из гофрокартона на сжатие. |
В численном (компьютерном) процессе определения несущей способности упаковки из гофрокартона очень важным этапом является точное определение параметров материала картона. . Поскольку гофрокартон – это материал, характеризующийся высокой гетерогенностью… |
Компьютерная оценка прочности коробки из гофрокартона на сжатие. Часть 1. Влияние удара канавки на основные свойства гофрированного картона 74(6), pp. 381-388, 2018 |
Настоящая работа открывает серию публикаций по численной (компьютерной) оценке несущей способности упаковки из гофрокартона. Вопросы, изложенные в этой и последующих статьях, прямо или косвенно связаны с процессом определения максимума для… |
The Sensitivity Analysis of Critical Force in Box Compression Test |
T.![]() |
Polish Paper Review, Vol. 71(5), pp. 275-280, 2015 |
В статье представлен подробный анализ глобальной стабильности боксов FEFCO. При анализе предполагалось, что коробки изготовлены из гофрокартона в 3 или 5 слоев. Сечения канавок (гофров) в силу своей периодичности гомогенизированы (т.е. эффективный параметр… |
Гофрокартон – Транспортно-информационная служба
Гофрокартон | [немецкая версия] |
Содержание |
Общий: | ||
Информация о продукте | ||
Упаковка | ||
Транспорт | ||
Контейнерные перевозки | ||
Крепление груза |
Факторы риска и предотвращение потерь: | |||
Температура | Запах | ||
Влажность/влага | Загрязнение | ||
Вентиляция | Механические воздействия | ||
Биотическая активность | Токсичность/опасность для здоровья | ||
Газы | Усадка/недостача/кража | ||
Самовозгорание/самовозгорание | Заражение насекомыми/болезни |
Информация о продукте
Название продукта
Немецкий | Веллпаппе |
Английский | Гофрокартон |
Французский | Ондуле из картона |
Испанский | Ондуладо картонная |
Номер CN/HS * | 4808 10 идент.![]() |
(* Комбинированная номенклатура/Гармонизированная система ЕС)
Описание продукта
Гофрокартон состоит из одного или нескольких слоев гофрированной бумаги, наклеенной на бумагу или картон. Различают однослойный и многослойный профнастил:
Рисунок 1: Односторонний гофрокартон состоит из одного слоя гофрированной бумаги, наклеенной на бумагу или картон.
Рисунок 2: Одностенный гофрокартон состоит из одного слоя рифленой бумаги, наклеенной между двумя слоями бумаги или картона (также известный как двусторонний гофрокартон).
Рисунок 3: Двустенный гофрированный картон состоит из двух слоев гофрированной бумаги, склеенных вместе одним слоем нерифленой бумаги или картона, и каждая открытая внешняя поверхность покрыта одним слоем бумаги или картона.
Рисунок 4: Трехслойный гофрированный картон состоит из трех слоев рифленой бумаги, склеенных между собой двумя слоями бумаги или картона, каждая из внешних поверхностей которых также покрыта одним слоем бумаги или картона.
Качество/Срок хранения
Как видно из структуры различных типов гофрированного картона, они больше всего различаются по прочности, которая увеличивается с количеством слоев и/или качеством используемой бумаги. Прочность профнастила определяется следующими тремя характеристиками:
Прочность на разрыв [кПа] | |
Прочность на прокол [Дж] | |
Сопротивление раздавливанию по кромке [кН/м] |
Прочность разделена на классы, которые определены в стандарте DIN 55468.
Коробки обычно изготавливаются из двустенного и одностенного гофрированного картона. Картонные коробки из высокопрочного гофрокартона, как правило, трехслойного (или сверхтяжелого) гофрокартона, применяются при перевозках в тяжелых климатических условиях и при механических воздействиях, а также при перевозке более тяжелых грузов. Кроме того, гофрированный картон, изготовленный из влагостойкого клея и влагостойкой бумаги, используется, в частности, для морского транспорта.
Использование по назначению
Гофрокартон обладает превосходной прочностью при малом весе (175 г/м²). Он очень хорошо поглощает давление и ударные нагрузки, поэтому гофрированный картон используется в качестве материала для транспортных коробок и для набивки хрупких товаров. Даже тяжелые детали транспортных средств, такие как коробки передач, транспортируются в картонных коробках из высокопрочного гофрированного картона со встроенным поддоном.
К началу
Упаковка
Гофрокартон транспортируется в рулонах (упаковка по периметру с защитой краев). Гофрокартон, который уже был преобразован в картонные коробки, транспортируется в плоском виде на поддонах, предварительно снабженных защитой краев и закрепленных пластиковой лентой.
Назад к началу
Транспорт
Символы
Генеральные грузы |
Транспортные средства
Грузовой автомобиль, судно (специально предназначенное для перевозки бумаги), железная дорога
Контейнерный транспорт
Транспортировка в стандартных контейнерах
, при соблюдении норм содержания воды в товарах, упаковке и напольных покрытиях.
Обработка грузов
Крайне важно, чтобы груз был защищен от влаги (дождя, снега) при погрузочно-разгрузочных работах, так как существует риск потерь из-за набухания и разрыва отдельных слоев.
Неправильное обращение при погрузке-разгрузке и хранении влечет за собой риск зацепления. Как следствие, бумажные слои приходят в негодность по глубине коряги. Затем их можно просто оторвать (разобрать) и использовать в качестве макулатуры.
Неправильное обращение с грузом может привести к деформации валков (овализации). Рулоны с ярко выраженной овальностью больше нельзя использовать для печати, и их необходимо перематывать.
Погрузочно-разгрузочные работы с рулонами должны производиться только специальными погрузочно-разгрузочными устройствами и вилочными погрузчиками с захватами для рулонов.
Коэффициент загрузки
2,40 м³/т (рулоны, без упаковки) [1] |
Требования к месту для хранения
Трюмы должны быть абсолютно чистыми и гладкими, чтобы предотвратить любую возможность повреждения концов. Товары должны быть защищены от любых возможных утечек из гидравлических линий. Кроме того, трюмы должны быть защищены от попадания влаги.
Разделение
Упаковочная бумага
Крепление груза
Для обеспечения безопасной транспортировки груз должен быть уложен и закреплен в транспортном средстве таким образом, чтобы он не соскальзывал и не сдвигался во время транспортировки. Он не должен быть поврежден другими предметами или предметами груза.
Для крепления груза см. также главу Торговля бумагой
в Руководстве по креплению грузов ГРВ.
Назад к началу
Факторы риска и предотвращение потерь
RF Температура
Гофрокартон требует особой температуры, влажности/влажности и, возможно, условий вентиляции (SC VI) (климатические условия хранения)
.
Наиболее благоприятный диапазон температур для перевозки: 0–25°C [1]
Оптимальная температура для перевозки: 20°C [1]
Во время погрузочно-разгрузочных работ кратковременно допускается температура ниже 0°C. Товар должен быть защищен от источников тепла.
Назад к началу
RF Влажность/Влажность
Гофрированный картон требует особой температуры, влажности/влажности и, возможно, условий вентиляции (SC VI) (климатические условия хранения)
.
Обозначение | Влажность/содержание воды | Источник |
Относительная влажность | 65 – 70% | [1] |
Содержание воды | 8 – 14% | [1] |
Максимальное равновесное содержание влаги | 70% | [1] |
Гофрокартон должен быть защищен от любой влаги, такой как дождь, снег, конденсат, морская вода, очень высокая относительная влажность или влажные поверхности штабелирования. Оптимальная относительная влажность составляет 50 % в тропическом климате и 65 % в умеренном климате.
Поскольку гофрокартон в основном изготавливается из растительных волокон, он гигроскопичен и имеет тенденцию к набуханию. Неправильное хранение или уход за грузом может привести к изменению размеров (вздутию), деформации (волнистости) и снижению прочности (разрыву). Это повреждение является необратимым, так как сушка приводит к короблению из-за внутренних напряжений и к образованию пятен (сухие кольца) или к разрыву/растрескиванию рулонов.
Потение груза особенно вероятно во время рейсов из холодного климата в жаркий или при разгрузке в тропических портах, если грузы не были достаточно прогреты во время рейса и подвергались воздействию горячего окружающего воздуха при открывании люковых крышек или дверей контейнеров .
Рулоны гофрированного картона нельзя хранить в трюме с другими грузами, выделяющими влагу.
Назад к началу
RF Вентиляция
Гофрированный картон требует особых условий температуры, влажности/влажности и, возможно, вентиляции (SC VI) (климатические условия хранения)
.
Рекомендуемые условия вентиляции: скорость воздухообмена: 6 смен/час (проветривание), если точка росы наружного воздуха ниже точки росы воздуха в помещении.
На рейсах из холодного в жаркий климат (порты Скандинавии, Континентальные порты – тропические порты разгрузки в Африке, Азии) необходимо использовать все возможные возможности для утепления гофрокартона во избежание запотевания груза.
Назад к началу
RF Биотическая активность
Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.
Назад к началу
Радиочастотные газы
Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.
Назад к началу
RF Самонагревание/самовозгорание
Гофрокартон горюч, поэтому его следует защищать от летящих искр. Курение должно быть строго запрещено. Температура воспламенения 258°С, температура воспламенения 427°С. При штабелировании имеет склонность к самовозгоранию под воздействием тепла.
В отличие от CO 2 вода и пена вызывают значительные потери груза из-за смачивания и набухания при использовании в качестве средств пожаротушения.
Назад к началу
Радиочастотный запах
Активное поведение | Гофрокартон не выделяет запаха. |
Пассивное поведение | Чувствителен к неприятным и/или резким посторонним запахам. |
Назад к началу
Радиочастотное загрязнение
Активное поведение | Гофрокартон — очень чистый груз. |
Пассивное поведение | Гофрокартон чрезвычайно чувствителен к загрязнению пылью, грязью, жирами и маслами.![]() Повреждения, вызванные загрязнением, вызваны загрязнением посадочных поверхностей во время предварительной перевозки, хранения, на пристани и в трюме/контейнере, загрязнением стенок трюма или контейнера и остатками ранее перегруженных грузов на полу, стенах, лонжеронах перекрытий, подпалубных бимсах или люках балки покрытия. Храните груз вдали от красителей, кислот, химикатов, смолы и жиров/масел. |
К началу
RF Механические воздействия
Гофрокартон чувствителен к механическим воздействиям, таким как давление, удар и трение. Чрезмерное давление, например, сжимает гофрированные слои, что снижает их прочность.
Назад к началу
Радиочастотная токсичность / Опасность для здоровья
Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.
Назад к началу
RF Усадка/Недостача/Кража
Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.
Назад к началу
RF Заражение насекомыми/Болезни
Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.
Назад к началу
Kyana Packaging Solutions
Купить коробки и листы из гофрированного картона сейчас
Существует несколько видов коробок и листов из гофрированного картона.
Выше приведены некоторые из самых продаваемых гофрированных продуктов Kyana.
Прочность на разрыв в сравнении с испытанием на раздавливание краев
Прочность на разрыв
Сила, необходимая для разрыва комбинированной плиты, с использованием вакуумметрического давления, измеренного с помощью тестера Маллена, косвенно связана со способностью коробки противостоять внешним или внутренним силам. Результаты теста свидетельствуют о способности коробки удерживать и защищать свое содержимое при грубом обращении.
200 фунтов Тест Маллена — что это значит?
Прочность на разрыв 200 фунтов испытательного материала означает, что он выдержит 200 фунтов давления на квадратный дюйм при измерении тестером Mullen.
ECT Испытание на раздавливание по кромке. Сила, необходимая для раздавливания образца комбинированного картона, расположенного на кромке, является основным фактором при прогнозировании прочности на сжатие готовой коробки.
В большинстве случаев прочность при штабелировании, а не прочность на разрыв, имеет решающее значение для производительности коробки.
Одностенный гофрированный
Двустенный гофрированный
Размеры канавок
Правильный размер вашей коробки
Пожалуйста, укажите размер продукта, который вы упаковываете в коробку.
(Пожалуйста, введите все размеры в дюймах и используйте десятичный эквивалент для дробей)
Длина
Ширина
Высота
Вес?
0–65 фунтов66–80 фунтов81–95 фунтов96–120 фунтов121–300 фунтов300+ фунтов
Индекс прочности
UnbreakableSturdyFragile
Способ доставки
Не отправленоКомпания TruckLTL / FTLUPS / FedEx
Коробка нужного размера
Это начальная рекомендация. Для подтверждения этих результатов может потребоваться тестирование.
Габаритный вес
Что такое объемный вес?
Габаритный вес — это метод выставления счетов, который учитывает общий объем упаковки (длина x ширина x высота).
Планировщик объемного веса
С января 2015 года UPS и FedEx взимают плату за внутренние наземные перевозки на основе объемного веса, чтобы отразить как размер, так и вес отправления. Оба перевозчика базируют свои
плотность отгрузки составляет 10,4 фунта/куб. фут, и в обоих случаях будет взиматься плата в зависимости от фактического веса или объемного веса.
Формула, используемая для этого расчета, состоит в том, чтобы измерить внешний вид используемой коробки, умножить длину на ширину на высоту и затем разделить результат на 166.
При измерении дроби округляются в большую или меньшую сторону до ближайшего дюйма.
Грузоотправители также должны учитывать «выпуклость»: если посылка переупакована или имеет неправильную форму (не квадратная), перевозчики будут использовать самые длинные размеры, которые увидят их сканеры.
Коробки заказываются с использованием внутренних размеров коробки, но перевозчики пакетов измеряют внешнюю сторону коробки, добавляя толщину доски и любую выпуклость к расчету для
габаритный вес.
Планировщик объемного веса Kyana будет использовать размер вашей коробки и толщину стенок (одинарная, двойная или тройная стенка), чтобы дать вам расчетный объемный вес, но помните, что посылка
перевозчики также измеряют любые выпуклости или клапаны, которые не полностью закрыты. При расчете груза используйте большее из двух значений: фактический вес коробки или габаритный вес.
Если вы воспользовались нашим калькулятором «Правильный размер вашей коробки» выше, мы выполнили расчет для вас с помощью
рекомендуемый размер коробки.
Калькулятор веса DIM
(пожалуйста, введите внутренние размеры в дюймах и используйте десятичный эквивалент для дробей размера коробки)
Длина
Ширина
Высота
Толщина стенки
Одинарная стенаДвойная стенаТройная стена
Предполагаемый размерный вес службы доставки, фунты.
Почему растут тарифы и надбавки за доставку?
В дополнение к увеличению надбавок за посылки, размеры которых превышают максимальные, FedEx увеличила тарифы на экспресс-доставку, наземную доставку, грузовую доставку и доставку на дом.
в среднем на 4,9% (действует с 4 января 2016 г.).
UPS также повышает тарифы, в среднем на 4,9% для грузовых перевозок (вступает в силу 26 октября 2015 г.), в среднем на 4,9% для наземных перевозок (вступает в силу 28 декабря 2015 г.) и на 5,2%
среднее увеличение для Air (действует с 28 декабря 2015 г.).
Эти правила являются прямым ответом на изменяющуюся динамику спроса в отрасли, включая увеличение среднего размера и веса упаковки и увеличение поставок населению.
Например, резкий рост электронной коммерции означает, что многие легкие товары отправляются в коробках большего размера, чем положено, что занимает место в транспортном средстве и, следовательно,
увеличивает стоимость операций. Судоходные компании учитывают эти новые требования, вводя более строгие методы выставления счетов за объемный вес и/или повышая тарифы на доставку.
чтобы покрыть свои расходы.
Что это значит для вас?
В мае 2015 года мы опросили более 150 клиентов, таких как вы, и обнаружили, что 89% из них уже заметили увеличение стоимости доставки из-за политики габаритного веса. Из тех,
41% наблюдают увеличение на 10-20%.
Из опрошенных нами 83% указали, что ценообразование с учетом объемного веса повлияет как минимум на 25% на транспортные расходы их клиентов.
Объявленные увеличения от FedEx являются еще одним свидетельством того, что эта проблема реальна и не исчезнет. Если вы не предпримете упреждающих действий, эти изменения доставки будут
значительно увеличить стоимость ведения бизнеса.
По некоторым оценкам, начиная с 2015 года стоимость доставки в зависимости от объемного веса может увеличить стоимость доставки на 550 миллионов долларов в год.
Чем может помочь Kyana Packaging Solutions?
Еще до того, как в 2015 году вступили в силу размерные весовые тарифы, Kyana Packaging Solutions лидировала в обучении наших клиентов тому, как ориентироваться в этих изменениях и
смягчить их воздействие.
