Ножницы гильотинные гидравлические НГ20Г — цена, отзывы, характеристики с фото, инструкция, видео

Ножницы гильотинные гидравлические НГ20Г с наклонным ножом предназначены для прямой продольной и поперечной резки листового материала с σ
_вр
≤ 45 кгс/мм
²
. Резка металла производится за один ход ножа по разметке или упору.

Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе, при температуре окружающей среды от -25 °С (с опцией подогрева) до +40 °С. Удобство в работе, пониженная шумность, высокое качество реза и надежность позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования.

Настройка работы ножниц осуществляется с пульта (контроллера), установленного на станине (базовое исполнение) или поворотной стойке (с ЧПУ), рабочий ход с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах.

Гидравлические гильотинные ножницы мод. НГ имеют современный дизайн и изготовлены с применением новейших технологий. Ножницы режут материалы с различным сопротивлением и пределом текучести. Имеют ровную и точную линию реза, в результате этого, заготовка получается высокого качества.

Станина ножниц является цельносварной конструкцией, прошедшая операцию снятия напряжения после сварки, что обеспечивает ее жесткость и долговечность. Стол является сварной конструкцией, усиленный ребрами жесткости для сопротивления станины к деформации и действию торсионных сил.

Гидравлическая система расположена с задней стороны оборудования. Легкосъемный гидроагрегат находится в верхней части ножниц, что удобно не только при работе на ножницах, но и при проведении ремонтных работ. В ее конструкции минимизирована возможность протечек. Цилиндры, прижимы листа и насосы соединены гибкими трубопроводами. Защита станка во время цикла резки и прижимов листа от перегрузки осуществляется двумя клапанами понижения давления. Большой резервуар для масла обеспечивает бесперебойную работу станка при массовом производстве.

По желанию заказчика устанавливается любая гидравлическая импортная (европейская) система (в том числе комплектующие: гидроаппаратура, гидроаккумулятор, насос и т.д.) за дополнительную плату.

Все элементы управления удобно расположены с левой стороны станка и легко доступны для оператора (на фото справа).

Прижимные гидравлические цилиндры с возможностью наклона, давление на которых независимо от основного давления станка, для правильного закрепления заготовки любой толщины. С левой и правой стороны ножниц прижимы установлены более тесно для закрепления и резки небольших по длине заготовок. Оснащены защитной решеткой и позволяют выполнять резы без риска возникновения несчастных случаев.

Механизированная регулировка зазора между ножами при помощи мотор-редуктора позволяет непосредственно самому оператору без дополнительной посторонней помощи, за минимальное время (в течение одной минуты), переходить от реза материала минимальной толщины к резу материала максимальной толщины, не прилагая никаких дополнительных усилий для этого с помощью кнопок на панели управления. Вся информация для определения необходимого зазора между ножами находится непосредственно перед оператором. Вывод информации по установленному зазору осуществляется на градуированную шкалу. (При заказе комплектации ножниц системой ЧПУ эта опция устанавливается на сенсорном ж/к экране ЧПУ).

Тип подачи ножевой балки: прямая, вертикальная, когда ножевая балка ходит по направляющим. На гидравлических гильотинных ножницах с прямой подачей ножевой балки имеется возможность регулировки угла резания. Для оптимальной резки толстых листов этот угол составляет 2,5-4 градуса, тогда как для резки тонких листов этот угол составляет 0,5-1,44 градуса, что уменьшает деформацию отрезаемой заготовки. Гидравлическая регулировка угла наклона верхнего ножа устанавливает минимальное допустимое значение угла реза в зависимости от толщины и свойств материала, обеспечивая качественный рез узких полос, уменьшая или исключая погрешности скручивания. Определение значения и изменения установки угла наклона верхнего ножа осуществляется с пульта управления. (При заказе комплектации ножниц системой ЧПУ эта опция устанавливается на сенсорном экране ЧПУ).

Задний упор состоит из двух прочных балок (плюс направляющие и ходовой винт) и параллельного столу регулируемого бруса. Эта конструкция обеспечивает точное позиционирование листа. В базовой комплектации установлен механический задний упор без функции подъема над листом (МОТ). За дополнительную плату возможна установка заднего упора типа SUB (на фото слева) с функцией подъема над листом при резке длинных заготовок (собственной конструкции). Отходя назад, упор механически поднимается для резки длинных листов.

За дополнительную плату возможна установка механизированного заднего упора длиной до 1400 мм, который управляется с пульта управления, данные о положении отображаются на дисплее. При установке ЧПУ возможно устанавливать длину хода ножей и отход упора от листа в процессе резки. Точность позиционирования заднего упора при установке ЧПУ составляет 0,1 мм.

Защитные ограждения рабочей зоны (на фото справа) и блокировки обеспечивают высокую степень безопасности при работе на ножницах. Возможна установка фотобарьеров в зоне заднего упора для исключения случаев травмирования персонала во время работы ножниц. Включение ножниц возможно только с помощью ключа, что соответствует европейским и последним российским требованиям промышленной безопасности, предъявляемым к данному оборудованию.

Удлинители рабочего стола (на фото слева) служат для поддержки и перемещения разрезаемого листа на входе в зону реза.

Боковая направляющая 1000 мм (на фото справа) с убираемым упором и мм-линейкой с метрической шкалой, установленные на крайнем удлинителе служат для базирования заготовки при резе без использования заднего упора – по разметке или когда невозможно базирование по заднему упору.

В базовой комплектации на рабочем столе установлены шариковые направляющие (на фото слева) для обеспечения легкой манипуляции с листами металла на входе в рабочую зону реза.

Лазерный указатель линии реза (на фото справа) позволяет произвести точную установку листа под линию реза при работе с резом по разметке.

Двух- или трехсекционные четырехсторонние ножи высокого качества позволяют резать как углеродистую так и легированную сталь, четыре режущих кромки могут быть перевернуты четыре раза до переточки. Нижний нож установлен при помощи подвижного бруса, обеспечивающего минимальный зазор по всей длине и позволяет выполнять корректировку линии реза при резке тонколистового металла без заусенцев. После перешлифовки ножей есть возможность корректировки минимального зазора между ножами. На оборудовании установлены ножи из стали 6ХВ2С. Ножи одинаковые по твердости, как основные, так и запасные (при заказе). Ножи, устанавливаемые на наших ножницах и запасные способны резать сталь с пределом кратковременной прочности до 800 МПа.

По требованию Заказчика возможна установка системы подогрева рабочей жидкости для работы при отрицательных температурах окружающего воздуха (до -25 °С) предоставляет возможность эксплуатации ножниц в не отапливаемых помещениях в холодное время года без риска повышенного износа и выхода из строя узлов и механизмов ножниц.

Для того, чтобы тонкий лист металла не прогибался, нарушая при этом точность реза на ножницы может устанавливаться (за дополнительную плату) пневматическая поддержка листа (на фото справа).

Электрический шкаф собственного производства изготовлен из современных и высоконадежных комплектующих фирмы Siemens (По требованию Заказчика возможна установка другой фирмы). Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах. Имеется система аварийной остановки цикла при падении напряжения. Переносная педаль управления. Смазка основных механизмов комбинированная.

Системы числового программного управления ножницами с ПЛК фирм OVEN, Siemens, OMRON и других позволяет выбрать с пульта касанием на экране и установить:

• Марку металла;
• Толщину металла;
• Длину реза;
• Количество требуемых резов;
• Зазор между ножами;
• Угол наклона ножей;
• Позицию заднего упора с возможностью отхода упора во время резки.

Кроме ручного ввода имеется автоматический режим, когда система программирования, исходя из марки материала и толщины металла, автоматически обеспечивает расчет и установку угла наклона ножей и зазора между ножами.

Сенсорный дисплей позволяет ввести необходимые параметры резов в таблицу. Для безопасности работы каждый ход совершается от нажатия педали. Совершив нужное количество ходов, станок начинает выставлять зазор и задний упор для второй позиции. Задний упор на точной шариково-винтовой паре. После прохождения всех позиций станок переходит в ручной режим, оставляя параметры последней позиции. Кнопки «изменения зазора», «заднего упора» и «угла между ножами» на сенсорном дисплее продублированы и выведены на пульт отдельными кнопками. Так же в меню сенсорной панели имеются кнопки включения освещения, включения маслостанции, подменю – для настройки зазора между ножами и заднего упора (выставления крайних точек режущих ножей и заднего упора). Регулировка хода верхней (режущей) балки.

Характеристика	Значение
Максимальная толщина листа при σ вр ≤ 45 кгс/мм 2 , мм	20
Минимальная толщина листа при σ вр ≤ 45 кгс/мм 2 , мм	1,5
Максимальная ширина листа, мм	2100
Угол наклона подвижного ножа, град	0.3°-2°45’
Максимальное перемещение заднего упора, мм	800
Максимальная длина отрезаемой полосы, мм	800
Частота ходов ножа, мин -1	8-14*
Подсветка линии реза	Лазерный индикатор
Расстояние между стойками в свету, мм	2330
Кол-во режущих кромок ножа, шт.	4
Количество гидроприжимов	9
Эл.двигатель главного привода — мощность, кВт — кол-во оборотов, мин -1	30 1410
Эл.двигатель заднего упора — мощность, кВт — кол-во оборотов, мин -1	0.37 1400
Количество режимов работы	2
Управление рабочим ходом	ножная педаль
Габаритные размеры, мм	2600 х 1930** х 2550
Вес НГ20Г , кг	11000

* при резе коротких заготовок возможно до 16-18 – с функцией управления длиной реза управляется с педали

** без удлинителей стола и бокового упора

Комплектация

В базовую комплектацию гидравлических ножниц входит:

• Ножницы в сборе, пульт управления (контроллер с УЦИ) на станине, передвижная педаль управления с функцией управления длиной реза – на кривошипных ножницах отсутствует;
• Рабочий стол с шариковыми опорами для облегчения передвижения разрезаемого материала;
• Удлинители рабочего стола – на кривошипных ножницах отсутствует;
• Быстросъемный боковой упор с линейкой 1000 мм – на кривошипных ножницах отсутствует;
• Задний электромеханический упор с ходом 10-800 мм (точность позиционирования 1 мм) – управление кнопочное, с контроллера, информация о положении на экране контроллера – на кривошипных ножницах отсутствует;
• Решетчатое ограждение зоны реза;
• Электронный счетчик ходов с выводом информации на экран контроллера – на кривошипных ножницах отсутствует;
• Регулируемый угол продольного наклона ножевой балки для минимизации эффекта скручивания отрезаемой заготовки — управление кнопочное, с контроллера – на кривошипных ножницах отсутствует;
• Регулируемый зазор между ножами для качественного реза металла различной толщины – управление кнопочное, с отдельного пульта, с выводом информации на спец. шкалу – на кривошипных ножницах отсутствует;
• Освещение рабочей зоны с лазерным указателем линии реза или теневая подсветка для возможности точной отрезки по разметке без применения упора – на кривошипных ножницах отсутствует;
• Верхний и нижний ножи с 4-х сторонней заточкой;
• Гидроприжимы листа с полиуретановыми наконечниками – не повреждают металл – на кривошипных ножницах отсутствует.

Доп. комплектация

Для гидравлических ножниц предусмотрены следующие опции (за дополнительную плату):

• ЧПУ – оснащение включает в себя следующие изменения: контроллер на поворотной консоли с сенсорным цветным дисплеем управления, задний упор с точностью позиционирования ±0.3 мм, автоматические настройки заднего упора, зазора между ножами, наклона ножевой балки в зависимости от толщины и марки металла, программирование работы и т.д.
• Секция для рубки сортового проката (уголок, круг) только для моделей без ЧПУ
• Боковой упор для резки под углом, передние съемные упоры
• Задний упор с функцией подъема над листом при резе длинных заготовок
• Задний упор с увеличенным ходом — до 1000 мм
• Задний упор с точностью позиционирования 0,1 мм (без установки ЧПУ)
• Подогрев рабочей жидкости для работы при отрицательных температурах (до -25 °С)
• Универсальный рольганг для облегчения подачи разрезаемого материала в зону реза (приводной / неприводной)
• Универсальная откатная тележка (приводная / неприводная)
• Окраска в цвет Заказчика
• Световые защитные барьеры в рабочей зоне и зоне заднего упора с электроблокировками

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

НГ800 3МП Ножницы гильотинные, пневматические

1.

   Каталог продукции
2.

   Ножницы гильотинные пневматические
3.
   НГ800 3МП

Производитель: Завод ПромСтройМаш

Модель: НГ800 3МП

Артикул: PSMK040000

Цена: договорная

Запросить КП

Завод ПромСтройМаш является непосредственным производителем НГ800 3МП Мы производим и продаём Ножницы гильотинные, пневматические НГ800 3МП во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НГ800 3МП нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НГ800 3МП вы можете непосредственно у нас или у наших дилеров.Ширина/Толщина разрезаемых листов, мм 400/3.0

Ножницы гильотинные с пневматическим приводом модель НГ800/3МП предназначены для прямолинейной резки листового металла на мерную, заданную длину .Для эксплуатации ножниц необходимо подключение к магистрали сжатого воздуха под давлением 0,4 -0,6 Мпа.

Конструктивная особенность ножниц данной модели ,отсутствие электрических комплектующих,четырехгранная заточка продлевает ресурс эксплуатации ножей(при достижении износа одной грани — нож устанавливается новой гранью),ножи выполнены съемными для удобства последующей перешлифовки.Позиционирование листа,по заднему упору.Быстрая переналадка длины отрезаемой полки,с помощью подвижного упора, по линейке. Предварительная фиксация листа прижимом обеспечивает качественный рез.В прижиме выполнены” окна” для резки листа по предварительной разметке (прижим – съемный). Зазор между верхним и нижним ножами ,регулируемый, что позволяет обрабатывать лист из различных материалов в широком диапазоне толщин.

По Техническому Заданию заказчика ножницы модели НА могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Технические характеристики НГ800 3МП

Стандартная комплектация НГ800 3МП

• ножницы НГ800/3МП пневматические в сборе с пневматическим краном управления;
• выносная педаль управления;
• боковой упор для резки под прямым углом;
• заднее ограждение для сбора заготовок;
• комплект ЗИП;

Дополнительные опции НГ800 3МП

Фотопрезентация НГ800 3МП

Устройство, схема работы НГ800 3МП

Общий вид и конструктивные особенности ножниц гильотинных НГ800/3МП

Конструктивные особенности ножниц гильотинных НГ800/3МП

• Четырехгранная заточка продлевает ресурс эксплуатации ножей (при достижении износа одной грани — нож устанавливается новой гранью).
• Ножи выполнены съемными для удобства последующей перешлифовки.
• Позиционирование листа – по заднему упору.
• Быстрая переналадка длины отрезаемой полки – с помощью подвижного упо-ра, по линейке.
• Предварительная фиксация листа прижимом обеспечивает качественный рез.
• В прижиме выполнены” окна” для резки листа по предварительной разметке (прижим – съемный).
• Зазор между верхним и нижним ножами – регулируемый, что позволяет обрабатывать лист из различных материалов в широком диапазоне толщин.

Устройство и принцип работы ножниц гильотинных, пневматических НГ800/3МП

1. cтанина
2. боковые стойки
3. задний упор
4. ножевая балка
5. нож
6. прижимная балка
7. рычажной механизм
8. блок подготовки воздуха
9. пневмораспределитель
10. пневмоцилиндр
11. рабочая поверхность стола
12. педаль
13. виброопоры
14. фиксаторы заднего упора

Станина (1) установлена на виброопоры (13) с возможностью регулировки высоты с помощью регулировочных винтов.

Нож (4) состоит из двух участков, которые расположены с наклоном к средней части под углом, что позволяет затрачивать меньшее усилие на разрезание листа. Этот нож приводится в действие от одного пневмоцилиндра (10).

Ножницы начинают работу при нажатии на педаль (12). Воздух из блока подготовки воздуха (8) поступает в пневмораспределитель (9) и подается в полости пневмоцилиндра (10), штоки которого при помощи рычажного механизма (7) и
боковых стоек (2) опускают ножевую (4) и прижимную балку (6), которая прижимает лист к столу (11) усилием, после чего к листу подходит нож (5) и режет его.

До начала работ необходимо смазать трущиеся поверхности узлов ножниц.

Схема пневматическая принципиальная ножниц гильотинных, пневматических НГ800/3МП

Транспортировка и установка ножниц гильотинных с пневматическим приводом модель НГ800/3МП

Ножницы гильотинные пневматические НГ800/3МП устанавливаются на регулируемые виброопоры на заранее подготовленную ровную поверхность. Горизонтальное положение ножниц НГ800/3МП проверяется при помощи уровня размещаемого на рабочей поверхности стола. Горизонтальность стола ножниц должна проверяться не реже 1 раза в месяц.

В целях безопасности при установке необходимо обеспечить достаточное пространство вокруг ножниц.

Перед подключением пневмосистемы к питающей пневмосети необходимо, прежде всего, проверить качество и правильность монтажа пневмосистемы внешним осмотром, проконтролировать величину давления подводимого воздуха к машине. Давление должно быть 0,4-0,6 МПа. Утечки сжатого воздуха в резьбовых соединениях воздухопровода не допускаются. Допускаются утечки воздуха из под уплотнительных колец пневмоцилиндра в период обкатки ножниц.

Подготовка ножниц гильотинных пневматических НГ800/3МП  к работе

• Зазор между режущими плоскостями ножей регулируют с помощью регулировочных винтов в пределах 0,2…0,5 мм; выкрошившиеся или затупившиеся ножи заменяют.
• Перемещают ножевую балку холостым ходом в нижнее и верхнее положение и устраняют утечку воздуха через соединения пневмосистемы, подтягивая их.
• Устраняют перекосы и заедания верхней ножевой балки регулированием направляющих кронштейнов для этого их перемещают в пазах и зажимают бол-тами.
• Режут лист и проверяют работу ножниц НГ800/3МП.

Техническое обслуживание пневматических гильотинных ножниц НГ800/3МП

• Ежедневно, перед началом работы производить внешний осмотр ножниц.
• Периодически, не реже 1 раза в месяц, очищать все части ножниц от пыли, грязи, продувать сжатым воздухом, протирать все болтовые и винтовые соединения. Не допускать протечек воздуха.
• Периодически, по мере износа, заменять манжеты цилиндров.
• Необходимо следить за давлением воздуха в пневмосети и выключать ножницы, если давление воздуха меньше требуемого.

Смазка гильотинных пневматических ножниц НГ800/3МП

• Раз в месяц: Масло ЦИАТИМ – 201 ГОСТ 6267-74
  1. Смазка рычажного механизма
  2. Смазка цилиндрических поверхностей
  3. Смазка подвижных частей педали
• По мере расхода: Масло индустриальное И-20А
  4. Долив масла в блок подготовки воздуха Количество масла не должно превышать верхней риски, нанесенной на корпусе блока и не должно быть меньше нижней

Возможные неисправности ножниц НГ800/3МП и способы их устранения

• Плохое качество реза

  Затупление ножей	Заточить или заменить ножи
  Увеличенный зазор между ножами	Отрегулировать зазор

• Падение давления в пневмосистеме без уменьшения расхода сжатого воздуха.



  Негерметичность соединенийвоздухопровода.

  Проверить и в случае необходимости подтянуть винты на пневмоаппаратах и уплотнить резьбовые соединения воздухопровода.

• Влагоотделитель не очищает сжатый воздух.

  Большое количествоконденсата в стакане влагоотделителя.	Спустить конденсат
  Износ манжет	Заменить манжеты

• Ножевая балка не скользит в направляю-щих, а поднимается одновременно с боковыми стойками и прижимной балкой.

  Отсутствует смазка	Проверить поступление смазки
  Перетянуты винты фиксации боковых планок	Отпустить винты, установить планки с зазором к торцу ножевой балки

• При нажатии на педаль не происходит включе-ния привода станка.

  Низкое давление воздуха в пневмосети установки

  Повысить давление воздуха до рабочего уровня.

Указание мер безопасности при работе с ножницами гильотинными НГ800/3МП

К эксплуатации пневматических гильотинных ножниц НГ800/3МП могут быть допущены специалисты, изучившие устройство и правила эксплуатации ножниц, прошедшие обучение по безопасным приемам и методам труда, сдавшие экзамен квалификационной комиссии. Потребитель должен изготовить и установить ограждающие конструкции, которыми должна быть ограждена вся зона расположения ножниц в соответствии с действующими правилами.

1. Перед работой на ножницах НГ800/3МП необходимо убедиться в надежности закрепления всех узлов и деталей.
2. Ремонт ножниц начинать только при отключенной от нее энергии и опущенной в крайнее нижнее положение ножевой балке.
3. На время отлучек, даже кратковременных, оператор обязан опустить ножевую балку вниз.
4. Запрещается во время работы гильотинных ножниц НГ800/3МП производить ремонт, чистку, обтирку, ручную смазку, регулировку и т. д.
5. Запрещается загромождать посторонними предметами рабочую зону ножниц.
6. Рекомендуется инструкцию по технике безопасности поместить около ножниц на видном месте.

НГ800 3МП Ширина/Толщина разрезаемых листов, мм 400/3.0

НА (НК) 3214 Ширина Толщина разрезаемых листов, мм 1600 2.5

НД3314 Ширина/Толщина разрезаемых листов, мм 1600/2.5

НА (НК) 3216 Ширина/Толщина разрезаемых листов, мм 2000/4

НД3316 Ширина/Толщина разрезаемых листов, мм 2000/4

НК3416 Ширина/Толщина разрезаемых листов, мм 2000/4

НД3318 Ширина/Толщина разрезаемых листов, мм 2000/6.3

НК3418 Ширина/Толщина разрезаемых листов, мм 2000/6.3

НК3418А.01 Ширина/Толщина разрезаемых листов, мм 3150/6,3

НА3121 Ширина/Толщина разрезаемых листов, мм 2000/12

НА3122 Ширина/Толщина разрезаемых листов, мм 2000/16

ФОРМА ЗАКАЗА

Ножницы гильотинные, пневматические НГ800 3МП

Я согласен с получением уведомлений

Применение, преимущества и виды гильотинных ножниц по металлу

Резка металла необходима почти на всех предприятиях, связанных с машиностроением и металлообработкой: от миниатюрной мастерской до крупного завода. В этом случае гильотинные ножницы по металлу – удобный и практичный способ быстро раскроить материал, при этом сохранив его первоначальные характеристики. В статье мы поговорим о том, какие виды гильотинных ножниц применяются для резки, а также о том, как происходит рубка листа на гильотине.

• Классификация
  • Гидравлические
  • Электромеханические
  • Пневматические

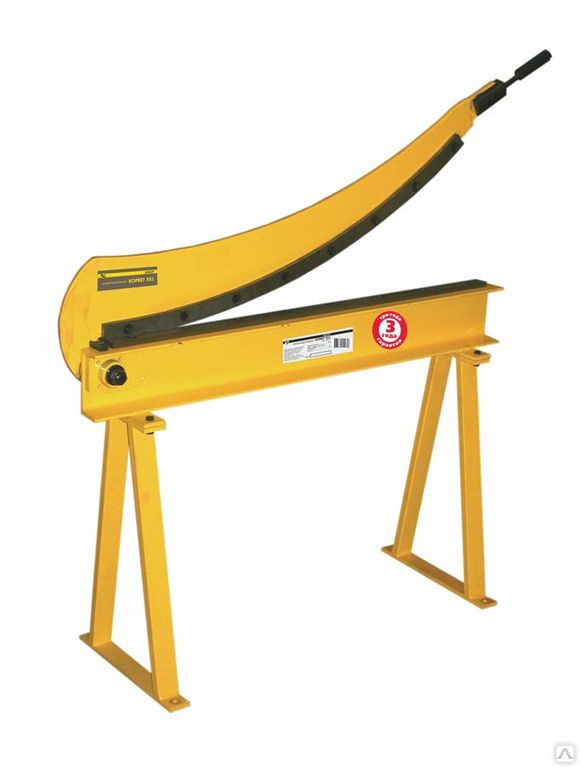

  • Ручная гильотина
• Нюансы и преимущества рубки на гильотине

Классификация

Крупные предприятия по металлообработке и небольшие цеха снабжены оборудованием для гильотин, которые отличается по следующим параметрам:

• типу привода;
• производительностью;
• уровню мощности;
• максимальными показателями толщины листа металла;
• представленным прокатом;
• числом проделываемых операций.

Изделия для резки функционируют по принципу воздействия на заготовку давлением и острой кромкой гильотинных ножниц. Два элемента устройства перемещаются по отношению друг к другу. Такой процесс включает в себя две операции сразу – резку и ломание. Качественное оборудование выполняет работу в соотношении 90:10. Стоит заметить, что рез в результате ровный, не нуждающийся в дополнительной обработке.

Важно! Не забывайте про ТБ – при работе с инструментом обязательно надевайте рукавицы из очень плотной ткани или с нашивками из кожи.

Теперь рассмотрим подробнее виды гильотинных ножниц в зависимости от привода.

Гидравлические

Станочное оборудование для резки/рубки металлических листов со специальным гидравлическим приводом является высокопроизводительной и мощной разновидностью промышленных гильотин. Они используются как при серийном, так и штучном выпуске металлоизделий с прямыми краями из материала, толщина которого от 2 до 20 мм, а длина реза от 1 до 3 метров.

Для крупных компаний, специализирующихся на машиностроении, изготавливается гидравлическое оборудование, технические показатели которого выше: толщина листа – от 20 мм, а длина реза – до 6 метров. Они характеризуются значительным весом и габаритами, поэтому выпускается поштучно. Часто применяют современные автоматизированные установки С ЧПУ, снабженные гидравлическими гильотинными ножницами. Настройка системы минимальна по времени, а для управления станком необходимо нажатие только одной кнопки.

Из нюансов отмечают абсолютную бесшумность при работе, чего нельзя сказать про другие типы устройств. В гидравлической установке ножи совершают плавные нерезкие движения, полностью отсутствуют ударные воздействия. Такие станки оснащены различными фотодатчиками и защитными экранами, поэтому рабочий процесс безопасен.

Электромеханические

По степени производительности этот тип гильотин схож с предыдущим, но отличается высоким уровнем шума при воздействии ножа на металлический лист. Электромеханическая установка используется в крупных или средних цехах, где необходима высокоточная резка заготовок, имеющих значительный размер и толщину. Такое оборудование актуально и для серийного изготовления, только в качестве инструмента выбираются ножницы с меньшей мощностью. Электромеханические гильотины занимают немного рабочего пространства, но позволяют работать с разным материалом: сталь, медь, пластик, алюминий и т. п.

Некоторые устройства способны функционировать автоматизированы – они оснащены ЧПУ, что способствует ускорению процесса. Они отличаются простотой, невысокой стоимостью и широкой областью применения. Использовать подобное оборудование можно даже в условиях домашней мастерской или маленького цеха.

Пневматические

Для работы на этой гильотине необходим компрессор, как аналог используют центральную магистраль, в которой присутствует сжатый воздух. Это оборудование актуально для больших заводов по металлообработке, занимающихся преимущественно крупносерийным производством.

Пневматические гильотины относятся к стационарному типу. К основной конструкции добавляют просторные рабочие столы, конвейеры выдвижного вида и автоматизированную систему контроля. Нередко станки оборудуются специальной системой ЧПУ, с помощью которой металлоизделия обрабатываются быстрее, а точность конечного результата максимальна.

Ручная гильотина

Такие устройства снабжаются редуктором, который позволяет проводить обработку металлических листов с толщиной 1 мм и выше. Существуют три варианта станков: ручной – приводится в действие рычагом, ножной – начинает функционировать благодаря педали, комбинированный – сочетание вышеописанных видов.

Мобильную установку для рубки листового металла возможно монтировать на разную поверхность, где станок будет устойчив. Их используют на стройплощадках для нарезки профлиста (профнастила) или кровельной стали.

Нюансы и преимущества рубки на гильотине

Резка гильотинными ножницами значительно упрощает стандартный рабочий процесс, который происходит на предприятиях по металлообработке. Конвейерный способ позволяет обработать множество металлоизделий, придав им необходимую форму и размер. Инструмент режет максимально точно и быстро, позволяя за один удар разрубить 20-тимиллиметровый металлический лист.

Гильотинная рубка ножницами широко применяется из-за своих преимуществ:

• высокоточный результат;
• низкая энергоемкость;
• отсутствие отходов в виде опилок и стружки;
• создание ровного края металлоизделия;
• в результате получается выверенный срез.

Этот метод обработки часто используют при изготовлении нестандартных и закладных деталей, полос и косынок. Рекомендуют применять устройства, снабженные ЧПУ – так процесс автоматизируется, при необходимости указывается режим, задаются нужные параметры и характеристики.

Гильотинные ножницы – «Nord West Tool»

Гильотинные ножницы механические СТД-9АН электромеханические кривошипные, предназначены для резки листового металла, гильотина не нуждаются в подводе воздуха или гидравлики. Резка осуществляется с обеспечением автоматической установки нужной величины зазора между ножами и усилия прижима пропорционально усилию резания в зависимости от толщины разрезаемого материала. Резка может производиться как по разметке, так и с помощью заднего упора.

Конструкция механизма имеет ряд преимуществ:

• не требует подводки воздуха или гидравлики.
• резка осуществляется при установки величины зазора между ножами и усилия прижима пропорционально усилию резания в зависимости от толщины металла;
• механизм имеет единичные и автоматические ходы;
• работа на механизме может осуществляться при помощи пульта управления или при помощи переносной педали;
• наличие надежной системы защиты от травматизма;За один ход ножевой балки происходит отрезка полосы длиной не более 2500. Разрезание листов производится с использование заднего упора, а также по разметке.

Технические характеристики ножниц СТД-9АН:

Наибольший размер разрезаемых стальных листов, мм:
— длина	2500
— толщина	6 (4)
Число ходов ножа в минуту	50
Ход ножа, мм.	70
Угол наклона верхнего ножа, град,мин	1,20
Величина просвета между стойками, мм	2600
Максимальная ширина полосы, отрезаемой по заднему упору, мм	500
Расстояние от верхней кромки нижнего ножа до уровня пола, мм	800
Габаритные размеры, мм.
— длина	3 400
— ширина	1 392
— высота	1 390
Масса СТД 9, кг.	3 600
Мощность, кВт.	8,5
Число об/мин.	930
Напряжение силовой цепи, В.	380

Для получения полной информации по товарам, свяжитесь с нами по телефону +7 (812) 313-32-45 или по e-mail: [email protected].
Независимо от конструкции основным предназначением любых гильотинных ножниц является разрезание листового и профильного металлопроката разной толщины. Данные станки наиболее активно используются в отраслях промышленности, обслуживающих строительство. Здесь гильотины применяют в изготовлении компонентов инженерных систем, кровельных элементов и так далее.

Достоинства гильотинных ножниц

Ключевым достоинством оборудования является высокая скорость резания. Данные машины режут лист только по прямой линии, но делают это очень быстро. За один ход ножа продолжительностью 1-2 секунды может разрезаться лист шириной до нескольких метров (зависит от конкретной модели).

К другим преимуществам этой промышленной техники относятся следующие:

• отсутствие отходов;
• чистота отрезной кромки;
• высокая точность;
• простота управления.

Отсутствие отходов при металлообработке на гильотинных ножницах обусловлено самой спецификой резки. Лист режется деформацией сдвига, при котором не образуется опилок или других остатков разрезаемого металла. С этим же связана и высокая степень чистоты кромки. В этом отношении гильотины гораздо выгоднее стандартных лезвийных режущих станков, абразивных и термических устройств. Точность отрезания обеспечивается жёсткостью конструкции и отсутствием люфта в узлах крепления ножей.

Простота управления гильотинными ножницами

В отличие от другой металлообрабатывающей техники, данное оборудование является более простым в управлении и не нуждается в сложной настройке. В некоторых моделях достаточно лишь установить зазор между ножами в зависимости от толщины металла, и это уже обеспечит высокое качество резки. Кроме того, в процессе эксплуатации не нужно периодически заменять инструмент.

Самые простые модели являются ручными. В этом случае нож приводится в движение мускульной силой человека. Такие станки предназначены для резания сравнительно тонких листов – толщиной до 1-2 мм. Более сложные гильотинные ножницы оснащаются механическими, гидравлическими и электрическими приводами. На них уже можно резать листовой металлопрокат сечением до 6 мм.

Автоматические гильотинные ножницы

Данное оборудование используется на крупносерийных производствах для изготовления больших партий однотипных изделий. Стандартная конструкция таких станков включает в себя устройство подачи листа в зону резки и блок управления движением ножа. Как правило, с помощью этой техники обрабатывается рулонный листовой металлопрокат.

Принцип работы автоматических устройств можно описать следующим образом. Рулон устанавливается на специальный барабан, и край листа заправляется в подающий механизм. После включения гильотинных ножниц металл подаётся в зону резки, и нож режет материал. После этого отрезанная деталь снимается со станка и используется по назначению. Подача листа регулируется блоком управления. Длина устанавливается заблаговременно в процессе настройки.

Гильотинные ножницы кривошипные нд 3318, цена в Москве от компании НОВА Механика

НД3318
Ножницы гильотинные, кривошипные НД 3318

По Техническому Заданию заказчика ножницы модели НД могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.

Технические характеристики НД3318

Ножницы серии «НД» с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц. Назначение и область применения: Кривошипные листовые ножницы с наклонным ножом НД3318 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Состав и комплект поставки гильотинных пневматических ножниц НД3318

Перечень составных частей ножниц НД3318

Позиция на рис	Назначение	Обозначение	Количество на ножницы
1	Электрошкаф	92А.001	1
2	Конечный выключатель	41.001	1
3	Ограждение конечного выключателя	74.001	1
4	Пульт управления	93.001	1
5	Система смазки	81.001	1
7	Освещение линии реза	76.001	3
9	Воздухопровод	43.001	1
11	Прижимная балка	32.001	1
12	Ограждение ножевой балки	72. 001	1
14	Ограждение привода	73.001	1
15	Задний упор	34.001	1
16	Уравновешиватель	33.001	2
18	Станина	11.001	1
19	Ножевая балка	31.001	1
20	Защитная решетка	75.001	1
21	Привод	21.001	1
22	Редуктор червячный с муфтой-тормозом	22.001	1

За дополнительную плату по особому заказу:

6	Боковой упор	35.001	1
8	Ограждение станины	71.001	1
10	Передний упор	36. 001	1
13	Угловой упор	37.001	1
17	Датчики заднего упора	39.001	1
23	Рольганг	Р-12	1
24	Транспортер	ТЛ-88	1

Общий вид ножниц гильотинных пневматических НД3318 с обозначением составных частей

Комплект поставки НД3318 должен соответствовать нижеприведенной таблице

Органы управления ножниц гильотинных пневматических НД3318

Расположение органов управления: кнопки «Пуск электродвигателя» (1), кнопки «Пуск муфты» (2), кнопки «Стоп непрерывного хода» (3), переключателя освещения зоны реза (4), кнопки «Общий стоп» (5), ключа-бирки (6), электрошкафа (7), электрической педали управления ножницами (8)

Кинематическая схема ножниц гильотинных пневматических НД3318

Привод в ножницах НД3318 осуществляется от электродвигателя (6) через клиноременную передачу (5) на маховик (4), соединенный муфтой-тормозом (3) с валом червяка. От вала червяка через червячную пару (12, 13) вращение передается на эксцентриковый вал (I) и ножевую балку (1). Перемещение заднего упора осуществляется с помощью маховичка (9), соединенного общим валом (II) с шестернями (8), которые перемещаются по рейкам (7).

Система смазки пневматических гильотинных ножниц НД3318

Смазка ножниц НД3318 должна осуществляться в строгом соответствии со схемой и указаниями, приведенными в таблице.

Работа на ножницах НД3318 при отсутствии смазки на трущихся поверхностях сборочных единиц ножниц не допускается.

Пневмосистема гильотинных ножниц НД3318

Сжатый воздух из общей магистрали поступает в ресивер (1). Затем через блок кондиционирования (2) и пневмораспределитель сдвоенный трехлинейный (3) к муфте-тормозу (4). В случае падения давления ниже допустимого срабатывает реле давления, размыкая электрическую цепь управления и замыкая цепь контрольной лампы. Давление воздуха, поступающего из общезаводской магистрали, должно быть не менее 0,5 МПа.

Возможные неисправности пневмосистемы гильотинных ножниц НД3318 и способы их устранения

Неисправность	Вероятная причина	Способ устранения
Падение давления в пневмосистеме без расхода сжатого воздуха	Негерметичность разъемных соединений	Проверить и в случае необходимости подтянуть винты на пвневмоаппаратах и уплотнить резьбовые соединения
Влаготделитель не очищает сжаты воздух	Большое количество конденсата в стаканчике влагоотделителя.	Спустить конденсат
Загрязнился металокерамический фильтр	Снять и прочистить фильтр
Регулятор давления не обеспечивает нормального регулирования давления	Неплотное прилегание клапана	Проверить состояние резинового вкладыша клапана и при необходимости заменить его.
Защемление толкателя клапана при его движении в направляющей втулке	Исправить поверхности толкателя клапана и втулки, а при необходимости заменить их
Маслораспылитель не подает распыленное масло	Засорился дроссель или маслопроводные трубки	Снять маслораспылитель и прочистить дроссель и маслопроводные трубки
В трехходовом сдвоенном сблокированном клапане нарушена синхронизация работы клапанов	Установленные пружины имеют разные усилия	Установить пружины с одинаковыми усилиями
При пневмоблокировке в электрической цепи не снимаются напряжения	Вышел из строя один из выключателей	Заменить выключатель

Работа основных составных частей гильотинных пневматических ножниц НД3318
Станина ножниц НД3318

Станина ножниц НД3318 является базовой сборочной единицей, имеет сборно-сварную конструкцию, состоящую из двух стоек (1) и (8), соединенных траверсой (2) и стяжкой (7). Стойки и траверса служат опорой для о стола (4) с прикрепленными нижними ножами (16). Направляющие (5) стоек вместе с прикрепленными к ним накладными (6) наклонены к плоскости стола под углом 870. Регулировка зазора между ножами ножевой балки и станины осуществляется перемещением стола с помощью установочных болтов. В сборочную конструкцию станины входит также эксцентриковый вал (9) с насажденными на нем эксцентриками (10) и шатунами (11), которые с помощью осей (15) соединяются с ножевой балкой. С внутренних сторон стоек (1) и (8) на осях (12) установлены рычаги (13), соединенные с ножевой балкой серьгами (14) с одной стороны и с уравновешивателями – с другой.

Привод ножниц НД3318

Привод ножниц НД3318 осуществляется от электродвигателя (2), установленного на качающейся плите (1), через клиноременную передачу (3) на маховик (4). Маховик ножниц установлен на червячном валу редуктора, установленного на правой стойке ножниц и с помощью пальцев связан с ведущими дисками муфты-тормоза.

Муфта-тормоз, приводной вал и червячный редуктор с муфтой-тормозом гильотинных пневматических ножниц НД3318

Муфта-тормоз ножниц НД3318 с пневматическим включением состоит из трех основных частей: ведущей – ведущие диски (6) муфты с фрикционными накладками (8), ведомой – ступица (12) с поршнем (13), цилиндр (11), перемещающийся вдоль оси опорных дисков (5) муфты и тормоза, нажимной диск (10) тормоза и промежуточный диск (7) муфты и тормозной – тормозной диск (9) с фрикционными накладками. Работа муфты-тормоза осуществляется следующим образом: сжатый воздух через воздухоподводящую головку (14) поступает в пневмокамеру (15), перемещает цилиндр (11) вдоль оси опорных дисков (5) в сторону муфты и зажимает ведущие диски (6), связанные с постоянно вращающимся маховиком (1) через пальцы (3), обеспечивая передачу крутящего момента через ступицу (12) на вал червяка (16). Червячный вал соединен с червячным колесом, состоящим из зубчатого венца (17) и ступицы (19). Червячное колесо через шлицевую втулку (20) соединено е эксцентриковым валом (21).

Ножевая балка гильотинных пневматических ножниц НД3318

Ножевая балка ножниц НД3318 имеет два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку. Это жесткая конструкция сварного типа, состоящая из вертикального листа (8), горизонтального листа (5) и наклонного листа (6). С проушиной (7), приваренной к листу (8), соединяется шатун станины, благодаря чему, балка совершает возвратно-поступательное движение. Движение балки происходит в направляющих под углом 3′ к вертикальной плоскости. В нижней части ножевой балки имеется паз, в котором крепятся ножи (2, 4). Ножевая балка имеет два выступа (1) и (3), с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку.

Прижимная балка гильотинных пневматических ножниц НД3318

Прижимная балка ножниц НД3318 взаимодействует с ножевой балкой. Высота прижимной балки над столом в верхнем положении регулируется винтами (11), которые упираются в выступы (12) ножевой балки. При совершении рабочего хода происходит одновременное опускание ножевой и прижимной балок. Прижим листа осуществляется за счет силы сжатия пружин (10) и собственного веса балки (8), причем сила сжатия пружин регулируется винтами (9).

Уравновешиватели гильотинных пневматических ножниц НД3318

На внутренних сторонах обеих стоек станины ножниц НД3318 установлены уравновешиватели, через штоки (1) связанные с рычагами станины. При опускании ножевой балки шток поднимается вверх и сжимает пружину (2), смонтированную с предварительным сжатием, поэтому даже в случае разладки тормоза ножевая балка удерживается в верхнем положении. За счет постоянно направленного усилия пружин все зазоры в сочленениях подвижных частей цепи «эксцентриковый вал — шатуны — ножевая балка — уравновешиватели» выбираются в одну сторону, что обеспечивает плавную работу ножниц. Действие уравновешивателей на ножевую балку направлено под углом 1500 к вертикали, ножевая балка постоянно прижата к направляющим станины, что обеспечивает постоянство зазора между ножами.

Задний упор гильотинных пневматических ножниц НД3318

Установка упорной линейки (8) на ширину отрезаемой полосы осуществляется путем вращения маховичка (1). Выверка линейки на параллельность нижнему ножу осуществляется вращением эксцентриков (7) после регулировки фиксируемых гайкой. Высота поднятия упора и зазор между упором и верхним ножом регулируются винтом (2).

Конечный выключатель ножниц НД3318

На левом конце эксцентрикового вала насажена втулка (2), с закрепленным на ней выступом, которого касается колесико конечного выключателя (1). Предназначен для управления электромагнитными вентилями трехходового сдвоенного сблокированного клапана.

Воздухопровод ножниц НД3318

Воздухопровод пневматических ножниц НД3318 состоит из пневматического блока (1), ресивера (2) и трехходового сдвоенного сблокированного клапана (3), соединенных линиями связи с муфтой-тормозом. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр (9). Под давлением сжатого воздуха поршни (6) поднимаются вверх, сжимают пружины (4) и перекрывают выхлопные отверстия. Одновременно поднимаются клапаны (2), сжимая пружины (1). Полости (I) и (II) соединяются. Полость (III) отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, и происходит включение дисков муфты. После отключения муфты вентили перекрывают доступ сжатого воздуха в полость (IV), одновременно соединяя ее с атмосферой. При этом давление в полости (IV) падает, и поршни (6) под действием пружин (4) возвращаются в исходное положение, соединяя полость (II) с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители (8). В это время пружины возвращают в исходное положение клапаны (2), перекрывая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.

Освещение зоны реза

Освещение зоны реза ножниц НД3318 позволяет производить работу, связанную с разметкой листа.

Защитная решетка пневматических ножниц НД3318

Защитная решетка представляет собой состоящую из жестко связанных между собой вертикальных и горизонтальных планок рамку, прикрепленную к прижимной балке, что полностью преграждает доступ к ножам и прижиму и предохраняет от несчастных случаев при ремонте и техническом обслуживании станка.

ВНИМАНИЕ!

Категорически не допускается:

• производить осмотр и ремонт электрооборудования при включенном вводном выключателе;
• производить ремонт ножниц НД3318 при включенном электродвигателе  и вращающемся маховике;
• производить наладку, регулировку, чистку и смазку ножниц на ходу;
• работать на ножницах НД3318 со снятым ограждением приводов, маховика и воздухораспределителях;
• совершать технологические операции, выполнение которых связано с превышением силовых и технологических возможностей ножниц НД3318;
• работать на неисправных ножницах НД3318.

Электромеханическая гильотина – это мощное промышленное оборудование, способное резать листовой металл толщиной до 20 мм.

Наша компания предлагает приобрести гильотины известных торговых марок. Мы официально представляем на рынке России лучших мировых производителей.

·         По Свердловской области доставка осуществляется собственными курьерами, а клиентам из других регионов покупка отправляется с партнерскими транспортными товарами;

Гильотинные Ножницы, Пресс-Ножницы коды ТН ВЭД 2022: 8462, 8462211008, 8462291000

🔥 Поставщики Гильотинных ножниц, пресс-ножниц

Если вы ищите проверенных поставщиков: то можете их посмотреть на крупнейшем портале: b2b-postavki.ru. Страны импортеры: КИТАЙ, ГЕРМАНИЯ, ТУРЦИЯ, ИСПАНИЯ, ПОРТУГАЛИЯ, БЕЛЬГИЯ, ИТАЛИЯ

Примеры компаний производящих продукцию

1. DURMAZLAR MAKINA SAN. VE TIC. A.S.
2. «GASPARINI INDUSTRIES S.R.L.»
3. «DURMAZLAR MAKINA SAN. VE TIC. A.S.»
4. Ermaksan Makina Sanayi ve Ticaret A. S
5. Yangli Group Co., LTD

💁 Логистические компании и таможенные брокеры

Вы можете позвонить или отправить запрос на просчет вашего груза (Гильотинных ножниц, пресс-ножниц) в следующие компании:

Компания «ПрофиВЭД»: Таможенное оформление, Аутсорсинг ВЭД, Логистика, Сертификация товара
Консультирует: Устинова Ульяна, специалист ВЭД, опыт более 7 лет
Консультация в офисе в Москве: Рязанский проспект, 8А, стр.14, БЦ Рязанский
email: [email protected]
тел: +7 (495) 926-79-66

Гришина Ольга

БюроИмпорта: https://buroimporta.ru
email: [email protected]
тел: +7 (495) 419-26-52

Олеся

Импорт в Россию: https://import-v-rossiu.ru
email: [email protected]
тел: +7 (499) 702-62-33

Если вы сами брокер или у вас хорошие цены по логистики. Присылайте ваши условия, отзывы, рекомендации и мы вас добавим: [email protected]

🇷🇺Гильотинные Ножницы, Пресс-Ножницы экспорт

Вы можете прочитать статью или заказать консультацию по экспорту вашего товара через крупнейшую компанию, которая позволяет находить покупателей на вашу продукцию — каталог по покупателя ЭкспортВ — Гильотинные ножницы, пресс-ножницы покупатели

Примеры соответствия товара коду товарная номенклатура внешнеэкономической деятельности (2022)

Название товара в декларации	Код ТН ВЭД
Машины кузнечно-прессовые: прессы гибочные, серии AD-R, AD-S, FBS, PBF, AD-SERVO; координатно-пробивные (просечные) прессы, серии FP, RP, TP; гильотины, серии MS, VS, ES, SB, SB-NT, KGM, SBT, SBF; пресс-ножницы, серии IW,	8462
Машины кузнечно-прессовые: листогибочный пресс с числовым программным управлением, гильотинные ножницы	8462211008
Машины кузнечно-прессовые: пресс листогибочный, ножницы гильотинные гидравлические, пресс-ножницы, станки угловысечные	8462
Машины кузнечно-прессовые: прессы гибочные, серии AD-R, AD-S, FBS, PBF, AD-SERVO; координатно-пробивные (просечные) прессы, серии FP, RP, TP; гильотины, серии MS, VS, ES, SB, SB-NT, KGM, SBT, SBF; пресс-ножницы, се	8462
Машины кузнечно-прессовые: гидравлические гибочные пресса, гильотинные ножницы	8462291000
Станки металлообрабатывающее: станки для обработки металлов (включая прессы) гибочные, гильотинные ножницы,	8462310009
Машины кузнечно-прессовые: прессы комбинированные пробивные и высечные, ножницы гильотинные	8462391000
Машины кузнечно-прессовые: гидравлический листогибочный пресс, серии: MVD iBend A-series, iBend B-series, iBend С-series; гидравлические гильотинные ножницы,	8462310009
Машины кузнечно-прессовые: Пресс реечный, модель: AP-1, AP-2, AP-3; Ножницы ручные рычажные, модель: HS-10, HS-12, HS-6, HS-8; сабельного типа, модель: HS-1000, HS-500, HS-800, KHS-1000, KHS-1250; Станок л	8462291000
Машины кузнечно-прессовые: ножницы гильотинные, модель QC12Y-6*2500, пресс-ножницы гидравлические, модель Q35Y-16, Q35Y-16L, Q35Y-12	8462491000
Машины кузнечно-прессовые: Пресс-ножницы для резки листовой стали (гильотина механическая) торговой марки Anhui Xintuo CNC	8462391000
Машины кузнечно-прессовые с числовым программным управлением: прессы гидравлические листогибочные, ножницы гильотинные гидравлические	8462211009
Машины кузнечно-прессовые: Листогибочный пресс, Гильотинные ножницы	8462211009
Машины кузнечно-прессовые: прессы гидравлические листогибочные, ножницы гидравлические гильотинные листовые; в том числе с числовым программным управлением	8462211009
Станки металлообрабатывающие: гидравлические листогибочные прессы с ЧПУ, гильотины, координатно-пробивные прессы, угловысечные прессы, комбинированные пресс-ножницы, дыропробивные прессы, листогибочные станки, профилегибоч	8462
Машины кузнечно-прессовые: ножницы гильотинные, прессы угловысечные гидравлические,	8462
Машины кузнечно–прессовые: ножницы гидравлические гильотинные листовые, в том числе с числовым программным управлением, прессы гидравлические листогибочные, в том числе с числовым программным управлением	8462310009
Машины кузнечно-прессовые: прессы гидравлические листогибочные, ножницы гидравлические гильотинные	8462
Машины кузнечно – прессовые: Гидравлические гильотинные листовые ножницы с числовым программным управлением, Гидравлический листогибочный пресс с числовым программным управлением	8462211008
Машины кузнечно-прессовые: пресс листогибочный гидравлический, ножницы гильотинные гидравлические	8462291000
Зауживатель концов трубы модель: SG40B ; Пресс механический модель: Jh31-80; ЧПУ ЛИСТОГИБОЧНЫЙ ПРЕСС С ОСНАСТКОЙ модель: MB8-100X3200; Гидравлический пресс модель:WC67Y-63×2500; ГИДРАВЛИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ С ЧПУ мод	8462
Машины кузнечно–прессовые в том числе с числовым программным управлением: прессы гидравлические листогибочные, ножницы гидравлические гильотинные листовые	8462310009
Ножи для пресс-ножниц (гильотина): нож 640х80х16 83-1-0019 – 2 шт. , нож 800х80х16 83-1-0020 – 2 шт. Контракт № АВ-1/2009 от 10.06.2009 г., инвойс № 2011/104 от 31.08.2011 г.	8208100000

Проверить информацию в реестр СГР на изделие Гильотинные ножницы, пресс-ножницы

Что такое гильотинные ножницы? (с картинками)

Гильотинные ножницы — это машина, которая может резать или резать различные материалы с гильотинной конструкцией. Слово «гильотина» связано с лезвием, которое падает по вертикальной дорожке. Этот тип машины в основном использовался в знакомой истории как метод казни, особенно во время Французской революции, но современные гильотинные ножницы — это инструмент, используемый для формирования и придания формы продуктам для рынка.

Гильотинные ножницы используют потенциал падающего лезвия в установке для быстрой и точной резки определенных видов промышленных продуктов. Современные машины гильотинного типа различаются по размеру и стоимости. Некоторые из них представляют собой простые настольные машины. Другие представляют собой громоздкие напольные установки, предназначенные для резки больших кусков металла или другого материала. Гильотинные ножницы могут быть механическими или гидравлическими.

Ножницы гильотинного типа могут иметь множество применений во многих отраслях обрабатывающей промышленности. Эти инструменты можно использовать как для оптовой, так и для розничной торговли. Например, оптовый торговец листовым металлом может использовать большую модель гильотинного станка для резки простых кусков сырья для многоуровневой транспортировки поддонов. Розничный магазин может использовать другую модель гильотинных ножниц для придания формы металлическим деталям определенного дизайна для любого вида розничного товара.

В некоторых металлообрабатывающих или производственных цехах гильотинные ножницы могут быть частью набора инструментов, который включает новую плазменную резку для эффективного производства металлических изделий. Такие изделия, как станки для плазменной резки и станки для резки с ЧПУ, представляют собой все более автоматизированную систему, в которой CAD или автоматизированное проектирование управляют производственным процессом. Процесс САПР берет на себя большую часть проектной работы человеческого персонала и заменяет ее аккуратной, эффективной автоматизированной работой.

Хотя большая часть современного производственного процесса может быть автоматизирована, гильотинные ножницы и другие машины по-прежнему зависят от человеческого персонала, чтобы поддерживать их работу. Ручные машины могут по-прежнему требовать особого человеческого труда для резки или стрижки. Многие из этих типов машин проверяются федеральным управлением по охране труда и технике безопасности или OSHA или другими группами по охране труда. Контроль со стороны OSHA или аналогичного агентства гарантирует, что потенциально опасные машины, такие как гильотинные резаки, безопасны для людей при работе в промышленных условиях.

Специализированные поставщики предлагают ряд гильотинных ножниц и других ножниц для конкретных нужд бизнеса клиента. Многие модели гильотинных ножниц в настоящее время продаются по всему миру для конкретных целей в магазинах, которым выгодна резка в больших объемах для разработки и распространения своей продукции. Компании, нуждающиеся в таком оборудовании, часто могут получить необходимую им информацию из онлайн-каталогов конкретных поставщиков.

8′ X 3/8″ Гильотинные ножницы для листового металла
– Tommy Industrial

IRONWORKER LLC ПОЛОЖЕНИЯ И УСЛОВИЯ ПРОДАЖИ

Настоящие положения и условия применяются ко всем заказам, заключенным между любым дистрибьютором или любым конечным пользователем Товаров, в зависимости от обстоятельств («Покупатель») и ООО МЕТАЛЛУРГ. («Продавец»). Настоящие положения и условия и любая форма коммерческого предложения Продавца, представленная вместе с ним или отдельно, в дальнейшем вместе именуются «Соглашение». Продавец должен принимать заказы, продавать Товары и вести бизнес только на этих условиях. Любые дополнительные или отличающиеся условия в заказе на покупку Покупателя или другой документации о покупке считаются существенными изменениями настоящего Соглашения, и Продавец настоящим уведомляет о своем возражении против них. Термин «Товары» означает все товары, проданные и/или предоставленные Продавцом Покупателю, будь то товары, материалы, продукты, которые должны быть изготовлены и доставлены, услуги, которые должны быть оказаны, или любое их сочетание.

Цена.  Если на лицевой стороне настоящего документа указано какое-либо ценовое предложение, такое ценовое предложение действительно только в течение тридцати (30) дней с даты такого предложения. После этого цена Товаров, проданных по настоящему Соглашению, будет ценой Продавца, действующей на дату отгрузки. Все цены указаны на условиях F.O.B., дистрибьюторской сети Продавца, если не указано иное. Если какое-либо ценовое предложение включает доставку или фрахт любого рода, покупатель несет ответственность за любую сумму, превышающую указанную сумму. Если фактическая стоимость доставки или фрахта меньше указанной суммы, выручка считается заработанной.

Цены также не включают какие-либо федеральные, региональные или местные налоги или другие государственные сборы, связанные с продажей, покупкой, производством, доставкой, хранением, обработкой, использованием или потреблением любых Товаров, указанных в настоящем документе. Цены указаны и оплачиваются в долларах США.

Аннулирование.  Покупатель не может приостанавливать или отменять заказы, размещенные у Продавца, кроме как с предварительного письменного согласия Продавца и только в том случае, если Покупатель возмещает Продавцу все убытки, понесенные в связи с такой приостановкой или отменой, включая, помимо прочего, все случайные и косвенные убытки и расходы, возникающие в связи с этим. Указание Покупателя приостановить или отменить любой заказ может быть расценено как отказ, в результате чего Покупатель несет немедленную ответственность за убытки, расходы и другие понесенные убытки.

Доставка. Право собственности и риск потери Товаров переходят к Покупателю после доставки Товара Продавцом обычному перевозчику для доставки. Если Покупатель не указывает инструкции по доставке, Покупатель настоящим уполномочивает Продавца организовать доставку от имени Покупателя, и Покупатель несет ответственность за все расходы и расходы, связанные с этим. Все временные рамки, указанные Продавцом в устной или письменной форме, являются добросовестными оценками ожидаемой даты доставки Товаров. Продавец должен прилагать коммерчески разумные усилия для выполнения заказов Покупателя в указанные сроки, но ни при каких обстоятельствах Продавец не несет ответственности за любые убытки, связанные с неспособностью Продавца соблюсти любые такие сроки или сроки, включая, помимо прочего, случайные или косвенные убытки, возникающие в связи с этим.

Осмотр и приемка.  Покупатель должен осмотреть все Товары в течение пяти (5) дней после их получения. Оплата Покупателем представляет собой окончательное принятие Товаров и действует как отказ Покупателя от прав на осмотр или отклонение товаров, если не согласовано иное. Если Покупатель отказывается от какого-либо товара, Покупатель должен сначала получить Номер разрешения на возврат товара («RGAN»), прежде чем возвращать какой-либо товар Продавцу. В возврате товара без РГАН будет отказано. Продавец не несет ответственности за любые транспортные расходы, повреждения товаров или любые другие расходы или обязательства, связанные с товарами, возвращенными без RGAN. Продавец имеет право заменить соответствующее предложение. Покупатель несет ответственность за все расходы по доставке к Покупателю и обратно, а также расходы на переупаковку, если таковые имеются, если Покупатель отказывается принять отгрузку. Если Товары возвращаются в непригодном для продажи состоянии, Покупатель несет ответственность за полную стоимость Товаров. Покупатель не имеет права возвращать товары по специальному заказу. Любые Товары, возвращенные по настоящему Соглашению, облагаются комиссией за пополнение запасов, равной 35% от цены счета.

Ограниченная гарантия.  Продавец гарантирует первоначальному конечному пользователю, что Товары, изготовленные или предоставленные Продавцом в соответствии с настоящим Соглашением, не будут иметь дефектов материалов или изготовления в течение двенадцати (12) месяцев с даты покупки при условии, что Товары установлены. , используется и обслуживается в соответствии с любым руководством по эксплуатации или техническими инструкциями, предоставленными Продавцом или поставляемыми с Товарами, если применимо. Первоначальный конечный пользователь должен письменно уведомить Продавца о любом предполагаемом дефекте Товара до истечения гарантийного срока. Первоначальный конечный пользователь также должен получить RGAN от Продавца до возврата любых Товаров Продавцу для гарантийного обслуживания в соответствии с настоящим параграфом. Продавец не несет никакой ответственности за Товары, возвращенные без RGAN. Первоначальный конечный пользователь несет ответственность за все затраты и расходы, связанные с возвратом Товара Продавцу для гарантийного обслуживания. В случае дефекта Продавец по своему усмотрению отремонтирует или заменит дефектные Товары или возместит первоначальному конечному пользователю покупную цену таких дефектных Товаров. Товары не подлежат замене или возврату по истечении 30 дней с даты получения. Вышеупомянутая гарантия является единственным обязательством Продавца и исключительным средством правовой защиты первоначального конечного пользователя в отношении любых дефектных Товаров. Эта ограниченная гарантия не распространяется на: (a) наборы штампов, инструменты и пильные полотна; (b) периодическое или плановое техническое обслуживание и настройка, (c) ремонт или замена Товаров в связи с естественным износом, (d) дефекты или повреждения Товаров в результате неправильного использования, неправильного обращения, небрежного обращения или несчастных случаев, (f) дефекты или повреждение Товаров в результате ненадлежащих или несанкционированных переделок, модификаций или изменений; и (f) любые Товары, которые не были установлены и/или не обслуживались в соответствии с инструкцией по эксплуатации или техническими рекомендациями, предоставленными Продавцом.

ИСКЛЮЧЕНИЕ ДРУГИХ ГАРАНТИЙ. ВЫШЕУПОМЯНУТАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЗАМЕНЯЕТ ВСЕ ОСТАЛЬНЫЕ ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ. ЛЮБЫЕ И ВСЕ ДРУГИЕ ЯВНЫЕ, ЗАКОННЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ЛЮБЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ЛЮБОЙ КОНКРЕТНОЙ ЦЕЛИ ЯВНО ОТКАЗЫВАЮТСЯ. НЕ ПРЕДОСТАВЛЯЕТСЯ НИКАКИХ ГАРАНТИЙ, ВЫХОДЯЩИХ ЗА ТУ, ЧТО ЯВНО СОДЕРЖИТСЯ ЗДЕСЬ.

ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ.  НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ПРОДАВЕЦ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ИЛИ ЛЮБОЙ ДРУГОЙ СТОРОНОЙ ЗА ЛЮБОЙ СЛУЧАЙНЫЙ, КОСВЕННЫЙ ИЛИ ОСОБЫЙ УЩЕРБ (ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, УПУЩЕННУЮ ПРИБЫЛЬ ИЛИ ВРЕМЯ ПРОСТОЯ), ВОЗНИКШИЙ В СВЯЗИ С ТОВАРОМ ИЛИ СВЯЗАННЫМ С ТОВАРОМ, ЛЮБЫМ НАРУШЕНИЕМ, СОВЕРШЕННЫМ ПРОДАВЦОМ ИЛИ ЕГО НАРУШЕНИЕМ АГЕНТЫ НАСТОЯЩЕГО СОГЛАШЕНИЯ ИЛИ ПО ЛЮБОЙ ДРУГОЙ ПРИЧИНЕ, НА ОСНОВЕ КОНТРАКТА, ДЕЛИКТА ИЛИ ЛЮБОЙ ДРУГОЙ ТЕОРИИ ОТВЕТСТВЕННОСТИ. СРЕДСТВА ЗАЩИТЫ ПОКУПАТЕЛЯ В ОТНОШЕНИИ ЛЮБОЙ ПРЕТЕНЗИИ, ВОЗНИКАЮЩЕЙ В СООТВЕТСТВИИ С НАСТОЯЩИМ СОГЛАШЕНИЕМ, СТРОГО ОГРАНИЧИВАЮТСЯ СУММОЙ, УПЛАЧЕННОЙ ПОКУПАТЕЛЕМ ЗА ТОВАР.

Форс-мажор.  Продавец не несет ответственности за любую задержку в доставке или недоставку Товаров по причинам, не зависящим от разумного контроля Продавца, включая, помимо прочего, стихийные бедствия, военные или террористические действия, действия противника, военные действия, забастовки, трудовые затруднения, эмбарго, непоставка или несвоевременная поставка материалов, деталей и оборудования или задержки транспортировки не по вине Продавца, задержки, вызванные гражданскими властями, правительственными постановлениями или распоряжениями, пожаром, молнией, стихийными бедствиями или любой другой причиной, не зависящей от Продавца. разумный контроль. В случае любой такой задержки исполнение будет отложено на такой период времени, который может быть разумно необходим для компенсации задержки.

Технические характеристики.  Продавец может, по своему усмотрению, вносить изменения в конструкцию, технические характеристики или компоненты Товаров для повышения безопасности таких Товаров или, если, по мнению Продавца, такие изменения будут полезны для их эксплуатации или использования. Покупатель не может вносить какие-либо изменения в спецификации Товара, если только Продавец не одобрит такие изменения в письменной форме, и в этом случае Продавец может взимать дополнительные сборы за внедрение таких изменений.

Установка.  Если Покупатель приобретает какие-либо Товары, требующие установки, Покупатель должен за свой счет выполнить все приготовления и подключения, необходимые для установки и эксплуатации Товаров. Покупатель должен установить Товары в соответствии с любыми инструкциями Продавца и возместить Продавцу любые и все убытки, требования, иски, основания для иска, претензии и расходы (включая фактические гонорары и расходы на адвокатов), возникающие прямо или косвенно из-за неспособности Покупателя правильно установить Товар.

Работы других; Устройства безопасности.  Если иное не согласовано с Продавцом в письменной форме, Продавец не несет ответственности за труд или работу, выполняемую Покупателем или другими лицами, любого характера, связанную с проектированием, производством, изготовлением, использованием, установкой или поставкой Товаров. Покупатель несет единоличную ответственность за оснащение и требование использования своими сотрудниками и клиентами всех защитных устройств, ограждений и безопасных рабочих процедур, требуемых законом и/или изложенных в руководствах и инструкциях, предоставленных Продавцом. Покупатель несет ответственность за ознакомление со всеми руководствами по эксплуатации, ANSI или аналогичными стандартами безопасности, правилами OSHA и другими источниками стандартов и правил безопасности, применимых к использованию и эксплуатации Товаров.

Средства правовой защиты.  Каждое из прав и средств правовой защиты Продавца по настоящему Соглашению является кумулятивным и дополняет любые другие или дополнительные средства правовой защиты, предусмотренные в соответствии с настоящим Соглашением или по закону или по праву справедливости.

Гонорары адвокатов.  В случае необходимости судебного иска для взыскания денежных средств, причитающихся с Покупателя, или для обеспечения соблюдения любого положения настоящего Соглашения, Покупатель несет ответственность перед Продавцом за все расходы и расходы, связанные с этим, включая фактические гонорары и расходы Продавца на адвокатов.

Применимое право/место проведения.  Настоящее Соглашение должно толковаться и регулироваться в соответствии с законодательством штата Висконсин без применения принципов коллизионного права. Каждая сторона соглашается с тем, что все действия или разбирательства, вытекающие из настоящего Соглашения или в связи с ним, должны возбуждаться, рассматриваться и рассматриваться только в судах штата, заседающих в округе Марафон, штат Висконсин, или в Федеральном суде США по Западному округу штата Висконсин. Каждая сторона отказывается от любого права, которое она может иметь, отстаивать доктрину «неудобного форума» или возражать против места проведения разбирательства в той мере, в какой любое судебное разбирательство возбуждено в соответствии с настоящим разделом. Каждая сторона соглашается и отказывается от любых возражений против осуществления личной юрисдикции над ней судами, описанными в этом разделе. КАЖДАЯ СТОРОНА ОТКАЗЫВАЕТСЯ В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ, ОТ ПРАВА НА СУДЕБНОЕ РАЗБИРАТЕЛЬСТВО ПРИСЯЖНЫХ.

Краткое изложение правил возврата.

• 5 дней с даты поставки. По истечении этого времени претензии о возмещении ущерба и несоответствия заказа не принимаются.
• Вы должны получить номер RGAN, выданный IRONWORKER LLC, ДО возврата каких-либо материалов.
• Возвратные материалы должны быть получены в ООО «Айронворкер» в новом состоянии и в оригинальной упаковке.
• Измененные предметы возврату не подлежат.
• Покупатель несет ответственность за все расходы по доставке.
• Комиссия за пополнение запасов в размере 35% применяется ко всем возвратам.

IRONWORKER LLC делает все возможное, чтобы наши опубликованные спецификации, изображения, цены и доступность продукции были максимально точными и своевременными. Приносим свои извинения за возможные расхождения. IRONWORKER LLC оставляет за собой право вносить любые изменения, которые сочтет необходимыми в ходе ведения бизнеса, включая, помимо прочего, цены, спецификации продукта, количество и доступность продукта.

Для обслуживания клиентов и технической поддержки:  Пожалуйста, свяжитесь с одним из наших знающих членов команды по телефону: 1-844-895-3316  или напишите нам по электронной почте [email protected]

Гидравлические гильотинные ножницы по сравнению с ножницами с поворотной балкой: Объяснение различий



Многие люди сомневаются, почему гидравлические ножницы делятся на ножницы с поворотной балкой (ножницы с фиксированным углом) и гильотинные ножницы (ножницы с переменным углом).

В чем разница между гидравлическими ножницами с поворотной балкой и гильотинными ножницами?

Почему большинство пользователей предпочитают гильотинные ножницы?

В чем преимущества гидравлических гильотинных ножниц по сравнению с гидравлическими ножницами с поворотной балкой?

Сегодня я расскажу вам о разнице между стригальной машиной с поворотной балкой и гильотинной стригальной машиной.



В таблице ниже перечислены основные различия между ножницами с маятниковой балкой серии QC12 и гидравлическими гильотинными ножницами серии QC11:

Difference		QC12K/Y Series	QC11K/Y Series
		Hydraulic Swing Beam Shears	Hydraulic Guillotine Shears
1	Blade carrier cutting movement	– опора Unipivot，принцип рычага; – Сделайте дугообразное криволинейное движение вокруг задней точки опоры.	– Трехточечная опорная направляющая качения (нижний эксцентриковый вал, передний опорный вал, верхний эксцентриковый вал) — Сделать линейное вертикальное движение.
2	Сила сдвига	– Гидравлический масляный цилиндр закреплен в косом направлении; — 75% действующей силы, 25% потерь.	– Гидравлический масляный цилиндр для линейного вертикального перемещения; -100% гидравлическое давление, действующее на режущую кромку.
3	Тип лезвия	– Верхнее лезвие призматической формы, можно использовать только режущую кромку с двумя углами наклона; – Нижнее лезвие прямоугольной формы, можно использовать четыре режущие кромки.	– Верхнее и нижнее лезвие прямоугольной формы; – Можно использовать все четыре режущие кромки.
4	Регулировка угла среза	– Фиксированный угол среза и угол держателя лезвия; – Можно резать только под определенным углом независимо от толщины листа.	– Регулируемый угол резания, различные углы резания применяются для резки листов разной толщины. – Меньший угол резания может эффективно уменьшить деформацию листового металла и увеличить скорость резания; — Также можно увеличить угол сдвига, чтобы увеличить силу сдвига.
5	Точка смазки	Конические шестерни сильно изношены и требуют частой смазки для увеличения срока службы.	В большинстве случаев используются самосмазывающиеся сферические подшипники скольжения, как правило, их не нужно смазывать вручную.
6	Устройство возврата держателя лезвия	Возвратный цилиндр азота, легко протекает, часто требует ремонта.	Аккумуляторы баллонного типа стабильны и надежны.
7	Область применения	Обычные мелкие и средние заготовки, общие требования к режущей поверхности.	Ножницы для больших и средних сверхдлинных листов требуют высокой точности режущей поверхности.
8	Ограничитель обратного хода (дополнительно)	– Двигатель переменного тока 500 Вт + витой вал с универсальным соединением; – Легко создавать зазоры, без пружинного амортизатора, без функции втягивания.	– Инвертор + двигатель скорости + энкодер + электронный цифровой дисплей; — Бесступенчатая регулировка скорости, низкий уровень шума, возврат пружины и буферная функция.
9	Топливный бак (дополнительно)	Если обычные плиты не обрабатываются в течение длительного времени, тем легче ржаветь, что приводит к блокировке и износу гидравлических деталей.	Общая обработка покрытия, без ржавчины, не легко вступает в реакцию с маслом.

Ножницы с маятниковой балкой и гильотинные ножницы

Щелкните здесь, чтобы загрузить версию инфографики выше в высоком разрешении.

Содержание

Точность сдвига

Зазор между лезвиями ножниц с поворотной балкой и гильотинными ножницами составляет 0,04 мм.

Однако полностью устранить зазор в подшипниковом соединении между поворотным рычагом и корпусом маятника стригальной машины с поворотной балкой невозможно.

Погрешности между зазорами и зазором кромки лезвия обычно превышают 0,1 мм.

Таким образом, точность ножниц с маятниковой балкой теоретически в два раза хуже, чем у гильотинных стригальных машин.

Задняя направляющая гильотинных ножниц прижимается подшипником с подушкой пружины сжатия сзади, так что между передней и задней направляющими нет зазоров.

Точность зазора между зазором и зазором кромки лезвия поддерживается ниже 0,04 мм, так что срезаемый материал можно сделать более гладким и без заусенцев.

Рабочий путь

Поскольку держатель инструмента станка для резки с поворотной балкой изогнут, поэтому контакт представляет собой дугу, обеспечивающую прямолинейность срезаемого материала.



Гильотинные ножницы гарантируют прямолинейность срезаемого материала с прямолинейностью держателя инструмента и являются более точными.

В середине стригальной машины с поворотной балкой очень серьезное явление отвода лезвия, а некоторые режущие материалы имеют заусенцы. Этой ситуации не избежать.

Угол сдвига

При резке листа толщиной менее 20 мм угол сдвига станка для резки с поворотной балкой не регулируется, поэтому разрезаемый материал имеет скрученную крутку. Чем уже вырезанный материал, тем больше искажение.

Гильотинные ножницы позволяют осуществлять бесступенчатую регулировку угла среза.

Отрезанный лист нелегко деформировать и деформировать, чтобы обеспечить точность обработки заготовки.

Что еще более важно, усилие сдвига увеличивается после увеличения угла сдвига.

Лезвие

Гидравлические ножницы с поворотной балкой не могут использовать все 4 кромки лезвия для резки металлического листа из-за искривленного движения лезвия машины для резки с поворотной балкой.

Поэтому для двусторонней резки можно использовать только ромбовидную режущую кромку.

Держатель инструмента гильотинных ножниц двигается вверх и вниз линейно. И его верхнее, и нижнее лезвие можно обрезать с 4 кромками.

Таким образом, срок службы лезвия на гильотинных ножницах в два раза выше, чем у ножниц с поворотной балкой.

Другие детали

Гидравлические гильотинные ножницы не используют азот для возврата лезвия, что позволяет избежать неудобств, вызванных утечкой воздуха.

Используемый гидроцилиндр двустороннего действия.

Для сравнения, при проектировании ножниц с поворотной балкой все еще остается много неразрешимых проблем.

Такие как:

• Трудно гарантировать прочность держателя лезвия при ширине более 3200мм;
• Трудно заполнить смазочным маслом встроенный полукруглый блок цилиндров;
• Цилиндр ремонтировать непросто;
• Стойка нагружена неравномерно;
• Трудно отрегулировать точность зазора лезвия;
• Для материала с длиной среза менее 20 мм нельзя использовать устройство заднего упора.
• Принцип работы ножниц с поворотной балкой ограничивает то, что они не могут резать толстые листы. Для резки металлического листа толщиной более 8 мм необходимо выбрать гильотинные ножницы.

В настоящее время известные производители стригальных машин во всем мире в основном производят гидравлические гильотинные стригальные машины, и цена на них немного выше.

По сравнению с гидравлическими ножницами с поворотной балкой, гидравлические гильотинные ножницы имеют преимущества высокой точности стрижки, регулируемого угла сдвига и длительного срока службы режущей кромки.

Проще говоря, гильотинные ножницы эквивалентны гидравлическим ножницам второго поколения.

Можно также сказать, что это модернизированная версия ножниц с поворотной балкой.

Однако, если у вас ограниченный бюджет, ножницы с поворотной балкой все же могут быть хорошим выбором.

Если вы хотите приобрести стригальную машину от одного производителя с надежным качеством, вы можете обратиться к списку 10 лучших производителей стригальных машин.

Гидравлические гильотинные ножницы (железо) | Алан Росс Машинери

Перейти к навигации

RSN:

35835

Просмотр видео

Качество листинга:

3 из 3



Проверка этого списка оборудования с помощью ИИ на предмет полноты бета-тестирования в Alan Ross Machinery

.

RSN:

33017

Просмотр видео

Качество листинга:

3 из 3



Проверка этого списка оборудования с помощью ИИ на предмет полноты бета-тестирования в Alan Ross Machinery

.

RSN:

36817

Качество листинга:

3 из 3



Проверка этого списка оборудования с помощью ИИ на предмет полноты бета-тестирования в Alan Ross Machinery

.

RSN:

33688

Качество листинга:

3 из 3



Проверка этого списка оборудования с помощью ИИ на предмет полноты бета-тестирования в Alan Ross Machinery 9. 0003

RSN:

30797

Качество листинга:

1 из 3



Полнота этого списка оборудования проверяется с помощью искусственного интеллекта, бета-тестирование проводится в Alan Ross Machinery

Зарегистрируйтесь для просмотра

RSN:

36819

Качество листинга:

3 из 3



Проверка этого списка оборудования с помощью ИИ на предмет полноты бета-тестирования в Alan Ross Machinery

.

RSN:

33823

Качество листинга:

3 из 3



Проверка этого списка оборудования с помощью ИИ на предмет полноты бета-тестирования в Alan Ross Machinery

.

RSN:

21248

Качество листинга:

1 из 3



Полнота этого списка оборудования проверяется с помощью искусственного интеллекта, бета-тестирование проводится в Alan Ross Machinery

Зарегистрируйтесь для просмотра

РСН:

32289

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

29263

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

28375

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

26077

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

32330

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

30086

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

29631

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

29509

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

29466

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

28225

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

26658

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

РСН:

26136

ПРОДАНО

Данное оборудование больше не продается. Позвоните нам по телефону +1.847.480.8900 для аналогичного оборудования.

Страницы

• 1
• 2
• Следующая страница
• Последняя страница

 Меню

Главное меню

Поисковое оборудование

Гильотинные ножницы по металлу VEVOR, ширина станины 31 дюйм/800 мм, калибр 16/1,5 мм Гильотинные ножницы по металлу со стойкой для строительных работ

Избранные предметы, которые вы можете, как

ZDJHS-80000000001V0

Часто покупаются вместе

Люди, которые купили этот предмет, также купил

Описание Вопросы и обзоры Ответы

Guillotin с прочной подставкой и имеет длинную прорезиненную ручку для максимального рычага. Он имеет длину станины 32 дюйма, подходящую для резки металлического листа 16-го калибра.

Tough Equipment & Tools, Pay Less

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Премиальное прочное качество
• Невероятно низкие цены
• Быстрая и безопасная доставка
• Бесплатный возврат в течение 30 дней
• Внимательное обслуживание 24/7

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Высокое качество
• Невероятно низкие цены
• Быстрая и надежная доставка
• Бесплатный возврат в течение 30 дней
• Внимательное обслуживание 24/7

16 калибровочная резка металла

Настольные гильотины толщиной 5 мм/6 листов можно использовать для резки листового металла1. . Режет ровно и быстро.

Длина станины 800 мм

Дугообразное лезвие изготовлено из утолщенной марганцовистой стали высокой твердости. Лезвие острое. Длина кровати: 32 дюйма/800 мм.

Прочная и утолщенная сталь

Эти ножницы для листового металла имеют стальную раму, устойчивую к коррозии и ржавчине. Соединение между лезвием и подставкой гибкое.

Эргономичная рукоятка

Благодаря длинной и тонкой стальной рукоятке, удобной и нескользящей, вы можете эффективно управлять ножницами по металлу.

Съемная подставка

Гильотинные ножницы для листового металла поставляются с прочной подставкой для удобства использования. Стенд также можно демонтировать.

Различное применение

Гильотинные ножницы по металлу подходят для резки тонкого металлического листа, идеально подходят для личного и промышленного использования.

Технические характеристики

• Длина слоя: 32 дюйма/800 мм

• Толщина сдвига: 16 калибра/1,5 мм

• Размер лезвия: 32 дюйма L x 1-3/8 дюйма.

  Материал лезвия: сталь T10

• Габаритные размеры (Д x Ш x В): 41,3 x 15 x 51,1 дюйма

Содержимое упаковки в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Премиальное жесткое качество
  • Невероятно низкие цены
  • Fast & Secure Delivery
  • 30-дневные бесплатные доходности
  • 24/7 Служба внимания

  Гильотин. прочная подставка и длинная прорезиненная ручка для максимального рычага. Он имеет длину станины 32 дюйма, подходящую для резки металлического листа 16-го калибра.

  • Превосходная резка
  • Прочная стальная конструкция
  • Простота в эксплуатации и высота 800 мм
  • Усиленная стойка

  Резка металла толщиной 16 мм

  Гильотина для настольных ножниц может использоваться для резки листового металла толщиной 16 мм/1,5 мм. Режет ровно и быстро.

  Длина станины 800 мм

  Дугообразное лезвие изготовлено из утолщенной марганцовистой стали высокой твердости. Лезвие острое. Длина кровати: 32 дюйма/800 мм.

  Прочная и утолщенная сталь

  Эти ножницы для листового металла имеют стальную раму, устойчивую к коррозии и ржавчине. Соединение между лезвием и подставкой гибкое.

  Эргономичная рукоятка

  Благодаря длинной и тонкой стальной рукоятке, удобной и нескользящей, вы можете эффективно управлять ножницами по металлу.

  Съемная подставка

  Гильотинные ножницы для листового металла поставляются с прочной подставкой для удобства использования. Стенд также можно демонтировать.

  Различное применение

  Гильотинные ножницы по металлу подходят для резки тонкого металлического листа, идеально подходят для личного и промышленного использования.

  Содержимое упаковки

  • 1 x Ручные гильотинные ножницы

  Технические характеристики

  • Длина станины: 800 мм/32 дюйма
  • Толщина среза: калибр 16/1,5 мм
  • Размер лезвия: 8 дюймов/длина 32 дюйма. W
  • Материал лезвия: сталь T10
  • Общий размер (L x W x H): 41,3 x 15 x 51,1 в

  Длина слоя

  32 в/800 мм

  Shearing

  88288828828428828 гг. 1,5 мм

  Размер лезвия

  32 in. L x 1-3/8 in. W

  Blade Material

  Steel T10

  Overall Dimension(L x W x H)

  41.3 x 15 x 51.1 in

  Questions и ответы

  1 Вопросы

  Задайте вопрос

  Вопросы

  Нержавеющую сталь какой толщины можно резать?

  Ответить

  Посмотреть больше

  Менее 3 мм.

  Вевор

  (0)

  (0)

  Отзывы клиентов

  • Цена
    4,8

  • Качественный
    4. 6

  • Функции
    4.6

  • Легко использовать
    4,7

  1 Обзоры

  Cato

  Works Great

  Сокращение лицензионных знаков по мере необходимости с минимальными усилиями

  См. Меньше

  0

  Просмотреть все отзывы клиентов

  Люди, которые просматривали этот товар, также просматривали

  • Корзина
  • Список желаний
  • Свяжитесь с нами
  • Отследить ваш заказ
  • О нас

  Наверх

  855-385-1880

  С понедельника по пятницу, 08:00-17:00, GMT-7

  ©2009 — 2022 ВЕВОР Все права защищены

  Гильотинные ножницы с ЧПУ Master серии MS

  АККУРЛ

  АККУРЛ


  Точный и высококачественный рез с автоматической регулировкой зазора

  Отличная резка, идеальная скорость гильотинные ножницы с регулируемым углом наклона Серия Master MS. И эта серия Master MS с автоматическим зазором лезвия, углом резки и длиной резки автоматически регулируются в зависимости от выбора материала и толщины.

  Гильотинные ножницы с ЧПУ серии Master MS


  Включает следующие функции и конфигурацию


  Гибкий

  Надежный

  Прибыль

  Удобный для пользователя

  Стандартное оборудование

  ИНФОРМАЦИЯ О ЗАПРОСЕ

  •
    Delem DAC-360T Управление сенсорным экраном

  •
    Гидравлическая система BOSCH REXROTH

  •
    Задний калибр шарико-винтовой передачи 1000 мм

  •
    Автоматический задний упор

  •
    Автоматическая и прогрессивная регулировка переднего угла

  •
    Автоматическая регулировка зазора между лезвиями

  •
    Длина автоматической резки

  •
    Функция возврата

  •
    Машина управляется контроллером (ПЛК)

  •
    Задний упор ACCURL® с функцией автоматического поворота вверх

  Блок управления ЧПУ DLEME DAC360t

  Компания ACCURL® выбрала очень мощную систему управления DELEM DAC360T нового поколения, обеспечивающую удобное и универсальное сенсорное управление ножницами. По запросу можно управлять несколькими осями заднего упора, углом резания, длиной хода и зазором с помощью современной электроники.

  Простая в использовании сенсорная навигация на ярком ЖК-экране делает работу максимально удобной. Числовое программирование с четкими значками помогает оператору выполнить все функции программирования.

  Читать далее

  DAC-360T с:

  •
    7-дюймовый широкоформатный цветной ЖК-дисплей TFT

  •
    Контроль заднего/переднего упора

  •
    Панельный корпус

  •
    Функция возврата

  •
    Угол резки и контроль зазора

  •
    Ограничение длины хода

  •
    Ручное перемещение всех осей

  •
    Контроль силы

  •
    Функция возврата к отправителю

  •
    Память программ на 100 программ

  •
    Система поддержки листов

  •
    Система измерения толщины листа

  Система заднего упора с ЧПУ

  Почему задний датчик Accurl?

  Одним из важнейших факторов режущей способности является конструкция заднего упора и устойчивость. Качественная резка возможна с идеальным продуктом, стабильностью и точностью заднего упора.
  Движение высокоскоростного заднего упора с шарико-винтовой передачей также поддерживается линейными направляющими, что обеспечивает длительный срок службы заднего упора, большую чувствительность и устойчивость к любым столкновениям.

  Читать далее

  Преимущество:


  •
    Быстрота и высокая точность

  •
    Надежное движение

  •
    Регулировка в любой точке

  •
    Устойчивость к аварии

  •
    Бесплатная поддержка

  •
    Более качественная и быстрая резка

  •
    Простое и безопасное использование

  •
    Высокая точность и повторяемость

  Пневматическая система поддержки листов

  Моноблочная панель Тип системы поддержки:

  Предотвращает свисание широких и тонких листов благодаря пневматической опоре стола и обеспечивает более точный рез

  Читать далее

  Гидравлические гильотинные ножницы с системой защиты от скручивания листового металла

  Система защиты от скручивания

  предотвращает скручивание листового материала при узкой и полосовой резке, удерживая прямо во время процесса резки против движения лезвия.
