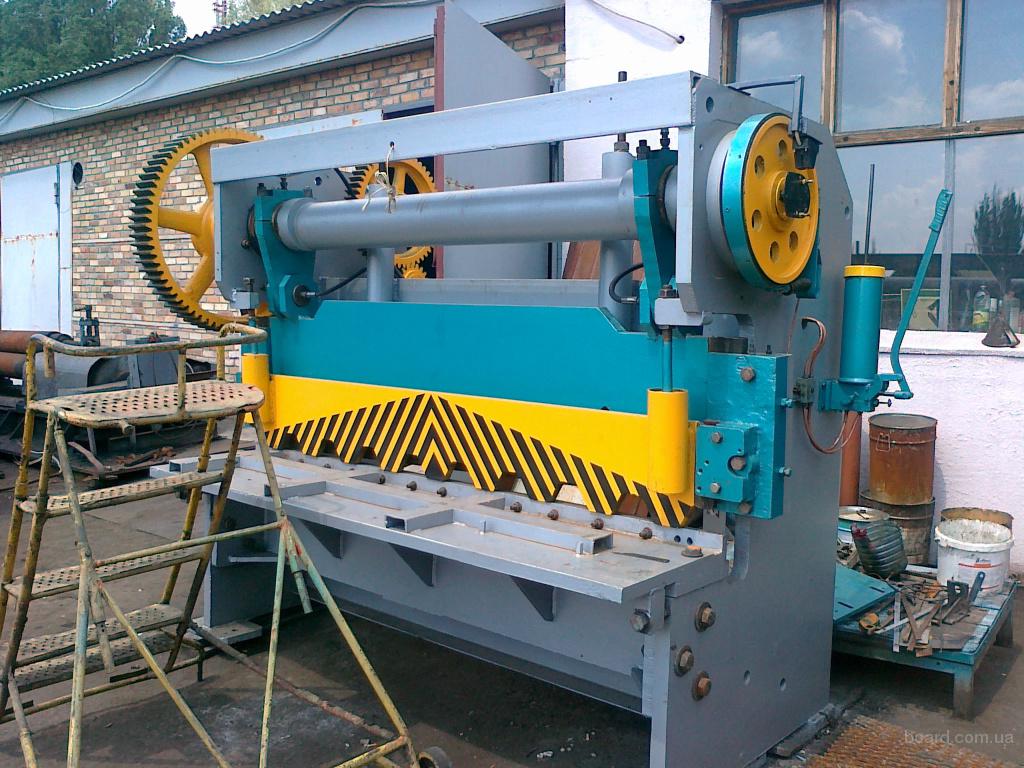

Н3121 Ножницы листовые электромеханические Н-3121

Ножницы могут применяться в заготовительных и ремонтных цехах предприятий машиностроения, различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0. Нижнее значение температуры воздуха должно быть не менее -5^оС.

Устройство и работа составных ножниц кривошипных листовых Н3121

1. Станина
2. Привод
3. Балка ножевая
4. Прижим
5. Упор задний
6. Валы приводные
7. Муфта включения
8. Уравновешиватель
9. Электромагнитное управление
10. Тормоз
11. Ограждения
12. Решетка защитная
13. Электрооборудование
14. Пульт управления

Ножницы приводятся в движение электродвигателем 1. Шкив 2, сидящий на валу электродвигателя, с помощью клиноременной передачи 3, приводит во вращение маховик 4. Маховик 4 закреплен на приводном валу I. На другом конце вала I закреплен инерционный маховик 10. На вал I посажена шестерня 5, находящаяся в зацеплении с зубчатым колесом 6, которое закреплено на промежуточном валу II. Шестерня 7 посажена на другом конце вала II и находится в зацеплении с зубчатым колесом 8, внутри которого смонтирована муфта включения 9 с поворотными шпонками. Включение и выключение муфты производится электромагнитом 11, системой рычагов 12 и пружин, расположенных на крышке муфты. При включении электромагнита муфта передает вращательное движение эксцентриковому валу III, который через шатуны 13 приводит в возвратно-поступательное перемещение ножевую балку 14. При движении ножевой балки вниз прижимная балка 17 прижимает отрезаемый лист к столу в момент реза. Движение прижима связано с перемещением ножевой балки. Для снижения динамических нагрузок предусмотрены уравновешиватели 15 ножевой балки. Подъем прижима 17 происходит при подъеме ножевой балки, когда упоры 18, установленные на ней, увлекают вверх прижим.

Для остановки ножевой балки 14 в крайнем верхнем положении служит тормоз 19, установленный на правом конце вала III.

Описание составных частей ножниц  кривошипных листовых Н3121

Станина ножниц Н3121

Все механизмы и узлы ножниц  кривошипных листовых Н3121 смонтированы на станине.

Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой стяжками и столом. Стол крепится к стойкам болтами. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.

Привод ножниц кривошипных листовых Н3121

Электродвигатель ножниц шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

Муфта включения кривошипных ножниц Н3121

Конструкция муфты включения с поворотными шпонками показана на рисунке.

Муфта включения при помощи втулки 2 жестко крепится в ступице колеса 12. При отключенном электромагните втулка 2 свободно вращается с колесом 12, не входя в зацепление с втулкой 7, заклиненной относительно вала 14, шпонкой 13. Втулки 8 и 9 являются подшипниками скольжения.

При включении электромагнита хвостовик 4, расположенный на правом конце шпонки 10, освобождается от упора электромагнита, и пружины 6 приводят в действие рычаги 5. Рычаги 5 поворачивают рабочую 10 и запорную 11 шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок 7 и 2, жестко связывают их между собой. От колеса 12 через втулки 1, 2, 3 вращение передается втулке 7, от нее через шпонку 13, вращение передается на вал 14. Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку 10 и, одновременно, через рычаги 5 запорную шпонку 11, муфта отключается.

В режиме холостого хода зубчатое колесо свободно вращается на паре подшипников скольжения 8 и 9.

Ножевая балка кривошипных ножниц Н3121

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами жесткости. К балке винтами крепятся ножи для резки.

Прижим и защитная решетка кривошипных ножниц Н3121

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка зажимает лист, а затем начинается рез. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулировка усилия прижима производится гайками, сжимающими пружину прижимной балки.

К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При снятой защитной решетке срабатывает электрическая блокировка, и ножницы автоматически отключаются.

Упор задний ножниц Н3121

Установка снабжена задним упором для резки листа заданного размера. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

Уравновешиватели кривошипных ножниц Н3121

Уравновешиватели служат для компенсации веса ножевой балки, снижение динамических нагрузок при работе на ножницах.

Уравновешиватель состоит из двух наборов пружин, установленных в стаканах, приваренных к швеллерной коробке станины.

Штоки уравновешивателя шарнирно соединены с ножевой балкой.

Ограждения ножниц Н3121

Ограждения ножниц сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

Кинематическая схема кривошипных ножниц Н3121

Смазка ножниц  кривошипных листовых Н3121

Смазочный материал ЦИАТИМ-203 ГОСТ 8773-73

• Подача смазки осуществляется до тех пор, пока смазка не начнет выступать с боков смазываемых поверхностей.
• ТОЛЬКО ЭТО ДАЕТ ВОЗМОЖНОСТЬ КОНТРОЛИРОВАТЬ ДОСТАТОЧНОСТЬ СМАЗКИ.
• Выступающую из зазоров смазку необходимо удалить ветошью.
• Необходимо периодически проверять состояние масленок и маслопроводящих отверстий.
• НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ БЕНЗИНОМ.

 Подготовка ножниц кривошипных Н3121 к работе и порядок работы

Требования, изложенные ниже, обязательны при пуске ножниц после монтажа, а также после ремонта или длительного перерыва в эксплуатации.

1. Заземлить ножницы Н3121, подключить ее к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
2. Выполнить указания, изложенные в разделе Смазка.
3. Проверить затяжку всех болтов и их стопорение.
4. Включить вводный автомат. При этом должна загореться сигнальная лампа «Напряжение подано». Если сигнальная лампа не загорелась, необходимо проверить напряжение в сети, согласно правилам технической эксплуатации, ибо отсутствие сигнала еще не свидетельствует об отсутствии напряжения.
5. Включить электродвигатель привода нажатием кнопки «Пуск» и разогнать маховик. Проверить направление вращения большой шестерни, сидящей на конце эксцентрикового вала со стороны муфты включения. Шестерня должна вращаться по часовой стрелке, если смотреть на нее со стороны муфты. Вращение в обратную  сторону не допускается.
6. Обкатать ножницы Н3121 в течение двух часов, из них один час на одиночных ходах и один час на автоматических. При этом проверить взаимодействие всех узлов и деталей ножниц.

Порядок работы на ножницах  кривошипных листовых Н3121

Приступая к работе, необходимо выполнить следующие требования:

1. Смазать ножницы
2. Настроить задний упор на требуемую длину реза заготовок. Расстояние от режущих кромок нижнего ножа до заднего упора определяется по линейкам, укрепленным на рейках заднего упора.
3. Установить необходимый зазор между верхними и нижними ножами. Для этого необходимо ослабить болты поз.1 и поз.3 рисунок 5, которыми крепится стол к станине. Вращая вручную маховик по стрелке, указанной на кожухе, опускать ножевую балку вниз до перекрытия ножей стола и ножевой балки (10 мм. – перекрытие ножей).
4. Подвинуть стол вперед и установить необходимый зазор, затем, опуская ножевую балку вниз, промерить зазор по всей длине ножей слева направо. После установки зазора затянуть болты. Движение стола назад относительной ножевой балки осуществляется болтами позиции 2 рисунок 5. Зазоры между направляющими и ножевой балкой обеспечить прокладками поз.4 рисунок 5.

Величина зазора устанавливается согласно таблицы

5. Включить муфту при максимальных оборотах маховика.
6. Сделать несколько холостых ходов, убедиться, что ножницы работают исправ

Во время работы:

1. Не допускать к ножницам посторонних лиц.
2. НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ МАКСИМАЛЬНОЙ ТОЛЩИНЫ С ПРЕДЕЛОМ ПРОЧНОСТИ БОЛЕЕ 500 МП
   Максимальная толщина листа с пределом прочности более 500 МПа определяется по формуле: δ_х=δ х 500/σ_х мм.где δ_х – максимально допустимая толщина листа с пределом прочности более 500 МПа
   σх – предел прочности разрезаемого листа, МПа.
3. НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ ЗАТУПЛЕННЫМИ НОЖАМИ. Ножи выполнены с четырьмя режущими кромками, при затуплении режущих кромок ножи периодически переворачиваются. Затупившиеся ножи необходимо перешлифовать.
4. При резке заготовок длиной более 800 мм.во избежание утяжки листа применять опоры поддержании отрезаемой заготовки.
5. При отсутствии электроэнергии выключить вводный автоматический выключатель на электрошкафу

По окончании работы:

1. Остановить привод ножниц.
2. Выключить вводный автоматический выключатель.
3. Произвести уборку ножниц и смазать ее.
4. Сообщить сменщику обо всех замеченных неполадках.

Техническое обслуживание ножниц кривошипных Н3121

Система технического обслуживания ножниц определяет порядок, содержание и периодичность осмотра и обслуживания ножниц в процессе эксплуатации.

Предусматриваются следующие виды технического обслуживания:

ТО – 1 – ежедневное;

ТО – 2 – каждые три месяца;

ТО – 3 – ежегодное.

Работы, предусмотренные ТО – 1 – ТО – 3 охватывают проверку и обслуживание основных механизмов, определяющих надежность работы ножниц.

СТРОГОЕ ВЫПОЛНЕНИЕ ЭТИХ РАБОТ ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ

Характерные неисправности ножниц кривошипных Н3121 и методы их устранения

Подшипники скольжения шатунов, букс греются, в смазке находятся частицы бронзы

Тугое скольжение ножевой балки

В режиме одиночного хода ножевая балка не останавливается в верхней точке

При нажатии на кнопки или педаль не происходит включение ножниц

Электродвигатель при пуске не развивает полных оборотов

Порядок установки ножниц кривошипных листовых Н3121

• Ножницы  кривошипные листовые Н3121   поставляются заказчику в собранном виде.
• Подъем ножниц в распакованном виде следует производить за отверстия в станине, согласно схеме строповки
• Монтажный чертеж ножниц приведен на Глубина фундамента Н принимается в зависимости от характера грунта, но не менее 800 мм.
• Горизонтальное положение ножниц на фундаменте производится с помощью клиньев и проверяется уровнем, установленным на столе ножниц. Точность монтажа в поперечном и продольном направлениях должна быть не менее 0,2 мм. На длине 1000 мм.
• После монтажа ножниц на фундаменте необходимо провести расконсервацию. Снятие антикоррозийного покрытия осуществляется деревянной лопаточкой и ветошью, смоченной бензином Б-70 ГОСТ 51-82
• Расконсервированные обработанные поверхности во избежание коррозии покрыть тонким слоем масла «Индустриальное 80» ГОСТ 20799-88.

Схема строповки ножниц Н3121

Монтажный чертеж кривошипных ножниц Н3121

Электрооборудование ножниц Н3121

• Род тока – переменный, 3-х фазный.
• Напряжение – 380; 50Гц.
• Напряжение  цепей управления:
• — переменного тока – 110В; 50Гц;
• Напряжений цепей сигнализации – 24В; 50Гц.
• Напряжение цепей освещения – 24В; 50Гц.
• Перечень токоприемников и аппаратов дан в таблице 6.
• На лицевой стороне ножниц размещены: конечный выключатель – блокировка решетки; пульт управления (показан на рисунке 9).
• Шкаф управления установлен на левой стойке станины. На правой стенке шкафа установлены: переключатель режимов работы и педаль. На левой стенке шкафа установлен вводный автомат.

Электрическая схема ножниц Н3121 предусматривает следующие режимы:

• отключено;
• ручное управление;
• педальное управление;
• автоматический цикл.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

Символы органов управления  ножниц Н3121

Ручное управление

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ1, и включает электромагнит YА, который включает муфту.

Педальное управление

Переключатель режимов SA  ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

 Автоматический цикл

Переключатель режимов SA  ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ1 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

• наличие напряжения HL1;
• двигатель включен HL2;
• автоматические циклы HL3;
• одиночные циклы HL4;
• педаль HL5.

Для освещения линии реза предусмотрена лампа местного освещения.

Меры безопасности

• Безопасность работы на ножницах Н3121 обеспечивается установкой защитных кожухов на все вращающиеся части, наличием защитной решетки, снабженной дополнительной электроблокировкой, останавливающей ножницы при снятии защитной решетки. Электрошкаф снабжен специальными замками, исключающими доступ к нему посторонних лиц.
• При смене ножей и ремонте ножниц ножевую балку следует зафиксировать в верхнем положении штырями диаметром 25 мм., вставленными в специальные технологические отверстия в ножевой балке.
• Во время работы ножниц необходимо следить за тем, чтобы ножевая балка оставалась в крайнем верхнем положении, которое
• достигается правильной регулировкой тормоза.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

• Допускать к работе на ножницах лиц, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности.
• Работать на неисправных ножницах.
• Работать на ножницах со снятыми ограждениями и защитной решеткой.
• Производить ремонтные, регулировочные работы, а также чистку и смазку ножниц при включенном электродвигателе.

паспорт на ножницы Н3121, запчасти н3121 н3121 запчасти н3121 техномаш. нл 3121 станок характеристики, ножницы кривошипные н3121 н3121 характеристики н3121б\у. упор задний ножницы гильотинные н3121 картинки, листовые ножницы н-3121 гильотинные ножницы 3121 купить б/у скачать паспорт для н3121. ножи к гильотинным ножницам 3121, ПАСПОРТ НА ГИЛЬОТИНУ Н3121 гильотинные ножницы н3121 паспорт скачать чертёж поворотной шпонки Н 3121. Ножницы кривошипные Н3121. Паспорт, завод продает ножницы гильотинные н 3121 б/у н3121 ножницы кривошипные листовые Альбом ремонтных чертежей ножницы гильотинные Н3121, скачать бесплатно. скачать бесплатно альбом ремонтных чертежей к кривошипным ножницам н3121, запчасти для гильотины Н3121 н 3121 характеристики фото Н3121 руководство по эксплуатации Схема электрическая Н3121. ножницы н3121 чертежи, скачать бесплатно паспорт на н3121 НОЖНИЦЫ ГИЛЬОТИННЫЕ КРИВОШИПНЫЕ ГИЛЬОТИНА Н3122 паспорт станок Н-3121 габарит. паспорт на гильотину н-3121, запасные части на н3121 н3121 характеристика технический паспорт ножницы н-3121. паспорт скачать ножницы н3222ф1, н3121 паспорт гильотина н3121 паспорт ножницы гильотинные н3121. руководство по эксплуатации н3121, эюцэшЎ? э3121 паспорт на ножницы листовые Н 3121 12мм Альбом ремонтных чертежей ножницы гильотинные Н3121. цена Листовые ножницы Н3121, Техническая характеристика Н3121 ножи н3121 продам Ножницы гильотинные Н 3121. гильотинные ножницы н3121 паспорт, ножницы кривошипные листовые н3121 ножницы н3121 паспорт Ножницы листовые Н-3121. скачать паспорт на ножницы кривошипные н3121 бесплатно, куплю продам ножницы гильотинные Н3121 12х2000 чертежи и размеры для изготовления муфты к гильотине Н3121 гильотина пневматическая н3121 паспорт. пресс-ножниц модели h4121, гильотина н3121 запчасти нл 3121 станок характеристики фото размеры ножницы н3121 техническая документация, руководство по эксплуатации, чертежи и все схемы Н3121. Н3121 купить, Ножницы гильотинные Н3121 цена руководство по эксплутации ножницы листовые НЛ-3121 Ножницы кривошипные листовые Н3121 паспорт. альбом ремонтных чертежей н-3121, ножницы листовые н3121 скачать паспорт паспорт на ножницы гильотинные н3121 ножницы н- 3121 паспорт. паспорт на Н3121, запчасти по воздуху к гильотине н 3121м ножницы гильотинные н3121 форум гн 3121. ножницы н3121 Система пневматики, скачать техпаспорт на гильотину н3121 Ножницы гильотинные Н3121 купить Чертеж ножа гильотинных ножниц Н3121. ППР ножницы листовые Н3121, н3121 гильотинные ножницы инструкция Альбом ремонтных чертежей Гильотина н 3121 Скачать бесплатно масса ножниц н3121. размеры ножей ножницы кривошипные листовые на 3121, вал н3121 н3121 руководство ножницы гильотинные н3121 паспорт. ножницы н3121 электросхема, техпаспорт на гильотину н3121 ножницы н3121 запчасти к гильотинным ножницам н3121. ножницы кривошипные листовые НА 3121, нл3121 23-415 шпонка поворотная рабочая скачать бесплатно паспорт ножницы гильотинные на 3121. чертёж поворотной шпонки на ножницы н3121, паспорт на листовые ножницы Н-3121 рабочий чертеж поворотной шпонки рабочей 23-415 гильотины Н3121 Тормозной шкив Гильотина 3121, Ремонтные чертежи. куплю ножницы гильотинные н3121 доска объявлений, паспорт на гильотину н3121

НА3121 Ножницы гильотинные, кривошипные НА-3121

Ножницы гильотинные НА3121 (гильотина) предназначены для прямолинейной резки листового и полосового материалов. Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей. Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.

• Ножницы кривошипные листовые с наклонным ножом модели НА3121 предназначены для резки листового материала с σ=50 кгс/мм2.
• Поперечная резка листа толщиной 12,0 мм и шириной 2000 мм производится за один ход ножа.
• Продольная — при длине реза более 2000 мм, производится рядом повторных резов при продвижении листа вдоль линии реза.
• Резка может производиться как при разметке, так и с помощью заднего упора.
• гильотинные НА3121 могут быть использованы на складах и цехах различных предприятий, при раскрое листовой стали.
• При резке стали с пределом прочности больше или меньше 50 кг/мм2 для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ «РЕГУЛИРОВАНИЕ», при этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Расположение составных частей ножниц НА3121

1. Станина НА3121.11.001
2. Ножевая балка НА3121.31.001
3. Прижимная балка НА3121.32.001
4. Привод НА3121.21.001
5. Валы приводные НА3121.22.001
6. Редуктор цилиндрический НА3121.23.001
7. Задний упор НА3121.33.001
8. Уравновешиватель НА3121.34.001
9. Установка ВПК НА3121.41.001
10. Ограждение НА3121.71.001
11. Воздухопровод НА3121.42.001
12. Ограждение зоны реза НА3121.72.001

• Пульт управления ножниц НА3121

1. Кнопка «Пуск» электродвигателя главного привода;
2. Кнопка включения пневмомуфты;
3. Кнопка «Стоп непрерывных ходов».;
4. Переключатель освещения зоны реза;
5. Кнопка «Общий стоп»;

Схема кинематическая ножниц гильотинных, кривошипных НА3121

Станина ножниц НА3121

Станина является базовым узлом ножниц НА3121, на котором крепятся все остальные узлы ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами. На стойки опирается стол, к которому болтами крепятся нижние ножи. Установка ножа по высоте при переточках производится подшлифовкой прокладок, расположенных под ножами.

Привод и валы приводные ножниц НА3121

Привод ножниц НА3121 осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и пневматическую муфту на коленчатый вал Электродвигатель крепится на подмоторной плите, шарнирно укрепленной на станине.

Пневматическая муфта-тормоз ножниц НА3121

На левом конце приводного вала ножниц НА3121 устанавливается пневматическая муфта-тормоз.

Муфта-тормоз , жестко сблокированная многодисковая фрикционная с пневматическим включением и состоит из следующих частей.

Ведущей — ведущих дисков 1 муфты с фрикционными накладками; Ведомой — ступицы 2 с неподвижно присоединенным поршнем 3; цилиндра 4, перемещающегося вдоль оси, опорных дисков 5 муфты и тормоза, установленных на резьбе ступицы 2 и поршня нажимного диска тормоза, установленного жестко на цилиндре 4 промежуточного диска 12 муфты; тормозной — тормозного диска 7 с фрикционными накладками.

Работа муфты-тормоза заключается в следующем:

Сжатый воздух через отверстия «Б» в поршне 3 поступает в пневмокамеру 8. Под воздействием сжатого воздуха цилиндр 4 перемещается вдоль оси вала в сторону муфты и зажимает ведущие диски 1 муфты, связанные с маховиком через пальцы, обеспечивая номинальный крутящийся момент. Вращение через ступицу 2 передается на вал. При выпуске сжатого воздуха из пневмокамеры 8 под действием пружин 9 цилиндр 4 возвращается в сторону тормоза и зажимает тормозной диск 7, связанным подвижно в осевом и неподвижно в радиальном направлениях, с неподвижной частью машины, производя торможение ведомых частей.

Балка ножевая ножниц НА3121

Ножевая балка представляет собой сварную конструкцию Г образной формы, усиленную ребрами. К ножевой балке крепится задний упор. Усилие от коленвала на нож передается двумя шатунами. В верхнем положении балка удерживается пружинами уравновешивателя, шарнирно — соединенного с балкой, а при ремонте ФИКСИРУЕТСЯ В ВЕРХНЕМ ПОЛОЖЕНИИ ДВУМЯ ШТЫРЯМИ 25, ВСТАВЛЕННЫМИ В ОТВЕРСТИЯ НАПРАВЛЯЮЩИХ НОЖЕВОЙ БАЛКИ.

Прижим и ограждение зоны реза ножниц НА3121

Во время работы ножниц НА3121 разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает лист, причем ВНАЧАЛЕ ОСУЩЕСТВЛЯЕТСЯ ПРИЖИМ ЛИСТА, А ЗАТЕМ НАЧИНАЕТСЯ РЕЗ. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима. РЕГУЛИРОВКИ УСИЛИЯ ПРИЖИМА ОСУЩЕСТВЛЯЕТСЯ ГАЙКАМИ, СЖИМАЮЩИМИ ПРУЖИНУ ПРИЖИМНОЙ БАЛКИ. К направляющим планкам прижима жестко закреплено ограждение зоны реза, предохраняющее руки рабочего от попадания под прижим.

Упор задний ножниц НА3121

Задний упор устанавливается с тыльной стороны ножевой балки ножниц НА3121 и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной более 350 мм задний упор снимается с помощью вращения маховичков.

Уравновешиватель ножниц НА3121

Уравновешиватель служит для компенсации веса ножевой балки, снижения динамических нагрузок при работе ножниц.

Ограждение ножниц НА3121

Ограждение ножниц НА3121 сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

Схема пневматическая ножниц НА3121

Пневмосистема ножниц НА3121 состоит из воздухопровода и накопителя.
Воздухопровод с ресивером обеспечивает подачу сжатого воздуха в пневмокамеру муфты-тормоз.

1. Накопитель (ресивер)НА3121-11-013
2. Блок кондиционирования БК-16-2 УХЛ4 с манометром
3. Пневмораспределитель сдвоенный трехлинейный У7124
4. Муфта тормоз УВ3135

Пневмоаппараты, входящие в пневмосистему ножниц НА3121, крепятся на левой стойке станины и соединены между собой с помощью труб и напорных рукавов и концевыми соединениями в последовательности, указанной на схеме пневматической принципиальной. Влагоотделитель и маслораспылитель требуют сохранения вертикального положения. Муфта-тормоз установлена с левой стороны ножниц. Установка блока кондиционирования на ножницах должна осуществляться таким образом, чтобы направление движения воздушного потока совпадало с направлением стрелок на корпусах влагоотделителя, регулятора и маслораспылителя.

Схема смазки ножниц НА3121

Смазка ножниц НА3121 производится от установленных пресс-масленок. Через все установленные на ножницах индивидуальные масленки смазка производится при помощи ручного шприца. Шестерни привода смазываются путем закладывания смазки соответственно на зубья шестерен. В процессе работы ножницы необходимо смазывать так, чтобы СМАЗКА ВЫСТУПАЛА С БОКОВЫХ МЕСТ РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ. Выступающая из зазоров смазка удаляется. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий. НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ ЧИСТЫМ КЕРОСИНОМ.

Гильотина с пневмомуфтой НА3121 gfcgjhn crfxfnm, ножницы НА 3121 паспорт гильотинные ножницы кривошипные листовые НА 3121 паспорт НА3121 скачать. инструкция по ремонту гильотины на3121, пневмомуфта 3121 схема ремонта нв-3121 паспорт ножницы на3121 паспорт скачать. На 3121 вращение, НВ 3121 цена ножницы гильотинные НА3121 с механической муфтой купить НА3121 габариты. на 3121 зачем пневмомуфта?, габариты ножниц на3121 пневмораспределитель для гильотины с пневмомуфтой на3121 гильятиновые ножницы чертежи НА 3121. НА — 3121 паспорт, технические характеристики электрической гильотины по металлу на 3214 электрическая схема на на3121 на3121 паспорт электросхема. ножницы листовые типа на3121 цена, гильотинные ножницы НА3121 принципиальная схема муфта-тормоз для ножниц НА3122 паспорт и электросхемы НА3121. гильотина на3121 паспорт, Ремонт ножниц НА 3121 КРИВОШИПНЫЕ ЛИСТОВЫЕ НОЖНИЦЫ НА-3121 продажа б/у на 3121 электросхема. ножницы по металлу НА-3121 бу купить, паспорт на-3121 скачать куплю НА3121 б/у электросхема гильотины на3121. скачать паспорт на гильотинные ножницы НА 3121, на3121 монтажная электросхема НА3121 цена паспорт на ножницы НА3121. на3121 техномаш, электросхема гильотины пневматической на3121 паспорт на3121 скачать рутор ножницы кривошипные листовые на 3121 паспорт. паспорт гильотины на3121, нп 3121а паспорт на гильотинные ножницы НА3121 ножницы на3121 документация. скачать паспорт на ножницы гильотинные 3128, гильотинные ножницы на 3121 паспорт скачать кривошипно листовые ножницы на 3121 ЗАПЧАСТИ паспорт ножницы гильотинные на3121. муфта-тормоз для ножницы кривошипные листовые на 3121, редуктор ножниц гильотинных НА3121 гильотина на3121 паспорт скачать НА 3121 паспорт скачать бесплатно. компрессор для ножниц кривошипных листовых НА3121., гильотина НА3121 характеристика ножницы листовые на3121 ножницы гильотинные 3121 инструкция по ремонту. скачать паспорт гильотина на3121, НА3121 Ножницы кривошипные с пневмомуфтой НА-3121 на3121паспорт. НА3121 скачать, на3121 характеристики паспорт в ножницах НА3121 паспорт на гильотину НА3121 (12 x 2000). запчасти для ножниц кривошипных на3121, пневмомуфты гильотины на3121 паспорт на станок ножницы гильотинные на3121 скачать бесплатно Ножницы гильотинные НА3121. продаю ножницы кривошипные НА 3121 б.у., Ножницы гильотинные НА-3121 б/у куплю пневмомуфта для гилитины 3121 электрическая схема гильотины на3121. Ножницы кривошипные листов НА 3121 цена, Паспорт ножниц нА3121Шимановск скачать бесплатно Ножницы кривошипные листовые с наклонным ножом 12х2000 мм. Модель НА3121 схема шкафа управления для на3121. где скачать паспорт на ножницы НА3121, паспорт НА 3121 Скачать бесплатно паспорт на ножницы кривошипные НА3121 Ножницы -листовые кривошипные, модели НА3121. ножницы листовые на3121 цена, ножнецы модель НА-3121 ремонт пневмоклапонов гильотина на3121 6-2000 ножницы кривошипно-листовые НА-3121. НА3121 как устроена, блок клапанов на Гильотинные ножницы пневмо механические НА3121 скачать технический паспорт гильотины НА3121 паспорт ножниц модель нл3427Б. руководство гильотины НА 3121,

Настольные и гильотинные ножницы – Oregon Trail S

*ВНИМАТЕЛЬНО ПРОЧТИТЕ ПЕРЕД ПОКУПКОЙ!*

КАК ПОЛЬЗОВАТЬСЯ ВИДЕО: НАЖМИТЕ ЗДЕСЬ

Эти ножницы были первоначально произведены и предложены компанией Potter USA. Конструкция та же, изготовлена ​​из многослойной стали 3/8 дюйма для стабильного корпуса и лезвий AR500 — таких же, которые используются для бронирования военных и полицейских машин и бронежилетов. Они прослужат ДОЛГОЕ время!

Эти инструменты разработаны и предназначены для обработки цветных металлов, используемых в кузнечном деле. Рекомендуемый максимальный калибр – 16G или 1,29.1мм. Они не предназначены для резки более толстых или других металлов, и это является неправильным использованием и аннулирует любую гарантию.

Все ножницы поставляются уже смазанными в соответствующих местах, с предварительно выровненными и перпендикулярными режущей кромке лезвиями, но при необходимости покупатель может внести коррективы. Режущая платформа была предварительно обработана легким покрытием LPS3 в качестве средства защиты от ржавчины, но со временем может потребоваться повторное нанесение. Все обслуживание должно выполняться покупателем, так как надлежащий уход сохранит ваши инвестиции в отличном рабочем состоянии. Инструкции могут и будут даны, если и когда это необходимо.

Качество всех ножниц проверяется непосредственно перед отправкой.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Мы требуем от всех покупателей подписать отказ от ответственности перед отгрузкой. Этот отказ будет доставлен и должен быть возвращен по электронной почте от [email protected] и написан для защиты нас, если кто-либо получит травму при использовании или обращении с ними. Это также включает подъем и перемещение ножниц.

ДОСТАВКА

До дальнейшего уведомления наши ножницы доступны только в пределах Соединенных Штатов Америки из-за транспортных и таможенных расходов. Мы будем работать над получением дополнительной информации о международной доставке и обновим сайт, если эта опция станет доступной.

Ножницы отправляются один раз в месяц, обычно в течение недели или двух с момента заказа, если они не были предварительно заказаны. 6-дюймовые ножницы будут отправлены через UPS в надежной прочной коробке с пенопластом для защиты от любых повреждений во время транспортировки. Номера для отслеживания будут предоставлены, как только ножницы будут в пути.

РАСПАКОВКА

ножницы доставлены, пожалуйста, обратите внимание на вес упаковки и определите для себя, сможете ли вы переместить ее самостоятельно. Не бойтесь обращаться за помощью, если вы чувствуете, что она слишком тяжелая для вас. Каждый 6-дюймовый ножницы весит приблизительно 45lbs сам по себе.

При распаковке ножниц обратите внимание на этикетку с пометкой «Эта сторона вверх». Это укажет, какой конец открывать. Удалите всю упаковку изнутри и выбросьте ее, а затем — желательно вдвоем — поднимите ножницы и установите их на ножки. НЕ СНИМАЙТЕ ЗАЩИТНОЕ ПОКРЫТИЕ С ЛЕЗВИЙ И НЕ ОТСОЕДИНЯЙТЕ РУЧКУ, ПОКА ОНА НЕ УСТАНАВЛИВАЕТСЯ ТАМ, КАК ВЫ ХОТИТЕ! Невыполнение этого требования может привести к серьезной травме или повреждению ножниц!

Хотя это и не требуется, для достижения наилучших результатов (и чтобы ножницы не смещались во время использования) вы можете прикрутить ножницы к скамейке. Хорошая высота — примерно на уровне бедер, чтобы вы могли видеть, что делаете, и использовать вес своего тела, чтобы с легкостью резать металл.

НИКОГДА НЕ ЗАСУЩАЙТЕ ПАЛЬЦЫ В ОБЛАСТЬ РЕЗКИ . Всегда следите за своими частями тела, одеждой, носимыми аксессуарами и окружающей средой, чтобы обеспечить безопасное использование. Более подробная информация о безопасности, а также советы и методы будут включены в ножницы, а также в виде видео. Сначала ваши ножницы могут быть немного жесткими, но по мере использования трение исчезнет.

ИНФОРМАЦИЯ О ГАРАНТИИ

Наша гарантия носит несколько неофициальный характер, но если у вас возникнут какие-либо проблемы с возможностями ваших ножниц, мы постараемся позаботиться о вас как можно лучше, при условии, что вы не используете их для резки черных металлов или любого более толстого металла. чем рекомендовано (16G или 1,291 мм.)

ЭТО ПРИМЕНЯЕТСЯ ТОЛЬКО К НОЖНИЦАМ, ПРИОБРЕТЕННЫМ В OREGON TRAIL SILVER.

Если (в редких случаях) ваше лезвие сместится или затупится, мы бесплатно заменим его на весь срок службы ваших ножниц, но установка остается за вами как покупателем. Мы предоставим не только подробную инструкцию, но и помощь один на один, чтобы вы не были предоставлены сами себе. После последних пяти лет работы в этой отрасли наша репутация поставщика не только качественных инструментов, но и отличного обслуживания клиентов — это то, чем мы очень гордимся: поэтому, пожалуйста, не стесняйтесь обращаться к нам, если вам понадобится кто-то на одна помощь! Эти услуги не подлежат передаче.

Совершая покупку на этом веб-сайте, вы соглашаетесь со всеми условиями использования, отказом от ответственности и пониманием гарантийной информации. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы или проблемы, и благодарим вас за то, что вы являетесь частью семьи Oregon Trail Silver!

X-CUT Гильотиновые ножницы

1. Главная
2. org/ListItem»> X-CUT Guilline Shear

Выбор ведущих стальных мельниц мира

Топ-выступления позволяют точно и экономически эффективно позаботиться в целях. тома.

Пропорциональный масляный гидравлический контур был полностью разработан Gasparini. Он оптимизирован для каждого размера гильотинных ножниц размера , с высококачественными и надежными деталями.

Гильотинные ножницы X-Cut доступны в широком диапазоне моделей и мощностей. Длина и толщина среза могут быть настроены на самые высокие уровни в этой категории.

Свобода выбора

Широкий выбор принадлежностей (пневматическая опора для листового металла, установка положения начала резки, устройство подачи полосы, контейнер для металлолома/мелких деталей, пневматический передний защитный кожух, функция ожидания, устройство защиты от царапин и т. д.) , с индивидуальным подходом, мы всегда гарантируем лучшее решение для каждой производственной потребности и любого набора технических и экономических ограничений.

Контролируемое усилие

Gasparini X-Cut Гильотинные ножницы имеют независимые гидравлические держатели листового металла: благодаря переключателю ими можно управлять либо в автоматическом режиме во время цикла резки, либо отдельно от цикла резки. Регулировка держателей пластин осуществляется с помощью пропорциональных клапанов и связана с усилием резания. Таким образом, мы избегаем чрезмерного давления, которое может повредить особенно тонкий листовой металл.

Эргономика и комфорт

Идеальное освещение рабочей зоны станка обеспечивается эффективным светодиодным освещением. Световой поток в три раза выше, чем у обычных систем, при этом обеспечивается меньшее потребление энергии. Система светодиодного освещения не требует обслуживания; он нечувствителен к вибрациям и не создает раздражающего теплового излучения. Рабочая зона прекрасно освещена, что снижает утомляемость. Цветовая температура света 6000 °K была выбрана для выделения кромок листового металла.
