Ntp резьба: Резьба NPT – описание, основные размеры, технология нарезания + Видео

Стандарты резьб

Резьба G, трубная цилиндрическая

Cовместима с резьбой BSP


Трубная цилиндрическая резьба, применяемая в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread).


  • ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.

  • ISO R228

  • EN 10226

  • DIN 259

  • BS 2779

  • JIS B 0202

Параметры резьбы


Дюймовая резьба с углом профиля при вершине 55°.
Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются.
Условное обозначение согласно ГОСТ 6357-81: буква G, числовое значение условного прохода трубы в дюймах (inch).

Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте
Wikipedia. org.

Резьба R, трубная коническая

Cовместима с резьбой BSPT


Трубная коническая резьба, применяемая в конических резьбовых соединениях, а также в соединениях наружной конической резьбой с внутренней цилиндрической резьбы по ГОСТ 6357-81. Основана на резьбе BSW (British Standard Whitworth)и совместима с резьбой BSPT (British standard pipe tapered thread).

  • ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.
  • ISO R7
  • DIN 2999
  • BS 21
  • JIS B 0203
  • Параметры резьбы


    Дюймовая резьба с конусностью 1:16 (угол конуса 3°34’48″). Угол профиля при вершине 55°.
    Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резбы. Например, резьба с номинальным диаметром 1 1/4″ — обозначается как: R 1 1/4″.

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте
    Wikipedia. org.

    Резьба NPT, коническая

    (National pipe thread)


    Конусная (NPT) с конусностью 1:16 (угол конуса 3°34’48″) или цилиндрическая (NPS) резьба по ANSI/ASME B1.20.1. Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р. Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов.
    Стандарт предусматривает размеры резьбы от 1/16″ до 24″ для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65.
    Условное обозначение: равило используются символы «MNPT» для наружной резьбы и «FNPT» для внутренней , числовое значение номинального диаметра резьбы в дюймах (inch). Например, внутренняя резьба с номинальным диаметром 1/4″ — обозначается как: FNPT 1/4″.

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте

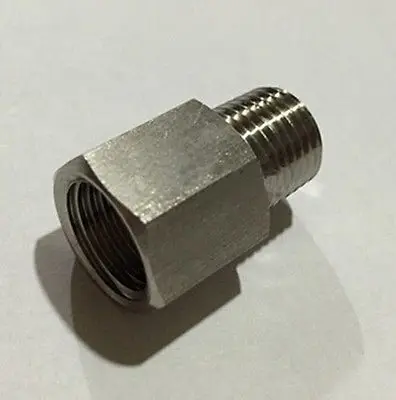

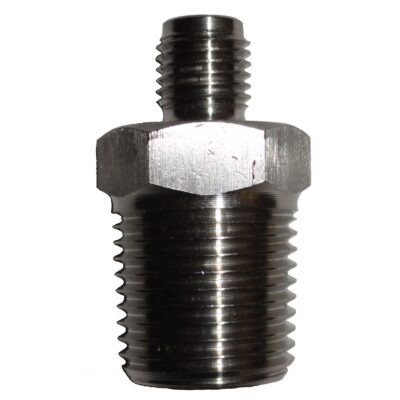

    Трубный фитинг из нерж. стали, переходник, внутр. резьба NPT 1/2 дюйма – наруж. резьба NPT 1/8 дюйма | Редуцирующие переходники | Трубные фитинги | Фитинги | All Products

    B-6-HRCG-4

    Латунь 3/8 дюйма Внутр. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    B-8-RA-4

    Латунь 1/2 дюйма Внутр. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    B-8-RB-4

    Латунь 1/2 дюйма Наруж. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-12-HRCG-4

    Нержавеющая сталь 316 3/4 дюйма Внутр. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-12-HRCG-8

    Нержавеющая сталь 316 3/4 дюйма Внутр. резьба NPT 1/2 дюйма Внутр. резьба NPT Просмотр изделия

    SS-12-HRN-4

    Нержавеющая сталь 316 3/4 дюйма Наруж. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-12-HRN-6

    Нержавеющая сталь 316 3/4 дюйма Наруж. резьба NPT 3/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-12-HRN-8

    Нержавеющая сталь 316 3/4 дюйма Наруж. резьба NPT 1/2 дюйма Наруж. резьба NPT Просмотр изделия

    SS-12-RA-4

    Нержавеющая сталь 316 3/4 дюйма Внутр. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-12-RA-6

    Нержавеющая сталь 316 3/4 дюйма Внутр. резьба NPT 3/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-12-RA-8

    Нержавеющая сталь 316 3/4 дюйма Внутр. резьба NPT 1/2 дюйма Наруж. резьба NPT Просмотр изделия

    SS-12-RB-4

    Нержавеющая сталь 316 3/4 дюйма Наруж. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-12-RB-6

    Нержавеющая сталь 316 3/4 дюйма Наруж. резьба NPT 3/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-12-RB-8

    Нержавеющая сталь 316 3/4 дюйма Наруж. резьба NPT 1/2 дюйма Внутр. резьба NPT Просмотр изделия

    SS-16-HRCG-12

    Нержавеющая сталь 316 1 дюйм Внутр. резьба NPT 3/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-16-HRCG-8

    Нержавеющая сталь 316 1 дюйм Внутр. резьба NPT 1/2 дюйма Внутр. резьба NPT Просмотр изделия

    SS-16-HRN-12

    Нержавеющая сталь 316 1 дюйм Наруж. резьба NPT 3/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-16-HRN-8

    Нержавеющая сталь 316 1 дюйм Наруж. резьба NPT 1/2 дюйма Наруж. резьба NPT Просмотр изделия

    SS-16-RA-12

    Нержавеющая сталь 316 1 дюйм Внутр. резьба NPT 3/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-16-RA-4

    Нержавеющая сталь 316 1 дюйм Внутр. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-16-RA-8

    Нержавеющая сталь 316 1 дюйм Внутр. резьба NPT 1/2 дюйма Наруж. резьба NPT Просмотр изделия

    SS-16-RB-12

    Нержавеющая сталь 316 1 дюйм Наруж. резьба NPT 3/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-16-RB-4

    Нержавеющая сталь 316 1 дюйм Наруж. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-16-RB-6

    Нержавеющая сталь 316 1 дюйм Наруж. резьба NPT 3/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-16-RB-8

    Нержавеющая сталь 316 1 дюйм Наруж. резьба NPT 1/2 дюйма Внутр. резьба NPT Просмотр изделия

    SS-20-RB-16

    Нержавеющая сталь 316 1 1/4 дюйма Наруж. резьба NPT 1 дюйм Внутр. резьба NPT Просмотр изделия

    SS-20-RB-8

    Нержавеющая сталь 316 1 1/4 дюйма Наруж. резьба NPT 1/2 дюйма Внутр. резьба NPT Просмотр изделия

    SS-24-RB-12

    Нержавеющая сталь 316 1 1/2 дюйма Наруж. резьба NPT 3/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-24-RB-16

    Нержавеющая сталь 316 1 1/2 дюйма Наруж. резьба NPT 1 дюйм Внутр. резьба NPT Просмотр изделия

    SS-24-RB-8

    Нержавеющая сталь 316 1 1/2 дюйма Наруж. резьба NPT 1/2 дюйма Внутр. резьба NPT Просмотр изделия

    SS-2-HRN-1

    Нержавеющая сталь 316 1/8 дюйма Наруж. резьба NPT 1/16 дюйма Наруж. резьба NPT Просмотр изделия

    SS-2-RA-1

    Нержавеющая сталь 316 1/8 дюйма Внутр. резьба NPT 1/16 дюйма Наруж. резьба NPT Просмотр изделия

    SS-2-RB-1

    Нержавеющая сталь 316 1/8 дюйма Наруж. резьба NPT 1/16 дюйма Внутр. резьба NPT Просмотр изделия

    SS-32-RB-16

    Нержавеющая сталь 316 2 дюйма Наруж. резьба NPT 1 дюйм Внутр. резьба NPT Просмотр изделия

    SS-32-RB-8

    Нержавеющая сталь 316 2 дюйма Наруж. резьба NPT 1/2 дюйма Внутр. резьба NPT Просмотр изделия

    SS-4-HRCG-2

    Нержавеющая сталь 316 1/4 дюйма Внутр. резьба NPT 1/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-4-HRN-2

    Нержавеющая сталь 316 1/4 дюйма Наруж. резьба NPT 1/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-4-RA-2

    Нержавеющая сталь 316 1/4 дюйма Внутр. резьба NPT 1/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-4-RAT-2RT

    Нержавеющая сталь 316 1/4 дюйма Внутр. коническая резьба ISO 1/8 дюйма Наруж. коническая резьба ISO Просмотр изделия

    SS-4-RB-2

    Нержавеющая сталь 316 1/4 дюйма Наруж. резьба NPT 1/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-4-RBT-2RT

    Нержавеющая сталь 316 1/4 дюйма Наруж. коническая резьба ISO 1/8 дюйма Внутр. коническая резьба ISO Просмотр изделия

    SS-6-HRCG-4

    Нержавеющая сталь 316 3/8 дюйма Внутр. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-6-HRN-2

    Нержавеющая сталь 316 3/8 дюйма Наруж. резьба NPT 1/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-6-HRN-4

    Нержавеющая сталь 316 3/8 дюйма Наруж. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-6-HRNT-4RT

    Нержавеющая сталь 316 3/8 дюйма Наруж. коническая резьба ISO 1/4 дюйма Наруж. коническая резьба ISO Просмотр изделия

    SS-6-RA-2

    Нержавеющая сталь 316 3/8 дюйма Внутр. резьба NPT 1/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-6-RA-4

    Нержавеющая сталь 316 3/8 дюйма Внутр. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-6-RAT-4RT

    Нержавеющая сталь 316 3/8 дюйма Внутр. коническая резьба ISO 1/4 дюйма Наруж. коническая резьба ISO Просмотр изделия

    SS-6-RB-2

    Нержавеющая сталь 316 3/8 дюйма Наруж. резьба NPT 1/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-6-RB-4

    Нержавеющая сталь 316 3/8 дюйма Наруж. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-6-RBT-4RT

    Нержавеющая сталь 316 3/8 дюйма Наруж. коническая резьба ISO 1/4 дюйма Внутр. коническая резьба ISO Просмотр изделия

    SS-8-HRCG-2

    Нержавеющая сталь 316 1/2 дюйма Внутр. резьба NPT 1/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-8-HRCG-4

    Нержавеющая сталь 316 1/2 дюйма Внутр. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-8-HRCG-6

    Нержавеющая сталь 316 1/2 дюйма Внутр. резьба NPT 3/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-8-HRN-2

    Нержавеющая сталь 316 1/2 дюйма Наруж. резьба NPT 1/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-8-HRN-4

    Нержавеющая сталь 316 1/2 дюйма Наруж. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-8-HRN-6

    Нержавеющая сталь 316 1/2 дюйма Наруж. резьба NPT 3/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-8-HRNT-6RT

    Нержавеющая сталь 316 1/2 дюйма Наруж. коническая резьба ISO 3/8 дюйма Наруж. коническая резьба ISO Просмотр изделия

    SS-8-RA-2

    Нержавеющая сталь 316 1/2 дюйма Внутр. резьба NPT 1/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-8-RA-4

    Нержавеющая сталь 316 1/2 дюйма Внутр. резьба NPT 1/4 дюйма Наруж. резьба NPT Просмотр изделия

    SS-8-RA-6

    Нержавеющая сталь 316 1/2 дюйма Внутр. резьба NPT 3/8 дюйма Наруж. резьба NPT Просмотр изделия

    SS-8-RAT-4RT

    Нержавеющая сталь 316 1/2 дюйма Внутр. коническая резьба ISO 1/4 дюйма Наруж. коническая резьба ISO Просмотр изделия

    SS-8-RB-2

    Нержавеющая сталь 316 1/2 дюйма Наруж. резьба NPT 1/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-8-RB-4

    Нержавеющая сталь 316 1/2 дюйма Наруж. резьба NPT 1/4 дюйма Внутр. резьба NPT Просмотр изделия

    SS-8-RB-6

    Нержавеющая сталь 316 1/2 дюйма Наруж. резьба NPT 3/8 дюйма Внутр. резьба NPT Просмотр изделия

    SS-8-RBT-4RT

    Нержавеющая сталь 316 1/2 дюйма Наруж. коническая резьба ISO 1/4 дюйма Внутр. коническая резьба ISO Просмотр изделия

    SS-8-RBT-6RT

    Нержавеющая сталь 316 1/2 дюйма Наруж. коническая резьба ISO 3/8 дюйма Внутр. коническая резьба ISO Просмотр изделия

    ANSI B1.20.1 — NPT — Коническая трубная резьба американского национального стандарта

    • NPT — Коническая трубная резьба — стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется стандартом ANSI B1.20.1 Трубная резьба общего назначения , Дюймы
    • NPTF — Национальная коническая трубная резьба с тонкой резьбой, также называемая Dryseal Американский национальный стандарт, коническая трубная резьба — это стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется ANSI B1.20.3

    Для резьбы NPT необходимо использовать герметик или ленту из политетрафторэтилена (ПТФЭ) для герметичного уплотнения. Для NPTF не требуется герметик для герметичного соединения. Резьба NPTF имеет ту же базовую форму, но с высотой гребня и впадины, отрегулированной для посадки с натягом, что исключает спиральный путь утечки.

    Резьба NPT может обозначаться как MPT («наружная трубная резьба»), MNPT или NPT(M) для наружной (внешней) резьбы и FPT («внутренняя трубная резьба»), FNPT или NPT(F) для внутренняя (внутренняя) резьба. Обратите внимание, что FPT и MPT не являются разрешенными обозначениями в соответствии со стандартом ANSI.

    Характеристики резьбы NPT (также известной как ANSI/ASME B1.20.1 Трубная резьба общего назначения):

    • угол между конусом и центральной осью трубы  1 o 47 футов 24 дюйма (1,7899 o )
    • усечение корней и гребней плоские
    • 60 o угол резьбы
    • шаг измеряется в витках на дюйм — TPI

      90

      90

      6

    0

    0

    0

    0

    0 Размеры труб не относятся к каким-либо физическим размерам. Внешний диаметр трубы или фитинга необходимо измерить и сравнить с таблицей для определения размера. А Трубная резьба 3/4″ NPT имеет наружный диаметр — OD — 1,050 дюйма . Каждый размер резьбы имеет определенное количество витков на дюйм — TPI или шаг. Трубная резьба 3/4″ NPT имеет 14 ниток на дюйм. И TPI, и OD резьбы необходимы для достоверной идентификации размера резьбы, потому что более одного размера имеют одинаковый TPI.

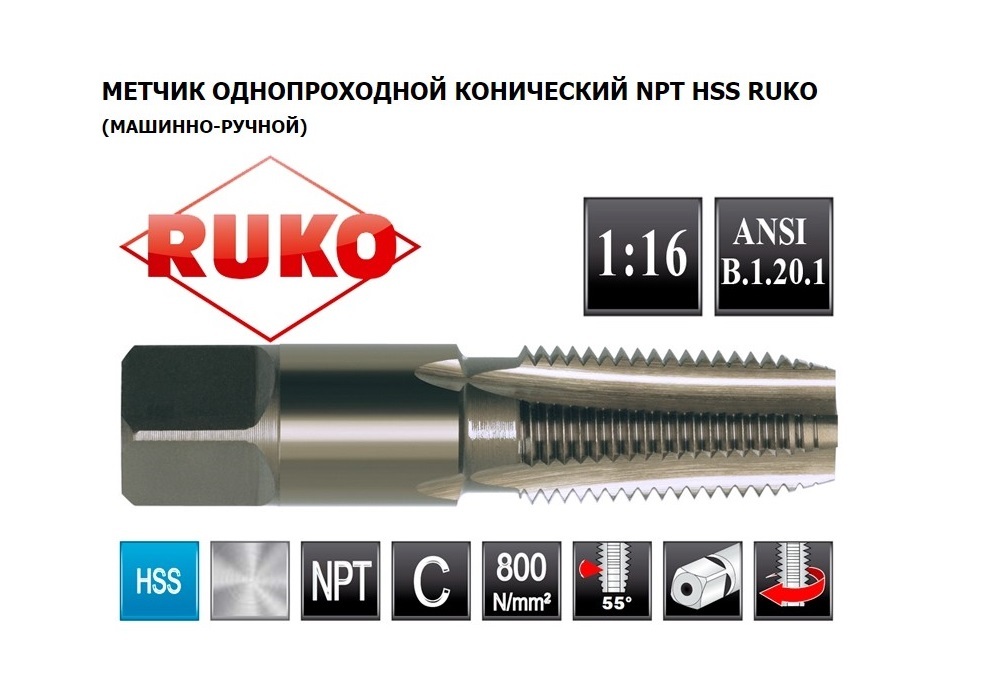

    Для просмотра полной таблицы с размерами метчиков — поверните экран!

    99999999999999999999999999999999999999999999969/NAIN

    99999999999999999999999999999999999999999999999999999969/NHAP

    99999999999999999999999999999999999999999999999999999999999999999999.

    999999999999999999999999999999999999999999999999999/NAIL

    NPT — Американская стандартная труба резьба Taper 1)
    Размер трубы
    (дюймы)
    TPI Приблизительная длина ветки (дюймы) . Подходная номера (дюймы) . Общая резьба свинчивания, ручная и гаечный ключ (дюймы) Номинальный наружный диаметр трубы
    Н.Д.0093

    1/16″ 27 0.313
    1/8″ 27 3/8 10 1/4 0. 405 R
    1/4″ 18 5/8 11 3/8 0.540 7/16
    3/8″ 18 5/8 11 3/8 0,675 37/64
    1/2 « 14 3/4 10 7/16 0,840 3/16 3/4 10 1/2 1,050 59/64
    1 « 11-1/2 7/8997 1-5/32
    1-1/4″ 11-1/2 1 11 9/16 1.660 1-1/2
    1-1/2″ 11-1/2 1 11 9/16 1. 900 1-47/64
    2″ 11-1/2 1 11 5/8 2.375 2-7/32
    2-1/2″ 8 1 1/2 12 7/8 2.875 2-5/8
    3″ 8 1 1/2 12 1 3.500 3-1/4
    3 -1/2″ 8 1 5/8 13 1 1/16 4.000 3-3/4
    4″ 8 1 5/8 13 1 1/16 4.500 4-1/4
    4 1/2″ 8 5.000 4-3/4
    5″ 8 1 3/4 14 1 3/16 5.563 5-9/32
    6″ 8 1 3/4 14 1 3/16 6. 625 6-11/32
    8″ 8 1 7/8 15 1 5/16 8.625
    10″ 8 2 16 1 1/2 10.750
    12″ 8 2 1/8 17 1 5/8 12.750
    14″ 8 14.000
    16″ 8 16.000

    1). = 25,4 мм

    Резьба NPT не взаимозаменяема с резьбой NPS — National Pipe Straight.

    Пример — типовое обозначение резьбы NPT:

    • 1/8–27 NPT

    Резьба NPT может выглядеть аналогично резьбе ISO 7-1. Однако не следует смешивать резьбы ISO и NPT. Резьба ISO имеет 55 9Угол конусности 0019 o по сравнению с 60 o для NPT. Конфигурации корня и гребня NPT также отличаются от ISO. Шаг резьбы ISO обычно измеряется в миллиметрах (может быть выражен в дюймах). Шаг другой.

    • NPS — американский национальный стандарт с прямой трубной резьбой

    Обратите внимание, что и NPT, и NPS имеют одинаковый угол, форму и шаг резьбы (число резьб на дюйм). Однако резьба NPT коническая, а резьба NPS прямая (параллельная). Обе резьбы имеют прилежащий угол 60° и плоские пики и впадины.

    Резьба, обычно используемая в трубопроводах

    Стандарты трубной резьбы.

    Рекламные ссылки

    Стандарты резьбы

    Большинство трубных резьб изготавливается в соответствии с национальными или отраслевыми стандартами, описывающими форму резьбы — угол резьбы, шаг и диаметр. Общие стандарты:

    • ANSI/ASME B1.1-1989, унифицированная дюймовая резьба (формы резьбы UN и UNR)
    • ANSI/ASME B1.20.1-1983 (R1992), трубная резьба общего назначения (дюймы)
    • DIN 2999, Трубная резьба для труб и фитингов — параллельная внутренняя резьба и коническая наружная резьба
    • ISO 724 Метрическая резьба общего назначения ISO — Основные размеры

    TPI/шаг

    В общем случае шаг относится к резьбе на дюйм (TPI) для дробной резьбы и трубной резьбы. Для метрических винтовых резьб шаг относится к расстоянию между резьбами.

    Трубная резьба

    Общие стандарты трубной резьбы в США:

    • NPT — американский стандарт трубной конической резьбы (также известный как ANSI/ASME B1.20.1) 9
    • NPS — Американский национальный стандарт, прямая трубная резьба
    • NPSC — Американский стандарт, прямая соединительная трубная резьба
    • NPSM — Американский стандарт, прямая механическая труба Резьба
    • NPSL — американский стандарт, прямая трубная резьба с контргайкой

    Другие распространенные стандарты трубной резьбы

    • Коническая трубная резьба ISO 7 — также известная как DIN 2999, BSP 21, JIS B0203
    • Цилиндрическая трубная резьба ISO 228 — эквивалентно DIN ISO 228/1, BSP PL, JIS B0202, G 1/8 и G 1/4 и т. д.
    • BS 21 BSP Трубная резьба британского стандарта — Whitworth (снято)

    Подробнее о стандартах, применяемых для трубной резьбы.
