Обрабатывающие центры с ЧПУ по металлу в России

  1. Главная
  2. Продажа
  3. Металлообработка
  4. Обрабатывающий центр с ЧПУ по металлу

Вы можете очень быстро сравнить цены обрабатывающего центра с ЧПУ по металлу и подобрать оптимальные варианты из более чем 30101 предложений

5ти осевой обрабатывающий центр с ЧПУ по металлу FIDIA G996RT

Состояние: Новый Производитель: FIDIA G996RT Италия (Италия)

В наличии

5ти осевой обрабатывающий центр с ЧПУ по металлу FIDIA G996RT.(Италия) 2008г.в. Управляющая стойка ЧПУ С20(Италия) ,постпроцессор.Одновременная интерполяция всех осей.Диаметр стола 800ммХод…

27.04.2021

Челябинск (Россия)

14 500 000

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S

Состояние: Новый

В наличии

НАЗНАЧЕНИЕ:Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т. д….

05.12.2022

Москва (Россия)

57 750

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S

Состояние: Новый

В наличии

НАЗНАЧЕНИЕ:Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д….

05.12.2022

Москва (Россия)

42 000

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S

Состояние: Новый

В наличии

НАЗНАЧЕНИЕ:Вертикальные многоцелевые обрабатывающие центры TOPMILL 850S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д….

05.12.2022

Москва (Россия)

72 450

Фрезеровальный обрабатывающий центр с чпу

Состояние: Б/У Год выпуска: 2003 Производитель: Schaublin 100 CNC (Китай)

Продаю Вертикальный обрабатывающий центр с ЧПУ по металлуSchaublin 100 CNCГод выпуска: 2003ЧПУ: Fanuc Series O-MDНаработка часов: 6850Перемещение по осям: 1020x510x510 ммРазмер стола: 1120×510. ..

11.06.2022

Киров (Россия)

3 200 000

Обрабатывающий центр с ЧПУ для фрезерования и сверления. Tech Z-25: SCM

Состояние: Б/У

Обрабатывающий центр с ЧПУ для фрезерования и сверления. Tech Z-25: SCM

Обрабатывающий центр открытого типа с ЧПУ с подвижной консолью предназначен для вертикального сверления панелей и…

11.12.2013

Пенза (Россия)

45 000

Обрабатывающий центр с ЧПУ Felder Format Profit 2 б.у. 2008 г.

Состояние: Б/У Год выпуска: 2008

Обрабатывающий центр с ЧПУ Felder Format Profit 2.S (Австрия ) б. у.

Станок для обработки массива, ДСП , МДФ , фанеры итп. с дополнительной съемной горизонтальной головкой в отличном состоянии.

01.07. 2014

Санкт-Петербург (Россия)

1 700 000

Обрабатывающий центр с чпу IMA мод. Bima 310 120/300

Состояние: Б/У

Обрабатывающий центр с ЧПУ для сверления фрезерования IMA мод. BIMA 310 120/300, 2006 г.в. Состояние хорошее. В данное время станок не используется.Вакуумный стол 3000/1500

09.04.2015

Вербилки (Россия)

1 700 000

Обрабатывающий центр с ЧПУ Busellato JET CONCEPT (Италия)

Год выпуска: 2012

В наличии

Обрабатывающий центр с ЧПУ Jet Concept предназначен для:

— обработки щитовых и брусковых заготовок

— раскроя плит и форматной обработки щитовых деталей

— фрезерования щитовых деталей…

20.04.2015

Мытищи (Россия)

4 500 000

Обрабатывающий центр с ЧПУ IMA BIMA Quadroflex

Состояние: Б/У Год выпуска: 1994

Обрабатывающий центр с ЧПУ IMA BIMA Quadroflex , (s/n: 20207) Германия 1994 г. в.
Фрезеровка, сверлении вертикальное по Х=5 свёрл по У=9 свёрл, сверление горизонтальное 4 свёрла, Фрезерный мотор…

01.09.2015

Всеволожск (Россия)

1 000 000

стекло обрабатывающий центр с чпу intermaс master bevel 1500

Состояние: Б/У Год выпуска: 2002 Производитель: intermaс (Италия)

Продается стекло обрабатывающий центр с чпу intermaс master bevel 1500Продается стекло обрабатывающий центр с чпу intermaс master bevel 1500Подключен, есть возможность посмотреть в работе.Доставка:…

17.03.2016

Сергиев Посад (Россия)

3 420 000

Горизонтально обрабатывающий центр SIEMENS (ЧПУ)

Состояние: Б/У Год выпуска: 1982 Производитель: SIEMENS (Германия)

Горизонтально обрабатывающий центр SIEMENS (ЧПУ)»SCHARMANN Ecocut 1. 6/TD2″  Продается горизонтально обрабатывающий центр с ЧПУ (siemens)  «SCHARMANN Ecocut 1.6/TD2» ; шпиндель…

02.08.2016

Екатеринбург (Россия)

2 300 000

Вертикальный обрабатывающий центр с ЧПУ мод. VMC-1600F

Состояние: Б/У Год выпуска: 2014 Производитель: Buffalo Machinery Co., Ltd. (Тайвань) (Тайвань)

Вертикальный обрабатывающий центр с ЧПУ мод. VMC-1600F,
Производитель: Buffalo Machinery Co., Ltd. (Тайвань)
Год выпуска — 2014
Эксплуатация 5500 часов…

17.12.2016

Санкт-Петербург (Россия)

8 730 000

Обрабатывающий центр с чпу

Состояние: Б/У Год выпуска: 2011

Обрабатывающий центр с чпу 4 или 5 координатный

14. 12.2016

Москва (Россия)

ФРЕЗЕРНЫЙ обрабатывающий ЦЕНТР с ЧПУ 4-5 осевой

Состояние: Б/У

Куплю ФРЕЗЕРНЫЙ обрабатывающий ЦЕНТР с ЧПУ 4-5 осевой.
Минимальные перемещения по осям X Y Z 500х500х400.
Масса заготовки не ниже 500кг.
Готовы рассмотреть любые подходящие предложения и…

26.12.2016

Москва (Россия)

ФРЕЗЕРНЫЙ обрабатывающий ЦЕНТР с ЧПУ 4-5 осевой

Состояние: Б/У

Куплю ФРЕЗЕРНЫЙ обрабатывающий ЦЕНТР с ЧПУ 4-5 осевой.
Минимальные перемещения по осям X Y Z 500х500х400.
Масса заготовки не ниже 500кг.
Готовы рассмотреть любые подходящие предложения и…

26.12.2016

Москва (Россия)

обрабатывающий центр с чпу cw-800 heckert(германия)модернизированный системой bosch rexroth в наличии

Состояние: Б/У Год выпуска: 2018 Производитель: heckert (Германия)

детальное описание:обрабатывающий центр с чпу cw-800 heckert(германия)модернизированный системой bosch rexroth предназначен для комплексной обработки с четырех сторонпризматическихдеталей с. ..

01.12.2022

Ярославль (Россия)

9 500 000

обрабатывающий центр с чпу cw-800 heckert(германия)модернизированный системой bosch rexroth в наличии

Состояние: Б/У Год выпуска: 2018 Производитель: heckert (Германия)

детальное описание:обрабатывающий центр с чпу cw-800 heckert(германия)модернизированный системой bosch rexroth предназначен для комплексной обработки с четырех сторонпризматическихдеталей с…

01.12.2022

Ярославль (Россия)

9 500 000

обрабатывающий центр с чпу cw-800 heckert(германия)модернизированный системой bosch rexroth

Состояние: Б/У Год выпуска: 2018 Производитель: heckert (Германия)

детальное описание:обрабатывающий центр с чпу cw-800 heckert(германия)модернизированный системой bosch rexroth предназначен для комплексной обработки с четырех сторонпризматическихдеталей с. ..

01.12.2022

Ярославль (Россия)

9 500 000

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по обрабатывающему центру с ЧПУ по металлу почти как на Авито и TIU

Видео обрабатывающего центра с ЧПУ по металлу

FADAL MAG VMC 3016 FX Вертикальный обрабатывающий центр Б/у оборудование

  • Описание
  • Детальная информация
  • Об этом продавце

Установка первой машины 10/2010

Оборудование:
ЧПУ Fanuc Oi-MC
Делительный стол с ЧПУ (ось А) производства NIKKEN
21-станция УВД
устройство охлаждающей жидкости

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Продольный ход X 762 mm
Поперечный ход Y 406 mm
Вертикальный ход Z 508 mm
Поворотный стол (4th axis) да
Тип ЧПУ Fanuc Oi-MC
Длина стола 950 mm
Ширина стола 400 mm
Кол-во инструментов 21
Тип шпинделя ISO 40
Скорость шпинделя, об/мин 8000 rpm
——————-
Вес 3800 kg
Часы наработки
Часы включения
Состояние в хорошем состоянии
Маркировка CE да
Статус возможность осмотра
Тип клиента Перекупщик
Активный с 2020
Предложения онлайн 13
Последняя активность 6 декабря 2022 г.

Описание

Установка первой машины 10/2010

Оборудование:
ЧПУ Fanuc Oi-MC
Делительный стол с ЧПУ (ось А) производства NIKKEN
21-станция УВД
устройство охлаждающей жидкости

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.


Детальная информация

Продольный ход X 762 mm
Поперечный ход Y 406 mm
Вертикальный ход Z 508 mm
Поворотный стол (4th axis) да
Тип ЧПУ Fanuc Oi-MC
Длина стола 950 mm
Ширина стола 400 mm
Кол-во инструментов 21
Тип шпинделя ISO 40
Скорость шпинделя, об/мин 8000 rpm
——————-
Вес 3800 kg
Часы наработки
Часы включения
Состояние в хорошем состоянии
Маркировка CE да
Статус возможность осмотра

Об этом продавце

Тип клиента Перекупщик
Активный с 2020
Предложения онлайн 13
Последняя активность 6 декабря 2022 г.

Что такое обрабатывающий центр? Типы, характеристики

Обрабатывающие центры (MC) представляют собой современные станки с компьютерным управлением, которые можно использовать для выполнения различных операций механической обработки.

Как работает обрабатывающий центр? Каковы его особенности и области применения?

В этой статье представлено подробное руководство по обрабатывающим центрам, их характеристикам, типам, выполняемым с ними операциям и их промышленному применению.

Что в этой статье?

  • Обрабатывающий центр
  • Типы обрабатывающих центров
  • Особенности обрабатывающего центра
  • Применение обрабатывающего центра
  • Сколько стоит обрабатывающий центр?
  • Заключительные мысли
  • Часто задаваемые вопросы (FAQ)

MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Обрабатывающий центр: объяснение

Обрабатывающий центр — это станок с ЧПУ, который может выполнять различные операции, такие как фрезерование, растачивание и сверление, с высокой точностью и минимальными затратами времени. Он состоит из механизма автоматической смены инструмента, который позволяет использовать несколько режущих инструментов в процессе обработки .

Традиционные станки оснащены револьверными головками или другими механизмами ручной смены инструмента, которые отнимают много времени и утомительны.

Принимая во внимание, что устройство автоматической смены инструмента (ATC) позволяет быстро менять режущий инструмент для выполнения нескольких операций обработки, тем самым повышая эффективность производства и сокращая время цикла.

Компоненты обрабатывающего центра

Детали обрабатывающего центра (Источник: TAICNC)

Различные компоненты обрабатывающего центра работают согласованно для выполнения требуемой операции обработки.

Зона главного шпинделя

Зона главного шпинделя состоит из шпинделя, двигателей, муфт, силовых замков и высокопрочных маслостойких ремней.

Шпиндель играет фундаментальную роль в работе обрабатывающего центра, так как в нем размещаются режущие инструменты и они вращаются с высокой скоростью.

Обрабатывающие центры с системой серводвигателей с прямым соединением включают двигатель, соединенный с валом шпинделя через муфты, который обеспечивает вращательное движение шпинделя.

Шпиндель двигателя с прямым приводом крепится к роторам с помощью силовых замков.

С другой стороны, в системах двигателей с непрямой связью используется система ремней и шкивов для передачи вращательного движения от двигателя к валу шпинделя.

Механизм конусной подачи

Механизм конусной подачи состоит из таких компонентов, как муфты серводвигателя, шариковые винты и т. д., которые обеспечивают перемещение шпинделя и стола по различным осям.

Эти подкомпоненты имеют долгий срок службы и обеспечивают тихую и плавную работу.

Система автоматической смены инструмента (ATC)

Системы ATC обычно бывают двух типов: барабанного типа и цепного типа.

АТС барабанного типа, как следует из названия, состоит из магазина инструментов в форме барабана, который используется, когда количество инструментов, необходимых для операции обработки, составляет менее 30.

С другой стороны, АТС цепного типа обычно включает цепь и системы звездочек с силовыми замками, обеспечивающими автоматическую смену инструмента.

Эти ATC могут содержать более 30 различных инструментов, но скорость смены инструмента у ATC барабанного типа сравнительно выше.

Когда программа ЧПУ запускается и выполняет команду смены инструмента, АТС-манипулятор с приводом от двигателя выбирает нужный инструмент из магазина инструментов, устанавливая его на место, в то время как силовые замки обеспечивают правильную фиксацию нового инструмента на шпинделе.

Магазин инструментов

Магазин инструментов представляет собой барабанную или цепную систему с приводом от двигателя, в которой размещаются различные инструменты, необходимые для операции механической обработки.

Он связан с системой ATC через рычаг ATC, который выбирает необходимый инструмент из магазина инструментов в соответствии с программой ЧПУ.

Система автоматической смены поддонов (APC)

Поддоны представляют собой структурные опоры между обрабатывающим центром и рабочим столом, на котором находится заготовка. Система APC автоматически заменяет их.

Автоматическая смена поддона значительно повышает скорость перехода к новой заготовке, что делает возможной непрерывную обработку и повышает эффективность производства.

Система APC состоит из редукторов и муфт для серводвигателя, которые уменьшают скорость вращения двигателя в соответствии с требованиями.

Система подачи СОЖ и стружки

Эта система в основном состоит из конвейеров для стружки и системы подачи смазочно-охлаждающей жидкости с ЧПУ.

Смазочно-охлаждающая жидкость облегчает удаление стружки и предотвращает нагрев инструмента или заготовки из-за трения.

Конвейеры для стружки состоят из ремня и системы двигателей для отвода металлической стружки, образующейся во время операции резания.

Эта стружка и использованная смазочно-охлаждающая жидкость затем собираются в системе утилизации отходов для надлежащей утилизации.

Датчики перегрузки и износа

Эти датчики и устройства контролируют колебания электроэнергии и обнаруживают перегрузки, обычно вызванные слишком большой подачей инструмента или неправильным позиционированием инструмента.

Устройство защиты от перегрузки поможет избежать повреждения инструмента или дефектов обрабатываемой детали.

Автоматический дверной привод

Обрабатывающие центры имеют автоматическое управление дверью, в котором используется ремень или цепная система на молнии с линейным приводом, который преобразует вращательное движение двигателя в линейное движение двери.

Типы обрабатывающих центров

Обрабатывающие центры классифицируются в зависимости от количества осей, размеров рабочей зоны, положения шпинделя и доступных опций станка.

Горизонтальный обрабатывающий центр

Горизонтальный обрабатывающий центр

Горизонтальный обрабатывающий центр (HMC) содержит горизонтальный шпиндель, который перемещается вбок, обрабатывая заготовку горизонтально.

Магазин инструментов может хранить от 16 до 100 инструментов одновременно, а устройство автоматической смены паллет (APC) состоит из шести или восьми паллет, каждая из которых заменяет предыдущую для работы с разными заготовками.

HMC обычно состоят из относительно больших инструментов, способных выполнять операции механической обработки с высокой скоростью съема материала (MRR).

Они могут обрабатывать до 4 поверхностей заготовки без необходимости вручную изменять ориентацию заготовки.

Кроме того, металлическая стружка падает вертикально, что предотвращает ее скопление на поверхности заготовки.

Горизонтальное выравнивание и легкое удаление стружки делают его идеальным для растачивания с использованием расточной оправки.

Некоторые HMC имеют дополнительную функцию поворота шпинделя в вертикальное положение, что обеспечивает большую гибкость в операциях обработки. Такие модели относятся к категории универсальных обрабатывающих центров.

Наиболее распространенным применением HMC является массовое производство таких компонентов, как шестерни.

TAICNC является одним из ведущих производителей обрабатывающих центров. Их горизонтальный обрабатывающий центр TC-540W позволяет разместить 16 различных инструментов в системе ATC.

Вертикальный обрабатывающий центр (VMC)

Вертикальный обрабатывающий центр

Вертикальный обрабатывающий центр (VMC) содержит вертикально расположенный шпиндель.

VMC также состоят из систем ATC и APC, но с меньшей вместимостью инструментов и поддонов. В результате они занимают относительно меньше места, что делает их более портативными и удобными для домашних мастеров.

Однако из-за положения шпинделя и инструмента на поверхности заготовки скапливается металлическая стружка, которую необходимо смывать с помощью смазки или воздуходувки.

Хотя 3-осевые VMC более распространены, некоторые модели, такие как 4-осевые фрезерные станки с ЧПУ, могут осуществлять доступ к заготовке с четырех сторон без изменения ориентации заготовки вручную.

Tormach PCNC 440 является примером VMC, который можно использовать для фрезерных операций с различными материалами.

Наиболее распространенные промышленные применения включают гравировку поверхностей заготовок и обработку пресс-форм.

Универсальный обрабатывающий центр (UMC)

5-осевой универсальный обрабатывающий центр

Универсальный обрабатывающий центр (UMC) имеет шпиндель, который можно ориентировать горизонтально или вертикально.

Как правило, универсальный обрабатывающий центр включает 5-осевую систему или выше, что позволяет осуществлять доступ к заготовке с 5 или более разных сторон за один установ.

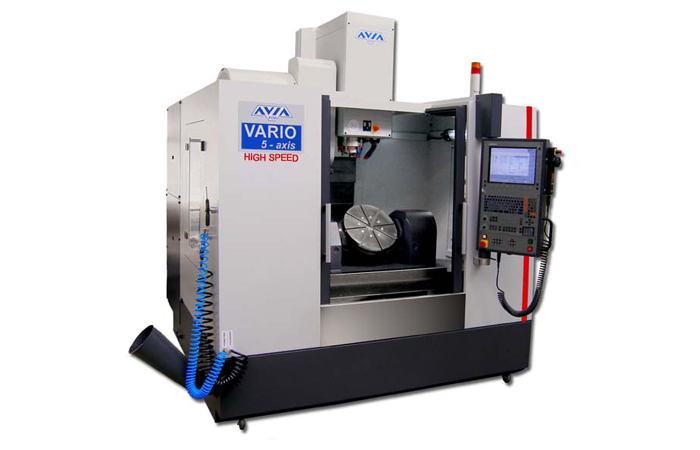

Например, в 5-осевом UMC режущий инструмент может перемещаться вдоль линейных осей X, Y и Z и вращаться вокруг осей A и B.

Эта особенность делает их идеальными для сложных операций механической обработки для изготовления таких компонентов, как крыльчатки или пресс-формы для шин, с высокой точностью и аккуратностью.

UMC используют более короткие режущие инструменты с более высокими скоростями и более широким диапазоном ориентации, что сокращает время цикла, повышает эффективность производства и снижает уровень вибрации.

Таким образом, UMC представляют собой смесь HMC и VMC.

Особенности обрабатывающего центра

Обрабатывающие центры имеют различные функции, которые имеют большое практическое значение.

Features Use
High accuracy and precision For complex geometry workpieces
Automatic tool changing High volume/bulk production of products
Multiple tool option For multiple machining operations in a single setup
Chip Removal Keeping the worktable and workpiece clean
Coolant Management Preventing tool or workpiece damage due to heat
Multiple cutting axes/ orientation Для заготовок сложной геометрии
Эргономичный и безопасный Для простой и понятной обработки
Автоматическая смена поддонов Крупносерийное/массовое производство

Отличительные особенности обрабатывающего центра

Многоосевая система

Обрабатывающие центры обычно состоят из 3-х осевой системы, в которой режущий инструмент перемещается по оси X , Y и Z для доступа к заготовке с трех сторон.

Однако современные обрабатывающие центры с ЧПУ могут состоять из систем с более высокими осями, таких как 5- или 6-осевые системы, что позволяет обрабатывать чрезвычайно сложные геометрические формы с высокой точностью и аккуратностью.

Автоматическая смена инструмента

Автоматическое устройство смены инструмента устраняет необходимость замены инструмента вручную после каждой операции, тем самым сокращая время цикла и делая более удобным массовое производство товаров.

Состоит из магазина инструментов, вмещающего несколько инструментов. G-код дает команду станку выполнить операцию смены инструмента и выбрать соответствующий инструмент для процесса.

Система удаления стружки и подачи СОЖ

Система удаления стружки обеспечивает чистоту рабочего стола и поверхности заготовки, а система подачи СОЖ предотвращает перегрев, тем самым снижая износ инструмента и предотвращая неточность размеров.

Безопасность и автоматизация (ATC и APC)

Все операции обработки в обрабатывающем центре автоматизированы, включая смену инструмента.

Это устраняет необходимость ручного обращения с инструментами и заготовками, снижает вероятность получения травм и улучшает условия труда оператора.

Кроме того, устройство автоматической смены поддонов автоматически загружает новую заготовку на станину станка, что делает его идеальным для серийного производства.

Применение обрабатывающих центров

Горизонтальное торцевое фрезерование (Источник: TAICNC)

Обрабатывающие центры широко применяются в промышленности, обычно используются в энергетике, автомобилестроении, аэрокосмической и морской промышленности.

Производство штампов и пресс-форм

Обрабатывающие центры используются для изготовления штампов и пресс-форм, в основном посредством процессов сверления и фрезерования.

Эти штампы и формы затем используются для изготовления таких компонентов, как автомобильные двигатели, детали из листового металла для самолетов, другие детали из стекла и резины и т. д.

Сложные компоненты

Благодаря способности производить сложные детали с высокой точностью обрабатывающие центры используются для изготовления очень сложных деталей, таких как рамы крыльев, рабочие колеса, пропеллеры, радиаторы и т. д.

Крупносерийное производство

автоматизированный характер обрабатывающих центров обеспечивает их высокую повторяемость, что делает их идеальными для массового производства идентичных компонентов, таких как цилиндрические зубчатые колеса.

Технический прогресс привел к разработке 9-осевые обрабатывающие центры, сочетающие в себе функции токарного станка с ЧПУ и фрезерного станка с ЧПУ, что делает их очень универсальными и быстрыми.

Сколько стоит обрабатывающий центр?

Type of Machining Center Cost Range
Entry-level Production VMC $50,000 — $150,000
Professional 3-axis VMC $150,000 — $400,000
5-axis Мельница Свыше 300 000 долл. США
Entry Level Production HMC $25,000 — $250,000
Professional HMC $300,000 — $500,000
Multi-spindle/Multi-axis Lathe Above $500,000

Cost of a machining center

Стоимость обрабатывающего центра зависит от различных факторов, таких как размер, жесткость, скорость, мощность, функциональность, торговая марка и поставляемые с ним принадлежности.

Как правило, обрабатывающий центр с большей рабочей площадью сравнительно дороже, чем его меньший аналог, и даже незначительное увеличение рабочей зоны резко влияет на стоимость станка.

Помимо размера, жесткость машины также играет важную роль в стоимости. Обрабатывающий центр с жесткой конструкцией может обеспечить большую силу резания, что делает его идеальным для обработки различных материалов.

Точно так же скорость и мощность обрабатывающего центра влияют на его способность выполнять чистую резку с минимальным временем цикла и, следовательно, напрямую влияют на его производительность.

Функциональность является одним из наиболее важных факторов в машинах промышленного класса.

Обрабатывающий центр с ЧПУ с многоосевой (5 или 6-осевой) системой считается универсальным обрабатывающим центром, способным выполнять практически любые операции.

По мере увеличения количества осей стоимость обрабатывающего центра также увеличивается.

Бренд играет важную роль с точки зрения качества продукции и послепродажного обслуживания. Как правило, более дешевые бренды предлагают аналогичные машины по более низкой цене за счет снижения качества.

Однако обрабатывающие центры популярных брендов, таких как Haas, TAICNC, Tormac и т. д., могут быть сравнительно дороже, чем китайские бренды, но они предлагают надежный сервис и отличное качество.

Кроме того, аксессуары, поставляемые с машиной, также влияют на стоимость машины. Некоторые из популярных принадлежностей для обрабатывающих центров включают системы охлаждения, устройство автоматической смены инструмента, конвейер для стружки и т. д.

Заключительные мысли

Обрабатывающие центры — это мощные промышленные инструменты, которые доступны в различных типах, каждый из которых имеет уникальные характеристики.

Автоматическое устройство смены инструмента (ATC) и автоматическая смена поддонов (APC) делают обрабатывающие центры идеальными для крупносерийного производства, когда аналогичные операции должны выполняться на нескольких заготовках.

Современные обрабатывающие центры доступны в 6-осевой конфигурации, что позволяет перемещать режущий инструмент из горизонтальной конфигурации в вертикальную, совмещая функциональность двух станков в одном.

Это повышает эффективность производства, сокращает время цикла и упрощает выполнение различных операций обработки на одном станке.

Часто задаваемые вопросы (FAQ)

Какой язык программирования используют обрабатывающие центры с ЧПУ?

G-код — один из самых популярных языков программирования для станков с ЧПУ.

Какие общие проблемы возникают в обрабатывающих центрах с ЧПУ?

Нагрев инструмента и заготовки, нежелательные вибрации, ошибки программирования, неправильные настройки инструмента и утилизация твердых отходов — вот некоторые распространенные проблемы, с которыми сталкиваются обрабатывающие центры с ЧПУ.

Что такое оси А и В в универсальных обрабатывающих центрах?

Ось A — это ось вращения вокруг оси X, а ось B — это ось вращения вокруг оси Y.

Обрабатывающий центр — Как это работает | Makinews

Makinews

Сегодня мы рады рассказать об обрабатывающем центре, одном из королев станков и современной механики. Это также одна из самых востребованных подержанных машин на Makinate, компании, занимающейся продажей и покупкой бывших в употреблении промышленных машин и оборудования.

Но давайте вместе посмотрим, что такое обрабатывающий центр и как он работает. Мы дадим вам краткое, но исчерпывающее объяснение.

Если вас интересует эта типология станков, приглашаем вас ознакомиться с нашим каталогом, где вы найдете вертикальные обрабатывающие центры, 5-осевые обрабатывающие центры, горизонтальные обрабатывающие центры и многие другие типы обрабатывающих центров.

Обрабатывающий центр

Обрабатывающие центры являются многофункциональными станками, позволяющими с большой гибкостью выполнять повышенное количество механических операций, таких как фрезерование, растачивание, нарезание резьбы, сверление и т. д., благодаря возможности иметь большой количество инструментов в сменщике.

Обрабатывающие центры могут быть различными в зависимости от функции, количества осей, размера рабочей зоны, положения шпинделя и доступных опций.

Типология обрабатывающих центров

Однако наиболее важное различие определяется расположением оси шпинделя, отсюда и классификация по двум макрокатегориям:

Вертикальные обрабатывающие центры и горизонтальные обрабатывающие центры



ОСНОВНЫЕ ОСИ

Расположение осей в обрабатывающем центре всегда следует правилу правой руки

N.B. Ось Z всегда соответствует шпинделю, а ее положительная линия всегда направлена ​​в направлении удаления от заготовки. Отношение к оси Y

Технические характеристики

После того, как мы определили основную классификацию обрабатывающих центров, теперь мы собираемся объяснить вам, как они характеризуются в конкретном случае.

Прежде всего, важно определить, что такое рабочая зона или операционное поле.

Рабочая зона определяется размером рабочей зоны шпинделя в зависимости от осей перемещения x, y и z. Размеры осей влияют на максимальный размер заготовок и тип обработки, которую можно выполнить.

После того, как мы классифицировали положение шпинделя (горизонтальное или вертикальное) и размер оси (x, y и z), мы также должны определить следующие другие важные характеристики:

  • Количество управляемых осей и скорость быстрого перемещения
  • Количество инструментов
  • Точность
  • Шпиндель
    • Мощность
    • Скорость вращения
    • Коническая оправка
  • Количество поддонов
  • Конструкция машины (чугун, гарантирующий большую жесткость и прочность, или электросварка)
  • Числовое программное управление (ЧПУ)
  • С конвейером для стружки или без него

Всякий раз, когда вы будете готовы купить подержанный обрабатывающий центр, вы должны учитывать всю эту информацию из-за ее важности.
