Отрезные фрезы пилами используются для: Отрезная дисковая фреза: износостойкий и прочный инструмент

​Дисковые фрезы

Отличительной чертой дисковых фрез является форма блина, на торце которого расположены зубцы. Дисковые фрезы, как правило, используют для грубой обработки металла и дерева. Основная сфера применения – распиливание материала и вырезание пазов определённой ширины и глубины.

Согласно ГОСТу, дисковые фрезы изготавливают из инструментальной стали.

Понятно, что это – только общие данные. Для разных видов работ и разных металлов существуют фрезы различных составов и конфигураций.

Что делают, используя дисковые фрезы? Спектр производства здесь довольно широк. Чаще всего с их помощью изготавливают и обрабатывают элементы интерьера: мебель, двери, плинтуса, паркетную доску. Пригодятся они в производстве и ремонте окон. Также с их помощью обрабатывают стенной брус и вагонку. Нужно сказать и о самых разнообразных технических деталях, выполненных из металлов – в процессе их изготовления без фрез не обойтись.

Виды дисковых фрез

Сегодня можно найти дисковые фрезы трёх типов:

• Шлицевые, или шпоночные.




• Двусторонние.




• Трёхсторонние.

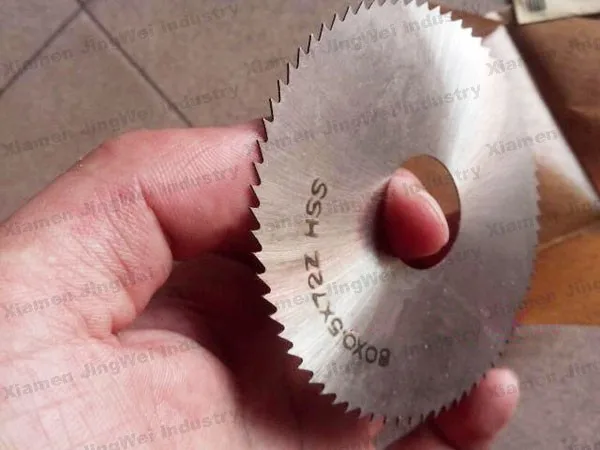

Шлицевые и отрезные дисковые фрезы

У них нет зубцов на торцах – только на цилиндрической поверхности. Такие фрезы в свою очередь делятся на несколько подвидов: отрезные, прорезные, пазовые. Уже из названий ясно, для чего они нужны.

Отрезные выполняют функцию ножа. Они, как правило, имеют небольшую ширину.

Прорезные дисковые фрезы отличаются малым диаметром. Их основная задача – прорезать в деталях небольшие шлицы. Они самые тонкие: их ширина составляет от 0.2 до 5 мм.

Пазовые фрезы бывают различного диаметра и толщины – зависимо от того, какие именно пазы нам необходимо выпилить.

Двусторонние дисковые фрезы

У них зубцы есть не только на цилиндрической поверхности, но и на торце. При этом боковые кромки играют скорее вспомогательную роль – у них условия резки менее благоприятны, чем у цилиндрических зубьев. Двусторонние диски, как правило, применяют для фрезеровки уступов и плоскостей.

Трёхсторонние дисковые фрезы

Фрезы этого типа имеют зубцы на цилиндрической поверхности, а также на обоих торцах. Трёхсторонние дисковые фрезы считаются основным и самым популярным типом. Они предназначены для обработки глубоких пазов и уступов.

Кроме того, различают дисковые фрезы с напайными и вставными зубьями. Цельными чаще всего делают фрезы шлицевые. Вставные ножи характерны для двусторонних или трёхсторонних фрез.

Дисковые фрезы могут быть регулируемыми. Такие детали состоят из двух частей. С обеих сторон у них расположены зубцы, перекрывающие друг друга. Регулируемые фрезы позволяют делать пазы разной толщины зависимо от расстояния, на котором расположены диски.

Способы крепления фрезы

Важная часть работы с дисковыми фрезами – установка. Перед началом обработки дерева или металла необходимо разобраться, как правильно зафиксировать имеющуюся фрезу. Неправильно установленный нож будет вращаться прерывисто. Впоследствии нагрузка на некоторые зубья окажется слишком большой, и устройство быстро придёт в негодность.

Дисковые фрезы фиксируются следующими способами:

• На центровую оправку. При этом оправка крепится к станку по бокам: с одной стороны – с помощью конического гнезда, с другой стороны – серьгой.




• На концевую оправку. Такое крепление подойдёт для фрез, у которых основную функцию выполняют торцевые зубья. Концевая оправка по форме напоминает конус. С одной стороны она вставляться в гнездо вращающегося шпинделя аппарата, с другой – на цилиндрический выступ надевается фреза и закручивается винтом.




• На выступ шпинделя. Здесь не нужен «посредник» в виде оправки.




• В гнездо шпинделя (коническое или цилиндрическое). Этот способ – только для фрез, у которых есть соответствующие хвостовики.

Фрезеровщик должен знать все параметры станка и его крепёжных деталей, дабы безошибочно подбирать фрезы и способы их фиксации.

Особенности работы с данными фрезами

Прежде чем купить дисковые фрезы, необходимо ознакомиться с некоторыми особенностями применения:

• Со временем фрезы могут изнашиваться. Если деталь затупилась – это не значит, что её пора выкидывать.




• Не стоит пренебрегать использованием СОЖ – это значительно продлит жизнь дисковой фрезе.

Дисковые отрезные фрезы по металлу Julia для станков



Дисковые отрезные фрезы по металлу Julia для станков

Технические средства управления для кремнезема в строительстве — Отрезные пилы | NIOSH

Отрезные пилы

Отрезные пилы (также известные как ручные абразивные отрезные пилы, отрезные пилы и быстрорежущие пилы) широко используются в строительной отрасли. Они часто используются без контроля пыли для резки кирпича, бетонных плит, блоков и брусчатки, которые обычно содержат кристаллический кремнезем. Резка этих каменных материалов без контроля пыли может окружить рабочего облаком пыли, которая содержит вдыхаемый кристаллический кремнезем (RCS).

Видео обрезной пилы без технических средств контроля показывает потенциальное воздействие, возникающее при резке бетонных блоков без средств контроля пыли. Воздействие респирабельной пыли на рабочего показано на полосе справа. Единицы — миллиграммы вдыхаемой пыли на кубический метр воздуха.

Загрузить отрезную пилу без средств технического контроля videomedia icon

Доступны два типа средств технического контроля для снижения воздействия пыли при резке кирпичной кладки с помощью отрезной пилы. Первый тип контроля использует воду для подавления пыли. Второй использовал местную вытяжную вентиляцию для улавливания пыли у ее источника. Оба типа управления описаны ниже. Каждое описание сопровождается видео, демонстрирующим эффективность пылеподавления.

1. Пылеудаление водой

Вода может использоваться для подавления пыли, создаваемой пневматическими, гидравлическими или бензиновыми пилами. Вода обычно подается на лезвие через одну или две форсунки для подавления выбросов пыли. Вода может подаваться из переносного резервуара под давлением или из шланга. Рекомендуемая скорость потока составляет 0,5 литра (17 унций) воды в минуту для подавления пыли [1]. Меньше воды не будет столь эффективным. Большее количество воды не улучшит пылеулавливание. Электрические пилы с водяными насадками также доступны в продаже.

На видео «Отрезная пила с системой контроля подачи воды» тот же рабочий использует отрезную пилу с системой пылеподавления с помощью воды. Воздействие вдыхаемой пыли на рабочего, показанное на полосе справа, намного ниже, чем на предыдущем видео.

Загрузить отрезную пилу с управлением подачей воды videomedia icon

2. Местная вытяжная вентиляция

Местная вытяжная вентиляция используется на ручных пилах по бетону в виде вытяжного колпака (или кожуха), который окружает диск. Вытяжка соединена с промышленным пылесосом гибким шлангом. Пылесос производит всасывание, чтобы улавливать пыль у ее источника. Для достижения наилучших результатов кожух должен находиться в тесном контакте с обрабатываемой поверхностью. Предпочтительны регулируемые кожухи, которые могут приспосабливаться к разной глубине резания.

Пылесосы

Пылесос должен иметь следующие характеристики:

• Достаточную скорость потока для захвата пыли и транспортировки ее к источнику вакуума. Одно исследование показало, что для эффективного контроля пыли требуется скорость потока воздуха 70 кубических футов в минуту (куб. фут/мин). [2]
• Высокоэффективный воздушный фильтр для твердых частиц (HEPA) для снижения вероятности попадания пыли, содержащей RCS, из пылесоса на рабочую площадку.
• Фильтр предварительной очистки или циклон для увеличения срока службы НЕРА-фильтра.
• Индикатор замены фильтра, например, манометр. Если у пылесоса нет манометра, рабочие могут следить за потоком воздуха, проверяя, не выходит ли шлейф пыли из-под кожуха.
• Возможность очищать и заменять фильтры и полные сборные емкости или мешки, не подвергая операторов воздействию пыли.
• Двигатель, потребляющий не менее 10 ампер.

Шланг

Шланг диаметром 2 дюйма с гладкой внутренней поверхностью и длиной не более 15 футов обеспечивает достаточный поток воздуха для захвата и транспортировки пыли. Шланг должен иметь как можно меньше изгибов или изгибов.

Видео обрезной пилы с вакуумным управлением показывает, как рабочий использует обрезную пилу с местной вытяжной вентиляцией. Столбец справа показывает, что воздействие вдыхаемой пыли на рабочего даже ниже по сравнению с подавлением пыли водяным методом.

Download the Cut-off Saw with Vacuum Controls videomedia icon

Дополнительная информация

Дополнительную информацию о пылеподавлении для отрезных пил см.:

1. Измерения эффективности пылеудаления на отрезных пилах, используемых в строительная промышленность значок pdf[PDF – 314 КБ]внешний значок
2. Влияние местных средств управления вытяжной вентиляцией на воздействие пыли во время резки и шлифовки бетона external icon
   Журнал Американской ассоциации промышленной гигиены: 2002 / 63: 458-67.
3. Технологии инженерного контроля для снижения воздействия диоксида кремния на рабочем месте при резке каменной кладки и сгибании .
4. Лабораторная оценка снижения вдыхаемой пыли кристаллического кремнезема при резке бетонной кровельной черепицы с помощью пилы по камню [PDF – 268,68 КБ]внешний значок
   Журнал гигиены труда и окружающей среды: 2010/7(4): 245-251.
5. Время очистить воздух! Защитите свои легкие при использовании отрезных пил.
6. Углубленный обзор технологии пылеподавления при резке бетонных блоков и кирпича с изгибом в учебном центре Бордентауна Международного института каменной кладки, Бордентаун, Нью-Джерси.pdf icon
   Отчет NIOSH № EPHB 282-13 (2007).
7. Susan Shepherd & Susan Woskie (2013): Борьба с пылью при резке бетона пилой external icon
   Журнал гигиены труда и окружающей среды, 10:2, 64-70
8. Борегард Миддо, Брайан Хаббард, Нил Циммерман и Джеймс МакГлотлин (2012): Оценка методов контроля воздействия отрезной пилы на вдыхаемую пыль и кристаллический кремнезем при строительстве дорог.
9. Элементы управления на инструменте для снижения воздействия вдыхаемой пыли в строительной отраслизначок pdfвнешний значок
   Обзор элементов управления на инструменте

Что такое отрезная пила? Основы об этом резчике

Источник: Дмитрий Калиновский/ Shutterstock. com

Отрезная пила — это мощный электроинструмент, который может разрезать практически любую твердую поверхность, которую может разрезать опытный мастер или профессиональный подрядчик. ожидать столкновения на рабочем месте. Это циркулярные пилы, обычно легкие, которые режут поверхности по типу шлифовального круга и работают с зажимным устройством и поворотным рычагом.

Все, от дерева до металла и бетона, не проблема для правильной отрезной пилы, что делает их одними из самых универсальных бензорезов. Они распространены на рабочих местах, и эта распространенность требует соблюдения мер безопасности. Как отмечает Департамент труда штата Миссури в этом полезном руководстве по технике безопасности при работе с отрезными пилами, эти инструменты «могут быть чрезвычайно опасными, поскольку (их) незащищенные лезвия работают на очень высоких скоростях». Давайте погрузимся, узнаем немного больше и рассмотрим некоторые из лучших отрезных пил, которые может предложить рынок.

Типы бензорезов

Эти резаки в основном делятся на две категории: торцовочные пилы и отрезные пилы. Торцовочные пилы представляют собой навесные циркулярные пилы, идеально подходящие для выполнения точных косых и поперечных пропилов по дереву. Они являются основным столярным материалом. Но с правильным лезвием они более чем способны пережевывать металл и другие твердые поверхности.

Отрезные пилы — часто можно услышать, как люди называют их абразивными или отрезными пилами — используются для разрезания чего угодно. Они обладают огромной мощностью, но они также портативны, что делает их идеальным режущим инструментом для самых тяжелых работ. Правильный резчик справится с чем угодно, от металлических труб до кирпича. Они также делают выдающуюся пилу по бетону. Изучив основы отрезных пил, давайте рассмотрим несколько пил, которые вы, возможно, захотите рассмотреть. Эти пилы могут все!

Наш 14-дюймовый резак K770 SmartGuard от Husqvarna оснащен полуавтоматической системой SmartTension, которая обеспечивает максимальную эффективность и долговечность. Он легко справляется с бордюрами и брусчаткой. То же самое касается металлических труб. Установка SmartGuard защищает пользователя от несчастных случаев и снижает вероятность отдачи.

Электрическая ручная пила Norton Clipper CE414-350 отличается большой мощностью благодаря двигателю мощностью 4,2 л.с., который выполняет работу с максимальной эффективностью. У него много мощности, но у него также есть мозги, оснащенные индикатором перегрузки, который поддерживает двигатель в рабочем состоянии и готов к работе. Если этого недостаточно, он также поставляется с системой StableStart, которая снижает количество срабатываний автоматического выключателя. В целом, это один из самых простых в использовании и самых сильных отсечек в своем классе.

Электрическая 14-дюймовая отрезная пила Core Cut C14 — это легкая электрическая пила, обладающая всеми необходимыми возможностями для распиливания кирпичной кладки, камня, бетона, железобетона и многого другого. Он создан для маневренности, так как невероятно легкая рама оснащена двумя ручками для максимального удобства использования.
