Пайка чугуна в домашних условиях латунью: Пайка чугуна паяльником и латунью, выбор флюса и других припоев в зависимости от метода

ПАЙКА ЛАТУНИ в домашних условиях[особенности, видео, советы]

[Пайка латуни] может быть достаточно просто выполнена и в домашних условиях, хотя многие умельцы и не решаются на такую работу, боясь определенных сложностей, которые могут возникнуть в процессе ее выполнения.

Между тем, техника выполнения пайки латуни достаточно простая и не требует какой-то специальной подготовки.

Наиболее часто пайку латуни выполняют обыкновенной газовой горелкой и для этих целей в качестве припоя можно воспользоваться оловом, бурой либо иным аналогичным материалом, который может заменить традиционный флюс.

Следует отметить, что данную работу можно также выполнить специальным графитовым электродом или паяльником, используя соответствующий припой.

По своей сути пайка данного материала чем-то напоминает пайку стали, меди или чугуна, однако имеет некоторые особенности и тонкости, которые необходимо в обязательном порядке учитывать.

Следует отметить, что детали из латуни более просто обрабатывать, чем заготовки из стали, меди или чугуна.

Особенностью пайки в домашних условиях латуни, чугуна или меди, в отличие от стали, является то, что на их поверхности образуется оксидная пленка, которая влияет на качество производимого соединения.

Несмотря на это в домашних условиях при правильном подходе к делу, выполнить пайку латунных заготовок бурой, а также деталей из меди можно не только газовой горелкой, но и паяльником, в отличие от чугуна или стали, сварка которых осуществляется исключительно электродом.

Содержание:

• Некоторые особенности
• Характеристики материалов
• Порядок работы

Некоторые особенности

Пайка по своей сути является наиболее оптимальным способом получить достаточно прочное и неразъемное соединение, как деталей выполненных из латуни, так и заготовок из других материалов, в том числе и из чугуна. Сварка графитовым электродом, в свою очередь, требует определенных навыков и подготовки.

При осуществлении соединения между элементами обязательно вводится расплавленный припой, и для этого можно воспользоваться оловом или бурой.

Припой должен иметь температуру плавления несколько ниже температуры плавления основного материала.

При помощи пайки между собой можно прочно соединять самые разные материалы, в том числе детали, выполненные из чугуна или меди.

Очень часто это бывает единственным способом осуществить скрепление металлических поверхностей различных типов.

Конечно, пайку в некотором роде можно определенным образом сравнить с выполнением сварки, когда соединение поверхностей производится электродом, однако в этом случае общим является только конечный результат.

Суть самого процесса выполнения пайки  совершенно иная.

Основное различие между сваркой и пайкой заключается в том, что при соединении поверхностей электродом плавится основной материал, а при работе с паяльником плавится только металл-связка.

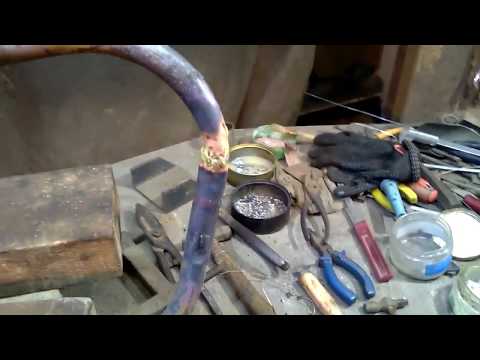

Видео:

Кроме этого, в пайке обязательно должен присутствовать флюс, в качестве которого может выступать бура.

Конечно, пайка обеспечивает менее прочное соединение поверхностей алюминия, меди или чугуна, чем например сварка, однако позволяет работать даже с мелкими заготовками.

Объяснить это можно тем, что используемый при пайке флюс, в качестве которого может выступать бура, под воздействием относительно высоких температур выделяет определенные химические элементы, которые и уменьшают прочность основного соединения, кроме этого, сам шов получается пористым.

Пайку алюминия, как и, например, сварку чугуна, лучше всего производить внахлест, а не встык.

Несмотря на то, что по прочности соединения пайка несколько уступает сварке электродом, она в настоящее время активно используется в самых разных отраслях промышленности.

При помощи нее осуществляют необходимое скрепление не только латунных заготовок, но и изделий из меди и даже из чугуна.

Чаще всего пайку различных типов металлов производят паяльником, однако при необходимости для этих целей можно воспользоваться и газовой горелкой.

Для выполнения пайки, в том числе и латунных заготовок, в обязательном порядке требуется припой или флюс, в качестве которого очень часто выступает бура.

Следует отметить и то, что сварка может быть как высокотемпературной, так и низкотемпературной. В домашних условиях используется первый вариант пайки.

На видео выше можно увидеть, как выполняется пайка латунных заготовок.

Характеристики материалов

Вообще латунь представляет собой сплав меди и цинка. Особенно часто он используется для производства различной домашней утвари, труб, радиаторов и многих других приспособлений.

Домашнему мастеру очень часто приходится сталкиваться с необходимостью провести соответствующую обработку поверхностей из латуни, а поэтому необходимо знать все особенности этого специфического металла.

Для выполнения пайки латунной поверхности очень важно правильно подобрать соответствующий флюс и в этом случае лучше всего подходит бура, которая способна эффективно убрать с поверхности образуемую оксидную пленку.

Приобрести данный флюс, роль которого исполняет бура, можно практически в любом строительном магазине по вполне доступной стоимости. Флюс на основе буры позволяет обеспечить более качественное затекание основного связывающего компонента в образуемые зазоры.

Также с особой тщательностью следует подбирать и припой для латуни.

Так, если данная работа будет выполняться в газовой среде, то в этом случае лучше всего воспользоваться серебряными или медно-фосфорными припоями.

Такой припой отлично подходит и для работы с латунью, которая имеет высокое содержание меди. В этом случае можно использовать припой на основе самой латуни с более низкой температурой плавления.

С особой тщательностью и осторожностью припой и флюс следует подбирать в том случае, когда необходимо соединить между собой детали из совершенно разных материалов.

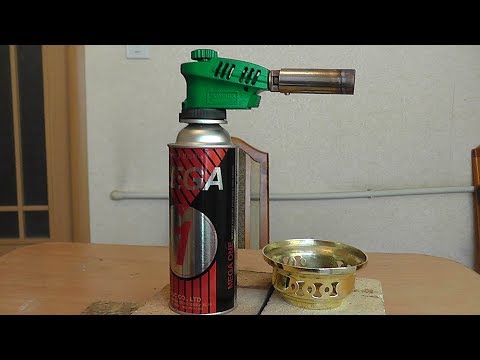

Видео:

Так, например, качество пайки латуни и непосредственно меди во многом зависит от того, кокой будет использоваться припой, а также флюс (бура).

Именно эти компоненты, главным образом, влияют на качество шва и его пористость.

Выполняя в условиях дома пайку латуни в среде газов, рекомендуется использовать определенный флюс, который в некоторых случаях можно заменить тонким слоем таких материалов, как никель или медь.

Это позволит избежать выделения из латунной поверхности содержащегося там цинка, соответственно, и само соединение получится более прочным и качественным.

В настоящее время можно приобрести припои, которые в своем составе содержат элементы, заменяющие обыкновенный флюс.

Это дает возможность значительно упростить работу, сделать ее более качественной и быстрой.

В качестве такого универсального припоя может выступать меднофосфорный состав.

Порядок работы

После того как будут подробно разобраны и изучены все свойства используемых в процессе пайки латуни материалов, можно переходить непосредственно к самому процессу.

Для начала следует подготовить весь требуемый инструмент и материал. Под рукой должна быть газовая горелка или паяльник, а также соответствующий припой и флюс.

Данный материалы следует подбирать максимально внимательно, чтобы в итоге шов получился максимально качественным и плотным.

В некоторых случаях припой для латуни можно приготовить самостоятельно и для этого необходимо будет взять в определенных пропорциях медь и техническое серебро, расплавить их в специальном тигеле и тщательно перемешать.

Когда расплавленная смесь станет полностью однородной, емкость с ней необходимо будет поместить в холодную воду до полного остывания.

Далее приготовленный таким образом припой следует аккуратно измельчить или нарезать.

При приготовлении припоя своими руками следует особое внимание уделять однородности его структуры, так как от этого во многом будет зависеть качество и прочность будущего соединения.

В этом случае не стоит экономить на расходных материалах и делать выбор в пользу более дешевых и менее качественных компонентов.

Видео:

В свою очередь флюс для пайки готовится из буры и борной кислоты, которые также можно совершенно свободно приобрести в любом строительном магазине.

Данные компоненты берутся в одинаковых пропорциях и заливаются обыкновенной водой.

После того, как для пайки латуни будут готовы все необходимые компоненты, можно переходить непосредственно к самой работе.

Для этого берется латунная заготовка, предварительно очищенная от грязи и различных масляных пятен и аккуратно посыпается измельченным припоем.

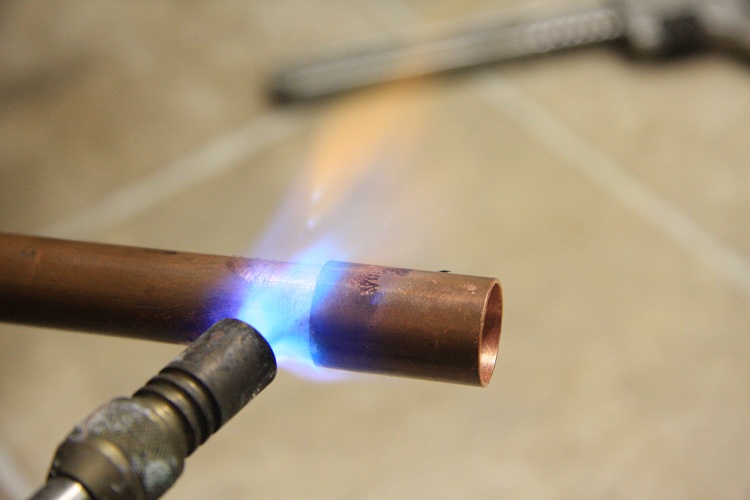

После этого в действие приводится газовая горелка, при помощи которой производится прогрев рабочих поверхностей до определенной температуры.

Здесь главное не перегреть латунную деталь, чтобы она не лопнула и не деформировалась.

Если латунные поверхности имеют большую толщину, то их прогрев следует производить в обязательном порядке постепенно.

При соблюдении всех рекомендаций и порядке действий, шов получится достаточно плотным и качественным.

Более подробно о том, как паять латунь без посторонней помощи в домашних условиях, подробно рассказано на видео в нашей статье.

Технология пайки латуней

Процесс пайки латуней имеет свои особенности ввиду образования на поверхности окисной пленки, содержащей ZnO и испарения цинка при нагреве.

На латунях, содержащих до 15% Zn, окислы состоят из Cu₂0 с внедренными в нее частицами ZnO. В сплавах меди с большим содержанием цинка слой окисла состоит в основном из ZnO, удаление которого более сложно, чем Cu₂0.

Особенность низкотемпературной пайки латуней оловянно-свинцовыми и другими аналогичными припоями заключается в том, что удаление окисной пленки с поверхности латуней не обеспечивается канифольно-спиртовыми флюсами.

Для этого необходимо применять более активные флюсы. Например, при пайке латуней ЛС59-1-1, Л63 используют флюсы на основе хлористого цинка с добавками азотной кислоты.

Латунь медленнее, чем медь, растворяется в расплавах оловянно-свинцовых припоев, поэтому при пайке медленнее растут интерметаллидные слои, что должно положительно отражаться на механических свойствах паяных соединений.

Однако соединения, полученные при пайке латуни (Л63) оловянно-свинцовыми припоями, имеют более низкую прочность по сравнению с медью в тех же условиях. Например, предел прочности соединений меди встык, паянных оловом, равен 9 кгс/мм², свинцом — 3,6 кгс/мм², а соединений из латуни — 5,9 кгс/мм² и 2,6 кгс/мм² соответственно.

Снижение предела прочности соединений латуни связывают с пористостью в швах, которую объясняют испарением цинка и попаданием его паров в жидкий припой. Порообразование наблюдается после пайки как низкотемпературными, так и высокотемпературными припоями.

Высокотемпературную пайку латуни в печах с восстановительной или нейтральной атмосферой применяют ограниченно из-за испарения цинка. Пайка латуней в средах возможна только с предварительным флюсованием мест пайки.

Например латунь, содержащую до 3% свинца и кремния ЛКС80-3-2, удовлетворительно паяют в газовых средах медно-фосфористыми и серебряными припоями, но с обязательным использованием флюсов. Латунь паяют в печи без флюса только в том случае, если она предварительно покрыта слоем меди или никеля, предохраняющим от испарения цинка.

Латунные детали можно паять и в соляных ваннах в интервале температур 850-870°С. Для улучшения затекания припоя в зазор в раствор добавляют 4-5% флюса, содержащего фтороборат калия или буру.

При нагреве латунных деталей в пламени газовых горелок и в печах также происходит испарение и окисление цинка, что ухудшает растекание припоев. При пайке латуни горелкой в восстановительном пламени испарение и окисление цинка удается несколько уменьшить. При этом пористость в паяных швах уменьшается.

Для пайки латуней, богатых медью, используют серебряные припои ПСр 72, ПСр 40, ПСр 45, ПСр 25, ПСр 12, а также латуни с низкой температурой плавления (припои типа ПМЦ 36; ПМК 48; ПМЦ54) и медно-фосфористые.

Для латуней, богатых цинком (ЛС59С, Л63, Л68), применяют припой ПСр 40. Фосфористые припои для них непригодны, так как при этом образуются малопластичные паяные соединения. Последнее объясняется тем, что в паяном шве образуются весьма хрупкие фосфиды цинка.

Для соединений, не подвергающихся вибрационным и динамическим нагрузкам, применяют припои ПМЦ 36 и ПМЦ 48.

Латуни интенсивно растворяются при пайке серебряными и медно-фосфористыми припоями. Поэтому паять их следует с высокими скоростями нагрева для сокращения контакта жидкого припоя и твердого металла. Латунь Л63 интенсивно растворяется в припоях ПСр 40, ПСр 45, ПСр 15, меньше в припоях ПСр 37,5 и ПСр 50 КД.

• Назад

• Вперед

Как паять латунь и медь

21 мая 2020 г.
автор: ИМС

Свяжитесь с нами

Латунь, медь, Информационное руководство, Латунная трубка, Медный стержень

Время чтения: 2 м 30 с

Если вам интересно, как паять латунные или медные трубки, вы попали в нужное место. Мы расскажем вам, какие инструменты использовать, как применять эти инструменты и как добиться бесшовного соединения. Давайте начнем.

Что такое пайка?

Пайка заключается в сплавлении сплавов с низкой температурой плавления в месте соединения. Припой обычно делается из свинца или олова и чаще всего сплавляется с латунью или медью из-за его низкой температуры плавления.

Что вам нужно

Убедитесь, что у вас есть необходимые инструменты, чтобы начать процесс пайки. Вам понадобится следующее:

• Паяльная лампа или паяльник — содержит железную насадку и нагревает медную или латунную трубку

• Припой — футеровка или проводка из легкоплавкого сплава, обычно свинца или олова, или их комбинации

• Флюс — паста, наносимая на соединение и металлическую насадку, которая помогает припою правильно сплавляться с металлом

• Латунная трубка – толщиной 0,8 мм и 2,0 мм или

• Медный стержень, пластина, трубка или проволока

• Проволочная щетка, мочалка или стальная мочалка — очищает трубки, удаляет любое покрытие и способствует адгезии

• Паяльная пластина — ложится на плоскую поверхность для поддержки вашего проекта пайки и защиты поверхности под

Как паять медь и латунь: пошаговое руководство

Когда у вас есть все необходимое, можно приступать к пайке. Следуйте инструкциям ниже.

1. Создайте макет предполагаемого готового продукта, используя стержень или трубку.

2. Используйте проволочную щетку, мочалку или стальную мочалку, чтобы очистить всю медную или латунную поверхность, подлежащую пайке. Используйте его, чтобы очистить железный бит, а также.

3. Отрежьте металлические детали, чтобы точно соответствовать вашей модели. Обязательно удалите любые заусенцы. Стержни будут достаточно легкими, чтобы временно закрепить каждый стык малярным скотчем.

4. Включите паяльник и дайте ему нагреться в течение нескольких минут.

5. Нанесите щеткой или окуните кончик латунной трубки и железной насадки во флюс. В результате припой будет лучше прилипать, но не допускайте образования капель флюса, иначе они могут вызвать точечную коррозию трубы.

6. Прикоснитесь жалом паяльника к латунному соединению, где соединяются две латунные трубки. Попробуйте коснуться обеих металлических частей. Держите утюг, пока не заметите, что флюс начинает дымиться.

7. Возьмитесь за припой другой рукой и осторожно проложите припой вдоль стыка. Проволока должна расплавиться в латуни почти сразу.

8. Очистите готовый проект влажной тряпкой, теплой проточной водой или зубной щеткой. Чтобы удалить остатки флюса, вы можете нанести пасту из пищевой соды или вытереть изопропиловым спиртом. Вы также можете использовать чистящую подушечку, чтобы высушить ее.

Имейте в виду, что пайка лучше всего подходит для металлов с низкой температурой плавления, таких как латунь и медь. Кроме того, ограничивайте пайку трубками шириной не более 2,0 мм.

Найдите нужную латунную трубку в компании Industrial Metal Supply Co. Ознакомьтесь с нашим ассортиментом и узнайте, какие из наших услуг соответствуют вашим потребностям.

Латунь, медь, Информационное руководство, Латунная трубка, Медный стержень

Предыдущий пост: DFARS

Next Post: Как согнуть металлические стержни и стержни

Избранные категории

Профилактика ржав. либо кислородно-ацетиленовая горелка, либо кислородно-пропановая горелка.

Серебряный припой и пайка, в чем разница?

Для меня ключевое отличие заключается в том, как они воздействуют на сустав.

Серебряный припой

Серебряный припой более жидкий, чем припой, и работает, втягиваясь в соединение под действием капиллярных сил. Так что, если, например, вы хотите соединить два куска тонкого листового металла вместе, вам нужно будет наложить их друг на друга. Серебряный припой будет протягиваться через стык, заполняя крошечную трещину между двумя кусками металла, соединяя их с поверхностями. Если бы вы попытались соединить два куска металла вместе, площади соприкосновения просто не хватило бы для прочного соединения.

Серебряный припой используется с флюсом, который химически очищает металл и поддерживает его чистоту во время процесса серебряной пайки. Серебряный припой также известен как серебряная пайка.

Припой

Припой, с другой стороны, не втягивается в соединение, а накапливается на поверхности соединяемого металла, поэтому он больше похож на сварной шов. Как и серебряный припой, материал Braze связывается с поверхностью соединяемого металла.

Пайка используется с флюсом, который химически очищает металл и сохраняет его чистоту во время процесса пайки. Пайка также известна как бронзовая сварка.

Что общего у Silver Solder & Braze, так это то, что ни один из них не требует плавления соединяемого металла, это было бы сваркой!

В показанных примерах соединения я бы использовал серебряный припой на кромке и соединении внахлестку и пайку для стыкового, углового и тройникового соединения.

Типы серебряного припоя и пайки

Несмотря на то, что на рынке представлено множество припоев, в этой статье мы не будем усложнять и рассмотрим наиболее распространенный, C2.

C2 — это многоцелевой прут для пайки кремниевой бронзы, который подходит для пайки большинства металлов, включая сталь, медь, чугун и разнородные металлы.

Припой C2 имеет цвет латуни и обычно плавится при температуре около 875⁰C.

Большинство серебряных припоев можно классифицировать по содержанию серебра. Содержание серебра будет определять текучесть и температуру плавления, чем больше серебра, тем больше текучесть и ниже температура плавления.

Наиболее распространены 33% серебра (около 720⁰C), 40% серебра (около 675⁰C) и 55% серебра (около 650⁰C).

Также доступны серебросодержащие медно-фосфорные сплавы (CoPhos). Они доступны с содержанием серебра 2% или 5% и используются в основном для соединения меди с медью, где, если металл чистый, нет необходимости использовать флюс.

Серебряный припой можно использовать для соединения большинства распространенных металлов, включая мягкую сталь, нержавеющую сталь, медь, латунь, чугун и разнородные металлы.

Проволока с флюсом или неизолированная?

Серебряный припой и пайка обычно доступны в 2 или 3 формах:

1. Неизолированный провод – (серебряный припой и пайка). Это мой предпочтительный тип. С этой проволокой вы используете порошковый флюс.
