Паспорт 16а20ф3: Паспорт на станок 16А20Ф3 Станок токарный патронно-центровой с числовым программным управлением

Паспорт 16А20Ф3 Станок токарный патронно-центровой с числовым программным управлением (ЧПУ) (Москва)

Наименование издания:

Часть 1: Руководство по эксплуатации (16А20Ф3.РЭ) – 120 страниц

Часть 2: Электрооборудование (16А20Ф3С39.РЭ1) – 120 страниц

Часть 3: Инструкция по вводу и настройке параметров (16А20Ф3С39.ИПТО) – 20 страниц

Часть 4: Инструкция по программированию (16А20Ф3С39.ИП) – 10 страниц

Выпуск издания: Московский станкостроительный завод «Красный пролетарий» им. А.Ф. Ефремова

Год выпуска издания: 1988

Кол-во книг (папок): 4

Кол-во страниц: 270

Стоимость: Договорная

Описание: Полный комплект документации

Содержание:
Часть 1: Руководство по эксплуатации (16А20Ф3. РЭ)

1. Общие сведения об оборудовании

2. Основные технические данные и характеристики

3. Комплектность

4. Указания мер безопасности

5. Состав оборудования

— Общий вид станка

— Дополнительные узлы при исполнении станка для встраивания в ПМ

6. Порядок установки

— Схема транспортировки

— Установочный чертёж станка

— Установка патрона с электрическим приводом

— Установка ограждения

— Установка пульта управления

— Монтаж механизма установки робота

— Установка рейки привода ограждения

7. Устройство и работа оборудования и его составных частей

— Органы управления станка

— Панель управления станка

— Панель контроля работы приводов

— Органы управления на левой панели пульта станка 16А20Ф3С39

— Органы управления на правой панели станка 16А20Ф3С39

— Органы управления на левой панели пульта станка 16А20Ф3С32

— Органы управления на правой панели станка 16А20Ф3С32

— Органы управления на откладной панели пульта станка 16А20Ф3С39

— Верхняя панель пульта 16А20Ф3. 512000.000 для станков 16А20Ф3С32

— Передняя панель пульта 16А20Ф3.512000.000 для станков 16А20Ф3С32

— Кинематическая схема

— Шпиндельная бабка

— Опора правая винта продольного перемещения

— Суппортная группа и привод поперечного перемещения

— Задняя бабка

— Установка патрона

— Регулировка натяжения ремня главного привода

— Привод индикатора контакта

— Схема расположения кулачков в пазах линейки поперечного перемещения

— Схема расположения кулачков в пазах линейки продольного перемещения

— Регулировка радиального подшипника пиноли задней бабки

— Регулировка натяга в винтошариковой паре

— Вариант конструкции шариковой гайки

8. Гидро -и пневмосистемы и смазочная система

— Схема пневмооборудования

— Схема смазки

— Схема гидравлическая привода ограждения

— Схема гидравлическая принципиальная привода индикатора контакта

9. Порядок работы

— Схема технологических возможностей станков 16А20Ф3С32 и 16А20Ф3С39 с шестипозиционной автоматической головкой

— Схема технологических возможностей станка с 12-ти позиционной головкой

— Схема технологических возможностей станка с 8-ми позиционной головкой

10. Указания по техническому обслуживанию, эксплуатации и ремонту

11. Возможные неисправности и методы их устранения

12. Особенности разборки и сборки при ремонте

13. Сведения по запасным частям

— Схема расположения подшипников

14. Гарантии изготовителя

Часть 2: Электрооборудование (16А20Ф3С39.РЭ1)

1. Краткая характеристика электрооборудования

2. Сведения о системе питания электрооборудования

3. Сведения о первоначальном пуске

4. Устройство и принцип работы блока управления

5. Режимы работы

6. Сведения о блокировках, системе сигнализации и защите

7. Меры безопасности

8. Сведения о расцветке проводов

9. Монтаж

10. Характерные неисправности и методы их устранения

11. Техническое обслуживание

12. Сведения о наличии драгоценных металлов
Схемы:

— Схема электрическая принципиальная (16А20Ф3С39. Э3)

— Перечень элементов (16А20Ф3С39. ПЭ3)

— Схема электрическая соединений (16А20Ф3С39. Э4)

— Таблица соединений (16А20Ф3С39. ТЭ4)

— Панель. Схема электрическая соединений (16А20Ф3.192100.000 Э4)

— Панель. Таблица соединений (16А20Ф3.192100.000 ТЭ4)

— Панель. Схема электрическая соединений (16А20Ф3.192200.000 Э4)

— Панель. Таблица соединений (16А20Ф3.192200.000 ТЭ4)

— Блок управления. Схема электрическая принципиальная (16А20Ф3.192501.000 Э3)

— Блок управления. Перечень элементов (16А20Ф3.192501.000 ПЭ3)

Часть 3: Инструкция по вводу и настройке параметров (16А20Ф3С39. ИПТО)

— Блок управления. Сборочный чертёж (16А20Ф3.192501.000 СБ)

Часть 4: Инструкция по программированию (16А20Ф3С39.ИП)

Описание станка:

В том случае, если по той или иной причине вам необходимо, к примеру, паспорт токарно винторезного станка скачать, то эту операцию возможно осуществить и реализовать через наш электронный сервис. Сразу после заполнения заявки и оплаты документации, а так же поступления платежа на наш расчётный счёт, мы направим в электронный адрес заказчика ссылку на скачивание документов к токарному и прочему оборудованию, документация на которое находится в нашем архиве. А в этом случае, непосредственно к модели станка 16А20Ф3 и его модификаций, что так же присутствуют в паспорте. Описывая в деталях, предлагаемую нами к реализации техническую документацию, мы можем предложить наиболее полный комплект, составляющие параметры которого будут обладать объёмом сразу в четыре папки или книги каждая из которых имеет свою информацию о станке, а следовательно назначение для работы с теми или иными станочными узлами или механизмами в целом. Так же заметим, что объём представленного издания заключается в не менее чем двухсот семидесяти страницах, и это всё в наиболее выгодном формате под названием А2. Но такой вот полноценный объём будет весьма выгодным приобретением даже с той позиции, наиболее детализированного изучения для варианта эксплуатации, обслуживания, работы и даже некоторых моментов ремонта станочной техники.

А дело всё в том, что станок 16а20ф3 паспорт можно разделить на четыре части. В первую очередь обращаем внимание на руководство по эксплуатации, что в наиболее выразительной подаче имеет приличный объём в целых сто двадцать страниц. Этого количества информации, безусловно хватит для взаимодействия с механической частью станка. Ведь, в издании можно найти детальное, ну и конечно развёрнутое описание механических узлов, что будет подкреплено наличием всех необходимых чертежей, на основании которых можно будет изучать станок как в базовой комплектации, так и его модификации, что безусловно тоже являются важной информацией. Ведь, любое оборудование со временем модернизируется и становится всё более современным, универсальным. Но уже во второй части документа, мы обнаруживаем раздел, связанный с электрооборудованием станка, который по своему объёму не уступает первой книге, а даже дополняет её иным описанием, связанным с электрической частью. А комплект электросхем, станет тем самым отличным продолжением взаимодействия со станком токарного типа, но в наиболее детализированной подаче. Ну и завершающие комплект документов ещё два раздела или книги, способствуют изучению вариаций программирования, этот факт станет не менее примечательным и полезным.

Паспорт на патронно-центровой токарный станок 16А20Ф3 / Токарные станки / Stanok-online.ru

Модель, название: 16А20Ф3 Патронно-центровой токарный станок
Производство: Московский станкостроительный завод
Название, маркировка:
1. Руководство по эксплуатации 16А20Ф3. РЭ
2. Электрооборудование 16А20Ф3С39.РЭ1
3. Инструкция по вводу и настройке параметров 16А20Ф3С39.ИПТО
4. Инструкция по программированию 16А20Ф3С39.ИП
Год: 1988
Страниц: 270
Формат: jpg

Просмотреть образец документации

Узнать стоимость документации

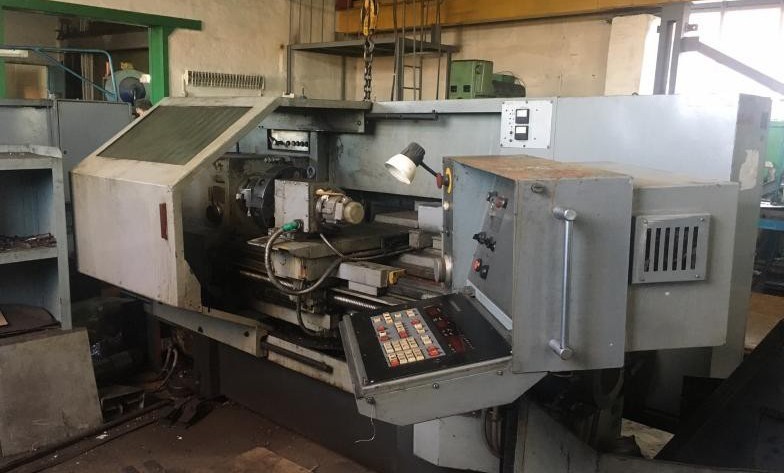

Станок токарный патронно-центровой с числовым программным управлением модели 16А20Ф3. Предназначен для токарной обработки деталей типа тел вращения в замкнутом автоматическом режиме. Применяется в мелкосерийном и серийном производстве. Станок может выпускаться с различными устройствами ЧПУ, в исполнении для встраивания в гибкие производственные модули, а так же в специальном и специализированном исполнении при оснащении наладками по согласованию с заказчиком. В зависимости от заказа станок поставляется с продольным транспортёром стружки, устанавливаемым в основание станка или с согласованием без окна для транспортёра стружки.

Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ. Требования безопасности труда при эксплуатации станка устанавливаются настоящим разделом, руководством ПО эксплуатации Оборудования и соответствующими разделами руководства. Персонал, допущенный в установленном на предприятии порядке к работе на станке, а так же к работам по программированию, наладке, эксплуатации и ремонту станка, обязан:
— получить инструктаж по технике безопасности в соответствии с заводскими инструкциями, разработанными на основании руководства по эксплуатации, типовых инструкций по охране труда, «Правил технической эксплуатации станков с устройством числового программного управления»;
— ознакомиться с общими правилами эксплуатации к ремонта станков указаниями но безопасности труда, которые содержатся в настоящем руководстве, руководстве по эксплуатации электрооборудования и эксплуатационной документации, прилагаемой к устройствам и комплектующим изделиям, входящим в состав станка;
— ознакомиться с конструктивными и технологическими особенностями ставке и пройти специальный инструктаж по работе;

При монтаже и демонтаже станка дня надежного эачаливания и перемещения следует пользоваться схемой транспортирования, приведенной в разделе руководства «Порядок установки» с подъемом за станину станке.
