Паспорт станка 16к20ф3: 16К20Ф3 Станок токарный патронно-центровой с ЧПУ. Паспорт, схемы, характеристики, описание
Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<�Предыдущая страница Оглавление книги Следующая страница>> Станок предназначен для токарной обработки наружных и внутренних поверхностей заготовок типа тела вращения со ступенчатым или криволинейным профилем в один или несколько рабочих ходов в замкнутом полуавтоматическом цикле. Станок выпускают на базе станка 16К20. Класс точности станка П. Техническая характеристика станка 16К20Ф3С5. Наибольший диаметр обрабатываемой заготовки над станиной 400 мм, над суппортом 220 мм; наибольшая длина обрабатываемой-заготовки 1000 мм; наибольший диаметр прутка, проходящего через отверстие в шпинделе, 50 мм; число инструментов 6; число частот вращения шпинделя 22 (из них автоматически переключаемых по программе 9), пределы частот вращения шпинделя 12,5 … 2000 мин-1; пределы рабочих подач (бесступенчатое регулирование) продольных 3 … 1200 мм/мин, поперечных 1,5 … 600 мм/мин; скорость быстрых ходов: продольных 4800 мм/мин, поперечных 2400 мм/мин; габаритные размеры станка (без пульта ЧПУ, дополнительного шкафа и гидроагрегата) 3360X X 1710X1750 мм. Станок оснащен различными устройствами ЧПУ. Модификации станка 16К20Ф3 в зависимости от комплектации устройством ЧПУ имеют разные индексы. Например, станок 16К20Ф3С5 работает с устройством Н221М, станок 16К20Ф3С18 — с устройством 2У22. Контурное устройство ЧПУ Н221М обеспечивает движение формообразования, изменение в цикле значений подач и частот вращения шпинделя, индексацию поворотного резцедержателя, нарезание резьбы по программе. Число координат (всего/одновременно управляемых) 2/2. Дискретность задания перемещений по оси X (поперечных) 0,005 мм, по оси Z (продольных) 0,01 мм. Программоноситель — восьмидорожковая перфолента, код программы ISO. Основные механизмы и движения в станке 16К20Ф3С5 (рис. 49). Станок 16К20Ф3С5 имеет традиционную для токарных станков компоновку. Основание представляет собой монолитную отливку. Станина А коробчатой формы с поперечными ребрами. Направляющие станины термообработанные, шлифованные. Каретка суппорта D с поворотным резцедержателем перемещается по неравнобокой призматической передней и плоской задней направляющей, задняя бабка Е — по передней плоской и задней неравнобокой призматической направляющей. Автоматическая коробка скоростей Б и передачи в шпиндельной бабке В обеспечивают главное движение -вращение шпинделя, а движения подачи инструмент получает от приводов продольных 3 и поперечных Г подач. Рис. 49. Кинематическая схема токарного патронно-центрового станка 16К20Ф3С5 с ЧПУ Перейти вверх к навигации |
Модель станка | Модель ЧПУ | Модель привода | Год начала производства |
16К20Ф3 | Контур 2ПТ-71, Н22-1М, ЭМ-907, Алкатель CC-221-02P | Приз | 1972 |
16K20T1 | Электроника НЦ-31 | Приз | 1972 |
16К20Ф3С1 | Контур 2ПТ-71 | Приз | |
16К20Ф3С2 | СС221-02Р Алкатель | Приз | |
16К20Ф3С32 | 2Р22 | Размер 2М-5-21 | 1985 |
16К20РФ3С32 | 2Р22 | Размер 2М-5-21 | 1985 |
16К20Ф3С132 | 2Р22 | Размер 2М-5-21 | 1985 |
16К20Ф3С232 | 2Р22 | Размер 2М-5-21 | 1985 |
16К20Т1. 02 | НЦ-31 | Размер 2М-5-21 | 1987 |
16К20Ф3С4 | ЭМ-907 | Приз | |
16К20Ф3С5 | Н22-1М | Приз | |
16К20Ф3С6 | 1Н22-62 | ||
16К20Ф3С8 | 1Н22-61 | ||
16К20Ф3С15 | МС2101-01 | ||
16К20Ф3С18 | 2У22-62 | Кемтор, Кемрон НРБ | |
16К20Ф3С19 | 2У22-62 | Размер 2М-5-2 или Кемтор, Кемрон | 1983 |
16К20Ф3С119 | 2У22-62 | Размер 2М-5-2 или Кемтор, Кемрон | 1983 |
16К20Ф3С219 | 2У22-62 | Размер 2М-5-2 или Кемтор, Кемрон | 1983 |
16К20Ф3С39 | Электроника НЦ-31 | ||
16К20Ф3С239 | Электроника НЦ-31 |
Всегда в наличии головки автоматические многопозиционные УГ9326 к токарным станкам с ЧПУ.
Современные аналоги
Accuway UT-400 | Accuway UT-200L | Optimum L440 | 16ГС32 |
Наименование параметра | 16К20Ф3С32 | 16К20Ф3С5 | 16К20Ф3С8 |
Обозначение системы ЧПУ | 2Р22 | Н22-1М | 1Н22-61 |
Основные параметры станка | |||
Наибольший диаметр обрабатываемого изделия над станиной, мм | 400 | 400 | 400 |
Наибольший диаметр обрабатываемого изделия над суппортом, мм | 220 | 220 | 220 |
Диаметр отверстия в шпинделе, мм | 53 | 53 | 53 |
Наибольшая длина обрабатываемого изделия, мм | 1000 | 1000 | 1000 |
Предельный диаметр сверления в стали, мм | 25 | 25 | 25 |
Предельный диаметр сверления в чугуне, мм | 28 | 28 | 28 |
Шпиндель | |||
Мощность двигателя главного движения, кВт | 11 | 11 | 11 |
Количество рабочих скоростей шпинделя | 22 | 22 | 22 |
Пределы чисел оборотов шпинделя, об/мин | 12,5…2000 | 12,5…2000 | 12,5…2000 |
Количество автоматически переключаемых скоростей | 9 | 9 | 9 |
Диапазон автоматического переключения | 16 | 16 | 16 |
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин | Ряд I — 12. 5..200 Ряд II — 50..800 Ряд III — 125..2000 | Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 | Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 |
Центр шпинделя передней бабки по ГОСТ 13214-67 | 7032 — 0043 Морзе №6 | 7032 — 0043 Морзе №6 | 7032 — 0043 Морзе №6 |
Центр пиноли задней бабки по ГОСТ 13214-67 | 7032 — 0045 Морзе №5 | 7032 — 0045 Морзе №5 | 7032 — 0045 Морзе №5 |
Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 6К |
Подачи | |||
Наибольшее перемещение суппорта: продольное / поперечное, мм | 900/250 | 900/250 | 900/250 |
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 2000 | 1200 | 2000 |
Пределы шагов нарезаемых резьб, мм | 0,1..39,999 | до 20 | 0,01..40 |
Диапазон скоростей продольных подач, мм/мин | 3. .2000 | 3..1200 | 1..2000 |
Диапазон скоростей поперечных подач, мм/мин | 3..2000 | 1,5..600 | 1..2000 |
Скорость быстрых продольных ходов, мм/мин | 7000 | 4800 | 7500 |
Скорость быстрых поперечных ходов, мм/мин | 4000 | 2400 | 5000 |
Дискретность продольного перемещения | 0,002 | 0,01 | 0,01 |
Дискретность поперечного перемещения | 0,002 | 0,005 | 0,005 |
Высота резца, мм | 25 | 25 | 25 |
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 6 | 6 | 6 |
Параметры системы ЧПУ | |||
Обозначение системы ЧПУ | 2Р22 | Н22-1М | 1Н22-61 |
Число координат | 2 | 2 | 2 |
Количество одновременно управляемых координат | 2 | 2 | 2 |
Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм | 0,001 | 0,001 | 0,001 |
Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм | 0,001 | 0,05 | 0,05 |
Тип датчика нулевого положения | КВД3-24 | КВД3-24 | |
Тип датчика обратной связи | РОД-620 | ВТ | |
Тип резьбонарезного датчика | РОД-620 | ИГР | ИГР |
Электродвигатель главного привода | А02-52-4СП43, М301 4А132М443, М301 | А02-52-4СП43, М301 4А132М443, М301 | А02-52-4СП43, М301 4А132М443, М301 |
Мощность двигателя главного привода, кВт | 11 | 11 | 11 |
Суммарная мощность электродвигателей, кВт | 20 | 20 | 20 |
Суммарная мощность станка, кВт | 22 | 22 | 22 |
Габариты и масса станка | |||
Масса станка с ЧПУ, кг | 5000 | 5000 | 5000 |
Что дает усовершенствование?
Токарно-винторезный станок 16К20Ф3, технические характеристики которого можно улучшить путем модернизации тремя способами:
- Путем полной модернизации.
- Улучшение комплектующих и рабочих приспособлений.
- Реорганизация тягового оборудования.
Модернизация дает возможность увеличить число диапазонов обработки деталей, а также точность проведения манипуляций.
Для максимального повышения рабочего ресурса оборудования используют систему адаптивного управления. Она позволяет выключать агрегат при критических нагрузках, а также способствует следующим показателям:
- Снижению срока отделки деталей.
- Увеличению периода службы комплектующих элементов.
- Понижению случаев выхода из строя оснастки.
- Повышению общей работоспособности оборудования.
Технические характеристики токарного станка 16К20Ф3 с ЧПУ позволяют менять нагрузку на шпиндель. При этом имеется возможность корректировки подачи используемого инструмента, с учетом типа материала обрабатываемой заготовки. Это способствует увеличению срока службы всех деталей агрегата.
ЧПУ
При использовании числового программного обеспечения операции по обработке заготовок выполняются при помощи заранее установленных программ. Они дают возможность откорректировать информацию, поданную с операторского пульта, а также использовать кассеты внешней памяти. Итоговые данные выводятся на специальный дисплей, после анализа которых, можно принять решение по настройке последующего процесса.
Автоматизация процесса сопровождается 6-ю, 8-ю или 12-ю позициями, позволяющими менять диаметр обработки или ось поворота по горизонтали. Рабочая головка оборудована диском, на который можно монтировать три осевых и шесть радиальных элементов. Кроме того, она может эксплуатироваться с 8-12 блоками под различный инструмент.
Повысить эффективность станка 16К20Ф3, технические характеристики и описание которого приведены выше, можно дополнительно модернизировать посредством смены кинематической схемы либо установки современной энергосберегающей конструкции. Значительно расширяет функционал рассматриваемого агрегата комплекс ЧПУ. Благодаря нему улучшается точность и скорость обработки деталей, а также режим отделки. Станки с ЧПУ имеют диапазон продольных и поперечных перемещений – 0,005 и 0,01 миллиметров, соответственно.
Основные технические характеристики
Кинематическая схема
Эксплуатационные параметры и паспорт этого станка полностью соответствуют аналогу без ЧПУ. Поэтому анализ конструкции следует начать со свойств механической части – основных характеристик и шпинделя.
Общая масса станка составляет 5000 кг вместе с блоком ЧПУ. В зависимости от серии станка возможно несколько вариантов комплектации блоков электронного управления — 2Р22, Н22-1М или 2Н22-61. При этом основные паспортные технические параметры остаются неизменными:
- шпиндель. У него диаметр отверстия составляет 5,3 см;
- число рабочих скоростей составляет 12;
- пределы оборотов варьируются от 12,5 до 2000 об/мин;
- автоматических скоростей – 9;
- диапазон переключений – 12;
- конец по ГОСТ 12593-72 соответствует номеру «6К».

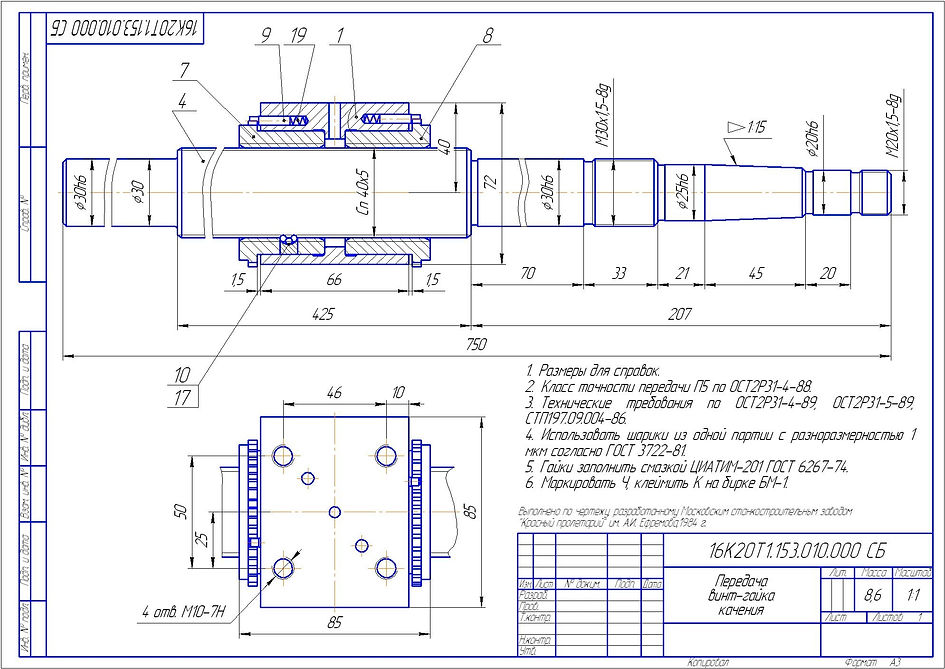

Следующим узлом для анализа возможностей станка 16К20Ф3 являются технические характеристики подачи. Они определяют степень точности положения резца и как следствие — качество обработки.
Параметры суппорта:
- смещение (продольное/поперечное). Составляет 90/25 см;
- скорость подачи, необходимой для максимально быстрого нарезания резьбы – 2000 мм/мин;
- пределы шагов для резьбы – от 0,1 до 39,999;
- оптимальная высота резца – 2,5 см;
- число позиций для державки, установленной в резцедержатель – 6.
Также необходимо знать основные параметры различных типов ЧПУ станка 16К20Ф3, указанные в паспорте. Они отличаются незначительно, но это может быть важно для выполнения конкретного вида операции.
Характеристики блока управления:
- количество координат, по которым выполняется обработка деталей – 2;
- дискретность смещения по осям X и Y составляет 0,001 мм;
- наличие датчика нулевого уровня. Он присутствует во всех типах, кроме 2Р22;
- датчик обратной связи. Отсутствует в модели Н22-1М;
- номинальная мощность электродвигателя главного привода – 11 кВт;
- суммарная мощность оборудования составляет 22 кВт.
Для обеспечения безопасности в конструкции предусмотрен механизм принудительной остановки при открытии дверей управляющих блоков. При проведении ремонтных или пуско-наладочных работ переключатель БУ2 должен быть поставлен в положение «дверь открыта». Это подробно описано в паспорте токарного оборудования.
Для предотвращения самопроизвольного включения в схеме станка 16К20Ф3 есть нулевая защита. При снижении напряжения до 80% от номинальной она автоматически отключает оборудование.
