Сколько диаметров СНиП при перехлесте арматуры?

Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот – правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды.

Грамотный нахлест арматуры

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

• Стыки внахлест, выполненные без сварки:

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

• Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест. Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.

Промышленное строительство чаще использует второй вариант соединения арматурных прутьев. Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

[testimonial_view id=”9″]

Преимущества механической стыковки

Данный способ является наиболее выгодным, соответственно, и наиболее часто используемым. Если сравнить процесс механического соединения арматуры со стыковкой арматуры внахлест, то главное преимущество здесь заключается в том, что не происходит значительная потеря материала. Стыковка внахлест приводит к потере определенного количества арматуры (примерно 27%).

Если сравнивать механическое соединение арматуры со стыковкой при помощи сварки, то в этом случае выигрывает скорость работы, на которую затрачивается намного меньше времени. К тому же, сварку должны выполнять только профессиональные сварщики, чтобы избежать некачественной работы, которая в будущем способна привести к негативным последствиям. В итоге, если проводить механическую стыковку, можно значительно сэкономить на оплате труда квалифицированных мастеров.

Еще в результате такого способа соединения получается достаточно прочная конструкция. Получить равнопрочное соединение, используя этот метод, можно при различных погодных условиях и в любое время года.

Вернуться к оглавлению

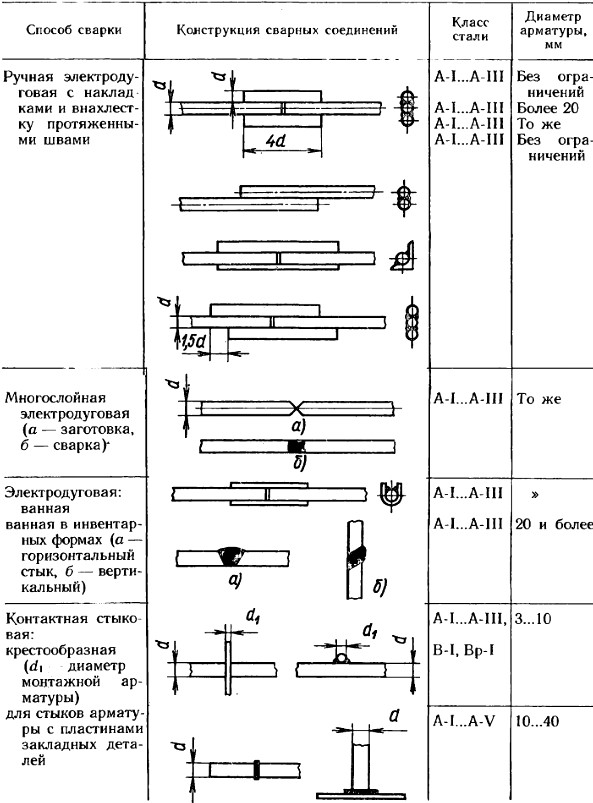

Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии. Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

Реальные значения перехлеста арматуры

Протяженность нахлеста стержней при анкеровке устанавливается с ориентиром на действующее в арматурной конструкции усилие и восприятие силами сопротивления стальных элементов, а также силами сцепления бетона и армирующих прутьев по всей длине соединения. Санитарные нормы по нахлесту арматуры при вязке рекомендует следующие длины перехлеста (все параметры в мм) нахлест / сечение:

• 1090 / 36;
• 960 / 32;
• 860 / 28;
• 760 / 25;
• 680 / 22;
• 580 / 18;
• 480 / 16;
• 380 / 12;
• 300 / 10.

В таблицах СНиПа также содержится длина нахлеста анкеровки для различных марок бетонной смеси для арматурных стержней на сжатие / растяжение.

Существует еще некоторые важные пункты СНиПа, о которых велся разговор в этой публикации:

1. в обязательном порядке в зоне анкеровки нахлестом необходим монтаж поперечной добавочной арматуры;
2. недопущение разноса анкеровки соседних стержней не меньше 61 см;
3. крестообразные нахлесты надо соединять с помощью пластиковых хомутов или фиксаторов или отожженной вязкой проволоки.

По данным таблицам наименьшая длина перехлеста для бетонной смеси М450 при сечении прутка А400 в 6 мм = 20 см. А вот для бетона М250 и арматуры с сечением 40 мм длина составит уже 158 см.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки. Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

• перехлест конечных прутьев;
• нахлест прутьев с прямыми концами с подваркой поперечных стержней;
• с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

• Длина накладки.
• Особенности местонахождения узлов в конструкции.
• Расположение перехлестов по отношению друг к другу.

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев. Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

• степень нагрузки;
• марка используемого бетона;
• класс арматуры;
• расположение узлов соединения в конструкции;
• место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры. Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Перечень измерений на растянутой зоне бетона:

Правильное расположение нахлеста касательно друг друга и всей конструкции имеет колоссальное значение для повышения прочности скелета фундамента.

Соединения необходимо делать таким образом, чтобы они были равномерно распределены, и в каждом разрезе конструкции было сосредоточено не больше 50% связок. А промежуток между ними должен быть меньше 130% размера стыков армированных прутьев.

Требования уже упомянутых выше строительных норм и правил (СНиП) гласят, что расстояние между стыковочными соединениями должно быть более 61 см.

В случае несоблюдения такой дистанции бетонное основание может быть подвергнуто деформациям вследствие всех оказываемых на него нагрузок на этапе сооружения здания, а также во время его эксплуатации.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Технические особенности безсварочного стыка

Необходимо разносить вразбежку соседние соединения. Причем так, чтобы достичь одновременного соединения в одном сечении до 50 % (не больше) армирующих элементов. Под расчетным сечением, которое мы будем определять с целью выяснения значения стыкуемых арматур, понимается область 130 % от общего параметра нахлеста (замеряется вдоль прутков).

Тут необходимо понимание того что стыки стержней при проектировании рассматривают в качестве лежащих в одном сечении при условии размещения центров именно в указанной зоне. Наименьшей дистанцией в длину между стыками по СНиПу является значение 610 мм. По ACI 318–05 и санитарным нормам рекомендовано несвязанные (свободные) соединения прутков делать в конструкциях без предварительного напряжения.

Данный совет вполне логичен, ведь бетонная смесь при таком соединении зальет стержни со всех сторон. А это гарантия сверхнадежной фиксации каждого стержня, которой невозможно достичь при заливке неполной окружности арматуры и соседнего стержня, перевязанных вязальной проволокой. Ко всему прочему, нахлест по длине не может достигать меньше 25 см.

Еще одним важным положением саннорм является то, что в 1-м расчетном сечении соединение может обладать не больше 50 % стальных прутьев в фундаментной ленте. К тому же, можно стыковать описываемым вариантом сварные сетки и отдельные арматурные элементы без обязательной разбежки. Однако такое допущение будет действующим только при использовании арматуры для конструктивного армирования.

Перехлест в 30 см и более возможен при условии функционирования арматуры и на сжатие. Многими зарубежными странами в строительной документации нахлест установился на уровне 40 диаметров соединяемых армирующих элементов. В странах СНГ данный показатель значение приравнивается 50 диаметрам (арматура А400).

Также значение рекомендованного нахлеста зависит от марки бетона для заливки фундамента. К примеру, для смеси М300 он имеет 35 диаметров, М250 – 40, М200 – 50. А вот для арматурных стержней А-II и А-I перехлест всегда подбирается из расчета 40 диаметров. Но следует учитывать, что все это окажется верным для показателей в расчете. На практике реальные (не минимальные) значения нахлеста, как правило, в несколько раз больше.

Армирование фундамента: ленточного чертежи, вязка арматуры, сколько диаметров перехлест, СНиП и схема

Содержание

Армирование фундамента является сложным процессом, однако это вполне можно сделать своими рукамиАрмирование ленточного фундамента и вязка арматуры в перехлест (нахлест) своими руками – это фундаментальная работа и первый шаг. Его делают одни из начинающих строителей. Им нужно знать: ГОСТ, СНИП, чертежи и правила монолитных конструкций, как сделать заливку плиты, их установка, стыковка и укладка между собой, как армировать арматурный каркас (армокаркас) и правильно вязать крючком, оборудование и его устройство. Рассчитать размеры, расположение и расстояние рядов, радиус изгиба подошвы чтобы сварить и уложить ее в бетоне. Связать расчет углов дома с поперечной балкой.

Содержание:

После выбора участка под строительство и подготовлен будущего дома план и произведен анализ почвы, можно незамедлительно приступать к строительству несущей конструкции.

Перед тем как производить армирование ленточного фундамента, сперва следует подобрать качественный бетон и определиться с типом основания

Факторы, влияющие на эксплуатационный срок и качество:

• Качество бетона и его марка;
• Тип основания;
• Тепло-гидроизоляция, качественные отмостки и дренаж;
• Правильное армирование фундамента.

При самостоятельном армировании диаметр прута должен быть 10-13 мм. Больше внимания нужно уделить армированию улов. Некачественное армирование может привести к неприятностям, потому как оно является важным фактором в прочности всей конструкции.

Если вы решили делать конструкцию своими силами, не поленитесь и изучите досконально весь процесс.

Армирование производится внахлест, соединяясь с вертикальными прутьями, которые обязательно должны доходить до краев стен, иначе все сооружение будет непрочным и армирование фундамента, производимое своими руками, будет неправильным.

Армирование фундаментной ленты: особенности

У бетона есть существенный недостаток – он отлично реагирует на сжимание, однако при нагрузке на разрыв, реакция плохая. Для этих целей используется армирование фундамента. Арматура укладывается возле подошвы и в основании верхней части, что дает отличный выход из положения.

Особенность армированного фундамента заключается в том, что он прочный и может выдержать большие нагрузки

Устойчивость фундамента определяется:

• При нагрузках;
• На разрыв;
• На изгиб;
• Качественное армирование подушки фундамента.

Вертикальное армирование всей несущей конструкции производится для того, чтобы фундамент на срез получил прочность. Такие нагрузки не существенны и вертикальные арматурные прутья служат также для поддержания верхнего и нижнего каркасов.

По строительному ГОСТу, вертикально стоящие прутья должны иметь шаг между собой 0,5-0,7 м.

Любую арматуру, нужно защищать от окружающей среды, даже если это стальные прутья. Для этого их нужно утопить в растворе бетона на пять сантиметров сверху, а снизу на 70 см. Для армирования ленточного основания под гараж, сарай или частный дом, армирование производится при помощи армирующих поясов, в который 2-4 прутика в каждом.

Рассмотрим, как армировать фундамент: этапы работ

Для того, чтобы фундамент был долговечный и прочный, нужно при его армировании придерживаться определенного порядка.

Армировать фундамент несложно, главное – правильно придерживаться правильной последовательности работ

Этапы армирования фундамента:

1. Определяется степень нагрузки на фундамент, который планируется строить. Выбирается размер арматуры, в зависимости от коэффициента нагрузки. Чем он больше, тем больше диаметр у прутьев. Рифленая арматура устанавливается в местах, где имеется значительное давление, например, заливая яму под гараж с тяжелой техникой.
2. После того, как для арматуры прутья выбраны, нужно устанавливать опалубку и начинать армирование фундамента. По высоте основания, в дно траншеи, вбиваются арматурные прутья. Вертикально установленные прутья, практически, не принимают никакую нагрузку, но они выполняют функцию крепежа для нижней и верхней армировочных сеток фундамента, благодаря им деформация фундамента при заливке раствором заметно снижается.
3. Горизонтальные прутья прикрепляются к вертикальным. Горизонтальные прутья, не менее пяти сантиметров должны быть от края опорной конструкции. Обломки кирпичей можно применить для равномерной установки армирующих элементов.

Существуют различные методы арматурного соединения: сварка, перевязка, нахлестом. Перевязка – наиболее предпочтительный способ, потому что свойства металла не изменяются, а монтаж затруднений никаких не вызовет.

Мелкозаглубленный фундамент обычно укрепляется четырьмя прутьями арматуры.

Чтобы укрепить мелкозаглубленный фундамент, не превышающий пол метра в высоту и ширину, вам хватит четыре арматурных прута, которые устанавливаются на расстоянии 20 см друг от друга. Далее связать ее в квадрат, используя тонкую проволоку.

Советы при самостоятельном монтаже армокаркаса

Изготовить армирующий каркас своими руками – это ответственная процедура. Нужно постоянно контролировать правильность соединения в углах конструкции прутьев. Существует несколько способов для соединения арматурных прутьев в углах дома, но, как говорят мастера, лучше загнуть прутья под углом и избежать стыков, то есть, основной принцип всего действа – концы арматуры не должны оказаться в углах конструкции.

При самостоятельном монтаже армокаркаса следует постоянно контролировать соединения в углах конструкции прутьев

Виды соединений арматуры:

• Обычный загиб;
• Сваривание концов;
• Связывание концов арматуры.

Для армирования фундаментной балки, нужно связать в пространственные каркасы подготовленные прутья. Каркасы должны иметь такие размеры, чтобы опорная зона для каждой балки была минимум 150 мм.

Перед заливкой бетона, не забудьте проверить наличие всех вентиляционных отверстий.

Устанавливать армированный каркас в то место, где он должен быть, нужно учитывая СНиП, и обработать средством от ржавчины прутья. В смонтированный и установленный каркас уже можно заливать цементный раствор, предварительно необходимо только проделать вентиляционные отверстия.

Расчёт армирования фундамента

Обычно арматурные расчетные примеры для фундамента приводятся для дома, площадью 6х6 м. Для такой конструкции используются прутья 10-13 мм в сечении. Для домов, ленточные фундаменты, зачастую, армируются при помощи двух поясов арматуры. Однако для забора или крыльца, несущая конструкция может иметь один армокаркас. Для разных видов фундаментов необходимо разное количество арматуры.

В обязательном порядке необходимо будет произвести расчет армирования фундамента

Количество арматуры для фундаментов:

• Стандартный – внизу и вверху фундамента укладываются продольные прутья, примерно на расстоянии 5 см от поверхности. Практически, арматурный расход на такую площадь – 29 м;
• Фундамент с печью потребует около 35 м, потому что для печи необходимо основание, а для этого его нужно хорошо заармировать;
• Монолитный фундамент – такой фундамент, особенно если он капитальный, потребует в 4 раза боше арматуры, примерно 110 м, потому что в него нужно будет класть по 4 прута.

Стандартная схема армировки фундаментной ленты, с шагом пол метра между прутьями и фундаментной шириной 0,4 м, затребует себе, примерно, 99 метров гладкопрофильной арматуры. Таким образом, учитывая стоимость тонны арматуры и то, сколько весит ее один погонный метр, можно легко рассчитать цену всей арматуры.

Длину арматуры легко рассчитать по ее весу.

Воспользовавшись композитной арматурной сеткой, вам не нужно будет долго высчитывать стоимость арматуры, потому что все композитные изделия отпускаются по погонным метрам.

Нужно ли армировать фундамент на сваях

Для любого строения, у которого есть фундамент, его обязательно нужно армировать. Это придаст фундаменту прочность и даст способность выдерживать различные нагрузки, поступающие от основной конструкции сооружения. Стаканный тип конструкции, в этом моменте, не является исключением. Стаканные типы конструкций, как правило, возводятся под очень габаритные постройки. Иногда такой вид фундамента применяется, если нужно обустроить мощную колонну. Заармировать нужно и свайное основание. Это делается довольно просто. Нужно провести всего несколько нехитрых манипуляций.

Многие специалисты отмечают, что нужно армировать фундамент на сваях

Армирование свайных конструкций:

• Взять 4-5 арматурных прутьев ребристой формы;
• Перевязать их 3-4 прутами для перевязки. Перевязочные прутья должны быть гладкими.

Косвенное армирование – для такого вида обрамления арматурой конструкций используется кольцевая арматура, охватывающая все прутья, которые установлены продольно. Косвенное армирование обычно применяется, если, например, у столба поперечное сечение недостаточное, чтобы провести обычное армирование, а нагрузка, при этом, на сваю будет довольно значительной. Для откачивания лишней воды из скважины, которая будет мешать нормальной заливке бетона, нужно использовать специальный насос, который без проблем справится с поставленной задачей.

Лишнюю воду можно откачать при помощи насоса.

Арматурные прутья при армировании устанавливаются таким образом, чтобы они выступали из фундамента на 16-21 см после заливки бетонным раствором. Таким способом, увеличивают процент арматуры, которая используется и сильно упрощает привязывание ростверка.

Как вязать арматуру для ленточного фундамента (видео)

Начинать всегда сложно. Но если перед вами есть схема, раскладка и таблица, с помощью которой делается гибкая армировка, а также сетка нескольких диаметров и пространственный взгляд, то для вас не составит особого труда узнать, как гнуть арматуру и вязать узел, сколько и какая марка цемента нужна. О том, как вяжем армокаркас и где найти примеры, как работает готовая строительная аппаратура и какая ее конструктивная особенность, а также способы согнуть прут и все тонкости его загиба, как вяжется и армируется минимальный каркас, вам расскажет соответствующая литература, фото и видео. Если вы будете нанимать бригаду, то она должна быть исполнительная и ровно укладывать фундамент. Проследите и за тем, чтобы все выпуски и допуски были в пределах нормы.

Примеры армирования ленточного фундамента (фото)

Внимание, только СЕГОДНЯ!

Армирование балок и плит. Плиты покрытия пролет 6 м…

Арматура арматурная. Шаг стержней в плите

Перекрытие должно хорошо выдерживать изгибающее напряжение, поэтому упрочнение плит должно соответствовать всем расчетам. Плита должна иметь две армирующие сетки (нижний ряд и верхний). Стержни арматуры должны быть направлены вдоль и поперек пролета балки. Шаг арматуры для промышленных зданий устанавливается после определения всех нагрузок и норм. Под шагом мы подразумеваем одинаковое расстояние между стержнями арматуры для равномерного распределения всех нагрузок.

Армированная сетка укладывается в плиту толщиной 2,5-3 см от ее поверхности. Для плит можно использовать готовую сварную сетку или сделать самому – связать все прутья во всех местах пересечения специальной вязальной проволокой. Во избежание разрывов арматурной связки не рекомендуется самостоятельно варить стержни плиты перекрытия, так как в месте накопления напряжений могут возникнуть сильные разрывы. Этот тип армирования используется в производственных масштабах, где сварная сетка обрабатывается для снятия напряжений.

Клапаны-сепараторы

Необходимо установить хомуты между рядами армирующей сетки (нижним и верхним). Это специальные армирующие сетки-разделители (вертикальные элементы), они нужны для равномерной установки сеток внутри плиты. Таким образом, вы можете поддерживать одно расстояние между двумя сетками. Разделитель можно поставить любой – петлю или изогнутый крючок, они также располагаются в конструкции с определенным шагом. Схематичное расположение арматуры представлено на чертеже. Все края плиты должны дополнительно содержать усиленную арматуру с Г-образными и П-образными элементами. В местах опирания плиты на балки – особенно.

Если плиты большие и монолитные и опираются на балки по периметру, то дополнительное армирование делается по всему периметру. Нижняя часть испытывает растягивающую силу, а верхняя, наоборот, только сжимающую. Нижнюю арматуру лучше усилить (сделать толще), так как там сосредоточена основная растягивающая нагрузка. Особых требований к стандартному пролету 6 метров нет, если он больше этого значения (расстояния от одной опоры до другой), то требования к армированию арматуры (прочность бетонной плиты) следует пересмотреть.

Если размер превышает 6 м, необходимо произвести технический расчет всех нагрузок, и только после этого будет видно, армировать плиту дополнительно или нет. Обычно арматура идет в точках опоры плиты (армирование верхних слоев), а середина плиты армируется в нижнем слое арматурой.

Основные расчеты

Металлические стержни должны быть литыми (без разрывов). Если стержни состоят из двух частей, то перехлест считается по формуле – d*40. Величина d – это диаметр арматуры. Если предполагается, что она составляет 20 мм, то в этом случае нахлест составляет 800 мм.

Для железобетонных плит применяется стальная арматура А3. Рекомендуемый диаметр по нормам СНиП от 8-14мм. После всех перерасчетов можно внести коррективы в план чертежа. По общим нормам при монтаже плит перекрытий до 6 м шаг арматуры рекомендуется принимать 200 мм на 200 мм, толщину плиты также следует принимать 200 мм. При этом верхняя сетка будет с диаметром прутьев 8 мм, а верхняя 12 мм.

Плиты данного типа применяются для покрытия одноэтажных производственных зданий с шагом строительных конструкций 6м.

В основном пластины ребристые размером 3×6 м; Плиты 1,5×6м используются только как дополнительные в местах скопления снежного покрова. Плиты различают по величине расчетной нагрузки в зависимости от массы панели и кровли, площади снеговой нагрузки, массы вентиляционных устройств.

Плиты после сварки закладных деталей монолитных швов образуют горизонтальные диафрагмы, обеспечивающие пространственную работу каркаса, а также устойчивость верхних поясов стропильных конструкций. Диафрагмы передают ветровую нагрузку и продольное торможение кранов на сцепной блок колонн.

Плиты имеют П-образное сечение и состоят из полки толщиной 30 м, поперечных ребер трапециевидного сечения высотой 150 мм, расположенных через 1 м в плитах шириной 3 м и через 1,5 м в плитах шириной 1,5 м, и двумя продольными ребрами высотой 300 мм.

Полка армирована сварными сетками С-1 из холоднотянутой проволоки класса В-1. Продольные стержни каркасов Кр-1 и Кр-2 ребер выполнены из стали периодического профиля класса А-III, поперечные из холоднотянутой проволоки класса В-1. Арматура продольных ребер натянута. Возможные его варианты: основная периодичность профиля марок стали. А-ИУ, А-У, классы термоупрочнения У-ИУ, У-У; высокопрочная проволока диаметром 5 мм класса ВР-II; канаты арматурные диаметром 12м и 15м класса К-7.

Характеристика пролетов 6м и расход материалов.

(Пределы расхода стали, указанные в таблице, определяются величиной расчетной нагрузки (без учета кг/м², изменяющейся в пределах 5 175-7 плита)

Кроме того, на опорные участки продольных ребер дополнительно укладывают сварные сетки С-3 из холоднотянутой проволоки класса В-1. В местах сопряжения продольных и концевых поперечных ребер вертикально установлены сварные сетки С-2 для ограничения ширины раскрытия трещины при выпуске предварительно напряженной арматуры. Ворт армирован наклонно расположенной сварной сеткой С-4 и С-5. Арматурная сетка — холоднотянутая проволока класса В-1.

Закладные детали МН1 устанавливаются на опоры продольных ребер, которые для обеспечения жесткости диска покрытия привариваются к закладным деталям ферменных конструкций.

Полка плиты рассчитывается как многопролетная неразрезная система, нагруженная равномерно распределенными и сосредоточенными нагрузками; при ширине плиты 3 м — по балочной схеме, 1,5 м — как плита, опертая по контуру. Поперечные и продольные ребра рассчитываются как свободно лежащие на 2-х опорах балки таврового сечения, нагруженные равномерно распределенной нагрузкой. Кроме того, при расчете поперечных ребер учитывают сосредоточенную нагрузку веса рабочего с инструментом. Нагрузки постоянные (вес кровли, вес плиты) и временные (снеговые) принимают равномерно распределенными или треугольной формы для поперечных ребер с опертыми по контуру плитами. Усилия в сечениях полки и ребер определяют методами строительной механики. Прогибы плит рассчитывают по формуле криволинейной оси с учетом длинной

воздействие части нагрузки и изгиб от предварительного сжатия бетона. Бетонные плиты в рабочем положении, арматура механически натянута на опоры стенда.

расчет и схема арматурного вязания, как правильно вязать

Любое здание не может обойтись без надежного и крепкого фундамента. Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента. С этой целью возводят ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную ленту без зазоров в дверных проемах, которая становится основой для возведения всех стен и перегородок строения. Основой ленточной конструкции является бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для ее твердения используется арматурный каркас, выполненный из металлических стержней разного диаметра. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут сказаться на состоянии фундамента. Поэтому, если армирование выполнено неправильно, при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

Армирование имеет следующие преимущества:

• предотвращает проседание грунта под зданием;
• положительно влияет на звукоизоляционные качества фундамента;
• повышает устойчивость фундамента к резким перепадам температурного режима.

Требования

Расчеты армирующих материалов и схем армирования проводятся в соответствии с правилами действующих СНиП 52-01-2003. В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирают определенную марку и группу. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала. Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Клапанная группа выбирается в зависимости от предела текучести при максимальных нагрузках, она должна обладать пластичностью, коррозионной стойкостью и низкотемпературными показателями.

Виды

Для армирования ленточного основания используются два вида стержней. Для осевых, которые несут ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, потому что он имеет наилучшее сцепление с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для надстроечных перемычек применяют более дешевую арматуру: гладкую марки АИ, толщина которой может быть 6–8 миллиметров. В последнее время стала пользоваться большим спросом арматура из стеклопластика, поскольку она обладает лучшими прочностными свойствами и долгим сроком службы.

Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов известны давно. Разработаны специализированные армирующие профили, которые способствуют тому, что бетон и металл объединяются в цельную конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединяться с бетонной смесью и будет ли эта пара успешно справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.

Оплата

Расход арматуры необходимо производить на этапе планирования чертежей фундамента, чтобы в дальнейшем точно знать, сколько потребуется строительного материала. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Сначала нужно установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет производиться путем варки одинаковых по параметрам отрезков арматуры с шагом 30 см. Диаметр арматуры 12 мм, группа А3.

Расчет необходимого количества арматуры выглядит следующим образом:

• Для определения расхода стержней на осевой пояс необходимо произвести расчет периметра фундамента. Необходимо взять условное помещение периметром 50 м. Так как в двух армопоясах по 3 бруска (всего 6 штук), то расход составит: 50х6=300 метров;
• Теперь необходимо рассчитать, сколько соединений потребуется для соединения ремней. Для этого необходимо общий периметр разделить на шаг между перемычками: 50:0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), размер перпендикулярной перемычки составит 60 см, а осевой — 30 см. Количество отдельных перемычек на одно подключение – 2 шт.;
• необходимо рассчитать расход брусков на осевые перемычки: 167х0,6х2 = 200,4 м;
• расход изделий на перпендикулярные перемычки: 167х0,3х2 = 100,2м.

В итоге расчет армирующих материалов показал, что общая сумма затрат составит 600,6м. Но эта цифра неубедительна, приобретать изделия необходимо с запасом (10–15%), так как необходимо выполнить усиление фундамента в угловых зонах.

Схема

Постоянное движение грунтов оказывает на ленточный фундамент самую серьезную нагрузку. Чтобы стойко выдерживать такие нагрузки, а также устранять источники образования трещин на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования. Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.

В СНиП № 52-01-2003 четко прописано, как укладывать армирующие материалы в фундамент, с каким шагом в разные стороны.

Стоит учитывать следующие правила из этого документа:

• шаг укладки стержней зависит от диаметра арматуры, размеров гравийных гранул, способа укладки бетонного раствора и его уплотнения;
• Шаг наклепа — расстояние, равное двум высотам сечения армирующей ленты, но не более 40 см;
• поперечная закалка – это расстояние между стержнями составляет половину ширины самого сечения (не более 30 см).

При принятии решения о схеме армирования необходимо учитывать тот факт, что в опалубку монтируется каркас в сборе целиком, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярными являются схемы, в которых соединение арматуры осуществляется таким образом, что образуются ячейки геометрических фигур. В этом случае прочный и надежный фундаментный фундамент гарантирован.

Технологические работы

Армирование ленточного фундамента выполняется с соблюдением следующих правил:

• Для функциональной арматуры применяют стержни группы А400, но не ниже;
• сварку в качестве соединения специалисты не рекомендуют, так как она затупляет сечение;
• по углам арматура связана, но не приварена;
• резьбовые соединения не допускаются для хомутов;
• необходимо строго выполнять защитный бетонный слой (4–5 см), т. к. это защита металлических изделий от коррозии;
• при выполнении каркасов стержни в осевом направлении соединяют внахлест, который должен быть не менее 20 диаметров стержней и не менее 25 см;
• При частом размещении металлических изделий необходимо соблюдать размер заполнителя в бетонном растворе, он не должен застревать между стержнями.

Подготовительные работы

Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. По заранее подготовленной разметке выкапывается траншея, которую можно сделать вручную или с помощью специализированной техники. Чтобы стены оставались в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, а конструкция в обязательном порядке гидроизолируется листами рубероида.

Способы вязки арматуры

Схема упрочнения ленточного фундамента допускает соединение стержней пучковым способом. Связанный металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это происходит из-за того, что увеличивается риск пригорания изделий из металла. Но это не относится к фабричным изделиям. Допускается ускорение работ по выполнению армирования на прямых участках сваркой. А вот армирование уголков производится только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно подготовить необходимые инструменты и стройматериалы.

Существует два способа связывания металлических изделий:

• специализированный крючок;
• вязальная машина.

Первый способ подходит для небольших объемов. Укладка арматуры в этом случае займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено. Арматуру можно соединить отдельно, а затем опустить в траншею. Или выполнить вязку арматуры внутри ямы. Оба пути рациональны, но есть некоторые отличия. Если делать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

Как вязать арматуру по углам ленточного фундамента?

Для угловых стен используются несколько способов крепления.

• Лапа. Для проведения работ на конце каждого стержня делается лапка под углом 90 градусов. В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Изогнутый участок стержня соединен с соответствующим вертикальным участком. В результате получается, что внешние бруски каркаса одной стены крепятся к наружным стенкам другой стены, а внутренние присоединяются к наружным.
• Использование L-образных зажимов. Принцип выполнения аналогичен предыдущей вариации. Но здесь не нужно делать стопу, а взять специальный Г-образный элемент, величина которого не меньше 50 диаметров. Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая – к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.
• С использованием U-образных зажимов. На уголок понадобится 2 зажима, размер которых 50 диаметров. Каждый из хомутов приварен к 2 параллельным стержням и 1 перпендикулярному стержню.

О том, как правильно армировать углы ленточного фундамента, смотрите в следующем видео.

Как выполнить армирование под тупыми углами?

Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного усиления прочности. Внутренние спецэлементы соединены с внешними.

Как связать арматурную конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся сегменты арматуры. Стандартная величина стержней 6 метров, по возможности их лучше не трогать. Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья с самой короткой планки-основы. дающий возможность приобрести определенный опыт и навык, в дальнейшем будет легче справляться с длинными конструкциями. Резать их нежелательно, так как это увеличит расход металла и снизит прочность фундамента. Параметры заготовок следует рассматривать на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия следует заливать со всех сторон бетонной смесью (толщиной около 5 см), которая является исходной состояние. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту, 30 см в ширину. Для вязки прибавьте по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь размер 34 сантиметра, заготовки для осевых перемычек должны быть 144 сантиметра.

После расчетов вязальной закалки конструкция выглядит следующим образом:

• следует выбрать ровный участок земли, положить два длинных стержня, концы которых необходимо обрезать;
• на расстоянии 20 см от торцов по крайним краям крепятся горизонтальные распорки. Для обвязки потребуется проволока 20 см. Его складывают пополам, протягивают под обвязку и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвалась проволока;
• На расстоянии около 50 см поочередно крепятся остальные горизонтальные стойки. Когда все будет готово, конструкцию убирают на свободное место и проводят обвязку еще одного каркаса идентичным образом. В результате получатся верхняя и нижняя части, которые необходимо соединить между собой;
• то нужно установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы сопряженные конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте присоединяемой арматуры;
• на концах крепятся две осевые стойки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое устройство, можно приступать к обвязке оставшихся кусков арматуры. Все процедуры выполняются с проверкой габаритов конструкции, хотя заготовки делаются одинаковых габаритов, лишняя проверка не помешает;
• таким же способом скрепляются все остальные прямые участки рамы;
• На дно траншеи укладывается прокладка, высота которой не менее 5 см, и на нее будет укладываться нижняя часть сетки. Устанавливаются боковые опоры, сетка монтируется в правильном положении;
• удаляются параметры незащищенных стыковочных узлов и углов, подготавливаются отрезки арматуры для соединения металлокаркаса в общую систему. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
• привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний виток. Проверяется расстояние арматуры до всех граней опалубки. На этом затвердевание конструкции заканчивается, теперь можно приступать к заливке фундамента бетонной смесью.

Арматура вязальная со специализированным приспособлением

Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

• Отрезаются 4 доски по размеру арматуры, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек. В итоге должны получиться две доски одинакового рисунка. Необходимо следить за тем, чтобы разметка расстояния между планками была одинаковой, иначе не получится осевое расположение соединительных спецэлементов;
• Делаются 2 вертикальные опоры, высота которых должна быть равна высоте арматурной сетки. Выборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Готовая конструкция проверяется на прочность;
• ножки опоры устанавливаются на 2 доски с накаткой, а две крайние доски размещаются на верхней полке опоры. Фиксация производится любым удобным способом.

В результате должна быть сформирована модель армирующей сетки; теперь работу можно проводить без посторонней помощи. Вертикальные прогоны арматуры устанавливаются на запланированные участки, и их положение заранее фиксируется с помощью обычных гвоздей на определенное время. На каждой горизонтальной металлической перемычке установлен стержень арматуры. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком. Конструкцию необходимо выполнять, если в наличии имеются такие же участки сетки из армирующих изделий.

Вязание армированной сетки в траншее

Работа в траншее затруднена из-за тесноты.

Необходимо тщательно продумать схему вязания каждого спецэлемента.

• На дно траншеи уложат камни или кирпичи высотой не более 5 см, они приподнимут металлические изделия от земли и позволят бетону закрыть арматурные изделия со всех граней. Расстояние между кирпичами должно быть равно ширине сетки.
• Продольные стержни укладываются поверх камней. Горизонтальные и вертикальные прутья следует нарезать по необходимым параметрам.
• Начните формировать основу каркаса с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать к стержням горизонтальные стойки. Помощник должен поддерживать концы стержней, пока они не установлены в правильном положении.
• Выполняется поочередная вязка арматуры, расстояние между элементами распорки должно быть не менее 50 см. Таким же образом соединяется арматура на всех прямых участках фундаментной ленты.
• Проверяются параметры и пространственное расположение каркаса, при необходимости ситуацию нужно исправить, не допускать касания металлических изделий к опалубке.

Советы

Следует ознакомиться с многочисленными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Изначально необходимо разработать план, по которому в дальнейшем будут производиться расчеты для определения нагрузки на фундамент.
• При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• Грунт должен быть гидроизолирован, при его отсутствии качество плиты снизится.
• Запрещается контакт арматурных стержней с грунтом; такой контакт приведет к появлению ржавчины.
• Если армирование каркаса решено выполнять сваркой, то лучше использовать стержни с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под воздействием температурных режимов не теряю мои технические характеристики.
• Не рекомендуется использовать гладкие стержни для армирования.
