Пескоструйный пистолет для компрессора своими руками: из продувочного пистолета и бутылки своими руками, чертежи самодельного устройства для компрессора

Рабочий пескоструйный пистолет для компрессора своими руками из подручных материалов

Как-то я наткнулся на подобную идею как сделать пескоструйный пистолет на Ютубе, и подумал, что это вообще не работоспособный агрегат. Потом я решил, посмотреть что из этого выйдет все же стоит. В случае провала я почти ничего не теряю в деньгах. К моему огромному удивлению, ручной пескоструй работает, и вполне прилично.

В приложенном видео немного больше деталей, чем в статье, и в нем показан самодельный пескоструйный пистолет в действии.

При сборке пистолета для пескоструя своими руками вам понадобятся:

• Недорогой распылитель
• Переходная муфта с наружной на внутреннюю резьбу 1 см
• Тефлоновая лента
• Пустая пластиковая бутылка 0,5 л
• Клеевой пистолет
• Напильник или шлифмашинка
• Воздушный компрессор
• Дрель с набором сверл
• Абразивный материал для пескоструйного аппарата (я использовал стеклянный абразив)
• Универсальный нож

Шаг 1: Снимаем сопло

Я купил распылитель с двумя разными соплами. Самое короткое было уже прикручено на место, поэтому я просто снял его пассатижами и заменил на сопло большего размера.

Шаг 2: Устанавливаем переходник

Чтобы распылитель работал так, как нам нужно, установите переходник с наружной на внутреннюю резьбу. Я использовал переходную муфту 1 см, и обмотал ее тефлоновой лентой. Ленту нужно намотать по часовой стрелке, чтобы место соединения не пропускало абразив. Для затягивания муфты я также использовал пассатижи.

Шаг 3: Вырезаем заготовку топорища

После установки сопла на распылитель, зажмите его не слишком сильно в настольных тисках. Затем отрезаем примерно 1,3 см длины сопла шлифмашинкой с отрезным диском. Я убрал где-то 0,6-1 см длины. Это поможет вам сэкономить абразив. Если вы используете шлифмашинку с отрезным диском, а не напильник, отмерьте снимаемую длину очень тщательно, так как диск обязательно захватит лишнего.

Шаг 4: Делаем резервуар из бутылки

Я использовал пустую пластиковую бутылку 0,5 л из-под лимонада. Ножом разрежьте пластиковое кольцо от крышки и снимите его. Затем просверлите отверстие на месте этого кольца насквозь горлышка сверлом 3 мм, расширьте это отверстие сверлом 4,8 мм. Эта часть бутылки самая жесткая, поэтому отверстие сверлим здесь. Лучше всего закрепить горлышком в тисках и спокойно просверлить отверстие. Держите дрель максимально прямо.

Шаг 5: Засыпаем абразив

Стеклянный абразив продается в магазине. Чтобы наполнить бутылку абразивным материалом, скрутите из листа бумаги воронку и вставьте ее в горлышко бутылки. Бутылку заполните доверху и закрутите крышку.

Затем я вставьте сопло в отверстия, сделанные в бутылке. Сопло я закрепил термоклеем. Мне кажется, измельченная скорлупа грецкого ореха тоже может быть абразивом для мини пескоструя.

Шаг 6: Проверка

Теперь нужно подключить наш кустарный аппарат к компрессору. Мне было удобнее всего работать с давлением 3,7 атмосфер. Чтобы попробовать пескоструйную насадку для компрессора в работе, я очистил ненужный фитинг от ржавчины и краски. Результат меня очень порадовал.

Я бы советовал вам использовать защитные перчатки, маску, очки, одежду с длинным рукавом и респиратор. И еще, использовать аппарат лучше в специальном помещении или на улице, так как от него много мусора.

Оглавление

• Шаг 1: Снимаем сопло
• Шаг 2: Устанавливаем переходник
• Шаг 3: Вырезаем заготовку топорища
• Шаг 4: Делаем резервуар из бутылки
• Шаг 5: Засыпаем абразив
• Шаг 6: Проверка

Как сделать пескоструйный аппарат своими руками

Прежде чем браться за самодельный пескоструй, следует дать ответ на несколько вопросов. Такой подход поможет избежать как лишних расходов, так и известной доли разочарования в будущем. Итак, прежде чем начинать собирать пескоструйный аппарат своими руками, следует определиться с основным назначением устройства.

Содержание

Если планируется пескоструйная декоративная обработка стекла и зеркал — оптимальным представляется вариант пескоструйной камеры. Размеры ее определяются исходя из габаритов изделий, с которыми предполагается работать. Если планируется пескоструйная очистка материалов под окраску и грунтовку, то необходимо изготовление пескоструйного аппарата открытого типа и для работы с ним необходимо отдельное закрытое помещение.

самодельный пескоструйный аппарат из газового балога

На каком уровне будет эксплуатироваться агрегат? На любительском или профессиональном, ориентированном на бизнес? Самодельный аппарат своими руками изготовить можно. И работать он сможет даже при масштабах производства, сравнимых с промышленными. Вот только ресурс, закладываемый в него, должен быть уже совершенно другого плана. Все зависит от качества используемых материалов, размеров установки и ее мощности. Об этом не следует забывать.

От простого к сложному

схема простейшего пескоструйного аппарата

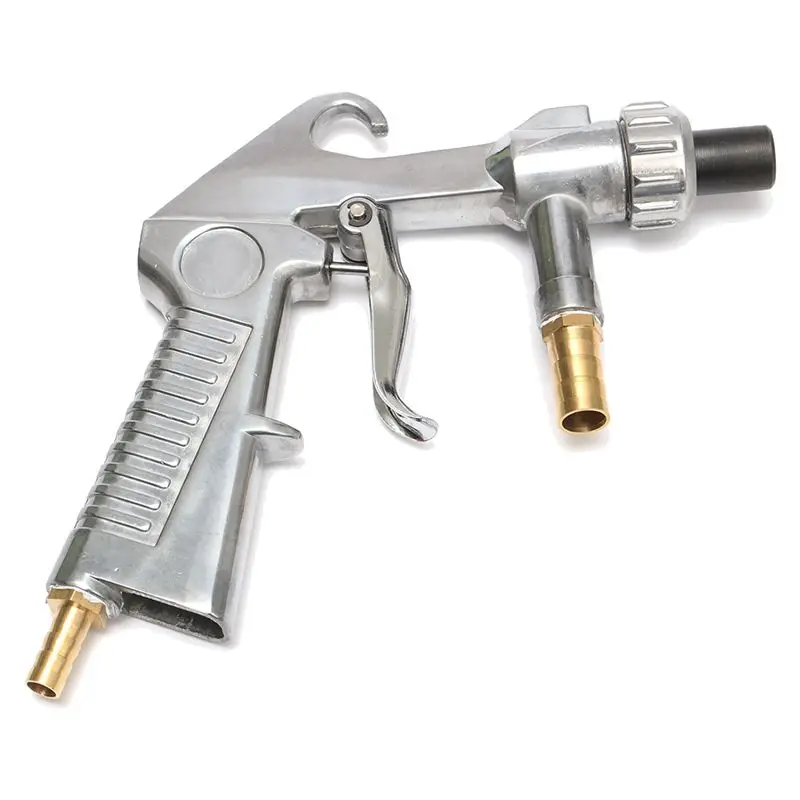

Начнем с самого простого — пескоструйный пистолет. В самом простом варианте это рукоятка с наконечником и двумя штуцерами.

По одному подводится сжатый воздух, через второй засасывается песок. Конечно, пескоструйный пистолет своими руками от начала до конца лучше не делать, а приобрести готовый, особенно если вы планируете интенсивное использование аппарат. Но для домашнего использования вполне можно собрать из того, что есть под рукой.

Прежде всего, нужно выбрать сопло, т. е. насадку, через которую выбрасывается струя воздуха с абразивом. Точить самому или заказывать не имеет смысла, достойного качества и ресурса вы не добьётесь. Лучше купить изготовленное из карбида вольфрама или бора. Срок их работы до износа составляет сотни часов, тогда как керамических или чугунных хватает на два-три часа работы. Высокая абразивность песка, помноженная на высокую скорость подачи, приводят к быстрому износу выходного канала.

Пример самодельно пескоструйного пистолета изготовленного из клапана от краскопульта, тройника, шарового крана и керамического сопла от зуботехнической машины.

Под размеры сопла точится корпус пистолета. К нему присоединяются рукоятка и штуцеры. Простейший вариант собирается из нескольких водопроводных фитингов, тройника и пластиковой емкости для песка — ей может служить обрезанная пластиковая бутылка, закрепленная сверху.

Такая пескоструйная установка собирается буквально своими руками за несколько часов. В бутылку насыпается песок, пистолет подсоединяется к … Да, к пистолету подводится сжатый воздух от компрессора или магистрали.

Это первая, но не последняя сложность, с которой приходится столкнуться начинающему пескоструйщику. Компрессором придется обзавестись, поздно или рано. Можно взять напрокат, конечно, но это будет временной мерой. Как вариант, можно изготовить компрессор своими руками.

Расходный материал

Предположим, что в наличии есть и пистолет и компрессор. Наступает время позаботиться о абразиве, как расходном материале. Песок, в обычном понимании, не очень подходит для поставленной задачи. Состав его разнороден, частицы имеют неодинаковый размер и форму. Отсюда и характер получаемой поверхности. Кроме того, песчинки в процессе разбиваются, превращаясь в пыль. Очень скоро песочная масса становится совершенно непригодной для работы. Короче говоря расходный материал приодеться приобретать.

Дело в том, что для качественного пескоструя нужны специальные виды абразива. Зачастую это даже не песок, а материалы искусственного или естественного происхождения. Выбор их зависит от специфики работы и определяется следующими параметрами:

• твердость
• размеры и форма зерен

После некоторого времени использования, автор понял, что применение его самого по себе довольно ограничено. Для обработки большой площади он не очень эффективен. Декоративная обработка осложняется тем, что песок разлетается в разные стороны. Получается, что нужен немалый запас его или приходится идти на вынужденные остановки. Таким образом, сама собой назрела мысль вести процесс не на открытом воздухе, а в замкнутом пространстве.

Универсальная пескоструйная камера

Таким образом, мы перешли к идее создания камеры для обработки небольших деталей. По конструкции это прямоугольный ящик, сваренный из металлического уголка и обшитый стальным листом толщиной 1 мм. Удобнее всего будет расположить ее на столе или на подставке. По длинной стороне камеры необходимо предусмотреть смотровое окно из стекла.

Для того, чтобы можно было производить внутренние манипуляции, в передней стенке делаются два отверстия диаметром 100 мм. В них закрепляется пара подходящих перчаток. Как стекло, так и камерные перчатки будут подвергаться износу, поэтому следует предусмотреть возможность их замены.

Дно ящика забирается решеткой из проволоки, под ним располагается желоб, выходящий в тару для сбора отработанного песка . К помещенному внутрь пистолету подводится воздух через разъем в стенке. Шланг для песка опускается в емкость с песком. Таким образом, песок при работе ссыпается обратно и не выходит за пределы рабочей зоны. Для внутреннего освещения используются две лампы дневного света подходящих размеров. Конструкция будет более совершенной, если дополнить ее вентиляцией.

Сбоку располагается лючок, через который изделие помещается внутрь. Чтобы обеспечить возможность обработки длинных заготовок, лучше сделать по бокам загрузочные окна. Забранные брезентом, они позволят прогонять через камеру изделия большой длины.

Аппараты напорного типа

При желании, можно изготовить и самодельную пескоструйную установку напорного типа. Конструкция ее не принципиальна. Годится для этой цели металлическая бочка. Дно должно быть обрезано и заменено конусом. В нижней его части крепится песчаный затвор с тройником, к которому с одной стороны присоединяется шланг от компрессора, с другой отходит рукав с соплом.

Лучший воздушный компрессор для пескоструйной обработки. (5 лучших отзывов)

Пескоструйная или абразивно-струйная обработка, как ее часто называют, является одним из наиболее распространенных применений воздушного компрессора.

Пескоструйная обработка — это процесс использования сжатого воздуха для подачи мелких абразивных материалов, таких как песок, на заготовку для удаления ржавчины, краски, окалины, образовавшейся в результате термической обработки, масляных и жировых пятен и т. д. Мощность сжатого воздуха позволяет для быстрой очистки, сглаживания и придания формы различным поверхностям.

Однако то, что это обычная работа с воздушным компрессором, не означает, что каждый воздушный компрессор одинаково хорошо подходит для выполнения указанной работы. В этой статье я собираюсь посмотреть на воздушные компрессоры с точки зрения того, кто в основном будет заниматься пескоструйной очисткой.

Размер компрессора для пескоструйной обработки

Размер воздушного компрессора для пескоструйной обработки зависит от трех факторов: размера сопла пескоструйного аппарата, CFM (объем воздуха) и PSI (давление воздуха). Для небольшой пескоструйной обработки с использованием сопла № 2 (1/8 дюйма) вам нужен воздушный компрессор, который может обеспечить 20 кубических футов в минуту при 100 фунтах на квадратный дюйм. Для более крупных работ с соплом № 4 (1/4 дюйма) требуется 80 кубических футов в минуту при 100 фунт/кв.0 фунтов на квадратный дюйм.

Обратите внимание, что, как и при окраске распылением, при пескоструйной очистке требуется непрерывная подача воздуха, поэтому объем резервуара также важен.

Еще один фактор, который многие люди часто упускают из виду, заключается в том, что из-за того, как работает пескоструйная обработка, очень часто отверстие сопла изнашивается и становится больше. Сопло большего диаметра потребует большего объема воздуха (CFM) для успешного выполнения своей задачи.

Пять лучших воздушных компрессоров для пескоструйной обработки

Вот лучшие воздушные компрессоры для пескоструйной обработки, которые я считаю лучшими для малых и средних предприятий, включая автомобилестроение.

1. Компрессор Dewalt на 120 галлонов

Компрессор Dewalt, обеспечивающий производительность 35 кубических футов в минуту при давлении 100 фунтов на квадратный дюйм и максимальном давлении воздуха 175 фунтов на квадратный дюйм, подходит для большинства небольших и средних пескоструйных работ.

Рекомендуется

Dewalt DXCMH9919910

• Марка-модель: Dewalt DXCMH9919910
• Размер резервуара: 120 галлонов
• Выход: 35 кубических футов в минуту при 100 фунтов на квадратный дюйм
• Мощность: Электродвигатель мощностью 10 л.с.
• Цена: Посмотреть цену на Amazon

Вердикт отзыва: Компрессор DXCMH9919910 объемом 120 галлонов мощностью 10 л. – Дэвид Миллер

2. Quincy QT-54 : бюджетный

Мой абсолютный выбор для пескоструйной обработки – поршневой воздушный компрессор Quincy QT-54 со смазкой разбрызгиванием. Это качественный и универсальный вариант. Однако этот вертикальный компрессор имеет меньшую производительность в кубических футах в минуту по сравнению с Dewalt.

Quincy QT-54: Нажмите, чтобы увидеть цену

Это воздушный компрессор на 60 галлонов. Хотя у каждого свои предпочтения относительно емкости, я думаю, что 60 галлонов — это отличный размер для пескоструйной обработки. То же самое касается производительности воздушного компрессора в кубических футах в минуту. Как я уже говорил ранее, вам нужно минимум 10 CFM от вашего воздушного компрессора. Производительность Quincy QT-54 близка к 16 CFM, что является приличным числом для пескоструйной обработки своими руками.

Основные характеристики

• Объем воздуха: 15,4 кубических футов в минуту при 100 фунт/кв. дюйм
• Давление воздуха: 145-175
• Двигатель: 5 л.с., 230 В

В целом это просто очень хорошо сложенный воздушный компрессор. Он предлагает отличную производительность и должен прослужить вам довольно долго, так как мой очень хорошо выдержал интенсивное использование.

3. Industrial Air IH9929910: 35 CFM

Если вам абсолютно необходим воздушный компрессор высокой производительности, то вы можете попробовать Industrial Air. Этот горизонтальный воздушный компрессор, как видно из названия, может похвастаться внушительным баком на 120 галлонов.

Industrial Air IH9929910 – см. цену

Теперь, полное раскрытие, я лично не использовал этот воздушный компрессор. Причина этого в том, что я лично не думаю, что 120 галлонов необходимы для чего-то вроде пескоструйной обработки. Впрочем, мнение у всех может быть разное. Я спросил нескольких друзей, чтобы узнать, какой, по их мнению, хороший вариант с большой емкостью, и мне порекомендовали этот.

Помимо высокой производительности, они также считают, что выходная мощность Industrial Air более чем достаточна. При 35 кубических футах в минуту при 100 фунтах на квадратный дюйм он такой же мощный, как мой личный фаворит, Dewalt, и цена также довольно близка. Я не могу представить, что вы ошибетесь с любым из этих двух воздушных компрессоров.

4. HPDAVV 219 CFM – для тяжелых условий эксплуатации

Вам нужен чрезвычайно мощный компрессор, способный обеспечить сжатым воздухом весь цех или завод? Проверьте эту модель.

HPDAVV 219 CFM – Нажмите, чтобы узнать подробности

Блок HPDAVV 50 HP обеспечивает объем воздуха 219 CFM при максимальном давлении воздуха 150 psi. Это устройство, которое понадобится немногим из вас, если только вы не работаете в специализированной пескоструйной установке или в кузовной мастерской.

Основные характеристики

• Выход воздуха: 219 кубических футов в минуту
• Давление воздуха: 125–150 фунтов на кв. дюйм (8–10 бар)
• Двигатель: 50 л.с., 230 В

5. Northstar 20-Gallon -Portable

Если вы находитесь в затруднительном положении и вам нужно что-то экономное и компактное, то вы можете попробовать NorthStar. Это не самый мощный компрессор (у него выходная мощность всего около 14 кубических футов в минуту), но в целом это достойный вариант.

Но ключевой особенностью этого устройства является его портативность. это 9Газовый переносной воздушный компрессор 0112 с двигателем Honda объемом 163 куб.см.

Northstar Portable – Нажмите, чтобы увидеть цену

V-образная ориентация цилиндра и конструкция увеличенного маховика позволяют хорошо контролировать температуру устройства. Это относительно небольшой, хорошо сложенный компактный воздушный компрессор.

Основные характеристики

• Объем воздуха: 13,7 кубических футов в минуту при 90 фунт/кв. дюйм
• Давление воздуха: 130 psi
• Двигатель: Бензиновый двигатель Honda объемом 163 см³ (примерно 5 л.с.)

Я использовал NorthStar, и хотя выходная мощность представляет собой небольшую проблему для пескоструйной обработки, я также признаю, что это лучший вариант для тех, кому может понадобиться по-настоящему портативное устройство.

Кроме того, он довольно дешев по сравнению с воздушными компрессорами. Я понимаю, что не все работают с одинаковым бюджетом, поэтому иногда приходится обходиться неоптимальными инструментами во имя зарабатывания денег.
Единственная претензия, которая у меня есть, это то, что иногда требуется пара попыток, чтобы двигатель Honda завелся.

Руководство по покупке пескоструйного компрессора

В этом разделе статьи я расскажу о некоторых характеристиках, на которые следует обратить внимание при покупке воздушного компрессора специально для пескоструйной обработки. Как я уже говорил, воздушные компрессоры имеют множество функций, и не все из них одинаково полезны, когда речь идет о пескоструйной очистке.

CFM

Если вы когда-либо пользовались воздушным компрессором или знакомы с тем, как они работают, то вы, несомненно, знаете, что такое CFM и почему это важно.

Кубические футы в минуту — одна из самых важных вещей, которые следует учитывать при оценке любого воздушного компрессора. Однако это приобретает особое значение при поиске воздушного компрессора для пескоструйной обработки.

Почему именно так? Что ж, пескоструйная обработка работает лучше всего, когда вы используете воздушный компрессор с довольно высокой производительностью CFM. Воздушные компрессоры могут сильно различаться по этому показателю.

Некоторые воздушные компрессоры колеблются в диапазоне 3-5 кубических футов в минуту. Хотя они хороши для некоторых работ, таких как забивание гвоздей, для пескоструйной обработки вам нужен воздушный компрессор с производительностью не менее 10 кубических футов в минуту. В идеале вы должны найти тот, который достигает 20 CFM.

Поскольку пескоструйная обработка требует высокой интенсивности, крайне важно иметь воздушный компрессор с высоким CFM.

Размер сопла

Требуемый CFM зависит от диаметра отверстия сопла. Чем больше диаметр отверстия сопла, тем больший объем воздуха требуется.

Следующая таблица поможет вам выбрать компрессор для вашего пескоструйного аппарата.

Газовый или электрический

Как и в случае с другими электроинструментами, тем, кто ищет на рынке воздушный компрессор, приходится выбирать между газовой или электрической моделью.

Электрические модели имеют свои преимущества, в том числе стоимость и удобство (отсутствие дыма, отсутствие необходимости покупать газ и более низкие затраты на техническое обслуживание).

Однако газовые воздушные компрессоры, как правило, являются лучшим вариантом для переносной пескоструйной обработки. Газовые воздушные компрессоры дороже, но они также имеют тенденцию приносить гораздо больше энергии. Эта дополнительная мощность принимает форму более высокого CFM, лошадиных сил и PSI.

Емкость

Пескоструйная обработка обычно не быстрая работа. Это похоже на рисование в том смысле, что вы, вероятно, будете заниматься этим какое-то время. Из-за этого вам нужен воздушный компрессор, емкость бака которого хватит на всю работу.

Лично я уделяю большое внимание производительности воздушного компрессора, потому что ненавижу останавливаться во время пескоструйной обработки, потому что бак не справляется с работой. То же самое касается и живописи.

Советы по безопасности

Хотя я сомневаюсь, что многим из вас нужно говорить об этом, я хочу повторить, что, когда вы используете воздушный компрессор для чего-то вроде пескоструйной обработки, вы должны делать это в как можно более открытом месте. возможный. Точно так же найдите способ быстро избавиться от стружек пыли, прежде чем они накопится и вызовут настоящие проблемы.

Заключение
Используя советы, которые я дал вам в этой статье, вы сможете легко выбрать действительно хороший воздушный компрессор, который сделает пескоструйную очистку чрезвычайно легкой.

Содержание

• Компрессор размеров для песочной обработки
• Верхние 5 воздушных компрессоров для песочной обработки
  • 1. Dewalt 120-галлоновый компрессор
  • 2. Quincy QT-54: Бюджетный. ИХ9929910: 35 CFM
  • 4. HPDAVV 219 CFM-тяжелые
    • Ключевые спецификации
  • 5. Northstar 20-Gallon-Portable
    • Спецификации
• . Размер сопла
• Газовый или электрический
• Мощность
• Советы по безопасности

Главная » Пневматические инструменты

Как подобрать воздушный компрессор для пескоструйной обработки

Многое нужно знать о пескоструйной очистке, поскольку она легко упрощает самые сложные работы по шлифованию. Знание того, какой тип воздушного компрессора использовать для пескоструйной обработки, может быть очень запутанным. Вот ваше руководство по всему, что вам нужно знать о выборе размера воздушного компрессора для пескоструйной обработки. Но сначала важно знать, что делает пескоструйный аппарат.

Для чего вы используете пескоструйный аппарат?

При пескоструйной очистке сжатый воздух распыляет песок на поверхности, удаляя старую краску, ржавчину, грязь и жир. Либо восстановление предмета до его первоначального состояния, либо подготовка поверхности к окраске и ремонту. Машины чаще всего используются в автомобильной промышленности, на судовых и железнодорожных станциях и в других промышленных целях.

Приняв решение об пескоструйной очистке поверхности, вы должны выбрать воздушный компрессор правильного размера для своей работы.

Что такое размер воздушного компрессора?

Есть два важных показателя, которые вам необходимо знать для определения размеров компрессоров и пескоструйных аппаратов.

1. CFM (кубических футов в минуту)
Это воздушный поток или объем воздуха, который компрессор может подать в течение минуты. Воздушный компрессор производительностью от 10 CFM до 20 CFM идеально подходит для небольших задач пескоструйной обработки. В то время как компрессор, производящий от 18 до 35 кубических футов в минуту, лучше подходит для более крупных работ, где требуется более мощный опыт. В то время как промышленный тип пескоструйной обработки требует CFM 50 – 100.

2. PSI (фунты на квадратный дюйм):

Это давление воздуха, создаваемое компрессором. Объем бака определяет, как долго компрессор может производить воздух. Чтобы найти правильный PSI для вашей работы, вам необходимо учитывать, как долго вы будете использовать инструмент и сколько инструментов вы используете одновременно на компрессоре.

Более высокий PSI означает более быструю очистку, в то время как они дороже, вы можете почувствовать, что затраты стоят сэкономленного времени. Вы должны использовать резервуар с минимальным давлением 100 фунтов на квадратный дюйм для оптимальной эффективности. Если вы уменьшите давление струйной очистки вдвое, ваш проект по очистке под давлением займет в четыре раза больше времени.

Вы должны учитывать значения как PSI, так и CFM, чтобы убедиться, что они работают вместе.

Какой размер сопла мне нужен?

CFM, PSI и размер сопла работают в унисон, поэтому, как только вы выяснили свои CFM и PSI, можно выбрать размер сопла. Чем больше сопло, тем выше давление воздуха и тем больше воздуха потребуется для пескоструйной обработки.

• Форсунка № 2 на 100 PSI, ваш воздушный компрессор должен обеспечивать 20 CFM
• Форсунка № 2 на 140 фунтов на квадратный дюйм, ваш воздушный компрессор должен обеспечивать CFM 28

Размер сопла влияет на форму струи, увеличение на один размер может увеличить мощность струи на 10%. Если вы работаете с точным участком дробеструйной обработки, потребуется меньшая схема дробеструйной обработки. Рекомендуется размер насадки 4 размером 3/16 дюйма или размер насадки 5 размером 1/16 дюйма.

Для более эффективной работы вам потребуется насадка большего размера. Рассмотрите размеры сопла в диапазоне от 6 до 9 и размером от 3/8 дюйма до 1/2 дюйма.

Важно отметить, что форсунки изнашиваются, старая изношенная форсунка требует большего объема в минуту для поддержания целевого давления.
