Пескоструйный пистолет Contracor Power Gun

С целью расширения спектра функциональных возможностей при пескоструйной обработке применяют разного рода устройства. На данной позиции представлена разработка немецкого завода Comprag в виде пистолета Contracor Power Gun, обеспечивающего абразивоструйную обработку в труднодоступных местах, а также при стесненных условиях работы с минимальной возможностью маневрирования.

Назначение

Пескоструйный пистолет Contracor Power Gun – эффективное дополнение к абразивоструйной установке, ведь не всегда можно выполнить очистку поверхности посредством пескоструйной камеры или аппарата напорного или эжекторного типа. Пистолет Power Gun является хорошим подспорьем, если возникают периодические задачи малого объема. В этом случае можно обойтись без более серьезного абразивоструйного оборудования.

Устройство достаточно популярно в творческих мастерских, где осуществляется декоративная обработка металла, камня или стекла.

Особенности

Пескоструйные пистолеты Power Gun представляют собой устройства эжекторного типа. Для них характерным признаком является подвод отдельных РВД – для пневмопотока и подачи абразива. Достаточно опустить заборное сопло в жесткую или мягкую емкость с абразивом, и подключить питающий рукав к пневмомагистрали давлением 3-10 атмосфер, и можно приступать к обработке.

Для повышения эффективности функционирования устройства желательно установить на шланг, подающий пневморесурс, устройство для удаления влаги и масла. Это позволит избежать комкования даже самого мелкого песка и повысит степень обработки поверхности.

В комплектацию, помимо самого пистолета, входит:

• абразивоструйный пульт;

• пескоструйное сопло внутренним диаметром 12,5 мм;

• заборное сопло, с помощью которого абразив всасывается в рукав из емкости;

• рукав подачи абразива;

• хомут.

Пистолет работает с однодюймовыми воздушным и абразивоструйным РВД.

Агрегат обрабатывает до 5 квадратных метров поверхности в час. Все зависит от вида обработки, ее интенсивности, агрессивности применяемого абразива и других параметров.

Пистолет Power Gun выдерживает кратковременное воздействие абразива любой степени агрессии. Для эффективного функционирования необходимо обеспечить возможность потребления от 1100 до 3500 литров сжатого воздуха в минуту.

Преимущества

Пескоструйный пистолет Power Gun – надежное устройство с повышенным коэффициентом износостойкости.

Для функционирования устройства необходим только воздушный компрессор и емкость для абразива достаточного объема для выполнения конкретных задач.

Пистолет функционирует с любыми видами абразива фракцией до 1,6 мм.

Компактная конструкция пистолета учитывает требования работы устройства в стесненных условиях.

Модель сертифицирована и имеет официальную заводскую гарантию.

Рекомендации

Принимая решение о покупке пистолета Contracor Power Gun, удостоверьтесь, что технические характеристики устройства удовлетворяют требованиям выполняемых работ. Для его функционирования необходимо обеспечить достаточные параметры пневмопотока, то есть пневмомагистраль или компрессор должны соответствовать по производительности, пропускной способности и давлению.

Не используйте пистолет, если заметили его деформацию или выявили нарушения в герметичности и целостности устройства. Эксплуатация неисправного пистолета повлечет либо чрезмерный расход энергоносителя и абразива, либо может стать причиной травмирования пескоструйщика, приведет к другим непредвиденным последствиям.

Не забывайте вовремя продувать пистолет сжатым воздухом с целью очистки от загрязнений. Меняйте сопла по мере необходимости. Осматривайте сопло перед каждым применением. Используйте абразивы только рекомендуемой фракции.

В нашем интернет-магазине покупайте сертифицированные пистолеты Contracor Power Gun по цене производителя. Оплатите заказ удобным способом, и получите оснащение без задержек в доставке.

Все вопросы, относящиеся к сфере эксплуатации и обслуживания пескоструйных пистолетов Contracor Power Gun, задайте нашим компетентным специалистам. Мы поможем решить проблемы технического обслуживания или ремонта оснащения. Для этого обратитесь в офис официального дилера компании Контракор на электронную почту mail@drobesfera. ru или по телефонам:

8 (800) 350 75 67 – звонок бесплатный по РФ

+7 (495) 589 75 67 – для звонков из Москвы

Производитель	Contracor
Макс. рабочее давление бар	10
Тип оборудования	Пескоструйный пистолет
Единица измерения	шт
Производительность м2/час	5
Тип аппарата	Эжекторный
Мин. рабочее давление бар	3
Мин. расход воздуха л/мин	1100
Макс. расход воздуха л/мин	3500
Вспомогательное оборудование	Для работы требуется воздушный компрессор
Материал	Сталь
Комплект поставки	1 12901 Пульт абразивоструйный 2 12902 Сопло заборное 3 12903 Рукав подачи абразива 4 12904 Хомут
Страна изготовления	Германия

Решения по пескоcтруйке — CONTRACOR

18 сентября 2016

Пару слов о пескоструйных аппаратах и пистолетах к ним.

Обрабатывая поверхность с использованием разного вида установок вы качественно очищаете ее от ненужных элементов. Для беспрепятственного удаления последствий коррозии применяются специальные приборы, а именно пескоструйное оборудование.

При помощи пескоструйного пистолета можно избавиться от нагара и затвердевших нефтепродуктов. Он также подходит для удаления прочего вида элементов, а его размеры оптимально подходят для такой работы. Кроме того с помощью этого аппарата можно убрать штукатурку, слои старого лакокрасочного покрытия, и иные виды загрязнений.

Эти результаты позволяет получить конструкция аппарата и функции пескоструйного оборудования, как пистолет, который применяется при необходимости провести абразивоструйную очистку поверхности. Наш магазин предлагает вам купить пескоструйный аппарат по приемлемой цене, он прекрасно выполняет свою работу предварительно подготавливая объект к последующей обработке. Мы предлагаем вам качественный продукт.

В пескоструйной камере имеются все необходимые функции для работы с абразивными материалами разных типов. А именно, определенные пескоструйные аппараты работают с чугунной или стальной колотой дробью. Кроме этого абразивным материалом может являться и гранитная крошка. Обработку также можно делать используя другие, схожие по свойствам элементы. Важно учитывать при этом то, в кокой сфере будет использован данный агрегат и для чего именно.

Как выбрать пескоструйный аппарат, пистолет

Основное, на что следует обратить внимание при выборе такого аппарата — это набор функций конкретного вида такого оборудования (его стоимость сможет оплатить любая  промышленная компания), камеры, а также для чего будет использован такой прибор. Данного вида установки могут быть использованы в разных областях и для разных целей производства. Пескоструйный тип обработки позволяет очищать металлические и бетонные конструкции. Кроме того при помощи аппарата пескоструйной обработки можно привести стекло к нужному виду. Такое устройство хорошо очищает от разного вида загрязнений. Этот аппарат подойдет в случае, если поверхность нужно сделать шероховатой.

При помощи пескоструйного пистолета можно обновить металлическую конструкцию. Как правило эффект от его работы оказывается превосходящим любые ожидания. Кроме того данный аппарат можно использовать для придания стеклу матового оттенка. Его стоимость также приятно удивит вас, для таково вида оборудования она очень приемлема, вы можете купить пескоструйное оборудование недорого и получать эффект от его работы в течении долгого времени. Такой агрегат можно использовать и в тех случаях, когда необходимо обезжирить поверхность. При помощи пескоструйного пистолета можно обрабатывать поверхности разных размеров, конечно учитывая возможности аппарата. Кроме того он поможет защитить поверхность от коррозии.

Есть разные типы таких установок, для обработки поверхностей можно купить пескоструйную камеру, которая работает с абразивными материалами. При этом разные типы таких установок имеют свои определенные рабочие функции, но есть аппараты позволяющие выполнять сразу несколько видов обработки. Так как они работают с разными типами абразивных материалов. Важно отметить высокое качество производства пескоструйных пистолетов, что делает такой прибор надежным и долговечным.

При подобного рода пескоструйной обработке пистолет может работать с различного вида и размера поверхностями.

Преимущества разных типов оборудования

Установки, работающие с абразивными материалами имеют 2 основных вида:

— Пескоструйные открытые установки;
— Закрытые пескоструйные аппараты (пескоструйная камера).

Если говорить о преимуществах первого вида, то следует выделить то, что с его помощью можно очищать наружные объекты, а также его мобильность. Наличие такой установки и функционального пистолета часто бывает просто необходимо.

К плюсам закрытой камерной установки можно отнести то, что для каждого типа такого оборудования имеется своя сфера деятельности, а именно очистка поверхности и ее последующее приготовление для дальнейшей работы.

Мы продаем разные виды таких установок.

Одним из главных компонентов оборудования, которое работает с применением абразивных материалов является пескоструйный пистолет. Разумеется, важными являются и другие установки. Для того, чтобы должным образом использовать пистолет необходимо собрать, сепарировать и складировать абразивный материал (для этого мы готовы предложить вам приобрести необходимые агрегаты). Также важно правильно перевозить пистолет и своевременно производить его очистку.

Кроме того нужно обеспечить защиту оператора. Все виды установок требуют наличия запасных комплектующих деталей из-за больших нагрузок при работе данного вида оборудования. Важно отметить, что оператор может долгое время удерживать аппарат в руке. Качественная конструкция пескоструйного оборудования позволяет активно использовать его в работе.

Вернуться

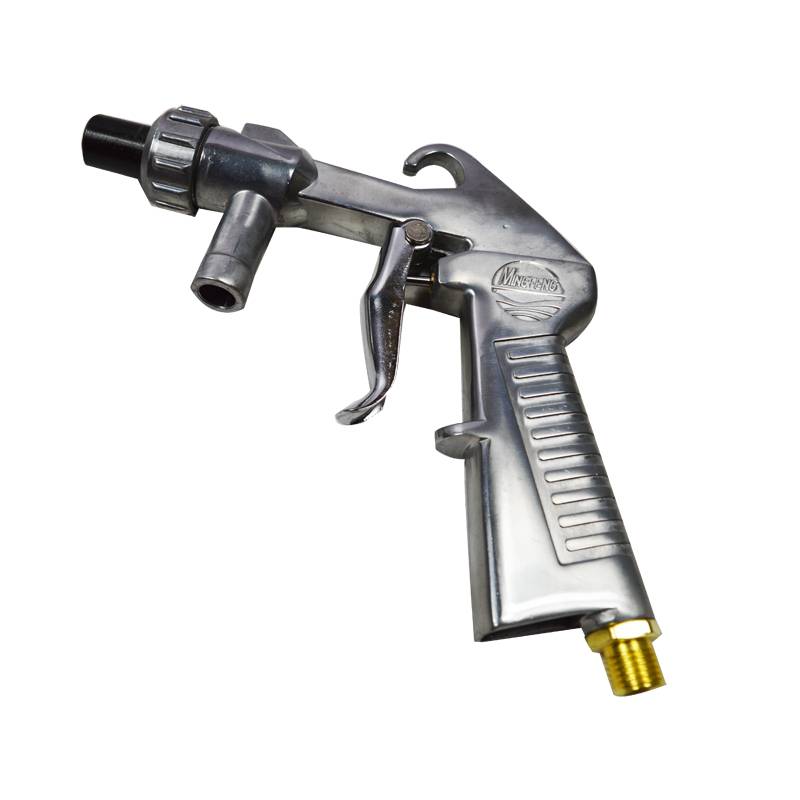

Комплект воздушного пескоструйного пистолета

Воздушный пескоструйный пистолет для 1200 л/990 л/420 л/пескоструйной камеры

Материал: алюминий

Подходящие насадки: струйная насадка из карбида бора, керамическая насадка

Весь комплект, включая (опция)

9 0002 1x пистолет

2 медных фитинга

2 керамических струйных сопла

Пескоструйный пистолет JL 1200l подходит для большинства перерабатываемых абразивных материалов – стеклянных шариков, керамики, оксида алюминия и некоторых размеров стальной крошки и дроби.

Выберите подходящий материал для пескоструйной обработки для вашего приложения

Высокопроизводительный абразивоструйный пистолет обеспечивает оператору удобный захват и точное управление направлением дробеструйной обработки

Обеспечивает точное совмещение воздушной струи и абразивно-струйного сопла для повышения эффективности абразивоструйной обработки и сведения к минимуму износа корпуса пистолета усталость и повышает производительность при длительной струйной очистке 。

Пескоструйный пистолет JL 1200L направляет высокоскоростную смесь воздуха и абразива для быстрого удаления коррозии, прокатной окалины, покрытий, остатков термообработки, нагара, следов инструмента и заусенцев. Струя струи из пескоструйного пистолета JL 1200L может создать однородную текстуру или создать протравленную поверхность для повышения прочности сцепления покрытий. Он работает с большинством пригодных для повторного использования материалов для струйной очистки — стеклянными шариками, керамикой, оксидом алюминия и некоторыми размерами стальной крошки и дроби. Выберите подходящий абразив для вашей области применения.

Воздушная струя в задней части сопла направляет высокоскоростной поток сжатого воздуха через смесительную камеру и из сопла. Быстрое прохождение этого воздуха создает отрицательное давление, в результате чего абразивный материал поступает в смесительную камеру и выходит из сопла. Эта технология широко известна как трубка Вентури или вакуумная струйная очистка.

Оператор держит пескоструйный пистолет JL 1200L на заданном расстоянии и под заданным углом относительно поверхности, подвергаемой струйной очистке. Пескоструйный пистолет JL 1200L может очищать, отделывать или прокалывать обрабатываемую деталь. Перемещая пистолет и деталь, оператор быстро обрабатывает столько поверхности, сколько необходимо для дробеструйной обработки.

Литое отверстие в верхней части позволяет оператору прикрепить пистолет к фиксированному кронштейну (не входит в комплект). Затем деталь можно поместить под сопло для пескоструйной обработки, освобождая руки оператора для манипулирования деталью.

Когда деталь достаточно обработана, оператор отпускает педаль, чтобы остановить пескоструйную обработку.

Преимущества:

• Удобная форма пистолетной рукоятки снижает утомляемость оператора и повышает производительность при длительных взрывных работах.

• Смесительная камера точной формы устраняет пробки и неравномерный поток среды, характерные для недорогих пистолетов.

• Стандартное керамическое сопло работает с большинством абразивных материалов. Дополнительные сопла из карбида вольфрама в большинстве случаев служат дольше, чем керамические сопла.

• Дополнительные насадки из карбида бора легко справляются с агрессивными абразивами.

• Пескоструйный пистолет JL 1200L поддерживает воздушные струи и сопла различных размеров, чтобы использовать преимущества доступной подачи воздуха.

• Пескоструйный пистолет JL 1200L поддерживает удлинительные сопла и сопла с изогнутым наконечником для специальных применений.

http://

Как работает пескоструйный аппарат прямого давления?

Если вы не знакомы с принципом работы наддува/сброса давления в пескоструйной ванне, мы предлагаем вам прочитать руководство «Как работать с пескоструйным аппаратом под давлением» .

При покупке пескоструйного аппарата серии PPB вы можете выбрать одну из трех конфигураций, каждая из которых имеет преимущества для конкретного применения.

СИСТЕМА СБРОСА ДАВЛЕНИЯ RC-176

СИСТЕМА СБРОСА ДАВЛЕНИЯ RC-176 продлевает автономность взрывных работ, автоматически заполняя бак, когда машина находится в режиме ожидания.

Преимущества

• Функция автозаполнения – Резервуар высокого давления автоматически сбрасывается и наполняется каждый раз при отпускании пульта дистанционного управления.
  Долговечный дозирующий клапан для абразива — меньший износ дозирующего клапана для абразива, поскольку он является нормально открытым клапаном и не приводится в действие.
• Упрощенное и дешевое обслуживание – Комбинированный клапан AV176 представляет собой прочный поршневой клапан, который не требует особого внимания при правильном использовании.

Недостатки

• Расход воздуха – Поскольку давление в сосуде высокого давления автоматически снижается при каждом отпускании рукоятки, давление в нем должно восстанавливаться при каждом нажатии рукоятки. Это заставляет компрессор работать намного больше, чтобы выполнить свою работу.
• Неравномерный поток среды при запуске — Когда бластер активирует рукоятку дистанционного управления, первые несколько секунд будет создаваться неравномерный, слабый поток среды, пока давление внутри сосуда не будет правильно нарастать.

Как это работает

Система сброса давления RC-176 основана на комбинированном клапане AV176. Он называется комбинированным клапаном, потому что одновременно управляет двумя действиями — подачей сжатого воздуха в сосуд высокого давления и нагнетательной линией, а также выпуском воздуха из сосуда высокого давления.

Комбинированный клапан AV176 является нормально закрытым клапаном. В исходном положении плунжер блокирует подачу воздуха как к сосуду высокого давления, так и к нагнетательной линии, и позволяет открыться выпускной трубе. При срабатывании плунжер перемещается вверх и делает прямо противоположное – он перекрывает выпускную трубу сосуда под давлением и позволяет потоку сжатого воздуха через сосуд и нагнетательную линию, так что сосуд может создать свое давление, и напорная линия получает питание. и готов к работе.

СИСТЕМА ПОДДЕРЖКИ ДАВЛЕНИЯ RC-186

A Система непрерывного давления (RC-186) облегчает частые операции по абразивоструйной очистке за счет поддержания давления внутри сосуда высокого давления.

Преимущества

• Постоянное давление – Когда рукоятка дистанционного управления отпускается, давление в сосуде сохраняется, и напорная линия готова к взрыву.
• Снижение расхода воздуха – Поскольку сосуд под давлением остается под давлением, почти 100 % сжатого воздуха, производимого компрессором, используется эффективно.
• Равномерный поток абразива при запуске — Когда абразивоструйный аппарат активирует рукоятку дистанционного управления, поток абразива, выходящий из сопла, становится равномерным и сразу начинает действовать, что приводит к повышению производительности.
• Производительность – Эта система удобна для частых операций запуска/остановки.

Недостатки

• Требуется программа регулярного технического обслуживания – Абразивные дозирующие клапаны (AR7 или PMV-186) имеют некоторые изнашиваемые детали, которые необходимо время от времени заменять. Воздушный клапан AV176 также имеет диафрагму и несколько уплотнений, которые необходимо время от времени заменять, чтобы исключить потерю давления.
• Более короткая автономная пескоструйная обработка – После того, как в сосуде под давлением закончится абразивная среда, необходимо вручную сбросить давление, чтобы снова заполнить среду.

Как это работает

Система поддержания давления RC-186 использует два шаровых клапана с ручным управлением для управления повышением/разгерметизацией сосуда – один на входе воздуха, а другой на выпускной трубе. Чтобы создать давление внутри сосуда, оператор должен просто открыть впускной клапан и закрыть выпускной клапан. Чтобы ослабить давление, они должны просто сделать обратное.

Когда в сосуде высокого давления появится давление, пескоструйный аппарат готов к работе. Когда оператор активирует рукоятку дистанционного управления, посылается сигнал для одновременной активации как мембранного воздушного клапана AV-186, так и дозирующего клапана абразива (AR7 или PMV-186). Когда оба клапана открыты, сжатый воздух может проходить через нагнетательную линию, собирая абразивные частицы во время своего прохождения и продвигаясь с высокой скоростью через струйное сопло.

Шаровой кран, расположенный между воздушным клапаном AV-186 и дозирующим клапаном абразива, используется в основном для целей технического обслуживания или для перекрытия напорной линии в случае выхода из строя воздушного клапана AV-186.

КОМБИНИРОВАННАЯ СИСТЕМА С ДИСТАНЦИОННЫМ ВЫКЛЮЧАТЕЛЕМ

Комбинированная система (RC-176/186) предлагает те же преимущества, что и каждая система, но без неудобств.

Преимущества

• Полное дистанционное управление пескоструйной камерой — позволяет оператору в полной мере использовать преимущества системы поддержания давления для повышения производительности, а также простые средства для сброса давления в пескоструйной ванне и повторного заполнения ее средой с рабочей площадки. без необходимости возвращаться к пескоструйному аппарату.
• Идеальная система для удаленного размещения . Эта система особенно ценится операторами, которые работают в нескольких футах от пескоструйной камеры, чтобы избежать непродуктивных возвратно-поступательных движений, которые обычно требуются для заполнения емкости, когда она пуста. – особенно в дробеструйной камере, так как это позволяет оператору заполнить камеру дробеметной очистки, не покидая камеру и не снимая защитное оборудование.
