Пила ленточная полотно: Купить пильные полотна для ленточнопильных станков в Москве

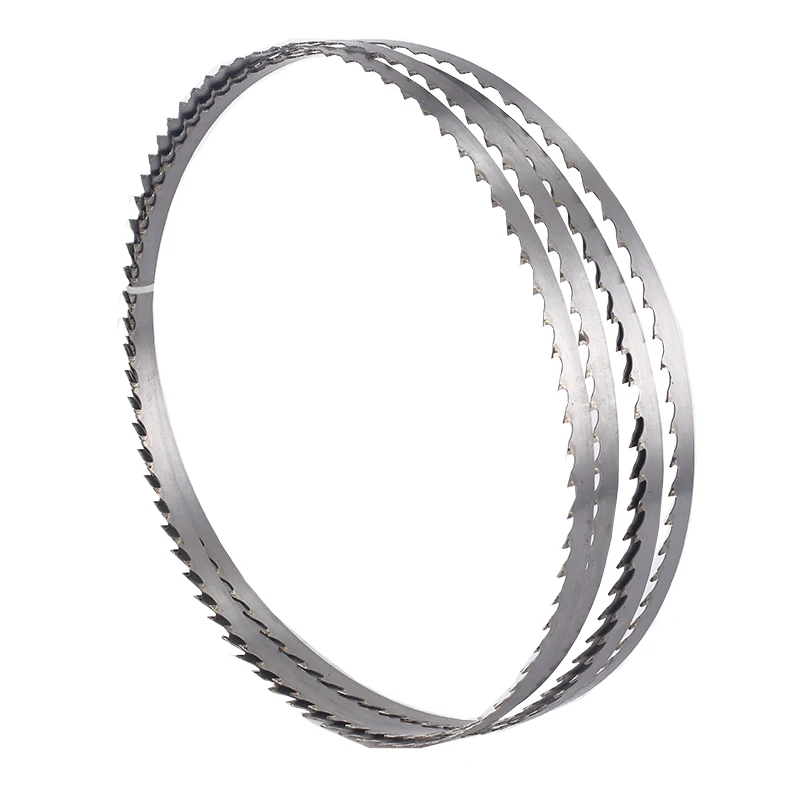

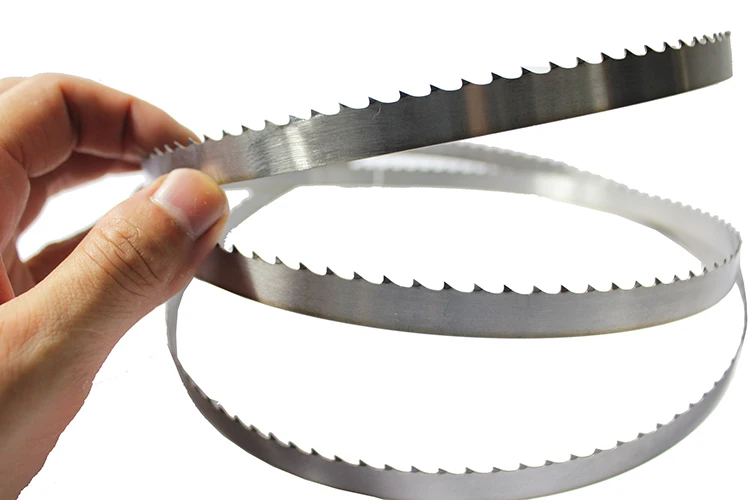

Полотно для ленточной пилы по мясу

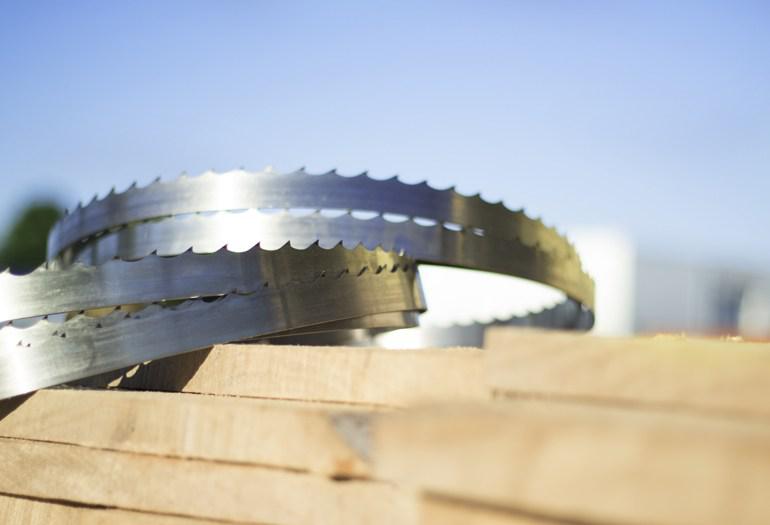

Полотно для ленточной пилы  — это лезвие, сваренное в кольцо, с помощью которого производится распил сырья. У нас вы можете купить полотно для ленточной пилы для резки мяса, костей, рыбы.

• Предлагаемое нами немецкое полотно произведено из легированной стали улучшенной стойкости и производительности.

Самые популярные пильные полотна представлены в разделе «Полотна для пилы для мяса».

Смотрите наши ленточные полотна в работе

Как подобрать полотно для ленточной пилы?

Необходимо измерить длину кольца, либо определить размер полотна по марке вашей ленточной пилы. Ниже указана таблица соответствия размеров полотен для ленточных пил.

Если вы хотите купить полотно для ленточной пилы, то обратитесь к нам по указанным ниже контактам: WhatsApp/Viber 8-917-980-09-08, либо 8-800-23456-04 (Бесплатный звонок по РФ).

Что такое ленточное полотно — — Статьи

Если вы ещё не знакомы с таким металлорежущим инструментом, как ленточное полотно, то, прочитав данную статью, вы получите общее представление об этом инструменте и его работе. В данной статье рассматривается, что такое ленточное полотно, виды полотен и их конструктивные особенности, перечислены основные характеристики полотна и их влияние на рабочий процесс, рассматриваются модели полотен и их назначение, а также приводится пример расшифровки маркировки ленточного полотна

Определение и назначение ленточного полотна

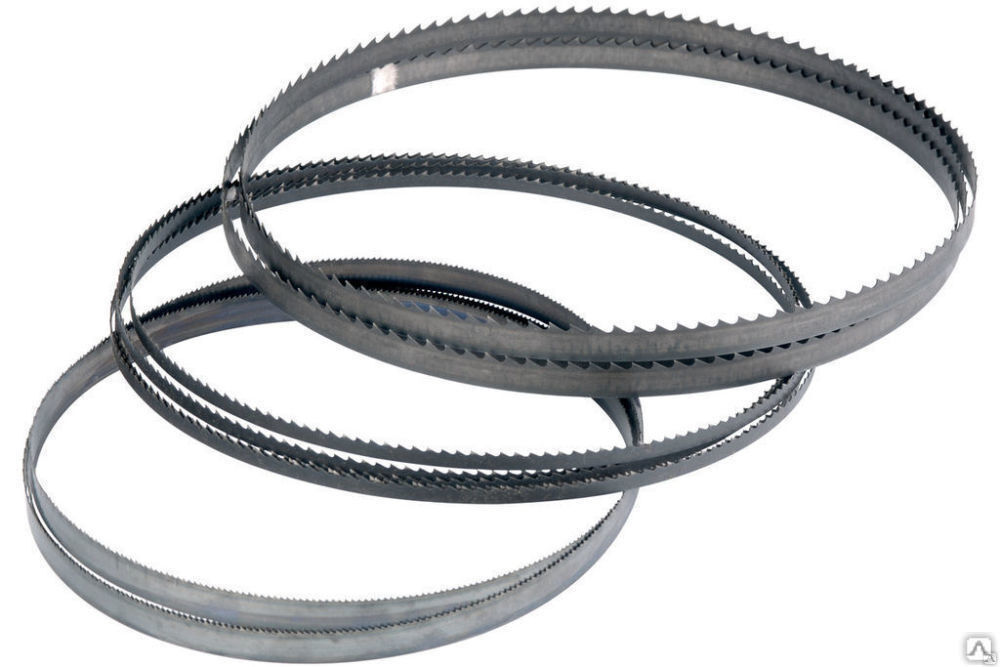

Ленточное полотно – это режущий инструмент, применяемый на ленточнопильных станках. Представляет собой сваренное замкнутое («бесконечное») кольцо, которое одевается и натягивается на два шкива-колеса.

С помощью ленточного полотна пилятся практически любые материалы: металл, дерево, пластик, графит, бумага и т.д. Конечно для каждого материала ленточные пилы имеют свои особенности.

В статье речь идет о металлообрабатывающих полотнах, хотя конечно многие элементы одинаковы для всех полотен.

Из какого материала изготавливаются ленточные полотна?

Ленточное полотно – это уникальный инструмент, в том смысле, что он должен быть одновременно гибким, т.к. должен натягиваться на шкивах и изгибаться направляющими в рабочей зоне, и твердым, чтобы разрезать металл. Казалось бы что это не решаемая задача, но выход был найден – технология получившая название «биметалл».

Смысл достаточно прост: берем 2 полосы из разных металлов, одного с пружинными свойствами, второго с возможностью закалки до нужной твердости, свариваем из по длинному торцу и получаем биметаллическую ленту, которая в последствии фрезеруется, калится, затачивается и уже получается биметаллическое ленточное полотно с нужными свойствами: гибким корпусом и твердыми зубьями.

Либо есть 2-ой способ реализации биметаллического полотна: изготавливается корпус полотна из гибкой стали и к нему на каждый зуб припаиваются твердосплавная пластинка, и получается твердосплавное полотно.

Таким образом полотно по металлу может иметь 3 вида зубьев, различающихся по твердости:

• М42 – зуб с твердость 950 HV (68 HRC) , отлично подходящий для резки конструкционных сталей и в меньшей степени для труднообрабатываемых материалов;
• М51 (М71, М91) – зуб с твердостью 1000 HV (69 HRC), справляющийся с труднообрабатываемыми материалами (нержавеющая, инструментальная, жаропрочная стили и т.п.) лучше, чем M42. М51, М71 и М91 – это одно и то же, просто разные обозначения;
• Твердый сплав – зуб с твердостью 1600 HV (76 HRC), предназначен для самых тяжелых условий работы, даже с подкаленным металлом.

Ширина ленточной пилы

Ширина лентоной пилы – это размерность полотна, включающая в себя высоту зуба. Данный размер для ленточнопильных станков по металлу стандартизован: 13, 20, 27, 34, 41, 54, 67, 80 мм. При подборе полотна к определенному станку вопрос: «Какая ширина полотна?» не стоит, т.к. у каждой модели станка своя ширина полотна. Важен этот вопрос на стадии подбора оборудования, т.к. ширина ленточного полотна – это один из факторов, который оказывает влияние на процесс резания. Зависимость тут на первый взгляд простая, чем шире полотно, тем оно жестче и увереннее режет заготовку, т.е. чем больше, тем лучше. Но с другой стороны каждая следующая ширина полотна ведет к существенному удорожанию станка.

Стоит заметить, что полотна шириной 13 и 20 мм считаются бытовыми и материал зуба на такой ширине может быть только М42. Поэтому при пилении нержавеющей стали на станках с шириной 13 и 20 мм расход полотен значительно возрастет. Все бОльшие размеры, имеют полноценную линейку моделей.

Толщина ленточной пилы

Толщина ленточного полотна также стандартизована и зависит от ширины, значения приведены в таблице:

Как видно из таблицы для некоторых значений ширины, есть разные толщины. В таком случае толщина подбирается в зависимости от поставленной задачи.

Длина ленточной пилы

Длина ленточного полотна тоже зависит от конкретной модели станка. Если говорить в целом, как длина влияет на рабочий процесс, то тут тоже прямая зависимость: чем полотно длиннее, тем лучше, т.к. чем пила длиннее, тем больше у неё зубьев и соответственно нагрузка на каждый зуб меньше, следовательно стойкость выше.

Что такое шаг зуба ленточной пилы?

Зуб ленточного полотна – это режущая кромка. Соответственно, шаг зуба полотна – это частота расположения зубьев на всей длине полотна. Бывает двух видов:

• Постоянный шаг зуба: применяется для резки дерева, мяса и других материалов менее плотных металла. Преимуществом
  можно считать, то что поддается переточке;
• Переменный шаг зуба: по всей длине ленточного полотна чередуются участки с разным шагом зуба, такая конструкция
  позволяет уменьшить вибрации при резании, что в целом благотворно сказывается на всем процессе работы, а в
  долгосрочной перспективе, увеличивает срок службы оборудования.

Переменный шаг зуба обозначается дробными числами, например 2/3, 10/14, смысл очень прост: первое число – количество зубьев на первом дюйме полотна, второе число – количество зубьев на втором дюйме полотна (далее эти участки чередуются). Следовательно шаг зуба 2/3 крупнее, чем 10/14, потому что 2 зуба на дюйм это гораздо реже чем 10 зубов на дюйм.

Правильно подобранный шаг зуба полотна гарантирует:

• Нормальный рабочий процесс: минимальная вибрация и отсутствие перегрузок станка;
• Долговечность полотна: оно не будет рваться и зубья будут на месте;
• Качественную поверхность реза: зубья не будут вырывать куски металла (рвать трубу) и рез будет вертикальным, без увода в сторону.

Что будет если шаг зуба ленточной пилы подобран не правильно?

Если шаг зуба слишком крупный (для нормального процесса пиления, нужно чтобы одновременно в работе
находилось не менее 3 зубьев), то зубья будут работать на удар в результате чего на теле ленточного
полотна будут образовываться трещины, оно сильно ослабнет и порвется, также от ударов могут отваливаться зубья.

Рассмотрим обратную ситуацию, шаг зуба слишком мелкий. Нужно понимать, что чем мельче шаг зуба, тем
меньше стружечная канавка. Когда происходит резка шагом зуба меньшим, чем нужно, то уже в начале заготовки шаг
стружечная канавка наполняется стружкой и процесс пиления по сути прекращается, дальше станок тянет полотно сквозь
заготовку без резания и нагрузка на станок и полотно порядком возрастает, тут либо
рвется полотно, либо сгорает двигатель ленточнопильного станка.
Вот почему очень важно правильно подобрать шаг зуба.

Что такое разводка зубьев ленточной пилы?

Разводка зубьев – это отгиб зубьев ленточного полотна в разные стороны. Даже в самой элементарной ножовке по дереву присутствует данный конструктивный элемент. Разводка зубьев имеет 2 важные функции:

• предотвращение зажатия (зажима, заедания) полотна в теле заготовки: т. к. зубья отстоят чуть в сторону от
  полотна, то ширина пропила получается немного шире полотна;
• распределение нагрузки на зубья: нагрузка падающая на каждый зуб в разведенных зубьях меньше, т.к. каждый зуб
  прорезает свой сегмент от общей ширины пила.

Вот пример разводки зубьев, она называется «дисперсная». Как видно из схемы для распределения нагрузки на зубья используется не только разводка на разные углы, но и разная высота зубьев.

Какие бывают виды ленточных пил? Модели полотен и их предназначения

Данный вопрос рассмотрим на примере модельного ряда одного из мировых лидеров по производству полотен Amada.
Справедливо будет сказать о том, что концерн Amada прежде всего знаменит своим оборудованием: гибочные
прессы, лазерные установки, штамповочное оборудование, гильотины, ленточнопильные станки и , и конечно ко
всем этим станкам Amada предлагает расходные материалы и инструмент, в частности к ленточнопильному
оборудованию – ленточные пилы (ленточные полотна).

У Amada множество моделей полотен для различных задач, вот несколько из них:

SGLB (M42)

универсальная модель, подходящая для пиления всех типов сталей и алюминиевых
сплавов, как целикового профиля так и полых заготовок. Может показаться, что это решение всех
проблем, но нужно понимать, такая универсальность достигается за счет усреднения показателей по
различным материалам и формам заготовок, т.е. SGLB более или менее работает по всем
направлениям, но в любом случае уступает специализированному полотну, работающему в своем
направлении

PROTECTOR (M42)

эта модель предназначена для пиления полых профилей и пакетов заготовок. Уверенная работа в условиях постоянного врезания
зуба, т.е. работы на удар, обеспечивается двумя факторами:

1. Усиленная спинка зуба обеспечивает бОльшее сопротивление зуба;
2. Специальная разводка, способствующая гашению вибраций при пилении

Magnum HLG (M71)

модель полотен, специально разработанная для следующих задач: резка нержавейки,
резка инструментальной стали, резка жаропрочной стали и т. п., т.е. для трудно обрабатываемых
материалов. Показывать хорошие показатели стойкости при работе с упомянутыми материалами, у
данной модели получается за счет 2-х факторов:

1. Материал кромки зубьев М71 – данный материал имеет более высокую твердость
   в сравнении с М42;
2. Дисперсная разводка зубьев – такая разводка зубьев помимо чередования
   отгиба зубьев включает чередование высоты зубьев

AXELA-B (тв.сплав)

модель полотен с зубьями с напайными твердосплавными пластинками.
Твердосплавные пилы предназначения для пиления исключительно твердых материалов, там где
биметаллические пилы малоэффективны или вообще бесполезны, например, если необходима резка
металлической заготовки с поверхностной закалкой

Обозначение ленточной пилы.

Расшифровка на примере

Если впервые сталкиваешься с ленточнопильным производством, то возникают вопросы: «Как обозначается ленточное полотно?», «Как обозначается шаг ленточное пилы?», «Как обозначается материал ленточного полотна?». На все эти вопросы можно найти ответ в этом самом обозначении ленточного полотна, нужно просто знать, куда смотреть. Для наглядности возьмем конкретный пример:

SGLB M42 2655x27x0.9 3/4 TPI

Прочитав все вышеизложенное, можно уже самостоятельно расшифровать данную маркировку. Но все же разберем обозначение по порядку:

• SGLB – модель полотна Amada, это универсальная модель полотен, рассмотренная нами ранее;
• М42 – материал зависит от разрезаемого материала, в данном случае самый простой и часто применяемый в резке металлических заготовок;
• 2655 – длина зависит от модели станка, на который необходимо полотно;
• 27 – ширина также зависит от модели станка;
• 0,9 – толщина зависит от ширины, некоторые значения ширины имеют 2 разных толщины, в таком случает толщина выбирается в зависимости от задачи;
• 3/4 TPI – шаг зуба зависит от формы обрабатываемых заготовок. Аббревиатура TPI может быть опущена, она расшифровывается, как «зубьев на дюйм» и собственно указывает на то что перед ней указано значение шага зубьев

Где купить ленточные полотна?

Если у Вас есть такая потребность, Вы можете купить ленточные пилы у нас, ознакомится с предлагаемыми нами полотнами вы можете на сайте в разделе «Ленточные полотна». Наши менеджеры помогут Вам разобраться в широкой линейке моделей марки Amada и сделать правильный подбор ленточного полотна, подскажут стоимость ленточных пил и дадут информацию по организации доставки. Связаться с нами можно по телефону +7 (351) 211-28-60, также можно отправить заявку на почту .

Купить Полотна для ленточных пил | Woodcraft

Какой тип полотна ленточной пилы следует использовать?

Во-первых, вам нужно определить, какой размер полотна требуется для вашей ленточной пилы (проверьте руководство пользователя, если вы не уверены), что вы планируете резать и какой тип пропила вы будете делать.

Далее вам нужно определить ширину лезвия, которая подойдет для разреза, который вы планируете сделать.

Сколько зубьев на дюйм должно быть у полотна ленточной пилы? Количество зубьев на дюйм также повлияет на разрез, который вы сделаете. Как правило, чем больше зубьев на дюйм, тем тоньше будет разрез; чем меньше зубьев на дюйм, тем грубее будет разрез.

После того, как вы определили длину, ширину и количество зубьев на дюйм, вам необходимо выяснить, какой тип конфигурации зубьев подходит для типа резки и материала, который вы режете.

Читать статью

Сравнить товары:

удалить

удалить

удалить

удалить

удалить

удалить

Ленточная пила ResawKing TPI 7.5 x15″ Variable

Ленточная пила Duratec SFB — 111 x 3/16 x 0,025 дюйма — 10 шагов на дюйм — стандартная

Полотно ленточной пилы Duratec SFB — 115 дюймов x 1/4 дюйма x 0,025 дюйма — 6 шагов на дюйм — пропуск

Полотно ленточной пилы Resaw King 111″ x 0,75″ x переменный TPI

Полотно ленточной пилы Duratec SFB — 70-1/2″ x 1/8″ x 0,025″ — 14 шагов на дюйм — стандартное

Полотно ленточной пилы Duratec SFB — 70-1/2″ x 1/4″ x 0,025″ — 4 шага на дюйм — пропуск

Полотно ленточной пилы Duratec SFB — 111 x 1/4 x 0,025 дюйма — 6 шагов на дюйм — пропуск

Полотно ленточной пилы — 111 дюймов x 1/4 дюйма x 6 шагов на дюйм — положительный захват

Ленточная пила Duratec SFB — 111 x 3/4 x 0,032 дюйма — 4 шага на дюйм — крюк

Полотно ленточной пилы Duratec SFB — 111 x 3/8 x 0,025 дюйма — 4 шага на дюйм — пропуск

Полотно ленточной пилы — 105 дюймов x 1/2 дюйма x 3 шага на дюйм — положительный захват

Полотно ленточной пилы Duratec SFB — 116 дюймов x 1/4 дюйма x 0,025 дюйма x 6 шагов на дюйм — пропуск

Полотно ленточной пилы — 116 дюймов x 3/4 дюйма x 2/3 шага на дюйм — переменный положительный захват

Полотно ленточной пилы Duratec SFB — 116 дюймов x 3/4 дюйма x 0,032 дюйма x 4 шага на дюйм — крюк

Полотно ленточной пилы Duratec SFB — 70-1/2″ x 1/2″ x 0,025″ — 4 шага на дюйм — крюк

Полотно ленточной пилы Duratec SFB — 111 x 1/2 x 0,025 дюйма — 4 шага на дюйм — крюк

Полотно ленточной пилы Duratec SFB — 116 дюймов x 3/8 дюйма x 0,025 дюйма x 4 шага на дюйм — крюк

Полотно ленточной пилы Duratec SFB — 115 дюймов x 3/4 дюйма x 0,032 дюйма — 4 шага на дюйм — крюк

Полотно ленточной пилы — 93-1/2″ x 3/4″ x 3 шага на дюйм — тонкий положительный захват

Полотно ленточной пилы — 111 дюймов x 3/4 дюйма x 3 шага на дюйм — положительный захват

Полотно ленточной пилы Duratec SFB — 93-1/2″ x 3/8″ x 0,025″ — 3 шага на дюйм — крюк

Полотно ленточной пилы Pro Force 3/4 дюйма x 3 шага на дюйм x 115 дюймов

Полотно ленточной пилы — 93-1/2 дюйма x 1/4 дюйма x 10 шагов на дюйм — грабли

Полотно ленточной пилы Proforce 1/4 дюйма x 4 шага на дюйм x 115 дюймов

Сортировать по:

Лидеры продажНовинкиЦена, от низкой до высокойЦена, от высокой до низкойНаивысший рейтинг

К началу страницы

Ленточные пилы — Ellis Mfg, Inc.

Безопасность ленточной пилы

Безопасность ленточной пилы

• Перед заменой деталей или выполнением любого обслуживания отключите машину от сети.
• Носите защитные очки и щитки, чтобы защитить глаза от переносимого по воздуху материала.* Носите лицевую маску, чтобы защитить легкие от пыли, особенно при работе с ленточной шлифовальной машиной.
• Всегда правильно одевайтесь. Никогда не надевайте свободную одежду или галстуки, которые могут попасть в машину.
• Никогда не надевайте перчатки при работе со сверлильным станком.
• Используйте тиски. Никогда не держите разрезаемый кусок руками.
• При работе с лезвиями надевайте перчатки и защитные очки.
• Лезвия свернуты и находятся под натяжением, поэтому очень важно правильно разматывать лезвия.

Как выбрать полотно

Как правильно выбрать полотно

Первое, на что следует обратить внимание при поиске полотна для ленточной пилы, это ответить на вопрос:
Что я режу?
Если вы режете металл, перейдите непосредственно к разделу «Биметаллические лезвия» ниже.
Если вы режете более мягкие материалы, обратите внимание на диски Hardback и Flexback.

Биметаллические лезвия

Биметаллическое лезвие имеет высокоскоростную кромку, приваренную электронным лучом к износостойкой пружинной основе. Если вы выполняете резку в производственных условиях, вам следует использовать биметаллическое лезвие, которое будет стоить дороже, но в долгосрочной перспективе будет более экономичным, поскольку срок его службы превышает срок службы углеродных лезвий до 5 раз. Биметаллические диски используются для резки углеродистой стали, инструментальной стали, конструкционной стали, нержавеющей стали, труб и трубок, штамповой стали, уголков и плоского проката, а также смешанных металлов.

Определите размер вашего лезвия – Длина – Ширина – Толщина

• Только размер и материал лезвия влияют на цену лезвия.

Выберите TPI (число зубьев на дюйм)

• Для увеличения срока службы и возможности резки различных материалов рассмотрите универсальный диск Ellis (GP)
• Имейте в работе не менее трех (3) зубьев поверхности все время и не более двадцати четырех (24) – оптимально от 6 до 10.
• Никогда не запускайте биметаллические лопасти быстрее, чем 500 SFM.
• Правильная обкатка новых лезвий – см. «Как обкатать новое лезвие»
• См. «Выбор зубьев» для получения дополнительной помощи по выбору TPI

При использовании нового лезвия следите за образованием стружки:

• Сгоревшая тяжелая стружка – уменьшить подачу/скорость
• Тонкая, мелкая или пыльная стружка – увеличить подачу
• Свернутая, блестящая и теплая стружка – оптимальная подача зуб. Это полотно рекомендуется для резки таких материалов, как дерево, пластик, алюминий, латунь и некоторые виды мягкой стали. 9№ 0005

  Лезвие Flexback изготовлено из углеродистой стали с закаленной кромкой зуба и мягкой тыльной стороной. Это полотно может быть недорогой альтернативой для обработки дерева, пластика, стекловолокна, меди, алюминия, латуни и бронзы. Эта мягкая задняя часть позволяет лезвию работать на высоких скоростях, что делает его популярным в деревообрабатывающей промышленности. №

  Оба этих полотна идеально подходят для использования в домашних мастерских по дереву.

  Ваш браузер не поддерживает тег видео.

  Как обкатать новое лезвие

  Обкатка нового лезвия

  Чтобы обкатать новое лезвие, запустите его на рекомендуемой скорости, но только с 1/3 нормального давления в течение десяти минут. Затем постепенно увеличьте давление до нормального с помощью гидравлического цилиндра. Подумайте об этом сравнении: вы не можете нормально писать только что заточенным карандашом. Вы должны тщательно изнашивать острие поводка, прежде чем прикладывать нормальный вес. Обкатка лезвия продлит срок службы вашего нового лезвия и сделает его работу более эффективной, сэкономит время за счет режей установки новых лезвий и сэкономит деньги за счет покупки меньшего количества лезвий.
  Проверяйте износ и регулировку направляющих подшипников при каждой замене лезвий.

  Ваш браузер не поддерживает тег видео.

  Выбор зуба (TPI)

  Выбор зуба (TPI)

  Размер зуба ленточной пилы определяется размером и типом разрезаемого материала и желаемой отделкой. Выберите зуб на дюйм (TPI) на основе приведенных ниже таблиц. Найдите размеры материала в нижней части таблицы и перейдите вверх, чтобы подобрать соответствующие зубья на дюйм.

  Во избежание зачистки зубьев на рабочей поверхности всегда должно быть не менее трех зубьев.

  Как измерить TPI: Измерьте 1 или 2 дюйма вдоль лезвия от центра пищевода. Подсчитайте количество зубов в этом месте. Это ТПИ. TPI лезвия не всегда может быть целым числом.

  Обычно при выборе скорости ленточной пилы действует следующее правило: чем тверже материал, тем медленнее скорость; и наоборот, чем мягче материал, тем выше скорость. Чем выше скорость, тем качественнее поверхность реза.

  Термины отвала

  Термины отвала

  Длина отвала

  Просто измерьте необходимую длину отвала. Чтобы узнать цену, перейдите к следующему по величине полуфуту. Например, для лезвия 5 футов 4 дюйма перейдите на 5 футов 6 дюймов, чтобы узнать цену.

  Ширина лезвия

  Важно использовать правильную ширину пилы, рекомендованную производителем. Со многими пилами вы можете использовать меньшую ширину, но не шире.

  Толщина лезвия

  Толщина большинства лезвий соответствует ширине лезвия, но некоторые лезвия одинаковой ширины могут быть разной толщины. Старайтесь придерживаться одинаковой толщины, чтобы не вносить коррективы при замене лезвий. Следуйте инструкциям производителя по настройке пилы на различную толщину.

  Зубьев на дюйм (TPI)

  Чтобы определить количество зубьев на дюйм, измерьте один или два дюйма лезвия от впадины до впадины и подсчитайте количество полных зубьев между ними. Это число может не быть целым числом на дисках с переменными зубьями.

  Материалы лезвия

  Существует 3 типа материалов лезвия: биметалл, углерод с твердой обложкой и гибкий переплет. Рассмотрите возможность использования углеродистых или биметаллических лезвий в твердом переплете для своего приложения по тем же причинам, по которым вы решили использовать для работы угольное или высокоскоростное сверло.

  Биметаллические лезвия лучше всего подходят для обработки нержавеющих и высокоуглеродистых сталей, а также других прочных материалов, где встречаются более высокие абразивные и температурные условия. Биметаллические лезвия могут выдерживать рабочие температуры резки до 1000°F.

  Используйте углеродистые диски в твердом переплете для мягкой стали и других более мягких материалов. Этот диск не рекомендуется для производственной резки. Углеродные лезвия в твердом переплете могут выдерживать рабочие температуры резки всего 400°F.

  Типы и наборы зубьев

  Типы и наборы зубьев

  Наиболее распространенными типами зубьев являются обычные и переменные зубья. (Переменный зуб доступен только в биметаллическом корпусе).

  РЕГУЛИРУЕМЫЙ ЗУБ — (только биметаллический)

  Также известный как вари-зуб или протяжной зуб, этот зуб имеет различные углы установки и глубину впадины. Режущая кромка с переменным зубом снижает вибрацию, а задняя часть поглощает удары при резке отверстий, пазов и узких перемычек. Это лучший универсальный диск для производственных работ, а также для обычной отрезки и контурной обработки в цеху. Используйте его для резки твердого прутка и особенно конструкций.

  ОБЫЧНЫЙ ЗУБ

  Прямолинейный зуб с глубокими впадинами для сгребания стружки. Этот стиль используется для общей резки металла.

  КРЮЧКОВЫЙ ЗУБ

  Широко расставленные зубья и глубокие впадины с зубьями, имеющими поднутрение на десять градусов, что помогает врезаться и делать хороший срез, в то время как впадины имеют тенденцию закручивать стружку. Этот тип подходит для более твердых сплавов цветных металлов, твердой древесины и многих пластических операций. Доступен только в наборе грабли.

  ПРОПУСКНОЙ ЗУБ

  Очень похож на крюкообразный зуб, но отличается прямой 90 градусов, этот зуб имеет острый угол на стыке зуба и глотки. Этот тип имеет тенденцию разбивать чипсы. Этот стиль хорош для мягких цветных металлов, которые имеют тенденцию склеиваться и засорять лезвие, а также популярен при резке дерева.
