Фиксаторы арматуры (пластиковые закладные, фиксаторы защитного слоя)

Помимо выбора качественных стройматериалов и оборудования, при создании монолитных конструкций важнейшим этапом также является формирование защитного слоя.

Именно поэтому придается большое значение таким простым вещам как фиксаторы. Еще не так давно их заменяли подручным строительным мусором, что не позволяло добиться хороших результатов, учитывая высокие требования к нормам их возведения монолитных конструкций.

Фиксаторы арматуры (пластиковые закладные, фиксаторы защитного слоя) применяются для фиксации защитного слоя бетона в монолитном строительстве.

 Фиксаторы для правильного расположения арматуры в будущей конструкции представляют собой расходный материал, изготовленный в виде крепежа или специальной подставки для прутьев.

Изготавливаются данные изделия из разных материалов, но наиболее часто встречаются пластик и металл.

Фиксаторы применяются при:

• создании опалубки;
• армировании фундамента;
• монолитном строительстве.

Фиксаторы опалубочного слоя арматуры нужны для недопущения соприкосновения арматуры с опалубкой. Пренебрежение такой, казалось бы, мелочью может привести к непрочности и быстрому разрушению конструкции.

Широкая номенклатура пластиковых закладных позволяет использовать их при горизонтальной или вертикальной отливке изделий любой конфигурации и сложности.

Наша компания рада предложить Вам широкий ассортимент пластиковых закладных высокого качества. В продаже пластиковые фиксаторы для создания защитного слоя:

• фиксатор-стойка/стульчик (защитный слой 10-80 мм.),
• фиксатор-звездочка (защитный слой 15-50 мм.),
• трубка ПВХ,
• конусы,
• пробки и пр.
  Фиксаторы продаются кратно мешкам по 500/1000 шт.

Пластиковые закладные – это универсальный продукт, подходящий для различной арматуры, имеющейся на строительном рынке. С его помощью можно легко закрепить прутья в нужном положении, без ущерба качеству, существенно ускоряя при этом процесс строительства.

Так как фиксаторы остаются внутри бетонного изделия на протяжении десятков лет, основным преимуществом является устойчивость к любым воздействиям окружающей среды (температурным перепадам, и т.д.) и воздействию различных химикатов, а так же устойчивость к деформациям.

Не подвержены коррозии и могут использоваться в активной щелочной среде бетона. Немаловажное значение имеет и экологичность материала, из которого изготавливаются фиксаторы.

Классификация фиксаторов

Фиксаторы делят на вертикальные и горизонтальные. Вертикальные фиксаторы имеют вид небольшой пластмассовой трубочки или треноги с отверстиями в верхней части. Они предназначены для фиксации прутьев арматуры.

Располагают каждый фиксатор под арматурным прутом примерно на расстоянии метра друг от друга.
Горизонтальный фиксатор в виде профильных колец используется при создании вертикальных бетонных конструкций.

Фиксатор арматуры обеспечивает высокое качество железобетонной конструкции, исключая прижимание каркаса к опалубке.

Фиксатор арматуры «звездочка»

Это не менее востребован фиксатор другого вида – «звездочка», названный так за свою форму. Используют для вертикального армирования (стены, колонны).

С помощью «звёздочек» разного размера можно создать защитный слой толщиной от 15 до 50 мм. Разные по размеру элементы подходят для арматуры диаметром от 5 до 22 мм.

Для надежного крепления фиксаторов на арматурных прутьях и сварной проволоке предусмотрен специальный тип замка – защелка.

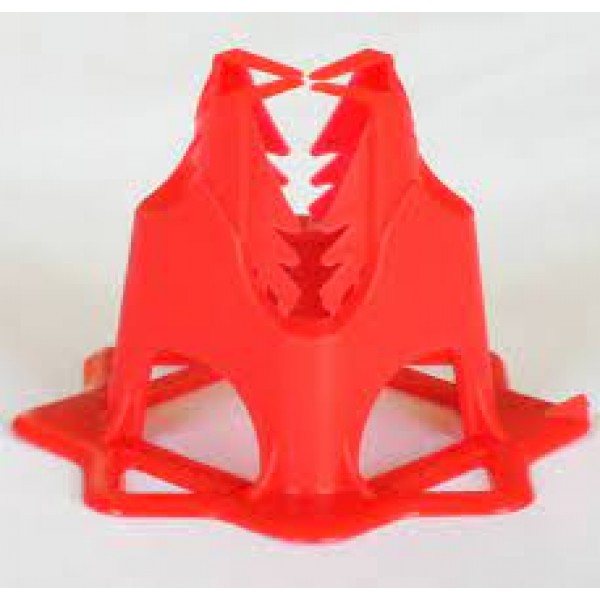

Фиксатор арматуры «стульчик»

Фиксатор «стульчик» считается наиболее популярным, являясь достаточно надежным и универсальным комплектующим материалом. Он незаменим при создании нестандартных конструкций.

С его помощью скрепляется арматура самых разных типов, при этом толщина защитного слоя может варьироваться. Применяется в основном для горизонтального армирования фундаментов, плит, перекрытий, промышленных полов .

Для обеспечения необходимого защитного слоя арматурных прутьев и проволоки сварной сетки в горизонтальной плоскости монолитных конструкций, а также при производстве ЖБИ.

Применение этого расходника дает дополнительную экономию финансов. Защитный слой получается толщиной от 15 до 35 мм, а арматура может иметь диаметр от 4 до 14 мм.

На практике основное применение фиксатор Стульчик получил для обеспечения защитного слоя сварной сетке.

В конструкции элемента предусмотрена защелка, надежно фиксирующая проволоку и арматурные прутья.

Фиксатор арматуры «стойка»

Фиксатор под арматуру “стойка” используется для создания защитного слоя в горизонтальной плоскости, предназначен для соблюдения защитного слоя в фундаментах, промышленных полах и перекрытиях.

Подходит для сочетания с арматурой диаметром до 18 мм. Толщина защитного слоя – 15-40 мм. Среди потребителей фиксатор арматуры «Стойка 10, 15, 20, 25» еще называют «перевертыш».

В конструкции пластикового элемента предусмотрены утолщенные стенки корпуса, что способствует восприятию больших нагрузок при подаче бетонной смеси под давлением.

Фиксатор арматуры «кубик» (потолочная опора)

Относится к категории универсальных фиксаторов и применяется при монтаже горизонтальных поверхностей монолитных конструкций (фундаментов, перекрытий, мостов и т.д.). Защитный слой получается толщиной от 35 до 80 мм.

А диаметр подходящей арматуры – от 4 до 32 мм. Путем поворота, либо переворачивания фиксатора под арматуру легко задается необходимая величина защитного слоя.

Фиксаторы арматуры “конус” и “пробки”

Фиксатор «конус» – это пластиковый элементы из сложного полимера, который за счет увеличения площади соприкосновения обеспечивает плотное прилегание к лицевой поверхности щита опалубки и, таким образом, предохраняет стяжной винт от прямого контакта с бетонной смесью. Фиксатор «конус» плотно фиксируется в трубке ПВХ проектной длины, определяемой толщиной стены монолитной конструкции.

Фиксатор “пробка” – заглушка соответствующего наружного диаметра предназначается для закрытия неиспользуемых технологичных отверстий универсальных щитов, препятствуя утечке бетонной смеси из формы монолитной конструкции, а также отверстий бетонной конструкции, остающихся от стяжных винтов после демонтажа опалубки.

При соответствии диаметров элемент может использоваться, как защитный колпачок для предохранения опалубочных щитов от механических повреждений арматурой.

Фиксаторы арматуры для сыпучего грунта

С помощью этого типа фиксаторов Вы можете сформировать бетонную поверхность на сыпучей основе (песок, гравий, щебень), либо на гидроизоляции, или экструзии.

Особенно популярны при производстве полов. Фиксаторы используют при установке на поверхности, без использования технологической стяжки (бетонной подготовки).

Данные изделия являются монолитными (цельными) и более удобны в работе, по сравнению с использованием сборных фиксаторов, таких как фиксатор кубик + подставка, или фиксатор стульчик + основание.

Фиксатор арматуры для грунта (ФС) имеют по два защитных слоя каждый и, благодаря своей универсальности и простоте использования, пользуются заслуженной популярностью среди покупателей.

Немаловажным фактором фиксатора является очень широкий диапазон использования арматурных стержней разного диаметра.

Закажите бесплатный расчет стоимости опалубочного оборудования.
За подробной информацией обращайтесь к менеджерам ООО «РК-Строй 36».
Тел.: +7 (473) 206-52-20 или на электронную почту
[email protected]
РАССЧИТАТЬ

Фиксаторы арматуры — виды фиксаторов арматуры, комплектующие

Железобетон получил свое распространение во второй половине XIX века благодаря промышленной революции и необходимости в возведении прочных конструкций в кротчайшие сроки. За полтора столетия были разработаны технологии, позволяющие сохранять прочность конструкций в неизменности десятилетиями. Главным секретом является создание защитного слоя из бетона.

•
  Защитный слой.

•

  Виды фиксаторов.

•
  Стульчик

•
  Опора универсальная

•
  Фиксатор для арматуры Стойка

•
  Стойка на песчаные грунты

•
  Стойка многоэтажная

•
  Фиксатор многоуровневый

•
  Кольцевой фиксатор

•
  Звездочка

•

  Дополнительные комплектующие.

Защитный слой

Этот слой минимизирует возможность проникновение кислорода, влаги и других агрессивных веществ к армирующей конструкции. Так как без катализаторов окислительной реакции сталь не коррозирует, то и не разрушается.

Для создания защитного слоя, необходимо обеспечить стабильное расстояние залегания арматуры в слое бетона. Расстояние должно быть минимальным, но достаточным для того, чтобы через поры бетона агрессивные вещества не “добирались” до стали (как правило 10÷40 мм). Для выдержки расстояния используют специальные конструктивные элементы. Главными требованием к таким элементам являются:

•
  Устойчивость к коррозии и агрессивным веществам

•
  Устойчивость к перепадам температуры

•
  Прочность, для сохранения геометрических размеров

•
  Возможность массового производства

•
  Низкая стоимость

•
  Ассортиментный ряд

Всем этим требованиям соответствуют пластиковые фиксаторы арматуры.

Примечание. Фиксаторы арматуры являются расходным материалом. После заливки бетона они практически всегда остаются в толще бетона. Исключением являются пробки и конические заглушки.

Виды фиксаторов

Как правило фиксаторы делятся по типу использования на:

Вертикальные фиксаторы представляют из себя стойку в виде круглой или прямоугольной в сечении трубки на ножках или без. Сверху фиксатора расположены ограничивающие элементы, которые не позволяют арматуре соскочить с фиксатора. Размещают фиксаторы на расстоянии до 1 метра друг от друга в шахматном порядке. Применяются при возведении фундаментов и перекрытий.

Горизонтальные фиксаторы представляют из себя профильное кольцо с фиксирующим элементом в центре. Они предназначены для того, чтобы стержни арматуры не касались опалубки и выдерживалось расстояние защитного слоя. Применяются при возведении стен и колон.

Каждый производитель стремится усовершенствовать конструкцию фиксаторов и изобретают все новые и новые виды. Рассмотрим основные виды на примере ассортимента интернет-магазина kronex-build.by:

“Стульчик”

Один из наиболее распространённых видов фиксаторов. В виде сверху представляет из себя сегментированный цилиндр на четырех (усиленный вариант на пяти) ножках. Ограничивающие элементы имеют верхние перемычки, которые надежнее фиксируют арматуру. Данный вид имеет фиксированный размер толщены защитного слоя, который можно выбрать из представленного диапазона: 15, 20, 25, 30, 35 и 40 мм. Допустимые размеры арматуры 6÷18мм.

“Опора универсальная”

Широко используемыми видами фиксаторов являются стойки универсальные “Опора”. Как правило, это прямоугольные (в обиходе такой вид фиксаторов называют “кубик”) в виде сверху изделия (реже круглые) на четырех ножках. Сверху расположены ограничители без перемычек, не позволяющие арматуре “съехать” с фиксатора. Допустимые размеры арматуры 6÷18мм.

Преимуществом данного вида фиксаторов является их универсальность. Одним и тем же фиксатором можно выставить различный уровень защитного слоя. При заказе фиксаторов можно выбрать следующие диапазоны высот (в миллиметрах):

•
  25/20/15/10

•
  50/45/40/35

•
  60/70/80

Опоры могут быть и в усиленной версии. Необходима такая версия при использовании арматур большого диаметра (до 32 мм).

Фиксатор для арматуры “Стойка”

Данный вид фиксаторов имеет отличительную особенность – “замок-клипсу” для закрепления арматуры. При использовании этого фиксатора прутья армирующего слоя можно спокойно поднимать и передвигать, не заботясь о положении фиксатора, ведь он всегда будет оставаться закрепленным на арматуре. Как и большинство фиксаторов он имеет фиксированный размер для устройства защитного слоя, который можно выбрать в диапазоне: 25, 30, 35, 40 и 50 мм. Допустимые размеры арматуры 8÷25мм.

Стойка на песчаные грунты

Этот фиксатор представляет из себя цилиндр на широком круглом основании. Сверху у него, как и у всех фиксаторов находятся ограничители. Фиксатор хоть и является универсальным, но разработан он в первую очередь для установки на основания с сыпучими грунтами или покрытые гидроизоляцией. Большинство фиксаторов на данные основания нельзя устанавливать без специальной опоры. Так как ножки либо углубятся в песок и это приведет к уменьшению защитного слоя, либо повредят слой гидроизоляции.

“Стойка многоэтажная”

При устройстве многоуровневого армирующего слоя многоэтажная стойка будет крайне полезна. Она разработана как универсальная опора, с той лишь разницей, что ее можно собирать в несколько этажей устанавливая друг на друга. Изначально единичный элемент поможет создать защитный слой в диапазоне 20/25/30/25 мм. При наборе элементов слой можно увеличивать с шагом в 20мм.

При использовании данной стойки, армирующие слои будут располагаться не друг над другом, а с отступом.

Фиксатор многоуровневый

Данный фиксатор так же собирается в этажерку, как и многоэтажная стойка, с той лишь разницей, что шаг армирующих слоев кратен 50 мм и слои прутьев будут располагаться строго один над другим.

Кольцевой фиксатор

Разработан специально для ускорения строительных работ. Используют его, как правило, вместе со сварной армирующей сеткой. Форма фиксатора позволяет размещать его под сеткой без точного позиционирования.

Представляет из себя кольцо большого диаметра на множестве ножек. Такая форма позволяет не падать фиксатору во время укладки армирующего слоя. Толщина формируемого защитного слоя 15 или 20 миллиметров.

“Звездочка”

Горизонтальный тип фиксаторов, устанавливаемый при устройстве стен и колон. По форме напоминает звезду с прорезью для фиксирования элемента на арматуре. Позволяет получить защитный слой в диапазоне от 15 до 75 мм. Допустимые размеры арматуры 6÷25мм. Фиксируется этот элемент только на горизонтальных прутьях.

Усиленную “Звездочку” можно использовать как вертикальный тип фиксаторов при устройстве перекрытий и закладки фундамента.

Частным случаем “Звездачки” является фиксатор “Кольцо” он разработан как точный инструмент. Зафиксировав кольцо на пруте армирующего каркаса оно будет оставаться строго на одном месте не съезжая ни в сторону ни вниз под воздействием жидкого бетона. Этот элемент можно крепить не только к горизонтальным прутьям, но и вертикальным. Но используется только на арматуре диаметром 5 или 12 миллиметров.

Дополнительные комплектующие

Как говорилось ранее, для установки фиксаторов на сыпучие грунты или гидроизоляцию важно использовать элементы с широким основанием. Поэтому производители кроме самих фиксаторов изготавливают и специальные опоры под универсальные и многоуровневые фиксаторы.

Сейчас, при монолитном строительстве, используют съемную опалубку. Крайне важным, для экономии средств, является возможность многоразового использования стяжных болтов.

Для того, чтобы на стяжной болт не попадал жидкий бетон используют ПВХ трубки на торцы которых одеваются фиксаторы типа конус. Эти фиксаторы необходимы , чтобы после снятия опалубки их можно было извлечь из затвердевшего бетона и залить образовавшиеся отверстие свежим раствором. Без использования Конуса свежий раствор можно залить в ПВХ трубку, но он там не будет держаться, из-за низкой адгезии пластика. А при использовании конуса, после его удаления, образуется открытая часть бетона, с которым произойдет хорошая сцепка раствора.

Фиксатор конус можно использовать несколько раз.

В съемной опалубке, часто имеется множество отверстий, которые образовались при предыдущем использовании. Их необходимо заделывать для предотвращения вытекания жидкого бетона. Именно для этих целей разработана пробка-заглушка “Елочка”.

При монолитном строительстве устанавливают в опалубку ПВХ трубки, которые в последствии будут служить для протяжки электрокабеля. Для того, чтобы жидки бетон не попадал в эти трубки, используют пробки-заглушки.

Важным при выборе фиксаторов обратить внимание на качество пластика. Он должен быть достаточно жестким ведь во время монтажа арматуры на него могут наступать. И в то же время пластик должен быть достаточно пластичным и не лопаться во время защелкивания на прутьях. Поэтому важно обращаться к проверенным поставщикам, к которым, абсолютно точно, можно отнести Компанию Кронекс.
