Полоса медная для заземления: Полоса 25х3 медная для заземления

Шина медная

•





•
  Граундтех


  /
•
  МОЛНИЕЗАЩИТА ЗАЗЕМЛЕНИЕ


  /
•
  Проводники


  /
•

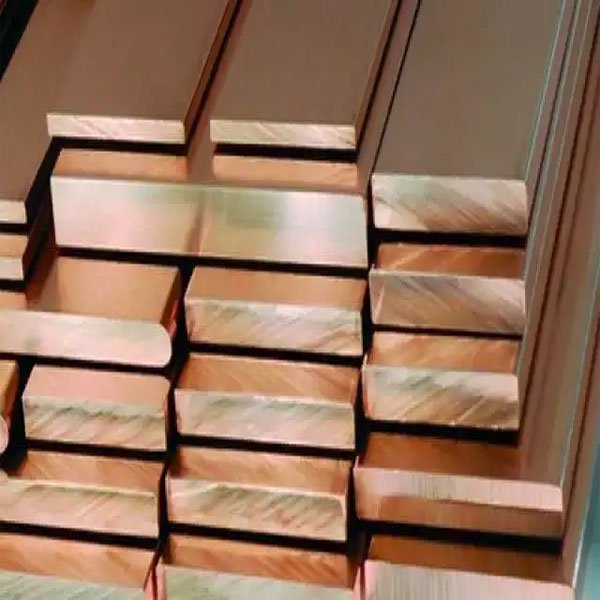

Рис. 1 – внешний вид медной шины

Рис. 1 – внешний вид медной шины

Полоса или шина медная — изделие прямоугольного сечения, применяемое в качестве заземляющего проводника, горизонтального заземлителя и токопроводящей шины в электрических сетях (по ГОСТ 434-78)

Рис. 3 – полоса медная немерной длины (бухта)

Рис. 4 – полоса медная длина хлыста 4 м

Согласно Техническому циркуляру № 11/2006 от 16.10.2006 «О заземляющих электродах и заземляющих проводниках» и приведенной таблице ниже, для горизонтального заземлителя необходима медная шина размером 20х3 мм. Медная полоса размером 20х3 мм может поставляться немерной длиной. Это весьма удобно, при прокладке контура заземления и объединения вертикальных заземлителей.

Таблица 1. Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле.

Аналогично контуру заземления медная полоса может устанавливаться внутри помещения как магистральный заземляющий проводник, к которому подключается заземленное оборудование.

Выбор сечения для медной шины осуществляется по допустимо длительному току на полюс или на фазу.

Ниже приведены примеры установки медной полосы:

Рис. 5 — монтаж медной полосы в качестве защемляющего проводника

Рис. 6 — монтаж медной шины в качестве магистрального заземляющего проводника.

Добавить комментарий

Рекомендуем посмотреть

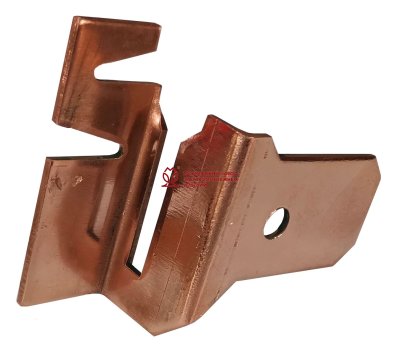

Фальцевая клемма

Клемма проволоки для фальцевой кровли применяется в молниезащите как крепеж к молниеприемной сетке и токоотводов на кровле

Подробнее…

Кабельный наконечник

Медные кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с медными жилами сечением от 16 до 25кв.мм

Подробнее…

Направляющая головка для омедненного стержня

Удароприемная головка для передачи энергии удара от отбойного молотка, перфоратора или вибромолота к столбу вертикальных заземлителей в локальном очаге

Подробнее…

Компенсатор проволоки

Компенсатор алюминиевый — часть системы молниезащиты, предназначенное для установки в молниеприемных сетках

Подробнее. ..

Наконечник для стержня из нержавеющей стали

Наконечник для стержня заземления применяется для ввинчивания на стартовый стержень в очаге вертикальных заземлителей, для увеличения скорости заглубления

Подробнее…

Держатель проводника на натуральной черепице

Держатель для натуральной черепицы используется для фиксации токоотводов. Лепесток натуральной черепицы поднимается и держатель крепится под часть кровли

Подробнее…

типы, ГОСТ, изготовление и перевозка

Чтобы не допустить возгорания или повреждения электрической сети при возникновении аварии, очень часто применяются различные технические средства защиты. Популярным примером такого средства является медная шина заземления. Но куда она монтируется и устанавливается? Какие государственные требования ГОСТ регулируют это оборудование? Какие существуют основные разновидности медных шин? Ниже мы узнаем ответы на все эти вопросы.

Содержание

• 1 Зачем нужна
• 2 Типы
  • 2. 1 Пластичность (мягкие и твердые)
  • 2.2 Форма материала (полосы-пластины и круговые бухты)
  • 2.3 Жесткость (гибкая и жесткая)
  • 2.4 Наличие изоляции
  • 2.5 Тип сечения (прямоугольное или круглое)
• 3 Технические характеристики и требования ГОСТ
  • 3.1 Рекомендуемое сырье
  • 3.2 Наличие дефектов
  • 3.3 Механические свойства
  • 3.4 Перевозка и хранение
• 4 Основные марки меди для изготовления
  • 4.1 Марки меди
• 5 Заключение

Зачем нужна

Медная шина заземления — это проводник, который обладает низким сопротивлением. Эта деталь очень часто крепится на корпус электрического щитка, который производит распределение электроэнергии по какому-либо объекту. При возникновении аварийной ситуации (короткое замыкание, повреждение проводки и другие) может выдерживать избыточный нагрев и электрический ток в течение длительного времени, поэтому эту деталь очень часто используют в качестве основного или вспомогательного элемента заземления проводки.

В техническом смысле шина заземления представляет собой плоскую гладкую пластину, которая обладает однородной структурой и гладкой поверхностью. Для удобства хранения и/или транспортировки пластины могут выпускаться в виде круговых бухт. Эта деталь способна выдерживать охлаждение до температуры -50 градусов и нагрев до +270 градусов по Цельсию.

При возникновении нештатной ситуации она может выдерживать напряжение до 1 тысячи вольт. Такие уникальные протекторные свойства объясняются физическими свойствами меди, у которой теплопроводность составляет более 400 ватт/(м X К). При нормальных условиях медная шина не растрескивается, не плавится и не ржавеет (обратите внимание, что антикоррозийные свойства сохраняются при работе не только в сухих, но и в водных условиях). Для производства медных шин обычно используется технология горячего прессования с последующей холодной прокаткой.

Типы

Рассмотрим ключевые виды и их отличия.

Пластичность (мягкие и твердые)

На пластины-шины обязательно наносится специальная маркировка в зависимости от типа: мягкая шина — ШММ, твердая — ШМТ.

ШММ является более эластичной, поэтому на практике она используется во многих сферах промышленности — машиностроение, сфера добычи полезных ископаемых, космическая промышленность и так далее.

ШМТ является более прочной, но менее эластичной, поэтому ее часто используют для бытовых нужд (для защиты проводки в домах, на складах, в мелких производственных цеха и так далее).

Обратите внимание, что помимо ШМТ существуют также сверхпрочные твердые шины ШМТВ, главным отличием которых является полное отсутствие кислорода в сплаве.

Форма материала (полосы-пластины и круговые бухты)

В большинстве случаев медные шины делают в виде отдельных пластин в виде полос, длина которых составляет 3-6 метров. Такие пластины легко упаковывать и транспортировать, что обеспечивает их высокую популярность. Также их могут выпускаться в виде круговых бухт, длина которых может составлять 20-50 метров. Бухты обычно выпускаются для нужд тяжелой промышленности, а также для транспортировки на большие расстояния.

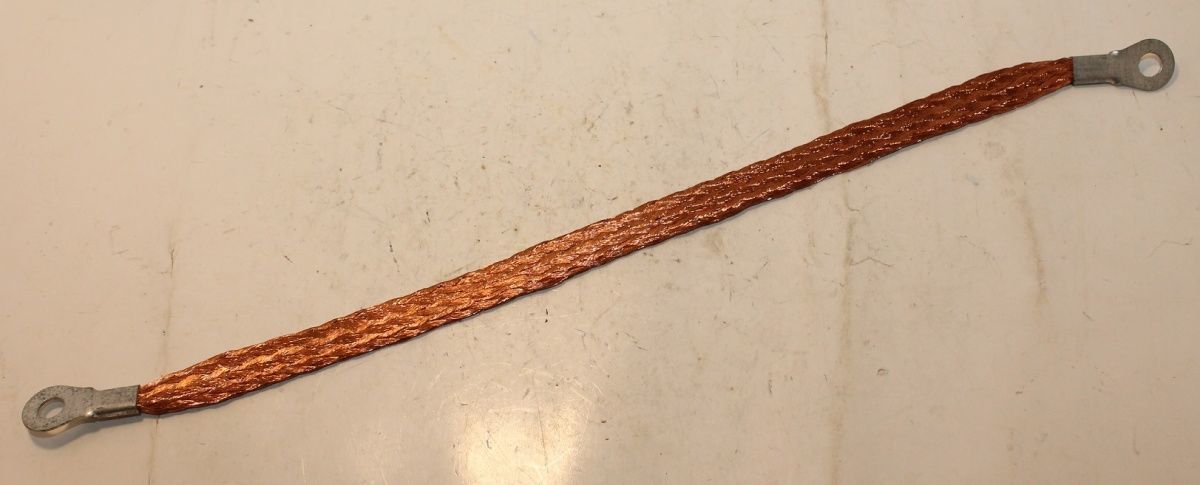

Жесткость (гибкая и жесткая)

Жесткие пластины-шины обладают твердой формой, а работать с ними сложно, поэтому они обычно используются в качестве замены основного кабеля проводки. Гибкая шина является более простым в использовании материалом, поэтому гибкие пластины можно использовать для монтажа распределительных сетей и силовых установок.

Наличие изоляции

Для нормальных условий можно покупать обычные шины-пластины без изоляции — ничего страшного не произойдет. Если существует риск попадания жидкости на подстанцию с электрическим щитком (простой пример — подстанция находится рядом с морем или рекой), то в таком случае рекомендуется использовать пластины с дополнительной защитной изоляцией.

При наличии агрессивных условий внешней среды (Крайний Север, территории с повышенной влажностью и так далее) следует подумать над выбором детали очень серьезно; отличный вариант в данном случае — ШМТ с многослойной изоляцией, которая будет надежно защищать электроснабжение.

Тип сечения (прямоугольное или круглое)

На практике чаще всего используются шины с прямоугольным сечением. Если же нужна дополнительная прочность, то предпочтительнее круглое сечение. Шины с круглым сечением в 2-3 раза дороже прямоугольных.

Технические характеристики и требования ГОСТ

В России медные шины должны производиться с учетом множества технических требований ГОСТ. Основные нормативные документы — ГОСТ 859-2014, ГОСТ 18690-2012, ТУ 48-0814-105-2000 и некоторые другие. Требования ГОСТ распространяются на множество параметров — тип исходного сырья, механические свойства, наличие дефектов, маркировка, хранение и так далее. Ниже мы кратко рассмотрим каждый параметр по отдельности.

Рекомендуемое сырье

Для производства годятся не все медные сплавы, а только такие, которые содержат минимальное количество примесей (не более 1%). Особенно критично в этом плане содержание кислорода, поскольку этот элемент негативно влияет на прочность и антикоррозийные свойства, поэтому концентрация кислорода в сплаве должна быть минимальной (не более 0,01%).

Оптимальная марка для производства защитных пластин-шин — М1, М2 и другие. В качестве сырья могут использоваться медь, прошедшая различную первичную обработку — прокат, катанка, литье слитками, прессование и так далее.

Наличие дефектов

Медные пластины не должны иметь дефектов и различных повреждений (трещины, коррозийные участки, отверстия и так далее). Одновременно с этим допускается наличие смазки и локального окисления, которое образовалось по естественным причинам.

Также налагается ряд серьезных ограничений на прямолинейность медных шин. Минимальная серповидность — не более 1,75 миллиметров на 1 метр длины изделия. Также обратите внимание, что ГОСТ допускает более высокую серповидность (до 4 миллиметров на 1 метр длины) — но только в случае наличия предварительной договоренности между заказчиком и исполнителем (то есть не допускается самовольное превышение норм без согласования с заказчиком).

Механические свойства

Шина медная должна удовлетворять некоторым требованиям, которые касаются относительного удлинения.

• При толщине пластины от 2,5 до 8 миллиметров шина медная ГОСТ должна иметь относительное удивление не более 37%.
• При толщине пластины более 8 миллиметров по ГОСТ должна иметь относительное удлинение не более 40%.

Этот параметр является очень важным с точки зрения безопасности функционирования медной шины. Почему? Дело все в том, что при возникновении короткого замыкания медная пластина будет насыщаться избыточными электронами, что может привести к растрескиванию пластины. Чем меньше будет показатель относительного удлинения, тем дольше пластина сможет успешно «держать» электрический ток. Особенно это критично при работе с током большой силы или напряжения.

Перевозка и хранение

Перечислим основные государственные требования:

• На каждую упаковку должен быть нанесен ярлык, на котором должно быть указана вся техническая информация. Она позволяет однозначно идентифицировать не только изделие, но и его производителя. Основные сведения — название завода-производителя, его знак, тип (ШМТ, ШМТВ, ШММ), толщина и ширина пластины, номер партии, дата изготовления и другие.
• Пластины разрешается упаковывать в однородные пачки. Вес одного блока пластин должен составлять не более 200 кг. Обратите внимание, что в каждую упаковку допускается класть изделия одной марки. Нельзя класть в одну упаковку M1 и M2. Для упаковки рекомендуется использовать обычную упаковочную бумагу, а также проволочную обмотку для скрепления. По предварительному согласованию с заказчиком допускается перевозить медные шины без упаковки при контейнерном способе доставки.
• По закону производитель должен предоставить гарантию. Срок действия гарантии зависит от типа изделия. В случае ШМТ и ШМТВ — не менее 6 месяцев, ШММ — не менее 1 года. Обратите внимание, что на гарантию распространяются те же правила, что и на обычные товары.

Основные марки меди для изготовления

Для производства используются чистые сплавы на основе меди. Согласно ГОСТ содержание сторонних элементов должно составлять менее 1%. Почему такие строгие требования? Дело все в том, что сторонние элементы (даже в небольших количествах) значительно ухудшают электрические свойства меди. Снижают электропроводность, заметно повышают сопротивление электрического тока (что приводит к ненужному и даже опасному нагреву материала), увеличивают вероятность физического растрескивания и так далее.

Чаще всего в состав медного проводника входят различные металлические примеси — железо, серебро, олово, цинк и другие.

Марки меди

• М0б. Эта марка представляет собой медь, которая очищена высокоточным методом рафинирования. Общая концентрация меди в сплаве составляет 99,96-99,98%. Содержит минимальное количество кислорода (в среднем 0,005%, но не более 0,01%). В небольших количествах сплав может содержать железо, фосфор, мышьяк, сурьму, цинк и другие элементы.
• М1. Эта медь представляет собой результат переплавки катодов в условиях доступа обычного атмосферного воздуха. Общая концентрация меди в сплаве составляет 99,9%. Содержание кислорода составляет 0,005-0,01%. В очень небольших количествах может содержать цинк, серу, свинец, никель, олово, сурьму, железо. Обратите внимание, что помимо сорта М1 существует также сорт М1Е. По химическому составу и физическим свойствам эти марки идентичны. Единственная разница — перед использованием необходимо проверить медь на электрическую проводимость.
• М2. Эту медь получают путем расплавки лома (различные прутья, фрагменты листов, микросхемы, провода и так далее). Общая концентрация меди в сплаве составляет 99,7%. Марка может содержать кислород в концентрации 0,007-0,008%. Помимо кислорода сплав может содержать некоторые другие элементы — сурьма, свинец, сера, мышьяк, серебро, цинк.

Заключение

Шина медная представляет собой металлическую пластину, которую можно устанавливать на электрощитки и различные силовые установки для создания системы заземления. Изготавливается из сверхчистых сортов металла, где концентрация меди должна составлять более 99%. Обратите внимание, что большое значение имеет концентрация кислорода в итоговом сплаве. Чем больше будет кислорода, тем хуже будет работать пластина. По техническим характеристиками различают — твердые, мягкие, с изоляцией, с круглым сечением и так далее.

Используемая литература и источники:

• Введение в энерготехнику / Эндель Ристхейн. — Таллин : Elektriajam, 2008.
• Заземление. Что это такое и как его сделать (часть 1) / Алексей Рожанков // Хабрахабр
• Кораблев В. П. Электробезопасность в вопросах и ответах. — М., Московский рабочий, 1988.
