Пресс листогибочный гидравлический: Листогиб гидравлический, листогибочный пресс купить

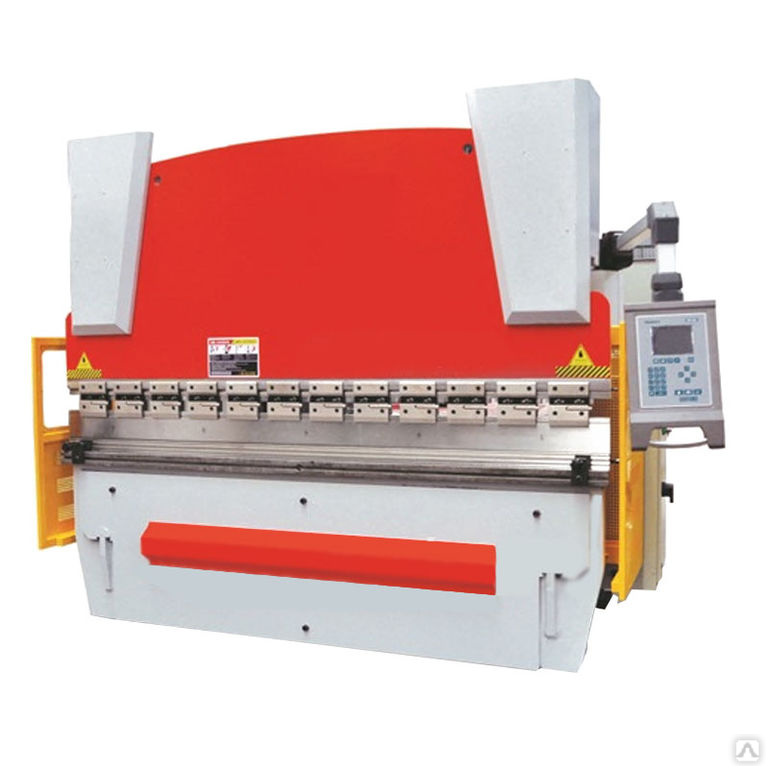

ИБ1432.50-21 Пресс листогибочный гидравлический

Завод ПромСтройМаш является непосредственным производителем ИБ1432.50-21 Мы производим и продаём Пресс листогибочный гидравлический ИБ1432.50-21 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ИБ1432.50-21 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ИБ1432.50-21 вы можете непосредственно у нас или у наших дилеров.Усилие 200т;
Ширина стола 5000мм;
Система ЧПУ Estun 21

• Характеристики
• Комплектация
• Описание

По Техническому Заданию заказчика прессы гидравлические листогибочные могут изготавливаться с шириной стола до 5000 мм, усилием до 200т, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания.

Пресс листогибочный гидравлический — предназначен для сгибания листового металла путём создания прямых гибочных усилий воздействующих на металл посредством гибочного инструмента(пуансон-матрица), пресса применяются для выполнения качественных повторяющихся гибов, например, при производстве фасадных кассет, металлических дверей, электрошкафов, приточно вытяжных систем, фильтров, облицовочных панелей и т.д.

Подробное описание: ИБ1432.50-21

Пресс листогибочный гидравлический имеет жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста и надёжна, применяется всеми мировыми производителями листогибочных прессов.

Управление гибочным прессом осуществляется при помощи оснащенного системой УЦИ Estun Е21, это промышленный контроллер с числовым программным управлением (ЧПУ), поддерживающей работу по двум осям Y / Х:

Ось Y отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (через торсионный вал синхронизируя и передовая движение).

Движение доступно в двух режимах режим настройки и рабочий режим, с отображением координат на мониторе:

Режим настройки – с остановкой пуансона в любой точке, в данном режиме осуществляется регулировка хода траверсы (движение механизмов продолжается пока удерживается соответствующая кнопка на пульте управления).

Рабочий режим – гибка на заданный угол (по заранее найденной координате Y, соответствующей необходимому углу, вычисляемой на станке в зависимости от толщины/марки металла) с возможностью настройки угла, т.е. работа c координатами инструмента (погружением/ходом ножа в матрицу) и изменением времени удержания.

Ось Х – фронтальное перемещение заднего упора (вперёд-назад), движение продолжается пока удерживается соответствующая кнопка на пульте управления.

Е21 позволяет создавать последовательность гибов и сохранять их в программы по 25 шагов, с последующим повторением, существенно уменьшающая стоимость без ущерба для высокой точности и производительности работ.

Е21 – с асинхронным двигателем для осей Y / X,

Датчик оптической линейки (установленной на станине станка) передаёт показания положения вала, при необходимости это положение по координате Y можно корректировать, регулируя любой из 2ух гидроцилиндров, ослабляя узел и выводя координату в необходимую точку/параметр при помощи УЦИ Estun Е21 — контроллер с числовым программным управлением (ЧПУ).

Регулировка по оси Y (ход траверсы) и X (ход заднего упора) осуществляется высокоточными двигателями от контроллера. Система позволяет отображать реальное положение осей станка и избавить оператора от вычислительных ошибок, возможность ввода значения математического ограничения движения механизмов (задних упоров и траверсы). Значения измеряемых координат отображаются на дисплее. Значение положения заднего упора гибочного станка поступает с датчика перемещения (энкодера), установленного на приводном винте ШВП. Положение траверсы гибочного станка отслеживается с помощью оптоэлектронных датчиков оптической линейки, установленной на станине станка (сигнал поступает на УЦИ преобразуясь в цифровое значение перемещения инструмента).

Высокая автоматизация работы станка обеспечивает высокую производительность и надёжность.

Ось R – механическое вертикальное перемещение заднего упора (вверх-вниз).

Ось V – механическая компенсация прогиба, обес­пе­чи­ва­ет по­сто­ян­ство уг­ла по всей длине ги­ба, вовремя при­ложе­ния уси­лия верх­ней бал­ки по оси Y.

Листогибочный гидравлический пресс HPB-К с ЧПУ

1. Конструкция станка:
Резка заготовок осуществляется на автоматической линии лазерного раскроя. Сварка производится на роботизированной линии. Далее рама станка подвергается термической обработке для исключения остаточных напряжений, придания большей жёсткости станины и сохранения правильной геометрии листогиба при эксплуатации под большими нагрузками. Затем станина целиком направляется на финишную механическую обработку на обрабатывающем центре, что обеспечивает высокую точность размеров готового станка.
Листогибочный пресс имеет синхронизацию осей Y1 Y2 через торсионый вал с муфтой. Есть регулировка хода заднего упора и гибочной балки, настройка положения пальцевых блоков упора и цифровое отображение на экране ЧПУ его расположения. Простая и надёжная система ЧПУ E21 имеет возможность задавать программы с последовательностью гибки. Управление ходом по осям Y и X контролируются от ЧПУ. Ось R (ход пальцевых блоков по вертикальной оси) – перемещается вручную. Возможна точная подстройка положения заднего упора. Станина сварена из конструкционной стали марки Q235 и включает в себя следующие основные элементы: боковые стойки, рабочий стол,верхняя балка, опоры.

2. Гидросистема:

Гидросистема производство Германия, отличается надёжностью и имеет малые размеры. Применено два режима работы: свободный (быстрый) и рабочий (медленный). Гидроцилиндр изготовлен из стали 45 с операциями закалки, отпуска, чистовой расточки, экструзии (прочность выше, чем у стали типа А3)

3. Синхронизация осей и компенсация отклонения пуансона:

На листогибочном прессе для синхронизирования перемещения гидроцилиндров используется торсион с размыкаемой муфтой, обеспечивающей легкую корректировку параллельности верхней балки и рабочего стола. Верхний инструмент имеет механизм корректировки угла при отклонении с помощью специальных клиновидных вкладок.

4. Компенсация прогиба стола (пассивная система бомбирования)

У станка нижняя балка не цельно сваренная, как у многих других листогибов, а составляет специальную систему из элементов, которая обеспецивает равномерное распределения нагрузки на балку. У станков с длиной гиба до 2500 мм описанное инженерное позволяет не применять устройств компенсации прогиба и при этом выполнять качественную гибку на всей длине.

5. Система ЧПУ ESTUN E21 имеет:

— Выбор единиц измерения дюйм/мм

— Сохранение до 40 программ по 25 шагов в каждой

— точность перемещения по осям 0,1 мм

— ручной режим гибки

— диагностика ошибок

6. Задний упор:

Привод заднего упора представляет собой асинхронный электродвигатель, перемещающий каретку заднего упора посредством ШВП по линейным направляющим, на каретке расположены регулируемые пальцевые блоки.



7. Защитные экраны

Листогиб имеет защитные экраны по периметру, при открытии которых питание автоматически выключается.



8. Устройство передней поддержки листов:

С передней части листогиба находятся подвижные каретки с горизонтальными опорами для листа.



9. Электрошкаф

Электрошкаф имеет компактные размеры. В электросистеме используются проверенные компоненты фирмы Schneider (Франция).





10. Система крепления инструмента AMADA-PROMECAM

На листогибе используется универсальная система закрепления пуансонов – AMADA-PROMECAM, что обеспечивает, экономию времени и средств при замене гибочного инструмента. Механизм крепления матрицы обеспечивает возможность установки цельных матриц любой ширины и конфигурации, также возможна установка подложек матриц для использования инструмента и других производителей.











Пуансон (5 сегментов по 500 мм)                                                                       Многоручьевая матрица цельная























Получаемые профили (некоторые профили возможны только при использовании дополнительного инструмента)



Технические характеристики:

теги:

пресса листогибочные гидравлические с чпу, купить листогибочный пресс, листогиб гидравлический купить, листогибочный гидравлический пресс HPB-К с ЧПУ, пресс листогибочный гидравлический, листогиб гидравлический, листогибы по металлу гидравлические, листогиб гидравлический с чпу, листогибочный гидравлический пресс HPB-К с ЧПУ E21, пресс гидравлический листогибочный цена, листогиб гидравлический цена, пресс гидравлический листогиб, листогибочный гидравлический пресс HPB-К, пресс листогибочный чпу, листогибочный пресс hpb, гидравлический гибочный станок

Высокофункциональные электрические и гидравлические листогибочные прессы

Технология гибки может упростить рабочий процесс, оптимизировать потребление энергии, минимизировать повседневные эксплуатационные расходы, увеличить скорость производства и добиться большей эффективности работы.

Вот почему MC Machinery предлагает самый широкий в отрасли выбор листогибочных прессов с ЧПУ, грузоподъемностью от 40 до 2000 тонн и числом осей от трех до 11. А с интеллектуальными, дополнительными функциями и опциями, включая программное обеспечение DiamondSoft® с автоматическим набором инструментов, проверкой столкновений, компоновкой инструментов, отчетами о сгибах и редактированием заднего упора, наша технология не имеет себе равных.

Лучше всего то, что мы обеспечиваем каждую машину лучшим в отрасли обслуживанием и поддержкой.

Электрические листогибочные прессы

Электрические листогибочные прессы Mitsubishi известны своей скоростью, эффективностью и надежностью.

УЧИТЬ БОЛЬШЕ

Гибридные листогибочные прессы

Этот гибридный листогибочный пресс Mitsubishi с двойным приводом быстро справится с любым проектом благодаря своей высокой скорости и энергоэффективности.

УЧИТЬ БОЛЬШЕ

Гидравлические листогибочные прессы

Высокая производительность, высокая производительность гибки и интуитивно понятное управление в экономичном корпусе.

УЧИТЬ БОЛЬШЕ

Автоматизация листогибочного пресса

Информация в режиме реального времени от этого революционного устройства смены инструмента Mitsubishi позволяет любому оператору листогибочного пресса работать с максимальной отдачей.

УЧИТЬ БОЛЬШЕ

Электрические листогибочные прессы

Наши энергоэффективные, полностью электрические листогибочные прессы Mitsubishi серии BB обладают функциями повышения производительности, которые идеально подходят для удовлетворения и даже превышения жестких требований, предъявляемых к современным производителям.

Листогибочные прессы серии BB представляют собой идеальное сочетание серьезной мощности гибки и экономичной работы без ущерба для качества или производительности.

Просмотр моделей

Гибридные листогибочные прессы

Ищете идеальное сочетание серьезной мощности гибки и экономичной работы без ущерба для качества или производительности?

Гибридные листогибочные прессы Mitsubishi серии BH имеют запатентованную конструкцию с двойным приводом, которая сочетает в себе лучшие качества гидравлической и электрической гибки: производительность, точность, высокую скорость движения, надежность и превосходную экономию энергии.

Просмотр моделей

Гидравлические листогибочные прессы

Наши листогибочные прессы ADIRA серии PA и PH, начиная от гидравлических начального уровня и заканчивая полностью индивидуальными решениями для тяжелых условий эксплуатации, удовлетворяющими любые ваши требования к формованию листового металла. вершина отношения фунтов к производительности для промышленной гибки.

В дополнение к своим надежным производственным возможностям листогибочные прессы серий PA и PH оснащены интуитивно понятными органами управления, которые снижают нагрузку в повседневной работе для операторов любого уровня квалификации.

Просмотр моделей

Автоматизация листогибочного пресса

Листогибочный пресс, оснащенный устройством автоматической смены инструмента (ATC) Mitsubishi, может управлять и оптимизировать рабочий процесс, экономя время, деньги и труд. Избегайте и активно предотвращайте дорогостоящие простои и дефекты продукции. Настройте свой магазин с помощью непревзойденной программируемости, функциональности и облачной информации о машинах в режиме реального времени. Какой бы ни была задача, есть решение для автоматизации, которое может помочь.

View Models

Betenbender 8 ′ x 120 тонн Гидравлический пресс -тормоз

Betenbender 8 ′ x 120 тонн гидравлический пресс -тормоз

9002

Модели: 8 r1000 2

29002

. в США

Описание:

Он универсальный, точный, надежный, простой в эксплуатации и обслуживании. Именно так компания Betenbender производит листогибочные прессы. Каждая машина отличается удобным управлением для максимальной производительности и простотой обслуживания для максимальной производительности

Компания Betenbender делает все возможное, чтобы создать листогибочный пресс, который работает надежно, точно и остается таким долгие годы. /4″

Глубина горловины: 8″

Высота в открытом виде: 14″

Высота в закрытом виде: 6″

Высота кровати: 37″

Расстояние между корпусами: 78 1/2″ Ширина верхней рамы:

3

3″

Ширина верхних торцевых пластин: 50″

Пресс (IPM): 40″

Быстрое приближение (IPM): 87″

Возврат в открытое положение: 115″

Гидравлическое давление: 2750 фунтов/кв. и Z

Двигатель: 20 л.с. / 230 В, 460 В / 3 фазы

Стандартные характеристики:

Простое и гибкое управление: используйте удобную панель управления с несколькими переключателями или 3-позиционный полностью защищенный ножной переключатель

Точность: Каждая машина Betenbender тщательно проверяется и тестируется. Параллельность между станиной и домкратом или под заданным углом поддерживается с помощью точных автоматических регуляторов выравнивания. Параллелизм поддерживается на уровне +/- 0,002″ на низкой скорости. Нижняя точка поворота ползуна контролируется точными концевыми выключателями, расположенными вне станины. Это изолирует отклонения корпуса, которые могут повлиять на точность. Расположенный сбоку маховик устанавливает нижний предел хода ползуна. Микрометрическая регулировка на конце управления позволяет наклонять или располагать плунжер параллельно. Система управления станиной отслеживает фактическое расстояние между ползунком и станиной, гарантируя воспроизводимость результатов независимо от износа штампа или отклонения торцевой пластины

Универсальность: Листогибочные прессы Betenbender имеют длинный, полный рабочий ход; регулируемая длина и выбираемые комбинации скоростей; регулируемая высота для короткого хода.
