Принцип действия анкерных болтов: применение, нагрузки, особенности

Анкерный болт — это крепежная деталь высокой прочности, встроенная в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление. Также анкерные часто называют литыми, исходя из специфики их производства. Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции. Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.

Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.

Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.

Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.

С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.

С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.

Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

#PRODUCTS#
Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;

сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;

латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

возведения колонн;

строительства балок, перекрытия плитами;

оконных и дверных проемов;

козырьков и навесов;

строительства сооружений;

подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

обозначить размещение детали;

просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;

устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения. Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;

расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;

эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;

простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;

с помощью анкерных болтов можно укреплять существующие конструкции;

устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.

Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;

вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;

изгиб болтов. Чаще всего случается во время монтажа;

плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.

Анкерный болт с гайкой Tech-Krep 10х97 мм в Севастополе за 29.44 руб. в наличии

Анкерные болты с гайкой Tech-Krep 10х97 мм применяются для установки в бетоне, в кладке из полнотелого кирпича и пpиpодном камне. Материал: углеpодистая сталь холодного фоpмования. Оцинкованная ≥ 5 мкм.

Используется для сpедних нагpузок, может устанавливаться на небольшом pасстоянии от дpугих анкеpов и кpая бетона. Устанавливается в предварительно просверленное отверстие.
Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Анкерные болты с гайкой применяются для крепления самонесущих, ненесущих конструкций, металлических, деревянных балок пеpекpытия, фасадных систем, инженерного оборудования. Широко используется для монтажа подвесных инженеpных коммуникаций.

Преимущества анкера с гайкой Tech-Krep:

малые межосевые расстояния;
малые расстояния до края;
быстрый сквозной монтаж;
нагрузка может быть приложена сразу после монтажа;
подходит для применения в различных базовых материалах благодаря принципу расклинивания.

С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие. При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия. В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

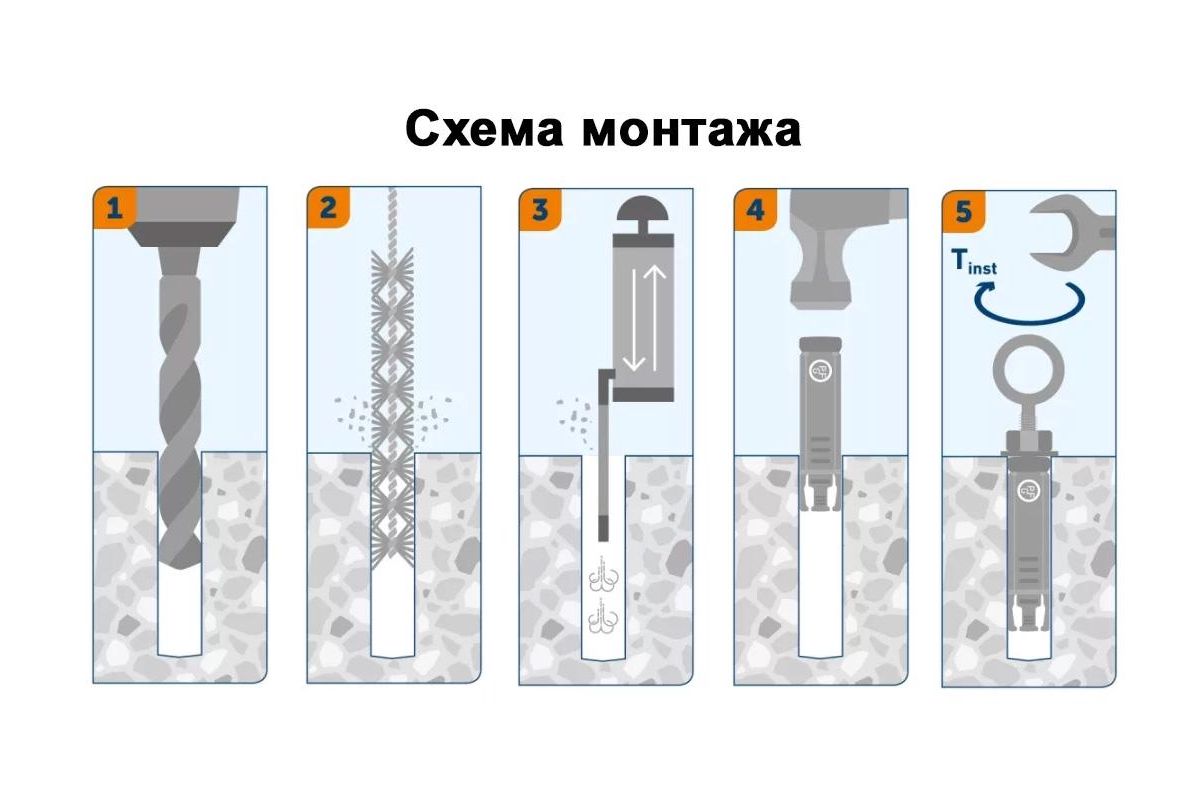

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Анкер имеет большую зону расклинивания, которая позволяет производить монтаж в основания низкого качества, например, при работах в зданиях старой постройки, а также, когда сложно определить структуру материала основания. Еще одно преимущество анкерного болта в том что его можно монтировать электроинструментом, например гайковертом или ключом с головкой.

Вы можете смело использовать анкеры Tech-Krep для ремонта и строительства, и быть уверены в прочности полученного соединения!

В полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

Крепеж | Анкерный крепеж | Как работают анкерные крепления | Крепеж для бетона

Крепеж в строительстве называется анкерным креплением. Это связано с тем, что в большинстве случаев они соединяют что-то с базовым материалом , таким как бетон или кирпич, подобно тому, как якорь корабля вонзается в морское дно и не позволяет кораблю двигаться.

В большинстве случаев анкерные крепления устанавливаются путем просверливания отверстия в основном материале. Отверстие немного больше, чем застежка. Затем анкер вставляется в отверстие в правильном порядке. Расстояние, на которое анкер проникает в основной материал, называется глубина анкеровки .

В основном существует два типа анкерных креплений: механические анкерные крепления и химические анкерные крепления. Каждый из них описан более подробно ниже.

Анкеры необходимы для сопротивления силам в двух направлениях. Силы отрыва действуют в направлении оси крепежного изделия. Силы сдвига — это силы, действующие под прямым углом к оси крепежного изделия.

механические анкерные крепления

Механический анкерный крепеж HILTI. Синяя метка указывает на минимальную глубину, на которую должен быть установлен анкер.

Механические анкерные крепления используют трение для фиксации на месте. Самый распространенный тип анкера предназначен для расширения в диаметре при вдавливании в отверстие. Это расширение плотно сжимает основной материал и обеспечивает прочную фиксацию анкера на месте.

Аналогично дюбелям (также называемым дюбелями или дюбель ) используются при ввинчивании вещей в стену. Сначала просверливается отверстие и вставляется дюбель. Штепсельная вилка представляет собой небольшой кусок пластика, дерева или любого материала, который является слегка гибким и сжимаемым. Затем с усилием вставляется шуруп, в результате чего дюбель прижимается к основному материалу, когда он вдавливается в узкий зазор между шурупом и стеной. Эта толкающая сила фиксирует винт на месте и не дает ему выпасть.

В механических анкерных креплениях диаметр просверливаемого отверстия имеет решающее значение. Это должно быть правильно. Если он слишком велик, анкер может не ухватиться за края отверстия в достаточной степени и может выйти из строя при воздействии нагрузки.

Химические анкеры

Химический анкерный крепеж HILTI нового поколения. Химическое вещество застывает вокруг канавок в анкере, прочно удерживая его на месте.

В химических анкерных соединениях используется специальный клей, чтобы вставить анкер в отверстие. Во-первых, сверлится отверстие, которое обычно примерно на 4 мм больше, чем болт. Необходимо тщательно удалить всю пыль и мусор из отверстия. Затем он заполняется химическим клеем. Затем вставляется болт. Клей должен полностью заполнить зазор между анкером и отверстием и должен вытекать из отверстия при вставке болта.

Затем химикат затвердеет — быстрозатвердевающие химикаты могут затвердеть через час, в то время как более распространенные могут занять 24 часа — и только после того, как он затвердеет, можно прикладывать нагрузку к анкеру .

Химическое вещество (технически называемое эпоксидной смолой) продается в виде двухкомпонентной упаковки. Оба компонента вставляются в дульный срез прикладного пистолета. Рабочий нажимает на спусковой крючок, который выталкивает оба компонента в длинное пластиковое сопло, которое также смешивает их вместе, прежде чем смешанная смола выйдет из наконечника сопла.

Ручной пистолет для смолы HILTI; нажатие на спусковой крючок проталкивает два компонента через сопло, которое смешивает их вместе и выталкивает смешанную смолу из наконечника.

Двухкомпонентный химический клей HILTI для крепежа. Химикаты проталкиваются через инъекционный пистолет, который тщательно перемешивает их перед введением в скважину.

механическое или химическое анкерное крепление —

что выбрать?

Хотя тип анкерного крепления имеет свои особенности, основные различия между химическими и механическими креплениями перечислены ниже:

Скорость: вы можете прикладывать нагрузки к химическим крепежным элементам только после того, как химические вещества затвердеют, тогда как к механическим крепежным элементам можно прикладывать нагрузки сразу после установки. Так что для критичных к скорости предметов используйте механические крепления. Быстросхватывающиеся анкерные эпоксидные смолы (химикаты) затвердевают за 45 минут, обычные эпоксидные смолы — за 12–24 часа.

Гидроизоляция : механическая застежка имеет небольшой зазор между застежкой и основным материалом. Если крепление было установлено снаружи, например, при креплении внешнего блока переменного тока, вывески или телевизионной антенны к зданию, то механическое крепление может вызвать утечку в здание. В химическом креплении химическое вещество заполняет пустоту между болтом и основным материалом, делая соединение водонепроницаемым. Поэтому используйте химические застежки для всех внешних креплений, а также в любых других местах, где утечка является фактором.

Нагрузки : ни один тип крепежа не может выдержать большую нагрузку, чем другой. Как химические, так и механические крепежи доступны в широком диапазоне значений грузоподъемности.

Что такое анкерный болт Роула? Работа и использование

20 февраля 2023 г. 20 февраля 2023 г.

| 12:34

Анкерные болты имеют различное промышленное применение, часто используются для крепления конструкций, машин и оборудования к бетону. Анкерные болты Rawl специально разработаны для этой цели и обладают рядом преимуществ по сравнению с другими типами анкерных болтов. В этом сообщении блога мы обсудим анкерные болты, их многочисленные области применения и почему они являются лучшим выбором для вашего проекта.

Что такое анкерный болт Роула?

Необработанный анкерный болт — это тип крепежа, специально предназначенный для крепления объектов к бетонным или другим каменным поверхностям. Они состоят из двух компонентов: расширительного щитка, вставляемого в предварительно просверленное отверстие в поверхности каменной кладки, и гайки с шайбой, затянутых на открытом конце болта. Когда гайка затягивается, она вытягивает расширительный щит наружу, прижимая его к краям отверстия в поверхности каменной кладки. Это создает невероятно прочную связь между защищенной конструкцией и опорной кладкой.

Как работает анкерный болт Роула?

Анкерные болты для направляющих обеспечивают дополнительную поддержку компонентов конструкции во время установки. Резьбовой стержень обеспечивает дополнительное сцепление при ввинчивании в бетонные или каменные поверхности, что позволяет им оставаться надежно закрепленными даже при экстремальном давлении или нагрузке. После правильной установки необработанные анкерные болты могут обеспечить большую устойчивость и поддержку фундамента вашего здания или других структурных компонентов.

Анкерный болт Rawl Используется

Анкерные болты Rawl могут использоваться в различных случаях, когда требуется прочная анкеровка. Общие области применения включают:

Крепление колонн или балок из конструкционной стали к бетонному фундаменту.
Крепление крупного оборудования, такого как насосы или генераторы, к бетонному полу.
Крепление подпорных стен или настилов к бетонным основаниям.
Крепление металлических труб или кабелепроводов к стенам или потолкам.

Почему стоит выбрать анкерный болт Rawl?

Анкерные болты Rawl обладают многочисленными преимуществами по сравнению с другими типами крепежа, когда речь идет о закреплении объектов на месте. Их невероятно легко установить — все, что вам нужно, это дрель и гаечный ключ, — что делает их идеальными для проектов «сделай сам», когда время ограничено. Кроме того, необработанные анкерные болты обеспечивают превосходную удерживающую способность по сравнению с обычными гайками и болтами, что делает их идеальными для тяжелых условий эксплуатации, таких как перечисленные выше. Наконец, необработанные анкерные болты имеют антикоррозионное покрытие, обеспечивающее долгий срок службы даже в суровых условиях.

Заключение

Выбор правильного типа крепежа для вашего проекта может существенно повлиять на производительность и долговечность. Для проектов, требующих превосходной прочности анкеровки, анкерные болты являются отличным выбором благодаря простоте установки и превосходной удерживающей способности по сравнению с традиционными гайками и болтами.
