Сверление под углом — РИНКОМ


Содержание


Сверление под углом


  1. Приспособления для сверления отверстий под углами

    1. Направляющие приставки для сверления отверстий под углами

    2. Кондукторы для сверления отверстий под углами


  2. Что можно использовать в домашних условиях

    1. Металлический уголок

    2. Удлиненная гайка


  3. В заключение

Сверление под углом


При изготовлении различных деталей и изделий иногда возникает необходимость в сверлении отверстий под углами. При этом точность должна быть максимальной. Достичь этого без использования специальных приспособлений сложно по следующим причинам.


  1. Осевое вращение инструмента сопровождается усиленным трением на режущих кромках. Оно стремится сдвинуть сверло в сторону. Особенно это заметно при начале сверления отверстий под прямым или иными углами. Усугубляет ситуацию кривизна обрабатываемой детали или заготовки. Накернивание помогает не всегда.


  2. Точное направление выдержать очень сложно. При сверлении отверстий под углами, отличными от 90° это практически невозможно.


  3. В процессе сверления отверстий сверло может отклониться в сторону. Это происходит под воздействием силы, возникающей по причине неравномерного трения о поверхности.


  4. Сложность повышается до максимального уровня при необходимости просверлить под углом отверстие большого диаметра.


Снизить влияние вышеперечисленных негативных факторов помогает использование различных приспособлений. Для сверления отверстий под углами применяют приставки и кондукторы (они в зависимости от конструктивных особенностей могут называться накладками и шаблонами), а также подручные средства.

Приспособления для сверления отверстий под углами


Начнем с описания приставок.

Направляющие приставки для сверления отверстий под углами


Приставки для сверления отверстий под углами представляют собой конструкции, состоящие из:


  1. станин;


  2. направляющих;


  3. перемещающихся по ним кареток, служащих для фиксации дрелей;


  4. рукояток.


Фотография №1: приставка для дрели


В станине имеется вырез под углом в 45°. Он предназначен для фиксации труб и цилиндрических заготовок.



Фотография №2: сверление цилиндрической заготовки при помощи приставки


Эти приспособления бывают бытовыми, полупрофессиональными и профессиональными.


  1. Устройства первого типа имеют лишь функцию регулировки наклона направляющих для установки нужного угла сверления. Удерживаются конструкции при помощи рукояток.


  2. Полупрофессиональные приставки для сверления отверстий под углом могут оснащаться такими дополнительными приспособлениями, как системы фиксации станин и регуляторы глубины сверления. В некоторых моделях есть возможность изменения угла сверления как вдоль, так и поперек плоскости заготовок. За счет наличия дополнительных приспособлений такие приставки получаются более громоздкими.


  3. Профессиональные модели. Также могут иметь различие дополнительные приспособления. Главное отличие профессиональных приставок — наличие в конструкциях собственных патронов для фиксации сверл. Такое решение повышает точность получаемых отверстий, а также продлевает сроки службы дрелей и сверл.



Изображение №1: профессиональная приставка для сверления отверстий под углом

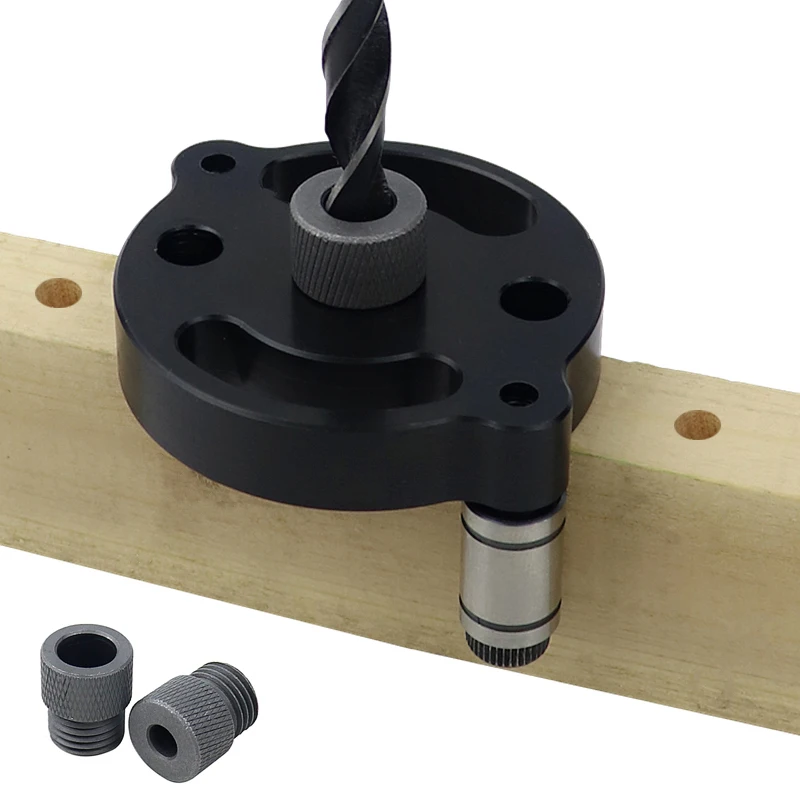

Кондукторы для сверления отверстий под углами


Кондукторами (или шаблонами) называют различные по конструкции вспомогательные приспособления, которые используют при необходимости сверления точных отверстий различных диаметров в металле и иных материалах под различными углами.


Устройства делятся на 2 основных типа.


  1. Кондукторы, предназначенные для сверления отверстий под прямыми углами.


  2. Приспособления, для сверления отверстий под острыми и тупыми углами.



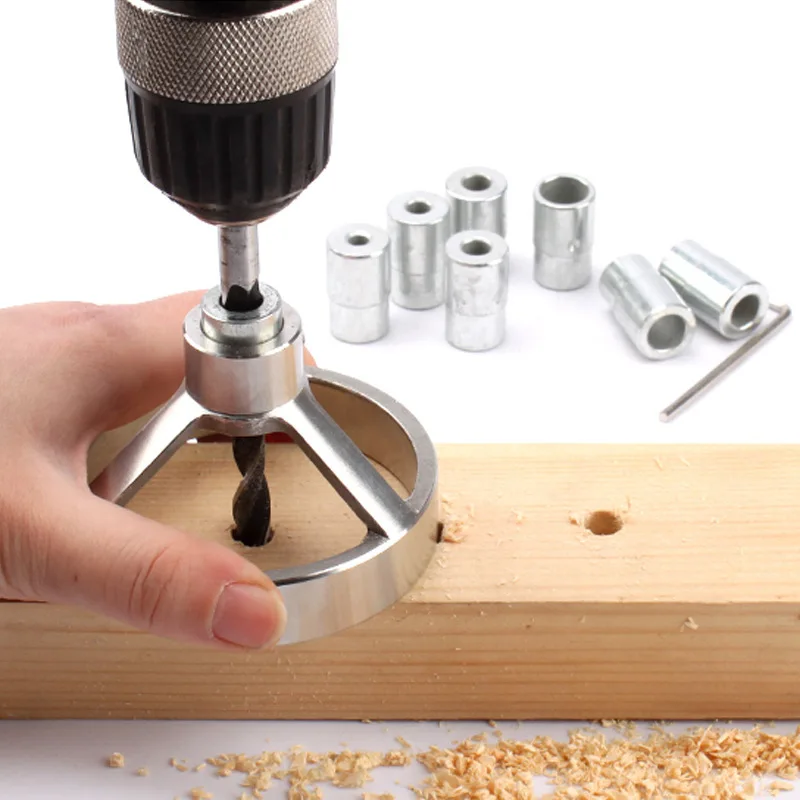

Фотография №3: накладной кондуктор для сверления отверстий под прямыми углами


Кроме того, кондукторы для сверления отверстий под углами делятся на различные типы по двум критериям.


1. Сфера применения.


  1. Универсальные. Стандартные модели, изготовленные из стали. Подходят для решения большинства задач.


  2. Мебельные. Предназначены для сверления отверстий для сборки мебели, ее монтажа, крепления фурнитуры и пр.


  3. Кондукторы для коронок. Это специальные модели, предназначенные для сверления отверстий под углами не обычными сверлами и бурами, а алмазными коронками больших диаметров.


  4. Приспособления для сверления кафеля и плитки. Оснащены системами подачи воды для охлаждения алмазных сверл.


  5. Трубные модели. Предназначены для сверления цилиндрических заготовок.


2. Способ применения.


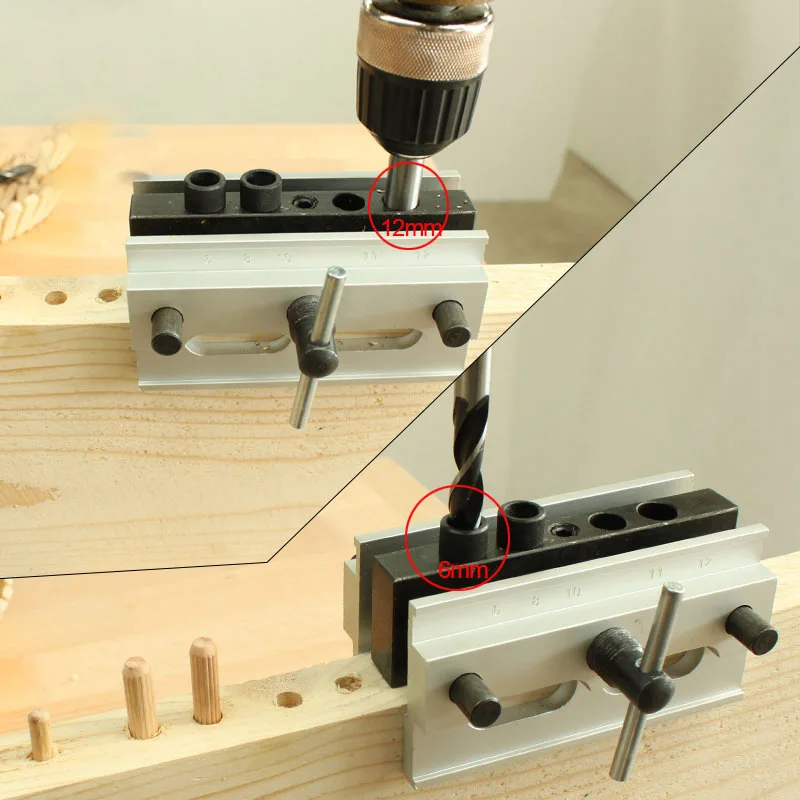

  1. Накладные. Такие кондукторы для сверления отверстий под углами используют при обработке заготовок с плоскими поверхностями. Приспособления удерживают руками или надежно фиксируют.


  2. Скользящие. Такие приспособления не закрепляются. Их при использовании удерживают руками.


  3. Поворотные. Их применяют при сверлении отверстий в деталях цилиндрических форм. Направление сверления задается при помощи втулок. Оно может быть вертикальным, горизонтальным и наклонным.


  4. Опрокидываемые. Такие кондукторы для сверления под углами применяют при необходимости работы в различных плоскостях.


  5. Закрепляемые. Они надежно крепятся к обрабатываемым поверхностям. Это удобно, но ограничивает свободу действий.



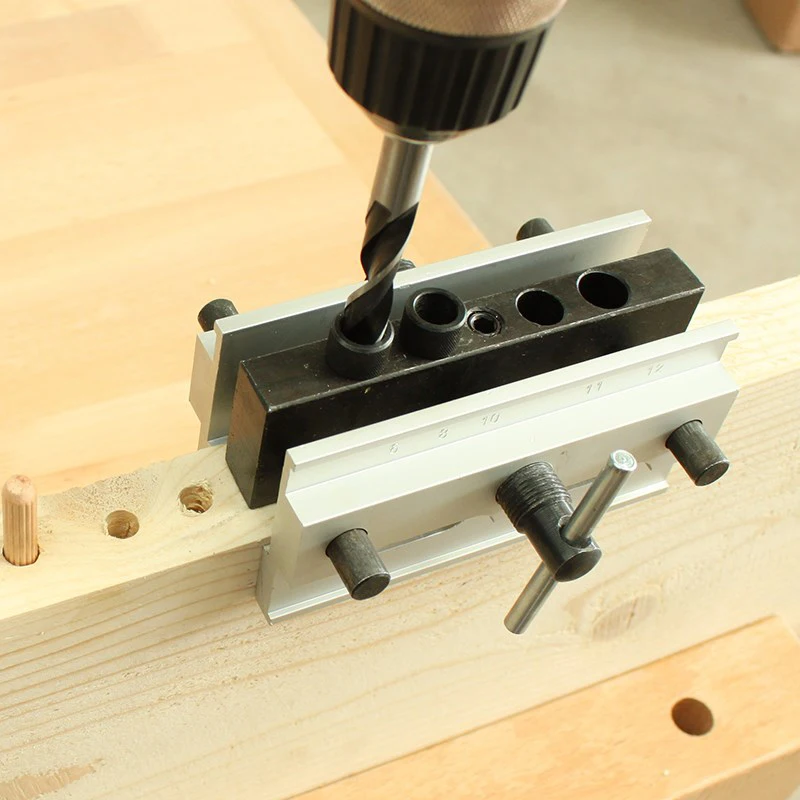

Изображение №2: сверление металла с применением кондуктора

Что можно использовать в домашних условиях


В домашних условиях обычно приходится сверлить отверстия под прямыми углами. Для повышения точности можно воспользоваться двумя эффективными подручными средствами.

Металлический уголок


Это самое распространенное приспособление для сверления отверстий под углом 90°. Используется оно так.


  1. Сделайте разметку при помощи керна.


  2. Возьмите дрель и установите сверло в центр будущего отверстия.


  3. Приложите уголок к сверлу так, чтобы он соприкасался с инструментом обеими сторонами.


  4. Просверлите отверстие требуемой глубины.

Удлиненная гайка


Отверстия, полученные сверлением металла под прямым углом при помощи удлиненной гайки, также имеют высокую точность. Операция предполагает лишь удерживание приспособления нужного диаметра при сверлении с центрированием сверла в намеченной точке.

В заключение


Как видите, сверлить отверстия под углами можно при помощи различных приспособлений. Лучшие варианты — профессиональные приставки и закрепляемые кондукторы.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

27 апреля 2022

Как выбрать сверло

26 февраля 2022

Углеродистая сталь

10 января 2022

Сверление рельс

9 декабря 2021

Способы заточки ступенчатых сверл

Все статьи

Как сделать дешевое приспособление для точных повторных операций

Ой, надо просверлить кучу отверстий, все таки на 8 частей. Как больно! И мне нужно вырезать эти остальные 5 частей, чтобы они совпадали. Какая трудность измерять, маркировать и резать каждый! Есть ли хороший способ облегчить работу? Может быть, с дешевым приспособлением, чтобы действительно ускорить процесс.

Что ж, мне может понадобиться дешевая сантехника!

Удерживать детали на месте для повторных операций несложно, особенно когда приходится повторять один и тот же процесс снова и снова. Эй, просто сделайте быстро дешевое приспособление, чтобы вам нужно было только измерить и отметить первое!

Приспособления (или приспособления, как их любят называть некоторые люди) могут быть довольно простыми, и они не должны быть красивыми. На изображении здесь показано простое приспособление для сверления. Это небольшой кусок металла, который нужно зажать одной губкой тисков. Тиски крепятся к столу сверлильного станка, так что повторное сверление становится простым вопросом смены частей. И вам не нужно измерять снова.

В этом случае мне пришлось просверлить одно и то же отверстие в 12 частях. Тщательно измерьте первую деталь, затем закрепите ее в тисках на столе сверлильного станка. Начните сверлить, перемещая тиски по столу, пока отверстие не окажется в идеальном положении. Далее все останавливаем и аккуратно зажимаем тиски к столу. Используйте 2 зажима на тисках, чтобы они не болтались. (На этом фото это большие серебряные наконечники, но на фото не виден весь зажим.)

Затем приложите небольшой кусок металла к краю 1-й детали и закрепите его в тисках. челюсть (как с маленьким оранжевым зажимом). Закрепив тиски на месте и закрепив новый стопор на губках тисков, просто снимите первую заготовку и вставьте следующую, надежно удерживая ее до упора. Удерживая новую заготовку на месте, просто закройте тиски. Для остальных 11 штук измерения или маркировка не требуются. Лучше всего, когда сверление сделано, все части одинаковы. Это то, что мы хотели, верно?

Быстрый в изготовлении, простой в использовании

Если я потрачу несколько минут на настройку шаблона, он сделает все измерения за меня. Конечно, это занимает несколько минут, но в основном это быстро по сравнению со всеми измерениями, маркировкой и возней, чтобы сделать все отверстия правильно. При использовании приспособления все детали выходят точно так же, как и первые, поэтому потратьте некоторое время и идеально отрегулируйте первую деталь.

Поскольку приспособления (или зажимные приспособления) — это простая уловка, облегчающая жизнь, я использую их постоянно. Приспособления и приспособления используются для сверления, пиления, шлифования, сварки и многих других применений.

Креативность тоже окупается. Поместите удлинитель или дополнительный стопор на стол, как на втором фото. Угловой блок (белый) обычно не предназначен для такого рода вещей, но размещенный таким образом, он обеспечивает идеальную остановку. Это одно дешевое приспособление работало на всех 4 углах пластин крановых болтов, потому что все они одинаковы по отношению к углу. Несмотря на то, что вся стопка пластин была просверлена сразу, это приспособление позволяло просто перевернуть стопку и удерживать их все в одном ряду.

Сделайте дешевое приспособление из обрезков

В качестве другого примера на следующем фото показано простое дешевое приспособление для отрезной пилы. Все это сделано из подручных материалов из магазина — короткий кусок фанеры и несколько коротких кусочков 2×4.

Прикрутите пилу к доске, как этот кусок фанеры. Аккуратно отметьте первую деталь, затем идеально выровняйте ее на пиле. Держите его в безопасности. (Вы можете воспользоваться помощью второго человека или прикрепить его к пиле.)

Две дополнительные детали (деревянные бруски 2×4) свинчиваются вместе в форме буквы «L». Эта буква «L» позволила легко прикрутить фанеру к фанере в нужном месте, при этом высокий конец «L» едва касался конца первого куска, который необходимо отрезать. Это так просто. Каждый кусок, который нужно вырезать, теперь имеет одинаковую длину, просто подтолкните его к деревянному блоку, а затем отрежьте. Для этого проекта 160 отрезков трубы из ПВХ имеют одинаковую длину для проекта Eagle Scout Service.

Проявляйте творческий подход

Простые приспособления, подобные приведенным на этой странице, подходят практически для любого типа резки, сверления, сварки, покраски, шлифования и т.  д.  Это быстрый способ сделать несколько одинаковых деталей.

Этот пример в отрезной пиле делает приспособление видимым выравниванием, а не жестким упором. Продолжайте думать, потому что есть много способов использовать эти похожие идеи.

В другом методе первая деталь используется в качестве крепления для второй и более, как в этом примере, для сверления отверстий, чтобы они совпадали.

Хотя вышеприведенный акцент сделан на креплениях для повторяющихся операций, если детали большие или что-то немного неуклюжее, приспособление для удержания вещей на месте для одной операции также может улучшить проект. Хорошим примером является сварка деталей вместе, например, рама прицепа. Для чего-то подобного требуется одновременное удерживание многих деталей, что намного проще с правильным зажимным приспособлением.

Да, это может быть хлопотно, но результат того стоит. Действуй.

Кстати, не могу не сказать о необходимости множества отличных зажимов. Они помогают во многих вещах, особенно в создании быстрого, дешевого, эффективного и временного приспособления.

Удачи вам в создании дешевого приспособления для всех повторяющихся и сложных процессов.
