Как сгибать трубы и рамы самостоятельно

В этом посте мы поможем вам согнуть трубы и рамы, не тратя кучу денег на дорогие инструменты.

Первое, что вы должны сделать (чтобы предотвратить перекручивание трубки), это заполнить трубку песком. Вы можете закрыть оба конца трубы, сварив их или разбивая их с обеих сторон. Если у вас есть другой творческий способ сделать это, например, большая металлическая заглушка, это тоже подойдет.

Примечание: Если вы закроете трубу сваркой, убедитесь, что песок сухой (мокрый песок = превращение вашей трубы в скороварку = потеря лица). Убедитесь, что трубка/трубка заполнена до максимума.

Есть много способов согнуть трубку, и мы дадим вам низкобуджеты!

#1 — Fiesta (подходит для тяжелой гибки и прочных/больших труб)

Я хочу поговорить о Ford Fiesta. Да, маленький хэтчбек с четырьмя колесами. В частности, между регистрационными знаками J и N.

90 Получается, что задняя поворотная цапфа держится на четырех болтах, а задний барабан имеет, грубо говоря, четырехдюймовый радиус. По счастливому стечению обстоятельств четыре дюйма — это радиус, который нужен для изгибов рамы мотоцикла.

Один из самых неуловимых предметов оборудования, который вам понадобится для сборки или модификации рам, — это трубогиб. Гидравлические, которые вы видите в супермаркетах инструментов, являются трубогибами и не справляются с выдающейся работой по гибке труб. Так что я сделал один из заднего поворотного кулака и ступицы Fiesta, и, кажется, он гораздо лучше справляется с задачей гибки труб и не должен стоить больше 50 фунтов снаружи.

Сначала поймай свою Фиесту. Снимите одно из задних колес, а затем снимите колпачок с центра тормозного барабана, открутите гайку, которая держит барабан/ступицу, и снимите его, вы должны иметь в виду, что левое колесо имеет левосторонний нить.

За задней пластиной тормоза есть четыре болта, которые крепят поворотный кулак к балке. Открутив их, вы можете снять поворотный кулак и оставить задний тормозной диск на автомобиле.

Вам потребуется поворотная цапфа, барабан/ступица, болты крепления поворотной цапфы, стопорная гайка и крышка барабана/ступицы и не менее двух колесных гаек. Этот гибочный станок должен работать для труб с внешним диаметром 1″, 1 1/8″ и 1 ¼», но вам нужно будет сделать формирователь и ползунок для каждого размера, так что может быть выгодно взять другую втулку, пока вы там.

Необходимые материалы: около 14 футов коробчатого сечения размером 40 мм x 80 мм x 3 мм, фут коробчатого сечения размером 1 ¼ дюйма на 1 ¼ дюйма x 1/8 дюйма, фут трубы или трубы, которая над трубой, которую вы хотите согнуть, пластину диаметром ¼ дюйма и что-то длиной около 6 футов, чтобы сделать из нее ручку, а также различные другие ненужные вещи.

Подробнее

об этом здесь (мы взяли только часть истории, чтобы сделать этот пост более понятным)

#2 — Сгибатель дерева (маленький) (подходит для легкой гибки)

Здесь я показываю быстрый и грязный способ сгибания алюминиевых труб. Я документирую, как я построил новый носовой поручень для своей парусной лодки.

Шаг 1: Соберите приспособление

Здесь я обвожу нужную мне кривую на куске пиломатериала. Этот лом будет использоваться для изготовления приспособления для гибки. Я просто использую пару старых 2х4.

Ваша древесина должна быть несколько толще, чем диаметр трубки, которую вы хотите согнуть.

Шаг 2: Вырежьте пиломатериал

Просто вырежьте начерченный шаблон. Используйте ленточнопильный станок, если он у вас есть. У меня нет, поэтому я просто использовал лобзик. Отрежьте кондуктор так, чтобы он был немного меньше желаемой кривой. Это позволит пружинить трубку. Поскольку я использовал две части 2×4, я сделал небольшую косынку, чтобы скрепить их вместе (2-е фото). Подсказка: добавьте небольшой скос внутрь в нижней части разреза. Это предотвратит соскальзывание трубки с приспособления при изгибе.

Шаг 3: Не сгибайте так

Если вы это сделаете, то почти наверняка перегнёте трубку.

Шаг 4: Готово к сгибанию

Здесь вы можете видеть, что я беру кусок обрезков (из предыдущего разреза) и прикрепляю его к столу, чтобы закончить приспособление.

Вам нужно согнуть только с одной стороны, при этом убедитесь, что трубка поддерживается при изгибе. При изгибе старайтесь удерживать давление на кондукторе, а не на трубе.

Вы можете потренироваться с дешевым алюминиевым кабелепроводом, чтобы освоиться. Когда вы будете готовы, возьмите полированный материал.

Подробнее об этом И ПОСМОТРЕТЬ ВСЕ ФОТО здесь (мы взяли только часть истории, чтобы сделать этот пост более управляемым)

#3 — Сгибатель дерева (большой) (хорошо подходит для тяжелого сгибания )

Самодельный трубогиб из нержавеющей стали, предназначенный для гибки труб из нержавеющей стали 304 диаметром 7/8 дюйма (толщина стенки 3/64 дюйма). Им понадобился трубогиб, чтобы сделать специальный обтекатель (и, возможно, также верхнюю часть бикини) для нашей 20-футовой парусной лодки Cat Ketch. Стоимость была около 50 долларов США материалов и 6 часов работы. Около половины из 50 долларов было потрачено на фанеру и болты, а другая половина была потрачена на фрезу с круглым концом 7/8 дюйма. Намного дешевле и эффективнее, чем любые другие варианты, которые они исследовали.

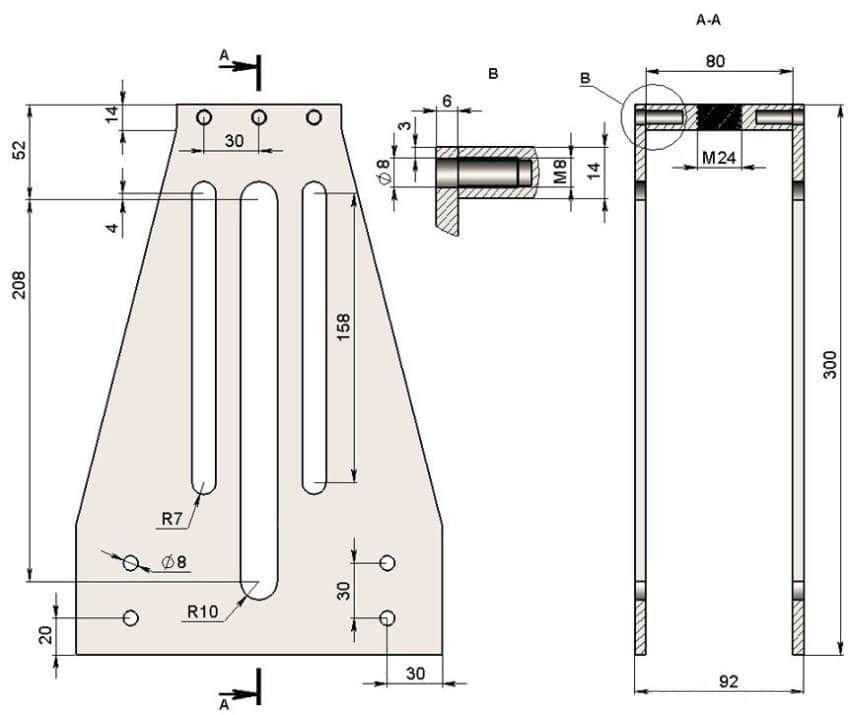

#4 — Небольшой трубогиб из металла

#5 — Изготовление собственного штампа для гибки труб

Дополнительную информацию в Википедии можно найти здесь

# 6 — Использование Cheap Bender

. чрезмерный изгиб. Трубка будет перегибаться, и вы можете НЕМНОГО предотвратить это, насыпав в нее песок, но не более того. Он не будет работать на тонких выхлопных трубах и т. д.
Плюс этих маленьких машинок: они довольно дешевы…

Вы также можете сделать это вручную (это работает только с маленькими, легкими и тонкими трубками) с помощью инструмента, такого как этот .

Мы надеемся, что это вдохновило вас на то, как сгибать трубы для ваших проектов кафе-рейсеров!

[Редактировать] Мы также нашли это в Интернете. Очень красиво и просто 🙂

Как согнуть древесину паром

Пропаривание — это эффективный метод размягчения или пластификации древесины (известный как гибка древесины паром), чтобы ее можно было формовать для ремесленных и промышленных целей, таких как производство мебели и деталей лодок. Специалисты подходят к этому методу по-разному, в зависимости от типа текстуры древесины и количества материала, задействованного в проекте. Процесс, рассчитанный по времени, заключается в размещении древесных отходов в ящике, который снабжается теплом с помощью парогенератора. После того, как деревянные детали обработаны паром, они становятся гибкими и сразу же готовы к формованию во время второй части процесса гибки паром с помощью приспособления и другого формовочного оборудования.

Пропаривание древесины Области применения:

Жилищное строительство: детали стульев и лестничные перила
Строительство лодок и кораблей: например, каноэ
Музыкальные инструменты, виолончель
Ободки для корзин

Как согнуть древесину. Выбор древесины и предварительная обработка

Как правило, перед началом процесса пропаривания древесина должна быть влажной, так как влажная древесина лучше всего передает тепло. Некоторые виды древесины уже имеют высокое содержание влаги, а другие необходимо предварительно замочить. Как правило, лиственные породы лучше подходят для пропаривания и гибки, чем хвойные. Эксперты отмечают, что древесина с поперечными волокнами более подвержена трещинам и общему разрушению при изгибе, чем древесина с прямыми волокнами, что следует учитывать перед обработкой древесины. Неочищенная древесина, имеющая влажный состав, является стандартной рекомендацией для пропаривания и гибки, хотя для различных применений требуется выбор твердой древесины. Какая древесина лучше всего подходит для гибки? Лесная служба США проверила свойства различных пород древесины на изгиб, и результаты показали, что белый дуб, каркас и красный дуб были признаны лучшими породами древесины для гибки паром, а мягкий клен, желтый тополь и твердый клен были оценены как наименее совместимые. с процессом гибки паром.

Процесс пропаривания: инструменты и время

Неотъемлемые инструменты, используемые для процесса пропаривания, включают: паровую коробку , генератор пара или тепла , термометр и шланг или другое устройство, которое будет соединять генератор с коробкой.

Паровые ящики могут быть изготовлены из дерева или из ПВХ трубы и должны полностью закрывать древесные отходы, чтобы пар мог насытить пиломатериал по всей длине. Некоторые профессионалы предпочитают соорудить в ящике полки, на которые будут опираться отдельные куски дерева, хотя это не является обязательным. Хотя коробка должна быть достаточно плотной, чтобы удерживать пар, в ней также должно быть отверстие, например, просверленное отверстие, чтобы пар мог обтекать древесину. Отверстия также имеют решающее значение, чтобы пар не стал летучим. Кроме того, многие паровые шкафы имеют дверцу, чтобы при необходимости можно было добавлять и удалять детали. Некоторые профессионалы предпочитают использовать мягкий материал, например тряпку, которая во время процесса действует как дверь.

Парогенераторы может быть коммерческим устройством, таким как чайник, скороварка или металлический газовый баллон. Генератор, который можно найти в большинстве хозяйственных магазинов, должен быть неиспользованным и чистым. Этот инструмент должен иметь возможность соединения со шлангом, который будет соединяться с отверстием в паровой камере. Мастера-самоделки предлагают прорезать отверстие в верхней части генератора (такого уже нет) и закрепить шланг большими гайками. Шланг можно подсоединять к горлышку чайника, но он должен быть плотно и правильно закреплен. Имейте в виду, что дрова следует помещать в ящик только тогда, когда в паровом ящике есть достаточное количество воды. Прерванный поток пара сильно повлияет на процесс нагрева.

Общее время пропаривания древесины, рекомендованное профессионалами, составляет один час пропаривания на каждый дюйм обработанной древесины. По данным Министерства сельского хозяйства, 212 градусов по Фаренгейту — достаточная температура для насыщения древесины, и это можно контролировать, поместив термометр в отверстие коробки. Процесс нагревания/пропаривания должен выполняться без перерыва, так как древесина может оказаться недостаточно пропаренной, что приведет к ее поломке. Если древесина пропаривалась положенное количество времени и трескается при изгибе, значит, она была недопарена. Чтобы этого избежать, профессионалы рекомендуют вставить в паровой бокс несколько пробных кусочков.

Как согнуть древесину паром — шаг за шагом (см. видео):

Поместите влажные обрезки дерева в паровой ящик. Некоторые профессионалы советуют замачивать пиломатериал как минимум за сутки до нагревания.
Внимательно следите за материалом и временем с помощью термометра и таймера. Убедитесь, что есть отверстие, через которое пар может проходить над деревянными частями и вокруг них.
Вставьте шланг или другое приспособление в парогенератор и подсоедините шланг к отверстию в контейнере для пара.
Пусть пар насыщается в течение определенного времени.
Немедленно удалите древесину для второй части процесса: гибки.

Процесс гибки древесины паром

Как правило, пропаренную древесину следует класть на зажим для гибки сразу же после ее извлечения из паровой коробки, чтобы предотвратить переломы.
