Просечно-вытяжной лист

Просечно-вытяжной лист (ПВЛ) изготавливается согласно ТУ 36.26.11-5-8.

ПВЛ прорезается и вытягивается из горячекатаной стали толщиной 4-6мм, холоднокатаной стали — толщиной 1,5-2мм и оцинкованной стали толщиной 0,7-0,8мм.

Стандартные размеры просечно-вытяжного листа: от 500 до 1250 мм, в толщину от 0,7 до 6,0 мм, длина может варьироваться в пределах 2 — 3,5 м в зависимости от потребности заказчика.

Металлический лист ПВЛ имеет ряд преимуществ:
•    облегчает конструкцию;
•    увеличивает площадь перекрываемых объектов;
•    обладает антискользящими свойствами;
•    обладает высокой светопроницаемостью и воздухопропускаемостью;
•    не задерживает грязь, мусор, снег и прочее.
Лист ПВЛ применяется для изготовления настилов и ступеней лестниц, решетчатых настилов, для конструирования площадок техобслуживания в газовой, нефтяной промышленности, в качестве арматуры для нанесения штукатурки, разнообразных ограждений, решёток отопительных батарей, на электростанциях и так далее.
Лист просечно-вытяжной по стоимости вполне экономичен. Исходным материалом для производства являются металлический лист или рулон. Из ПВЛ возможно изготавливать заготовки любого требуемого размера без снижения прочности. Технология изготовления ПВЛ из цельного листа стали подразумевает просечку заготовки с последующей вытяжкой. Для снижения возможных деформаций листа его дополнительно прокатывают через прессующие валки, при этом исчезает фактурность сетки, металл становится более плоским, зато возрастает устойчивость к деформациям. Просечно вытяжной лист на 80% легче по сравнению с цельным листом аналогичных габаритных размеров.
Производство просечно-вытяжного листа должно происходить в соответствии ТУ 36.26.11-5-8 нормативами. ТУ на просечно вытяжной лист требует от изготовителя соблюдения ряда технологических правил, а также накладывает ограничения на качество выпускаемых изделий.
Выпускаемая продукция не должна иметь трещин напряжения, разрывов металла длиной более 2 мм. Допустимые отклонения размеров просечно вытяжного листа не должны составлять более 10 мм по ширине изделия и 25 мм по длине изделия. Срезанный угол не может составлять более 1,5 градусов. Предельные отклонения по вытяжке, подаче, длине ячейки на выпускаемых просечно вытяжных листах ГОСТ не контролируются, эти показатели определяются параметрами режущего инструмента.
Ячейки просечно-вытяжного листа (ПВЛ) должны быть расположены вдоль направления волокон прокатки. Требования к геометрической точности при производстве ПВЛ:
•    предельные отклонения размеров не должны превышать ±10мм по ширине листа, ±25мм по длине листа мерной длины;
•    предельные отклонения по величине вытяжки, подачи, шага и по длине ячейки (3/4 шага) на готовой продукции не контролируется и должны обеспечиваться размерами режущего инструмента;
•    срезанный угол не должен превышать 1,5 градуса;
•    ПВЛ не должны иметь трещин напряжения длиной более 2 мм;
•    на одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговоренной в заказе.

Лист просечно-вытяжной производится из стального горячекатаного листа. При производстве ПВЛ, на горячекатаном листе сначала просекают отверстия продолговатой формы (прорези), затем специальное устройство вытягивает лист таким образом, что образуется ячейка требуемого размера. В процессе вытяжки происходит загиб краев ячейки на заданный угол. После того как ряд ячеек готов станок его прессует для устранения волны листа и придания ему конечной формы. Эти операции повторяются на листе многократно, в итоге образуя однородный просечно-вытяжной лист.

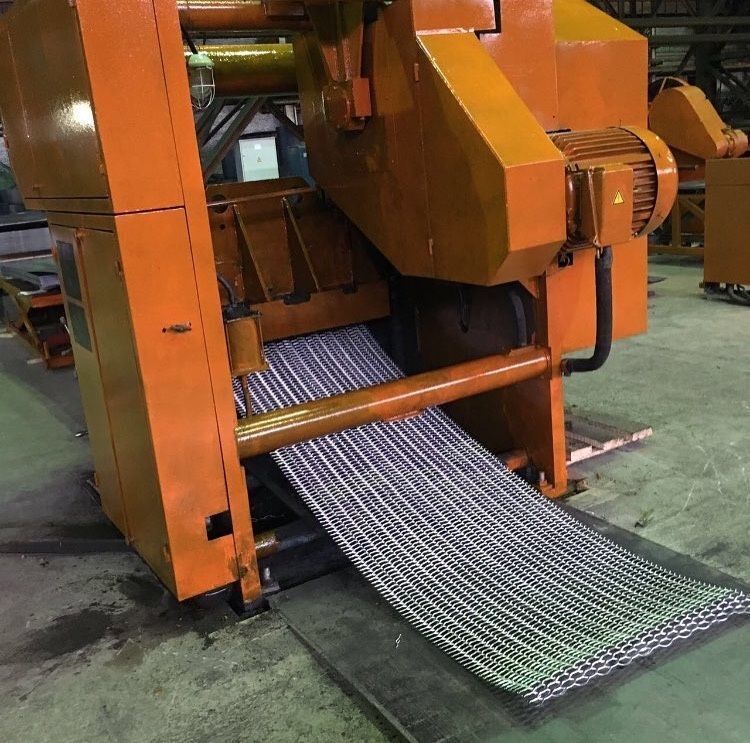

Существует несколько типов оборудования для производства ПВЛ. Некоторые виды оборудования производят просечно-вытяжной лист из рулонной горячекатаной стали, другие могут работать только с листом.
Станок, работающий с рулонной сталью, способен производить ПВЛ без технологического остатка, чем повышается экономическая эффективность производства и выгодность приобретения такого листа для потребителя.

ПВЛ применяется для:

  • изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на электростанциях, а также для стальных конструкций всех назначений. Лестничные ступени из ПВЛ используются во всех сферах строительства;
  • разнообразных ограждений по требованиям безопасности и эстетики;
  • изготовления ограждений садовых и дворовых участков, окон, квартир, балконов, веранд, отопительных батарей;
  • заделки смотровых, вентиляционных окон в станках, приборах, сельхозмашинах;
  • изготовления различной тары;
  • просеивания измельченной породы;
  • в качестве арматуры для нанесения штукатурки;
  • изготовления крепи при проходческих работах в шахтах и т.п.;
  • изготовления светорассеивающих ограждений на дорогах со встречным движением.




















Обозначение просечно-вытяжного листа с учетом ТУ36. 26.11-5-89 (ГОСТ 8706-78)Шаг ячейки просечно-вытяжного листа (В), ммРазмер просвета ячейки ПВЛ (СхА), мм х ммМасса 1 м кв. ПВЛ, кг

ПВЛ-203

50

18Х42

4,65

ПВЛ-204

50

17Х40

6,55

ПВЛ-204

125

42Х115

3,02

ПВЛ-205

125

38Х110

3,64

ПВЛ-304

50

13Х42

7,85

ПВЛ-305

50

11Х40

11,8

ПВЛ-406

125

34Х90

10,4

ПВЛ-406а

125

35Х100

9,21

ПВЛ-408

125

32Х85

13,6

ПВЛ-408а

125

33Х90

12,08

ПВЛ-506

125

34Х90

16,4

ПВЛ-506а

125

35Х100

14,4

ПВЛ-508

125

32Х85

20,9

ПВЛ-508а

125

30Х90

18,4

ПВЛ-510

125

28Х70

24,7

ПВЛ-510а

125

25Х80

21,7

Изготавливаем листы ПВЛ 304-310, 404,408,410, 502,504 – под заказ. Срок изготовления 2-7 дней в зависимости от загрузки цеха.
Мы всегда готовы предложить потребителю популярные  ПВЛ 406, 408, 506, 508,510 со склада в г.Екатеринбурге из наличия.

Если у Вас возникла потребность в просчено-вытяжном листовом прокате, Вы можете оставить заявку online  на нашем сайте, отправить на электронную почту [email protected] или позвонить нам по тел.: (343) 253-24-50, 233-85-25. Мы проконсультируем по всем текущим вопросам, поможем подобрать оптимальный вариант.

Применение просечно-вытяжного листа в строительстве :: «МеталлТорг»

17.10.2020

Кроме того, настилы и площадки из ПВЛ способны самоочищаться от грязи, наледи и снега благодаря рифленой поверхности и наличию в них отверстий. Дополнительное преимущество — более выгодная стоимость в сравнении с аналогами.

Особенности материала

ПВЛ имеет значительные отличия от других изделий листового металлопроката. В первую очередь это вес, который при одинаковых типоразмерах будет на 40-70% ниже, чем у цельных аналогов. Такая разница обусловлена особенностями производства.

В качестве заготовки для ПВЛ используется стальной лист, в котором делаются просечки определенной формы (в стандартном варианте «ромб» или «чешуя»). После чего полотно подвергается вытяжке со средним коэффициентом удлинения 1,7, за счет чего в полотне образуются ячейки. Полученная подобным способом металлическая сетка приобретает высокую жесткость, прочность и устойчивость к деформациям. Благодаря чему при строительстве усиление несущих конструкций не потребуется.

Производство ПВЛ регламентируется ТУ 36.26.11-5-89 (взамен ГОСТ 87-06-78). В соответствии с требованиями листы:

  • Могут изготавливаться из углеродистых сталей Ст3кп, Ст3сп и Ст3пс. Использование других марок допускается по согласованию с заказчиком, при этом качество и состав металла должны соответствовать ГОСТ 380-94.
  • Выпускаются с длиной от 500 до 1400 мм, шириной от 2 до 3,5 м.
  • Не должны иметь явных трещин и разрывов, размеры которых более 2 мм. Просечки должны выполняться только продольно, по направлению металлических волокон.

Не регулируются техническими условиями такие параметры, как максимальные показатели по вытяжке и длине ячей. Размеры просечно-вытяжного листа могут иметь незначительные отклонения — до 10 мм по ширине и 25 мм по длине.

Преимущества проката

Помимо прочности и небольшого веса у просечно-вытяжного листа есть и другие достоинства. Благодаря материалу изготовления и ячеистой структуре ПВЛ присущи:

  • Устойчивость к внешним агрессивным воздействиям. Материал практически без ограничений может использоваться как на улице, так и на объектах со сложными условиями эксплуатации Например, в нефтехимической или газовой промышленности.
  • Высокая декоративность. Ограждения, стены и решетки из ПВЛ не требуют дополнительной отделки, выглядят привлекательно и аккуратно.
  • Свето- и воздухопроницаемость. Материал обеспечивает достаточный уровень освещенности и вентиляции даже в закрытых конструкциях. При этом хорошо защищает от ветра.
  • Просматриваемость. Просечно-вытяжной лист часто используется на промышленных производствах для создания защитных ограждений вокруг станков и стационарных машин. Такое сооружение не только защитит людей от попадания в опасную зону, но и позволит контролировать режим работы оборудования.
  • Противоскользящие свойства. Эта характеристика особенно важна при изготовлении разнообразных настилов, производственных площадок, переходных мостиков, строительных лесов и других конструкций, где предъявляются высокие требования к безопасности передвижения.
  • Способность пропускать грязи и воду. Поверхность листа остается относительно чистой, даже если ПВЛ уложен в пешеходной зоне с высокой проходимостью.

Немаловажным фактором при выборе просечно-вытяжного листа является его бюджетная цена. ПВЛ отличается низкой материалоемкостью, что делает его наиболее выгодным вариантом в сравнении с аналогами.

Где используют просечно-вытяжной лист

ПВЛ применяется как в бытовой, так и промышленной сфере. Использование материала обычно не вызывает особых проблем: листы отлично свариваются, для работ не требуется привлечение дорогостоящей спецтехники. Благодаря высокой жесткости при монтаже не нужно предпринимать особых мер по усилению конструкции, приданию ей дополнительной надежности и устойчивости.

Основные области применения:

  • Гражданское строительство и ремонтно-восстановительные работы. В том числе армирование бетонных конструкций, черновых штукатурок, изготовление заборов, беседок, балконов, уличных лестниц и т.д.
  • Архитектура и внутренний декор интерьеров. При создании индустриального стиля, декоративной отделке стен, оформлении современных световых инсталляций.
  • Горнодобывающая, нефтегазовая промышленность. При сооружении шахт и тоннелей, укреплении их стенок, строительстве различных ограждений.
  • Дорожно-строительные работы. Производство светорассеивающих элементов для автотрасс.
  • Сельскохозяйственная отрасль. Изготовление вольеров, загонов и клетей, возведение заборов и ограждений.

Ознакомится с ассортиментом просечно-вытяжного листа можно на сайте компании «МеталлТорг». Предлагаем большой выбор проката всех востребованных видов и типоразмеров.

Возврат к списку

вес 1 метра и размеры просечно-вытяжного листа 406. Прочие характеристики. Листы 1000х2000 мм, 1000х3000 мм и другие виды

  1. Особенности
  2. Производственные нюансы
  3. Характеристики
  4. Приложения
  5. Правила приема
  6. Транспорт и хранение

Просечно-вытяжной лист представляет собой, по сути, мелкоструктурную решетку, напоминающую крупное сито. Его производство, несмотря на кажущуюся простоту, имеет ряд особенностей, определяющих его применение.

Особенности

406 Лист ПВЛ, например, считается одним из размерных вариантов. Размеры задаются не только для всего фрагмента листового материала в целом, но и для каждого из контурных отверстий, очертания которых напоминают чешую внешнего защитного покрова рыбы. Несмотря на мелкость выполненных ячеек, напоминающую структуру ажурной сетки, листовые изделия размера 406 характеризуются высокими прочностными характеристиками, приемлемой жесткостью, малым весом, а также пропусканием жидкостей, света, тепловых и воздушных потоков. Он служит своего рода фильтром грубой очистки для очистки жидкости – для этого его можно использовать на очистных сооружениях с ступенчатой ​​очисткой сточных вод.

Расшифровка маркировки может включать следующие обозначения (маркеры): шаг «С», подача «В», черта «А». Внешний вид сетки имеет достаточную привлекательность, поэтому ее можно использовать для дизайнерского оформления технических и даже помещений массового скопления людей. Несмотря на свою привлекательность, лист 406 имеет острые крошечные края, которые вынуждают людей, например, не прислоняться к стене. Экономически обоснованная стоимость этих изделий позволяет создавать конструкции с любым внешним видом и структурой, при этом металлоемкость снижается до 5 раз по сравнению с обычными листами из цельного материала. Одним из преимуществ ПВЛ является независимость гибкости от жесткости конструкции.

Ячейки выполнены в такой форме, что просечно-вытяжные заготовки не скользят.

Особенности производства

Лист просечно-вытяжной изготавливается по условиям ГОСТ 8706-1978. Рифленые и экструдированные края создаются одновременно. Металлические листы проходят через валы, выравнивая заготовки, предотвращая их изгиб хаотично и во всех направлениях; также исключена деформация при складывании листа в рулоны. Чтобы избежать этих повреждений, заготовки из просечно-вытяжного листа пропускают через станок, на котором работает блок ЧПУ. Помимо оцинкованной стали, ПВЛ изготавливают из алюминия, нержавеющей стали, любой малоуглеродистой стали.

Свариваемость листа особо не ограничивается, однако для изготовления каркасных заготовок применяются специальные методы, основанные на многоточечной сварке. Этот вид сварки предполагает одновременное присоединение большого участка любой из кромок по одной линии. Сколько ячеек выходит в ту или иную сторону от среза просечно-вытяжной сетки, столько и образуется точек крепления. Однако чаще применяют щелево-клепочный способ крепления сетки к каркасу: края каркаса, сваренные из стальных полос или вырезанные из другого, более толстого цельного листа стали, загибают в технологический паз, в который Фрагмент ПВЛ подходящего размера вводится со всех четырех сторон.

Затем с помощью специального кромочного (рамочного) пресса сетка зажимается в этой «прихватке», после чего полученное изделие отправляется на дальнейшую обработку, например, анодирование. Этот способ может быть полезен, например, для установки каркасного просечно-вытяжного листа в проем окна промышленного здания. Однако, например, на рынке бытовых металлопластиковых окон эта сетка не снискала популярности. И дело тут не столько в дороговизне по сравнению с аналогичными полимерными сетками, сколько в большом размере краево-вытяжных отверстий через которые, например, могут пробраться комары.

Все те же стальные сплавы Ст3Кп и Ст3ГСп могут быть использованы в качестве сырья для производства просечно-вытяжного листа. Для избавления от ржавчины сетку ПВЛ окрашивают эмалью против ржавчины, используя, например, ее распыление из аэрозольного баллончика.

Соблюдение правил монтажа и окончательной обработки обеспечит изделиям из просечно-вытяжного листа долгий — на десятки лет — срок службы.

Последний, завершающий этап производства просечно-вытяжного листа заключается в следующем. Проверяемый лист выбирается из трех одинаковых заготовок, затем оценивается его пригодность по соответствию нормам, которые прописаны в программе, обеспечивающей работоспособность станка с ЧПУ. Нет необходимости перепроверять все элементы по одному: необходимо оценивать только некоторые листы из окончательной партии.

Размеры ячеек определяются размерами насечных фрез и скоростью протягивания вновь образованных пазов. Эти особенности производства позволяют получать относительно легкие и высокопрочные листы. Оригинальная стальная деталь, в свою очередь, производится путем горячей прокатки на предыдущей конвейерной линии. По сути, листовой прокат ПВЛ-406 представляет собой контурно-структурированный фрагмент, полученный из горячекатаного или холоднокатаного проката. Отверстия, охватывающие всю площадь заготовки, сетчатые.

Целью производства ткани является упрощение монтажа и отделки без существенной потери жесткости, жесткости и эластичности сетчато-ячеистых конструкций.

Технические условия

Вес 1 кв.м (1/м2) рассчитывается исходя из плотности стали, размера фрагмента, толщины исходного цельного листа, из которого «вырезался» блок ПВЛ, т. к. а также этап разрезания клетки. Шаг ячеек листа 406 90 мм, толщина 12,7 мм, вес 1 м2 листа 15,7 кг. Однако для других номиналов шаг ячеек, толщина заготовки и высота реза различаются. Продукция изготавливается по ТУ 3626-11589и по ГОСТ 8706-1978. В основном выпускаются следующие размеры фрагментов: 1000х2000, 1000х3000, 406х1200х3600, 406х1000х2500, 406х1000х2000, 250х1000 мм. Обозначение 406 иногда считается множителем, хотя это типичный маркер. Для борьбы с образованием ржавчины ПВЛ анодируют – покрывают цинком, хромом или медью.

Для того, чтобы поднять эксплуатационные параметры на новый уровень, проводится соответствующая обработка просечно-вытяжного изделия. Текучесть листа 245 МПа, мгновенная прочность на деформацию 370 МПа. Толщина листа колеблется от 0,25 мм. Максимальная ширина просечно-вытяжного листа составляет 125 см. Просечно-вытяжной лист имеет размер ячейки сетки до 2,4 см. Толщина на производстве задается регулировкой уровня подачи цельного листа в станок, вырезающий эти ячейки. Величина подачи листовой заготовки для вырезания в ней отверстий составляет 6 мм.

Области применения

Сетка ПВЛ-406 применяется при изготовлении лестниц и ограждений, строительстве ограждений, применяется при устройстве сложных маршевых переходов на нефтеперерабатывающих заводах, настиле полов. В качестве исходного материала используется легированная конструкционная сталь стандартного (среднего) уровня качества. Сваривается без предварительной подготовки, так как при термическом отпуске не становится хрупким. Сетка ПВЛ применяется для создания сварных конструкций.

На производственных предприятиях ПВЛ является элементом вентиляционных шахт и вытяжных трубопроводов. Армирование штукатурки этим листом на не предназначенных для этого поверхностях, а также применение жесткой цементно-песчаной отмостки для армирования площадок повысили спрос на этот подвид листового проката. Сетка ПВЛ применяется в судостроении и машиностроении. В системах с трубопроводом фильтра используется сетка из нержавеющей стали.

Закрепление грунта, например, на насыпях и по берегам водоемов (чтобы не размывало), также осуществляется с помощью сетки из нержавеющей стали.

Правила приемки

Листы ПВЛ подлежат приемке партиями, изготовленными из одного и того же материала. Каждая партия имеет одинаковый номер — по нему нумеруется продукция. Размер листа, его характеристики и внешний вид проверяются перед отправкой продукции на хранение. Информация о партии включает в себя номер спецификации, количество листов в пачке, порядковый номер партии, условную маркировку, наименование завода и логотип фирмы, которой принадлежит данное предприятие.

При отклонении показателей качества от требуемых показателей на количество, превышающее допустимую отбраковку, проверяют каждые 6 листов из пачки, а не каждые 3 листа.

Транспорт и хранение

Изделия номиналом 406 транспортируют в штабелях массой до 5 т, перевязывают их поперек проволокой с отступами 1-1,5 м между соседними натяжными линиями. На упаковке предусмотрено нанесение логотипа производителя, номера партии, номеров листов и их массы. Транспортировка возможна практически любым наземным транспортом — с учетом требований, при которых перевозка стройматериалов должна быть предельно бережной.

Мелкоячеистая структура не переносит сильных ударов и вибраций, чего нельзя сказать, например, о перевозке стальных профилей. В полувагонах листовой просечно-вытяжной лист отправляется блоками по 1 тонне. При хранении этой сетки между пачками прокладывают прокладки. Толщина вагонки не менее 2, ширина не менее 10 см.
