Проволочно-гвоздильный автомат
Использование: проволочно-гвоздильные автоматы. Сущность изобретения: содержит корпус, привод, механизм мерной подачи проволоки, механизм зажима проволоки, механизм заострения и отрезания проволоки с механизмом перемещения, высадочный ползун с закрепленным на нем пуансоном с механизмом перемещения. Многозвенный зубчатый редуктор жестко соединен с приводом и расположен на центральной оси устройства. Профильный копирный ролик смонтирован в корпусе механизма мерной подачи проволоки. Высадочный ползун выполнен в виде корпуса с внутренней полостью, на наружной поверхности которого симметрично оси обработки закреплены зубчатые рейки. Механизм перемещения высадочного ползуна выполнен в виде силовой ударной пружины, размещенной в корпусе высадочного ползуна, концевого регулятора усилий силовой ударной пружины и двух зубчатых венцов, смонтированных на выходных валах многозвенного зубчатого редуктора с возможностью взаимодействия с зубчатыми рейками корпуса высадочного ползуна.
Механизм заострения и отрезания проволоки выполнен в виде двух полых корпусов, размещенных симметрично оси подачи проволоки и на наружной поверхности каждого из которых закреплена зубчатая рейка. Механизм его перемещения выполнен в виде двух силовых пружин сжатия, каждая из которых установлена в полости соответствующего корпуса механизм заострения и отрезания проволоки, концевых регуляторов усилия соответствующей пружины сжатия и двух зубчатых венцов, смонтированных на выходных валах многозвенного зубчатого редуктора. 3 ил.
Изобретение относится к холодной листовой штамповке и может быть использовано для изготовления различных деталей для строительных работ и машиностроения из проволоки: гвозди, шпильки, заклепки, заготовки для формирования головок: с полукруглой головкой и полупотайной головкой, с потайной головкой для винтов и шурупов.
Известен станок для штамповки гвоздей из проволоки в холодном состоянии, рамного типа, станина которого имеет вид в плане прямоугольной рамы, сваренной из швеллера N 18.
Рама в плоскости по углам имеет опорные выступы длиною 500 мм, при этом рама в плане по длине имеет промежуточные перемычки, на которых установлены механизмы: кривошипно-ударный, на средней перемычке — плашкодержатель проволоки, механизм мерной подачи проволоки размещен с правой стороны перемычки, рычажный механизм, кусачки — с левой стороны механизма, плашкодержатель проволоки. Эти механизмы кинематически взаимосвязаны между собой. Станок оснащен главным приводом от трансмиссионной передачи настенного расположения, электродвигатель установлен в стороне от станка, передача усилий вращений на трансмиссионный вал осуществляется при помощи шкивов, соединенных ремнем. (Еленев С. А. Холодная штамповка. М.: Высшая школа, 1988, с, 167, рис. 132).
Известен проволочно-гвоздильный автомат, содержащий корпус, привод, механизм мерной подачи проволоки, механизм зажима проволоки, механизм заострения и отрезания, а также высадочный ползун с закрепленным на нем механизмом [1].
Цель изобретения — повышение производительности и качества изделий.
На фиг. 1 изображен описываемый автомат, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1.
Устройство-автомат состоит из несущего сборочного корпуса, содержащего планшайбу с хвостовиком 1 (фиг. 1) и заднюю планшайбу 2. На хвостовике планшайбы размещена двубортовая катушка 3, которая центрируется на подшипниках 4 для наматывания проволоки 5. Катушка оснащена тормозным механизмом, состоящим из кронштейна 6, нажимного винта 7, нажимной опорной пружины 8, тормозной колодки 9.
Корпус с катушкой установлены на фланце шпинделя станка при помощи задней планшайбы 2 и укреплены винтами 10. На планшайбе установлен центральный подшипник 11, в центральный вал-шестерню 12 через полость шпинделя со стороны хвостовика-шпинделя — дорн-держатель 13, соединенный с центральным валом-шестерней 12.
На хвостовик шпинделя установлена гайка 14, в полости которой расположен подшипник 15. Корпус станка 16 установлен на конец хвостовика 1 и закреплен болтами 17, шпонкой 18, а также регулируемой гайкой 19, закрепленной накидной гайкой 20.
Многозвеньевой зубчатый редуктор состоит из составных концевых узлов различного расчленения: первый концевой узел двойного расчленения состоит из цепочки, кинематически взаимосвязанной через центральную вал-шестерню 12 (фиг. 1). В проточенном отверстии установлено два подшипника 21, в которые запрессована коротким концом вал-шестерня 22 (фиг. 3). Вал-шестерня 23 центрируется подшипником 24, одноконцевая вал-шестерня 25 — подшипником 26, двухконцевая вал-шестерня 27 — подшипником 28. Второй концевой узел одинарного расчленения состоит из одного вала-шестерни двухконцевых 29, центрируется подшипником 30. Третий концевой узел одинарного расчленения состоит из одного вала-шестерни двухконцевого, включающего вал-шестерню 31, который центрируется подшипником 32..jpg)
Двухконцевой вал-шестерня 33 центрируется подшипником 34.
Четвертый концевой узел одинарного расчленения состоит из двухконцевого вала-шестерни 35, который центрируется подшипником 36, пятый концевой узел двухрядного расчленения — из двухконцевого вала-шестерни 37, который центрируется подшипником 38; одноконцевого вала-шестерни 39, который центрируется подшипником 40; двухконцевого вала-шестерни 41, который центрируется подшипником 42, распорные стойки 43 установлены между планшайбами 1 и 44. Параллельно планшайбе 1 установлена планшайба 44, закрепленная на распорных стойках 43 гайками 45.
Механизм подачи проволоки включает кронштейн 46 с роликом 47 и установлен для транспортировки проволоки 5. На планшайбе 44 установлен корпус механизма фильерной протяжки 48, фильерная втулка 49. Ролик подачи 50 зафиксирован шпонкой 51, ролик замера длины изделия 52 — шпонкой 51.
Механизм зажима проволоки содержит подвижную опорную плашку 53 (фиг.
2), установленную в планшайбе 44, две разжимающие пружины 54, регулируемую опорную плашку 55, кронштейн 56, закрепленный винтами 57, специальный регулируемый винт 58, установленный на конец вала-шестерни ролик 59 зажима, зафиксированный шпонкой 51.
Механизм штамповки включает установленный в специальный паз корпус зубчатого ползуна 60 (фиг. 2), расположенную в его полости силовую ударную пружину 61 и концевой регулятор 62 усилий, закрепленный винтами 63, плавающий подвижной клапан 64, а в торец головки ползуна завинчен штамп бойка 65. На верхний конец вала-шестерни 33 установлен приводной зубчатый венец 66, зафиксированный шпонкой 51, на правый верхний конец вала-шестерни 29 — второй приводной зубчатый венец 67, зафиксированный шпонкой 51.
Механизм мерного отрезания проволоки и ее заострения содержит планшайбу 44, зубчатый ползун 68 отрезания левой и правой, установленные в полость зубчатых ползунов силовые пружины 69 сжатия, концевой регулятор 70 усилий, закрепленный винтами 71, установленный на верхний конец вал-шестерни 35, приводной зубчатый венец 72, зафиксированный шпонкой 51, установленный на верхний конец вала-шестерни 27 приводной зубчатый венец 73, зафиксированный шпонкой 51, и плавающий подвижной клапан 74.
Устройство-автомат работает следующим образом.
Перед пуском или запуском устройства в работу необходимо проверить все места креплений и соединений. Убедившись в том, что все механизмы собраны правильно и надежно закреплены, наматывают на катушку проволоку, конец продевают через фильерную втулку 49. Выставляют на заданные параметры подачи и зажима проволоки 50, 52 и 59, а также зубчатые ролики, которые приводят механизмы из исходного положения в рабочий ход, как, например, механизм штамповки 66 и 67, и механизм отрезания 72 и 73. Порядок выставления наладки имеет определенную технологическую последовательность и цифровую зависимость.
Многозвеньевой зубчатый редуктор состоит из центрального вала-шестерни 12 и присоединенных валов-шестерней 22, 23, 25, 27, 29, 31, 33, 35, 37, 39 и 41. Сначала включают в зацепление зубчатые ролики 66 и 67 подъема с зубчатой рейкой ползуна 60 и фиксируют винтом 74, механизм штамповки в зацеплении проворачивают вручную по ходу работы устройства на два шага.
S = 6,28 2 = 12,56 мм, вторым включается в зацепление зубчатые ролики 72 и 73 подъема с зубчатой рейкой корпуса механизма отрезания 68 и фиксируют винтом 74. Механизм отрезания проворачивают вручную по ходу работы устройства на полтора шага S = 6,28 1,5=9,42 мм.
Далее включается в зацепление для разжима плашек ролик 59, также выставляют на кромку схода плашки 53 и фиксируют винтом 74, устройство проворачивают вручную по ходу работы на один шаг S = 6,28, после этого включается механизм подачи проволоки, т. е. ролики подачи проволоки 50, 52 соединяют с проволокой до фрикционной степени захвата и фиксируют винтом 74, провертывают вручную по ходу работы устройства на три шага, эта длина предполагаемого гвоздя S = 6,28 3 = 18,84 мм.
Убедившись в правильном выставлении зубчатых роликов и фрикционных роликов, наладке и отладке всех механизмов, можно запускать устройство в работу, т.
е. включают главный привод станка, устройство входит в беспрерывный поточно-техно- логический процесс в автоматическом режиме.
Формула изобретения
ПРОВОЛОЧНО-ГВОЗДИЛЬНЫЙ АВТОМАТ, содержащий корпус, привод, механизм мерной подачи проволоки, механизм зажима проволоки, механизм заострения и отрезания проволоки с механизмом перемещения, высадочный ползун с закрепленным на нем пуансоном с механизмом перемещения, отличающийся тем, что, с целью повышения производительности и качества изделий, он снабжен многозвеньевым зубчатым редуктором, жестко соединенным с приводом и расположенным на центральной оси устройства, профильным копирным роликом, смонтированным в корпусе механизм мерной подачи проволоки, при этом высадочный ползун выполнен в виде корпуса с внутренней полостью, на наружной поверхности которого симметрично оси обработки закреплены зубчатые рейки, механизм перемещения высадочного ползуна выполнен в виде силовой ударной пружины, размещенной в корпусе высадочного ползуна, концевого регулятора усилий силовой ударной пружины и двух зубчатых венцов, смонтированных на выходных валах многозвеньевого зубчатого редуктора с возможностью взаимодействия с зубчатыми рейками корпуса высадочного ползуна, механизм заострения и отрезания проволоки выполнен в виде двух полых корпусов, размещенных симметрично оси подачи проволоки и на наружной поверхности каждого из которых закреплена зубчатая рейка, причем механизм его перемещения выполнен в виде двух силовых пружин сжатия, каждая из которых установлена в полости соответствующего корпуса механизма заострения и отрезания проволоки, концевых регуляторов усилия соответствующей пружины сжатия и двух зубчатых венцов, смонтированных на выходных валах многозвеньевого зубчатого редуктора с возможностью взаимодействия с соответствующей зубчатой рейкой корпуса механизма заострения и отрезания проволоки.
РИСУНКИ
Рисунок 1, Рисунок 2, Рисунок 3

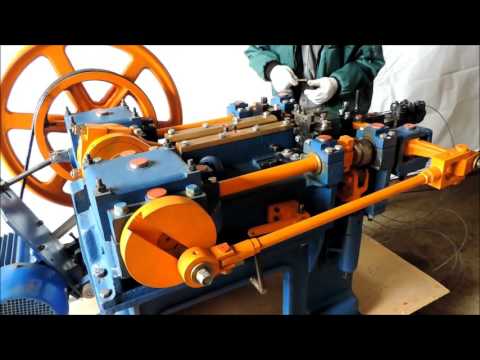

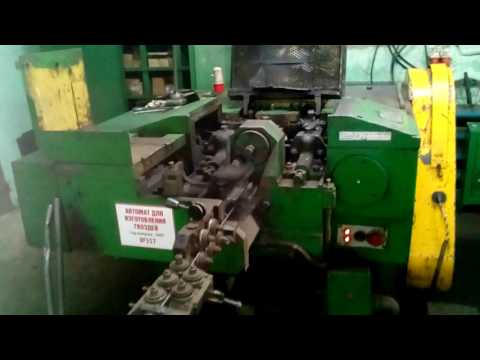

Автомат проволочно гвоздильный АГ4116 (id 41979394)
Характеристики и описание
описание характеристики комплектация видео фото

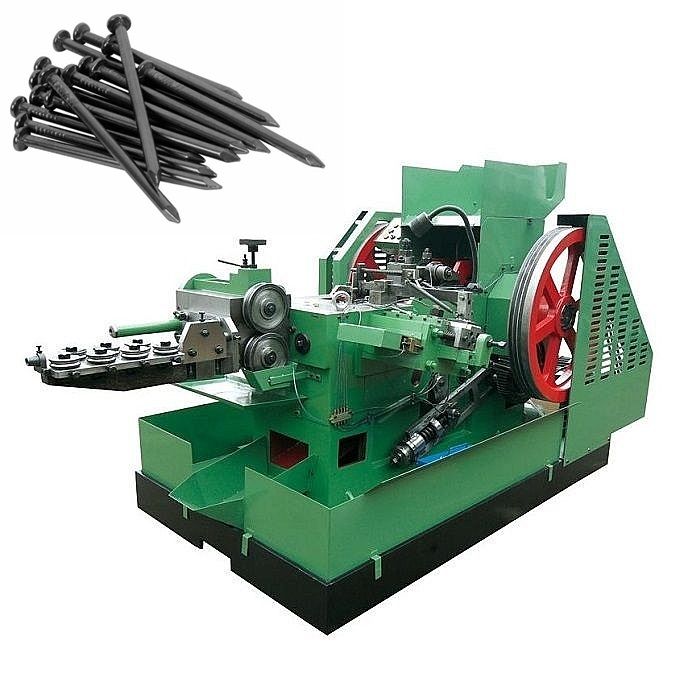

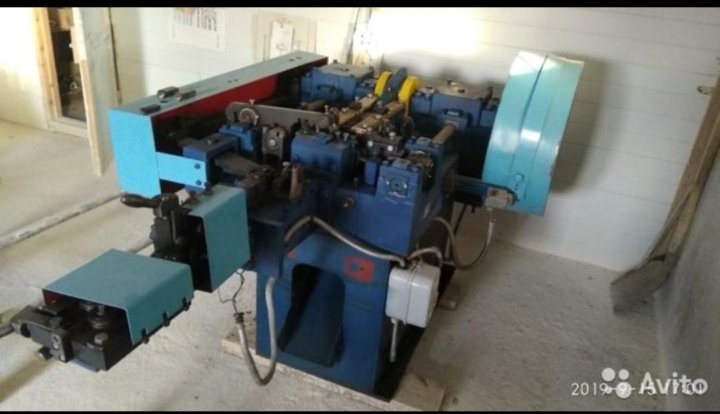

Автомат проволочно гвоздильный модели АГ4116 предназначен для изготовления гвоздей по ГОСТ4028–63 и ГОСТ 4034–63 с конической головкой из светлой низкоуглеродистой стальной проволоки по ГОСТ3282–74. Для тех, кто ищет станок для производства гвоздей АГ4116 является отличным решением.

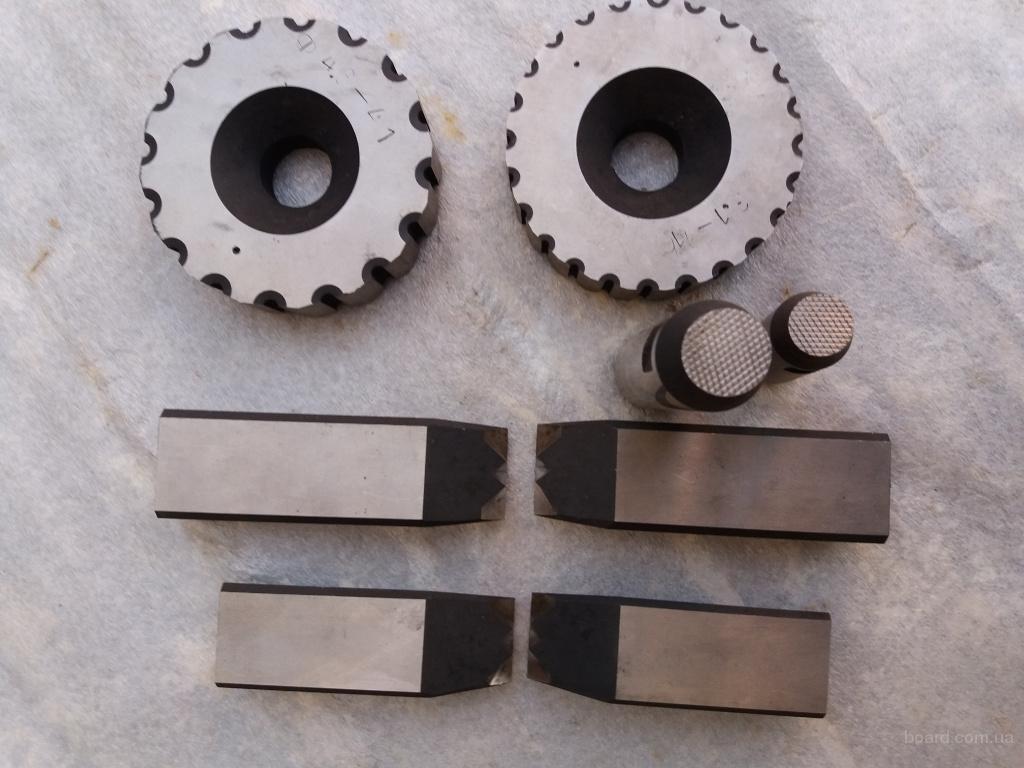

| Технические характеристики: |
| Наименьший диаметр гвоздя, мм. | 1,8 |
| Наибольший диаметр гвоздя, мм. | 4,0 |
| Наименьшая длина гвоздя, мм. | 32 — 3 |
| Наибольшая длина гвоздя, мм. | 120 -6 |
| Производительность автомата, шт./мин. | 300 … 400 |
| Ход ползуна механизма высадки, мм. | 150 |
Ход матрицы, мм. | 2,0 |
| Ход обрубных ножей, мм. | 30,0 |
| Ресурс работы автомата без переточки обрубных ножей, час. | ~ 1,5 |
| Габаритные размеры, мм. длина х ширина х высота | 1950х1160х1060 |
| Габаритные размеры устройства разматывающего, мм. | 1512х1512х1206 |
| Масса автомата, кг. | 1050 |
| Масса разматывающего устройства, кг. | 218 |
| Электродвигатель: | |
| тип (тип электродвигателя может быть заменен) | 4А112М4У3 |
| мощность, кВт | 5,5 |
| Технические характеристики: |
| Наименьший диаметр гвоздя, мм. | 1,8 |
| Наибольший диаметр гвоздя, мм. | 4,0 |
| Наименьшая длина гвоздя, мм. | 32 — 3 |
| Наибольшая длина гвоздя, мм. | 120 -6 |
Производительность автомата, шт. /мин. | 300 … 400 |
| Ход ползуна механизма высадки, мм. | 150 |
| Ход матрицы, мм. | 2,0 |
| Ход обрубных ножей, мм. | 30,0 |
| Ресурс работы автомата без переточки обрубных ножей, час. | ~ 1,5 |
| Габаритные размеры, мм. длина х ширина х высота | 1950х1160х1060 |
| Габаритные размеры устройства разматывающего, мм. | 1512х1512х1206 |
| Масса автомата, кг. | 1050 |
| Масса разматывающего устройства, кг. | 218 |
| Электродвигатель: | |
| тип (тип электродвигателя может быть заменен) | 4А112М4У3 |
| мощность, кВт | 5,5 |
