ее особенности, расчет и как ею армировать бетон, фото, видео

Применение длинномерных металлических изделий в строительной сфере является очень распространенным явлением. Большую популярность получила холоднотянутая стальная проволока из низкоуглеродистой стали периодического профиля класса ВР-1, которая применяется при монолитном армировании, создании железобетонных конструкций и оснований.

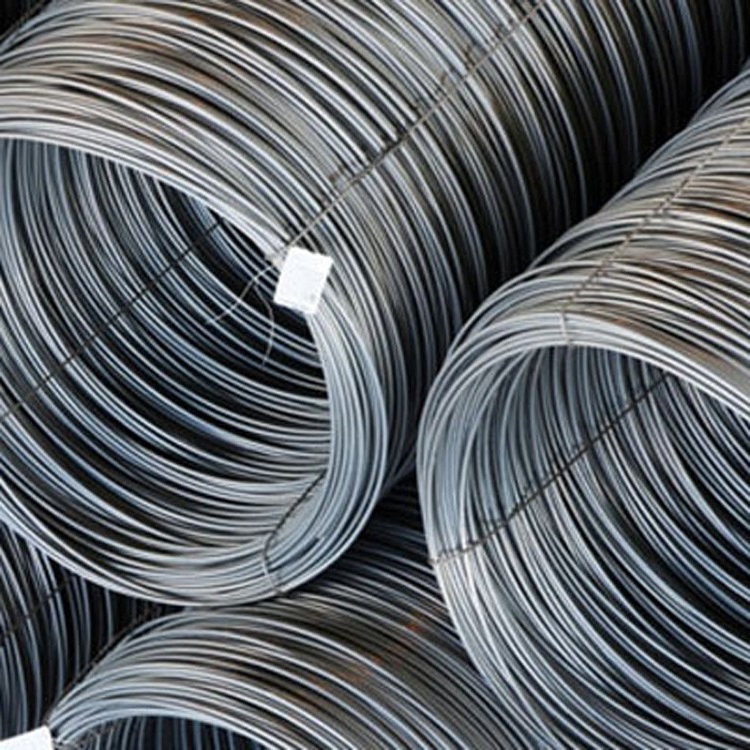

На данный вид изделия распространяется стандарт ГОСТ 6727-80. Изготавливается проволока для армирования из катанки. Номинальный диаметр прута составляет 3.0, 4.0, 5.0 мм.

Содержимое

  • 1 Особенности стальной проволоки для армирования
  • 2 Как армировать бетон проволокой?
  • 3 Расчет армирования бетона проволокой

Особенности стальной проволоки для армирования

Стальное длинномерное изделие периодической формы имеет специальные засечки на стержне, что способствует улучшенному сцеплению с цементным раствором и бетонными смесями.

Армирующие сетки с квадратными ячейками и каркасы, изготовленные из проволоки ВР-1, применяются для придания бетонным конструкциям повышенной прочности и надежности, поэтому ЖБК обладают:

  • высокой устойчивостью к большим нагрузкам;
  • жесткостью;
  • хорошими показателями износостойкости;
  • долговечностью.

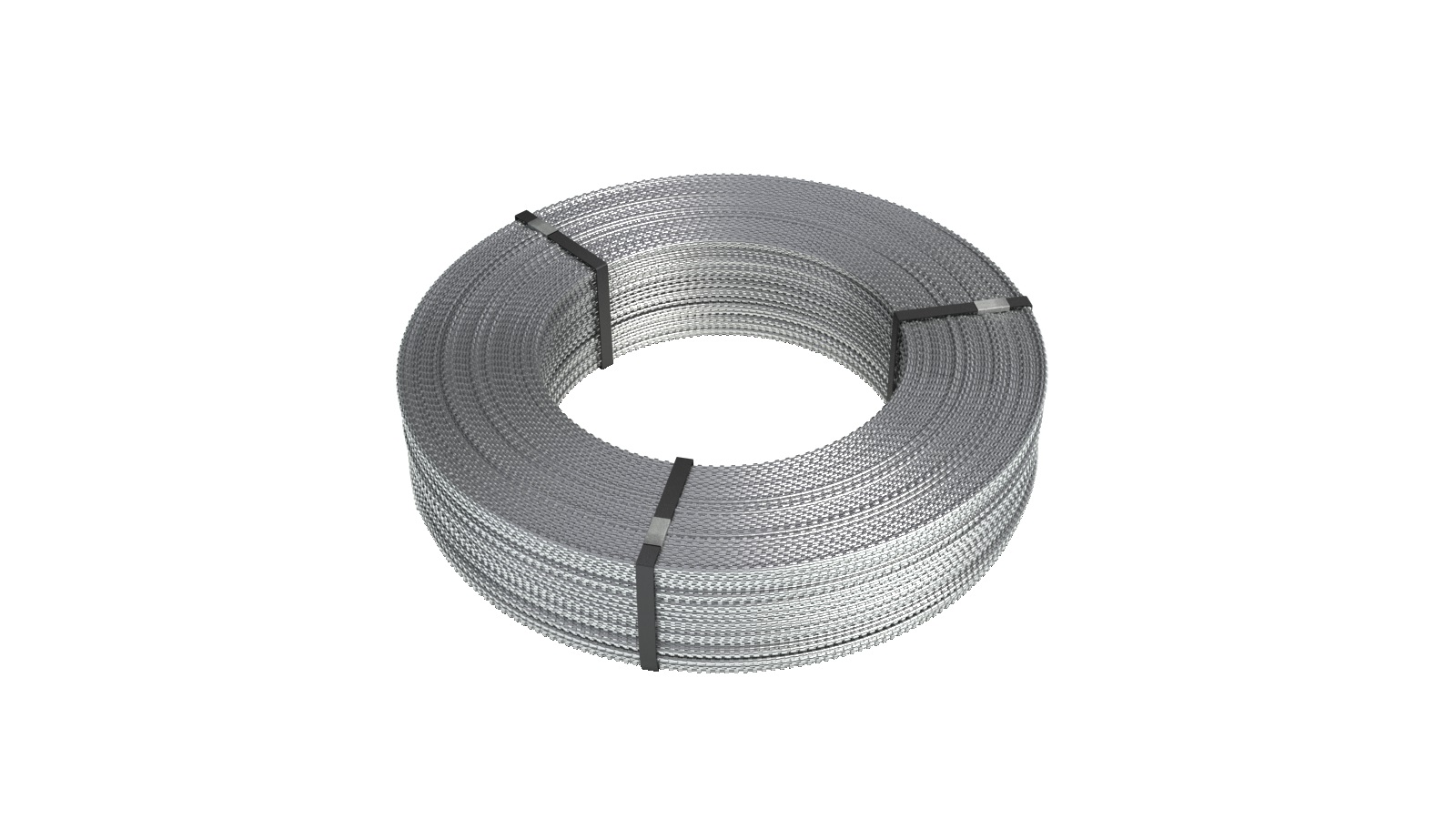

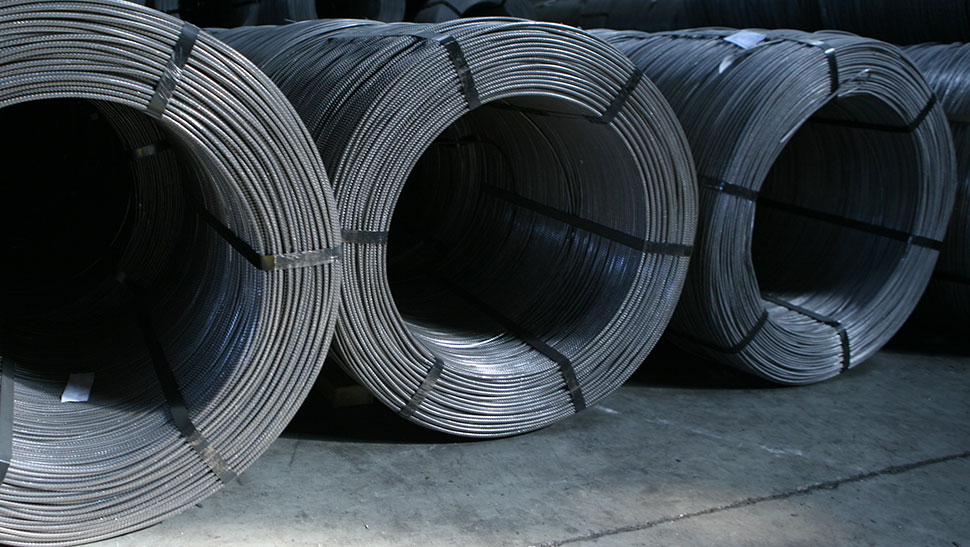

Поставляется длинномерное изделие в бухтах разного объема массой от 500 до 1500 кг, небольшими мотками весом 20-100 кг или прутками – отрезками длиной по 3 метра.

Как армировать бетон проволокой?

Для того чтобы осуществить армирование бетона проволокой потребуется изготовление каркасных конструкций или сетки с ячейками. Монтируются металлические изделия во внутренней части сооружений (колонн, фундаментов, стен подвала, потолочной плиты перекрытия и т.д.), после чего заливаются бетоном. Где и для чего применяется армирующая сетка читайте здесь.

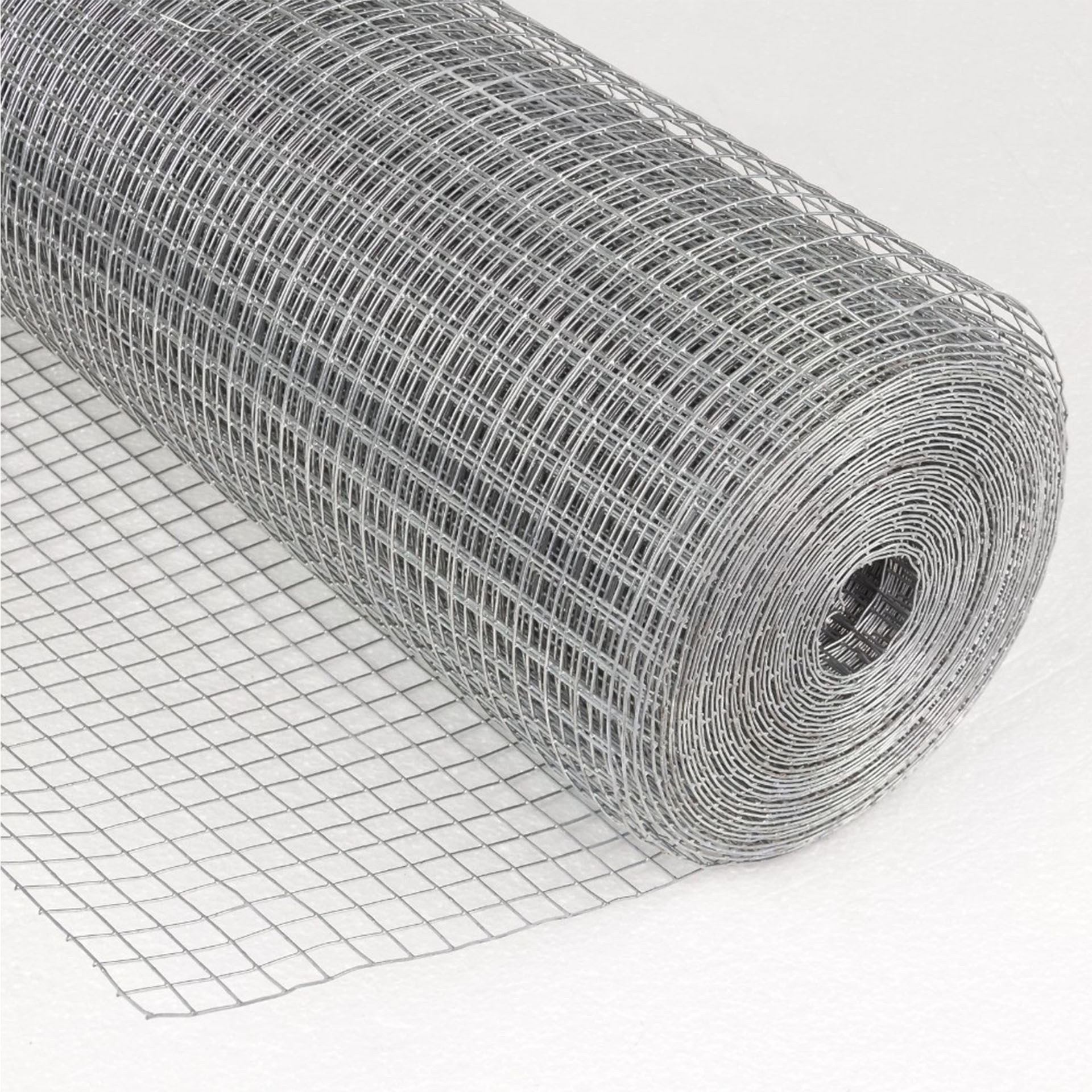

Сетка состоит из нескольких поперечных и продольных прутов, которые в местах стыкования соединяются специальной связывальной проволокой, обладающей высокой эластичностью и прочностью на разрыв, или при помощи сварки. Основные правила и расчет армирования бетонного пола читайте тут.

Как выполняется армирование бетона проволокой, можно в полной версии и подробно узнать из видео. Кроме этого в Интернете размещены многочисленные фото, на которых хорошо видно, как правильно осуществляется армирование бетона проволокой.

Расчет армирования бетона проволокой

Перед тем как приступить к армированию бетонного сооружения, необходимо произвести расчет для определения оптимального количества и вида стальной проволоки ВР-1, которая лучше всего подходит для создания каркаса или армирующей сетки.

Важную роль при выборе сечения металлического прута играет фактическая нагрузка, которую будет получать конструкция или сооружение.

Диаметр стальной проволоки непосредственно влияет на следующие показатели:

  • глубину и шаг канавки;
  • линейную плотность, которая измеряется в килограммах;
  • относительное удлинение (эластичность), измеряемое в %;
  • величину усилия на разрыв.

Изменения происходят в пропорциональном соотношении к толщине прута, чем больше диаметр, тем больше показатели.

В таблице хорошо видны как зависят друг от друга эти показатели:

Номинальный диаметр проволоки ВР-1(мм)Глубина и шаг канавки(мм)Разрывное усилие(кгс)Относительное удлинение (эластичность)(%)Линейная плотность(кг)
3. 00.15/2.04002.00.052
4.00,20/2.57203.00.092
5.00.25/3.010853.50.144

Под каждую конкретную железобетонную конструкцию расчет сечения, размера ячеек (для сетки), количества прутов производится в индивидуальном порядке. Рекомендуем ознакомится с информацией о вязке арматуры для фундамента и с арматурным каркасом для ленточного фундамента перейдя по ссылкам.

Проволока ВР-1 в мотках и бухтах перевозится любым транспортным средством с соблюдением всех правил и требований к таким перевозкам. Для хранения длинномерных изделий также существуют свои правила и нормы, которыми исключается прямое попадание влаги и влажная среда.  Узнать схему грамотного армирования ленточного фундамента можно в этой статье.

Низкоуглеродистая проволока для армирования железобетонных конструкций г.

Тюмень — ПО Трубное решение

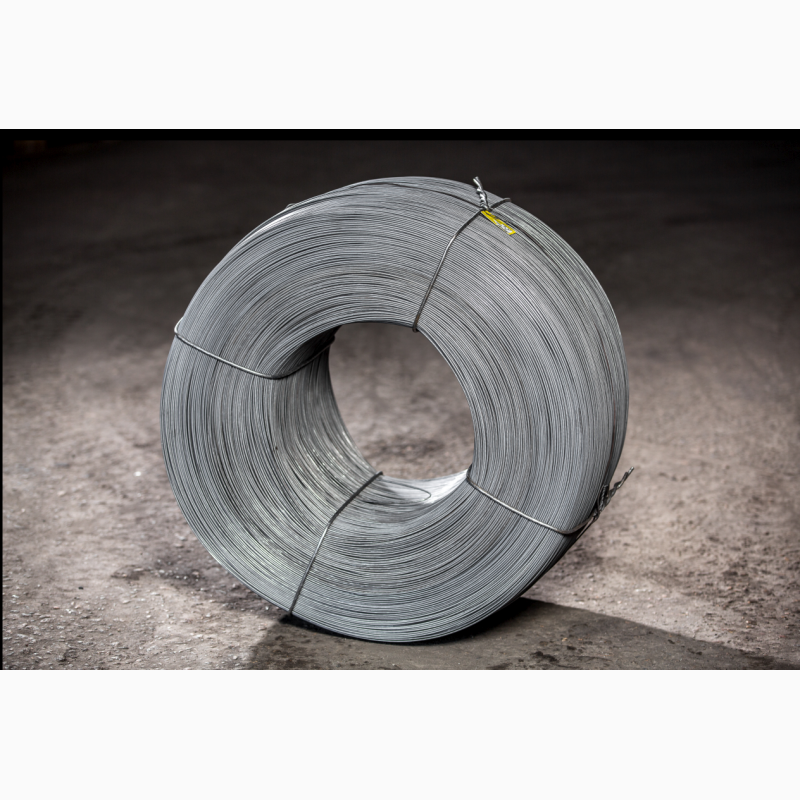

Низкоуглеродистая проволока для армирования – является одним из видов длинномерных материалов металлопроката. Технические требования и характеристики данного продукта регламентируются ГОСТом 6727-80. Проволока выполняется методом холодной прокатки и используется для армирования бетонных конструкций. Изделие может поставляться как в бухтах с максимальным весом до 1500 кг, так и простыми мотками до 100 кг. В некоторых случаях проволоку транспортируют простыми отрезками длиной до 3 метров.

Основные характеристики

Проволока для армирования выполняется из длинных прутков, которые выполняются путём прокатки через специальные станы. Отличительной особенностью данного материала является наличие засечек по всей длине проволоки. Эта особенность формы позволяет ей лучше взаимодействовать с бетоном или цементными растворами. В соответствии с государственными стандартами прут может выполняться диаметром 3.0, 4.0 или 5.0 мм. В зависимости от диаметра глубина засечек по всей поверхности материала составляет:

  • 0,15 мм для прутка диаметром 3 мм.

  • 0,20 мм для прутка диаметром 4 мм.

  • 0,25 мм для прутка диаметром 5 мм.

Каждая засечка на проволоке выполняется с соответствующим шагом: 2; 2,5 и 3 мм. Предел удлинения может достигать до 3%, а необходимое усилие для разрыва при максимальном диаметре составляет 1085 кгс.

Основные параметры

Основные параметры подробно, мм:





Номинальный d проволокиНоминальный размер aМаксимальные погрешности размера aГлубина вмятин hМаксимальные погрешности до глубины вмятинНоминальный шаг вмятин sMax погрешности по шагу вмятинДлина выступа bMax погрешность по длине выступа
3,03,0+0,003

-0,09

0,15+0,052,0+-0,20,6+-0,2
4,04,0+0,04

-0,12

0,202,50,8
5,05,0+0,05

-0,15

0,253,01,0

Поволока отличается высоким показателем устойчивости к нагрузкам и выдерживает до 4 перегибов. Имеет хорошую жёсткость и износостойкость, что делает материал достаточно долговечным. Поверхность проволоки не имеет трещин, закатов и раковин. В некоторых случаях допускаются небольшие царапины в пределах допуска, а также небольшой налёт ржавчины. Материалом для изготовления изделия является низкоуглеродистая сталь.

Применение

Так как данный материал предназначен для армирования железобетонных блоков и конструкций, он имеет большое применение в строительстве. Низкоуглеродистая проволока используется для построения и установки бетонных колонн, опор или оснований. Используется при черновых отделочных работах, таких как оштукатуривание или укрепление кладки на какой-либо поверхности.
