Проволока пружинная ГОСТ 9389-75 — Северсталь-метиз

Вид поставки

Диаметр, мм	Вид	Масса, кг	Внутренний диаметр, мм
0.2 – 0.5	Мотки	10-30	140
	Катушки	30	—
0,5 — 0,8	Мотки	30-40	140
0.6 – 1.20		30-80	350
0,8 — 1,3		50-70	250-350
0,8 — 5,0	Катушки	600-1000	—
1. 3 – 5.0	Мотки	100	450
3.0 – 6.0	Бунты	1000	390-410
6,0 — 8,0	Бунты	800 — 1000	550
1,4; 2,0-2,50	Мотки-розеты	500-800	400-450
	Сэндвич-розеты*
0,8-1,6	Мотки Z2	500	360
1.4 — 3.0	Мотки Z3	1000	360

* — сэндвич-розеты — представляет собой моток-розету, состоящий из нескольких отрезков проволоки

проволока в мотках Z2 и Z3

Проволока пружинная ГОСТ 9389-75

Проволока пружинная ГОСТ 9389-75 — стальная углеродистая холоднотянутая проволока, применяемая для изготовления пружин, навиваемых в холодном состоянии и не подвергаемых закалке.

Пружина — упругий элемент, используемый для амортизации толчков и ударов, виброизоляции, создания заданных начальных усилий, аккумулирования механической энергии.

Проволока пружинная ГОСТ 9389-75 изготовляется:

• по механическим свойствам:
  • марок А, Б, В;
  • классов 1, 2, 2А, 3.
• по точности изготовления:
  • нормальной точности;
  • повышенной точности — П.

Проволока пружинная классов 1, 2, 3 изготовляется нормальной и повышенной точности, класса 2А — повышенной точности.

Рекомендации по применению проволоки пружинной в зависимости от марок и классов

Относительный показатель разбега прочности рассчитывают по формуле:

K = Δσ_в / σ_в

где:

Δσ_в — разбег временного сопротивления разрыву в партии, Н/мм²;

σ_в — минимальное значение временного сопротивления разрыву в классе, Н/мм².

Диаметр и предельные отклонения по нему проволоки пружинной

Примечания:

1. По требованию потребителя допускается поставка проволоки промежуточных диаметров. При этом предельные отклонения по диаметру должны соответствовать установленным для ближайшего большего диаметра.

2. Овальность проволоки не должна превышать половины поля допуска по диаметру.

Примеры условных обозначений:

Проволока пружинная марки А, 1 класса, повышенной точности, диаметром 1,20 мм:

Проволока А-1-П-1.2 ГОСТ 9389-75

Проволока пружинная марки Б, 3 класса, нормальной точности, диаметром 2,0 мм:

Проволока Б-3-2 ГОСТ 9389-75

Проволока пружинная марки Б, 2А класса, повышенной точности, диаметром 1,20 мм:

Проволока Б-2А-1.2 ГОСТ 9389-75

Стальная углеродистая пружинная проволока ГОСТ 9389 изготовляется в соответствии с требованиями стандарта по технологическому регламенту, утвержденному в установленном порядке, из углеродистой стали по ГОСТ 1050-88, ГОСТ 14959-79, ГОСТ 1435-90 или по нормативно-технической документации, а также из сталей марок КТ-2 и ЗК-7, химический состав которых указан в таблице 2, и других сталей специальной выплавки, изготовляемых по нормативно-технической документации. При этом проволока класса 2А должна быть изготовлена из стали с массовой долей серы не более 0,030% и фосфора не более 0,035 %.

Таблица 2

Также как и проволока пружинная 65г, проволока ГОСТ 9389 не должна иметь на поверхности трещин, плен, закатов, волосовин, раковин и ржавчины.

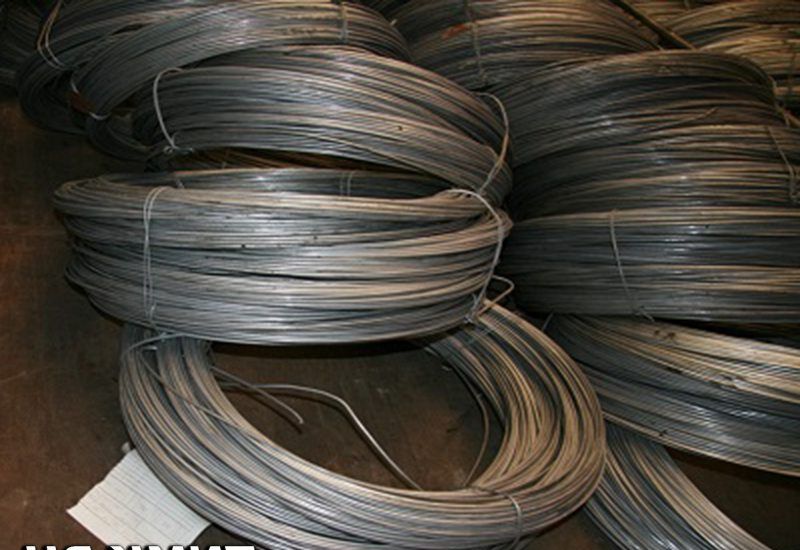

Проволока пружинная поставляется в мотках или на катушках. Моток должен состоять из одного отрезка проволоки.

На катушке или на мотке массой более 250 кг допускается не более трех отрезков проволоки. В местах разделения отрезков должны быть проложены закладки. Допускается вместо отметки мест разделения выводить и закреплять на щеке катушки концы отрезков. Связывание концов отрезков проволоки не допускается.

Каждый моток должен быть прочно перевязан мягкой проволокой по нормативно-технической документации не менее чем в трех местах, равномерно расположенных по окружности.

Мотки проволоки диаметром 0,60 мм и менее могут быть перевязаны концом намотанной проволоки или шпагатом по ГОСТ 17308-88 или другой нормативно-технической документации.

Мотки одного класса, группы и диаметра могут быть связаны в бухты.

Конец верхнего отрезка проволоки на катушке должен быть закреплен на щеке катушки.

Проволока должна быть покрыта консервационными маслами (смазками) типа НГ-203А или НГ-203Б по ОСТ 38.01436-87 или К-17 по ГОСТ 10877-76.

Допускается применять другие масла (смазки), обеспечивающие защиту от коррозии. Проволока на катушках может поставляться несмазанной.

Катушки с проволокой диаметром менее 0,20 мм должны быть обернуты слоем бумаги и уложены в деревянные ящики по ГОСТ 18617-83 или другой нормативно-технической документации, или в металлическую тару, изготовленную по нормативно-технической документации, выложенную изнутри водонепроницаемой бумагой.

Мотки, катушки проволоки диаметром 0,20 мм и более должны быть обернуты слоем бумаги, затем слоем полимерной пленки или нетканых материалов, или ткани из химических волокон. При механизированной упаковке мотки проволоки должны быть обернуты слоем кабельной крепированной бумаги по ГОСТ 10396-84 или бумаги марки КМВ-170, или другой крепированной бумаги, равноценной по защитным свойствам, или полимерной пленки с фиксированием упаковки проволокой по ГОСТ 3282-74 или другой проволокой.

По согласованию изготовителя с потребителем допускается проволоку не упаковывать и не смазывать.

Масса одного грузового места должна быть не более 1500 кг.

Мы наработали огромный опыт в организации поставок метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.

Проволока пружинная стальная высокоуглеродистая ГОСТ 9389-75

Проволока ГОСТ 9389-75, DIN 17223, EN 10270-1

Проволока пружинная из высокоуглеродистой стали ГОСТ 9389-75 предназначена для изготовления пружин, наматываемых в холодном состоянии без дополнительной закалки. По желанию заказчика проволока изготавливается с цинковым или фосфатным покрытием. Оцинкованное покрытие ГОСТ 9389-75 может быть использовано в качестве сердечника для колючей проволоки Егоза и других видов армированной колючей ленты. Стальная пружинная проволока изготавливается диаметром от 2,00 мм до 6,00 мм, по требованию заказчика возможна отгрузка пружинной проволоки промежуточных диаметров. Пружинная проволока из углеродистого железа соответствует ГОСТ 9.389-75, DIN 17223 и EN 10270-1. По ГОСТ 9389-75 проволоку пружинную изготовляют в зависимости от точности — обычной и повышенной точности, по механическим свойствам — 1, 2, 3 классов и марок В и С. По DIN 17223 проволоку пружинную изготовляют марок А и В, по EN 10270-1 железная пружинная проволока изготавливается групп S, SM и SH.

Механические свойства проволоки пружинной

Проволока пружинной ГОСТ 9389-75

Диаметр проволоки, мм	Прочность на растяжение, Н/мм 2
	Класс 1	Класс 2	Класс 3
0,20 — 0,30	2700 — 3040	2260 — 2700	1770 — 2260
0,32 — 0,36	2650 — 2990	2210 — 2650	1720 — 2210
0,40 — 0,60	2600 — 2940	2160 — 2600	1670 — 2160
0,63 — 0,80	2550 — 2890	2160 — 2550	1670 — 2160
0,9	2500 — 2790	2110 — 2500	1620 — 2110
1,0	2450 — 2740	2060 — 2450	1570 — 2060
1,1	2400 — 2700	2010 — 2450	1520 — 2010
1,2	2350 — 2650	1960 — 2350	1520 — 1960
1,3	2300 — 2600	1960 — 2300	1520 — 1960
1,4	2260 — 2550	1960 — 2260	1470 — 1960
1,5	2210 — 2500	1860 — 2210	1420 — 1860
1,6	2160 — 2450	1860 — 2160	1420 — 1860
1,70 — 1,80	2060 — 2350	1770 — 2060	1370 — 1770
1,9	2010 — 2300	1770 — 2010	1370 — 1770
2,0	2010 — 2260	1770 — 2010	1370 — 1770
2,1	1960 — 2210	1720 — 1960	1370 — 1720
2,20 — 2,30	333333344443444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444344444444444444444444444344434. — 1670
2,5	1810 — 2060	1620 — 1860	. 1720 — 1960	1620 — 1860	1270 — 1620
3,2	1720 — 1960	1520 — 1770	1230 — 1520
3,50 — 3,60	1670 — 1910	1520 — 1770	1230 — 1520
4,0	1620 — 1860	1470 — 1720	1180 — 1470
4,2	1570 — 1810	1420 — 1670	1130 — 1420
4, 5	1520 — 1770	1370 — 1620	1130 — 1370
5,0	1470 — 1720	1370 — 1620	1130 — 1370
5,6	1420 — 1670	1320 — 1570	1080 — 1320
6,0	1420 — 1670	1320 — 1570	1080 — 1320
6,3	1420 — 1670	1390 — 1560	1080 — 1320
6,5	1420 — 1670	1380 — 1550	1080 — 1320
7,0	1420 — 1670	1350 — 1530	1080 — 1320

. 1,10

933 16731818

934

933 16731893318933

933 16. 6

Поставка пружинной проволоки ГОСТ 9389-75

Проволока пружинная углеродистая ГОСТ 9389-75 поставляется различных марок. Проволока пружинная диаметром 0,2-0,65 мм поставляется в мотках по 7-30 кг или в бобинах БС-60. Пружинная проволока диаметром 0,6-1,3 мм поставляется в бухтах до 80 кг или в мотках типа З2, З2С, а проволока диаметром от 1,7 мм до 3,5 мм может поставляться в бухтах типа «Розетта». тип массой 500-800 кг. Углеродная пружинная проволока диаметром 1,3-3,0 мм отгружается в мотках по 100-150 кг или в мотках до 1000 кг. Проволока углеродистая пружинная ГОСТ 9389-75 покрыт сплошным масляным слоем, защищающим проволоку от ржавчины. По желанию заказчика возможна поставка пружинной проволоки без промасливания. Мотки, катушки, мотки проволоки упаковываются во влагонепроницаемую бумагу, полимерную пленку и полипропиленовую ткань.

ПРУЖИНА ИЗ УГЛЕРОДИСТОЙ СТАЛИ | Wire IQ

ПРУЖИННАЯ ПРОВОЛОКА ИЗ УГЛЕРОДИСТОЙ СТАЛИ | Провод IQ

ГОСТ 9389-75; ДИН 17223; ЕН 10270-1

Примечание:

для производства пружин, навитых в холодном состоянии и не подвергнутых закалке. ДИАМЕТР ПРОВОЛОКИ: от 0,2 мм до 6,0 мм. Проволока выпускается нормальной и повышенной точности в зависимости от точности производства. В зависимости от механических свойств проволока выпускается марок А и Б. По стандарту EN 10270-1 провод выпускается по группам SL, SM и SH.

МЕХАНИЧЕСКИЕ СВОЙСТВА в соотв. по ГОСТ 9389-75:

Примечание:

Проволока выпускается диаметром 7,0 и 8,0 мм класса 2, марки Б согл. к запросу клиента.

МЕХАНИЧЕСКИЕ СВОЙСТВА в соотв. EN 10270-1

Примечание:

Согл. по требованию заказчика проволока изготавливается с цинковым и фосфатным покрытием, кроме диаметра от 0,7 мм до 1,2.

МЕХАНИЧЕСКИЕ СВОЙСТВА в соотв. по DIN 17223

Проволока покрыта сплошным тонким слоем консервирующего масла, защищающего ее от коррозии.
