ГОСТ 6402-70. Шайба пружинная. Шайбы ГОСТ 6402.
ГОСТ 6402-70 — шайба пружинная (шайба Гровера). Применяется совместно с болтами, саморезами, шпильками, и прочими изделиями для увеличения зоны давления на прижимаемый предмет и избегания откручивания резьбовых соединений.
Шайба ГОСТ 6402 70 изготавливается из углеродистой стали, нержавеющей стали А2 и А4, латуни, алюминия.
Имеет два исполнения. Пружинные шайбы ГОСТ 6402-70 Исполнение 1 имеют прямые кромки, а исполнение 2 — изогнутые.
Аналоги и соответствие другим стандартам
Точный аналог пружинной шайбы ГОСТ 6402-70 исполнения 1 — DIN 127 Form B, а исполнения 2 — тот же DIN 127 только Form A. Имеют отличия по максимальному внешнему диаметру и по толщине. Также шайбы DIN 127 регламентируют размеры от М2 до М100, а ГОСТ 6402-70 от М2 до М48.

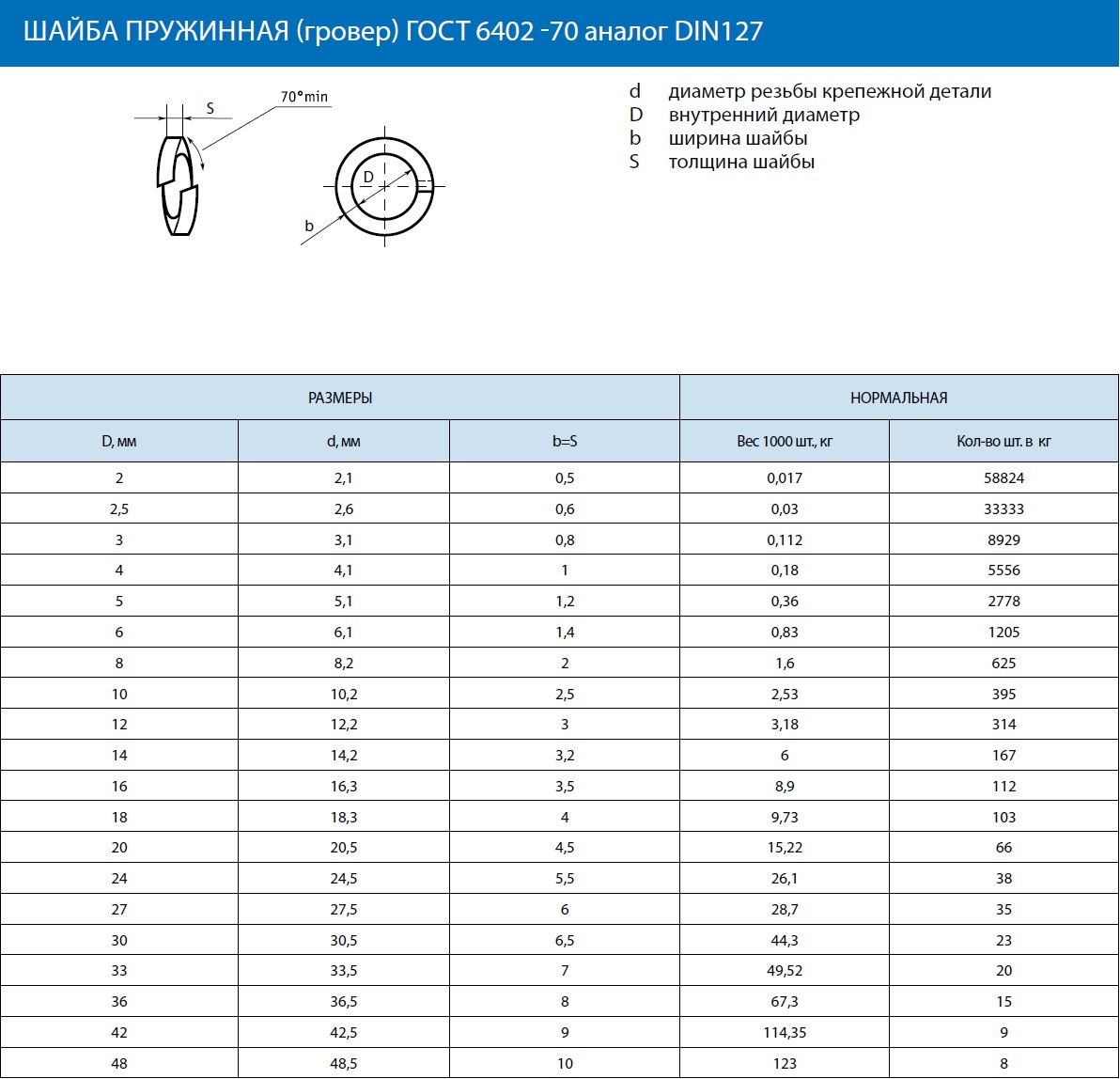

Ниже приведены основные размеры и характеристики шайб гровера ГОСТ 6402-70 исполнения 1.
Основные размеры шайб ГОСТ 6402-70 Исполнение 1
| Для размера резьбы | d1 (макс. ) | d2 (макс.) | s | h (мин.–макс.) |
|---|---|---|---|---|
| М2 | 2,35 | 3,49 | 0,5 | 1–1,2 |
| М2,5 | 2,85 | 4,19 | 0,6 | 1,2–1,4 |
| М3 | 3,4 | 5,16 | 0,8 | 1,6–1,9 |
| М3,5 | 3,9 | 6,15 | 1 | 1,6–1,9 |
| М4 | 4,4 | 6,65 | 1 | 1,8–2,1 |
| М5 | 5,4 | 8,05 | 1,2 | 2,4–2,8 |
| М6 | 6,68 | 9,73 | 1,4 | 3,2–3,8 |
| М7 | 7,78 | 12,03 | 2 | 3,2–3,8 |
| М8 | 8,78 | 13,03 | 2 | 4–4,7 |
| М10 | 10,9 | 16,15 | 2,5 | 4,4–5,2 |
| М12 | 12,9 | 19,15 | 3 | 5–5,9 |
| М14 | 14,9 | 21,6 | 3,2 | 6–7,1 |
| М16 | 17 | 24,3 | 3,5 | 7–8,3 |
| М18 | 19,14 | 27,44 | 4 | 7–8,3 |
| М20 | 21,34 | 30,64 | 4,5 | 8–9,4 |
| М22 | 23,34 | 33,64 | 5 | 8–9,4 |
| М24 | 25,34 | 36,64 | 5,5 | 10–11,8 |
| М27 | 28,34 | 40,64 | 6 | 10–11,8 |
| М30 | 31,5 | 44,86 | 6,5 | 12–14,2 |
| М33 | 34,5 | 48,86 | 7 | 13–15 |
| М36 | 37,5 | 53,86 | 8 | 14–16,2 |
| М39 | 40,5 | 57,86 | 8,5 | 15–17,2 |
| М42 | 43,5 | 61,86 | 9 | 16–17,5 |
| М45 | 46,5 | 65,86 | 9,5 | 17–20,5 |
| М48 | 49,5 | 69,93 | 10 | 18–20,5 |
| Под резьбу | d1 | d2 | Толщина (S) |
|---|---|---|---|
| M10 | 10,5 | 20 | 2 |
| M12 | 13 | 24 | 2,5 |
| M16 | 17 | 30 | 3 |
| M20 | 21 | 37 | 3 |
| M24 | 25 | 44 | 4 |
| M30 | 31 | 56 | 4 |
| M33 | 34 | 60 | 5 |
| M36 | 37 | 66 | 5 |
Пружинные шайбы гровер DIN 127 и ГОСТ 6402-70 черные
Черные пружинные разрезные шайбы DIN 127 и ГОСТ 6402-70 ГРОВЕР в основном используются в соединениях деталей и узлов различных конструкций в качестве контрящих элементов в машиностроении, станкостроении, приборостроении, электронике, производстве мебели и сельскохозяйственной техники, промышленном и гражданском строительстве, а также других отраслях и быту.
Пружинные шайбы применяют совместно с болтами, винтами, шпильками и гайками для создания устойчивого к статическим и динамическим нагрузкам универсального крепления с высоким уровнем прочности и надежности. С их помощью предотвращают самопроизвольное раскручивание крепежного элемента, как правило, возникающее под воздействием различных вибраций. При монтаже рекомендуется использовать гровер совместно с плоской шайбой, прокладывая ее между шляпкой болта или гайкой и поверхностью прикрепляемого материала, чтобы исключить риск ее повреждения.
Российский стандарт ГОСТ 6402-70 соответствует немецким DIN 7980 и DIN 127, отличаясь от последнего меньшим диапазоном типоразмеров.
Метиз представляет собой крепежный элемент в виде разрезанного с одной стороны плоского металлического кольца с квадратным или прямоугольным сечением, напоминающего одновитковую пружину. В соответствии со стандартом ГОСТ 6402-70 пружинные шайбы могут изготавливаться четырех типов: Н – нормальные с квадратным поперечным сечением, Т – тяжелые с квадратным поперечным сечением, ОТ – особо тяжелые с квадратным поперечным сечением, Л – легкие с прямоугольным поперечным сечением.
ГОСТ 6402-70 также, как и DIN 127 регламентируют производство шайб в двух вариантах исполнения: с притупленными кромками, и с острыми кромками.
Крепежный элемент может быть выполнен из стали с антикоррозийным покрытием или без покрытия. В зависимости от модификации, покрытие изделия может осуществляться методом электролитического кадмирования, гальванической оцинковки, гальванического никелирования, гальванического хроматирования, термодиффузионного или горячего оцинковывания.
Наибольшее распространение получил способ гальванического цинкования: в емкости с электролитом стальная шайба и чистый цинк подвергаются напряжению электрического тока, в результате чего анод-цинк распадается на ионы, которые, осаждаясь на поверхности изделия, образуют сплошную защитную пленку. Таким образом продукт становится более износоустойчивым и жаростойким, приобретает стойкость к атмосферным влияниям, коррозии в морской или пресной воде, а также блестящее декоративное покрытие.
Отсутствие покрытия у метиза обуславливает его черный цвет и, как правило, подразумевает использование изделия под покраску или в крепежных работах, не имеющих требований к эстетическому содержанию или особым условиям корозионностойкости, например, в промышленном строительстве или машиностроении.
Одновитковые пружинные шайбы по ГОСТ 6402-70 предназначены для болтов, винтов и шпилек с диаметром резьбы от М2 (2 мм) до М48 (48 мм). Внешний диаметр изделий варьируется от 2,6 мм до 60,5 мм, внутренний – от 2,1 мм до 48,5 мм. Шайбы по DIN 127 предназначены для крепежных деталей с диаметром резьбы от М2 (2 мм) до М100 (100 мм). Внешний диаметр изделий варьируется от 4,4 мм до 131 мм, внутренний – от 2,1 мм до 102,5 мм.
Материалом изготовления шайб DIN 127 И ГОСТ 6402-70 могут служить: пружинная сталь марок 65Г, 70, 3Х13; нержавеющие стали А2 и А4; бронза и сплавы цветных металлов. Крепёжные элементы из нержавейки А2 чаще всего используются в химической, пищевой, нефтегазодобывающей промышленностях, в приборостроении. Шайбы из стали А4 отлично подходят для изделий, часто подвергающихся эксплуатации в кислотных средах или средах с содержанием хлора, например, в бассейнах.
Механические свойства этих пружинных шайб определяются твердостью материала, из которого они производятся.
В случае с DIN 127 твердость стальных пружинных шайб по Роквеллу варьируется то 44 HRC до 51 HRC, а по ГОСТ 6402-70 — от 40 HRC до 48 HRC (также допускается увеличение твердости до 50 HRC для шайб из стали 70, и не менее 90 HRB для бронзовых изделий).
Выбор строительного крепежа — это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.
Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить стальные черные пружинные шайбы ГРОВЕР по DIN 127 или по ГОСТ 6402-70 оптом и в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.
Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.
ГОСТ 6402 Шайбы пружинные Размеры | Fixawell Industry
Главная » Техника » ГОСТ 6402 Шайбы пружинные
Шайбы пружинные ГОСТ 6402, Материал пружинная сталь SAE1070, M3-M56 от китайского производителя пружинных шайб.
Твердость: HRC47-HRC50;
Отделка: гладкая, черный оксид, HDG, Dacromet
| Размер | д | Легкий Тип | Нормальный тип | Тяжелый тип (Т) | Особо тяжелый (ОТ) | |
| б | с | б=с | б=с | б=с | ||
| 2 | 2,1 | 0,8 ±0,08 | 0,5 ±0,07 | 0,5 ±0,07 | 0,6 ±0,07 | — |
| 2,5 | 2,6 | 0,8 | 0,6 | 0,6 | 0,8 ±0,08 | |
| 3 | 3,1 | 1,0 ±0,125 | (0,6) | 0,8 ±0,08 | 1,0 ±0,125 | |
| 0,8 ±0,08 | ||||||
| 3,5 | 3,6 | 1,0 | 0,8 | 1,0 ±0,125 | — | |
| 4 | 4,1 | 1,2 | 0,8 | 1,0 | 1,4 | |
| (1,4) | (1,0) ±0,125 | (1,2) | ||||
| 5 | 5,1 | 1,2 | 1,0 | 1,2 | 1,6 | |
| (1,6) | (1,2) | (1,4) | ||||
| 6 | 6,1 | 1,6 | 1,2 | 1,4 | 2,0 | |
| (2,0) | (1,4) | (1,6) | ||||
| 7 | 7,2 | 2,0 | 1,6 | 2,0 | — | |
| 8 | 8,2 | 2,0 | 1,6 | 2,0 | 2,5 | |
| (2,5) | ||||||
| 10 | 10,2 | 2,5 | 2,0 | 2,5 | 3,0 | 3,5 |
| (3,0) | ||||||
| 12 | 12,2 | 3,5 | 2,5 | 3,0 | 3,5 | 4,0 |
| 14 | 14,2 | 4,0 | 3,0 | 3,2 | 4,0 | 4,5 |
| (3,5) | ||||||
| 16 | 16,3 | 4,5 | 3,2 | 3,5 | 4,5 | 5,0 |
| (4,0) | ||||||
| 18 | 18,3 | 5,0 | 3,5 | 4,0 | 5,0 | 5,5 |
| (4,5) | ||||||
| 20 | 20,5 | 5,5 | (4,0) | 4,5 | 5,5 | 6,0 |
| (5,0) | ||||||
| 22 | 22,5 | 6,0 | 4,5 | 5,0 | 6,0 | 7,0 |
| (5,5) | ||||||
| 24 | 24,5 | 6,5 | 4,8 | 5,5 | 7,0 | 8,0 |
| (7,0) | (5,0) | (6,0) | ||||
| 27 | 27,5 | 7,0 | 5,5 | 6,0 | 8,0 | 9,0 |
| (8,0) | (7,0) | |||||
| 30 | 30,5 | 8,0 | 6,0 | 6,5 | 9,0 | 10,0 |
| (9,0) | (8,0) | |||||
| 33 | 33,5 | 10,0 | 6,0 | 7,0 | — | — |
| 36 | 36,5 | 10,0 | 6,0 | 8,0 | 10,0 | 12,0 |
| (9,0) | ||||||
| 39 | 39,5 | 10,0 | 6,0 | 8,5 | — | — |
| 42 | 42,5 | 12,0 | 7,0 | 9,0 | 12,0 | |
| (10,0) | ||||||
| 45 | 45,5 | 12,0 | 7,0 | 9,5 | — | |
| 48 | 48,5 | 12,0 | 7,0 | 10,0 | ||
| (12,0) | ||||||
