Расчет нагрузки на балку двутавровую калькулятор: Расчёт металлической балки онлайн (калькулятор)

Расчет несущей способности и прогиба деревянных балок

Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение  прогиба.

Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски. Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

Важно! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого  также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Общая информация по методологии расчёта

В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

Внимание! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.

Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

Внимание! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.

Как рассчитать несущую способность и прогиб

Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

M/W<=Rд

Расшифруем значение каждой переменной в формуле:

• Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
• W обозначает момент сопротивления. Единицы измерения см³.

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql²)/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

• Символ q показывает нагрузку, которую способна выдержать доска.
• В свою очередь буква l — это длина одной деревянной балки.

Внимание! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.

Насколько важно правильно рассчитать прогиб

Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия, то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

Так зачем нужен калькулятор

Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

Нагрузка на колонну, балку и плиту | Расчет конструкции колонн Pdf | Как рассчитать размер колонны для здания

Содержание поста

Как рассчитать нагрузку на колонну, балку и плиту

Для общей Расчет нагрузки на колонны, балку, плиту мы должны знать о различных нагрузках предстоящих столбец . Обычно , Колонна , Балка и Плита расположение видно в кадре типа из структуры .

В рамной конструкции , нагрузка перенесена плита на балку , балка на колонну и в конечном итоге она достигла фундамента здания .

Для расчета нагрузки из здания , нагрузки на следующих элементах должны быть рассчитаны ,

Что такое столбец

Длина колонны обычно равна 3 раза по их наименьшему размеру поперечного сечения . Прочность из любого столбца в основном зависит от своей Shape и размер из Cross — Раздел , Длина , Место и Положение из столбца .

A Колонна представляет собой вертикальный компонент в конструкции здания , который в основном разработан , чтобы нести сжимающую и изгибающую нагрузку . Колонна является одним из важных структурных элементов строительной конструкции . В соответствии с Load , поступающим в столбец , размер увеличивается на или уменьшается на . Каркасная конструкция

Расчет нагрузки на колонну

Что такое балка

Beam — горизонтальный элемент конструкции в строительстве здания , который составляет , разработанный для перевозки Shear Force, изгибая Moment и Transfer нагрузка на колонны на и этого. Нижняя часть балки испытывает силу растяжения , а верхняя часть — силу сжатия . Следовательно, стальная арматура Мор равна при условии внизу по сравнению с верхом балки .

Что такое плита

Плита представляет собой структурный элемент уровня здания , который предоставил для создания плоской твердой поверхности . Эти плоских поверхностей из плит используются для изготовления этажей , крыш и потолков .

Это горизонтальный структурный элемент , размер которого может варьироваться в зависимости от размера конструкции и площади и его толщины также могут различаться.

Но минимальная толщина плиты указана для нормальной конструкции около 125 мм . Обычно , каждая плита поддерживается балкой , колонной и стеной вокруг ее.

Нагрузка на колонну, балку и перекрытие

1) Собственный вес колонны X Количество этажей

2) Собственный вес балки на погонный метр

3) Нагрузка на погонный метр стены

4) Суммарная нагрузка на плиту (постоянная нагрузка + временная нагрузка + собственный вес)

Помимо выше нагрузки , колонны также подвергаются изгибающим моментам от до

70008, что имеют , чтобы стать , рассматриваемым как в окончательном дизайне .

Самый эффективный метод для проектирования конструкций заключается в использовании передовых структурных программ проектирования , таких как ETABS или STAAD Pro.

Эти инструменты являются сокращенными трудоемкими и методами потребления ручных расчетов для структурного проектирования , это высоко рекомендуется в настоящее время в поле .

для профессиональный структурный дизайн практика, есть некоторые основных предположений мы используем для расчета нагрузки на конструкцию .

Подробнее : Расчет количества стали Таблица Excel

0007 Бетон составляет около 2400 кг/м3, , что эквивалентно до 240 кН и Self – вес из Сталь составляет около кг/м 300.

SO, если мы предполагаем A Размер колонны из 230 мм x 600 мм с 1% сталь и 3 метра Стандартная высота , Self — вес . столбец около 1000 кг на этаж, что равно на 10 кН.

• Объем бетона = 0,23 x 0,60 x 3 = 0,414m=
• Вес бетона = 0,414 x 2400 = 993,6 кг
• Вес стали (1%) в бетоне =
• . x 8000 = 33 кг
• Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

При выполнении расчетов колонны

8

80008 , мы предполагаем сам – вес из колонн составляет от 10 до 15 кН на этаж.

---

2. Расчет нагрузки на балку

Мы применяем тот же метод расчета для балок .

мы принимаем каждый метр из балки имеет размеры из 230 мм x 450 мм исключая толщину плиты .

Предположим, что каждый (1 м) метр балки имеет размер

• 230 мм x 450 мм, за исключением плиты .
• объем бетона = 0,23 x 0,60 x 1 = 0,138M=
• Вес бетона = 0,138 x 2400 = 333 кг
• Веса из стали (2%) в бетон 9000 = 9000). x 0,02 x 8000 = 22 кг
• Общий вес колонны = 333 + 22 = 355 кг/м = 3,5 кН/м

Таким образом, собственный вес составит около 3,5 кН на погонный метр .

3. Расчет нагрузки на стену

мы знаем, что Плотность кирпичей варьируется от 1500 до 2000 кг на кубический метр.

Для толщиной 6 дюймов Кирпичная стена из 3 – метр высота и длина 1 метр ,

нагрузка/прогон метр будет равен 0,150 х 1 х 3 х 2000 = 900 кг,

, что эквивалентно от до 9 кН/метр.

Этот метод может быть принят для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода .

Для газобетона блоков и автоклавного бетона бетона блоков , аналогично Aerocon или Siporex , вес на кубический метр составляет от 550 до 700 кг на кубический метр.

если вы используя эти блоки для конструкции , нагрузки на стену на погонный метр могут быть ниже 4 кН/метр , использование этого блока может значительно уменьшить стоимость проекта .

4.

Расчет нагрузки на плиту

Допустим, толщина плиты 125 мм.

Таким образом, вес Self – каждых квадратных метров плиты будет равен

= 0,125 x 1 x 2400 = 300 кг, что эквивалентно 300 кг.

Теперь, если мы рассмотрим , то Окончательная нагрузка будет равна 1 кН на метр, а наложенная динамическая нагрузка будет 2 кН на метр.

Итак, из выше данных , мы можем оценить нагрузку на плиту примерно от 6 до 7 кН на квадратный метр.

5. Коэффициент безопасности

В конце, после Расчет Целая нагрузка в колонке , не Забыть по Добавить в Факторе безопасности , . что самое важное для любого конструкция здания для сейф и удобное исполнение здания в течение его расчетного срока службы продолжительности .

Это важно , когда Расчет нагрузки на столбец выполнен.

Согласно IS 456:2000 коэффициент запаса прочности равен 1,5.

как рассчитать нагрузку на здание pdf скачать

Как рассчитать размер колонны для здания

Колонна является одним из важных элементов любой строительной конструкции . Размер колонны для здания составляет , рассчитанный в соответствии с нагрузкой , поступающей на колонну от надстройки .

Для зданий с тяжелыми условиями нагрузки , размер столбца равен увеличенному . Размер колонны является важным фактором , в то время как проектирование любой строительной конструкции .

Различие размеров колонн, используемых при проектировании зданий ,

• 9″ x 9″
• 9″ x 12″
• 12″ x 12″
• 12″ x 15″
• 15″ x 18″
• 18″ x 18″
• 20″ x 24″
• В соответствии с Конструктивная нагрузка, можно использовать других размеров .

для столбца Расчет размера We Требуется Следующие данные ,

• Оценка стали
• Конечник бетона
• Factory Hout на столбец
• нагрузка на столбце . 0008

(Примечание: Минимальный размер из колонки не должен составлять менее 9 ″ x 9 ″ (230 мм x 230 мм)

Следующие Шаги по определению размер из колонки для здания .

PU = 0,4 F _CK A _C + 0,67 F _Y A _SC (CLAUSE a _y A _SC (№ 39.3. : 71 ИС 456:2000)

• Pu = Axial Load on Column
• f _ck = Characteristics compressive strength of concrete
• A _c = Area of ​​Concrete
• f _y = Characteristics Tensile strength of concrete
• A _sc = Area of ​​Steel Reinforcement
• A _c = A _g – A _sc
• A _sc = 0. 01 A _g
• A _c = 0.99 A _g

Where A _g =  Gross Area of ​​Column

Consider 1% of Steel in Column,

A _C = A _{G —} A _SC

Пример: Design . Квадратная Короткая колонка . 9 классБетон 0007 — это M-20 , а марка стали — это Fe-500 . Возьмите Сталь 1% и Коэффициент запаса прочности = 1,5.

Pu = 600 кН, f _ck = 20 Н/мм ² , f _y = 500 Н/мм ² , Сталь = 1%, Коэффициент безопасности = 0307 RCC0 1,5

Pu = осевая сжимающая нагрузка на колонну = 600 кН

Факторная нагрузка на колонну = Pu = 600 x 1,5 = 900 KN

P _u  = 0. 4 f _ck  A _c  + 0.67 f _y  A _sc

900 x 10 ³ = 0.4 x 20 x (0.99 A _g ) + 0.67 x 500 x (0.01 A _g )

900 x 10 ³ = 7.92 A _g + 3.35 A _g

900 x 10 ³ = 11.27 A _г

А _г = 79858 мм ²

для квадратного столбца ,

Размер столбца = √79858

Размер столбца = 282,59 мм

Обеспечить размер колонки 285 мм x 285 мм

a _G ud. = 81225 mm ²

A _sc = 0.01 A _g = 0.01 x 81225

A _sc = 812.25 mm ²

RCC Column Design Section

Provide 8 Nos of 12 мм диаметр Сталь с площадью стали = 905 мм ²

Размер колонны для 600 кН нагрузка 285 мм x 285 мм (12 ″ x12 ″)

(12 ″ x12 ″)

(12 ″ x12 ″)

9008 (12 ″ x12 ″)

9008 (12 ″ x12 ″)

9008 (12 ″ x12 ″) Смотреть видео: Расчет нагрузки на колонну

Часто задаваемые вопросы:

Как рассчитать нагрузку на балку?

Факторами, влияющими на общую нагрузку на балку, являются Вес бетона и Вес стали (2%) в бетоне.
Следовательно, Общий вес балки = Вес бетона + Вес стали .
Приблизительная нагрузка на балку размером 230 мм x 450 мм составляет около 3,5 кН/м.

Как рассчитать нагрузку плиты на балку?

Обычно плита имеет толщину 125 мм. Таким образом, собственный вес каждого квадратного метра плиты будет равен произведению толщины плиты и нагрузки на квадратный метр бетона , которая оценивается примерно в 3КН .
Учитывайте конечную нагрузку и наложенную динамическую нагрузку,
Общая нагрузка на плиту составит около от 6 до 7 кН на квадратный метр .

Как выполнить расчет нагрузки на стену?

Расчет нагрузки на стены:
1. Плотность кирпичных стен  с раствором находится в пределах 1600-2200 кг/м3 . Таким образом, собственный вес кирпичной стены будем считать равным 2200 кг/м3
2. Примем размеры кирпичной стены: длина = 1 метр, ширина = 0,152 мм и высота = 2,5 метра, следовательно, объем стены = 1 м × 0,152 м × 2,5 м = 0,38 м3
3. Рассчитайте собственную нагрузку кирпичной стены, которая будет равна Вес = объем × плотность, Собственная нагрузка = 0,38 м3 × 2200 кг/м3 = 836 кг/м
4. Что равно до 8,36 кН/м является глухой частью кирпичной стены.

Что такое столбец?

A Колонна представляет собой вертикальный компонент конструкции здания, который в основном предназначен для восприятия сжимающей и изгибающей нагрузки . Колонна является одним из важных конструктивных элементов конструкции здания. В зависимости от нагрузки на колонну размер увеличивается или уменьшается.

Как рассчитать постоянную нагрузку здания

Расчет Постоянная нагрузка для здания = Объем элемента x Единица веса материалов.
Это делается простым вычислением точного объема каждого элемента и умножением удельного веса соответствующих материалов , из которых он состоит, и статическая нагрузка  может быть определена для каждого компонента.

Расчет нагрузки на колонну

Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
Вес бетона = 0,414 x 2400 = 993,6 кг
Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = = = = 33 кг
. 1026 кг = 10 кН

Расчет нагрузки на балку

300 мм x 600 мм без учета толщины плиты.
Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 2 кг = 0,18 x 20%
Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м . Длина колонны обычно в 3 раза превышает ее наименьший размер поперечного сечения. Прочность любой колонны в основном зависит от ее формы и размера поперечного сечения, длины, местоположения и положения колонны.

Расчет статической нагрузки для здания

Собственная нагрузка  = объем элемента x удельный вес материалов.
Путем вычисления объема каждого элемента и умножения на единицу веса материалов, из которых он состоит, можно определить точную статическая нагрузка  для каждого компонента.

Расчет динамической нагрузки

Для расчета динамической нагрузки необходимо следовать допустимым значениям динамической нагрузки в IS-875. Как правило, для жилых зданий мы принимаем 3 кН/м2. Значение LIVE LOAD изменено как тип конструкции, и для этого вы должны увидеть IS-875

Расчет нагрузки на здание

Нагрузка на здание представляет собой сумму постоянной нагрузки, временной нагрузки, ветровой нагрузки и снеговой нагрузки, если здание расположено в зоне снегопада. Стойкие нагрузки — это статические силы, которые остаются неизменными в течение длительного времени. Они могут быть на растяжение или сжатие. Временные нагрузки  в основном переменные или подвижные нагрузки . Эти нагрузки могут иметь значительный динамический элемент и могут включать такие факторы, как удар, импульс, вибрация, динамика выплескивания жидкостей и т. д.

Вам также могут понравиться:

• Смета здания | Формат оценки здания в Excel
• Расчет стоимости строительства дома Лист Excel
• 17 Типы колонн, используемых в строительстве | Что такое колонны зданий
• Типы нагрузки | Виды нагрузок, действующих на конструкцию | Виды нагрузки на балку | Типы нагрузок
• Перемычка | Перемычка Луч | 7 типов перемычек | Размер балки перемычки | Бетонная перемычка
• 25 типов балок | Что такое луч | Типы балок в гражданском строительстве | Типы балок pdf
• Что такое класс балок | Фонд Grade Beam | Конструкция балки уклона

Поделиться этой публикацией

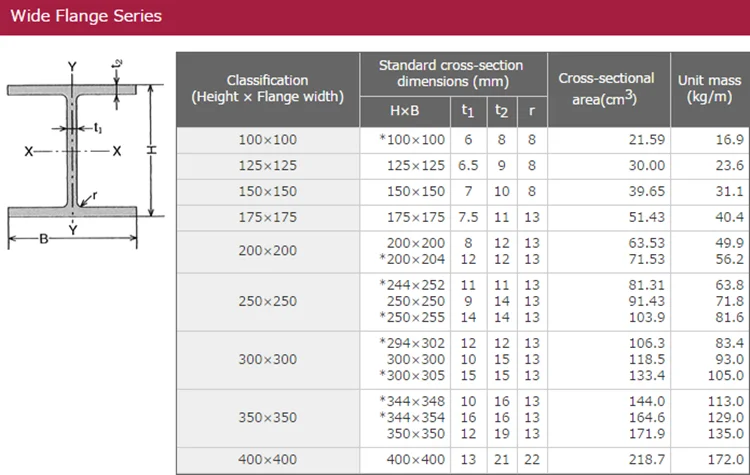

Наибольшая безопасная нагрузка на двутавровую балку при нагрузке в середине Калькулятор

👎

Формула

Перезагрузить

👍

Наибольшая безопасная нагрузка для двутавровой балки при нагрузке в среднем решении

ШАГ 0: Итоги предварительного расчета

ШАГ 1: Преобразование входных данных в базовые единицы

Площадь поперечного сечения: 10 квадратных дюймов —> 0,00645160000005161 квадратных метров (проверьте преобразование здесь)
Глубина луча: 10 дюймов -> 0,25400000000001016 метра (проверка здесь)
Длина луча: 10 футов-> 3,04800000001219 метра (проверка здесь)

Шаг 2: Оценка Формулы

Шаг 3: Конвертируйте результат в единицу выходного действия

0. 9650518333410544444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444. —>0,000965051833341054 Килоньютон (Проверьте преобразование здесь)

< 10+ калькуляторов безопасных нагрузок

Наибольшая безопасная нагрузка для двутавровой балки при нагрузке в средней формуле

Наибольшая безопасная нагрузка = (1795*площадь поперечного сечения*глубина балки)/длина балки

Вт = (1795*A _cs *D)/л

Какова наибольшая безопасная нагрузка для двутавровой балки при нагрузке посередине?

Наибольшая безопасная нагрузка на двутавровую балку при нагрузке посередине — это масса или усилие, которое элемент подъемного оборудования, подъемное устройство или аксессуар может безопасно использовать для подъема, подвешивания или опускания груза, не опасаясь поломки.

Как рассчитать максимальную безопасную нагрузку для двутавровой балки при нагрузке посередине?

Наибольшая безопасная нагрузка для двутавровой балки, когда калькулятор нагрузки в середине использует Наибольшая безопасная нагрузка = (1795*Площадь поперечного сечения*Глубина балки)/Длина балки для расчета наибольшей безопасной нагрузки, Максимальная безопасная нагрузка для двутавровой балки, когда формула нагрузки в середине определяется как (1795*Площадь сечения*Глубина балки)/ Длина луча
Формула помогает найти приблизительную безопасную нагрузку в фунтах на стальные балки* (Percoyd Iron Works)
Формула применима для балок, поддерживаемых с обоих концов, и допустимого напряжения волокна для стали, 16 000 фунтов/дюйм2 (1,127 кгс/см2) для железа. Наибольшая безопасная нагрузка обозначается цифрой 9.0404 W символ.

Как рассчитать максимальную безопасную нагрузку на двутавровую балку при нагрузке посередине с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для расчета наибольшей безопасной нагрузки на двутавровую балку при нагрузке посередине, введите площадь поперечного сечения (A _cs ) , глубину балки (D) и длину балки (L) и нажмите кнопку рассчитать. Вот как можно объяснить максимальную безопасную нагрузку для двутавровой балки при расчете нагрузки в середине с заданными входными значениями -> 1,495833 = (1795*10*0,254000000001016)/3,04800000001219 .

Часто задаваемые вопросы

Какова наибольшая безопасная нагрузка для двутавровой балки при нагрузке посередине?

Наибольшая безопасная нагрузка для двутавровой балки, когда формула нагрузки в середине определяется как (1795*Площадь сечения*Глубина балки)/Длина балки
Формула помогает найти приблизительную безопасную нагрузку в фунтах на стальные балки* (Percoyd Iron Works)
Формула применима для балок, поддерживаемых с обоих концов, и допустимого напряжения волокна для стали, 16 000 фунтов/дюйм2 (1,127 кгс/см2) для железа и представлена ​​как W = (1795*A _cs *D)/L или Наибольшая безопасная нагрузка = (1795*Площадь поперечного сечения*Глубина балки)/Длина балки . Площадь поперечного сечения — это площадь двумерной формы, которая получается, когда трехмерная фигура разрезается перпендикулярно некоторой заданной оси в точке. Глубина луча — это общая глубина поперечного сечения луча, перпендикулярного ось балки и длина балки — это расстояние между центрами опор или эффективная длина балки.

Как рассчитать максимальную безопасную нагрузку для двутавровой балки при нагрузке посередине?

Наибольшая безопасная нагрузка для двутавровой балки, когда формула нагрузки в середине определяется как (1795*Площадь сечения*Глубина балки)/Длина балки
Формула помогает найти приблизительную безопасную нагрузку в фунтах на стальные балки* (Percoyd Iron Works)
Формула применима для балок, поддерживаемых с обоих концов, и допустимое напряжение волокна для стали, 16 000 фунтов/дюйм2 (1,127 кгс/см2) для железа, рассчитывается с использованием Наибольшая безопасная нагрузка = (1795*Площадь поперечного сечения*Глубина балки)/Длина балки . Чтобы рассчитать наибольшую безопасную нагрузку для двутавровой балки при нагрузке посередине, вам потребуется площадь поперечного сечения (A _cs ) , глубина балки (D) и длина балки (L) .
