Разбежка стыков арматуры: Разбежка арматуры при армировании. Стандартные параметры нахлеста арматуры при вязке. Соединение нахлеста арматурных стержней сваркой

Выпуск арматуры из фундамента — Строй журнал lesa-sevastopol.ru

Рейтинг статьи

Загрузка…

Выпуски арматуры из фундамента в стены подвала

Железобетонные конструкции

Сообщение от den41k1005:
Подскажите из опыта, как правильнее- выпуски в стену выполнять вразбежку или одной длины. Спасибо

Дело не в опыте, а в характере работы арматуры у рассматриваемой грани стены и в усилиях, возникающих в стержнях.

И так и так хорошо, если соблюдены требования. Про стены тут, правда, вот какой момент. Арматуру стены удобно ставить на плиту, поэтому, при разбежке стыков стержень , стыкующийся с высоким выпуском все равно сделают той же длины, что и соседний, стыкующийся с нижним. В этом случае расход с учетом стыков будет абсолютно идентичен расходу на стыковку в одном сечении.

ЗЫ Еще не помешает проверить — а актуален ли вообще вопрос с разбежкой стыков.В стене, обычно, растянутая арматура может быть разве что у одной грани со стороны грунта, ну может быть еще на отдельных участках диафрагм высоких зданий.

Сообщение от den41k1005:
как правильнее- выпуски в стену выполнять вразбежку или одной длины

Сообщение от :
относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры периодического профиля должно быть не более 50 %, гладкой арматуры (с крюками или петлями) — не более 25 %;

Сообщение от den41k1005:
Подскажите из опыта, как правильнее- выпуски в стену выполнять вразбежку или одной длины.

Правильнее в разбежку, но если очень хочется можно и без, при расчете длины нахлеста альфа принимаете =2 и конструктивную поперечку против расклинивающего действия продольной арматуры ставите. (Не хорошо но терпимо)

Сообщение от :
2.49. При стыковании растянутых стержней без сварки в зоне нахлестки требуется устанавливать дополнительную поперечную арматуру в случаях, когда:
диаметр стыкуемых рабочих стержней более 10 мм;
расстояние между стержнями в поперечном сечении элемента менее величины (Ra*d)/(30Rp) (здесь d — наименьший диаметр стыкуемых стержней, см).
Площадь сечения дополнительной поперечной арматуры, устанавливаемой в пределах стыка, должна быть не менее 0,5Fа, где Fа — площадь сечения всех стыкуемых продольных стержней.
Дополнительная поперечная арматура может ставиться в виде хомутов, скруток или подвесок из корытообразно согнутых сварных сеток, заведенных в сжатую зону (рис. 30). При петлевых стыках поперечную арматуру располагают внутри петли (рис. 31).

А в СП 63 — такого нет, т.е. это необязательное требование?

Сообщение от Aragorn:
т.е. это необязательное требование?

Сообщение от Aragorn:
А в СП 63 — такого нет

Другое есть. п. 10.3.30.

Сообщение от Axe-d:
И так и так хорошо, если соблюдены требования. Про стены тут, правда, вот какой момент. Арматуру стены удобно ставить на плиту, поэтому, при разбежке стыков стержень , стыкующийся с высоким выпуском все равно сделают той же длины, что и соседний, стыкующийся с нижним. В этом случае расход с учетом стыков будет абсолютно идентичен расходу на стыковку в одном сечении.

ЗЫ Еще не помешает проверить — а актуален ли вообще вопрос с разбежкой стыков.В стене, обычно, растянутая арматура может быть разве что у одной грани со стороны грунта, ну может быть еще на отдельных участках диафрагм высоких зданий.

На самом деле стыковка с перепусками «в разбежку более чем актуален (особенно при армировании вертикальными сварными каркасами).
Только посчитатайте суммарную длину стержней в месте стыковки.

При 2Lан от верха плиты: 2Lан*2*2=8Lан

При разбежке 1,3Ll: Lан*2+1,3Ll*2+Lан*2=4Lан+2*1,3*1,2Lан=7,12Lан

Разница по моему очевидна.

А с учетом того, что это только на пару стержней скорей всего какой-нибудь 12А400 в бетоне В25 с шагом 300, эта разница будет 1кг с каждого метра каждой стены на каждом этаже.

Что уже не мало.
И хотя расстановка вертикальной арматуры разбежкой предполагает более строгий контроль (т.к. разбежку желательно делать еще и в шахматном порядке в плане) у этого способа есть еще один существенный плюс —>

В большинстве случаев армирования стен (ну в основном кроме торцевых и диафрагм) при разбежке можно ставить для короткого стержня перепуск как для сжатого, а для длинного как для растянутого, потому как перепуск на сжатие тем не менее воспринимает растягивающие усилия.

Вертикальное армирование конструкций по месту

Вертикальное армирование конструкций по месту выполняется чаще всего в элементах с большим количеством выпусков и большого тоннажа метала конструкции. Армокаркас такой конструкции сложно заготовить заранее в армоцеху и его приходится выполнять непосредственно по месту возведения. Таким методом чаще всего реализуется армирование каркасов диафрагм, опорных стен, а в реалиях нашего строительного производства и колонн когда на стройплощадке отсутствует даже базовая подъемная техника, которая способная поднять заготовленный заранее армокаркас конструкции.

Весь процесс армирования состоит из нескольких этапов:

Геодезическая разбивка возводимой конструкции

Разбивка армируемой коснтрукции

Начинается армирование с предварительной разбивки возводимой конструкции. Разбивка включает в себя обозначение осей, проходящих рядом с конструкцией, что выполняет геодезист или другой ИТР строительного участка при помощи геодезических приборов. Делается это непосредственно в месте пересечения осей или на условной отметке от нее:

• забиванием дюбеля в поверхность бетона перекрытия или фундамента;
• разграничение краской;
• карандашом;
• маркером на бетоне.

Последние три метода являются менее надежны т. к в процессе работы такая разметка может быстро стираться под воздействием погодных условий.
После того как условные обозначения осей даны, остальную часть работы по разбивке конструкции могут на себя взять опытные рабочие. От осей производится более детальная разбивка периметра бетонирования самих возводимых конструкций. Делают это:

• натягивая капроновый шнур по периметру конструкции;
• непосредственно расчерчивая края конструкции краской или карандашом;
• или как менее точный ориентир, натягивают вязальную проволоку вдоль периметра.

Подготовка к армированию арматурных выпусков

Фундаментная плита с выпусками

Арматурный выпуск — это окончание вертикального стержня, который является базовым в армокаркасе и проходит, как правило, через всю конструкцию. Начало выпуск берез из фундамента и заканчивается последним перекрытием здания, создавая непрерывный стержень.

Выпуска начинаются с фундамента, затем к ним монтируется первый вертикальный стержень, который дает выпуск уже на следующем перекрытии, затем следующий и так далее до последнего перекрытия здания.
Чистота выпусков является одним из тех самых моментов, на который инженеры технического надзора особо обращают внимание, когда принимают армокаркас конструкции на подпись акта скрытых работ. Чаще всего на выпуск налипает:

• бетон, который укладывали на перекрытие;
• грязь при разгрузке арматуры;
• лакокрасочные материалы;
• излишняя коррозия.

Очистка арматурных выпусков

Если технадзор строго следит за чистотой выпусков, то их края, перед приемом бетона, оборачивают защитным слоем целована, чтобы избежать его налипания.

Очищают уже налипший бетон небольшой турбиной (УШМ или болгарка) с щеткой на ней из жестких металлических волокон. Турбинка дает максимальный результат, очищая, как правило не только налипший бетон, но и коррозию на металле, в то же время забирает максимальные трудозатраты на время очистки. Также очистку выпусков производят ручными щетками с металлическими щетинами или просто постукиванием по выпускам молотком или коротким стержнем арматуры в качестве ударного инструмента, что дает меньший эффект очистки и чаще производится там, где строгий контроль за этим моментом не ведется.

Параллельно с очисткой выпусков производиться их выравнивание, в случае их выпадения из края бетонирования, загибания в проектное положение. В особо сложных случаях, когда выпуск уже выпал настолько, что в проектное положение его уже не вернуть, тогда производится ликвидация выпуска, срезание болгаркой или резаком, а затем высверливание в проектном положении канала в бетоне, перфоратором со сверлом диаметром, совпадающим с диаметром арматуры и монтированием выпуска с нанесением специального клеящего компонента. К слову, срезание выпуска является исключительной мерой, которую всегда стараются избежать.

Монтаж вертикальных арматурных стержней

Монтаж на обжимные хомуты

После всех подготовительных работ начинает непосредственное армирование конструкции с установки вертикальных выпусков арматуры, на строительном слеге «камыш». В зонах повышенной сейсмической опасности, любая стыкующаяся арматура в вертикальных конструкциях диаметров выше 20 мм должна:

1. Либо привариваться на ванночки (устаревший метод, который требует больших трудозатрат сварщиков).
2. Либо как более современный и быстрый вариант монтажа на хомуты с гидравлическим обжатием.

Оба варианта при правильном исполнении дают стык, который превышает прочность самого стержня арматуры на разрыв.

В зонах с отсутствием сейсмики и при согласовании проекта, вертикальные стержни стыкуются внахлест не менее 20 диаметров, то есть если диаметр стыкующихся стержней равен, к примеру, 12мм то стык двух стержней должен быть не менее 20х12=480мм.

Стык связывается вязальной проволокой в трех местах , 5 см от краев и в середине. Затем стержни арматуры, находящие в зоне краев конструкции, крепятся дополнительными стержнями строго в вертикальном положении при помощи уровня. Делается это во избежание выпадания стержней из защитного слоя бетона в зонах где есть повышенный риск утраты стержнем проектного положения:

• рядом с углами;
• рядом с технологическими проемами.

Монтаж горизонтальных стержней вертикальных армокаркасов

Армирование горизонтальных стержней

Когда вертикальные стержни смонтированы в проектное положение начинается армирование горизонтальных стержней конструкции. При высоте конструкции выше 3 метров, для этих целей нужно использовать леса или подмости.

Начинается монтаж горизонтальных стержней с расчета позиции крайнего стержня верха армокаркаса. К примеру, если высота заливаемой конструкции 4м, то крайний стержень будет находиться на высоте 4м. минус толщина защитного слоя, что, как правило, составляет 2см., то есть в нашем примере 3.98 метра. Его позиция отмечается при помощи мела и рулетки на крайних вертикальных стержнях, затем отметка переносится при помощи уровня на все остальные стержни.

После этого начинается связывание вертикальных и горизонтальных стержней между собой. Первый стержень связывается на каждом узле сетки каркаса, последующие стержни связывать в каждом узле не обязательно, а достаточно через один в шахматном порядке.

Если первый стержень выставлен четко в горизонтальной позиции, то следующие за ним выставлять при помощи уровня не обязательно, а достаточно подвесив специальные заготовленные крючки-шаблоны, равные длине проектного шага армирования, уложить на них последующий стержень, и затем связать его при помощи вязальной проволоки. Затем, следующий и так до крайнего стержня в конструкции.

Горизонтальные стержни должны быть строго параллельны

Крючки-шаблоны изготавливаются либо из арматуры малого диаметра на гибочном станке либо из электродов. Применение крючков при монтаже горизонта дает максимальную точность шага армировании, что является одним из основных моментов, который определяет качество выполненных работ и строго контролируется инженером технического надзора. Если этот момент не полежит строгому контролю, то точность шага размечают простыми метками мела или даже ориентировочно на глаз.

В процессе армирования строго следят, чтобы вертикальные стержни рядов армокаркаса совпадали между собой в горизонтальной плоскости. И были параллельны.

Дополнительное армирование конструкций вертикала по месту

Когда все ряды сетки каркаса готовы монтируют проектные крепежные элементы самих рядов, как правило, это крючки с параллельными зигзагами, расставленные в шахматном порядке.
Затем, монтируют все проектные элементы усиливающие каркас сетки в местах повышенной концентрации нагрузок, как правило, это дверные и оконные проемы, технологические отверстия. Усиливаться они могут как при помощи дополнительных стержней арматуры, так и при помощи сложных балочных систем, с применением хомутов. К слову, в зависимости от проекта, возможны варианты, когда армирование конструкций приходится начинать монтировать именно с этих элементов. Чаще всего в лифтовых шахтах, совмещенных с лестничными маршами, где балочные элементы могут составлять основную часть армокаркаса конструкции. И такие технологические моменты решаются индивидуально в зависимости от проекта конструкции.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

Сварка арматуры внахлест ГОСТ — О металле

Нормативное основание и типы соединений

Требования снип 52-101-2003 предполагают выполнение условий жесткости для механических и сварных соединений арматурных стержней, а также для соединений прутьев внахлест. Механические соединения арматурных стержней – это резьбовые и прессованные крепления. К строительным операциям, материалам и инструментам применяются не только российские СНИП и ГОСТ – мировая стандартизация ACI 318-05 утверждает нормативное сечение стержня для вязки ≤ 36 мм, в то время как документация внутреннего пользования на российском рынке позволяет увеличить сечение прута до 40 мм. Такое разногласие появилось из-за отсутствия соответствующих задокументированных испытаний арматуры с большим диаметром.

Способы вязания арматурных прутьев

Соединение прутьев арматуры не допускается на локальных участках с превышением допустимых нагрузок и прикладываемых напряжений. Соединение внахлест – это традиционно вязание армостержней мягкой стальной проволокой. Если для армирования фундамента применяется арматура Ø ≤ 25 мм, то практичнее и эффективнее будет использование опрессованных креплений или резьбовых муфт, чтобы повысить безопасность самого соединения и объекта в целом.

К тому же винтовые и опрессованные соединения экономят материал – нахлест прутьев при вязании вызывает перерасход материала ≈ 25%.Строительные нормы и правила № 52-101-2003 регламентируют требования к прочности основания здания – фундамент должен иметь два или более неразрывных контура из арматурных прутьев. Чтобы реализовать это требование на практике, выполняется вязка прутьев внахлест по таким типам:

1. Соединение внахлест без сварного шва;
2. Соединение сваркой, резьбой или опрессовкой.

Стык внахлест без сварки

Стык без применения сварки чаще всего применяется в индивидуальном строительстве из-за доступности и дешевизны метода. Доступная и недорогая арматура для вязки каркаса – класса A400 AIII. Согласно ACI и СНиП не разрешается стыковать арматуру нахлестом в местах предельных нагрузок и на участках высокой напряженности для арматуры.

Cтыковка арматуры в нахлест

Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот – правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды.

Грамотный нахлест арматуры

Виды соединений

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

1. Стыковка прутьев арматуры без сварки, внахлест.
   • внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
   • внахлест с прямыми концами арматурных прутьев периодического профиля;
   • внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
2. Механическое и сварное соединение.
   • при использовании сварочного аппарата;
   • с помощью профессионального механического агрегата.

Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

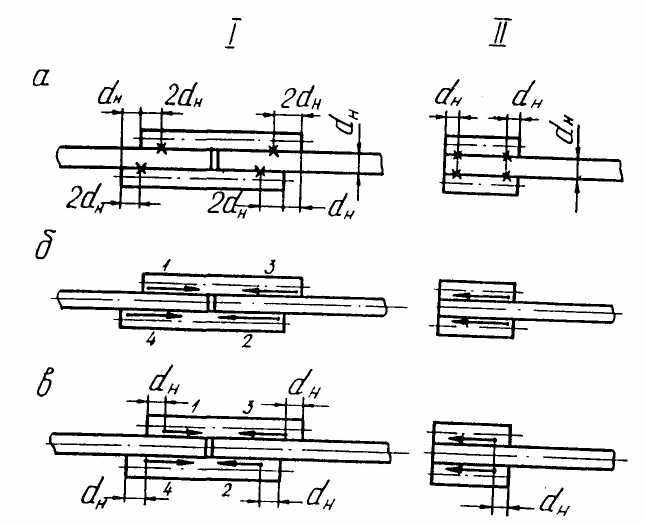

Гост 14098-2021 соединения сварные арматуры и закладных изделий железобетонных конструкций. типы, конструкции и размеры (с изменением n 1, с поправкой) от 22 октября 2021 –


ГОСТ 14098-2021

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МКС 91.080.40

Дата введения 2021-07-01

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-2009 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки и принятия, применения, обновления и отмены”

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтом бетона и железобетона им.А.А.Гвоздева ОАО “НИЦ “Строительство”

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2021 г. 70-П)

За принятие стандарта проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2021 г. N 1374-ст межгосударственный стандарт ГОСТ 14098-2021 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2021 г.

5 ВЗАМЕН ГОСТ 14098-91

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие приказом Федерального агентства по техническому регулированию и метрологии от 18.04.2021 N 142-ст c 01.09.2021

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 6, 2021 год

ВНЕСЕНА поправка, опубликованная в ИУС N 9, 2021 год

Поправка внесена изготовителем базы данных

Настоящий стандарт распространяется на сварные соединения стержневой и проволочной арматуры, сварные соединения стержневой арматуры с листовым и фасонным прокатом, выполняемые при изготовлении арматурных и закладных изделий железобетонных конструкций, а также при монтаже сборных и возведении монолитных железобетонных конструкций.

Стандарт устанавливает типы, конструкцию и размеры указанных соединений, выполняемых контактной и дуговой сваркой.

Стандарт не распространяется на сварные соединения закладных изделий, не имеющих анкерных стержней из арматурной стали.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 10922-2021* Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия

________________

* На территории Российской Федерации действует ГОСТ Р 57997-2021 “Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия”.

ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 27772-88 Прокат для строительных конструкций. Общие технические требования

ГОСТ 34028-2021 Прокат арматурный для железобетонных конструкций. Технические условия

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(Измененная редакция, Изм. N 1), (Поправка. ИУС N 9-2021).

В настоящем стандарте использованы термины по ГОСТ 10922.

(Измененная редакция, Изм. N 1).

4.1 Обозначения типов сварных соединений и способов их сварки приведены в таблице 1.

Таблица 1 – Обозначения типов сварных соединений и способов их сварки

4.2 Условное обозначение сварного соединения имеет следующую структуру

Пример условного обозначения стыкового соединения, выполненного ванно-шовной сваркой на стальной скобе-накладке, положение стержней горизонтальное:

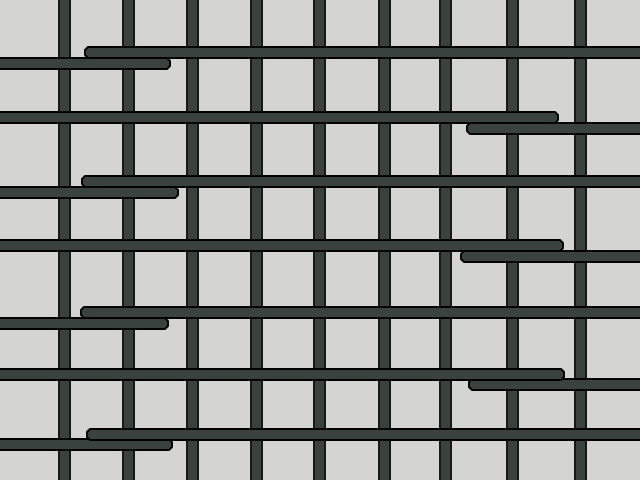

Как расположить друг относительно друга арматурные перепуски

Для увеличения прочности силового каркаса фундамента очень важно правильно располагать нахлесты арматуры относительно друг друга в обеих плоскостях тела бетона. СНиП и ACI рекомендуют разносить соединения, таким образом, чтоб в одном сечении было не более 50% перепусков.

Взаимное расположение арматурных перепусков в теле бетона

Если центры нахлеста вязаной арматуры находятся в пределах указанной величины, то считается, что соединения стержней располагается в одном сечении.

Согласно нормам ACI 318-05 взаимное расположение стыковочных соединений должно находиться на расстоянии не менее 61 сантиметра. Если дистанция будет не соблюдена, то повышается вероятность деформации бетонного монолитного основания от нагрузок, оказываемых на него в процессе возведения здания и его последующей эксплуатации.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

• Характер нагрузки;
• Марка бетона;
• Класс арматурной стали;
• Мест соединения;
• Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

Сращивание арматурных стержней при выполнении нахлеста

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Основополагающим критерием при определении длинны напуска арматуры при вязке, берется ее диаметр.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

В зависимости от марки бетона и характера нагрузки, применяемого для заливки монолитной ленты фундамента и прочих железобетонных элементов, минимальные рекомендуемые величины перепуска арматуры в процессе вязки будут следующими:

Контактный метод

Самым распространенным методом сваривания листовых материалов является соединение их внахлест. Его осуществляют с помощью рельефов (специальных выступов). Обычно применяют рельефы сферической формы. Рельефная сварка относится к разновидностям контактного метода.

При сварочном процессе внахлест рельефы формуют с применением холодной штамповки, что вызывает образование лунки. Если использовать материалы с высокой пластичностью, то можно получить рельефы любой сложности. Если рельефы получить затруднительно по каким-либо причинам, то можно использовать специальные вставки.

По сравнению с контактным сварочным процессом рельефный метод имеет некоторые отличия. Так, сварное соединение получается не за счет плавления металла, а за счет пластической деформации.

Контактная сварка в этом плане более требовательная, в ней сварочные точки не могут располагаться слишком близко к краю стыка. Между собой они тоже на должны находиться близко из-за шунтирующих токов.

Несмотря на это, контактная сварка внахлест очень распространена в автомобилестроении и приборостроении, широко применяется в изготовлении бытовой техники. Сам принцип действия контактной сварки предполагает нахлесточное соединение.

Местонахождение соединений арматуры внахлест

Нормативные документы не разрешают располагать участки соединения арматуры ввязкой в местах предельных нагрузок и напряжений. Все стыки стержней рекомендуется располагать в железобетонных конструкциях с ненагруженными участками и без приложения напряжений. Для ленточных монолитных фундаментов участки перепуска концов прутьев нужно размещать в локальных участках с без приложения крутящих и изгибающих сил, или с минимальным их вектором. При невозможности выполнения этих требований, длина перепуска армостержней принимается как 90 Ø соединяемой арматуры.

Расположение арматуры при вязке

Общая длина всех вязаных перепусков в каркасе зависит от приложенных усилий к прутьям, уровня сцепления с бетоном и напряжений, возникающих по протяженности соединения, а также сил сопротивления в перехлестах армопрутьев. Главный параметр при расчете длины перепуска соединяемой арматуры – диаметр стержня.

Калькулятор

Таблица ниже позволяет без сложных расчетов определить нахлест армирующих прутьев при монтаже армирующего фундаментного каркаса. Почти все значения в таблице приводятся к Ø 30 связываемых армирующих стержней.

Чтобы повысить прочность армокаркаса основания дома, нахлесты в арматуре необходимо правильно располагать по отношению друг к другу. причем контролировать размещение и в горизонтальной, и в вертикальной плоскости в бетоне. Российские и международные нормы и правила рекомендуют по этому поводу делать разнос связок, чтобы в одном разрезе находилось не более 50% нахлестов. Расстояние разнесения, определенное СНиП и ACI, не должно быть больше 130% всей длины стыков армирующих прутьев.

Как располагать нахлесты прутьев

Международные требования ACI 318-05 определяют разнесение стыков на расстояние ≥ 61 см. При превышении этого значения вероятность деформирования бетонного фундамента от напряжений и нагрузок значительно возрастает.

источник

Нахлест при разных условиях

Так какой же нахлест арматуры при вязке? Какие есть точные данные? Начнем с рассмотрения примеров. Первый фактор, от которого зависит нахлест – это диаметр прутьев. Наблюдается следующая закономерность: чем больше диаметр используемой арматуры, тем больше становится нахлест.

Итак, чтобы упростить задачу, используем специальную таблицу, где указан, какой нахлест используется для прутьев разного диаметра.

С этими данными каждый сможет выполнить работу правильно. Но есть еще одна таблица, указывающая на нахлест при использовании сжатого бетона. Он зависит от класса используемого бетона. При этом чем выше класс, тем разбежка стыков арматуры меньше.

Что касается растянутой зоны бетона, то в отличие от сжатой зоны, нахлест будет еще больше. Как и в предыдущем случае, с увеличением марки раствора длина уменьшается.

Если правильно расположить нахлест друг относительно друга и сделать его нужной длины, то скелет основания получит значительные увеличения прочности. Соединения равномерно распределяются по всей конструкции.

Согласно нормам и правилам (СНиП), минимальное расстояние между соединением должно составлять 61 см. Больше – лучше. Если не соблюдать эту дистанцию, то риск, что конструкция при сильных нагрузках и в ходе эксплуатации будет деформироваться, возрастает. Остается следовать рекомендациям, для создания качественного армирования.

источник

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

Сварка арматуры согласно гост

Арматурный каркас– это система соединенных между собой элементов. В железобетонных изделиях металл воспринимает нагрузки на сжатие и растяжение. Сварка арматуры (ГОСТ 14098-91) позволяет создать каркас, который жестче вязаного. Проволочное сцепление реализуется в особых случаях.

Сварка арматуры контактной сваркой, впрочем, как и контактно- точечная сварка арматуры проводится в производственных условиях на специальном профессиональном оборудовании.

Домашний мастер при реализации работ использует более простые устройства на ручном или автоматическом управлении.

Контактная сварка арматуры необходима при строительстве крупных объектов городской и промышленной застройки.

Правильное армирование увеличивает прочность возводимой конструкции на 245%, на фоне повышения стойкости к механическому воздействию – на 150%

Соединение внахлест вязанием

Дешевый и распространенный класс арматуры для соединений без сварки – А400 АIII. Стыки скрепляются вязальной проволокой, к местам вязки предъявляются особые требования.

Анкеровка или нахлест арматуры при вязке таблица значений которого приведена ниже для вязки в бетоне марки BIO с прочностью 560 кг/см 2 , предполагает использование определенных марок и классов армостержней с определенным типом металлообработки для определенных диаметров:

Работа арматуры при сжатии и растяжении

Механическая стыковка прутьев в каркасе для ж/б изделий проводится один из следующих способов:

1. Наложением прямых стержней друг на друга;
2. Нахлест прута с прямым концом со сваркой или механическим креплением на всем перепуске поперечных стержней;
3. Механическое и сварное крепление стержней с загнутыми в виде крючков, петель и лап законцовками.

Применение гладкой арматуры требует вязать ее внахлест или сваривать с поперечными прутьями каркаса.

Требования к вязке прутьев внахлест:

1. Необходимо вязать стержни с соблюдением длины наложения прутьев;
2. Соблюдать нахождение мест вязки в бетоне и перепусков арматуры по отношению друг к другу;

Соблюдение требований СНиП позволит эксплуатировать прочные ж/ плиты в фундаментах с большим и гарантированным сроком службы.

Способы ручной вязки арматуры

Соединение нахлеста арматурных стержней сваркой

Для дачного строительства сварка нахлеста арматуры считается дорогим удовольствием, по причине высокой стоимости металлических стержней марки А400С или А500С. Они относятся к свариваемому классу. Что существенно повышает стоимость материалов. Использовать пруты без индекса «С», например: распространенный класс A400 AIII, недопустимо, так как при нагревании металл значительно теряет свою прочность и коррозионную стойкость.

Тем не менее, если Вы решили использовать стержни свариваемого класса (А400С, А500С, В500С), их соединения следует сваривать электродами 4…5 миллиметрового диаметра. Протяженность сварочного шва и самого нахлеста зависит от используемого класса арматуры.

Исходя из приведенных данных видно, что при использовании при вязке стальных прутов класса В400С величина нахлеста, соответственно и сварного шва, составит 10 диаметров свариваемой арматуры. Если для силового каркаса фундамента взяты стержни ᴓ12 мм, то протяженность шва составит 120 мм, что, по сути, будет соответствовать ГОСТу 14098 и 10922.

Согласно американским нормам нельзя сваривать перекрестия арматурных стержней. Действующие нагрузки на основание могут вызвать возможные разрывы, как самих прутьев, так и мест их соединения.

Соединение прутьев методом сварки

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и А500С. Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс А400. Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии.

Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

• Стыки внахлест, выполненные без сварки:

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

• Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест. Вариант сплетения прутьев внахлест популярен в частном строительстве.

И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.Промышленное строительство чаще использует второй вариант соединения арматурных прутьев.

Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

Точечная контактная сварка

Контактная сварка – это самый распространённый и современный метод соединения. Суть его заключается в пропускании тока по цепи (стержни так же являются ее частью). При этом в месте контакта происходит нагревание, деформация и последующее сдавливание.

Точечное соединение чаще всего используется для создания сеток из арматуры малого диаметра. Также данный вид подойдет при ремонте оборудования и деталей.

Существует два способа выполнения шва. В первом случае металл нагревают, а во втором – на участке соединения его доводят до жидкого состояния (формируется литое ядро).

Для самого процесса точечной сварки необходимо дорогостоящие оборудование, которое способно дать высокие показатели тока. Его ключевым узлом выступает трансформатор.

Процесс сварки выполняется в два основных этапа:

1. Прутки укладываются и фиксируются в определенном положении между электродами. Они должны быть плотно прижаты и статичны.
2. Подается ток, и металл нагревается до пластического состояния. За счет сжатия формируется прочное соединение.

Снип вязка арматурных сеток. Cтыковка арматуры в нахлест

При выполнении мероприятий, связанных с армированием бетонных конструкций, возникает необходимость соединить между собой арматурные стержни. При выполнении работ необходимо знать какой перехлёст арматуры, сколько диаметров по СНиП составляет величина перекрытия прутков. От правильно подобранной длины перехлеста, учитывающего площадь поперечного сечения арматуры, зависит прочность фундамента, или армопояса. Правильно выполненный расчет железобетонных элементов с учетом типа соединения обеспечивает долговечность и прочность объектов строительства.

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами

Возможны следующие варианты:

• соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

• фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

К таковым относят механические и сварные соединения стыкового типа, а также стыки внахлест, выполняемые без сварки

Фиксация арматурных прутков электросваркой

Стыковка арматуры с использованием электрической сварки применяется в областях промышленного и специального строительства. При соединении с помощью электросварки важно добиться минимального расстояния между стержнями и зафиксировать элементы без зазора. Повышенная нагрузочная способность зоны соединения, растянутой от действия, достигается при использовании арматурных прутков с маркировкой А400С или А500С.

Профессиональные строители обращают внимание на следующие моменты:

• недопустимость применения для сварных соединений распространенной арматуры с маркировкой А400. В результате нагрева значительно снижается прочность и повышается восприимчивость к воздействию коррозии;
• повышенную вероятность нарушения целостности стержней под влиянием значительных нагрузок. Действующие правила разрешают применять электродуговую сварку для фиксации арматуры диаметром до 25 мм;
• протяженность сварочного шва и класс применяемых прутков взаимосвязаны. Таблица нормативного документа содержит всю необходимую информацию о фиксации стержней с помощью электродуговой сварки.

Нормативный документ допускает при выполнении сварочных мероприятий применение электродов диаметром 0,4-0,5 см и регламентирует величину нахлеста, превышающую десять диаметров применяемых стержней.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Соединение арматуры внахлест без сварки при монтаже армопояса

Используя популярные в строительстве стержни с маркировкой А400 AIII, несложно выполнить перехлест арматуры с применением отожженной проволоки для вязания.

• соединение с перехлестом прямых концов арматурных стержней;
• фиксация прутков внахлест с использованием дополнительных элементов усиления;
• связывание стержней с выгнутыми в форме своеобразных петель или крюков концами.

С помощью проволоки для вязания допускается соединять арматуру профильного сечения диаметром до 4 см. Величина перехлеста возрастает пропорционально изменению диаметра стержней. Величина перекрытия прутков возрастает от 25 см (для прутков диаметром 0,6 см) до 158 см (для стержней диаметром 4 см). Величина перехлеста, согласно стандарту, должна превышать диаметр прутков в 35-50 раз. СНиП допускает применение винтовых муфт наравне с проволокой для вязания.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

Требования нормативных документов к арматурным соединениям

При соединении прутков вязальным методом важно учитывать ряд факторов:

• взаимное расположение арматуры в пространственном каркасе;
• особенности размещения участков с нахлестом относительно друг друга;
• длину участка перехлеста, определяемую сечением стержня и маркой бетона.

При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней. Строительные нормы четко указывают размеры стыковочных участков.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

• величина действующей нагрузки;
• марка применяемой бетонной смеси;
• класс используемой стальной арматуры;
• размещение стыковых узлов в пространственном каркасе;
• назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:

• для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
• бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
• при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
• заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

• 1185 мм для бетона М200;
• 1015 мм для бетона М350;
• 930 мм для бетона М400;
• 820 мм для бетона М450.

При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил.

• равномерно распределять соединения по всему арматурному каркасу;
• выдерживать минимальное расстояние между стыками не менее 610 мм;
• учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

Соединяя стальные пруты, армируя ленточный фундамент, у многих возникает естественный вопрос: как грамотно выполнить нахлест арматуры, и какова должна быть его длинна. Ведь правильная сборка металлического силового каркаса, позволит предотвратить деформацию и разрушение монолитной бетонной конструкции от воздействующих на нее нагрузок и увеличить безаварийный срок ее эксплуатации. Каковы технические особенности выполнения стыковых соединений, рассмотрим в данной статье.

Типы соединения арматуры внахлест

Согласно требованиям СНиП бетонное основание должно иметь не менее двух сплошных безразрывных контуров арматуры. Выполнить данное условие на практике позволяет стыковка армирующих прутов внахлест. При этом соединения в стыках могут быть нескольких типов:

• Внахлестку без сварки
• Сварные и механические соединения.

Первый вариант соединения широко используется в частном домостроении благодаря простоте исполнения, доступности и невысокой стоимости материалов. В данном случае применяется распространенный класс арматуры A400 AIII. Стыковка нахлеста арматурных стержней без использования сварки может осуществляться как с применением вязальной проволоки, так и без нее. Второй вариант чаще всего используется в промышленном домостроении.

Согласно строительным нормам и правилам соединение арматуры нахлестом при вязке и сварке предусматривает использование прутов диаметром до 40мм. Американский институт цемента ACI допускает использование стержней с максимальным сечением 36мм. Для армирующих прутьев, диаметр которых превышает указанные значения, использовать соединения внахлест не рекомендуется, по причине отсутствия экспериментальных данных.

Согласно строительной нормативной документации запрещено выполнять нахлест арматуры при вязке и сварке на участках максимального сосредоточения нагрузки и местах максимального напряжения металлических прутов.

Соединение нахлеста арматурных стержней сваркой

Для дачного строительства сварка нахлеста арматуры считается дорогим удовольствием, по причине высокой стоимости металлических стержней марки А400С или А500С. Они относятся к свариваемому классу. Что существенно повышает стоимость материалов. Использовать пруты без индекса «С», например: распространенный класс A400 AIII, недопустимо, так как при нагревании металл значительно теряет свою прочность и коррозионную стойкость.

Тем не менее, если Вы решили использовать стержни свариваемого класса (А400С, А500С, В500С), их соединения следует сваривать электродами 4…5 миллиметрового диаметра. Протяженность сварочного шва и самого нахлеста зависит от используемого класса арматуры.

Исходя из приведенных данных видно, что при использовании при вязке стальных прутов класса В400С величина нахлеста, соответственно и сварного шва, составит 10 диаметров свариваемой арматуры. Если для силового каркаса фундамента взяты стержни ᴓ12 мм, то протяженность шва составит 120 мм, что, по сути, будет соответствовать ГОСТу 14098 и 10922.

Согласно американским нормам нельзя сваривать перекрестия арматурных стержней. Действующие нагрузки на основание могут вызвать возможные разрывы, как самих прутьев, так и мест их соединения.

Соединение арматуры внахлест при вязке

В случаях использования распространенных прутов марки А400 АIII, что бы передать расчетные усилия от одного стержня другому используют способ соединения без сварки. При этом места нахлеста арматуры связывают специальной проволокой. Такой метод имеет свои особенности и к нему предъявляются особые требования.

Варианты нахлеста арматуры

В соответствие с действующим СНиП безсварочное соединение стержней при монтаже силового каркаса ЖБИ может производиться одним из следующих вариантов:

• Накладка профильных стержней с прямыми концами;
• Нахлест арматурного профиля с прямым окончанием с приваркой или монтажом на протяжении всего перепуска поперечно расположенных прутов;
• С загнутыми окончаниями в виде крюков, петель и лапок.

Вязать такими соединениями можно профилированную арматуру диаметром до 40 миллиметров, хотя американский стандарт ACI-318-05 допускает к использованию стержни диаметром не более 36 мм.

Использование стержней с гладким профилем требует применять варианты нахлестного соединения либо путем приварки поперечной арматуры, либо использовать стержни с крюками и лапками.

Основные требования к выполнению соединений нахлестом

При выполнении вязки стыков арматуры нахлестом существуют определенные строительной документацией правила. Они определяют следующие параметры:

• Величину накладки стержней;
• Особенности расположения самих соединений в теле бетонируемой конструкции;
• Местонахождение соседних перепусков относительно друг друга.

Учет этих правил позволяет создавать надежные железобетонные конструкции, и увеличивать срок их безаварийной работы. Теперь обо всем подробнее.

Где располагать при вязке нахлестные соединения арматуры

СНиП не допускает расположение мест вязки арматуры нахлестом в областях наибольшей нагрузки на них. Не рекомендуется располагать стыки и в местах, где стальные стержни испытывают максимальное напряжение. Все стыковочные соединения прутов лучше всего размещать в ненагруженных участках ЖБИ, где конструкция не испытывает напряжения. При заливке ленточного фундамента перепуски окончаний арматуры разносят в места с минимальным крутящим моментом и с минимальным изгибающим моментом.

В случае отсутствия технологической возможности выполнить данные условия, протяженность нахлеста армирующих стержней берется из расчета 90 диаметров стыкуемых прутов.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

• Характер нагрузки;
• Марка бетона;
• Класс арматурной стали;
• Мест соединения;
• Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Основополагающим критерием при определении длинны напуска арматуры при вязке, берется ее диаметр.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

В зависимости от марки бетона и характера нагрузки, применяемого для заливки монолитной ленты фундамента и прочих железобетонных элементов, минимальные рекомендуемые величины перепуска арматуры в процессе вязки будут следующими:

Как расположить друг относительно друга арматурные перепуски

Для увеличения прочности силового каркаса фундамента очень важно правильно располагать нахлесты арматуры относительно друг друга в обеих плоскостях тела бетона. СНиП и ACI рекомендуют разносить соединения, таким образом, чтоб в одном сечении было не более 50% перепусков. При этом расстояние разбежки, как определено в нормативных документах, должно быть не менее 130% длинны стыковочного соединения стержней.

Если центры нахлеста вязаной арматуры находятся в пределах указанной величины, то считается, что соединения стержней располагается в одном сечении.

Согласно нормам ACI 318-05 взаимное расположение стыковочных соединений должно находиться на расстоянии не менее 61 сантиметра. Если дистанция будет не соблюдена, то повышается вероятность деформации бетонного монолитного основания от нагрузок, оказываемых на него в процессе возведения здания и его последующей эксплуатации.

Доброе утро!

Сегодня в Непрошеных советах
я продолжу тему о рабочих швах бетонирования и стыковке арматуры. Точнее, о швах мы уже поговорили , теперь поговорим о стыковке.

Далеко не всегда на стройку попадает арматура нужной длины, в итоге встает вопрос о том, что ее нужно стыковать. Как и с вопросом о швах бетонирования, многие проектировщики пытаются игнорировать эту проблему и отдают принятие решения на откуп строителям. Все, кто так делает, подвергают риску проектируемую конструкцию.

Строитель не обязан знать о том, где стыковать арматуру. Он состыкует ее в самом удобном для него месте, но одновременно – в самом опасном месте для конструкции. В «Рекомендациях по применению арматурного проката по ДСТУ 3760-98 при проектировании и изготовлении железобетонных конструкций без предварительного напряжения арматуры» хорошо описаны требования (см. п. 2.3.3), парочку, особо важных, я приведу здесь:

1. «Стыки рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в зоне действия максимальных усилий и местах полного использования арматуры. Стыки рабочей арматуры внахлестку не допускаются в линейных элементах, сечение которых полностью растянуто». Поясню немного. Мы должны четко донести до строителя, где ему можно стыковать арматуру. Нельзя стыковать в растянутой зоне: то есть, нижнюю рабочую арматуру в плите, например, нельзя стыковать в середине пролета, а верхнюю – над опорами (для многопролетных плит). Именно там плита растянута, об этом нам и эпюра моментов говорит, и даже просто попытка представить, как изогнется перекрытие в процессе нагружения: какие его поверхности будут пытаться растянуться, а какие – сжаться. Очень просто сделать на чертеже вот такую схему:

Я привела пример для плиты перекрытия, но подобные схемы можно сделать для любой конструкции, арматура в которой заказана погонными метрами. Иногда проектировщик сразу задает раскладку стержней определенной длины с указанием мест стыковки. Здесь есть риск утонуть в переписке по согласованию все новых мест стыковки, т.к. у строителей может оказаться в наличии арматура совсем не предсказуемой длины. Величины L/4 и L/3 берутся из конкретного расчета и могут отличаться от приведенных мной.

2. «Стыки сварных сеток и каркасов, а также растянутых стержней вязаных каркасов и сеток внахлестку должны располагаться вразбежку. При этом площадь сечения рабочих стержней, стыкуемых в одном месте или на расстоянии менее длины перепуска l l , должна составлять не более 50% общей площади сечения растянутой арматуры.

Стержни должны располагаться по возможности без зазора, максимальное расстояние в свету между стыкуемыми стержнями не должно превышать 4d или 50мм.

Расстояние в свету между стыками, расположенными в разных местах по длине элемента, должно быть не менее 0,5 l l , или в осях стыков не менее 1,5 l l .

Соседние стыки внахлестку должны располагаться на расстоянии в свету не менее 2d и не менее 30 мм». Как все это донести до строителя? Я советую взять за основу рисунок 6 «Рекомендаций…» и привести на чертеже следующую схему:

Обратите внимание, величина нахлестки для рабочей арматуры в верхней и нижней зоне плиты отличается (см. коэффициент из таблицы 12 «Рекомендаций…»). В примере я привела схему для арматуры диаметром 12 мм.

Всегда обращайте внимание на то, что в одном сечении должно быть не более 50% стыков растянутых стержней арматуры. Иногда это требование очень сложно выполнить, особенно в стесненных обстоятельствах, и приходится менять диаметры стержней и их количество.

Вообще, советую Вам вдоль и поперек изучить рекомендации, прежде чем приступать к конструированию нахлестки в конкретной конструкции.

Еще хочу написать о стыковке арматуры в колоннах. Это специфическая тема, разгадка которой для меня еще не найдена. Как раньше, до введения проката по ДСТУ 3760, стыковали арматурные стержни по ГОСТ 5781? Вот рисунок из «Руководства по конструированию жбк»:

Из рисунка ясно, что половина стержней-выпусков выходят из перекрытия на длину нахлестки, вторая половина – на две длины нахлестки. Этим обеспечивается разбежка стыков – не более 50% в одном сечении. Но в гостовской арматуре были совсем другие длины нахлестки – в несколько раз меньше (!), чем для арматуры по ДСТУ 3760. Для примера глянем: для стержня по ДСТУ диаметром 20 мм в бетоне В25 величина нахлестки составляет 1630 мм (согласно расчету по «Рекомендациям…»). Две длины нахлестки – это уже 3260 мм (иногда, это меньше, чем высота этажа!). Что с этим делать, нормы молчат. Что с этим делают проектировщики? Либо выпускают все стержни на одну величину нахлестки (не скажу, что это верно), либо выбирают способ стыковки сваркой с накладками или методом опрессовки. Но все эти варианты нужно согласовывать с заказчиком – все-таки его деньги и его возможности.

Пожалуй, об особенностях стыковки арматуры в колоннах я расскажу в следующем выпуске. Успешного Вам проектирования!

С уважением, Ирина.

class=»eliadunit»>

Комментарии

1
2

0
#33
Иринa

Армирование – ответственная часть устройства всех монолитных конструкций, от которого зависит долговечного и надежного будущего строения. Процесс заключается в создании каркаса из металлических стержней. Он размещается в опалубку и заливается бетоном. Чтобы создать этот каркас, прибегают к вязке или сварочным работам. При этом большую роль при вязке играет правильно рассчитанный нахлест для арматуры. Если он недостаточный, то соединение окажется недостаточно прочным, а это сказывается на эксплуатационных характеристиках. Поэтому важно разобраться, какой именно делать нахлест при вязке.

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

1. Стыковка прутьев арматуры без сварки, внахлест.
   • внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
   • внахлест с прямыми концами арматурных прутьев периодического профиля;
   • внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
2. Механическое и сварное соединение.
   • при использовании сварочного аппарата;
   • с помощью профессионального механического агрегата.

Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый. Созданием каркаса может заняться даже новичок, так как нужны сами прутья и мягкая вязальная проволока. Не нужно быть сварщиком и иметь дорогостоящее оборудование. А в промышленном производстве чаще всего встречается метод сварки.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и . Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс . Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Важные нюансы и требования для соединения вязкой

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его простым нельзя. Как любая работа, процесс требует четкого соблюдения правил и рекомендаций. Только тогда можно сказать, что армирование монолитной конструкции выполнено правильно. Занимаясь соединением арматуры с нахлестом методом вязки, следует обращать внимание на такие параметры:

• длина накладки прута;
• местонахождение места соединения в конструкции и его особенности;
• как перехлесты расположены один к другому.

Мы упоминали, что размешать арматурный стык, сделанный внахлест, на участке с самой высокой степенью нагрузки и напряжения нельзя. К этим участкам относятся и углы здания. Получается, что нужно правильно рассчитать места соединений. Их расположение должно приходиться на участки железобетонной конструкции, где нагрузка не оказывается, или же она минимальная. А что делать, если технически соблюсти это требование невозможно? В таком случае размер нахлеста прутьев зависит от того, сколько диаметров имеет арматура. Формула следующая: размер соединения равен 90 диаметров используемых прутьев. Например, если используется арматура Ø20 мм, то размер нахлеста на участке с высокой нагрузкой составляет 1800 мм.

Однако техническими нормами четко регламентированы размеры подобных соединений. Нахлест зависит не только от диаметра прутьев, но и от других критериев:

• класс используемой для работы арматуры;
• какой марки бетон, используемый для заливки бетона;
• для чего используется железобетонное основание;
• степень оказываемой нагрузки.

Нахлест при разных условиях

Так какой же нахлест арматуры при вязке? Какие есть точные данные? Начнем с рассмотрения примеров. Первый фактор, от которого зависит нахлест – это диаметр прутьев. Наблюдается следующая закономерность: чем больше диаметр используемой арматуры, тем больше становится нахлест. Например, если используется арматура, диаметром 6 мм, то рекомендуемый нахлест составляет 250 мм. Это не означает, что для прутьев сечением в 10 мм он будет такой же. Обычно, используется 30-40 кратноя величина сечения арматуры.

Пример стыковки арматуры 25 диаметра в балке, при помощи вязки. Величина перехлеста 40d=1000 мм.

Итак, чтобы упростить задачу, используем специальную таблицу, где указан, какой нахлест используется для прутьев разного диаметра.

С этими данными каждый сможет выполнить работу правильно. Но есть еще одна таблица, указывающая на нахлест при использовании сжатого бетона. Он зависит от класса используемого бетона. При этом чем выше класс, тем разбежка стыков арматуры меньше.

Что касается растянутой зоны бетона, то в отличие от сжатой зоны, нахлест будет еще больше. Как и в предыдущем случае, с увеличением марки раствора длина уменьшается.

Если правильно расположить нахлест друг относительно друга и сделать его нужной длины, то скелет основания получит значительные увеличения прочности. Соединения равномерно распределяются по всей конструкции.

Согласно нормам и правилам (СНиП), минимальное расстояние между соединением должно составлять 61 см. Больше – лучше. Если не соблюдать эту дистанцию, то риск, что конструкция при сильных нагрузках и в ходе эксплуатации будет деформироваться, возрастает. Остается следовать рекомендациям, для создания качественного армирования.

Верно рассчитанный нахлест арматуры при вязке влияет на итоговое качество конструкции. Надежность такого метода оспорить сложно, однако в процессе работы присутствуют определенные нюансы, при несоблюдении которых результат соединения может оказаться хрупким и недолговечным. Это также может повлиять на скорость затвердевания бетона, что сильно размягчит основание.

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке

При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.

В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.

Величина нахлеста при соединении арматуры по СНИП

Санитарные Нормы и Правила от 2003 года (сокращенно СНиП) описывают все виды соединений арматур, существующих на данный момент. Стыки внахлест создаются без использования сварочных аппаратов, этим они отличаются от механических (для которых используют муфты и специальное оборудование) и сварных (для которых соответственно нужен сварочный аппарат). Стыки внахлест существуют трех типов:

1. Стержни с крюками, лапами (загибами) на концах.
2. Стержни, у которых прямой конец (с приваркой или монтажом на пересечении арматур).
3. Стержни с прямыми концами (профильные).

Санитарные Нормы и Правила от 2003 года рекомендуют соединять внахлест арматуры сечением до 40 мм. В свою очередь, мировой аналог строительных норм, а именно ACI 318-05 утверждает максимальное допустимое значение сечения стержней 36 мм. Обусловлено это отсутствием доказательной базы надежности соединений большего диаметра, так как испытания не проводились. Также во время вязки, стоит оставлять определенное свободное пространство вокруг нахлеста.

Надо учитывать, что минимальное расстояние, которое нужно оставить для запаса, как по горизонтали, так и по вертикали составляет 25 мм. Однако, если само сечение арматуры больше 25 мм, то и запас нужно рассчитывать, согласно шагу диаметра. Наибольшим расстоянием между элементами является 8 сечений стержня. Но при использовании в вязке проволоки расстояние сокращается до 4 сечений.

Таблица нахлеста арматуры

Величина напуска арматуры в мм

Нахлест арматуры при разных условиях

Места состыковки арматуры и расположение решетки должен определять проектировщик, а не строители. Так как общая картина проекта, а также знание о величине нагрузки в разных местах известны только ему. В противном случае конструкция может быть нарушена.

Например, во время армирования колонны, следует придерживаться нескольких принципиально важных шагов:

1. Выпуск необходимо согнуть на немного большую длину, чем сечение арматуры (для диаметра 16мм — это 20мм).
2. Сгибать арматуру необходимо без нагрева, а с помощью специальных средств, которые смогут обеспечить нужный радиус загиба.
3. Радиус загиба необходимо указать в проекте и сделать на нем акцент, так как строители вряд ли будут делать это без поручения.

Нормы расхода арматуры на нахлест

Необходимая длина стержней арматуры различается по нескольким критериям:

1. Для арматуры работающей на сжатие, необходимая длина будет следующей. Так, для арматур диаметра 6 мм — длина 20-22см; 8мм — длина 20-29см; 10мм — длина 25-36см; 12мм — длина 30-43см; 14мм — длина 35-50см.
2. Для арматур работающих на растяжение, требуемая длина нахлеста стержней должна быть больше. Например, для диаметра 6 мм — длина 20-29см; 8мм — длина 27-38см; 10мм — длина 33-48см; 12мм — длина 40-57см; 14мм — длина 46-67см.

Чем выше класс бетона по прочности, тем меньше должна быть длина стержней для нахлеста. Исключениями являются только арматуры 20, 28 и 32 мм. При классе прочности бетона B35 длина стержней должна составлять 655, 920 и 1050 мм соответственно.

Важные нюансы и требования для соединения вязкой

Процесс соединения арматур с помощью проволоки кажется намного более легким, чем вариант со сваркой или же использование спрессованных муфт и специальных аппаратов. Однако он также имеет свои тонкости и нюансы. Надо учитывать, что не стоит соединять арматуры в местах с повышенной нагрузкой (например, углы зданий). Более того, желательно, чтобы в месте вязки нагрузки вообще не было. Если же технически нет возможности соблюсти это требование, то стоит пользоваться простой формулой: Размер соединения=90*Сечение используемых прутьев.

Также необходимо обращать внимание на основные параметры:

• длину накладки прута;
• местонахождение соединения и особенности данного места;
• расположение нахлестов по отношению друг к другу.

Между соседними местами соединения стрежней арматуры должно быть расстояние, которое можно рассчитать по формуле: Расстояние=1. 5*Длину нахлеста, однако получившаяся величина должна быть не меньше 61см.

Также не стоит забывать, что размеры таких соединений регламентированы техническими нормами и нахлест зависит не столько от сечения арматур, сколько от:

• марки бетона, который используется для заливки;
• цели использования соединений;
• класса эксплуатируемой арматуры;
• нагрузки, оказываемой на основание.

Факты, формулы и цифры, изложенные в СНиПе дают представление о том, как именно делать вязку арматур для построения крепкого и надежного каркаса. Эти знания необходимы владельцам дачных участков, которые хотят что-то построить своими силами.

стыков в бетонных плитах на одном уровне — что, почему и как? – Nevada Ready Mix

Информация Национальной ассоциации товарных бетонов

ЧТО такое швы?

Бетон расширяется и сжимается при изменении влажности и температуры. Общая тенденция состоит в том, чтобы сжиматься, и это может привести к растрескиванию в раннем возрасте. Трещины неправильной формы неприглядны и трудны в уходе, но, как правило, не влияют на целостность бетона. Стыки — это просто заранее спланированные трещины. Стыки в бетонных плитах могут быть созданы путем формовки, обработки, распиловки и размещения шовных шпателей. Некоторые формы суставов:

1. Деформационные швы – предназначены для создания ослабленных плоскостей в бетоне и регулирования места возникновения трещин, возникающих в результате изменения размеров.
2. Изоляционные или компенсационные швы – отделяют или изолируют плиты от других частей конструкции, таких как стены, фундаменты или колонны; и проезды и внутренние дворики от тротуаров, гаражных плит, лестниц, фонарных столбов и других точек сдерживания. Они допускают независимое вертикальное и горизонтальное перемещение между соседними частями конструкции и помогают свести к минимуму растрескивание, когда такие перемещения ограничены.
3. Строительные швы – это поверхности, на которых встречаются две последовательные укладки бетона. Обычно они укладываются в конце рабочего дня, но могут потребоваться, когда укладка бетона останавливается на время, превышающее первоначальное время схватывания бетона. В плитах они могут быть спроектированы таким образом, чтобы обеспечить возможность перемещения и/или передачу нагрузки. Следует спланировать расположение строительных швов. Может быть желательным добиться связи и продолжить армирование через строительный шов.

ПОЧЕМУ создаются соединения?

Трещины в бетоне нельзя полностью предотвратить, но их можно контролировать и свести к минимуму с помощью правильно спроектированных швов. Бетон трескается, потому что:

1. Бетон слаб на растяжение, и поэтому, если его естественная склонность к усадке ограничена, могут развиться растягивающие напряжения, превышающие его прочность на растяжение, что приведет к растрескиванию.
2. В раннем возрасте, до того, как бетон высохнет, большая часть растрескивания вызвана изменениями температуры или небольшим сжатием, которое происходит по мере того, как бетон схватывается и затвердевает. Позже, по мере высыхания бетона, он еще больше усадится, и могут образоваться либо дополнительные трещины, либо уже существующие трещины могут стать шире.

Швы обеспечивают снятие растягивающих напряжений, просты в обслуживании и менее опасны, чем неконтролируемые или неравномерные трещины.

КАК конструировать швы

Швы должны быть тщательно спроектированы и должным образом сконструированы, чтобы избежать неконтролируемого растрескивания бетонной поверхности. Необходимо соблюдать следующие рекомендации:

1. Максимальное расстояние между швами должно быть в 24–36 раз больше толщины плиты. Например, в плите толщиной 4 дюйма [100 мм] расстояние между швами должно составлять около 10 футов [3 м]. Кроме того, рекомендуется, чтобы расстояние между стыками было ограничено максимум 15 футами [4,5 м].
2. Все панели должны быть квадратными или почти квадратными. Длина не должна превышать ширину в 1,5 раза. Избегайте L-образных панелей.
3. Для деформационных швов канавка шва должна иметь минимальную глубину 1/4 толщины плиты, но не менее 1 дюйма [25 мм]. Сроки выполнения расшивочных работ зависят от используемого метода:
   • Предварительно сформированные пластиковые или твердые стыковые полосы вставляются в бетонную поверхность на требуемую глубину перед отделкой.
   • Инструментальные соединения должны быть спущены в начале процесса чистовой обработки и повторно спущены позже, чтобы гарантировать, что соединение с канавкой не произошло.
   • Сухие швы с ранним вводом обычно выполняются через 1-4 часа после завершения отделки, в зависимости от характеристик схватывания бетона. Эти швы, как правило, не такие глубокие, как швы, получаемые при обычной распиловке, но их глубина должна составлять не менее 1 дюйма [25 мм].
   • Обычные распиленные швы должны выполняться в течение 4-12 часов после укладки бетона.
4. Растрескивание при распиловке зависит от прочности бетона и характеристик заполнителя. Если во время пиления края стыка растрескиваются, его нужно отложить. Однако, если откладывать слишком долго, пиление может стать затруднительным и может произойти неконтролируемое растрескивание.
5. Используйте предварительно сформованные заполнители швов, такие как пропитанные асфальтом волокнистые листы, полоски из сжимаемой пены или аналогичные материалы для изоляционных швов, чтобы отделить плиты от стен или фундаментов зданий. Не менее 2 дюймов [50 мм] песка поверх фундамента также предотвратит сцепление с фундаментом.
6. Чтобы изолировать колонны от плит, сделайте круглые или квадратные проемы, которые не будут заполняться до тех пор, пока пол не затвердеет. Деформационные швы плиты должны пересекаться в проемах под колонны. Если вокруг колонн используются квадратные проемы, квадрат должен быть повернут на 45 градусов, чтобы компенсационные швы пересекались по диагоналям квадрата.
7. Если плита содержит проволочную сетку, вырежьте чередующиеся проволоки или, что предпочтительнее, разорвите сетку по компенсационным швам. Обратите внимание, что проволочная сетка не предотвратит растрескивание. Сетка стремится плотно закрыть трещины и стыки.
8. Конструкционные швы соединяют два края плиты вместе либо для обеспечения передачи нагрузки, либо для предотвращения скручивания или коробления двух соседних краев. Оцинкованные металлические шпонки иногда используются для внутренних плит, однако скошенная полоса размером 1 на 2 дюйма [25 на 50 мм], прибитая к переборкам или опалубочным доскам, может использоваться в плитах толщиной не менее 5 дюймов [125 мм], чтобы образуют ключ, который будет сопротивляться вертикальным нагрузкам и движениям. Шпоночные соединения не рекомендуются для промышленных полов. Металлические дюбели следует использовать в плитах, которые будут нести большие нагрузки. Штифты должны быть тщательно выровнены и параллельны, иначе они могут вызвать заедание и вызвать случайное растрескивание на конце штифта.
9. Швы в промышленных полах с интенсивным движением требуют особого внимания во избежание отслаивания краев швов. Такие швы должны быть заполнены материалом, способным поддерживать края швов. Рекомендации производителя и записи о производительности должны быть проверены перед использованием.

Соблюдайте эти правила, чтобы предотвратить образование трещин

1. Используйте бетон с умеренной осадкой (3-5 дюймов) с пониженными характеристиками просачивания.
2. Следуйте рекомендуемым методам и срокам, основанным на характеристиках схватывания бетона, для операций по укладке и отделке:
   1. Избегайте чрезмерных манипуляций с поверхностью, которые могут привести к уменьшению количества крупного заполнителя, увеличению количества цементного теста на поверхности или увеличению водоцементного отношения на поверхности.
   2. ЗАПРЕЩАЕТСЯ заканчивать бетон до тех пор, пока бетон не вытечет. ЗАПРЕЩАЕТСЯ наносить цемент на поверхность, чтобы впитать стекающую воду. ЗАПРЕЩАЕТСЯ разбрызгивать воду на поверхность во время отделки бетона.
   3. Если требуется стальная затирка, отложите ее до тех пор, пока с поверхности не исчезнет водяной блеск.
3. Вылечить должным образом, как только отделка будет завершена.

Ссылки

1. Соединения в бетонных конструкциях, ACI 224.3R, Американский институт бетона, Фармингтон-Хиллз, Мичиган.
2. Руководство по устройству бетонных полов и плит, ACI 302. 1R, Американский институт бетона, Фармингтон-Хиллз, Мичиган.
3. Плиты на уровне, ACI Concrete Craftsman Series CCS-1, Американский институт бетона, Фармингтон-Хиллз, Мичиган.
4. Грунтовка для швов, бетонная конструкция
5. Ward Malisch, Избегайте распространенных проблем с плоской поверхностью на открытом воздухе, август 1997 г.
6. Брюс А. Супренант, Распиловка швов в бетоне, Бетонные конструкции, январь 1995 г.

Назад к бетонным наконечникам

ИСПОЛЬЗУЕТСЯ С РАЗРЕШЕНИЕМ NRMCA

Требуются ли распилы в моей плите? Часть 2 — Жилые плиты на грунте

Изделия

12 декабря 2019 г.

В первой части мы обсудили разделы управляющих норм и руководства со ссылками на нормы, которые относятся к выпиливанию компенсационных швов в промышленных бетонных плитах на грунте. Вторая часть будет посвящена жилым бетонным плитам на земле.

Трещины в бетонных плитах перекрытий на грунте для новых проектов жилищного строительства могут привести к претензиям по проектным и/или строительным дефектам к специалисту по проектированию и/или подрядчику проекта соответственно. Требования к компенсационным швам (CJ) в бетонных плитах прямо не указаны в нормах для жилых помещений и, таким образом, могут быть пропущены профессиональным проектировщиком. Тем не менее, нормы проектирования жилых домов отсылают профессиональных проектировщиков к рекомендациям ACI по требованиям к швам в бетонных плитах. Специалист по проектированию может либо указать относительно большой процент стальной арматуры в плите, чтобы исключить необходимость в CJ, либо указать CJ для контроля количества, размера и местоположения трещин высыхания и усадки. Поскольку количество стальной арматуры, необходимой для устранения CJ, обычно дороже, чем использование CJ, CJ обычно являются предпочтительной альтернативой. Одним из методов создания CJ является использование пропилов для создания ослабленного поперечного сечения, чтобы контролировать, где плита треснет. Критические параметры при определении пропилов включают расстояние между пропилами, тип пропила, передачу нагрузки по пропилу, глубину пропила и время пропила.

Трещина в плите при распиле

В этом блоге представлены разделы управляющих норм и руководства со ссылками на коды, относящиеся к распиловке CJ в типичных жилых бетонных плитах на уровне грунта. Термин типичные бетонные плиты для этого блога относится к бетонным плитам перекрытия на земле, которые не передают вертикальные нагрузки или боковые силы от других частей конструкции на почву. Этот технический блог ссылается на Международный жилищный кодекс (IRC) 2015 года в качестве базовых норм проектирования для жилищного строительства. Следует отметить, что Жилищный кодекс Флориды 2017 года внес поправки в требования штата к контрольным соединениям и не соответствует IRC.

Жилые бетонные плиты на грунте

Контролирующие разделы IRC и ссылочного документа ACI:

IRC Глава 5 – Полы

«Бетонная плита на первом этаже должна быть спроектирована и построена в соответствии с положениями настоящего раздела или ACI 332…»

Другими применимыми разделами IRC являются:

IRC R402. 2 – Бетон

IRC R506.2.4 – Арматурная опора

» продолжительность укладки бетона. ” [Выделение добавлено]

IRC делает вывод о том, что существуют ситуации, когда бетонная плита на грунте может быть спроектирована с армированием или без него, но не предоставляет ограничений или деталей для каждого варианта конструкции. Ограничения и подробности для каждого варианта конструкции можно найти в упомянутом документе ACI 332-14 9.0125 Жилищные нормы и правила для структурного бетона и комментарий (ACI 332), на которые ссылается IRC R506. Применимые разделы ACI 332:

Расстояние между деформационными швами

ACI 332, включает Таблицу 10.5.3 для рекомендуемого расстояния CJ для неармированных бетонных плит на грунте:

Таблица расстояний CJ из ACI 332 Таблица 10.5.3

Обратите внимание, что расстояние CJ в 4-дюймовой плите без стальной арматуры должно составлять от 8 футов до 13 футов. Рекомендации по расстоянию CJ для жилых плит аналогичны рекомендациям по расстоянию CJ для коммерческих плит. Обратите внимание, что Жилищный кодекс Флориды 2017 года, раздел R506.2.4, внес поправки в требования штата к регулирующим соединениям.

Типы распилов

В ACI 332 обсуждаются два типа распилов: обычный мокрый процесс и процесс сухого распила с ранним входом. Для традиционного мокрого процесса распиловки используется пила по бетону и полотно, предназначенное для резки затвердевшего бетона. Во время пропила добавляется вода, чтобы свести к минимуму образование пыли и охладить лезвие во время пропила. Глубина лезвия (или оправки) обычно может превышать 1 дюйм.

Обычный процесс мокрой распиловки

Для раннего процесса сухой распиловки распилы выполняются с использованием пилы определенного типа с вращением лезвия вверх, что оставляет свежие швы чистыми и удерживает пилу на месте. Лезвие предназначено для резки бетона до его затвердевания без добавления воды при распиле. Пилы с ранним входом обычно ограничиваются пропилом глубиной 1 дюйм. Пилы с ранним входом используются после того, как бетон станет достаточно твердым, чтобы бетонный заполнитель не рассыпался, но до затвердевания бетона.

Пила для сухой резки бетона с ранним входом

Армирование плиты в местах стыков

Распил CJ Фрагмент из ACI 360, рис. 6.8 арматура» в таблице 10.5.2 относится как к простому бетону, так и к бетону, армированному только для контроля трещин. Процент армирования, который применяется только для предотвращения образования трещин, меньше или равен 0,5% общей площади поперечного сечения плиты. Обычно указанная сварная проволочная сетка (WWF) 6 × 6 W1,4xW1,4 в 4-дюймовой бетонной плите жилого дома на земле составляет примерно 0,06% от общего сечения. WWF 6×6 W1,4×1,4 в 4-дюймовой жилой бетонной плите на грунте будет считаться «без стальной арматуры» для целей Таблицы 10.5.2. Обратите внимание, что в соответствии с поправками Флориды к IRC R506.2.4 использование 6×6 W1.4xW1.4 в 4-дюймовой жилой плите может быть указано для устранения CJ.

Механизм передачи нагрузки, описанный в коммерческом кодексе, не упоминается напрямую в жилищном кодексе или ACI 332. Расчетные временные нагрузки для жилых этажей и нагрузки на колеса для жилых гаражей обычно меньше, чем тяжелые расчетные нагрузки на колеса, указанные для коммерческого склада. Как указано в IRC R506.2.4 Арматурная опора и в ACI 332 10.6 – Арматура , бетонные плиты на грунте могут быть простыми бетонными или армированными для контроля трещин только с расстоянием между стыками, как показано в Таблице 10.5.2. Согласно ACI 332.10.6, проектировщик может превысить расстояние CJ в таблице 10.5.2, только если стальная арматура превышает 0,5% площади поперечного сечения плиты. Для 4-дюймовой бетонной плиты на земле это будет эквивалентно арматуре № 4, расположенной на расстоянии 10 дюймов в каждую сторону. Стоимость стальной арматуры, равной 0,5% от площади поперечного сечения плиты, как правило, превышает стоимость пропилов в плите.

Сроки распиловки

ACI 332, раздел 10.2.2 2 – Усадочные швы – Комментарий гласит следующее:

обычная пила имеет тенденцию ограничивать развитие трещин в распиленном соединении. Обратитесь к ACI 302.1R для получения дополнительной информации об ограничении растрескивания плиты на земле ».

ACI 302.1R, Раздел 8.3.12 Пильные соединения , указано следующее:

Как правило, швы, выполненные с использованием традиционных процессов, выполняются в течение 4–12 часов после того, как плита была закончена на участке: от 4 часов в жаркую погоду до 12 часов в холодную погоду. Для пил с ранним входом в сухую пилу период ожидания обычно варьируется от 1 часа в жаркую погоду до 4 часов в холодную погоду после завершения отделки плиты в этом месте стыка.

Рекомендации по времени для распиловки жилых домов такие же, как и рекомендации по времени для коммерческих распилов плит.

Глубина пропилов

ACI 332, Раздел 10.5.2 – Деформационные швы , устанавливает следующее:

« или сухие распиленные швы в затвердевшем бетоне (e) Глубина шва должна быть не менее 1 дюйма для плиты толщиной до 9 дюймов для раннего входа распиленных швов. ”

Рекомендации по глубине для распилов в жилых помещениях такие же, как и рекомендации по глубине для коммерческих распилов.

Требования к проектированию жилых бетонных плит на грунте

Специалист по проектированию для проекта, который включает типичные жилые бетонные плиты на грунте, должен либо указать достаточное количество стальной арматуры для устранения CJ (более 0,5 % от площади поперечного сечения плиты) или (чаще) укажите CJ следующим образом:

1. Расстояние между CJ – ACI 332 Таблица 10.5.2 (от 8 футов до 13 футов для плиты толщиной 4 дюйма)
2. Армирование перекрытий в местах стыков – в коде прямо не упоминается. Агрегатный метод блокировки представляет собой результирующий механизм при отсутствии дюбелей или деформированных стержней.
3. Хронометраж распилов
   1. Обычный мокрый распил должен осуществляться через 4–12 часов после укладки плиты
      1. 4 часа в жаркую погоду и 12 часов в холодную погоду
   2. Процесс предварительной сухой резки должен осуществляться через 1–4 часа после укладки плиты.
      1. 1 час в жаркую погоду и 4 часа в холодную погоду
4. Глубина пропила
   1. Обычная мокрая распиловка – 1 дюйм
   2. Процесс ранней сухой резки – ¼ толщины сляба

Специалисты по проектированию жилых бетонных плит на грунте, которые не включают вышеуказанные спецификации, могут быть подвержены заявляемым ошибкам и/или упущениям при проектировании. Вышеупомянутая информация может быть включена в планы проекта и/или в спецификации проекта по номеру 03 81 13 9.0125 Резка плоского бетона . Подрядчики, которые не следуют планам и/или спецификациям в отношении CJ, могут быть признаны виновными в строительных дефектах.

Чтобы узнать больше об услугах VERTEX по проектированию конструкций или поговорить с экспертом по проектированию конструкций, позвоните по телефону 888.298.5162 или отправьте запрос.

Сопутствующие услуги

Инженерное проектирование

VERTEX предоставляет инженерно-проектные решения по всем видам фундаментных и восстановительных работ, включая коммерческие, жилые и промышленные проекты.

Подробнее

Судебно-инженерная экспертиза

Судебно-инженерные услуги VERTEX включают в себя расследование причин и размеров ущерба от погодных явлений и строительных дефектов.

Подробнее

Back to Insights

Рекомендуемое расстояние между арматурой в бетонных конструкциях

Требования к рекомендуемому минимальному расстоянию между арматурными стержнями в бетонных конструкциях

Требования к минимальному расстоянию между арматурными стержнями приведены в п. 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Обновленная редакция СНиП 52-01-2003. (п. 10.3 СП 63.13330.2018) [Строительные нормы РФ]

Для чего необходимо обеспечить минимальное расстояние между стержнями в железобетонной конструкции:

• обеспечение совместной работы арматуры с бетоном;
• Изготовление качественных конструкций (укладка и уплотнение бетонной смеси)

Согласно п.10.3.5 (СП 63.13330.2012, СП 63.13330.2018) минимальное расстояние между стержнями арматуры должно быть:

1. Не менее наибольшего диаметра стержня!

2. При горизонтальном или наклонном расположении стержней в один или два ряда при бетонировании:

• для нижней арматуры не менее 25 мм;
• для верхней арматуры не менее 30 мм;

3. При горизонтальном или наклонном расположении стержней более чем в два ряда при бетонировании:

• для нижней арматуры не менее 50 мм (кроме стержней двух нижних рядов).

4. С вертикальным положением стержней при бетонировании.

• не менее 50 мм;

5. В стесненных условиях допускается расположение стержней группами – балками (без зазора между ними).

При этом расстояния в свету между балками также должны быть не менее приведенного диаметра стержня, эквивалентного по площади поперечного сечения арматурной балке, принимаемого равным по формуле:

• d _si — диаметр одного арматурного стержня в балке,
• n — количество арматурных стержней в балке.

Требования к рекомендуемому максимальному расстоянию между арматурными стержнями в бетонных конструкциях

Требования к максимальному расстоянию между арматурными стержнями приведены в п. 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Обновленная редакция СНиП 52-01-2003.

Для продольной арматуры

В соответствии с п. п. 10.3.8 – 10.3.10 СП 63.13330.2012 (СП ​​63.13330.2018) максимальное расстояние между осями стержней продольной арматуры составляет:

1. в железобетонных балках и плит:

• не более 200 мм — при высоте поперечного сечения h≤150 мм;
• не более 400 мм или 1,5 ч — при высоте поперечного сечения h > 150 мм;

2. в железобетонных колоннах:

• не более 400 мм — в направлении, перпендикулярном плоскости изгиба;
• не более 500 мм – в направлении плоскости изгиба.

3. В железобетонных стенах:

• не более 400 и не более 2т (t — толщина стены) — между стержнями вертикальной арматуры;
• не более 400 – между стержнями горизонтальной арматуры.

Важные указания!

• В балках и ребрах шириной более 150 мм количество продольных рабочих растянутых стержней в поперечном сечении должно быть не менее двух.
• В балках и ребрах с шириной элемента 150 мм и менее допускается установка одного продольного стержня в поперечном сечении.
• В балках стержни продольной рабочей арматуры площадью поперечного сечения не менее 1/2 площади поперечного сечения стержней в пролете и не менее двух стержней должны быть выведены на опору .
• В плитах стержни продольной рабочей арматуры должны подводиться к опоре на 1 м ширины плиты площадью поперечного сечения не менее 1/3 площади поперечного сечения стержней на 1 м ширины плиты в пролете.

Для поперечной арматуры

В соответствии с п. 10.3.11-10.3.20-СП 63.13330.2012 (СП ​​63.13330.2018) максимальное расстояние между осями стержней продольной арматуры составляет:

Поперечная арматура устанавливается на всех поверхностях железобетонных элементов, возле которых размещена продольная арматура.

Устанавливается с целью восприятия усилий, а также ограничения развития трещин, удержания продольных стержней в проектном положении и предохранения их от бокового выпучивания в любом направлении.

Диаметр поперечной арматуры (хомутов) в вязаных каркасах внецентренно сжатых элементов (колонн, стоек и др. ) принимают не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм.

Диаметр поперечной арматуры в вязаных каркасах гнутых элементов (балки, ригели и др.) принимают не менее 6 мм.

В сварных каркасах диаметр поперечной арматуры должен быть не менее диаметра, установленного из условий сварки при наибольшем диаметре продольной арматуры.
Максимальное расстояние для поперечной арматуры:

• не более 0,5 h0 и не более 300 мм — в железобетонных элементах, в которых поперечная сила не может восприниматься бетоном только бетоном.
• не более 0,75 h0 и не более 500 мм — в балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, в участках элемента, где поперечная сила рассчитывается только по бетону.
• не может быть установлен — в сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм в зонах элемента, где действует поперечная сила рассчитывается только по бетону.
• не более 15d и не более 500 мм — во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии сжимающей продольной арматуры, необходимой по расчету для предотвращения потери устойчивости продольной арматуры (d — диаметр сжатая продольная арматура).

Важные указания!

• При площади поперечного сечения сжатой продольной арматуры, установленной на одной из граней элемента, более 1,5%, поперечную арматуру следует устанавливать с шагом не более 10d и не более 300 мм.
• Конструкция хомутов (поперечных стержней) во внецентренно-сжатых линейных элементах должна быть такой, чтобы продольные стержни (хотя бы через один) располагались в местах изгибов, а эти изгибы — на расстоянии не более 400 мм по ширине лица. При ширине забоя не более 400 мм и числе продольных стержней на этом забое не более четырех допускается охват всех продольных стержней одним хомутом.
• В элементах, подверженных крутящим моментам, поперечная арматура (хомуты) должна образовывать замкнутый контур.
• Поперечная арматура в плитах в зоне пробивки в направлении, перпендикулярном сторонам расчетного контура, устанавливается с шагом не более 1/ 3h ₀ и не более 300 мм . Стержни, ближайшие к контуру грузового отсека, располагаются не ближе 1/3h ₀ и не дальше 1/2h ₀ от этой схемы. При этом ширина зоны установки поперечной арматуры (от контура грузового помещения) должна быть не менее 1/3h ₀ . Допускается увеличение шага поперечной арматуры до 1/2h ₀ . При этом следует учитывать наиболее неблагоприятное расположение разрывной пирамиды и в расчете учитывать только арматурные стержни, пересекающие разрывную пирамиду.
• Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.
