Балка двутавровая таблица весов (цена за кг). Таблица весов двутавровой балки

‘+
‘

‘+
‘{{n}}’ +
‘{{o}}’ +
‘{{t}}’ +
‘

‘+
‘


В соответствии с существующими стандартами, для того, чтобы узнать сколько весит двутавровая балка, требуется определения массы погонного метра готового изделия.


Точное взвешивание выполняется в исключительном случае – когда производитель отгружает готовые образцы для транспортировки к заказчику. Использование специальных механических весов дает результат, необходимый для определения стоимости изделий и доставки. Возможно вам так же будет интересно узнать, что у нас вы можете приобрести задвижки фланцевые по выгодной цене.


Вне металлопрокатного цеха применение стандартного взвешивания – процедура, к которой прибегают крайне редко. Специалисты используют математические вычисления, в которых используется вес метра балки двутавровой как главная величина. Удельную массу погонного метра определяют с помощью таких способов:


  • в ГОСТе, который соответствует сортаменту изделия находят таблицу соответствий и руководствуются ей;


  • проводят расчеты самостоятельно.





















































Двутавровые балки с параллельными гранями полок

Номер двутавра
Размеры балки
Масса 1м, кг
Метров в тонне

h
b
s
t

Нормальные балки

20Б1
200
100
5,5
8,0
21,3
46,9

25Б1
248
124
5,0
8,0
25,7
38,9

25Б2
250
125
6,0
9,0
29,6
33,8

30Б1
298
149
5,5
8,0
32,0
31,3

30Б2
300
150
6,5
9,0
36,7
27,2

35Б1
346
174
6,0
9,0
41,4
24,2

35Б2
350
175
7,0
11,0
49,6
20,2

40Б1
396
199
7,0
11,0
56,6
17,7

40Б2
400
200
8,0
13,0
66,0
15,2

45Б1
446
199
8,0
12,0
66,2
15,1

45Б2
450
200
9,0
14,0
76,0
13,2

50Б1
492
199
8,8
12,0
72,5
13,8

50Б2
469
199
9,0
14,0
79,5
12,6

55Б1
543
220
9,5
13,5
89,0
11,2

55Б2
547
220
10,0
15,5
97,9
10,2

60Б1
596
199
10,0
15,0
94,6
10,6

60Б2
600
200
110
17,0
105,5
9,5

Широкополочные балки

20Ш1
194
150
6,0
9,0
30,6
32,7

25Ш1
244
175
7,0
11,0
44,1
22,7

30Ш1
294
200
8,0
12,0
56,8
17,6

30Ш2
300
201
9,0
15,0
68,6
14,6

35Ш1
334
249
11,0
20,0
65,3
15,3

35Ш2
340
250
9,0
14,0
79,7
12,5

40Ш1
383
299
9,5
12,5
88,6
11,3

40Ш2
390
300
10,0
16,0
106,7
9,4

45Ш1
440
300
11,0
18,0
123,5
8,1

50Ш1
482
300
11,0
15,0
114,2
8,8

50Ш2
487
300
14,5
17,5
138,4
7,2

50Ш3
493
300
15,5
20,5
156,1
6,4

50Ш4
499
300
16,5
23,5
173,4
5,8

Колонные балки

20K1
196
199
6. 5
10.0
41.4
24.2

20K2
200
200
8.0
12.0
49.9
20.0

25K1
246
249
8.0
12.0
62.6
16.0

25K2
250
250
9.0
14. 0
72.4
13.8

25K3
253
251
10.0
15.5
80.2
12.5

30K1
298
299
9.0
14.0
87.0
11.5

30K2
300
300
10.0
15.0
94. 0
10.6

30K3
300
305
15.0
15.0
105.8
9.5

30K4
304
301
11.0
17.0
105.8
9.5

35K1
342
348
10.0
15.0
109.1
9. 2

35K2
350
350
12.0
19.0
136.5
7.3

40K1
394
398
11.0
18.0
146.6
6.8

40K2
400
400
13.0
21.0
171.7
5.8

40K3
406
403
16. 0
24.0
200.1
5.0

40K4
414
405
18.0
28.0
231.9
4.3

40K5
429
400
23.0
35.5
290.8
3.4


Балка двутавровая размеры и вес: таблица


При использовании теоретической базы, описанной в государственных стандартах определяются главные показатели балки двутавровой металлической – размеры и вес (цена, соответственно тоже).


Многие инженеры изучая табличные значения используют их данные как основу для дальнейших математических манипуляций. Это связано с тем, что в документации указываются номинальные параметры, которые практически постоянно отличаются от фактических. Все доступные виды балки двутавровой, вы найдете на данной странице.


Основная причина такой погрешности заключается в технологии производства металлопроката. Из-за разной плотности металлов, погрешность может колебаться от 3 до 5 процентов, соответственно отличаются у любой балки двутавровой размеры, вес и цена. Специалисты в компании “Региональный Дом Металла” получают сведения о параметрах проката напрямую от поставщиков, также проводят дополнительные определения перед реализацией. Рекомендуем ознакомиться с необходимыми данными в прайсах или по телефонам.


Вес двутавровой балки таблица


При необходимости самостоятельного определения габаритов стоит помнить об особенностях профиля.


В частности отличается уклон полки, поэтому вес двутавровой балки 20 невозможно определить без табличных значений из ГОСТа и документации, в которой указывается соответствующая маркировка.


Существуют более серьезные типы изделий, выдерживающие большие нагрузки, так вес балки двутавровой 25 будет значительно больше описанного выше варианта. Поможет в расчетах еще и знание того, использован нелегированный или низколегированный металл при производстве. Масса погонного метра может колебаться от 30 до 73 килограмм.


Если же вас интересует нечто иное, например цены на бесшовные трубы, то вам сюда: https://rdmetall.ru/truba-stalnaya/truba-besshovnaya/cena-besshovnoy-truby/.


Таким образом, имея документацию, которую предоставляют заводы, а также таблицы соответствий можно узнавать для балки двутавровой 45м размеры и вес без использования сложной и дорогостоящей процедуры механического взвешивания. Знание точных параметров очень важно при любом виде строительства, ведь неправильные расчеты могут привести к подбору конструкции, несоответствующих требуемым параметрам.

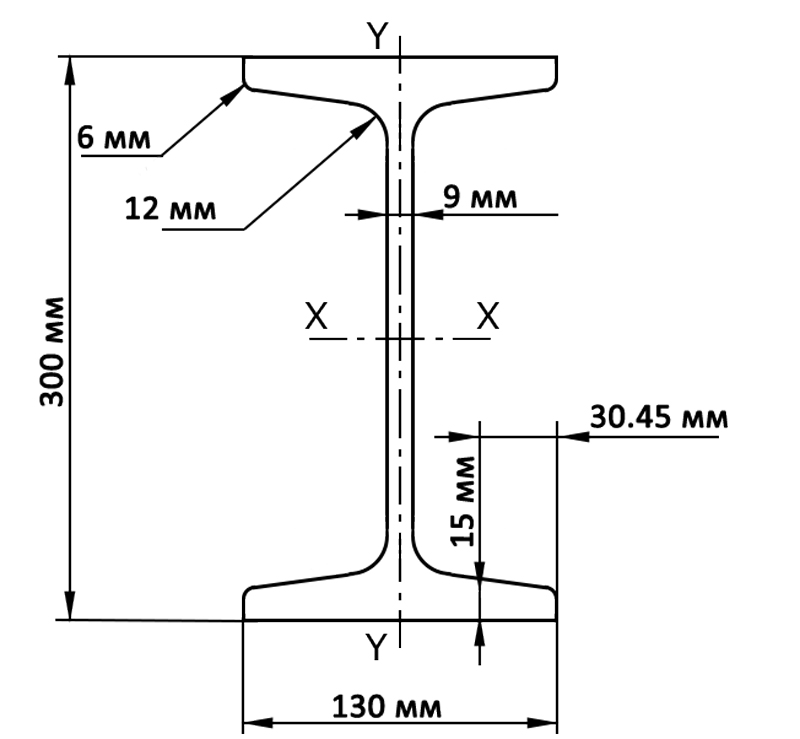

Размеры двутавровой балки ГОСТ 19425-74

    Специальный двутавр (балка двутавровая): М — для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М.

 Условные обозначения:

  • h – высота двутавра;

  • b – ширина полки;

  • S – толщина стенки;

  • t – средняя толщина полки;

  • R – радиус внутреннего закругления;

  • r – радиус закругления полки




















№ балки

Размеры, h, мм

 b

 S

 t

Масса 1 м балки, кг

Количество метров в
1 тонне, м

14С

140

80

5,5

9,1

16,9

59,17

20С

200

100

7

11,4

27,9

35,84

20Са

200

102

9

11,4

31,1

32,15

22С

220

110

7,5

12,3

33,1

30,21

27С

270

122

8,5

13,7

42,8

23,36

27Са

270

124

10,5

13,7

47,0

21,28

36С

360

140

14

15,8

71,3

14,03

18М

180

90

7

12

25,8

38,76

24М

240

110

8,2

14

38,3

26,11

30М

300

130

9

15

50,2

19,92

36М

360

130

9,5

16

57,9

17,27

45М

450

150

10,5

18

77,6

12,89

Примечания:



  1. Масса 1 метра двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

  2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Основы стальной балки | Использование и размеры

17 ноября 2021 г. | Категория: Сталь 101

Стальные балки могут показаться простыми, когда вы смотрите на них, но существует огромное разнообразие типов, вариаций, размеров и многого другого, адаптированных для различных применений и целей. Независимо от того, хотите ли вы просто учиться или планируете купить некоторые из них, мы здесь, чтобы разбить их, чтобы вы могли чувствовать себя уверенно, говоря и покупая правильные балки для ваших нужд.

Что такое стальная балка?

Стальная балка — это конструктивная форма, которая широко используется во многих отраслях и проектах. Их профиль имеет форму заглавной буквы I (или буквы H, если перевернуть ее на бок). Стальные балки очень прочные, но часто очень тяжелые, поэтому их можно разрезать пополам по длине, чтобы получились тавровые балки (в форме буквы Т).

Для чего они используются?

По своей сути стальные балки предназначены для поддержки тяжелых грузов из-за их огромной прочности. В частности, они часто используются в строительстве и гражданских инженерных сооружениях, таких как опоры мостов или основные каркасы зданий. Как мы обсудим, они обладают превосходными характеристиками прочности и несущей способности для таких вещей, как опорные полы и крыши, что делает их идеальным выбором для большинства строительных и инфраструктурных проектов.

Части стальной балки

Их сила частично обусловлена ​​прочностью стали, но также и их формой. Стальная балка состоит из двух основных частей, размеры каждой из которых могут различаться в зависимости от применения.

  • Полки: Профиль стальной балки выглядит как буква I. Горизонтальные части сверху и снизу (обычно более короткие) называются полками. Они могут быть параллельными или коническими в зависимости от типа луча.
    • Назначение: Фланцы противостоят изгибающему моменту или силам, которым подвергается балка.
  • Решетка: Решетка балки — это (обычно более длинная) вертикальная деталь, соединяющая две полки в центре. Радиус угла, где каждая полка встречается со стенкой, также может варьироваться в зависимости от балки.
    • Назначение: Полотно сопротивляется силам сдвига, которые могут привести к обрушению или поломке.

Стенка и полки работают вместе, чтобы обеспечить большую прочность на сдвиг и изгиб, поэтому балки так часто используются в мостах и ​​каркасах зданий. Однако форма балки имеет относительно низкое сопротивление скручивающим (или скручивающим) силам.

Как читать размеры стальных балок

При чтении размеров луча они часто записываются как «W 27 x 178#» или «S 24 x 121#». Это может показаться запутанным, если вы никогда раньше не пробовали покупать или работать со стальными балками, но это очень просто, когда вы понимаете формат.

Буква указывает на общую форму или тип балки, в данном случае W означает, что это W-образная (или широкополочная) балка, тогда как S означает S-образную (или стандартную американскую) балку. Число, которое следует за буквой, называется номером секции и является «высотой» I. Второе число — это количество фунтов на линейный фут, или сколько весит каждый фут балки. Иногда будет третье число, которое представляет длину балки (в футах).

Используя эти примеры, балка с широкими полками имеет высоту 27 дюймов и весит 178 фунтов на фут балки. Если эта балка имеет длину 40 футов, мы можем умножить вес на фут на длину, чтобы оценить, что общий вес составит 7120 фунтов. S-образная балка имеет высоту 24 дюйма и весит 121 фунт на фут, что приводит к общему весу 4840 фунтов, если длина балки составляет 40 футов.

Хотя это основная информация для определения размера стальной балки, полки и стенка также имеют индивидуальные размеры и характеристики, которые часто отображаются в полных таблицах размеров. Для получения дополнительной информации посетите наши страницы с двутавровыми или W-образными балками, чтобы просмотреть их таблицы размеров.

Получите подходящие балки для своего проекта уже сегодня

Независимо от того, какой тип, размер или спецификация балок вам нужны, Service Steel может поставить их. Более того, наши эксперты могут помочь вам решить, что лучше всего подходит для вашего проекта, поэтому вам не нужно чувствовать давление, чтобы быть экспертом в терминологии стальных балок и стандартных размерах.



Запросите предложение сегодня.

Луч

Вт • BEAMCLAMP

Структурные сечения — данные W Beam
Метрика Глубина эт. Ширина эт. Толстый
W100X19.3 4 1/8 4 3/8
W130X23. 8 5 5 3/8
W130X28.1 5 1/8 5 16.07.
W150X13.5 5 7/8 4 3/16
W150X18 6 4 1/4
W150X22,5 6 6 1/4
W150X24 6 1/4 4 3/8
W150X29.8 6 1/4 6 3/8
W150X37.1 6 3/8 6 1/8 16.07.
В200С15 7 7/8 4 3/16
W200X19.3 8 4 1/4
W200X22,5 8 1/8 4 16.05.
W200X26.6 8 1/8 5 1/4 16.05.
W200X31.3 8 1/4 5 1/4 3/8
W200X35. 9 7 7/8 6 1/2 3/8
W200X41.7 8 6 1/2 16.07.
W200X46.1 8 8 16.07.
В200С52 8 1/8 8 1/2
W200X59 8 1/4 8 1/8 16 сентября
W200X71 8 1/2 8 1/8 16.11.
W200X86 8 3/4 8 1/4 13/16
В200С100 9 8 1/4 15/16
W250X17.9 9 7/8 4 3/16
W250X22.3 10 4 1/4
W250X25.3 10 1/8 4 16.05.
W250X28.4 10 1/4 4 3/8
W250X32.7 10 1/8 5 3/4 3/8
W250X38. 5 10 3/8 5 3/4 16.07.
W250X44.8 10 1/2 5 3/4 1/2
W250X49.1 9 3/4 8 16.07.
W250X58 9 7/8 8 1/2
W250X67 10 1/8 8 5/8
W250X73 10 10 16 сентября
В250С80 10 1/8 10 5/8
W250X89 10 1/4 10 1/8 16/11
В250С101 10 3/8 10 1/8 3/4
В250С115 10 5/8 10 1/4 7/8
В250С131 10 7/8 10 1/4 1
В250С149 11 1/8 10 3/8 1 1/8
В250С167 11 3/8 10 3/8 1 1/4
W310X21 11 7/8 4 1/4
W310X23. 8 12 4 1/4
W310X28.3 12 1/8 4 3/8
W310X32.7 12 1/4 4 16.07.
W310X38.7 12 1/4 6 1/2 3/8
W310X44.5 12 3/8 6 1/2 16.07.
W310X52 12 1/2 6 1/2 1/2
В310С60 12 8 1/2
W310X67 12 8 16 сентября
W310X74 12 1/4 8 1/8 5/8
W310X79 12 10 16 сентября
W310X86 12 1/4 10 5/8
W310X97 12 1/8 12 5/8
В310С107 12 1/4 12 16.11.
В310С117 12 3/8 12 1/8 3/4
W310X129 12 1/2 12 1/8 13/16
В310С143 12 3/4 12 1/8 7/8
В310С158 12 7/8 12 1/4 1
В310С179 13 1/8 12 3/8 1 1/8
В310С202 13 3/8 12 3/8 1 1/4
В310С226 13 3/4 12 1/2 1 3/8
В310С253 14 12 5/8 1 9/16
В310С283 14 3/8 12 5/8 1 3/4
В310С313 14 3/4 12 3/4 1 7/8
В310С342 15 12 7/8 2 1/16
В310С375 15 3/8 13 2 1/4
В310С415 15 7/8 13 1/8 2 1/2
В310С454 16 3/8 13 1/4 2 16. 11.
В310С500 16 7/8 13 3/8 2 15/16
В360С32.9 13 3/4 5 16.05.
В360С39 13 7/8 5 16.07.
W360X44 13 7/8 6 3/4 3/8
В360С51 14 6 3/4 16.07.
W360X57.8 14 1/8 6 3/4 1/2
В360С64 13 5/8 8 1/2
В360С72 13 3/4 8 5/8
W360X79 13 7/8 8 16.11.
В360С91 13 7/8 10 5/8
В360С101 14 10 3/4
В360С110 14 1/8 10 1/8 13/16
В360С122 14 1/4 10 1/8 7/8
В360С134 14 14 1/2 16. 11.
В360С147 14 1/8 14 5/8 3/4
В360С162 14 3/8 14 5/8 7/8
В360С179 14 1/2 14 5/8 15/16
В360С196 14 5/8 14 3/4 1
В360С216 14 3/4 15 1/2 1 1/16
В360С237 15 15 5/8 1 3/16
В360С262 15 1/4 15 5/8 1 5/16
В360С287 15 1/2 15 3/4 1 7/16
В360С314 15 3/4 15 3/4 1 9/16
В360С347 16 15 7/8 1 3/4
В360С382 16 3/8 16 1 7/8
В360С421 16 3/4 16 1/8 2 1/16
В360С463 17 1/8 16 1/4 2 1/4
В360С509 17 1/2 16 3/8 2 1/2
В360С551 17 7/8 16 1/2 2 16. 11.
В360С592 18 1/4 16 5/8 2 7/8
В360С634 18 5/8 16 3/4 3 1/16
В360С677 19 16 7/8 3 3/16
В360С744 19 5/8 17 3 1/2
В360С818 20 1/4 17 1/4 3 13/16
В360С900 20 7/8 17 3/8 4 3/16
В360С990 21 5/8 17 5/8 4 1/2
В360С1086 22 3/8 17 7/8 4 15/16
В360С1202 22 7/8 18 1/2 5 1/8
W410X38.8 15 3/4 5 1/2 3/8
W410X46.1 15 7/8 5 1/2 16.07.
W410X53 15 7/8  7 16. 07.
В410С60 16 7 1/2
W410X67 16 1/8 7 16 сентября
W410X75 16 1/4 7 1/8 5/8
В410С85 16 3/8 7 1/8 16.11.
В410С100 16 3/8 10 1/4 16.11.
В410С114 16 1/2 10 1/4 3/4
В410С132 16 3/4 10 3/8 7/8
В410С149 17 10 3/8 1
В460С52 17 3/4 6 16.07.
В460С60 17 7/8 6 1/2
W460X68 18 6 5/8
W460X74 18 7 1/2 16 сентября
W460X82 18 1/8 7 1/2 5/8
W460X89 18 1/4 7 1/2 16. 11.
W460X97 18 3/8 7 5/8 3/4
В460С106 18 1/2 7 5/8 13/16
В460С113 18 1/4 11 16.11.
В460С128 18 3/8 11 1/8 3/4
В460С144 18 5/8 11 1/8 7/8
В460С158 18 3/4 11 1/4 15/16
W460X177 19 11 1/4 1 1/16
В460С193 19 1/4 11 1/8 1 3/16
В460С213 19 1/2 11 1/4 1 5/16
В460С235 19 3/4 11 1/4 1 7/16
W530X66 20 3/4 6 1/2 16.07.
W530X74 20 7/8 6 1/2 9/16
W530X85 21 6 1/2 5/8
W530X92 21 8 1/4 5/8
В530С101 21 1/8 8 1/4 16. 11.
В530С109 21 1/4 8 1/4 3/4
В530С123 21 3/8 8 3/8 13/16
W530X138 21 5/8 8 3/8 15/16
В530С150 21 3/8 12 1/4 13/16
В530С165 21 1/2 12 3/8 7/8
В530С182 21 5/8 12 3/8 15/16
В530С196 21 7/8 12 1/2 1 1/16
В530С219 22 12 1/2 1 1/8
В530С248 22 1/2 12 3/8 1 3/8
В530С272 22 3/4 12 1/2 1 1/2
В530С300 23 12 5/8 1 5/8
W610X82 23 5/8 7 1/2
W610X92 23 3/4 7 16 сентября
В610С101 23 3/4 9 16 сентября
В610С113 23 7/8 9 16. 11.
В610С125 24 1/8 9 3/4
В610С140 24 1/4 9 1/8 7/8
В610С153 24 1/2 9 1
В610С155 24 12 3/4 3/4
W610X174 24 1/4 12 3/4 7/8
В610С195 24 1/2 12 7/8 15/16
W610X217 24 3/4 12 7/8 1 1/16
В610С241 25 13 1 1/4
В610С262 25 1/4 12 7/8 1 5/16
В610С285 25 1/2 13 1 7/16
В610С307 25 3/4 13 1 9/16
В610С341 26 13 1/8 1 3/4
В610С372 26 3/8 13 1/8 1 7/8
В610С415 26 3/4 13 1/4 2 1/16
В610С455 27 1/2 13 1/2 2 1/2
W610X498 28 1/2 13 3/4 3
В610С551 29 5/8 14 1/8 3 16 сентября
В690С125 26 3/4 10 5/8
В690С140 28 1/8 10 3/4
В690С152 27 3/4 10 13/16
В690С170 27 5/8 10 1/8 15/16
В690С192 27 3/8 10 1 1/8
В690С217 27 5/8 14 1
В690С240 27 1/4 14 1 1/16
В690С265 27 1/8 14 1/8 1 3/16
В690С289 26 7/8 14 1 5/16
В690С323 28 3/8 14 1/8 1 1/2
В690С350 28 5/8 14 1/4 1 5/8
В690С384 29 14 1/4 1 3/4
В690С457 29 5/8 14 1/2 2 1/16
В690С500 30 3/8 14 5/8 2 1/2
В690С548 31 5/8 15 3
В690С802 32 1/2 15 1/4 3 16 сентября
В760С134 29 1/2 10 3/8 16 сентября
В760С147 29 5/8 10 1/2 16. 11.
В760С161 29 7/8 10 1/2 3/4
В760С173 30 10 1/2 7/8
В760С185 30 1/8 10 1/2 15/16
В760С196 30 1/4 10 1/2 1
В760С220 30 5/8 10 1/2 1 3/16
В760С257 30 1/2 15 1 1/16
В760С284 30 5/8 15 1 3/16
В760С314 31 15 1/8 1 5/16
В760С350 31 1/4 15 1 1/2
В760С389 31 5/8 15 1/8 1 5/8
В760С434 32 15 1/4 1 7/8
В760С484 32 3/8 15 3/8 2 1/16
В760С531 33 1/4 15 5/8 2 16. 07.
В760С582 34 1/4 15 7/8 3
W840X176 33 7/8 11 1/2 3/4
W840X193 33 1/8 11 1/2 7/8
В840С210 33 1/4 11 1/2 15/16
W840X226 33 1/2 11 5/8 1 1/16
В840С251 33 7/8 11 1/2 1 1/4
W840X299 33 5/8 15 3/4 1 1/8
В840С329 33 7/8 15 3/4 1 1/4
В840С359 34 1/8 15 7/8 1 3/8
W840X392 34 1/2 15 3/4 1 9/16
W840X433 34 7/8 15 7/8 1 3/4
W840X473 35 1/8 16 1 7/8
W840X527 35 1/2 16 1/8 2 1/16
В920С201 35 1/2 12 13/16
В920С223 35 7/8 12 15/16
W920X238 36 12 1
В920С253 36 1/4 12 1 1/8
В920С271 36 1/4 12 1/8 1 3/16
В920С289 36 1/2 12 1/8 1 1/4
В920С313 36 3/4 12 1/8 1 3/8
В920С342 35 7/8 16 1/2 1 1/4
В920С345 37 1/8 12 1/8 1 9/16
В920С365 36 1/8 16 1/2 1 3/8
В920С381 37 3/8 12 1/4 1 3/4
В920С387 36 1/4 16 1/2 1 7/16
В920С417 36 1/2 16 5/8 1 9/16
В920С446 36 3/4 16 5/8 1 16.

Published by admin
