Основные размеры саморезов — диаметр и длина. Обзор наиболее популярных метизов

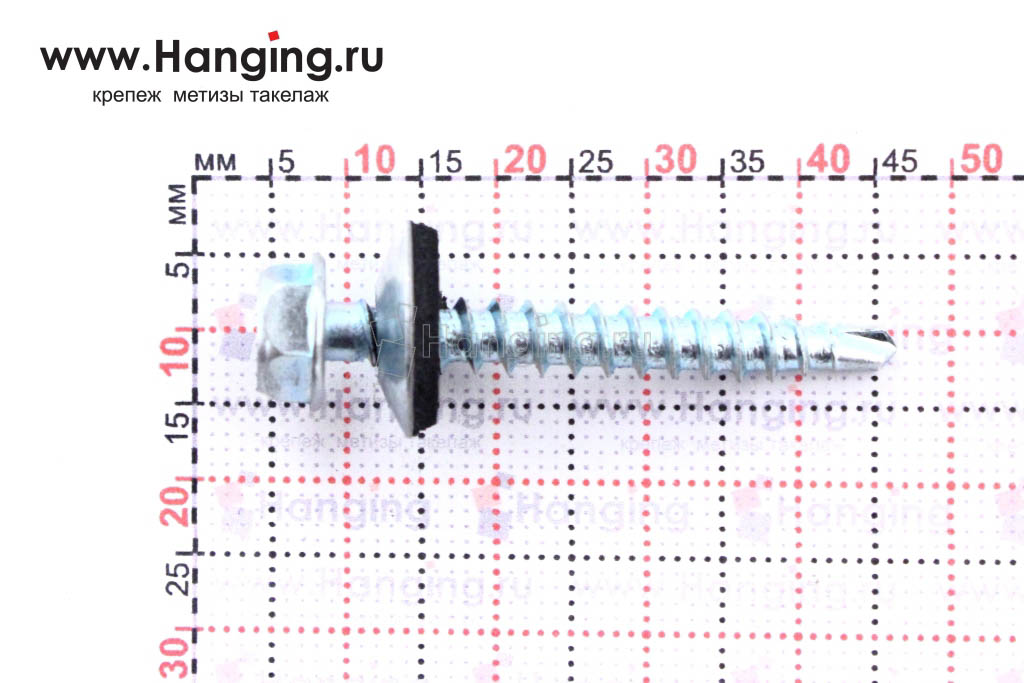

Размерные характеристики саморезов имеют очень важное значение при решении конкретных задач, связанных со сферой строительства.  В число основных параметров крепежа стержневого типа, включая самонарезающие винты, входят диаметр, а также длина. Величина первого определяется по внешним кромкам витков резьбовой накатки. Этот параметр стандартизован. Длина является характеристикой производной от конфигурации шляпки. Если она выпуклая, длина изделия измеряется от крайней точки заостренного наконечника до опорной поверхности головки. Когда же шляпка выполнена под потай, данный параметр отображает общую протяженность изделия. Он также стандартизован.

Нормативные документы

Отечественные производители рассматриваемых крепежных деталей руководствуются положениями, преимущественно, таких стандартов:

•

  ГОСТ 1146-80. Нормирует выпуск шурупов со шляпкой под полупотай.

•

  ГОСТ 1145-80. Устанавливает размерные характеристики шурупов с головкой под потай.

•

  ГОСТ 1144-80. Регламентирует производство шурупов с полусферической шляпкой.

Интересно, что в названиях этих нормативных документов термин «саморез» не упоминается, а только шуруп. Скорей всего, причина данного явления кроется в том, что первый представляет собой конструктивную доработку второго.

И здесь есть еще один момент. Как известно, резьбовая накатка саморезов проделана по всей длине стержня, практически, до шляпки, а у шурупа примерно на 2/3 от этого от этого параметра. Но то, что прописанные в данных ГОСТах цифры распространяются и на саморезы, подтверждает присутствующее на чертежах исполнений шурупов примечание. Выглядит оно очень просто: b≤L, где

А математический знак «≤» как раз и означает, что эти параметры могут совпадать.

Кроме того, существуют стандарты, название которых имеет близкую смысловую нагрузку к саморезу в общепринятой трактовке этого понятия:

•

  ГОСТ 11650-80. Устанавливает размеры самонарезающих винтов с заостренным наконечником и полукруглой шляпкой, предназначенных для скрепления изделий, выполненных как из пластика, так и из металла

•

  ГОСТ 11652-80. Нормирует производство самонарезающих винтов с заостренным наконечником и со шляпкой под потай, предназначенных для работы с теми же материалами.

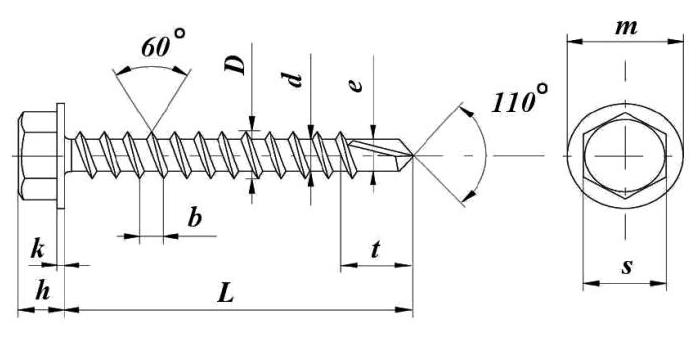

Номенклатура размеров

Помимо диаметра и длины, существует еще ряд размерных характеристик самонарезающих винтов, определяющих удобство монтажа (конфигурация шляпки и шлица), и надежность соединения. Рассмотрим, что говорится об этом в вышеуказанных стандартах.

Положения ГОСТа 1144-80

Этим нормативным документом установлено четыре исполнения саморезов.

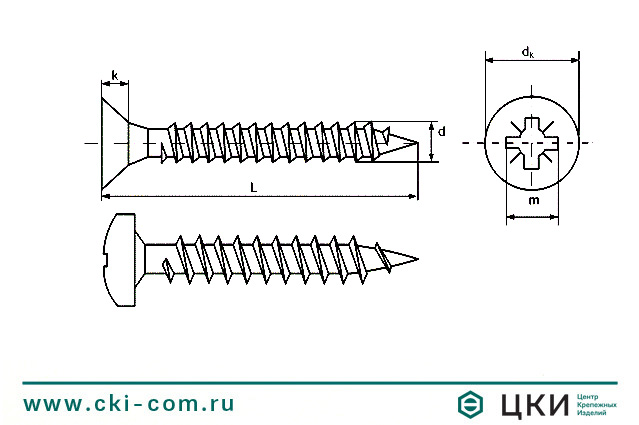

Размеры параметров, отображенных на выше приведенных чертежах, могут изменяться в таких пределах:

•

  длина стержня (обозначение L) – от 7,0 мм до 100,0 мм;

•

  внешний диаметр резьбы (d) – минимальный 1,60 мм; максимальный 10,0 мм;

•

  диаметр шляпки (параметр D) – min 3,2 мм; max 20,0 мм;

•

  высота шляпки (k) – минимальная 1,1; максимальная 7,0 мм;

•

  глубина шлица крестообразной конфигурации (обозначение h) – 1,2 мм…5,6 мм;

•

  диаметр шлица крестообразной конфигурации (m) – от 2,0 мм до 10,6 мм.

Самонарезающие винты, выполненные в соответствии с нормами ГОСТа 1144-80, применяются для:

•

  закрепления объектов на установочных базах из природного камня, неячеистого бетона и кирпича, в том числе силикатного;

•

  работы с ГВЛ и ГКЛ – это гипсоволокнистые и гипсокартонные листы, соответственно;

•

  фиксации элементов конструкции, изготовленных из пластика;

•

  монтажа профилированных листов и иных подобных материалов;

•

  скрепления заготовок из металла разных видов.

Нормы ГОСТа 1145-80

Данным стандартом утверждено четыре исполнения саморезов со шляпкой под потай.

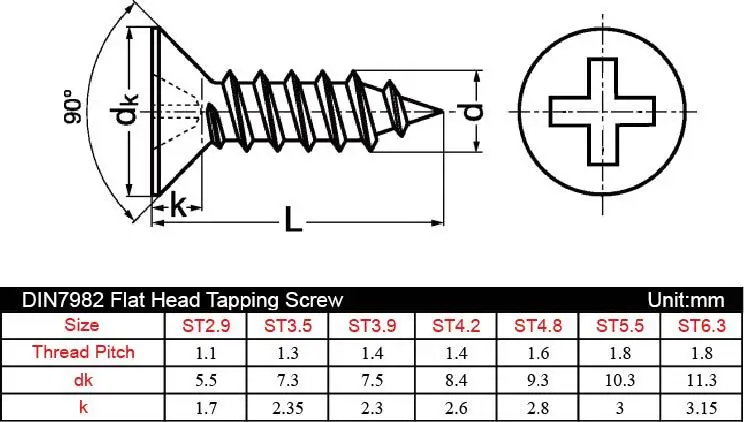

Ниже представлены пределы изменения размеров параметров, отображенных на этих чертежах:

•

  общая длина изделия (L) – минимальная 7,0 мм; максимальная 100,0 мм;

•

  внешний диаметр резьбы (параметр d) – от 1,60 мм до 10,0 мм;

•

  диаметр шляпки (обозначение D) – min 3,0 мм; max 18,0 мм;

•

  высота шляпки (k) – минимальная 0,96; максимальная 5,0 мм;

•

  глубина шлица крестообразной конфигурации (параметр h) – 1,1 мм…4,6 мм;

•

  диаметр шлица крестообразной конфигурации (обозначение m) – от 2,0 мм до 9,7 мм.

При правильном монтаже саморезов под потай, они не выступают над поверхностью сопрягаемого объекта, и та остается ровной и аккуратной. Благодаря данному фактору эти соединительные детали широко применяются в мебельной индустрии при работе с многослойным строительным материалом, получаемого склеиванием шпона – фанерой, а также ДСтП, когда на участок скрепления в дальнейшем нужно будет установить иные элементы конструкции.

Положения ГОСТа 1146-80

В данном нормативном документе прописаны размерные характеристики саморезов под полупотай. Как и вышеописанные стандарты, он утверждает четыре исполнения крепежных элементов.

Диапазоны изменения размеров отображенных на чертежах параметров выглядят следующим образом:

•

  длина изделия без полусферы на шляпке (обозначается литерой L) – min 7,0 мм; max 100,0 мм;

•

  внешний диаметр резьбы (параметр d) – от 1,60 мм до 10,0 мм;

•

  диаметр шляпки (обозначение D) – минимальный 3,0 мм; максимальный 18,0 мм;

•

  высота шляпки без полусферы (k) – min 0,96; max 5,0 мм;

•

  глубина шлица крестообразной конфигурации (обозначается литерой h) – от 1,5 мм до 6,1 мм;

•

  диаметр шлица крестообразной конфигурации (параметр m) – 2,3 мм. ..11,2 мм.

Саморезы со шляпкой под полупотай нашли широкое применение во многих отраслях промышленного производства. Наиболее эффективно использование этих деталей, когда проводится монтаж объектов, характеризующихся сравнительно небольшой толщиной, или скрепляются металлические листы.

Размеры самонарезающих винтов по ГОСТу 11650-80

Данным нормативным документом установлено два исполнения саморезов.

Размеры отображенных на чертежах параметров изменяются в следующих пределах:

•

  внешний диаметр резьбовой накатки (обозначается литерой d) – от 2,5 мм до 8,0 мм;

•

  длина стержня (параметр L) – минимальная 6,0 мм; максимальная 50,0 мм;

•

  диаметр шляпки (D) – 4,5 мм…13,0 мм;

•

  высота шляпки (обозначение k) – min 1,7 мм; max 5,6 мм;

•

  номинальная ширина плоского (прямого) шлица (параметр n) – от 0,6 мм до 2,0 мм;

•

  диаметр шлица крестообразной формы (m) – минимальный 2,8 мм; максимальный 7,7 мм;

•

  глубина шлица крестообразной конфигурации (литера h)– min 0,9 мм; max 3,7 мм.

Основная сфера применения саморезов, выполненных по нормам ГОСТа 11650-80 – строительство. Технические характеристики этих крепежных деталей позволяют использовать их в работах разного масштаба. Они востребованы и у небольших организаций, и у крупных фирм соответствующего профиля деятельности.

Размеры самонарезающих винтов по ГОСТу 11652-80

Государственный стандарт за номером 11652, принятый в 1980 году, устанавливает два исполнения самонарезающих винтов, имеющих заостренный наконечник и шляпку под потай.

Пределы изменений размеров параметров, отображенных на чертежах, представлены ниже.

•
  внешний диаметр резьбовой накатки (обозначение d) – минимальный 2,5 мм; максимальный 8,0 мм;

•
  длина стержня (параметр L) – от 6,0 мм до 50,0 мм;

•
  диаметр шляпки (литера D) – min 4,7 мм; max 14,5 мм;

•
  высота шляпки (k) – 1,5 мм…4,0 мм;

•
  номинальная ширина плоского (прямого) шлица (обозначение n) – от 0,6 мм до 2,0 мм;

•
  диаметр шлица крестообразной формы (параметр m) – минимальный 2,6 мм; максимальный 7,4 мм;

•
  глубина шлица крестообразной конфигурации (k)– min 1,05 мм; max 2,1 мм;

Саморезы со шляпкой под потай широко используются во многих отраслях промышленного производства, начиная с машиностроения, включая мебельную индустрию, и заканчивая строительной сферой.

Заключение

Сегодня меткомбинаты выпускают широкий ассортимент самонарезающих винтов. При выборе подходящего изделия по совокупности критериев длина + диаметр нужно ориентироваться на величину будущей нагрузки и размеры скрепляемых элементов конструкции. Но когда саморез будет вкручиваться в пластиковый дюбель, следует руководствоваться инструкцией по применению именно последней детали. Понятно, что прочность соединения находится в прямой пропорциональной зависимости от диаметра крепежа – сопряжение будет тем надежней, чем этот показатель больше. Но если величина данного параметра намного превысит указанный в этом документе номинал самонарезающего винта, устанавливать его придется, прикладывая значительное вращающее усилие. Тогда шляпка крепежа может просто отлететь.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Типы шурупов. | Делаем своими руками

Пожалуй, не найти при проведении ремонтных или отделочных работ, более надежных помощников, чем шурупы. Эти стойкие «стальные солдатики» способны выдержать буквально любое крепление для мягких материалов. Как самостоятельно осуществить выбор шурупов из великого многообразия крепежных элементов?

Содержание

• 1 Секретная запись
• 2 Виды головок (шляпок)  шурупа
• 3 Типы резьбы шурупа
• 4 Размеры шурупов
• 5 Возвращение блондинки

Вот уже целый час блондинка в розовой шляпке стояла возле витрины в строительном супермаркете и рассматривала крепежные элементы. Привела ее сюда просьба строгого Петровича, который делал ремонт в квартире блондинки. «Иди, купи шурупы»,- сказал Петрович и что-то написал на бумажке. «Вот такие», — мастер протянул блондинке записку. «460с 4-40», — было написано на листочке в клеточку.

Секретная запись

«Что же такое 460с?», — размышляла блондинка, рассматривая винты, болты, шурупы и саморезы, которые были выложены на витрине. «Наверное, что-то секретное, раз буква «с» имеется». Чтобы блондинке не было скучно и грустно, давайте поможем ей разобраться в том, какие бывают шурупы.

Винты (шурупы) для крепления деревянных и пластмассовых деталей,  а именно для таких целей применяются шурупы, выпускаются промышленностью, согласно существующим стандартам.  По ГОСТ шурупы изготавливают из нержавеющей стали, латуни и покрывают их для улучшения антикоррозийных свойств цинком, латунью или хромируют.

Виды головок (шляпок)  шурупа

Присмотревшись, Блондинка вдруг удивленно воскликнула: «Так у них и шляпки у всех разные». Да, это действительно так!  Головка шурупа по своей форме различается на сферическую, плоскую и шестигранную, реже квадратную.  Размеры и форма шляпки шурупов стандартизированы. Поэтому следует различать шурупы:

•   имеющие потайную головку

•   с полупотайной головкой

•   имеющие полукруглую головку

•   с шестигранной головкой

•   имеющие квадратную головку.

Шурупы, имеющие  потайную головку,  применяются для тех работ, когда расположение головки предусматривается вровень или ниже рабочей поверхности или должно быть утоплено. Головка шурупа в этом случае входит в имеющееся конусообразное отверстие — фаску. Чтобы усилить прижимной момент для шурупов с потайной или полупотайной головкой используются металлические шайбы. Используют также пластиковые гнезда с декоративным колпачком, который после установки шурупа закроет головку.

С полупотайной головкой шурупы представляют собой нечто среднее между полукруглой и потайной головкой. Такой вид шурупов применяется для использования крепления металлических элементов к деревянным элементам.

Шурупы с полукруглой головкой используют для крепления с листовыми материалами, в том случае, когда толщина материала слишком мала для применения потайной головки.

Шуруп-саморез, обладатель шестигранной головки (глухарь) применим для крепления элементов конструкций без предварительного сверления.  Благодаря высокому классу прочности изготовления и оцинкованной поверхности шурупа любая рабочая поверхность (бетонная, кирпичная или деревянная) при этом поддается сверлению.

Благодаря наличию фигурного  шлица  на головке шурупа, следует выбирать для работы тип отвертки. Шлиц бывает  прямым и  крестообразным  Philips или Pozidrive.

Типы резьбы шурупа

«Ой, смотрите, а есть тоненькие шурупчики с резьбой, а вот на половину с резьбой», — розовая шляпка блондинки качнулась от удивления.

Кроме головки у шурупа имеется целиковое тело. Тело шурупа составляет треть общей длины. Причем некоторые шурупы имеют сплошную резьбу по всей длине. Окончанием шурупа является острый кончик, который позволяет вбуриваться  в поверхность с помощью шуруповерта или электрической дрели.  Резьба шурупа позволяет производить ввинчивание без повреждения поверхности.

Поэтому возможность ввертывания в поверхность шурупа осуществляется за счет резьбы на целиковом теле. Причем необходимо отметить, что характерная резьба шурупа визуально отличается от резьбы других крепежных элементов. Резьба шурупа более высокая и имеет значительный шаг нарезки. Как правило, резьбовой участок тела имеет форму конуса и сужается к концу шурупа. При этом резьба нарезается по всей длине целикового тела, так и на отдельном участке.

Размеры шурупов

Приобретая шурупы всегда необходимо указывать их размер. Так длина шурупов для дерева измеряется от острия конусообразной части до головки.

Необходимо также определиться с диаметром, формой головки и типом шлица. Размеры шурупов могут находиться в интервале от 6 мм. до 63 мм. Диаметр измеряется поперечным сечением целикового тела. Размеры диаметра начинаются с 3,5 до 6,5 мм.  Самый маленький шуруп, именуемый «клоп» имеет рабочую длину всего 8 мм. и диаметр 4 мм.

А шуруп гигантских размеров, который называется «путевым»,  имеет рабочую длину 170 мм. и диаметр 24 мм. Соотношения между длиной и диаметром шурупа обозначаются числом и на практике принципиального значения не имеют. Единственно, что необходимо запомнить, что чем выше номер, тем толще будет диаметр шурупа. Наиболее ходовыми и востребованными диаметрами считаются: 2, 3, 4, 6 мм.

Приобретать шурупы рекомендуется поштучно. В любом хозяйстве пригодятся шурупы разных типоразмеров.

Наиболее распространенными размерами шурупов являются: 25(длина) х 3,5(диаметр) мм, 38 х 4 мм, 50 х 4 мм, 63 х 5 мм.  Для работы могут понадобиться шурупы с прямым и крестообразным  шлицем.  Шурупы, имеющие  крестообразный  шлиц, закручивают специальной крестообразной отверткой. Окончание крестообразной отвертки достаточно плотно и надежно входит в углубление шлица. Самым распространенным крестообразным типом шурупа является Pozidriv с характерным шлицом восьмиугольной звезды.

Хотите узнать советы по выбору шурупов от профессионалов?  Тогда изучите предложенное  видео, которое поможет произвести выбор.

Возвращение блондинки

Посмотрев видео и выбрав, наконец, необходимые шурупы, блондинка не спеша возвращалась домой. Дверь ей открыл сердитый Петрович: «Боже, ну где тебя носит весь день! Купила?» Счастливая блондинка протянула Петровичу пакетик с саморезами.

Размеры винтов США (дюймы) с десятичными и метрическими эквивалентами

Очень полезно знать десятичный эквивалент размеров винтов США, которые у вас есть. Это часто происходит при попытке подобрать размер винта с помощью цифровых штангенциркулей (от десятичной дроби до размера винта) или просверлить отверстие (от размера винта до ближайшей дроби) для вашего проекта.

Во второй таблице ниже представлена ​​доля США в метрических миллиметрах для наиболее распространенных размеров до 4 дюймов.

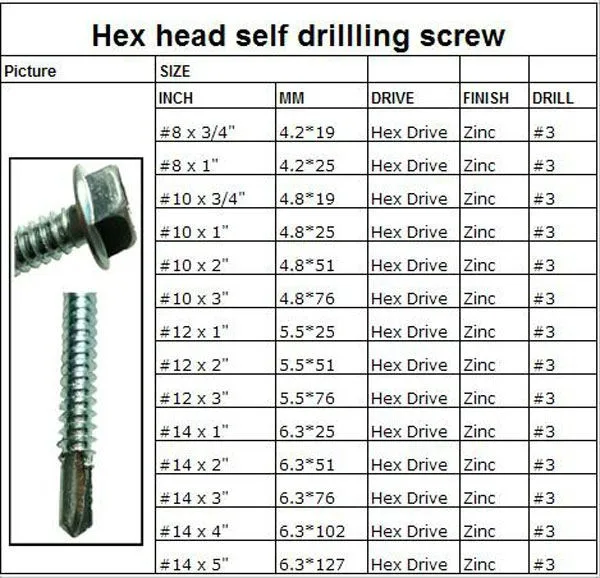

Таблица преобразования размеров винтов США:

Дробь США к метрической таблице мм эквивалент:

Короткое предложение, описывающее, что кто-то получит, подписавшись

Ваш адрес электронной почты

Таблица размеров винтов

: найдите нужные размеры

Когда вы впервые читаете этикетку на коробке с винтами, вы, вероятно, столкнетесь с множеством запутанных цифр, которые, казалось бы, не имеют никакого смысла.

Но вот кикер:

Я здесь, чтобы сказать вам, что размер правильного винта больше не должен быть догадкой!

К концу этого руководства вы сможете уверенно читать таблицу размеров винтов и самостоятельно расшифровывать все размеры на обозначении винтов.

От метрических и имперских стандартов размера до всех других связанных тонкостей, я все это рассмотрел ниже.

Начнем!

Как читать винтовую диаграмму

Если вы живете в Соединенных Штатах, вы входите в число трех стран мира, использующих имперскую систему.

Это означает, что вам придется следовать стандартным размерам винтов ASME/ANSI, который называется унифицированным стандартом резьбы (UTS).

Все размеры в системе UTS указаны в дюймах.

Для остального мира вы, вероятно, будете использовать метрическую систему, соответствующую стандарту резьбы ISO.

Независимо от того, пытаетесь ли вы прочитать кривую диаграмму или винтовую этикетку с напечатанным на ней обозначением, вам следует ознакомиться с обеими системами

Как читать винтовую диаграмму UTS (имперская система)

обычно имеют три вещи: калибр винта, количество витков на дюйм (TPI) и стандарт резьбы.

Наша обширная таблица винтов также указывает шаг винта в дюймах, который представляет собой расстояние между каждой резьбой.

Это может пригодиться, если вы конвертируете из метрической системы в имперскую, но обычно это не то, что есть в винтовых диаграммах UTS.

Наконец, выноска на коробке с винтами может содержать номер класса допуска, символ LH, если винты левосторонние, и длину винта.

Итак, подводя итог, вот шесть терминов, с которыми вам следует ознакомиться в системе ЕТС:

1. Стандарт резьбы
2. Манометр
3. Число витков на дюйм (TPI)
4. Длина винта
5. Класс точности
6. левый или правый

1. Стандарт резьбы

В таблице UTS есть два стандарта резьбы: основная (UNC) и тонкая (UNF).

Существует также стандарт сверхтонкой резьбы (UNEF), но он не так популярен, как два других.

2. Калибр (большой диаметр)

Винтовой калибр представляет собой диаметр наружной резьбы в дюймах , лучше называемый «большим диаметром».

Все, что меньше ¼ дюйма, будет промаркировано от #0 до #12. № 0 имеет внешний диаметр 0,06 дюйма, а № 12 имеет внешний диаметр 0,216 дюйма.

После #12 размер манометра указан в соответствии с внешним диаметром. Если винт имеет внешний диаметр 0,25 дюйма, размер калибра будет ¼ дюйма и так далее.

Знание этого поможет вам узнать, какие размеры сверл использовать при сверлении дерева, металла, пластика и любого другого материала.

3. Число витков на дюйм (TPI)

Число витков на дюйм означает количество витков на дюйм. Он указан сразу после калибра.

Давайте представим это в перспективе:

Если у вас есть винт калибра №8. Этот винт будет иметь 32 витка резьбы на одном дюймовом участке крупного винта (#8-32 UNC).

Если винт из серии Fine, он будет иметь 36 витков резьбы на дюйм (#8-36 UNF).

5. Длина винта

Длина винта равна длине вала. Вал — это часть винта, которая входит в поверхность.

Головки некоторых шурупов можно полностью ввинтить в поверхность. Это означает, что головка винта является частью длины винта.

Винты, которые можно полностью ввинтить в поверхность, называются винтами с потайной головкой.

Некоторые винты, такие как анкерные, круглые, шестигранные, полукруглые и полукруглые, не полностью входят в поверхность.

Эти винты известны как незенкованные. Длина винта измеряется от нижней части головки винта до кончика.

Читая выноску на коробке с винтами, вы увидите длину винта, указанную в самом конце выноски.

Итак, если вы видите 0,5 в конце выноски, это означает, что длина винта составляет ½ дюйма.

6. Класс точности

Класс точности указывает, в какие типы отверстий или гаек может входить винт.

Указывается после длины винта. Существует пять классов точности, от класса 1 до класса 5.

Винты размера 1 крепятся свободнее, чем винты размера 2. Это потому, что у них больше места между их потоками. Размер 3 подходит для самых узких.

Также рядом с цифрой может стоять буква А или В, что указывает на немного другой размер.

7. Правосторонние или левосторонние

Наконец, левосторонние винты маркируются символом LH сразу после класса точности.

Винты с левой резьбой имеют обратную резьбу, что может сбить вас с толку, если вы не знаете символ LH.

Левосторонние винты ослабляются при повороте их по часовой стрелке и затягиваются при повороте против часовой стрелки.

Как читать метрическую винтовую диаграмму (ISO)

Таблица размеров метрических винтов принципиально отличается от таблиц дюймовых винтов, поскольку они не содержат информации о количестве витков резьбы на дюйм.

Вместо этого метрические измерения определяют только шаг резьбы, то есть расстояние между витками резьбы на винте.

Итак, что в итоге?

Эти таблицы обычно содержат три параметра:

• Диаметр винта
• Шаг резьбы
• Длина винта

Мы также указали размер метчика для каждого размера винта, чтобы вам было удобнее нарезать резьбу сверлом.

Для получения дополнительной информации см. нашу полную таблицу размеров метчиков!

К счастью, я уже рассказал все, что вам нужно знать о диаметре, шаге и длине винтов.

Итак, если у вас есть винт с метрическими размерами, все, что вам нужно сделать, это взять калькулятор и перевести их в дюймы.

Reading American Screws Callouts

Популярная викторина! Вы найдете коробку с винтами, на которой напечатана выноска.

Подходит #3-48 UNC-2B-LH x .5

К настоящему моменту вы уже должны расшифровать всю информацию на вызове.

Если у вас не получилось, не расстраивайтесь!

Давайте разберемся вместе:

1. Калибр №3 (0,099 дюйма в таблице диаметров винтов)
2. 48 — количество витков на дюйм
3. UNC означает, что винт грубый
4. 2B определяет класс допуска
5. LH означает, что вам придется нехотя повернуть его в противоположном направлении
6. .5 означает, что длина винта ½ дюйма

Reading International Screws Callouts

Вот номер выноски на коробке с винтами. Выноска начинается с буквы М, так что это должно быть хорошим признаком того, что вы имеете дело с винтами международного стандарта.

M10 x 1,5 x 75

Разберем:

1. Первая цифра буквы M указывает на диаметр винта, который составляет 10 мм.
2. Вторая цифра — это шаг винта, который составляет 1,5 мм.
3. Третье число — это длина винта, равная 75 мм.

Подробные таблицы размеров винтов для США и других стран

Наши обширные таблицы размеров винтов включают:

• Единый стандарт резьбы (UTS), используемый в основном в США и Канаде
• Таблица размеров резьбы ISO, используемая в остальном мире

Таблица размеров британских винтов (UTS)

Таблица размеров метрических винтов (ISO)

Часто задаваемые вопросы

Вот некоторые из наиболее частых вопросов, которые мы получаем.

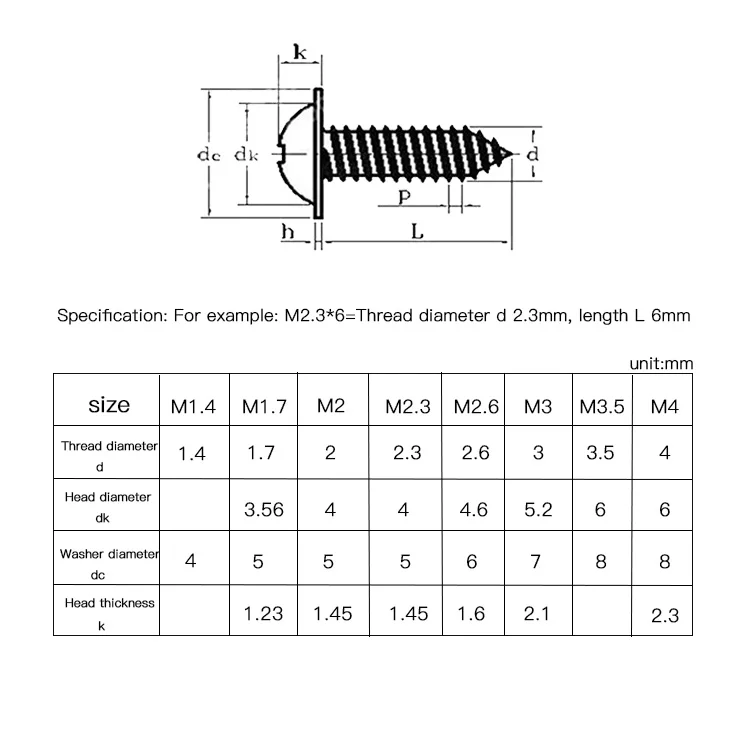

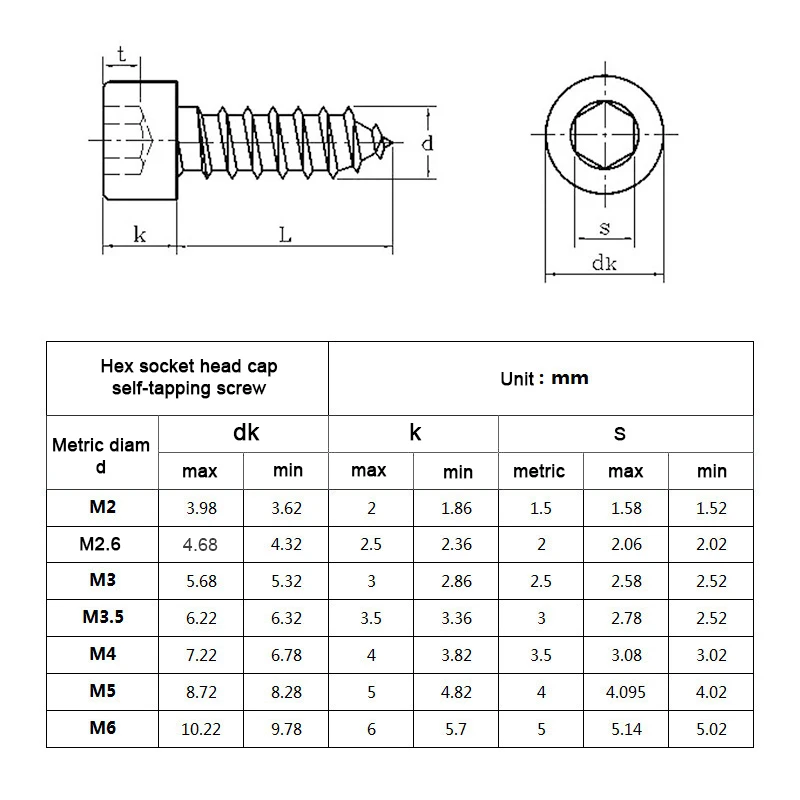

Каков диаметр головки винта?

Диаметр головки винта примерно вдвое больше диаметра хвостовика. Хвостовик представляет собой длинную часть винта под головкой винта.

Независимо от того, имеет ли хвостовик резьбу, частичную резьбу или полное отсутствие резьбы, концепция остается неизменной.

Например, винт с внешним диаметром 1–4 дюйма должен иметь диаметр головки примерно 1–2 дюйма.

Однако вы никогда не сможете точно рассчитать размер головки винта, удвоив только внешний диаметр.

Лучший способ определить точный размер головки винта — это измерить ее самостоятельно:

Сколько типов винтов существует?

Доступно более 60 типов винтов.
