Основные размеры саморезов — диаметр и длина. Обзор наиболее популярных метизов

Размерные характеристики саморезов имеют очень важное значение при решении конкретных задач, связанных со сферой строительства.  В число основных параметров крепежа стержневого типа, включая самонарезающие винты, входят диаметр, а также длина. Величина первого определяется по внешним кромкам витков резьбовой накатки. Этот параметр стандартизован. Длина является характеристикой производной от конфигурации шляпки. Если она выпуклая, длина изделия измеряется от крайней точки заостренного наконечника до опорной поверхности головки. Когда же шляпка выполнена под потай, данный параметр отображает общую протяженность изделия. Он также стандартизован.

Нормативные документы

Отечественные производители рассматриваемых крепежных деталей руководствуются положениями, преимущественно, таких стандартов:

•

  ГОСТ 1146-80. Нормирует выпуск шурупов со шляпкой под полупотай.

•

  ГОСТ 1145-80. Устанавливает размерные характеристики шурупов с головкой под потай.

•

  ГОСТ 1144-80. Регламентирует производство шурупов с полусферической шляпкой.

Интересно, что в названиях этих нормативных документов термин «саморез» не упоминается, а только шуруп. Скорей всего, причина данного явления кроется в том, что первый представляет собой конструктивную доработку второго.

И здесь есть еще один момент. Как известно, резьбовая накатка саморезов проделана по всей длине стержня, практически, до шляпки, а у шурупа примерно на 2/3 от этого от этого параметра. Но то, что прописанные в данных ГОСТах цифры распространяются и на саморезы, подтверждает присутствующее на чертежах исполнений шурупов примечание. Выглядит оно очень просто: b≤L, где

А математический знак «≤» как раз и означает, что эти параметры могут совпадать.

Кроме того, существуют стандарты, название которых имеет близкую смысловую нагрузку к саморезу в общепринятой трактовке этого понятия:

•

  ГОСТ 11650-80. Устанавливает размеры самонарезающих винтов с заостренным наконечником и полукруглой шляпкой, предназначенных для скрепления изделий, выполненных как из пластика, так и из металла

•

  ГОСТ 11652-80. Нормирует производство самонарезающих винтов с заостренным наконечником и со шляпкой под потай, предназначенных для работы с теми же материалами.

Номенклатура размеров

Помимо диаметра и длины, существует еще ряд размерных характеристик самонарезающих винтов, определяющих удобство монтажа (конфигурация шляпки и шлица), и надежность соединения. Рассмотрим, что говорится об этом в вышеуказанных стандартах.

Положения ГОСТа 1144-80

Этим нормативным документом установлено четыре исполнения саморезов.

Размеры параметров, отображенных на выше приведенных чертежах, могут изменяться в таких пределах:

•

  длина стержня (обозначение L) – от 7,0 мм до 100,0 мм;

•

  внешний диаметр резьбы (d) – минимальный 1,60 мм; максимальный 10,0 мм;

•

  диаметр шляпки (параметр D) – min 3,2 мм; max 20,0 мм;

•

  высота шляпки (k) – минимальная 1,1; максимальная 7,0 мм;

•

  глубина шлица крестообразной конфигурации (обозначение h) – 1,2 мм…5,6 мм;

•

  диаметр шлица крестообразной конфигурации (m) – от 2,0 мм до 10,6 мм.

Самонарезающие винты, выполненные в соответствии с нормами ГОСТа 1144-80, применяются для:

•

  закрепления объектов на установочных базах из природного камня, неячеистого бетона и кирпича, в том числе силикатного;

•

  работы с ГВЛ и ГКЛ – это гипсоволокнистые и гипсокартонные листы, соответственно;

•

  фиксации элементов конструкции, изготовленных из пластика;

•

  монтажа профилированных листов и иных подобных материалов;

•

  скрепления заготовок из металла разных видов.

Нормы ГОСТа 1145-80

Данным стандартом утверждено четыре исполнения саморезов со шляпкой под потай.

Ниже представлены пределы изменения размеров параметров, отображенных на этих чертежах:

•

  общая длина изделия (L) – минимальная 7,0 мм; максимальная 100,0 мм;

•

  внешний диаметр резьбы (параметр d) – от 1,60 мм до 10,0 мм;

•

  диаметр шляпки (обозначение D) – min 3,0 мм; max 18,0 мм;

•

  высота шляпки (k) – минимальная 0,96; максимальная 5,0 мм;

•

  глубина шлица крестообразной конфигурации (параметр h) – 1,1 мм…4,6 мм;

•

  диаметр шлица крестообразной конфигурации (обозначение m) – от 2,0 мм до 9,7 мм.

При правильном монтаже саморезов под потай, они не выступают над поверхностью сопрягаемого объекта, и та остается ровной и аккуратной. Благодаря данному фактору эти соединительные детали широко применяются в мебельной индустрии при работе с многослойным строительным материалом, получаемого склеиванием шпона – фанерой, а также ДСтП, когда на участок скрепления в дальнейшем нужно будет установить иные элементы конструкции.

Положения ГОСТа 1146-80

В данном нормативном документе прописаны размерные характеристики саморезов под полупотай. Как и вышеописанные стандарты, он утверждает четыре исполнения крепежных элементов.

Диапазоны изменения размеров отображенных на чертежах параметров выглядят следующим образом:

•

  длина изделия без полусферы на шляпке (обозначается литерой L) – min 7,0 мм; max 100,0 мм;

•

  внешний диаметр резьбы (параметр d) – от 1,60 мм до 10,0 мм;

•

  диаметр шляпки (обозначение D) – минимальный 3,0 мм; максимальный 18,0 мм;

•

  высота шляпки без полусферы (k) – min 0,96; max 5,0 мм;

•

  глубина шлица крестообразной конфигурации (обозначается литерой h) – от 1,5 мм до 6,1 мм;

•

  диаметр шлица крестообразной конфигурации (параметр m) – 2,3 мм. ..11,2 мм.

Саморезы со шляпкой под полупотай нашли широкое применение во многих отраслях промышленного производства. Наиболее эффективно использование этих деталей, когда проводится монтаж объектов, характеризующихся сравнительно небольшой толщиной, или скрепляются металлические листы.

Размеры самонарезающих винтов по ГОСТу 11650-80

Данным нормативным документом установлено два исполнения саморезов.

Размеры отображенных на чертежах параметров изменяются в следующих пределах:

•

  внешний диаметр резьбовой накатки (обозначается литерой d) – от 2,5 мм до 8,0 мм;

•

  длина стержня (параметр L) – минимальная 6,0 мм; максимальная 50,0 мм;

•

  диаметр шляпки (D) – 4,5 мм…13,0 мм;

•

  высота шляпки (обозначение k) – min 1,7 мм; max 5,6 мм;

•

  номинальная ширина плоского (прямого) шлица (параметр n) – от 0,6 мм до 2,0 мм;

•

  диаметр шлица крестообразной формы (m) – минимальный 2,8 мм; максимальный 7,7 мм;

•

  глубина шлица крестообразной конфигурации (литера h)– min 0,9 мм; max 3,7 мм.

Основная сфера применения саморезов, выполненных по нормам ГОСТа 11650-80 – строительство. Технические характеристики этих крепежных деталей позволяют использовать их в работах разного масштаба. Они востребованы и у небольших организаций, и у крупных фирм соответствующего профиля деятельности.

Размеры самонарезающих винтов по ГОСТу 11652-80

Государственный стандарт за номером 11652, принятый в 1980 году, устанавливает два исполнения самонарезающих винтов, имеющих заостренный наконечник и шляпку под потай.

Пределы изменений размеров параметров, отображенных на чертежах, представлены ниже.

•
  внешний диаметр резьбовой накатки (обозначение d) – минимальный 2,5 мм; максимальный 8,0 мм;

•
  длина стержня (параметр L) – от 6,0 мм до 50,0 мм;

•
  диаметр шляпки (литера D) – min 4,7 мм; max 14,5 мм;

•
  высота шляпки (k) – 1,5 мм…4,0 мм;

•
  номинальная ширина плоского (прямого) шлица (обозначение n) – от 0,6 мм до 2,0 мм;

•
  диаметр шлица крестообразной формы (параметр m) – минимальный 2,6 мм; максимальный 7,4 мм;

•
  глубина шлица крестообразной конфигурации (k)– min 1,05 мм; max 2,1 мм;

Саморезы со шляпкой под потай широко используются во многих отраслях промышленного производства, начиная с машиностроения, включая мебельную индустрию, и заканчивая строительной сферой.

Заключение

Сегодня меткомбинаты выпускают широкий ассортимент самонарезающих винтов. При выборе подходящего изделия по совокупности критериев длина + диаметр нужно ориентироваться на величину будущей нагрузки и размеры скрепляемых элементов конструкции. Но когда саморез будет вкручиваться в пластиковый дюбель, следует руководствоваться инструкцией по применению именно последней детали. Понятно, что прочность соединения находится в прямой пропорциональной зависимости от диаметра крепежа – сопряжение будет тем надежней, чем этот показатель больше. Но если величина данного параметра намного превысит указанный в этом документе номинал самонарезающего винта, устанавливать его придется, прикладывая значительное вращающее усилие. Тогда шляпка крепежа может просто отлететь.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Шурупы для соединения деревянных изделий

Главная / Клей, соединения, фурнитура / Шурупы

В основном шурупы используются для соединения деревянных элементов: сила сжатия, которую они создают, обеспечивает очень прочное и легко разбираемое соединение.

Они также применяются для крепежа такой фурнитуры, как петли, запорные устройства и ручки. Большинство шурупов общего назначения сделаны из стали, которая в некоторых случаях цементируется — подвергается поверхностной закалке (упрочнению). Латунные шурупы более декоративны, а шурупы из нержавеющей стали обладают высокой стойкостью к коррозии даже в открытых атмосферных условиях.

Шурупы из латуни и нержавеющей стали можно применять в соединениях деталей из кислотообразующей древесины (такой как дуб), которая вызывает коррозию крепежа из обычной стали. Для предотвращения коррозии стальные шурупы могут быть шерардизированными — покрытыми цинком, а хромированное и черное покрытие используются в качестве декоративных.

Размеры шурупов

Указываемая длина шурупа относится к той его части, которая фактически входит в древесину. Например, шуруп под зенковку (с потайной головкой) измеряется от конца до конца, а шуруп с полукруглой головкой — от кончика до нижней грани головки. Этот размер варьирует от 6 до 150 мм.

Выбирайте шуруп так, чтобы его длина, по меньшей мере, в три раза превышала толщину детали, которую он крепит. Даже если шуруп не проходит насквозь, то основание, куда он вворачивается, он деформирует волокна, образуя заметное вспучивание на тыльной поверхности древесины, если его кончик приближается к ней ближе, чем на 3 мм.

Шурупы также характеризуются диаметром, или «калибром». Этот параметр не представлен точным размером, а указывается в виде номера от 0 до 20. Например, шуруп № 5 имеет диаметр 3 мм, а № 14 — около 6 мм. Для прочного соединения берите шуруп самого большого размера, при этом имея в виду, что диаметр шурупа не должен превышать 1/10 ширины древесины, в которую он вворачивается.

Таблица размеров шурупов, приведенная ниже, показывает общепринятые размеры длин при разных диаметрах (номерах) шурупов.

Стандартные шурупы

У стандартного шурупа около 60% длины занимает резьба. При вращении шурупа эта спиральная нитка резьбы врезается в древесину и тянет за собой шуруп вглубь материала. Ровное цилиндрическое тело шурупа играет роль нагеля или штифта и заканчивается более широкой головкой, которая удерживает деталь.

Шурупы с двухзаходной резьбой

Появилось новое поколение шурупов — с двухзаходной резьбой (с двумя нитками резьбы) и большим шагом, которые образуют прочное соединение даже в ДСП или ДВП средней плотности. По сравнению со стандартным шурупом резьба здесь занимает больше места на всей длине, а тело гораздо уже, так что снижается риск расколоть древесину. Большой шаг резьбы позволяет быстро вворачивать такой шуруп.

Шлицы шурупов

Шлицы шурупов (прорези в головках) делаются в соответствии с различными типами отверток.

Прямой шлиц

Имеет одну прорезь поперек головки под отвертку с плоским концом.

Крестовой шлиц

имеет две пересекающиеся прорези под отвертку с крестообразным концом.

Шурупы со скошенным шлицом

«Противоугонные» шурупы используются при креплении запоров или ценных объектов. Могут вворачиваться отверткой с плоским концом, но при попытке вывернуть шуруп жало отвертки из-за скоса шляпа выходит из зацепления, и шуруп остается на месте.

Головки шурупов

Как стандартные, так и двухзаходные шурупы выпускаются с различными типами головок.

Потойная головка

Головка с плоским верхом, который лежит вровень с поверхностью детали. Она утапливается в зенковку — конусное углубление вокруг отверстия под шуруп.

Выступающая головка

Утапливается в такую же зенковку, но имеет слегка выпуклую верхнюю часть. Часто используется для наружных соединений.

Круглая головка

Обычно используется для крепления листового материала. Верхняя часть заметно выпуклая, а нижняя плоская.

Конические шайбы и колпачки

Многие деревообработчики считают, что открытые головки шурупов имеют неприглядный вид. Однако есть несколько видов фурнитуры, позволяющих либо скрыть головки, либо улучшить их внешний вид.

Коническая шайба с заглублением

Прочная латунная шайба для разборных соединений шурупами под зенковку. Ставится впотай — внутрь материала вровень с поверхностью детали.

Коническая шайба с установкой на поверхности

Делается из прессованной латуни. Имеет выступающее кольцо, куда входит нижняя часть потайной или выступающей головки.

Куполообразный колпачок

Пластиковый «купол» защелкивается вокруг кромки подходящей по размеру головки и скрывает ее.

Колпачок для крестового шлица

Фасонная пластиковая крышка с «пробкой» на нижней поверхности, которая плотно сидит в шлице.

Резьбовой колпачок для зеркал

Блестящий купол из хромированной латуни имеет на нижней части стержень с резьбой, который ввинчивается в специальный шуруп для крепления зеркал.

1. Коническая шайба с заглублением
2. Коническая шайба с установкой на поверхности
3. Куполообразный колпачок
4. Колпачок для крестового шлица
5. Резьбовой колпачок для зеркал

Как определить размер шурупа

Размеры шурупов определяются двумя параметрами – диаметром и длиной. Диаметр шурупа (самореза) это диаметр окружности выступов его резьбы. Шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм. Это не означает, что шурупы всех типов выпускаются всех диаметров, в зависимости от типа и области применения назначается определенный порой достаточно ограниченный ряд. Наиболее широкий ряд диаметров имеют универсальные шурупы. Так шурупы с потайной головкой по ГОСТ 1145-80 и полукруглой по ГОСТ 1144-80 имеют ряд диаметров: 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм, универсальные оцинкованные саморезы производства Юго-Восточной Азии – 3.0, 3.5, 4. 0, 4.5, 5.0, 6.0 мм. Специализированные шурупы и саморезы имеют более узкие ряды диаметров. Так саморезы для гипсокартона (черные с рожковой головкой) – 3.5, 3.8, 4.2, 4.8 мм, шурупы с шестигранной головкой по дереву («глухари») – 6.0, 8.0, 10.0, 12.0 мм, а саморезы по бетону вообще выпускаются только диаметрами 7.5 мм и т.д. Перечень наиболее распространенных шурупов и саморезов с их особенностями и рядами размеров приведен ниже. Длины шурупов и саморезов нормализованы и практически во всем мире имеют одинаковый размерный ряд: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. При этом следует помнить, что длины шурупов (саморезов) с потайными головками определяются по их полной длине, а с выпуклыми головками – по расстоянию от нижнего края головки до конца наконечника (по длине стержня). Естественно, что существует определенная корреляция между диаметром и длиной шурупа, и шурупы одного диаметра выпускаются с ограниченным рядом длин.

Выбор диаметра и длины шурупа определятся требуемой нагрузкой, которое должно выдерживать соединение, размерами соединяемых деталей и др. факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, указанные в каталогах или на упаковке дюбелей. Если такие рекомендации отсутствуют, то диаметр шурупа можно выбрать из следующего условия – шуруп должен быть на 1…3 номера в ряду диаметров меньше диаметра дюбеля. Для дюбеля 4 мм можно использовать шурупы мм, для дюбеля 5 мм – 4 мм, для 6 мм дюбеля – 4. 5, для дюбеля 8 мм – 5…6.0 мм; 10 мм – 6…8 мм; 12 мм – 8…10 мм; 14 мм – 10…12 мм. Естественно, чем больше диаметр шурупа – тем прочнее соединение, однако требуемый крутящий момент при этом возрастает, и применение толстого шурупа может ограничиваться возможностями инструмента, прочностью головки шурупа, жесткостью материала дюбеля и его конструкцией, твердостью материала, в который устанавливается дюбель, качеством подготовки отверстия и т. д. Длина шурупа выбирается исходя из длины дюбеля и толщины прикрепляемого изделия.

Шуруп при закручивании в дюбель должен выходить из вершины последнего на некоторое расстояние. Минимальную длину шурупа можно рассчитать по формуле:

где Lд – номинальная длина дюбеля;

S – толщина прикрепляемой детали;

dш – диаметр шурупа. Для «тупых» шурупов (с углом наконечника 40о) этого достаточно, для остроконечных шурупов (саморезов) длину требуемого шурупа необходимо увеличить, дабы весь его наконечник вышел из дюбеля при закручивании. Соответственно и отверстие под дюбель должно сверлиться с учетом длины вворачиваемого шурупа, в среднем на 10 мм больше длины дюбеля.

Источник

Автор – Клементьев С. В., кандидат технических наук, доцент

Технологии до появления саморезов

До того как саморезы поступили в продажу, процесс крепления обычными шурупами выглядел следующим образом:

1. Высверливалось отверстие.
2. Вкручивался шуруп, но только до половины. (Если вкрутить шуруп до конца, то вы непременно сорвете шлиц, и выкрутить его не удастся.)
3. Далее вкручивался второй шуруп до конца и также выкручивался.
4. Затем вкручивался третий, конечный шуруп.

Данная технология крепления неприемлема для современных требований к скорости монтажных работ.

Появление саморезов уменьшило временные затраты, повысило экономичность и качество работ.
На данный момент рынок перенасыщен различными крепежными решениями и в данной статье мы подробно рассмотрим основные виды и специфику крепежей.

Конструктивное исполнение шурупов (саморезов)

Основные конструкционные элементы шурупа:

• Головка (Часть крепежа для образования опорной поверхности и передачи крутящего момента остальным частям конструкции)
• Шлиц (Специальное углубление в головке шурупа, служащее для передачи крутящего момента от инструмента)
• Стержень
• Резьба стержня
• Наконечник

Типы головок шурупа

1. Коническая – предназначена для утапливания крепежа в материал.
2. С насечками потайная – используется для крепежа дерева.
3. Рожковая – используется для крепления гипсокартона.
4. Полупотайная – используется для крепления дерева, ДСП, металла и пластика.

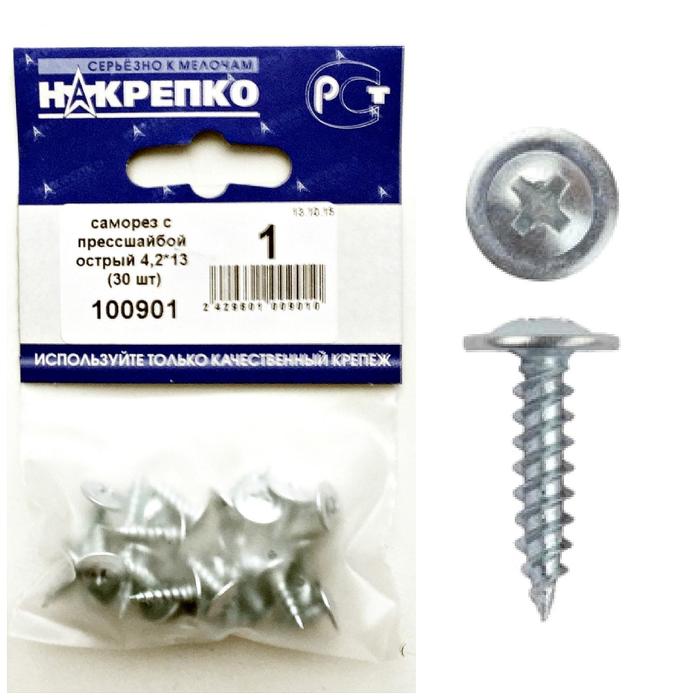

5. Галетная (малая и большая) – используется с шабой для крепления листов металла.
6. Полусферическая – используется для монтажа стальных фурнитур.
7. Полуцилиндрическая – используется в мебельном производстве и для крепления листа стали.
8. Шестигранная – крепеж с шестигранной головкой для закручивания ключом или специальной насадкой.
9. Плоская – используется для монтажа деревянных и металлических конструкций.

Типы шлицов

Основные типы шлицов различаются по размерам. Например, популярный шлиц Phillips имеет размеры маркированные как Ph2, Ph3 и Ph4. Для каждого типа шлица и его размера требуется специальный инструмент.

Типы резьбы

Возможность скрепить различные материалы на прямую зависит от типа резьбы шурупа.

Типы резьбы отличаются диаметром, шагом резьбы и углом при вершине профиля α.
Для эффективного вкручивания в мягкие материалы (дерево, ДСП, гипсокртон) используется резьба с углом α=45°. Чем ниже градус, тем легче закрутить крепеж и следовательно нарезать резьбу.
Для твердых материалов используется крепеж с углом α=60°. Крепеж с данным углом более прочен и конструктивно рассчитан на крепление бетона и металла.

Несимметричный профиль

Также существуют шурупы с несимметричным профилем. Данное решение находится между шурупом и гвоздем. При монтаже крепеж забивается как гвоздь и поворачивается до упора как шуруп. При необходимости удаления – выкручивается.

Наконечник шурупа

Прежде всего, от используемого наконечника зависит эффективность работы с тем или иным материалом.

В общем наконечники можно разделить на 2 группы:

Острый наконечник – угол наклона стандартных шурупов составляет 40°, а у саморезов от 20° до 30°, что значительно облегчает процесс вкручивания. Также существуют варианты с режущей кромкой и «ложечная перка» разработанные для упрощения вкручивания крепежа.
Наконечник-сверло – такой крепеж при высверливании создает необходимое отверстие, что облегчает введение шурупа и экономит время монтажа твердых материалов.

Размеры шурупов

Так как в основании шурупа лежит цилиндрическое тело, разделяются они по диаметру и длине.

Основные встречающиеся размеры:

• диаметры шурупов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
• длины шурупов: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.

Длина шурупов с потайной головкой измеряется по их полной длине, с выпуклой головкой – по длине от нижней части головки.

Покрытия крепежа

Покрытие крепежа используется для защиты металла от воздействия внешней среды.
Стоит отметить, что покрытие используется не только в защитных, но и в декоративных целях. А также для создания:

• Теплопроводности
• Электропроводимости
• Электроизоляционных
• Светоотражающих и светопоглощающих свойств
• Магнитных и немагнитных свойств
• Износостойкости

Всего разделяют два вида защиты, это механическая и электрохимическая защита.

Механическая защита осуществляется путем нанесения на крепеж специального покрытия, изолирующего металл от действий окружающей среды. Сюда входят :

• Анодное покрытие
• Неметаллическое
• Лакокрасочное
• Пластмассовое

Электрохимическая защита применяется в случае, если покрытие является анодом по отношении к металлу. К данному типу относится анодное и катодное покрытие.
Говоря простым языком, у каждого металла есть свой электрохимический потенциал. В случае контакта двух металлов с разным потенциалом происходит химическая реакция и в следствии окисление металла с меньшим потенциалом.

Анодное покрытие, выполняется материалом, потенциал которого имеет меньший потенциал защищаемого металла. Для железа, стали и чугуна используются покрытия из магния, алюминия, цинка и хрома.

Катодное покрытие, выполняется соответственно материалом, потенциал которого больший чем у защищаемого металла. Для железа, стали и чугуна используются покрытия из меди, свинца, олова, никеля, серебра и золота.

Обратите внимание, потенциал материалов может изменяться от воздействия внешних факторов. Например, луженая часть консервы всегда ржавеет снаружи, а не внутри. Все потому, что по отношению к воздуху и воде, олово является катодным, а по отношению к органическим соединениям анодным.

Номером один в мире покрытий металлов крепежей является никель. Такая популярность обусловлена высокой коррозийной стойкостью и анодной защиты материала при температуре до 70оС.

Для усиления защитных свойств, никелевые покрытия проходят процесс хроматирования, фосфатирования или оксидирование.

При первом варианте на изделии образуется защитная хромо-цинковая пленка устойчивая к царапинам и жестким условиям эксплуатации. Второй и третий вариант, применяют, как правило, перед окраской изделия.
Редко используются никелевое покрытие, хромирование и латунирование. Не смотря на хороший внешний вид изделия, значительно снижает защитные свойства и срок службы крепежа в следствие.

Окраска крепежа

Все крепежи могут быть окрашены необходимым цветом. В настоящее время окраска крепежа производится экологически чистой порошковой краской.
Для выбора необходимого цвета используется популярная цветовая схема Ranilla, разработанная одноименной финской компанией.

Более универсальная цветовая схема – немецкая система RAL. На сегодняшний день, данная система включает большое количество цветов и оттенков, мы же рассмотрим базовые цвета.

Компания «ЕвразияКреп» осуществляет производство и окраску крепежа. Более подробная информация в разделе услуги.

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Рынок крепёжных изделий, предназначенных для фиксации различных конструктивных элементов, изготовленных из разнообразных материалов, достаточно обширен. Это винты и анкера, болты и шпильки, а также кронштейны и прочие элементы крепления. При монтаже изделий и конструкций из пиломатериалов достаточно часто используются саморезы по дереву. Размеры, таблица и цена этих изделий, особенности использования на разных материалах – эти вопросы обсудим в этой публикации HomeMyHome.ru.

Саморезы по дереву различаются по типоразмерам и материалам, используемым при изготовлении

Саморезы по дереву – это тот вид крепежа, с которым знаком практически каждый пользователь, вне зависимости от места и региона проживания, вида деятельности и места работы. Это обусловлено простотой использования, разнообразием типоразмеров и низкой стоимостью. Кроме этого, к достоинствам использования саморезов по дереву можно отнести такие показатели, как:

• надёжность фиксации «в теле» деревянной конструкции обеспечивается наличием резьбы, посредством которой саморез вворачивается, не разрывая волокна дерева, как это происходит в случае использования гвоздей;
• многопрофильность− возможность использования для крепления различных деревянных конструкций и изделий из плитных материалов, изготавливаемых из отходов деревообрабатывающих производств, в различных отраслях промышленности и строительства;
• разнообразие конструктивных особенностей, таких как форма резьбы и канавки на шляпке, а также наличие фрезы на кончике самореза (на некоторых марках), позволяет использовать, применяя различные виды инструмента, на разных типах материалов без повреждения целостности их конструкции;
• наличие шлицов под шляпкой позволяет «утопить» саморез в деревянной конструкции без выполнения дополнительных операций (зенкование) и повреждения последней.

Виды резьбы у саморезов различного назначения и области их применения

Недостатками саморезов по дереву являются:

• возможность использования только для монтажа конструкций, обладающих малой массой, что обусловлено прочностью металла, из которого они изготавливаются;
• модели, оснащённые пресс-шайбой, а также универсального применения, при затягивании могут повреждать фиксируемый материал;
• при монтаже конструкций достаточной толщины, а также при использовании специальных видов саморезов (мебельное производство – конфирматы) необходимо выполнение предварительного просверливания отверстий, что увеличивает трудоёмкость выполняемых работ.

Саморезы – конфирматы, используемые в мебельном производстве и для соединения конструкций, изготавливаемых из плитных материалов (ДСП, МДФ и т.д.)

Виды саморезов по дереву

Промышленностью выпускаются различные виды крепежа, предназначенные для разных типов материалов, при этом саморезы по дереву, кроме этого, классифицируются по таким показателям, как характер обработки наружной поверхности и форма, по типу резьбы и геометрические размеры.

По характеру обработки наружной поверхности

В качестве сырья, используемого при изготовлении саморезов данного типа, используется углеродистая и нержавеющая сталь, а также латунь. Для придания прочности и износостойкости конечному продукту в процессе производства поверхность самореза обрабатывается специальными химическими составами в ходе таких операций, как:

• фосфатирование – обработка фосфатами, в результате поверхность самореза приобретает чёрный цвет;
• оксидирование – обработка магнитной окисью, в результате получается изделие чёрного цвета с незначительным блеском.

К сведению! Фосфатированные и оксидированные саморезы имеют чёрный цвет, что позволяет достаточно просто, чисто визуально, определить их тип.

Оксидированные саморезы по дереву

Кроме чёрных изделий, производители выпускают марки саморезов с дополнительным антикоррозийным покрытием:

• оцинкованные – получаются путём нанесения слоя цинка, который в зависимости от его химического состава может быть серебристого или жёлтого цвета;
• желтопассированные – данные изделия, кроме оцинкования, подвергаются обработке хромовой кислотой, в результате чего получается изделие жёлтого цвета.

[expert_bq ]

По форме

Саморез с пресс-шайбой

• С шестигранной головкой. Данная конструкция крепежа имеет ещё одно название – «глухарь» и предназначена для сборки крупных и тяжёлых конструкций. Для закручивания изделий данного типа используются гаечные ключи и иной слесарный инструмент, соответствующий размерам шестигранной головки. Данный тип саморезов может быть использован при креплении деревянных конструкций к бетонным и кирпичным основаниям, а также для установки различного технологического и бытового оборудования на деревянных поверхностях.

Элементы крепления с шестигранной головкой

Важно! При использовании элементов крепления с шестигранной головкой для облегчения их вкручивания необходимо предварительно выполнить засверливание в месте установки самореза сверлом меньшего, чем у него диаметра.

• Для кровельных работ. Данный тип саморезов может быть оснащён сверловым окончанием или быть без него, упрощающим выполнение монтажных работ на кровле, а также шестигранной шляпкой и двойной шайбой, изготовленной из металла и резины. Шайба служит для предотвращения попадания влаги под кровельное покрытие и обеспечивает эластичность соединения, что необходимо для продолжительной эксплуатации кровли.

Кровельные саморезы выпускаются разного цвета и различной длины

• Конфирматы. Этот тип саморезов используется при изготовлении мебели и отличается наличием тупого конца в своей конструкции. Для вворачивания крепежа данного типа используются шестигранники, соответствующие размеру углубления, выполненного в шляпке самореза.

По типу резьбы

Тип резьбы является одним из основных различий между разными видами саморезов. Всего существует три типа резьбы:

• широкий шаг;
• маленький шаг;
• двухзаходовая резьба.

Саморезы с разным шагом резьбы используются на различных видах материалов, что зависит от их структуры и плотности.Так, изделия с широким шагом используются при монтаже мягких материалов (ель, сосна, гипсокартон и т. д.), а с маленьким – при использовании плотных изделий, изготовленных из берёзы, пластика и металла.

Саморез с двухзаходной резьбой

Размеры саморезов по дереву

Ассортимент саморезов по геометрическим размерам очень обширен, что выражается в разных диаметрах и длине, зависящих от формы изделия и резьбы, определяющих их назначение.

К сведению! Диаметр самореза определяется по его окружности с учётом выступов резьбы.

Диаметр может составлять 1,6 мм − для чёрных и оцинкованных марок с широким шагом резьбы, до 12 мм – для конфирматов и «глухарей». Длина самореза, оснащённого потайной головкой, определяется по его полной длине, а для изделий с выпуклой – по длине его стержня. Длина и технические характеристики чёрных саморезов по дереву с широким шагом приведена на следующем рисунке.

Таблица соответствия технических характеристик изделий и их геометрических размеров

Документы, регламентирующие производство саморезов по дереву

В качестве документа, регламентирующего производство саморезов по дереву, в настоящее время выступает ГОСТ1145-80 (СТ СЭВ 2327-80) «Шурупы с потайной головкой. Конструкция и размеры (с Изменениями N 1, 2)». В данном документе определены геометрические размеры и форма шляпки, масса изделий и их качественные характеристики, а также характеристики шлица (номер, радиус, глубина). Кроме этого, ГОСТ регламентирует маркировку саморезов, что значительно упрощает выбор нужного крепёжного элемента по каталогу для конкретных вариантов использования.

Как и чем фиксируют саморезы

Для засверливания саморезов используется ручной слесарный инструмент (гаечные ключи, головки, шестигранники, отвёртки) и электрический ручной инструмент (шуруповёрт, электрическая дрель), оснащённый набором специальных бит и приспособлений. При выполнении работ изначально выполняется разметка мест установки крепёжных элементов, после чего с использованием острого предмета (шило, сверло и т.д.) делается углубление в деревянной поверхности, в которую следует поместить саморез. При использовании конфирматов и глухарей, как уже было написано выше, необходимо просверлить отверстие сверлом диаметром меньшим, чем используемый элемент крепления.

Правильная и неправильная глубина фиксации самореза с потайной головкой

После этого следует засверлить саморезв размеченное место или подготовленное отверстие с использованием выбранного ручного или электрического инструмента.

Важно! При выполнении засверливания по завершении этой операции необходимо снизить скорость вращения инструмента, чтобы не повредить закрепляемый материал и не сорвать головку самореза.

Как выбрать – рекомендации редакции HomeMyHome.ru

В связи с тем, что ассортимент крепежа достаточно обширен, иногда бывает непросто с первого раза выбрать нужное изделие. В этом случае следует обратиться к профессионалам, которые смогут подсказать, на что обратить внимание при выборе, чтобы не ошибиться при этом.

Монтаж самореза с использованием шуруповёрта

Специалисты нашей редакции сформулировали свои рекомендации следующим образом, а именно:

1. Геометрические размеры крепежа должны соответствовать размерам монтируемых изделий и их массе.
2. Для использования во влажной и иной агрессивной среде следует использовать саморезы с защитным слоем, а его наличие можно определить по цвету изделия.
3. Шаг резьбы должен соответствовать прочности монтируемого материала, на что следует обратить внимание перед выбором крепёжных изделий.
4. Насечка на головке самореза также является условием выбора, потому как от её типа зависит удобство выполнения монтажных работ и вид используемого инструмента.
5. Качествосаморезов гарантирует их производитель, поэтому лучше выбирать товар, произведённый известной компанией, зарекомендовавшей себя только с хорошей стороны.

Монтаж самореза с использованием отвёртки

Чем отличаются саморезы по дереву и металлу

Главным отличием саморезов по дереву от аналогов, предназначенных для металла, является шаг резьбы, что обусловлено плотностью этих материалов. Ещё одно отличие саморезов по металлу − наличие самонарезающей головки, позволяющей монтировать металл без его предварительного засверливания.

Таблица размеров винтов

: найдите нужные размеры

Когда вы впервые читаете этикетку на коробке с винтами, вы, вероятно, столкнетесь с множеством запутанных цифр, которые, казалось бы, не имеют никакого смысла.

Но вот самое интересное:

Я здесь, чтобы сказать вам, что размер правильного винта больше не должен быть догадкой!

К концу этого руководства вы сможете уверенно читать таблицу размеров винтов и самостоятельно расшифровывать все размеры на обозначении винтов.

От метрических и имперских стандартов размера до всех других связанных тонкостей, я все это рассмотрел ниже.

Начнем!

Как читать винтовую диаграмму

Если вы живете в Соединенных Штатах, вы входите в число трех стран мира, использующих имперскую систему.

Это означает, что вам придется следовать стандартным размерам винтов ASME/ANSI, который называется унифицированным стандартом резьбы (UTS).

Все размеры в системе UTS указаны в дюймах.

Для остального мира вы, вероятно, будете использовать метрическую систему, соответствующую стандарту резьбы ISO.

Независимо от того, пытаетесь ли вы прочитать кривую диаграмму или этикетку с нанесенной на ней выноской, вам следует ознакомиться с обеими системами

Как читать винтовую диаграмму UTS (британская система)

обычно имеют три вещи: калибр винта, количество витков на дюйм (TPI) и стандарт резьбы.

Наша обширная таблица винтов также включает шаг винта в дюймах, то есть расстояние между каждой резьбой.

Это может пригодиться, если вы конвертируете из метрической системы в имперскую, но обычно это не то, что есть в винтовых диаграммах UTS.

Наконец, выноска на коробке с винтами может содержать номер класса допуска, символ LH, если винты левосторонние, и длину винта.

Итак, подводя итог, вот шесть терминов, с которыми вам следует ознакомиться в системе ЕТС:

1. Стандарт резьбы
2. Манометр
3. Число витков на дюйм (TPI)
4. Длина винта
5. Класс точности
6. левый или правый

1.

Стандарт резьбы

В таблице UTS есть два стандарта резьбы: основная (UNC) и тонкая (UNF).

Существует также стандарт сверхтонкой резьбы (UNEF), но он не так популярен, как два других.

2. Калибр (большой диаметр)

Калибр представляет собой диаметр наружной резьбы в дюймах , лучше именуемый «большим диаметром».

Все, что меньше ¼ дюйма, будет промаркировано от #0 до #12. № 0 имеет внешний диаметр 0,06 дюйма, а № 12 имеет внешний диаметр 0,216 дюйма.

После #12 размер манометра указан в соответствии с внешним диаметром. Если винт имеет внешний диаметр 0,25 дюйма, размер калибра будет ¼ дюйма и так далее.

Знание этого поможет вам узнать, какие размеры сверл использовать при сверлении дерева, металла, пластика и любого другого материала.

3. Число витков на дюйм (TPI)

Число витков на дюйм означает количество витков на дюйм. Он указан сразу после калибра.

Давайте представим это в перспективе:

Если у вас есть винт калибра №8. Этот винт будет иметь 32 витка резьбы на одном дюймовом участке крупного винта (#8-32 UNC).

Если винт из серии Fine, он будет иметь 36 витков резьбы на дюйм (#8-36 UNF).

5. Длина винта

Длина винта равна длине вала. Вал — это часть винта, которая входит в поверхность.

Головки некоторых шурупов можно полностью ввинтить в поверхность. Это означает, что головка винта является частью длины винта.

Винты, которые можно полностью ввинтить в поверхность, называются шурупами с потайной головкой.

Некоторые винты, такие как анкерные, круглые, шестигранные, полукруглые и полукруглые, не полностью входят в поверхность.

Эти винты известны как незенкерованные. Длина винта измеряется от нижней части головки винта до кончика.

Читая выноску на коробке с винтами, вы увидите длину винта, указанную в самом конце выноски.

Итак, если вы видите 0,5 в конце выноски, это означает, что длина винта составляет ½ дюйма.

6. Класс точности

Класс точности указывает, в какие типы отверстий или гаек может входить винт.

Указывается после длины винта. Существует пять классов точности, от класса 1 до класса 5.

Винты размера 1 крепятся свободнее, чем винты размера 2. Это потому, что у них больше места между их потоками. Размер 3 подходит для самых узких.

Также рядом с цифрой может стоять буква А или В, что указывает на немного другой размер.

7. Правосторонние или левосторонние

Наконец, левосторонние винты маркируются символом LH сразу после класса точности.

Винты с левой резьбой имеют обратную резьбу, что может вас смутить, если вы не знаете символ LH.

Левосторонние винты ослабляются при повороте их по часовой стрелке и затягиваются при повороте против часовой стрелки.

Как читать метрическую винтовую диаграмму (ISO)

Таблица размеров метрических винтов принципиально отличается от таблиц дюймовых винтов, поскольку они не содержат информации о количестве витков резьбы на дюйм.

Вместо этого метрические измерения определяют только шаг резьбы, то есть расстояние между витками резьбы на винте.

Итак, что в итоге?

Эти таблицы обычно содержат три параметра:

• Диаметр винта
• Шаг резьбы
• Длина винта

Мы также указали размер метчика для каждого размера винта, чтобы вам было удобнее нарезать резьбу сверлом.

Для получения дополнительной информации см. нашу полную таблицу размеров метчиков!

К счастью, я уже рассказал все, что вам нужно знать о диаметре, шаге и длине винтов.

Итак, если у вас есть винт с метрическими размерами, все, что вам нужно сделать, это взять калькулятор и перевести их в дюймы.

Reading American Screws Callouts

Популярная викторина! Вы найдете коробку с винтами, на которой напечатана выноска.

Подходит #3-48 UNC-2B-LH x .5

К настоящему моменту вы уже должны расшифровать всю информацию на вызове.

Если у вас не получилось, не расстраивайтесь!

Давайте разберемся вместе:

1. Калибр №3 (0,099 дюйма в таблице диаметров винтов)
2. 48 — количество витков на дюйм
3. UNC означает, что винт грубый
4. 2B определяет класс допуска
5. LH означает, что вам придется неохотно повернуть его в противоположном направлении
6. . 5 означает, что длина винта ½ дюйма

Reading International Screws Callouts

Вот номер выноски на коробке с винтами. Выноска начинается с буквы М, так что это должно быть хорошим признаком того, что вы имеете дело с винтами международного стандарта.

M10 x 1,5 x 75

Разберем:

1. Первая цифра буквы M указывает на диаметр винта, который составляет 10 мм.
2. Второе число — это шаг винта, который составляет 1,5 мм.
3. Третье число — это длина винта, равная 75 мм.

Подробные таблицы размеров винтов для США и других стран

Наши обширные таблицы размеров винтов включают:

• Единый стандарт резьбы (UTS), используемый в основном в США и Канаде
• Таблица размеров резьбы ISO, используемая в остальном мире

Таблица размеров британских винтов (UTS)

Таблица размеров метрических винтов (ISO)

Часто задаваемые вопросы

Вот некоторые из наиболее частых вопросов, которые мы получаем.

Каков диаметр головки винта?

Диаметр головки винта примерно вдвое больше диаметра хвостовика. Хвостовик представляет собой длинную часть винта под головкой винта.

Независимо от того, имеет ли хвостовик резьбу, частичную резьбу или полное отсутствие резьбы, концепция остается неизменной.

Например, винт с внешним диаметром 1–4 дюйма должен иметь диаметр головки примерно 1–2 дюйма.

Однако вы никогда не сможете точно рассчитать размер головки винта, удвоив только внешний диаметр.

Лучший способ определить точный размер головки винта — измерить ее самостоятельно:

Сколько типов винтов существует?

Доступно более 60 типов винтов. Наиболее распространенным типом шурупа является шуруп по дереву.

К другим типам винтов относятся:

• Болты/винты (см. нашу таблицу размеров винтов)
• Шурупы по дереву (см. нашу таблицу размеров шурупов здесь)
• Шурупы для листового металла
• Винты для палубы (см. нашу таблицу винтов для палубы здесь)
• Крепежные винты (см. нашу таблицу здесь)
• Шурупы для кладки
• Болты с шестигранной головкой

Подведение итогов

Наше обширное руководство предназначено для охвата всех тонкостей и спецификаций, которые вы обычно найдете в таблице размеров винтов.

Независимо от того, пытаетесь ли вы прочитать этикетку на коробке с шурупами или ищете идеальный размер шурупа для своего проекта, вы найдете всю необходимую информацию в этом руководстве.

Делиться — значит заботиться!

Полное руководство по размерам шурупов в США. Подробная таблица размеров шурупов

Одним из популярных предметов в сарае для инструментов любого энтузиаста, занимающегося самоделкой, являются шурупы. Они бывают разных размеров и форм.

Когда дело доходит до винтов, есть две основные области, в которых люди путаются. Есть шурупы для листового металла и шурупы для дерева. Другой — понимание разницы между метрическими размерами винтов и британскими размерами винтов. Следующая таблица размеров винтов поможет вам понять разницу.

Различные типы винтов США

Прежде чем рассматривать различные размеры винтов США, необходимо понять, какие типы винтов доступны. Ниже приводится разбивка трех основных типов винтов США, которые вы можете найти:

Шурупы для дерева

Они предназначены для соединения предметов с деревянным основанием (например, крепления металлических крючков для одежды к деревянной рейке).

Древесина расширяется и сжимается в зависимости от температуры окружающей среды. Это означает, что для работы с деревом требуется специальный винт.

Лучшим вариантом являются винты, которые сгибаются перед тем, как защелкнуться. Шурупы по дереву обладают этой способностью, и поэтому они не используются для листового металла. Шурупы бывают разных размеров, которые указаны в таблицах, приведенных далее в этом руководстве.

Шурупы для листового металла

Как правило, они прочнее и прочнее, чем их деревянные аналоги. Их можно использовать в других материалах, кроме металла, так как после прикручивания они остаются строго на месте.

Часто они являются саморезами, что означает, что не всегда требуется просверливание отверстия в источнике перед их вставкой. Винты для листового металла бывают разных размеров и стилей.

Винт с крестообразным шлицем

Традиционная («плоская») отвертка не может использоваться для винтов с крестообразным шлицем для листового металла. Это винт с крестообразной головкой (см. изображение). Большинство наборов головок отверток или отверток имеют по крайней мере один из этих типов отверток.

Сокращения винтов

Помимо длины винта, диаметра винта/наибольшего диаметра и калибра, упаковка многих винтов содержит сокращения. Они даны, чтобы показать добавленную стоимость предмета, который вы покупаете.

Следующим шагом будет понимание популярных сокращений винтов. Эта информация поможет вам лучше понять винты и их размеры:

• ST- Саморезы: не требуют сверления отверстия и экономят время.
• TT-двойная резьба: как правило, более безопасно, если винт можно установить и снять быстрее, чем эквивалент с одной резьбой, что означает две резьбы.
• TFT-Twin с мелкой резьбой: они немного менее грубые, чем винты с немелкой резьбой, и поэтому могут немного легче вставляться в просверленное отверстие.
• Цинковое покрытие ZP: обеспечивает защитный слой от коррозии.
• ZYP-цинк и желтая пассивность: они названы в честь их желтого покрытия и имеют два уровня защиты.

Знакомство с размерами винтов

Если вы не знакомы с несколькими размерами винтов, указанными на упаковке, определить правильный размер винта как в метрической, так и в дюймовой системе измерения может быть сложно. Обычно в этом проекте мы имеем дело с винтами разных размеров и преобразованием из метрических в британские размеры, используя нашу удобную таблицу преобразования.

Таблица помогает легко преобразовать метрические размеры винтов в британские и наоборот. Таким образом, он гарантирует, что вы получите правильные.

Дюймовые и метрические размеры винтов

Многие компании помещают дюймовые и метрические размеры в одну коробку с винтами, что очень удобно. Однако при покупке в Интернете в Соединенных Штатах большинство розничных продавцов этого не делают. Основная причина в том, что название продукта становится слишком длинным и громоздким, что означает, что что-то должно быть удалено.

Поэтому важно знать разницу между ними. Это гарантирует, что вы минимизируете или избежите получения неправильных размеров.

Объяснение размеров шурупов в дюймах

Размер шурупа по дереву определяется двумя различными числами, первое — калибр шурупа, то есть диаметр. Это означает, что чем больше число, тем больше диаметр. Следовательно, винт номер 12 больше, чем винт номер 4.

Важно отметить, что нет прямой зависимости между калибром дюймового винта и размером его головки. Хотя некоторые источники могут заставить вас поверить, что именно так рассчитывается калибр, это случайно, что от калибра винта 6 и выше калибр почти вдвое больше диаметра головки.

Важно еще раз отметить, что данная длина для шурупа — это длина, которая заглублена в дерево или любой другой материал, за исключением головки поднятого шурупа. Размер винта определяется длиной и калибром.

Пояснения к метрическим размерам винтов

Хотя метрическая система немного проста для понимания неподготовленным человеком, она может быть немного сложной, если вы не знакомы с ней или все еще работаете с британской.

В метрической системе используется диаметр в миллиметрах вместо таблицы «калибров». Так же, как и в имперской системе, длина измеряется в миллиметрах.

По совпадению размер калибра примерно равен размеру головки винта в миллиметрах. Винт калибра 6 будет иметь головку шириной почти 6 мм.

Соотношение между диаметром (метрическая система в мм), манометром (имперская система) и размером головки является сложной. Нигде вы не найдете информацию, которая может гарантировать, что вы сможете вычислить это эффективно. Это может быть причиной того, что профессионалы предпочитают покупать винты лично, чтобы убедиться, что они получат правильную головку винта.

Имперский диаметр (в 16-й части дюйма) головки винта в два раза превышает калибр (британский). Приведенную ниже формулу можно использовать для расчета приблизительного размера головки винта и калибра.

Калибр = (диаметр головки в шестнадцатых долях дюйма X 2 ) – 2. Напр. 5/16 головы, умноженной на два, равно 10, минус два равно 8. Калибр равен 8.

Приведенная выше формула означает, что для имперского калибра диаметр в миллиметрах составляет почти половину калибра. Вы не должны разочаровываться, если не будете следовать этому, поскольку не многие люди знают об указанных отношениях, не говоря уже об их использовании.

Поскольку винты со шлицем устарели, теперь их заменяют винты с крестообразным шлицем, но важно отметить, что винт с крестообразным шлицем может быть либо винтом superdrive/pozidrive, либо винтом Philips.

Таблица преобразования дюймовых винтов в метрическую систему

Винты и болты к ним

Приведенную ниже таблицу можно использовать для согласования дюймовых размеров винтов с метрическими. Следует отметить, что преобразование не является точным, поэтому допускаются погрешности.

Изображение типичного винта superdrive/prodive.

Вы также можете использовать приведенную ниже таблицу, чтобы найти метрический размер винта из британского измерения. Добавлены размеры дюбелей и направляющих отверстий.

Таблица для приведенной выше таблицы:

Рис. 1.: Таблица для имперских измерений. Ось X — размер калибра. Ось Y измеряется в миллиметрах.

Размеры ключа или гаечного ключа

В таблице ниже показаны распространенные размеры резьбы и соответствующие им размеры ключа или гаечного ключа. Для винтов с шестигранной головкой, таких как винты с квадратной головкой, размер указывается в метрических единицах ISO, т. е. число, начинающееся с «M». Цифры используются для описания резьбы и соотнесения ее с размером гаечного ключа, который будет использоваться на ней.

	Размер ключа (мм)
М64	95
М56	85
М48	75
М42	65
М36	55
М30	46
М24	36
М20	30
М16	24
М12	19
М10	17
М8	13
М6	10
М5	8
М4	7
М3	5,5
М2,5	5
М2	4
M1. 6	3,2

Таблица для приведенных выше данных

Где найти профессионалов

Если вам нужна профессиональная помощь в вашем проекте по благоустройству дома, воспользуйтесь этим ресурсом, чтобы найти лучших квалифицированных специалистов в вашем регионе:

• Главная Подрядчики по благоустройству

Часто задаваемые вопросы

Как узнать, какой размер винта лучше всего подходит для моих нужд?

Метод проб и ошибок! Вам нужно будет оценить, какой размер лучше всего подходит для вашего проекта, попробовав различные размеры, начиная с самого длинного.

Важен ли размер крепежного винта?

Да! Крепежный винт, который слишком длинный или слишком маленький для вашей задачи, вообще бесполезен, так как может быть опасен. Не отрезайте конец винта, если он не исчезает полностью в источнике, оставляя возможность затягивания. Используйте альтернативу с меньшей длиной после удаления соответствующего крепежного винта.

Можно ли использовать шурупы для листового металла в древесине?

Из-за гибкости шурупа для дерева он может быть прочнее на древесине. Тем не менее, он может в конечном итоге сломаться, если температура окружающей среды резко изменится.

Можно ли использовать шурупы для дерева в листовом металле?

Нет! Всегда используйте шуруп для листового металла, потому что прочность на растяжение шурупа для дерева не может сравниться.

Можно ли использовать один и тот же тип шурупов внутри и снаружи помещений?

Если вы планируете использовать винты на открытом воздухе, ищите такой же винт с маркировкой «Внешний вид». Они не будут подвергаться коррозии или ржавчине так быстро под дождем, потому что имеют дополнительную защиту от непогоды.

Нужна ли мне отвертка, если у меня есть саморез?

Желательно иметь его под рукой, потому что это зависит от того, во что вы вкручиваете шуруп.

Как ослабить/затянуть винт?

Поверните винт против часовой стрелки, чтобы ослабить его, и по часовой стрелке, чтобы затянуть.

Насколько должен быть затянут винт?

Убедитесь, что винт закручен как можно туже, потому что ослабление винта может привести к ослаблению соединения.

Что происходит, когда мой винт не затягивается?

Попробуйте добавить немного клея, если вы вкручиваете шурупы в древесину и знаете, что у вас правильный стиль и размер.

Существует ли формула соответствия размеров винтов и сверл?

Это зависит от того, будете ли вы сверлить мягкую или твердую древесину, или вам потребуется использовать дюбели в фундаментной части вашего дома. Самое эффективное сверло, которое вы хотите использовать, означает, что вам нужны винты различных размеров и вы работаете, используя размер сверла в качестве ориентира.

Bottom Line

Подобрать размер винта очень сложно, но существуют различные типы винтов, которые можно использовать для самых разных задач.

Во многих ситуациях вам может быть сложно узнать головку и доступную резьбу, а также различные части, из которых состоит винт. Также обратите внимание на количество витков на дюйм. Используйте это руководство, чтобы упростить процесс и уменьшить погрешность.

М2, М4, М5, М6, М8, М10

Болты и винты являются неотъемлемыми частями крепления или соединения вещей. Некоторые люди предполагают, что эти два материала одинаковы, но они разные. Физически они похожи. Они до сих пор являются уникальными креплениями с точки зрения применения.

Шурупы очень универсальны, что делает их популярным выбором среди людей. Нити обеспечивают прочное сцепление, что позволяет им соответствовать требованиям любого проекта. Они бывают нескольких типов и размеров, которые можно использовать как из металла, так и из дерева. Другие типы используются для гипсокартона и бетона. Шурупы являются саморезами, но у вас все еще есть возможность просверлить для них отверстие. Если вы решите использовать последний вариант, вам потребуется меньше времени, чтобы сначала просверлить все отверстия перед установкой винтов.

Таблица размеров винтов

Вот таблица размеров винтов, которая поможет вам найти нужные товары в магазине! Неважно, работаете ли вы на улице или на мебели. ASME — это организация, отвечающая за большую часть работы по стандартизации. Эти стандарты диктуют такие вещи, как толщина и резьба.

	СТАНДАРТНЫЕ РАЗМЕРЫ ВИНТОВ И ДИАМЕТР РЕЗЬБЫ
Размер	Millimeter	Inch	Nearest Fraction	Major diameter	Pitch diameter	Minor diameter
#0	1.5	0.06	1/ 16
#1	1.8	0.07	5/64
#2	2	0.08	3/32
#3	2.3	0.09	7/64
#4	2. 8	0.11	7/64
#5	3.1	0.12	1/8
#6	3.3	0.13	9/64
#8	4.2	0.16	5/32
#9	4.5	0.177	11/64
#10	4.8	0.19	3/16
#12	5.5	0.21	7/32
#14	6.3	0.24	¼
8-32				0.164	0.1437	0.1257
6-32				0.138	0.1177	0.0997
4-40				0. 1112	0.0958	0.0813
10-24				0.19	0.1629	0.1389
10-32				0.19	0.1697	0,1517
2-56				0,086	0,0744	0,0662	34444449123

4900

541234900

12341234

900

0

234

900 0,066212444444

0,086344444444

0,086

.

При рассмотрении и определении размеров винтов необходимо понимать две вещи: длину и количество резьб. Последнее также обычно называют числом резьб на дюйм (TPI) или шагом резьбы. Мы используем TPI для определения тонкости резьбы. Число также покажет, может ли винт пройти через болт. Для измерения размера винта берется его диаметр. Если размер говорит 1/4-20, это означает, что он имеет диаметр 1/4 дюйма и 20 витков на дюйм. Линейка — это все, что вам нужно, чтобы определить количество и размер нитей.

Первым шагом в измерении длины является поиск поверхности, чтобы положить его на ровную поверхность. Начинайте измерять там, где будет располагаться голова, когда она полностью во что-то войдет. В некоторых случаях вам может потребоваться повесить его на край поверхности, чтобы положить его ровно. Те, у которых есть чашеобразная, круглая или ферменная головка, должны измеряться от основания головы до кончика. Те, у кого плоская или овальная голова, должны измеряться от макушки до кончика. Шестигранные головки являются исключением из этого правила, что означает, что вам нужно измерять от нижней части головы.

Теперь, когда вы знаете, как проводить измерения, следующий шаг — поместить линейку вдоль оси, чтобы подсчитать количество нитей. Для точности считайте первую нить за ноль. В пределах одного дюйма длины подсчитайте количество зазоров резьбы. Получив эти значения, вы можете разделить длину на количество зазоров между нитями. Если на длине в один дюйм имеется четыре зазора резьбы, шаг резьбы будет 0,250 дюйма (один дюйм / 4 зазора резьбы = 0,250 дюйма). Другими словами, зазор между каждой резьбой составляет 0,250 дюйма, а количество нитей на дюйм (TPI) равно четырем.

Снова положите его на ровную поверхность. Используя линейку или измерительную ленту, измерьте расстояние от одной стороны нити до другой, чтобы получить диаметр. Диаметр в имперской системе представлен либо в долях дюйма, либо в числе датчиков. Если вы используете метрическую систему, используйте сторону линейки в сантиметрах или миллиметрах для измерения диаметра. Имейте в виду, что при покупке с размерами, указанными в метрической системе, начальным числом является диаметр.

Как определить размер винта?

Определить размеры может быть сложно, если вы не знаете, как их читать. Они представлены буквенно-цифровым кодом, который сложно понять, если вы с ним не знакомы. Такие коды, как «1/8-10 х 4/6», «М5-0,4 х 15» и «4-30 х 0,10» могут показаться одновременно громоздкими и бессмысленными, но это самая важная информация.

Какой смысл знать эти вещи, если вы можете зайти в хозяйственный магазин и попросить помощи у продавца? Ну, не всегда есть кто-то, кто может помочь вам. Иногда они мало что знают об этом. Вы можете получить ложную или неточную информацию. Когда дело доходит до таких сложных вещей, как размеры, полезно знать минимум. Это может уберечь вас от покупки неподходящего типа, что приведет к ненужным расходам и напрасной трате времени и усилий. Это может даже привести к провалу проекта.

Шаг 1: Определение первого числа размера

Первое число — это наибольший диаметр резьбы. Например, 4-30 x 0,10 имеет диаметр 0,112 дюйма. Это потому, что 0,060 + (4 х 0,013) = 0,112 дюйма.

Если он больше десяти, то выражается в долях дюйма. Например, 1/8-10 x 4/6 имеет диаметр 1/8 дюйма.

Буква М означает, что размер указан в миллиметрах. Например, M5-0,4×10 имеет большой диаметр 5 мм.

Шаг 2: Чтение второго числа

Второе число выражает количество нитей на единицу расстояния между этими нитями. Вы также можете назвать это шагом резьбы. Если у вас 4-30 x 0,10, число витков на дюйм (TPI) равно 30.

В метрической системе число витков выражается в миллиметрах на виток. M5-0,4 x 15 имеет резьбу на каждые 0,4 мм.

Шаг 3: Чтение третьего числа

Третье число обычно стоит после x и определяет длину винта. Вы измеряете их все от нижней части головы до кончика. Единственным исключением из правила являются винты с плоской головкой, которые плотно прилегают к поверхности. Вы должны измерить этот тип от верхней части головы до кончика. M5-0,4 x 15 имеет длину 15 мм.

Что означают цифры на размерах винтов?

Если вы часто занимаетесь своими руками, одним из популярных предметов, которые вы используете, являются винты. Он поставляется в нескольких размерах, которые вы можете найти на упаковке. Поиск правильного размера может быть сложной задачей, если вы не знаете имперскую или метрическую систему. Таблица преобразования была бы удобна, если вы часто конвертируете между этими двумя системами.

Некоторые компании указывают на упаковке метрический и имперский размер, что удобно для большинства потребителей. Проблема часто возникает при покупке в Интернете. Большинство розничных продавцов не указывают оба размера системы на странице продукта. Почему? Это делает страницу продукта слишком длинной.

Имперские размеры

Датчик показывает диаметр. Большее число означает больший диаметр, а меньшее число означает меньший диаметр. Например, число 3 меньше числа 11.

Размеры датчика не имеют прямой связи с фактическим размером головы. Измеряя длину винта с плоской головкой, начните с верхней части головки до стержня. С другой стороны, начните с нижней части головки вниз к стеблю для других типов. Калибр и длина определяют размер.

Чтобы рассчитать размер манометра и головки, вы можете использовать приведенную ниже формулу.

Калибр = (диаметр головки в шестнадцатых долях дюйма X 2) – 2

Метрические размеры

Как правило, метрическую систему легче понять. Это может занять дополнительное время, если вы уже привыкли к имперской системе. Вместо использования датчиков для выражения диаметра в метрической системе используются миллиметры. С другой стороны, он по-прежнему использует миллиметры для измерения длины.

Калибр (имперский) приблизительно соответствует размеру головы в миллиметрах (метрический). Однако здесь нет корреляции или научного объяснения.

Метрическая система

Метрическая система была основана на метре, системе измерения, которая возникла во Франции в 1970-х годах. При определении длины винта мы используем метры.

Для наиболее точной длины измерьте в миллиметрах расстояние от головки винта до кончика. Вы не всегда измеряете от макушки головы. Это зависит от того, где голова будет сидеть на поверхности. Используйте линейку или измерительную ленту, чтобы получить наиболее точные измерения.

Вот некоторые моменты, которые следует учитывать при выборе длины:

• Головки винтов по-разному опираются на поверхности. Если голова плоская, она, скорее всего, будет сидеть заподлицо. В противном случае будет толчок.
• Для плоскоголовых измерьте длину от кончика до верха.
• Для круглоголовых измерьте расстояние от кончика до основания головы. Округлая головка будет торчать из поверхности, что не следует учитывать при измерении.
• Для любых других типов, которые не утоплены, измерьте от плоской нижней стороны до кончика.

Когда у вас есть длина, пришло время получить диаметр. Используйте миллиметры для измерения расстояния от одной стороны резьбы до другой. Если упаковка имеет размеры, указанные в метрической системе, то первая цифра обозначает диаметр. Например, 4,0 означает, что винт имеет диаметр 4 миллиметра (мм).

Наконец, нужно измерить расстояние от одной нити до другой. Его также называют полем. В метрической системе мы используем шаг вместо шага резьбы. Чтобы получить этот окончательный размер, используйте линейку или измерительную ленту. В большинстве случаев шаг будет составлять менее 1 мм. Записывается с точностью до миллиметра.

Таким образом, диаметр указывается первым перед длиной. Например, 4,0 x 50 означает, что винт имеет диаметр 4 мм и длину 50 мм.

Стандартная система

Стандартная система иначе известна как имперская система. Он был введен в британский Закон о мерах и весах 1824 года. Он развился за счет ряда поправок в указанный закон. Некоторое время имперская система была стандартной системой измерения. К концу 20 века несколько стран приняли метрическую систему. В настоящее время Канада и Великобритания являются странами, все еще использующими имперскую систему единиц.

Имперская система использует дюймы для получения длины от кончика до места, где находится головка, и диаметра. Измерение должно начинаться с того места, где находится голова.

При определении длины в дюймах следует помнить о некоторых моментах:

• Возьмите длину плоской головки от кончика до макушки.
• Для головок с круглой головкой, которые не утоплены, измерьте расстояние от плоской нижней стороны до кончика.
• Для круглых головок с потайной головкой начните измерение в месте, где потайная и овальная вершины встречаются посередине. Проще говоря, это то место, где овальная вершина будет опираться на поверхность.
• Для плоских головок с потайной головкой измерьте расстояние от кончика до верхней части головки.

Определите диаметр, измерив ширину резьбы в долях дюйма с помощью рулетки или линейки. Номер калибра или доля дюйма представляет собой диаметр в имперской системе.

• Номер калибра представляет долю дюйма в диаметре. Чтобы узнать диаметр, вам нужно обратиться к руководству по манометру, чтобы сопоставить манометр с долей дюйма.
• Например, калибр #0 имеет диаметр 1/16 дюйма. Калибр № 1 составляет 5/64 дюйма, а калибр № 2 — 3/32 дюйма.

Наконец, подсчитайте количество витков в одном дюйме, чтобы получить значение расстояния между витками. Чтобы получить точный замер, положите винт рядом с рулеткой или линейкой и посчитайте количество витков. Количество нитей в имперской системе колеблется от 35 до 40 нитей на дюйм. Шаг резьбы и шаг резьбы означают одно и то же, так что не путайте эти два понятия.

М2

Мы используем винт M2 в мелких предметах, таких как электрооборудование, камеры и мобильные телефоны. Они также распространены в ноутбуках и т.п. «M» соответствует внешнему диаметру в метрической системе, поэтому M2 имеет диаметр 2 мм. Имейте в виду, что в действительности фактический диаметр будет варьироваться от 1,9 мм до 2 мм из-за производственных допусков.

Шаг резьбы M2 составляет 0,4 мм. Некоторые производители предлагают нестандартные шаги, поэтому лучше всего обращаться к ним по любым вопросам, связанным с настройкой. Если измерение показывает M2 x 8, диаметр составляет 2 мм, а длина — 8 мм.

Латунь, нейлон, нержавеющая сталь, сталь, алюминий и титан — вот лишь некоторые из материалов, используемых при изготовлении этого типа.

M4

Винт M4 немного больше, чем M2. M4 бывает разной длины, но имеет одинаковый диаметр 4 мм.

M5

Винт M5 имеет диаметр 5 мм. Он значительно толще, чем M4, но может использоваться в нескольких приложениях. Некоторые из них имеют антикоррозионное покрытие, предотвращающее образование ржавчины.

M6

Диаметр винта M6 составляет 6 мм. Он поставляется с несколькими шагами резьбы, такими как 12-24 и 10-32. Пример применения M6 — крепление оборудования к вертикальным стойкам стойки. Обычно мы используем резьбу, упомянутую выше, в стоечных приложениях.

M8

Винт M8 имеет диаметр 8 мм. Он имеет шаг резьбы 1,00 мм для тонкой и 1,25 мм для стандартной.

M10

Винт M10 имеет самый большой диаметр среди этих шести типов. Он имеет диаметр 10 мм и бывает нескольких длин. M12 еще шире и может выдерживать более тяжелые нагрузки.

Руководство по покупке

Теперь, когда мы обсудили некоторые основы, пришло время рассказать вам, что вам нужно знать. Поиск правильного типа и спецификаций позволит хорошо скрепить материалы.

Типы

В зависимости от применения они бывают разных форм и размеров. Вот некоторые из наиболее распространенных.

Цементная плита

Цементная плита имеет полную резьбу и крепит опорную плиту к основанию пола или стойкам стены. Покрытие предотвращает коррозию из-за раствора и влаги. Вы можете использовать его в металле и дереве.

Дерево

Шуруп для дерева с заостренным концом, который помогает при скреплении дерева к дереву. Одна часть имеет грубую резьбу, а другая представляет собой хвостовик без резьбы. Это помогает скрепить деревянные детали вместе. Распространенным типом является чашеобразная головка с круглой головкой.

Настил

Винты для настила предназначены для ограждений и настилов, но их также можно использовать для аналогичных наружных работ. Композитные палубные имеют тонкую резьбу и маленькую головку. С другой стороны, деревянные деки имеют хвостовик без резьбы и часть с крупной резьбой.

Гипсокартон

Шурупы для гипсокартона предназначены для внутренних работ, особенно для крепления гипсокартона. Для гипсокартона с мелкой резьбой лучше всего подходят металлические шпильки, а для грубой – с деревянными. Имейте в виду, что гипсокартон не может поддерживать плитку и цементную плиту.

Лаг

Мы используем шурупы для крепления компонентов, выдерживающих большие нагрузки. Он имеет шестигранную головку, поэтому вам понадобится торцевая головка и трещотка или гаечный ключ, чтобы закрепить его на месте.

Конструкционная древесина

Шурупы для конструкционной древесины имеют стержень без резьбы и крупную резьбу. Структурные деревянные могут показаться похожими на деревянные, но они более долговечны.

Листовой металл

Винты для листового металла крепят лист. Они имеют полную резьбу и доступны для использования с самосверлящими точками и предварительно просверленными отверстиями.

Станок

Крепежные винты с полной резьбой, которые можно использовать для соединения металлических деталей. Двумя основными типами являются винты с головкой под торцевой ключ и наборы торцевых головок. У него цилиндрическая приподнятая головка с шестигранным углублением, а у последнего нет головки.

Мультиматериал

Вы можете использовать мультиматериал в нескольких материалах, таких как гипсокартон или листовой металл. Деревянные и пластиковые также являются хорошими вариантами.

Бетон

Шуруп по бетону необходим для крепления бетона. Некоторые требуют предварительного сверления, в то время как другие являются саморезами. Это позволяет сверлить прямо в поверхность без предварительного сверления.

Типы приводов

Два основных типа — крестообразные и щелевые приводы. Некоторые представляют собой комбинацию, которая работает для любого типа.

Также есть шестигранник с шестигранным гнездом. Приводной квадрат (привод Робертсона) и приводная звезда (Torx) имеют головку, которая сводит к минимуму эксцентриситет.

Типы резьбы

Винты с мелкой резьбой лучше всего использовать с предварительно нарезанными отверстиями. Более близкое расстояние между этими нитями обеспечивает плотную фиксацию. Однако для удаления или установки потребуется больше времени.

Крупнорезьбовые имеют большее расстояние между витками. Мы часто используем его с более мягкими материалами, такими как гипсокартон или дерево. Его легко установить и удалить.

Вот хороший ресурс по кладке и кирпичу. Убедитесь, что вы выбрали правильную длину винта, диаметр резьбы и резьбу для вашего проекта. У нас также есть ресурс по вариантам головок Phillips.

Часто задаваемые вопросы

Какой размер винта?

Это показатель его размера, а также количество витков на дюйм. По этому номеру можно почерпнуть много информации.

Насколько большой винт №8?

Диаметр 4,2 мм.

Какой размер у винта M3?

Диаметр 3,0 мм.

Какой размер у винта M2?

Диаметр 2,0 мм.
