Швеллер 12П ГОСТ 8240-97

Номер швеллераh, Высотаb, Ширина полкиs, Толщина стенкиt, Толщина полкиRгПлощадь поперечного сечения F, см2Масса 1 м, кгСправочные значения для осейX0, см
не болееХ-ХY -Y
ммIх, см4Wx, см3ix, смSx, см3Iy, см4Wу, см3i0, см
12П120524. 87.87.54.513.310.430550.84.7929.734.99.841.621.66

Швеллер 12П – это опять один из наиболее популярных вариантов цветного металлопроката, используемых на нынешнем строительстве,
А также на различных сферах промышленности. При этом в благодарность особенности строения, стальной оцинкованный швеллер обладает неповторимыми свойствами,
Делающими его неподменным при исполнении самых сложных и нестандартных архитектурных планов.


По собственному формальному фасону швеллер п образный стальной считается балкой в разрезе похожий на символ «П» почти порядком полок с одной грани стены.
Этот лик металлопроката изготавливают в главный способом огненной прокатки металла металлической заготовки на специальных сортовых станках, благодаря чему получают установленный сорт изделия,
Обозначенный в спецификациях как швеллеры стальные горячекатанные.
Помимо данного есть варианты продукта из деликатными полками, получаемые путем гибки полосы металла на профиле-гибочных оборудованиях.
Швеллеры из цветных металлов делают путем прессования. Теперь мануфактура выпускает довольно укладистый сортамент данных изделий,
Потому ныне отнюдь не образует никакого труда приобрести швеллер любого нужного вида равно как и объема.

Швеллер 10П
|| Швеллер 14П

Швеллеры горячекатаные ДСТУ 3436–96 (ГОСТ 8240–97)

  • 1. Сортамент и масса 1 м проката
    • Швеллер с уклоном внутренних граней полок — серия У
    • Швеллер с параллельными гранями полок — серия П
    • Швеллер экономичный — серия Э
    • Швеллер легкий — серия Л
    • Швеллер специальный — серия С
  • 2. Предельные отклонения размеров и массы
  • 3. Предельные отклонения по длине

Сортамент на горячекатаные швеллеры регламентируется ДСТУ 3436–96 (ГОСТ 8240–97). Данный стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 мм.

По форме и размерам швеллеры подразделяют на:

  • У — с уклоном внутренних граней полок;
  • П — с параллельными гранями полок;
  • Э — экономичные с параллельными гранями полок;
  • Л — легкой серии с параллельными гранями полок;
  • С — специальные.

Швеллер с уклоном внутренних граней полок — серия У

вернуться к содержанию

Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 до 10 %.

Рис. 1. Швеллер с уклоном внутренних граней полок — серия У
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления полок; t — толщина полки; r — радиус закругления полок.

Таблица 1. Размеры и масса швеллеров
с уклоном внутренних граней полок — серия У по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии У
Размеры, ммМасса 1 м, кгКоличество
метров в тонне, м
hbStRr
не более
50324,4762,54,842206,5
6,5У65364,47,262,55,899169,5
80404,57,46,52,57,049141,9
10У100464,57,6738,594116,4
12У120524,87,87,5310,4395,87
14У140584,98,18312,2981,38
16У1606458,48,53,514,2370,30
15аУ16068598,53,515,3565,16
18У180705,18,793,516,2661,50
18аУ180745,19,393,517,4557,29
20У200765,299,5418,3754,43
22У220825,49,510420,9847,66
24У240905,61010,5424,0641,56
27У27095610,5114,527,6636,15
30У3001006,51112531,7831,47
33У330105711,713536,5327,37
36У3601107,512,614641,9123,86
40У400115813,515648,3220,70

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер с параллельными гранями полок — серия П

вернуться к содержанию

Рис. 2. Швеллер с параллельными гранями полок — серия П
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S  — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 2. Размеры и масса швеллеров
с параллельными гранями полок — серия П по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии П
Размеры, ммМасса 1 м, кгКоличество
метров в тонне, м
hbStRr
не более
50324,4763,54,840206,6
6,5П65364,47,263,55,897169,6
80404,57,46,53,57,051141,8
10П100464,57,6748,595116,3
12П120524,87,87,54,510,4295,94
14П140584,98,184,512,2981,40
16П1606458,48,5514,2270,32
16аП16068598,5515,3465,18
18П180705,18,79516,2661,50
18аП180745,19,39517,4657,29
20П200765,299,55,518,3754,44
22П220825,49,510620,9747,70
24П240905,61010,5624,0541,58
27П27095610,5116,527,6536,16
30П3001006,51112731,7831,47
33П300105711,7137,534,8728,68
36П3601107,512,6148,541,8923,87
40П400115813,515948,2820,71

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер экономичный – серия Э

вернуться к содержанию

Рис. 3. Швеллер экономичный — серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 3. Размеры и масса швеллеров
экономичных – серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии Э
Размеры, ммМасса м, кгКоличество
метров в тонне, м
hbStRr
не более
50324,276,52,54,79207,3
6,5Э65364,27,26,52,55,82170,7
80404,27,47,52,56,92143,6
10Э100464,27,6938,47117,3
12Э120524,57,89,5310,2496,81
14Э140584,68,110312,1582,29
16Э160644,78,4113,514,0170,97
18Э180704,88,711,53,516,0162,14
20Э200764,9912418,0755,03
22Э220825,19,513420,6948,09
24Э240905,31013423,6942,02
27Э270955,810,5134,527,3736,37
30Э3001006,31113531,3531,74
33Э3301056,911,713536,1427,49
36Э3601107,412,614641,5323,95
40Э4001157,913,515,5647,9720,75

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер легкий – серия Л

вернуться к содержанию

Рис. 4. Швеллер легкий — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 4. Размеры и масса швеллеров легких — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии ЛРазмеры, ммМасса 1 м, кгКоличество метров в тонне, м
hbStRr
не более
12Л1203034,8705,026199,0
14Л140323,25,6706,214160,9
16Л160353,45,3807,115140,5
18Л180403,65,6808,503117,6
20Л200453,869010,1298,81
22Л2205046,410011,8784,27
24Л240554,26,810013,6773,14
27Л270604,57,311016,3161,33
30Л300654,87,811019,0852,40

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности мате-риала 7850 кг/м3 и является справочной величиной.

Швеллер специальный – серия С (соответствует ГОСТ 19425–74)

вернуться к содержанию

Рис. 5. Швеллер специальный — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 5. Размеры и масса швеллеров
специальных — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии С
Размеры, ммУклон полок, %Масса 1 м, кгКоличество метров в тонне
hbStRr
не более
80455,5991,569,248108,1
14С1405869,59,54,7514,5468,80
14Са1406089,59,551016,7059,89
16С160636,51010517,2458,00
16Са160658,51010519,7550,63
18С18068710,510,55,320,1749,57
18Са18070910,510,55,323,0043,48
18Сб180100810,510,55626,7037,45
20С20073711115,51022,6044,25
20Са20075911115,51025,7438,85
20Сб200100811115,5628,6934,85
24С240859,51414734,9028,66
26С26065101615334,8228,72
26Са260901015157,5839,6725,21
30С *300857,513,513,571034,4029,07
30Са300879,513,513,571039,1125,57
30Сб3008911,513,513,571043,8222,82

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. * — Геометрические размеры швеллера 30С по ГОСТ 8240–97 отличаются от размеров швеллера 30С по ГОСТ 19425–74 .

Швеллеры изготавливают длиной от 2 до 12 м. Допускается изготовление швеллеров длиной свыше 12 м по соглашению потребителя с изготовителем. По длине швеллеры подразделяются на:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 5 % от массы партии;
  • немерной длины;
  • ограниченной длины в пределах немерной.

вернуться к содержанию

Рис. 6. Предельные отклонения размеров швеллера

Таблица 6. Предельные отклонения параметров

ПараметрИнтервал значений параметраПредельные отклонения
Высота, hДо 80 включ.±1,5
От 80 до 200 включ.±2,0
От 200 до 400 включ.±3,0
Ширина полки, bДо 40 включ.±1,5
От 40 до 89 включ.±2,0
От 89±3,0
Толщина полки, tДо 10 включ.–0,5
От 10 до 11 включ.–0,8
От 11–1,0
Перекос полки, ∆, при ширине полки (b),
не более
До 95 включ.1,0
От 950,015 b
Прогиб стенки, f,
по высоте (h) сечения профиля,
не более
До 100 включ.0,5
От 100 до 200 включ.1,0
От 200 до 400 включ.1,5

Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера. Отклонение по массе — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц теоретической массы.

Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

вернуться к содержанию

Стандарт устанавливает предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

  • при длине от 2 до 8 м включ. — до + 40 мм;
  • при длине свыше 8 м — до + [40+5•(L–8)] мм, но не более 100 мм, где L – длина швеллера в метрах.

Косина реза, возникающая при обрезке швеллера, не должна выводить длину швеллеров за предельные отклонения по длине. Длина отдельного швеллера определяется стандартом как наибольшая длина условно вырезанной штанги с торцами, перпендикулярными продольной оси. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины, по соглашению изготовителя с потребителем — до 0,15 % длины.

При расчете массы партии к общей длине партии швеллеров в метрах мерной или кратной мерой длины прибавляют половину суммы предельных отклонений по длине швеллеров в партии.

вернуться к содержанию

Каналы UPE — энергетические и структурные профили

Обозначение Масса
G
(кг/м)
Размеры Секция
Площадь
A мм²
x 10 2
Площадь поверхности Свойства раздела
высота
(мм)
б
(мм)
тв
(мм)
тс
(мм)
р
(мм)
АЛ
(м²/м)
АГ
(м²/м)
Iy
мм 4
x 10 4
Wel.y
мм³
x 10 3
Wpl.y
мм³
x 10 3

лимм
x 10

AVZ
мм²
x 10 2
Из
мм 4
x 10 4
Welz
мм³
x 10 3
Wpl. z
мм³
x 10 3
Из
мм
x 10
нержавеющая сталь
мм
It
мм 4
x 10 4
Iw
мм 6
x 10 9
г
мм
x 10
мкм
мм
x 10
УПЭ 80 7,90 80 50 4 7 10 10,1 0,34 43,45 107,2 26,80 31,23 3,26 4,05 25,41 7,98 14,28 1,59 16,9 1,47 0,22 1,82 3,71
УПЭ 100 9,82 100 55 4,5 7,5 10 12,5 0,40 41,00 206,9 41,37 48,01 4,07 5,34 38,21 10,63 19,34 1,75 17,9 2,01 0,53 1,91 3,93
УПЭ 120 12,10 120 60 5 8 12 15,4 0,46 37,98 363,5 60,58 70,33 4,86 ​​ 7,18 55,40 13,79 25,28 1,90 20,0 2,90 1,12 1,98 4,12
УПЭ 140 14,50 140 65 5 9 12 18,4 0,52 35,95 599,5 85,64 98,84 5,71 8,25 78,70 18,19 33,22 2,07 21,0 4,05 2,20 2,17 4,54
УПЭ 160 17,00 160 70 5,5 9,5 12 21,7 0,58 34,01 911,1 113,90 131,60 6,48 10,04 106,80 22,58 41,49 2,22 22,0 5,20 3,96 2,27 4,76
УПЭ 180 19,70 180 75 5,5 10,5 12 25,1 0,64 32,40 1353 150,40 173,00 7,34 11,20 143,70 28,56 52,3 2,39 23,0 6,99 6,81 2,47 5,19
УПЭ 200 22,80 200 80 6 11 13 29,0 0,70 30,60 1909 190,90 220,10 8,11 13,50 187,30 34,43 63,28 2,54 24,6 8,89 11,00 2,56 5,41
УПЭ 220 26,60 220 85 6,5 12 13 33,9 0,76 28,43 2682 243,90 281,50 8,90 15,81 246,40 42,51 78,25 2,70 26,1 12,05 17,61 2,70 5,70
УПЭ 240 30,20 240 90 7 12,5 15 38,5 0,81 26,89 3599 299,90 346,90 9,67 18,77 310,90 50,08 92,18 2,84 28,3 15,14 26,42 2,79 5,91
УПЭ 270 35,20 270 95 7,5 13,5 15 44,8 0,89 25,34 5255 389,20 451,10 10,83 22,23 401,00 60,69 111,60 2,99 29,8 19,91 43,55 2,89 6,14
УПЭ 300 44,40 300 100 9,5 15 15 56,6 0,97 21,78 7823 521,50 613,40 11,76 30,29 537,70 75,58 136,60 3,08 33,3 31,52 72,66 2,89 6,03

Размеры балки и канала | Технологическая группа

9002 6 100

9002 6 140

90 026 3.8

9 0026 ИПЭ

90 026 240

90 026 42. 2

90 026 Балки двутавровые с параллельными полками

90 026 ИПЭ — 500

9002 6 220

900 26 250

9 0026 EN 10365:2017

90 026 HEA

90 026 10

917 43

900 26 240

9002 6 280

9002 6 11

9 0026 127

90 026 80

900 26 Параллельные фланцевые U-образные швеллеры

ИПН 80 ИПН — 80 42 5,9 80 3,9 5,95 EN 10365:2017 Двутавровые балки с конической полкой
IPN ИПН — 100 50 6,8 100 4,5 8,32 EN 10365:2017 Двутавровые балки с конической полкой
ИПН 120 ИПН — 120 58 9 0028

7,7 120 5,1 11,2 EN 10365:2017 Двутавровая балка с конической полкой
ИПН 140 ИПН — 140 66 8,6 5. 7 14.4 EN 10365:2017 Двутавровые балки с конической полкой
ИПН 160 ИПН — 160 74 9,5 160 6
IPN 180 ИПН — 180 82 10,4 180 6,9 21,9 EN 10365:2017 Двутавровая балка с конической полкой
ИПН 200 ИПН — 200 90 11,3 200 7,5 26,3 EN 10365:2017 Конический фланец «I » балки
ИПН 220 ИПН — 220 98 12.2 220 8.1 31.1 EN 10365:2017 Двутавровые балки с конической полкой
ИПН 240 ИПН — 240 106 13,1 240 8,7 36. 2 EN 10365:2017 Коническая полка двутавровой балки
ИПН 280 ИПН — 280 119 15,2 280 10,1 48 EN 10365:2017 Двутавровые балки с конической полкой
ИПН 300 ИПН — 300 125 9 0028

16,2 300 10,8 54,2 EN 10365:2017 Двутавровые балки с конической полкой
ИПЭ 80 ИПЭ — 80 46 5,2 80 6 EN 10365:2017 Двутавровые балки с параллельными полками
ИПЭ 100 ИПЭ — 100 55 5,7 100 4. 1 8.1 EN 10365:2017 Двутавровые балки с параллельными полками
IPE 120 IPE — 120 64 6,3 120 4,4 10,4 EN 10365:201 7 Двутавровые балки с параллельными полками
IPE 140 IPE — 140 73 6,9 140 4,7 12,9 EN 10365:2017 Двутавровые балки с параллельными полками
IPE 160 IPE — 160 82 7,4 160 5 15,8 EN 10365:2017 Двутавровые балки с параллельными полками
180 ИПЭ — 180 91 8 180 5. 3 18.8 EN 10365:2017 Двутавровые балки с параллельными полками
IPE 200 90 028

ИПЭ — 200 100 8,5 200 5,6 22,4 EN 10365:2017 Двутавровые балки с параллельными полками
IPE 220 IPE — 220 110 9.2 220 5.9 26.2 EN 10365:2017 Двутавровая балка с параллельными полками
ИПЭ 240 ИПЭ — 240 120 9,8 6.2 30.7 EN 10365:2017 Двутавровые балки с параллельными полками
ИПЭ 270 ИПЭ — 270 135 10,2 270 6.6 36.1 EN 10365:2017 Двутавровые балки с параллельными полками
ИПЭ 300 ИПЭ — 300 150 10,7 300 7,1 EN 10365:2017 Двутавровые балки с параллельными полками
IPE 330 IPE — 330 160 11,5 330 7,5 49,1 EN 10365:2017
ИПЭ 360 ИПЭ — 360 170 12,7 360 8 57,1 EN 10365:2017 Параллельный фланец «I» балки
ИПЭ 400 ИПЭ — 400 180 13,5 400 8.6 66.3 EN 10365:2017 Двутавровые балки с параллельными полками
IPE 4 50 ИПЭ — 450 190 14,6 450 9.4 77.6 EN 10365:2017 Двутавровые балки с параллельными полками
IPE 500 200 16 500 10. 2 90.7 RU 10365:2017 Двутавровые балки с параллельными полками
HEA 100 HEA — 100 100 8 96 5 16,7 EN 10365:2017 Двутавровые балки с широкими полками
HEA 120 HEA — 120 120 8 114 90 028

5 19,9 EN 10365:2017 Двутавровые балки с широкими полками
HEA 140 HEA — 140 140 8,5 133 5,5 90 028

24,7 EN 10365:2017 Двутавровые балки с широкими полками
HEA 160 HEA — 160 160 9 152 6 30,4 EN 103 65:2017 Двутавровые балки с широкими полками
HEA 180 HEA — 180 180 9,5 171 6 35,5 EN 10365:2017 Двутавровые балки с широкими полками
НЕА 200 НЕА — 200 200 10 190 6,5 42,3 EN 10365:2017 Двутавровые балки с широкими полками
HEA ВЭА — 220 220 11 210 7 50,5 EN 10365:2017 Двутавровые балки с широкими полками
HEA 240 HEA — 240 240 9 0028

12 230 7,5 60,3 EN 10365:2017 Двутавровые балки с широкими полками
HEA 260 HEA — 260 260 12,5 7,5 68,2 EN 10365:2017 Двутавровые балки с широкими полками
HEA 280 HEA — 280 280 13 270 8 76,4 EN 10365:2017 Двутавровые балки с широкими полками
HEA 300 HEA — 300 300 14 290 8,5 88,3 Двутавровые балки с широкими полками
HEA 320 HEA — 320 300 15,5 310 9 97,6 EN 10365:2017 Двутавровая балка с широкой полкой s
HEA 340 HEA — 340 300 16,5 330 9,5 105 EN 10365:2017 Двутавровые балки с широкими полками
360 HEA — 360 300 17,5 350 10 112 EN 10365:2017 Двутавровые балки с широкими полками
HEA 400 HEA — 400 9 0028

300 19 390 11 125 EN 10365:2017 Двутавровые балки с широкими полками
HEB 100 HEB — 100 100 100 6 20. 4 EN 10365:2017 Тяжелый двутавровые балки с широкими полками
HEB 120 HEB — 120 120 11 120 6,5 26,7 EN 10365:2017 Двутавровые двутавровые балки с широкими полками
ДР 140 ДР — 140 140 12 140 7 33,7 EN 10365:2017 Тяжелые двутавровые балки с широкими полками
HEB 160 HEB — 160 160 13 160 8 42,6 EN 10365:2 017 Тяжелые двутавровые балки с широкими полками
HEB 180 HEB — 180 180 14 180 8,5 51,2 EN 10365:2017 Тяжелые двутавровые балки с широкими полками
HEB 200 HEB — 200 200 15 200 9 61. 3 EN 10365:2017 Двутавровые балки с широкими полками
НАР 220 НАР — 220 220 16 220 9,5 71,5 EN 10365:2017 Двутавровые балки с широкими полками
HEB ЕВР — 240 240 17 240 10 83.2 EN 10365:2017 Тяжелые двутавровые балки с широкими полками
HEB 260 HEB — 260 260 17,5 260 10 93 EN 10365:2017 Тяжелые двутавровые балки с широкими полками
HEB 280 HEB — 280 280 18 10,5 103 EN 10365:2017 Тяжелый широкий фланец «H балки
ЕВ 300 ЕВ — 300 300 19 300 117 EN 10365:2017 Двутавровые балки с широкими полками
НАР 320 НАР — 320 300 20,5 320 11,5 EN 10365:2017 Тяжелые двутавровые балки с широкими полками
HEB 340 HEB — 340 300 21,5 340 12 135 EN 10365:2017 9002 8

Тяжелые двутавровые балки с широкими полками
HEB 360 HEB — 360 300 22,5 360 12,5 142 EN 10365:2017 Тяжелый широкий фланец «H » балки
ДВП 400 ДВП — 400 300 24 400 13,5 155 EN 10365:2017 Двутавровые балки с широкими полками

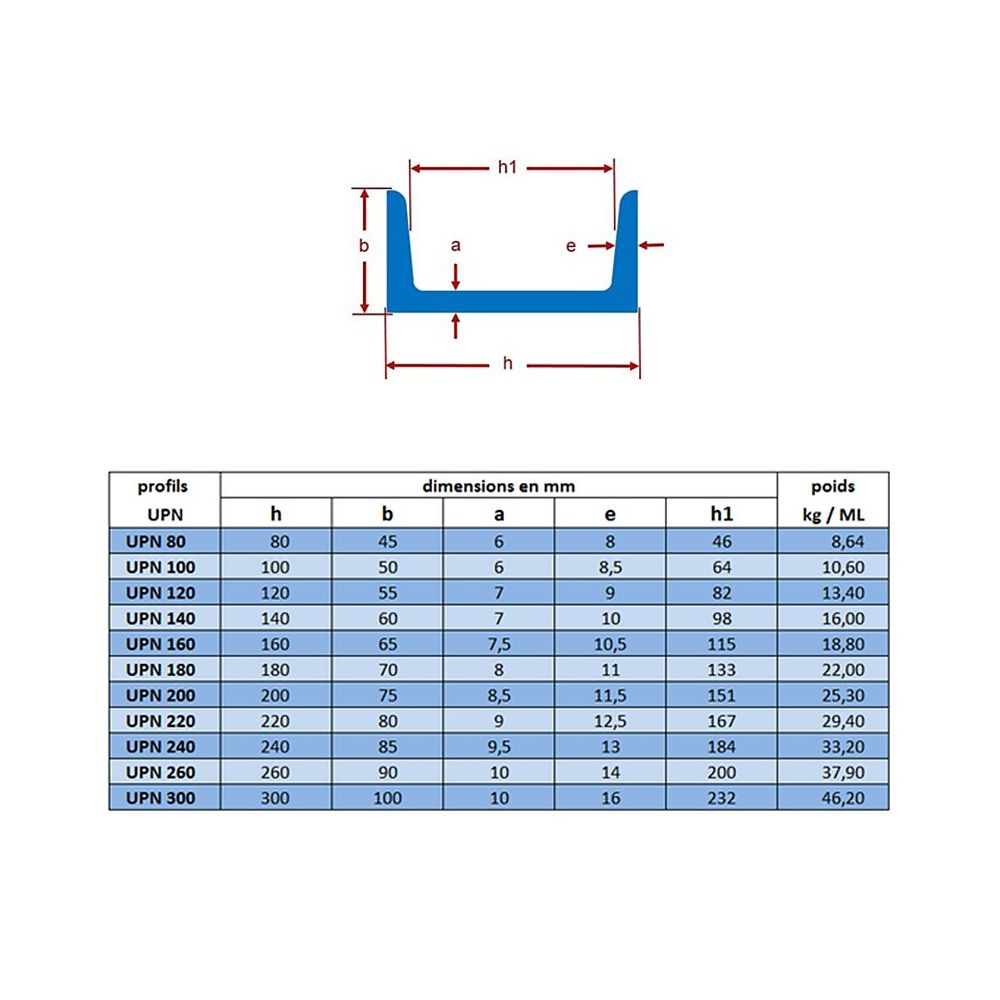

UPN УПН — 80 45 8 80 6 8. 64 EN 10365:2017 Конический фланец U-образные каналы
УПН 100 U PN — 100 50 8,5 100 6 10,6 RU 10365:2017 Конический фланец U-образные каналы
УПН 120 УПН — 120 55 9 9 0028

120 7 13.4 EN 10365:2017 Конический фланец » У» каналов
УПН 140 УПН — 140 60 10 140 7 9 0028

16 EN 10365:2017 Конический фланец U-образные каналы
УПН 160 УПН — 160 65 10,5 160 7,5 18,8 EN 10365:20 17 Конический фланец U-образный швеллер
УПН 180 УПН — 180 70 11 180 8 22 EN 10365:2017 Конический фланец U-образные каналы 9002 8
УПН 200 УПН — 200 75 11,5 200 8. 5 25.3 EN 10365:2017 U-образные каналы с коническим фланцем
UPN 220 УПН — 220 80 12,5 220 9 29.4 EN 10365:2017 Конический фланец U-образные каналы
УПН 240 УПН — 240 85 13 240 9,5 33,2 EN 10365: 2017 Швеллер U-образный фланцевый конический
УПН 260 УПН — 260 90 14 260 10 37,9 EN 10365:2017 Конический фланец «U» каналы
УПН 300 УПН — 300 100 16 300 10 46.2 EN 10365:2017 Конический фланец U-образные каналы
UPE 80 UPE — 80 50 7 80 4 7,7 EN 10365:2017 Параллельные фланцевые U-образные каналы
UPE 100 UPE — 100 55 7,5 100 4,5 9,7 EN 10365:2017 Параллельный фланец U-образные каналы
УПЭ 120 УПЭ — 120 60 8 120 5 11,9 EN 10365:2017 U-образные каналы с параллельным фланцем
UPE 140 УПЭ — 140 65 9 140 5 14,3 EN 10365:2017 Параллельный фланец U-образные каналы
UPE 160 УПЭ — 160 70 9,5 160 5,5 16,9 RU 10365:2017 Параллельные фланцевые U-образные каналы
УПЭ 180 УПЭ — 180 75 10 . 5 180 5,5 19,6 EN 10365:2017 U-образные параллельные фланцевые каналы
UPE 200 UPE — 200 80 11 200 6 22,6 EN 10365:2017 U-образные каналы с параллельными фланцами
УПЭ 220 УПЭ — 220 85 12 220 6. 5 26,5 EN 10365:2017 Параллельные фланцевые U-образные каналы
УПЭ 240 УПЭ — 240 90 12,5 240 7 30.1 EN 10365:2017 Параллельный фланец U-образные каналы
UPE 270 UPE — 270 95 13,5 270 7,5 35,1 EN 10365:2017
УПЭ 300 УПЭ — 300 100 15 300 9,5 44,5 EN 10365:2017 Параллельный фланец «U» каналы
УПЭ 330 УПЭ — 330 105 16 330 11 53.
