Стандарт DIN 7337 Заклёпка вытяжная стальная, нержавеющая

DIN 7337 = ISO 14589, ISO 15977 — 15984, ISO 16582 — 16584

Отправьте заявку и получите оптовые цены!

DIN 7337 Заклёпка вытяжная стальная, нержавеющая

Стандарт DIN 7337

Описание: DIN 7337 Заклёпка вытяжная комбинированная (тяговая) стальная, нержавеющая с плоским буртиком, ножка из специальной стали, форма А. Комбинированные вытяжные заклёпки используются для создания неразъемных соединений тонколистовых и других твердых материалов. При установке заклёпок с помощью заклёпочника доступ необходим только с одной стороны материала.

Материалы:

• Сталь с покрытием: гальваническая оцинковка.
• Нержавеющая сталь: А2, А4

Размеры стальных вытяжных заклёпок DIN 7337 в мм

d1	d2	длина зажима	l
3.0	6.5	1 — 3	6
3. 0	6.5	3 — 5	8
3.0	6.5	5 — 7	10
3.0	6.5	7 — 9	12
3.0	6.5	8 — 12	16
3.2	6.5	1 — 3	6
3.2	6.5	3 — 5	8
3.2	6.5	5 — 7	10
3.2	6.5	7 — 9	12
3.2	6.5	9 — 12	16
4.0	8.0	1 — 2.5	6
4.0	8.0	2.5 — 4.5	8
4.0	8.0	4.5 — 6.5	10
4.0	8. 0	6.5 — 8.5	12
4.0	8.0	8.5 — 12	16
4.0	8.0	11.5 — 14	18
4.0	8.0	12 — 16	20
4.8	9.5	2 — 4	8
4.8	9.5	4 — 6	10
4.8	9.5	6 — 8	12
4.8	9.5	8 — 11	16
4.8	9.5	10 — 13	18
4.8	9.5	11 — 15	20
5.0	9.5	2 — 4	8
5.0	9.5	4 — 6	10
5.0	9.5	6 — 8	12
5. 0	9.5	8 — 11	16
5.0	9.5	10 — 13	18
5.0	9.5	11 — 15	20
5.0	9.5	15 — 20	25

Заклепки с полукруглой головкой ГОСТ 10299

Крепеж

ГОСТ 10299 распространяется на заклепки с полукруглой головкой общего применения диаметром 1-36 мм., длиной 2-180 мм., классов точности B и C.

Размеры заклепок ГОСТ 10299 приведены в таблицах 1 и 2:

Таблица 1, мм.

Продолжение таблицы 1, мм

Примечание. Стальные заклепки ГОСТ 10299-80 с размерами указанными в скобках, применять не рекомендуется.

Таблица 2

Теоретический вес стальных заклепок ГОСТ 10299:

Длина L, мм	Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d, мм
	1	1,2	(1,4)	1,6	2	2,5	3	(3,5)	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	30	36
2	0,019	0,029
3	0,025	0,038	0,054	0,077	0,127	0,218
4	0,031	0,047	0,066	0,093	0,151	0,257	0,401
5	0,038	0,056	0,078	0,109	0,176	0,295	0,457	0,670	0,924
6	0,044	0,064	0,090	0,125	0,201	0,334	0,512	0,746	1,023
7	0,050	0,073	0,102	0,140	0,225	0,372	0,568	0,821	1,121	1,906	3,084
8	0,056	0,082	0,114	0,156	0,251	0,411	0,623	0,896	1,220	2,060	3,306
9		0,091	0,126	0,172	0,275	0,449	0,679	0,972	1,319	2,214	3,528	6,902
10		0,100	0,138	0,188	0,299	0,488	0,734	1,048	1,417	2,368	3,751	7,296
12			0,163	0,219	0,349	0,565	0,845	1,199	1,615	2,676	4,194	8,085
14					0,398	0,642	0,956	1,350	1,812	2,985	4,638	8,874	14,23
16					0,447	0,737	1,067	1,501	2,009	3,293	5,082	9,663	15,47
18						0,796	1,178	1,652	2,207	3,601	5,526	10,452	16,70	25,50
20						0,873	1,289	1,803	2,404	3,909	5,970	11,242	17,93	27,28	39,11	53,33
22							1,400	1,954	2,601	4,218	6,414	12,203	19,17	29,05	41,53	56,49
24							1,511	2,105	2,798	4,526	6,858	12,820	20,40	30,83	43,94	59,65
26							1,622	2,256	2,996	4,834	7,302	13,609	21,63	32,61	46,36	62,80
28							1,733	2,407	3,193	5,142	7,746	14,398	22,87	34,38	48,78	65,96	86,07
30							1,844	2,558	3,390	5,451	8,190	15,187	24,10	36,16	51,19	69,12	90,07
32							1,955	2,709	3,588	5,759	8,633	15,977	25,33	37,93	53,61	72,27	94,06
34							2,065	2,860	3,785	6,067	9,077	16,766	26,56	39,71	56,03	75,43	98,06	124,2
36							2,177	3,011	3,982	6,375	9,521	17,555	27,80	41,48	58,44	78,59	102,10	129,1
38							2,288	3,162	4,179	6,684	9,965	18,344	29,03	43,26	60,86	81,74	106,04	134,0	171,4
40							2,399	3,313	4,377	6,992	10,40	19,13	30,26	45,03	63,28	84,90	110	139,0	177,3	226,2
42									4,574	7,300	10,85	19,92	31,50	46,81	65,69	88,06	114	143,9	192,3	233,3
45									4,870	7,763	11,52	21,11	33,35	49,47	69,32	92,80	120	151,3	201,2	244,0
48									5,166	8,225	12,19	22,29	35,20	52,14	72,95	97,53	126	158,7	207,2	254,6
50									5,363	8,533	12,63	23,08	36,43	53,91	75,36	100,70	130	163,6	213,1	261,8
52										8,842	13,07	23,87	37,66	55,69	77,78	103,80	134	168,6	222,1	268,9
55										9,304	13,74	25,05	39,51	58,35	81,40	108,60	140	176,0	231,1	279,5	462,7	719,7
58										9,766	14,40	26,24	41,36	61,02	85,03	113,30	146	183,3	237,0	290,6	481,5	743,7
60										10,075	14,85	27,03	42,59	62,79	87,45	116,50	150	188,3	251,9	297,3	490,5	759,7
65												29,00	45,68	67,23	93,49	124,40	160	200,6	266,9	315,0	518,2	799,6
70												30,97	48,76	71,67	99,53	132,20	170	213,0	281,8	332,8	546,0	839,6
75													51,84	76,11	105,60	140,10	180	225,3	296,7	350,5	573,7	879,5
80													54,93	80,55	111,60	148,00	190	237,6	311,6	368,3	601,5	919,6
85													58,01	84,99	117,70	155,90	200	250,0	326,5	386,0	629,2	959,4
90													61,09	89,43	123,70	163,80	210	262,3	341,5	403,8	657,0	999,4
95													64,17	93,86	129,70	171,70	220	274,6	356,4	421,6	684,7	1039,3
100													67,25	98,30	135,80	179,60	230	287,0	386,2	439,3	712,4	1079,3
110														107,20	147,90	195,40	250	311,6	416,1	474,8	769,9	1159,2
120															160,00	211,20	270	336,3	445,9	510,3	823,4	1239,1
130															172,00	226,90	290	360,9	475,7	545,8	878,9	1319,0
140															184,10	242,74	310	385,6	505,6	581,4	934,4	1398,9
150																		410,2	535,6	616,9	989,9	1478,8
160																		434,9	565,3	652,4	1045,4	1558,7
170																			595,1	687,9	1100,9	1638,6
180																				723,4	1156,3	1718,5

Пример условного обозначения:

• Заклепка 10х34. 00 ГОСТ 10299-80 — заклепка стальная с полукруглой головкой класса точности B, диаметром стержня d=10 мм., длиной L=34 мм., без покрытия.

Кроме стальных, выпускаются и заклепки из других материалов: бронзы, алюминия, меди, латуни и т.д.

Оформить заказ на стальные заклепки ГОСТ 10299 от 100 кг с доставкой по России вы можете у наших менеджеров.

Задать вопрос:
WhatsApp
79066606191
Позвонить:
(4862) 30-70-18
Отправить факс:
(4862) 30-70-28
Написать письмо:
[email protected]

Таблица размеров отверстий под заклепки

и как определить размер заклепки

В различных случаях крепления заклепки часто выбирают из-за их легкого веса и высокой прочности, низкой стоимости, простоты установки, высокой прочности и надежности. Для правильной сборки деталей подготовка отверстий имеет решающее значение. В этой статье следуйте за нами, чтобы понять размеры заклепок и детали размеров, в том числе, как их выразить и определить, а также стандартную таблицу размеров отверстий для заклепок для справки.

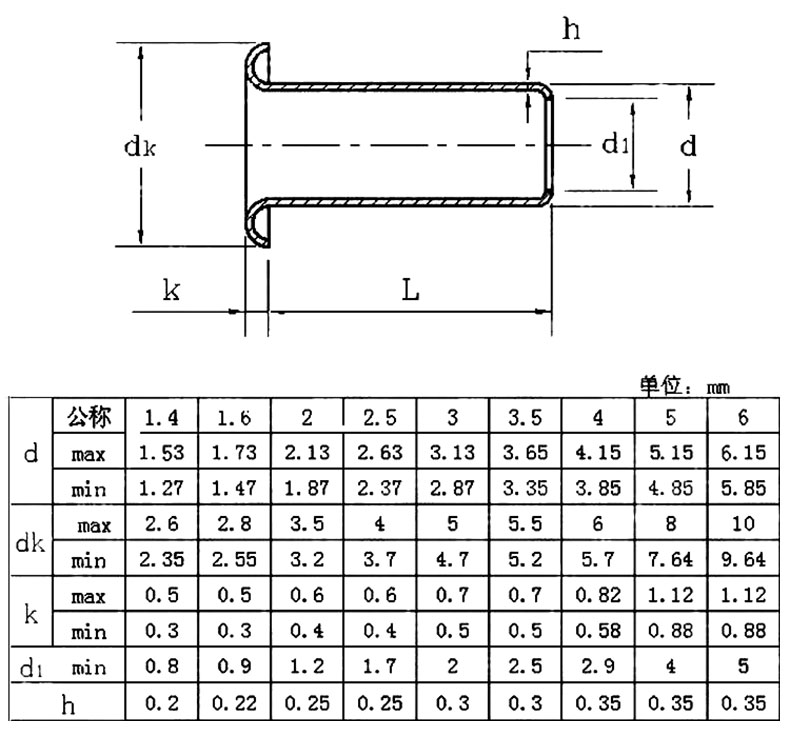

Размеры заклепок

Обычно используемые размеры или размеры заклепок, включая диаметры и длины заклепок, которые могут быть указаны как в британских (дюймах), так и в метрических (мм) сериях.

— Британские единицы: диаметры заклепок обычно измеряются с шагом 1/32 дюйма, а длина измеряется с шагом 1/16 дюйма, что выражается в виде «цифр тире». Например, «черточка 3 черточка 4» означает диаметр 3/32 дюйма и длину 4/16 дюйма. Длины заклепок также, вероятно, выражены половинными размерами и имеют тире, например -3,5 (7⁄32 дюйма), чтобы указать, что они имеют половинный размер.

– Метрическая система: диаметр и длина заклепок измеряются в миллиметрах. Заклепки диаметром от 2 до 20 мм и длиной от 5 до 50 мм обычно используются для общего использования.

Как определить размер заклепки — расчет диаметра и длины заклепки

Если размеры заклепок не указаны на чертеже конструкции, вы можете определить размер заклепки на основе следующих правил:

Минимальный диаметр стержня заклепки (D) = 3 x толщина самого толстого соединяемого листа
A=1,5 *D (Для заклепок с диаметром стержня до 20 мм)
Длина стержня заклепки (L) = S + припуск (A)

Общее правило состоит в том, что заклепка должна иметь диаметр не менее трехкратной толщины самого толстого соединяемого листа. Обратите внимание, что значение D (диаметр) является минимальным вариантом диаметра стержня заклепки, причем длина стержня заклепки должна быть больше толщины всех материалов, которые будут заклепывать, иначе припуска на крепление не будет. В соответствии с военным стандартом, диаметр заклепочного соединения со скошенной головкой должен быть более чем в 1,4 раза больше диаметра стержня. Припуск зависит от типа заклепок и применения. Тогда как определить правильный размер заклепок?

Например, две части листов толщиной 0,060 дюйма должны быть склепаны вместе. Правильный диаметр заклепки будет 3 x 0,060 = 0,180 дюйма.
Следует использовать заклепку 3/16 дюйма (0,188 дюйма). Толщина металла составляет 0,060 + 0,060 = 0,12 дюйма, а 1,5D составляет 1,5 x 0,188 дюйма = 0,282 дюйма, поэтому общая длина заклепки должна быть 0,12 + 0,282 = 0,402 дюйма.

Преобразование размеров заклепок — Таблица диаметров заклепок

Когда вы рассчитали диаметр заклепки, вы можете выбрать стандартный размер заклепки, немного превышающий его, на основе следующей таблицы.

Таблица размеров отверстий под заклепки

Диаметр заклепки зависит от сверла, необходимого для проделывания отверстия, через которое проходит заклепка. После определения размера заклепки и укладки листов необходимо разметить размер отверстия для сверления. Поэтому перед установкой важно знать размер отверстия заклепки. Как правило, фактический диаметр заклепки немного меньше диаметра отверстия, которое необходимо просверлить. В идеале заклепка должна быть помещена в отверстие, которое на 4-6 тысячных дюйма больше в диаметре. Это позволяет легко и полностью вставить заклепку, а затем заставить заклепку расшириться, плотно заполнить зазор и максимизировать прочность.

Стандартные размеры отверстий под заклепки и размеры сверл

CNClathing.com может предоставить услуги точной обработки с ЧПУ для промышленных и механических компонентов от простых валов, штифтов, винтов, гаек, заклепок до сложных и замысловатых деталей.

Общие сведения о конструкциях и размерах вытяжных заклепок

Вытяжные заклепки являются одними из самых популярных типов крепежа, поскольку они прочны, долговечны и просты в установке. Базовая конструкция вытяжной заклепки состоит из двухкомпонентного узла с гильзой или телом заклепки и стержнем. Чтобы установить, вы вставляете глухую заклепку в предварительно просверленное отверстие и используете инструмент для глухих заклепок, чтобы потянуть оправку, чтобы соединить две заготовки и сложить тело заклепки на глухой стороне отверстия. Затем инструмент отрывает оправку, чтобы завершить установку.

Хотя основная конструкция одинакова, вытяжные заклепки бывают разных конфигураций, размеров и материалов. Самая популярная вытяжная заклепка — это выдвижная заклепка, которая впервые использовалась в 1934 году для производства самолетов. Их называют выкидными заклепками из-за хлопающих звуков, которые они издают при установке. Выпуклые заклепки идеально подходят для сборки алюминиевых самолетов, поскольку их можно устанавливать с одной стороны (поэтому они и называются глухими заклепками).

По прошествии почти столетия выдвижные заклепки по-прежнему являются наиболее распространенными вытяжными заклепками, используемыми в производстве и во многих отраслях промышленности. Stanley владеет торговой маркой POP®, но многие производители крепежа используют ту же конструкцию вытяжных заклепок. Чтобы получить оптимальную производительность вытяжных заклепок, вы должны выбрать правильный размер вытяжных заклепок для работы. Вот некоторые вещи, которые следует учитывать при определении размера вытяжных заклепок.

Диаметр вытяжной заклепки и размеры отверстий

Диаметр является решающим фактором при выборе подходящей заклепки для вашего применения. Выбор заклепки, которая слишком узка для отверстия, может оставить зазор, который может увеличить напряжение сдвига или вызвать проблемы при установке. Глухая головка также могла расширяться в пространстве между двумя заготовками. Если вы используете заклепку, которая слишком широка для отверстия, ее будет сложнее установить, что приведет к плохой посадке. Никогда не вставляйте глухую заклепку в отверстие, диаметр которого не соответствует ее диаметру.

Таблица размеров отверстий под заклепки

Длина корпуса глухой заклепки

Общая длина корпуса заклепки (без учета длины головки). Длина корпуса отличается от диапазона хвата, но это важный параметр. Необходимо учитывать зазор заклепки на глухой стороне скрепляемого материала. Слишком длинная глухая заклепка может неправильно подойти или негативно повлиять на то, что находится за отверстием.

Диапазон захвата глухой заклепки

Диапазон захвата — это толщина материала, который должна скреплять заклепка. Например, если вы прикрепляете два куска металла диаметром ¼ дюйма, вам потребуется вытяжная заклепка с минимальным захватом не менее ½ дюйма. При рассмотрении диапазона захвата рекомендуется выбирать заклепку, которая точно не соответствует минимальным или максимальным точкам. Лучше выбрать диапазон захвата, который удобно находится между ними, чтобы обеспечить оптимальную прочность на сдвиг и растяжение и увеличить срок службы наладочного инструмента.

Размеры головок заклепок

Используйте заклепки с плоской головкой, если вы хотите, чтобы соединение было заподлицо с скрепляемым материалом. Заклепки с куполообразной головкой располагаются над материалом. Если вы собираетесь покрыть большую площадь поверхности для дополнительной надежности крепления, вы можете использовать заклепки с большими фланцами. Важно учитывать размер головки вытяжной заклепки, чтобы определить целостность, выступ и эстетическую ценность окончательного соединения.

Выберите правильную вытяжную заклепку для работы

Чрезвычайно важно определить оптимальный размер вытяжной заклепки для работы. И не менее важно выбрать правильный стиль заклепки для применения. Вот некоторые из наиболее распространенных типов вытяжных заклепок: 9№ 0003

• Заклепки с закрытым концом. Эти заклепки состоят из двух частей, чрезвычайно универсальны, устойчивы к вибрации и обеспечивают чистоту установки.
• Заклепки с открытым концом: также известные как заклепки с гвоздями, заклепки с открытым концом отличаются от заклепок с закрытым концом, поскольку они не создают герметичного соединения, которое должно содержать газ или жидкость.
