Разновидности дюбель гвоздей: Виды дюбелей, их назначение и правильный выбор

Что такое дюбель гвоздь? Разновидности, маркировка и использование

Для крепления разных предметов бытового и строительного назначения используются всевозможные крепежные элементы. Один из таких – дюбель гвоздь.

Современный рынок предлагает разные виды дюбелей. Ознакомимся с основными их разновидностями и техническими характеристиками.

Что это такое

Что такое дюбель гвоздь? Это крепежный элемент, который состоит из двух частей. Корпус, преимущественно пластмассовый и гвоздь с резьбой или забивной без резьбы.

Пластиковая часть в момент погружения в нее гвоздя расширяется в стороны, посредством чего тело крепежного элемента удерживается в стене или другой поверхности.

Важно! Гвоздь изготавливается из высокопрочной стали, с антикоррозийным покрытием. Что касается корпуса, то он изготавливается из полипропилена, реже из металла.

Сфера применения

Технические характеристики данного крепежа позволяют использовать его для крепления к поверхностям из разных строительных материалов:

• ячеистый бетон;
• пустотелый кирпич;
• бетон;
• штукатурка;
• в гипсокартон и прочее.

Достоинства дюбель гвоздя

Данный метиз имеет следующие положительные стороны:

• возможность фиксировать разные предметы в разных строительных материалах;
• сравнительно простой монтаж. Просверливается отверстие в стене, соответствующее диаметру корпуса, в отверстие помещается пластиковый корпус, в который вбивается/закручивается гвоздь;
• обеспечивается надежная фиксация за счет расширяющихся усиков;
• сравнительно дешевый крепежный материал.

Классификация

1. Существует несколько критериев, помогающие выбрать правильный тип дюбеля:
2. Вид монтажа.
3. Материал поверхности.
4. Размер.

Способ монтажа

Известно два способа монтажа:

1. Ручной. Здесь используются подручные строительные инструменты для высверливания отверстия. Если гвоздь с резьбой, то его закручивают отверткой, без – забивают молотком.
2. Автоматический. В этом случае применяется специальный строительно-монтажный пистолет. Этот способ крепления намного быстрый.

Материал поверхности

Так, для бетона и кирпича часто используется нейлоновый дюбель. Он способен справится с нагрузкой до 450 кг. Для крепления в газобетон применяется специальный со спиралевидными ребрами, которые расклиниваются в момент забивания гвоздя.

Если поверхность пустотелая или сплошная, то применяется рамный дюбель гвоздь. Если необходимо крепить обрешетку, то используются дистанционные метизы. Благодаря его конструкции можно нивелировать небольшие неровности стен.

Универсальные крепежи используются при креплении предметов на полнотелые и пустотелые материалы. Если поверхность тонкостенная, то используется металлический дюбель. Если поверхность пустотелая, то также используется дюбель-бабочка. Такие метизы в продаже встречаются с крючками и со шпильками.

Для бетонных и кирпичных конструкций применяются металлические крепежи с болтами и шпильками. Используются при фиксации предметов большого веса. Для пористого бетона и гипсокартона применяются специальные дюбеля, по виду напоминающие перистое сверло.

Размеры

В продаже можно найти метизы различных типоразмеров. Определить размер можно при помощи специальной маркировки, например, 10×160 и т.п. Цифра стоящая первой в обозначении указывает на диаметр, а следующая за ней цифра — длина метиза. Выбор определяется исходя из веса крепящегося предмета.

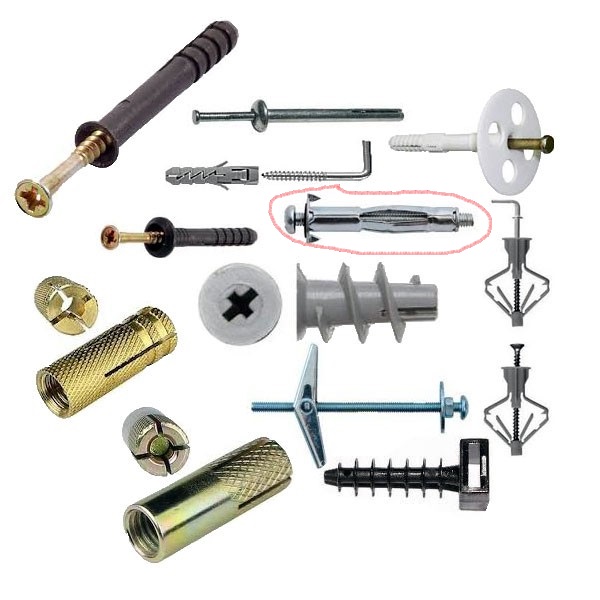

Дюбель-гвоздь: существующие виды

В таблице предлагаем вам несколько разновидностей этого метиза:

Виды	Описание
Универсальный	Идеально сочетается с разными строительными материалами. Универсальность сводится к тому, что его можно использовать в листовых, пустотелых, полнотелый и других поверхностях. Надежность фиксации обеспечивается зубчатыми стопорными элементами. Их наличье исключает прокручивание гвоздя. Сфера применение очень широкая начиная от крепления бытовых предметов и заканчивая, монтажом строительных элементов.
Распорный	Дюбель отличается четырехсторонним распором. Благодаря этому обеспечивается равномерное распределение нагрузки на материал. эффективен при креплении в полнотелых и пустотелых поверхностях. При монтаже распорного дюбеля исключается повреждение поверхности кафеля, дерева, штукатурки и прочее. Достигается это благодаря особому строению шейки дюбеля. Как следствие эффективен при креплении сантехнического керамического оборудования.
Распорный S	На метизе отсутствует кромка. Благодаря этому его монтаж осуществляется непосредственно в слой штукатурного слоя. Также характеризуется быстрым монтажом. Однако не допускается их монтаж к краю поверхности.
Распорный M-S	Выполняет те же функции что и предыдущий крепеж. Однако, его особая геометрия позволяет применять изделия с метрической резьбой.
Нейлоновый	Имеет латунный конус. Используется в комбинации с винтами и болтами, имеющих метрическую резьбу. Этот крепеж справляется с высокой нагрузкой. Надежный и простой монтаж обеспечивается высоким расширением анкера. Как следствие на него не сказываются нечувствительные допуски стройматериалов. Эффективен при монтаже в природном камне, бетоне и других плотных поверхностях.
Латунный MS	Особая конструкция метиза исключает его прокручивание. Как следствие значительно возрастает качество монтажных работ. Можно использовать в сочетании с резьбовыми шпильками или метрическими винтами. Широко используется при креплении предметов на бетон, дерево и другим твердым поверхностям.
Металлический дюбель распорный FMD	Специально разработан для ДСП и саморезов по дереву. Внутренняя поверхность ребристая. Благодаря этому направление самореза всегда точное.
Для газобетона GB	Основная специализация – газобетон. Особенно эффективен при монтаже подвесных потолков, кровельных конструкций и прочее. Главная особенность в том, что они применяются для наружного и внутреннего крепления. Прочная посадка в мягком материале обеспечивается за счет внешних ребер, имеющих спиральную форму.
Турбодюбель FTP и FTP D	Применяется для крепления разных элементов в газобетоне. Имеет нейлоновый дюбель. Используется в комбинации с метрической резьбой и шурупами по дереву. Также имеется самонарезающаяся резьба. Существует разновидность этого метиза из металла. Используется для газобетона и метрических блоков.
Латунный дюбель (РАД)	Если поверхность полнотелая или тонкая, то используется данный вид крепления. Для его фиксации достаточно изготовить неглубокое отверстие. Возможен монтаж в комбинации с болтами метрической резьбой.

Пластиковый и металлический дюбель гвоздь

Сравним между собой особенности пластиковых и металлических дюбелей.

Пластиковый

Имеет полый цилиндрический стержень. В процессе забивания гвоздя он постепенно расширяется. Верхняя часть зачастую оснащена манжеткой. За счет этого крепеж не проваливается в высверленное отверстие.

Манжетка имеет потайную или цилиндрическую форму. Чтобы обеспечить дополнительную фиксацию, некоторые разновидности дополнительно оснащаются «усиками». Гвозди встречаются с резьбой, а на шляпке шлиц.

Помимо забивания, его монтаж выполняется при помощи отвертки, особенно когда выполняется установка хрупкого изделия, например, керамика. Изготавливается корпус из полиэтилена, полиамида и полипропилена. Гвоздь обязательно имеет антикоррозийное покрытие.

Металлический

Дюбель металлический оснащен стержнем с гладкой поверхностью. Крепление полностью выполнено из металла. В отверстие стены металлический корпус расширяется в момент закручивания металлического стержня или гвоздя. Хотя монтаж простой, выполнить его демонтаж сложно. За счет этого обеспечивается достаточно надежное крепление разных заготовок.

Заключение
Итак, существует большое разнообразие дюбель гвоздя. Перед тем как выбрать дюбель, необходимо учитывать вес предмета и структуру поверхности.

какие бывают, где и как их можно применять. Разновидности и технологии использования.

Гвозди, шурупы, шпильки, гайки, дюбели… Без крепежных метизов не обойтись ни в строительстве, ни на производстве, ни в быту. Дюбель-гвоздь относится к наиболее популярным изделиям данной группы, поскольку обеспечивает надежность крепления при соединении разнообразных конструкций к бетонным, кирпичным и прочим типам оснований.

Что такое дюбель-гвоздь и его разновидности

По технологии установки и назначения дюбель-гвозди подразделяют два основных вида:

• Для забивки вручную. Слагается изделие из специального гвоздя и собственно дюбеля. Модели могут быть оснащены стопорным бортиком и иметь распорную зону. В процессе забивания гвоздя распорные элементы создают жесткую и надежную фиксацию присоединяемого предмета к базовой конструкции. Применяют дюбели в ходе отделочных работ, когда крепят легкие конструкции из древесины, пластика и прочих материалов.
• Для строительного пистолета. Дюбель-гвозди монтажные для профессионального инструмента состоят из гвоздя, имеющего широкую шляпку, и подвижной шайбы, расположенной в зоне острия. Используют при монтировании массивных тяжелых конструкций.

Дюбели представлены пластмассовыми и металлическими изделиями. Определенный вариант выбирают в зависимости от степени твердости базового материала.

Для изготовления синтетического корпуса применяют полиэтилен, полипропилен, полиамид, гвозди производят из стальных сплавов с защитным оцинкованным слоем. Они подходят для монтирования легких и небольших элементов.

Дюбель-гвозди для бетона металлические применяют, когда предусмотрено соединение тяжелых и сложных конструктивных элементов. Основой крепления является мощный стержень с заостренным концом, который снабжается стопорной шайбой. Наличие у гвоздя массивной шляпки предотвращает его западание вглубь основания. Для изготовления гвоздей служат высокопрочные марки стали. Дюбель-гвозди металлические с наличием резьбовых шпилек или болтов производят для конструкций, имеющих особенно большую массу (до 5 тонн).

Обычный образец дюбеля не годится для фиксации к поверхностям из пустотелых кирпичей и ячеистых бетонов, а также подобных по структуре материалов, поскольку распорный элемент в теле таких конструкций не закрепляется. Но разработаны и выпускаются специальные модификации изделий, ориентированные на крепление в газобетоне и даже в гипсокартонную обшивку. На распорном теле они имеют крупную резьбу, а острие выполнено в виде перистого сверла. Пользоваться таким крепежом удобно, его просто вкручивают в конструкцию отверткой без предварительного сверления отверстий.

Выпускают производители также фасадные дюбели, предназначенные специально для фиксации термоизоляционного слоя. Такие изделия снабжены у основания зубчатой пластиной.

Помимо привычных универсальных крепежей появилась на рынке и такая новинка, как инъекционный дюбель. Пользуются им следующим образом. В высверленное отверстие вставляют специальный анкер в виде сетки, вбивают дюбель, а через втулку с помощью шприца вводят состав, который быстро твердеет и оказывает давление, в результате чего сетка в теле конструкции расправляется.

Как забить дюбель в кирпичную конструкцию или бетон

Монтаж дюбелей ручной установки абсолютно несложный. Состоит он из следующих последовательных операций:

• Сверление отверстий в точках крепления. Сверло должно соответствовать диаметру дюбеля. Отверстия выполняют глубиной равной длине крепежного элемента плюс 5 мм.
• Удаление остатков материала из отверстия.
• Установка дюбеля в подготовленную полость. Ударяя легонько молотком его постепенно погружают в отверстие. Прилегать деталь должна плотно к его стенкам.
• гвоздя. Если он имеет резьбу, то гвоздь вкручивают, вооружившись отверткой.

При использовании монтажного пистолета нет необходимости выполнять отверстия в стене. С его помощью пристреливают дюбель-гвоздь сквозь закрепляемую конструкцию, надежно фиксируя ее к базовой поверхности. Такой метод не только ускоряет и упрощает работу, но и избавляет от пыли и мусора, которые появляются при работе с дрелью или перфоратором.

Какие факторы учитывают, выбирая изделия

При выборе крепления ориентируются на следующие позиции:

1. Величину нагрузки непосредственно на дюбель-гвоздь, базовую конструкцию и монтируемый элемент.
2. Характер нагрузки, которая бывает стационарной или динамической.
3. Вид и свойства материала (кирпич, камень, бетон, газобетон и прочие).
4. Тип фиксации.
5. Вид конструкции (потолок, несущие стены, перегородки).

Типоразмеры

В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

• материал производства;
• минимальное и максимальное значение показателей искривления стержня;
• толщина защитного оцинкованного слоя, которым покрывают гвоздь;
• соблюдение норм несоосности стержня и диаметра шайбы.

В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

Как вытащить дюбель

Ремонт в квартире обязательно предусматривает отделку стен: оштукатуривание, оклейку обоями. Прежде чем приступить к таким работам следует очистить поверхность от торчащих гвоздей и дюбелей. В том случае, когда дюбели выступают из тела стены вместе с гвоздем, такая операция не представляет сложностей. Сначала крепеж расшатывают, а затем резко выдергивают плоскогубцами из конструкции.

Нередко хозяева сталкиваются с тем, что конструкции, ранее закрепленные на стене, давно сняты, гвозди выпали, а пластмассовые элементы остались. Чтобы их вынуть можно действовать различными способами. Например, вкрутить подходящий по диаметру саморез и попытаться выполнить действия аналогичные предыдущему способу. Или постараться высверлить его дрелью. Но нередко такие маневры не приводят к нужному результату: дюбель не извлекается. Строители часто оставляют пластиковый элемент, вбивая его в стену, предварительно срезав шляпку, а затем шпатлюют поверхность.

Случаются ситуации, когда гвоздь при забивке в бетонную стену ломается и частично остается в дюбеле. Как быть в этом случае? Понадобится паяльник или газовая горелка. Пластиковый элемент дюбеля нагревают, чтобы он стал мягким, пластичным, и выдергивают крепеж пока полиэтилен вновь не затвердел. Достигнуть желаемого результата не всегда получается с первого раза, поэтому операцию можно повторить еще и еще раз.

Огромный ассортимент разных видов и размеров дюбель-гвоздей позволяет использовать их для различных целей. И сделать надежным крепление металлических конструкций или деревянного бруса к бетону, кирпичной кладке, зафиксировать штукатурную сетку, монтажную планку, плинтус и многие другие элементы.

• Внешняя отделка

Какие бывают типы ногтей? | Сообщения в блогах

Гвозди — это крепежные детали, состоящие из гладкого куска металла цилиндрической формы. У них острый конец на одном конце и плоская головка на противоположном конце. Эта в остальном базовая конструкция позволяет легко вбивать их в деревянные конструкции и предметы. Однако даже если вы использовали гвозди в деревообработке, вы можете быть незнакомы с некоторыми их соответствующими терминами. Ниже приведен глоссарий некоторых наиболее распространенных терминов, связанных с ногтями. Почти каждый использовал или, по крайней мере, видел обычный гвоздь, ниже оба распространенных и необычных типа гвоздей сломаны.

Коробка

Коробка — это тип гвоздя, который характеризуется тонкой шляпкой и стержнем. Все гвозди имеют шляпку и стержень. Головка — это верхняя часть гвоздя, а стержень — гладкое тело гвоздя цилиндрической формы. Коробчатые гвозди — это просто крепежные детали с более тонкой головкой и стержнем, чем у традиционных гвоздей.

Штифт

Штифт — это тип конического гвоздя. Большинство ногтей не сужаются. Скорее, они идут прямо от головы к кончику. Гвозди Brad отличаются от традиционных ногтей коническим дизайном. У них также есть частичная головка, которая тоньше и меньше, чем у традиционных гвоздей.

Helix

Гвозди Helix отличаются от традиционных гвоздей тем, что не имеют гладкого цилиндрического стержня. Вместо этого они имеют вал квадратной формы. Использование стержня квадратной формы позволяет надежно вставлять спиральные гвозди в конструкции или предметы.

Оцинкованные

Встречаются оцинкованные гвозди. Как и другие оцинкованные крепежные детали, оцинкованные гвозди отличаются наличием на их поверхности защитного покрытия. Во время гальванизации на поверхность ногтя наносится тонкий слой цинка. Этот цинк действует как щит, защищающий гвоздь от ржавчины и коррозии.

Дуплекс

Не все гвозди имеют одинарную шляпку. Дуплексные гвозди, например, имеют две головки. У них есть стандартная голова вверху, за которой следует вторая голова чуть ниже. Также известные как гвозди для строительных лесов, они часто используются в строительных лесах, потому что их можно легко извлечь.

Гофрированные

Гофрированные гвозди, также известные как гофрированные крепежные детали, изготавливаются из полосы холоднокатаной стали и обычно используются при работе с деревом. Их основное применение — бесшовное соединение двух кусков дерева вместе. Их легко узнать по уникальной форме волны.

U-образные гвозди

Еще один нелинейный гвоздь — U-образный гвоздь, также известный как скобы для ограждения. Эта застежка обычно доступна в двух различных типах, гладких и с зазубринами. В основном они используются в сельском хозяйстве и садоводстве.

Подковообразный

Подковообразный гвоздь — чрезвычайно нишевый гвоздь. Гвоздь зависит не от его формы, а от его использования. Подкова — это гвоздь, сделанный из меди или покрытый медью, который используется для ухода за копытами лошадей. Медь используется именно из-за ее антимикробных свойств.
