Мир метизов огромен и разнообразен, перечислить их все могут себе позволить только толстенные энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, знают все. А вот об их разновидностях расскажем в этой статье.

ПРЕИМУЩЕСТВА ДЮБЕЛЬ-ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, поскольку многие люди для фиксации тяжёлых (а порой и не очень) конструкций пользуются как раз дюбелями.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Причин популярности именно дюбель-гвоздей несколько. Используется этот метиз в первую очередь с целью закрепления разных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твёрдые поверхности, такие как кирпич или бетон, в которые загнать гвоздь или саморез достаточно трудно.

Простота монтажа, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить дрелью или перфоратором отверстие, вставить дюбель и забить (закрутить) изделие.

Высокая надёжность такого крепления — это также немаловажный показатель. Дюбели выдержали проверку временем и подтвердили свою прочность.

Ну и, наконец, по соотношению «цена — качество» это один из лучших крепёжных элементов на рынке. Стоимость дюбель-гвоздей весьма демократична — всегда можно подобрать метиз по карману.

Ссылка по теме:  Шурупы по дереву – какие зачем

КОНСТРУКЦИЯ ДЮБЕЛЯ

УДЕРЖИТСЯ ЛИ ПОЛКА НА СТЕНЕ?

Не упадёт ли с потолка люстра? Нередко это зависит от одной маленькой детали — дюбеля. Именно он помогает винту или крюку так плотно «вжиться» в кирпич или в бетон, чтобы даже большой вес не мог вырвать крепление из стены.

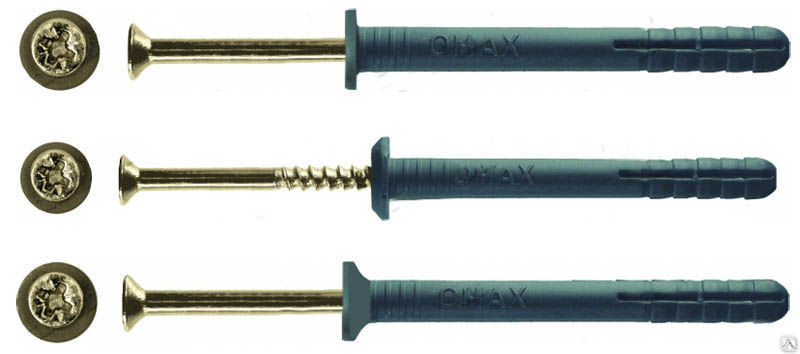

Как известно, дюбель-гвоздь представляет собой комплект, состоящий из крепёжного изделия и дюбеля. Крепёжным изделием может выступать обычный гвоздь, в случае если дюбель без резьбы, или шуруп, если дюбель резьбовой.

Непосредственно сам дюбель может быть пластмассовым (самый распространённый сегодня вариант), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЮБЕЛИ

Когда пластмассовые дюбели ещё не были распространены повсеместно, в домашних условиях вместо них использовались деревянные шканты-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших затрат сил и времени, шкант часто колется и разваливается на куски, после чего его уже нельзя использовать. А если и не раскололся, то вытащить гвоздь или саморез из него проблематично: чопик выскакивает из отверстия в стене вместе с гвоздём. Разумеется, такая конструкция требовала усовершенствования.

МЕТАЛЛИЧЕСКИЕ ДЮБЕЛИ

Такая разновидность крепления появилась относительно недавно и имеет определённые конструктивные особенности. На металлическом стержне нет резьбовых насечек, то есть дюбель попросту гладкий. Вторым элементом является втулка, в которую вставляют гвоздь: она также выполнена из металла и при забивании гвоздя распирается и плотно фиксируется в отверстии. Этот крепёж считается несъёмным, после установки его просто так не демонтируешь.

Такими дюбелями рекомендуется крепить изделия средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДЮБЕЛИ

В категорию пластиковых дюбелей мы решили объединить все разновидности этих крепёжных соединений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Британии в 1913 году. Тогда инженер Джон Джозеф Ролингс придумал способ надёжно закрепить винт в кирпичной кладке. В цилиндр из джутового волокна вкручивался винт, который раздвигал стенки цилиндра, не давая крепёжному элементу вывалиться из отверстия, С тех пор прошло уже больше ста лет. Идея не сильно поменялась, правда?

Этот наиболее распространённый вид дюбелей представляет собой пластмассовый элемент с особым строением, которое позволяет ему надёжно закрепляться внутри материала. У пластмассового дюбеля различают две основные части: нераспорную часть и распорную рабочую. Последняя расширяется и изменяет свои размеры при попадании внутрь крепёжного элемента.

Также дюбель может иметь манжету — найму вокруг отверстия, которая не позволяет креплению проваливаться в просверлённое основание или в закрепляемый материал. Применяются дюбель-гвозди для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам. Существует также крепёж, предназначенный для работы с пустотелыми материалами, древесно-стружечными плитами и гипсокартоном.

ВИДЫ ДЮБЕЛЕЙ

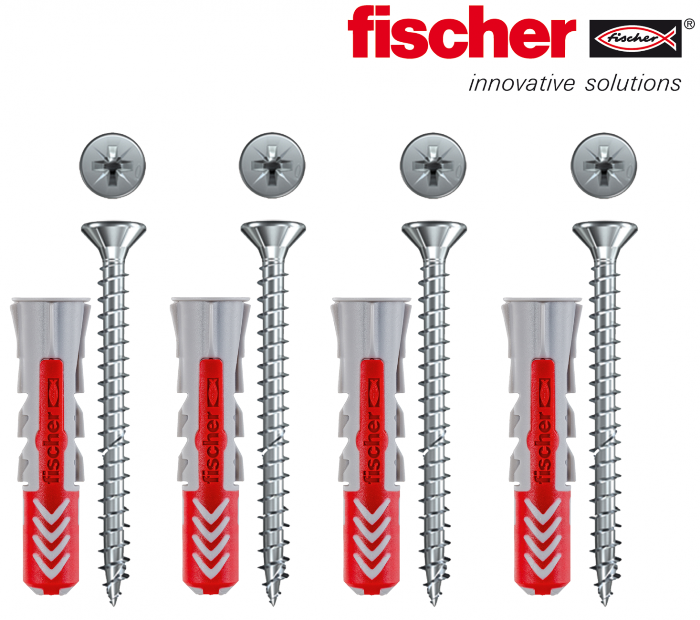

УНИВЕРСАЛЬНЫЙ ДЮБЕЛЬ

Нейлоновый дюбель подходит для всех строительных материалов. Универсальный принцип действия (завязывание узлом или распор) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Вворачивание шурупа обеспечивает распор дюбеля в строительном материале и связывание в пустотелых материалах. Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов. Чтобы обеспечить оптимальное направление шурупа, дюбель имеет идущие под углом насечки. Зубчатые стопорные элементы предотвращают прокручивание дюбеля в отверстии.

Это обеспечивает максимально возможную надёжность монтажа.

Такой дюбель может применяться для того, чтобы повесить картины, светильники, шкафы, карнизы, для монтажа плинтусов и т.п.

Читайте также:  Вагонка: категории и виды

РАСПОРНЫЙ ДЮБЕЛЬ

Это мощный нейлоновый дюбель с четырёхсторонним распором, который обеспечивает оптимальное распределение сил в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При вворачивании шурупа дюбель SX расширяется в четырёх направлениях, обеспечивая надёжную фиксацию в материале. Шейка дюбеля не создаёт распора, тем самым предотвращая действие распорных усилий на поверхность материала во время вкручивания шурупа. Это исключает повреждение кафельной плитки и штукатурки. Выступающая кромка предохраняет дюбель от проскальзывания в отверстие, обеспечивая простоту монтажа. Данный вид дюбеля пригоден для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для монтажа светильников, стенных шкафов, гардеробов, кронштейнов для телевизоров, отлично подходит для монтажа сантехники (ванн и унитазов). Также подойдёт и для наружных работ: крепления почтовых ящиков, ставен и поручней.

РАСПОРНЫЙ ДЮБЕЛЬ S

Этот удобный в установке нейлоновый дюбель с двусторонним распором выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S можно устанавливать так глубоко под слой штукатурки, чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Геометрия дюбеля облегчает его установку в просверлённое отверстие. Это способствует быстрому и простому монтажу.

При использовании данного вида дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направлять силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть дюбель в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает проворачивание дюбеля в просверлённом отверстии.

Применяется для установки датчиков движения, плинтусов, навешивания шкафов, картин, светильников, полок, карнизов для штор и почтовых ящиков.

РАСПОРНЫЙ ДЮБЕЛЬ M-S

По большому счёту обладает теми же функциями, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля M-S позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и дюбель S, M-S может быть забит глубоко в отверстие — чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Компактная геометрия облегчает его установку, что способствует быстрому и простому монтажу.

СОВЕТ Если вы используете винт или болт без фаски (например, укоротили болгаркой длинный болт) снимите фаску на резьбе, чтобы облегчить вворачивание винтов и резьбовых шпилек.

НЕЙЛОНОВЫЙ ДЮБЕЛЬ

Мощный нейлоновый распорный дюбель с латунным конусом предназначен для болтов и винтов с метрической резьбой. Большой наружный диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это гарантирует простой и надёжный монтаж. Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки и использовать точки крепления повторно. Отлично себя показывает в бетоне и природном камне с плотной структурой.

ЛАТУННЫЙ ДЮБЕЛЬ MS

Компактная конструкция латунного дюбеля с метрической резьбой уменьшает необходимый объём сверления.

Структура поверхности дюбеля предотвращает его проворачивание в отверстии, что повышает надёжность монтажа.

Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки. Вворачивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надёжную фиксацию.

Применяется для крепления деревянных и металлических основ к бетону, кирпичу, твёрдым породам камня. Его также применяют для монтажа полок в погребах, поручней,стеновых панелей и даже для подвеса бойлеров.

СОВЕТ

Если требуется слегка расширить латунный дюбель перед монтажом, можно ввернуть в него метрический винт.

МЕТАЛЛИЧЕСКИЙ РАСПОРНЫЙ ДЮБЕЛЬ FMD

Металлический распорный дюбель FMD специально предназначен для саморезов по дереву и для ДСП. Вворачивание самореза вызывает расширение внешних металлических зубцов дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения — монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность дюбеля FMD обеспечивает оптимальное направление самореза и позволяет при монтаже пользоваться одними из самых распространённых саморезов — по дереву и ДСП.

СОВЕТ При монтаже дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон), их можно забивать непосредственно в сам материал, без предварительного сверления.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Дюбель для газобетона GB допущен для использования в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм², а также в газобетонных стеновых плитах и плитах перекрытий с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надёжность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, элементов фасада и кровельных конструкций, выполненных из дерева и металла. Плюсом таких дюбелей является возможность использования их не только внутри помещений, но и снаружи. Для этого нужно воспользоваться саморезом из нержавеющей стали АД. Внешние рёбра спиральной формы обеспечивают плотную посадку в мягком строительном материале с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА FTP К И FTP M

Универсальный нейлоновый дюбель для газобетона FTP К выгодно отличается от других видов тем, что пригоден и для шурупов по дереву, и для винтов с метрической резьбой. Наружнаясамонарезающая резьба специальной формы обеспечивает практически безраспорную анкеровку и, как следствие, надёжное крепление в газобетоне благодаря плотной посадке. Этот обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Может применяться для установки радиаторов отопления, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и монтируется стандартным шестигранником, благодаря чему отпадает необходимость использования биты FTP EK.

ОБРАТИТЕ ВНИМАНИЕ! Для установки дюбеля достаточно иметь молоток — никакой специальный инструмент не требуется. Это позволяет значительно экономить время. Если же всё-таки инструмент (перфоратор) применяется, используйте режим сверления с выключенным ударом.

ЛАТУННЫЙ ДЮБЕЛЬ РАД

Латунные дюбели для тонких плит и полнотелых строительных материалов предназначены для монтажа ручек, мебельных панелей и кронштейнов.

Для короткого латунного дюбеля РА 4 требуется очень небольшая глубина отверстия, что делает его пригодным для тонких древесностружечных плит. Специальная структура поверхности предотвращает проворачивание дюбеля в просверлённом отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям монтажа.

ОБРАТИТЕ ВНИМАНИЕ! Единственный момент, который следует учесть: подобные дюбели устанавливаются с помощью шестигранной металлической биты FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в вашем наборе инструментов.

Ссылка по теме:  Какие бывают уплотнители и какой лучше выбрать

ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНЕЙ ТВ/ТВВ

Дюбели ТВ/ТВВ созданы специально для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия эластичного элемента позволяет поглощать вибрации, предотвращая скрип.

Пластиковый распорный дюбель пригоден для монтажа деревянных ступеней и древесных панелей толщиной менее 30 мм в пустотелом стальном профиле (для этого воспользуйтесь дюбелем ТВ) или в полнотелых строительных материалах (здесь пригодится дюбель ТВВ).

Дюбель ТВ требует очень маленькой полости благодаря короткому v распорному элементу, что позволяет использовать его даже с узким стальным профилем.

Мебельный крепеж

Watch this video on YouTube

МЕТИЗЫ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или созданный своими руками предмет интерьера – невозможна без крепежа. Расскажем, какие метизы рекомендуется использовать в каждом конкретном случае.

Саморезы

Сегодня уже практически не применяются такие виды крепежа, как гвозди и шурупы, однако до сих пор самым распространённым крепежом для мебели остаются так называемые саморезы. Основное их отличие от шурупов заключается в том, что они изготовлены из закалённой стали, шаг резьбы больше, а гребень выше. Кроме того, кончик самореза заострён, что во многих случаях позволяет не делать предварительного засверливания.

Однако при изготовлении мебели следует учитывать, что без засверливания саморез может отклониться от нужного направления и выскочить наружу в самом неудобном месте, а то и вовсе привести к растрескиванию или расслаиванию места крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метиз. Да и само посадочное место под головку желательно углубить или раззенковать. Это можно сделать сверлом более крупного, чем головка самореза, диаметра.

Для зенкования существует специальное устройство, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нём. При этом совмещаются операции по засверливанию и зенкованию, что позволяет экономить время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С некоторой натяжкой разновидностью самореза можно назвать широко применяемый в мебельном деле евровинт, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Такая особенность позволяет быстро и надёжно соединить мебельные детали. Головка евровинта может иметь крестообразный шлиц или углубление под шестигранный ключ. Поэтому при покупке на это следует обратить внимание и при необходимости приобрести набор шестигранных ключей или биту для шуруповёрта нужного размера.

Применяя евровинты, следует засверливать отверстия специальным инструментом – сверлом, совмещённым с фрезой. Оно так и называется – сверло под конфирмат. Купить его можно в любом магазине, торгующем крепежом и инструментом. Без этого несложного инструмента закрепить мебельные детали на евровинт попросту невозможно. В дальнейшем головки евровинтов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Межсекционная стяжка

Зачастую готовые шкафы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий между собой используют специфический крепёжный элемент, который называется межсекционной стяжкой. Она представляет собой соединение двух деталей: одна деталь – это полая  трубка с резьбой внутри, вторая – винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, подобно головкам винта, с крестообразными шлицами под отвёртку или соответствующую биту шуруповёрта.

Эксцентриковая стяжка

В тех случаях, когда необходимо выполнить скрытое или невидимое снаружи соединение, применяют более сложные элементы крепежа. Один из них — эксцентриковая стяжка. Она представляет собой сразу три детали. Одна деталь – сам эксцентрик, который устанавливается в углубление, высверливаемое в первой детали. Вто рая — шпилька со специальной головкой. Шпилька вкручивается в третью деталь – посадочное гнездо, которое помещают в отверстие, выбранное в ответной части второй детали шкафа. Головка шпильки входит в приёмное отверстие эксцентрика, сам  эксцентрик поворачивают простой, но достаточно большой и прочной шлицевой отвёрткой по часовой стрелке до упора.

Для эксцентриковых стяжек нужны специальные свёрла. Называются они свёрлами Форстнера. Их особенность в том, что поверхность высверленного углубления остаётся плоской, а не конусообразной, как у обычного сверла.

Диаметр таких свёрл должен соответствовать диаметру эксцентрика и посадочного гнезда. Подобные скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую работу удаётся не всегда. А на фабриках по производству мебели для таких работ используются специальные шаблоны — кондукторы.

Мебельные уголки

Не утратили своей популярности и мебельные уголки, широко используемые для соединения мебельных щитов. Разновидностей крепежа довольно много как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветовых решениях, благодаря чему их можно достаточно точно подобрать под цвет панели.

Для стёкол и зеркал

Популярные сегодня стёкла или зеркала закрепляют на деталях с помощью специальных клеевых составов, фигурными зажимами с резиновыми вставками или путём сверления отверстий непосредственно в стекле. Выбирая подобный вид крепежа, следует обратить внимание на тот вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению этого вида фурнитуры.

Обратите внимание!

Для того чтобы просверлить в стекле или зеркале отверстия, следует использовать специальные свёрла.

Во время работы важно охлаждать обрабатываемое место водой. Закалённое и армированное стекло сверлить самостоятельно нельзя. Такую работу придётся доверить профессионалам.

© Автор:Владимир Кунаев

Какой дюбель для какого материала

МЕБЕЛЬНЫЙ КРЕПЕЖ: ВИДЕО

Мебельный крепеж. ТОП 10. Мебель своими руками.

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

их отличия, размеры и устройство

При проведении ремонта в квартире или установке и монтаже различных шкафчиков и полочек не обойтись без использования креплений различного типа. Когда речь идёт о надёжном креплении в монолитных зданиях, часто используют дюбель-гвозди для бетона. При правильном монтаже и соответствии предполагаемой нагрузки характеристикам выбранного крепежа ими можно надёжно зафиксировать металлические двери, различные предметы интерьера и прочие навесные конструкции.

Отличия и материал креплений

Самый распространённый вид дюбель-гвоздя состоит из цилиндрического корпуса, выступающего распорной частью, и шурупа или гвоздя.

На корпусе зачастую присутствуют дополнительные элементы, которые обеспечивают надёжную фиксацию и предотвращают прокручивание при установке. По краю расположена манжета, благодаря которой корпус не западает в просверленное отверстие во время монтажа.

По способу установки такие крепления делятся на устанавливаемые вручную при помощи молотка либо фиксируемые строительным пистолетом.

В зависимости от вида материалом для крепления могут выступать:

• пластмасса и различные ее виды: полиамид, полиэтилен, нейлон;
• металл и различные сплавы. Некоторые имеют защитное покрытие — оцинковку.

Изделия из пластмассы устойчивы к коррозии, являются диэлектриками, но несколько уступают металлическим по прочности и выдерживаемым нагрузкам.

Виды дюбель-гвоздей

Существует несколько видов креплений дюбель-гвоздями, и они имеют существенные отличия. Устройство металлического дюбеля для бетона отличается от крепления для стен из пенобетона. Когда речь идёт о стене из цельного кирпича, допустимо использовать дюбель-гвоздь по бетону, но для пустотелого кирпича такое крепление будет ненадёжным.

Существующие варианты крепежа:

1. Фасадный, он же «зонтик». Имеет большую шляпку и большую длину, так как рассчитан ещё и на слой изоляционного материала — минваты, пенополистирола и других. Сердцевина может быть изготовлена из металла или ударопрочных видов пластмассы — полипропилена, армированного полиамида.
2. Химический. Фиксируется при помощи капсул с клеевым составом. Бывает ампульного и инжекционного типа. В первом случае в отверстие вставляется ампула и вбивается дюбель, из повреждённой ампулы выходит состав, застывающий при контакте с воздухом. Использование креплений инжекционного типа требует специального клеевого пистолета, так как подобные составы являются двухкомпонентными. Срок застывания вирируется от нескольких часов до суток.
3. Для газобетона, иначе именуется как КВТ-крепёж. При его установке нарезается резьба, при этом не разрушается сам материал стены, чем и обеспечивается надёжное крепление. По заявленным характеристикам такой дюбель выдерживает нагрузку до 450−600 кг.
4. Универсальный. Этот вид можно использовать как для цельных поверхностей, так и для пустотелых. В момент установки гильза сворачивается и образует узел в пустотелой среде, что обеспечит максимальное сцепление и надёжную фиксацию.

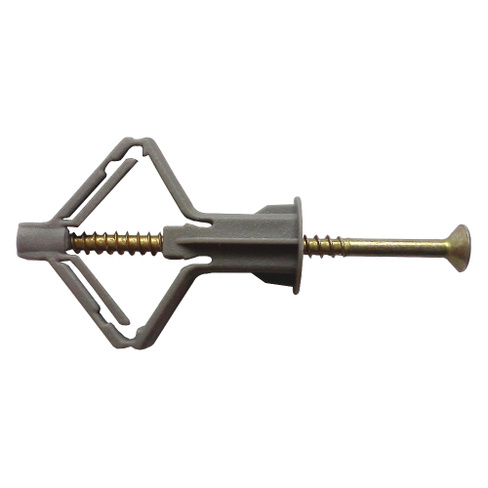

5. Крепёж-бабочка. Втулка крепежа, чаще всего металлическая, при установке складывается, отчего этот вид и получил своё название. Используется для тонкотелых и пустотелых стен.
6. Распорный. Гильза такого крепления может быть трёх-, четырёх- и шестираспорной, иметь дополнительные усики. Резьба шурупа позволяет не вкручивать его, а вбивать молотком.
7. Рамный. Отличается удлинённой формой нераспорной части. Применяется при монтаже фасадов, окон. Используется также для кирпичных и бетонных стен.
8. Металлический дюбель для бетона. Чаще всего крепление таких дюбель-гвоздей к бетонной стене осуществляется с помощью пистолета, но также его можно установить с помощью молотка. К этому виду относятся дюбеля из латуни с резьбой, которые вкручиваются в просверленные заранее отверстия.

Параметры металлических креплений

В зависимости от размеров дюбелей для бетона варьируется и допустимая нагрузка на крепление. Значение имеет и материал, в котором оно установлено.

Таблица параметров.

H мин. — минимальная глубина отверстия. D макс. — максимальная толщина фиксируемого материала. 1 кг = 0.009 кН.

Порядок установки

Чтобы установить дюбель-гвоздь в бетонную стену, потребуется дрель или перфоратор со сверлом по бетону, молоток или отвёртка, гвоздь или керно, а также пылесос или небольшая кисточка. Сверло требуется со специальным наконечником.

Определившись с местом, где необходимо установить крепление, при помощи керна или гвоздя делается отметка, чтобы при сверлении отверстия само сверло не ушло в сторону. Глубина отверстия должна быть на 5–7 мм больше используемого дюбеля.

Когда отверстие готово, необходимо очистить его от пыли с помощью кисти или пылесоса и вставить (вбить) втулку. Затем, в зависимости от типа используемого дюбеля, его вкручивают отвёрткой или вбивают.
