Ремонт сварочных инверторов

Содержание

• Чем отличается сварочный инвертор
• Причины неисправностей
• Распространенные неисправности
  • Неустойчивая дуга
  • Нет тока на выходе
  • Внезапное выключение
• Другие неисправности
• Резюме

Сварочный аппарат является неотъемлемым инструментом при проведении монтажных работ, где задействован металлопрофиль. На смену тяжелым трансформаторным пришли инверторные сварочники. Они имеют небольшой вес и более мобильны, поэтому полюбились многим мастерам. Во время эксплуатации могут происходить типичные и нетипичные поломки, поэтому важно знать, можно ли провести ремонт сварочного инвертора своими руками. Что для этого нужно и как проходит процесс устранения неполадок, будет рассмотрено в этой статье.

Чем отличается сварочный инвертор

Инверторный сварочный аппарат получил свое название в силу того, какие в схеме происходят преобразования. Сетевой ток, который поступает в него имеет частоту в 50 Гц, это означает, что импульс изменяется 50 раз в секунду. На выходе из инверторного сварочника частота тока близка к постоянному, т. е. происходит процесс выравнивания. Чтобы добиться этого применяется несколько модулей, которые собраны в одну или несколько схем. На входе находится первичный блок, который производит выравнивание, он состоит из диодного моста. После предварительного выпрямителя ток попадает на блок инвертора. Здесь в дело вступают транзисторные ключи, он обеспечивают преобразование постоянного тока в высокочастотный, максимальное его значение достигает 100 кГц.

Высокочастотный ток поступает из транзисторной сборки на трансформатор. В этом блоке монтируется высокочастотный трансформатор, который понижает напряжение. При этом производится повышение силы тока, что важно для нормального горения электрода. В отдельных моделях инверторный сварочных аппаратов сила тока на выходе может достигать 300 ампер. Заключающим модулем является еще один выпрямительный модуль, после которого ток уходит к электродам. Этот модуль также собран на диодном мосте. При этом используются полупроводники большой мощности. Кроме основных элементов, есть и дополнительные, например, вся электроника нуждается в постоянном охлаждении, поэтому предусмотрен высокооборотистый вентилятор, который обеспечивает воздухообмен.

Причины неисправностей

Львиная доля поломок инверторных сварочных аппаратов приходится на неправильную их эксплуатацию. В некоторых случаях инверторный сварочный аппарат может храниться в ненадлежащем помещении, где есть повышенная влажность. Если она попадает на электронику, то это приведет к замыканию компонентов и выходу их из строя. Также не стоит использовать сварочный инверторный аппарат во время дождя или сразу после него. Каждый инверторный сварочный аппарат рассчитан на номинальную нагрузку и ее превышение может привести к выходу из строя силовых модулей. Такая причина может, например, крыться в обработке металла большой толщины высокими токами. Это приведет к перегреву и прогоранию транзисторных сборок или других элементов.

Большинство инверторных сварочных аппаратов отлично справляются с пониженным напряжением, но в некоторых случаях оно может стать причиной выхода из строя одного из модулей. Стоит помнить, что при пониженном напряжении мощность инверторного агрегата также падает, что понижает его КПД, т. к. часть мощностей расходуется на повышение тока на выходе. В некоторых случаях причиной поломки может стать некачественное закрепление рабочего или подводящего кабеля. Если контакт ненадежный, тогда в этих узлах возникает перегрев, из-за которого также возможно возникновение замыкания. Недостаточное охлаждение в силу выхода из строя вентилятора или прикрытия вентиляционных отверстий также приводит к выходу из строя схемы.

Обратите внимание! Агрегаты могут выходить из строя снова после того, как был произведен ремонт сварочных инверторов. Это связано с применением некачественных комплектующих. Их всегда стоит заказывать у проверенных продавцов, которые занимаются оптовыми поставками.

Распространенные неисправности

Существует ряд неисправностей, с которыми сталкиваются при работе с инверторным сварочным аппаратом. Они устраняются довольно просто, поэтому на них стоит остановиться подробнее.

Неустойчивая дуга

Неустойчивость дуги у инверторного сварочного аппарат может проявляться в разбрызгивании металла или прожигании обрабатываемой поверхности. Причиной тому является неверный подбор силы тока на выходе для толщины конкретного металла и электрода. Некоторые производители электродов указывают на упаковках, какой ток может быть применен для конкретного электрода. Подходящее значение можно выбрать экспериментальным путем, просто покрутив ручку в меньшую сторону. Если есть уверенность в правильности показаний тока на выходном дисплее инверторного сварочного аппарата, тогда можно воспользоваться таблицей, которая приведена ниже.

В некоторых случаях может наблюдаться частое прилипание электрода к заготовке. Такое явление обычно наблюдается у новичков, которые не имеют достаточного опыта работы с инверторным сварочным аппаратом. Но есть и другая причина такого процесса, она заключается в пониженном напряжении на входе. При этом агрегат не способе выдать требуемую силу тока для конкретного электрода, он разогревается и просто прилипает, а дуга даже не начинает горение. Также стоит проверить надежность подключения рабочих кабелей. В некоторых случаях плохой контакт может стать причиной прилипания электрода к поверхности заготовки.

Устранить недостаток можно чисткой байонетных креплений рабочих кабелей. Для этого можно воспользоваться растворителем или мелкой наждачной бумагой. Важно проверить удлинитель, которым сварочный агрегат подключен к сети питания. Если сечение проводника заужено, то оно может быть причиной падения напряжения. Выявить это можно по нагреву кабеля. Обычно для таких целей подбирается удлинитель с сечением кабеля не меньше 2,5 мм². Также стоит помнить, что при длине свыше 30 метров на проводниках наблюдаются потери, поэтому необходимо либо большее сечение, либо меньшая длина. Еще одной причиной прилипания электрода является качество и подготовка заготовок для сваривания. Если на них есть большое количество ржавчины, тогда перед работой ее лучше счистить шлифовальной машинкой. Ниже приведена таблица, которая позволит подобрать сечение провода и номинал автомата для конкретной силы тока сварочника.

Нет тока на выходе

Проблема может проявляться в том, что питание в сети есть, а тока на выходе из инверторного агрегата нет, хотя все сигнальные огни могут светиться. В этом случае стоит обратить внимание на состояние агрегата. Если на панели управления загорелась лампочка рядом с пиктограммой термометра, тогда аппарат просто перегрелся. Поэтому стоит выждать время, пока вентилятор достаточно охладит внутренние компоненты. Важно внимательно осмотреть рабочие кабеля, если на них есть следы перебития или сильного изгиба, то такую проблему сразу стоит локализовать, заменив кабель или вырезав поврежденную часть.

Внезапное выключение

Другой неприятной неисправностью, которая может возникнуть во время ответственного процесса, является произвольное выключение сварочного агрегата. Проблема может заключаться не в самом сварочном аппарате, а в автоматическом выключателе, который установлен в сети питания. При превышении допустимой силы тока при потреблении он срабатывает, прекращая подачу. В некоторых случаях из строя может выйти предохранитель самого сварочного агрегата. Это происходит из-за резких всплесков в сети питания. Жучок можно поставить, если задача срочная, но лучше заменить предохранитель на новый.

Внезапное отключение может произойти и после продолжительной работы. Это может говорить о несоблюдении режима сварка-отдых. Если это так, то срабатывает температурный датчик, который просто прекращает подачу в силу перегрева. Насильно работу продолжить не удастся, поэтому потребуется выждать период остывания.

Другие неисправности

Есть и другие поломки, которые не имеют внешних проявления. Для их выявления есть общий алгоритм, которого следует придерживаться. Первым делом сварочный агрегат осматривается визуально. Выявляются повреждения корпуса, а также следы прогаров, которые могут возникнуть при коротком замыкании. Далее зажимаются все разъемные соединения и проверяются регуляторы и выключатели. Инспектируется предохранитель сварочного агрегата. Он не всегда имеет вид прозрачной колбы с нитью. Если проблема не была устранена, тогда потребуется дальнейший осмотр после разборки. Металлический корпус демонтируется, чтобы был доступ к внутренним компонентам. Их также необходимо осмотреть визуально.

Неисправные элементы, обычно, сразу бросаются в глаза. Это могут быть вспухшие конденсаторы или расплавившиеся элементы. Стоит обратить внимание на потемнения, которые есть на плате. В некоторых случаях элемент внешне может выглядеть нормально, но на самом деле быть неисправным. Далее проверяется наличие напряжений, которые должны быть на схеме. Проверяется наличие напряжение на входе и после каждого блока. Для этого понадобится качественный мультиметр, который способен выдерживать большие токи. Когда выявлен виновный блок, необходимо произвести прозвонку и замеры каждого отдельного элемента, чтобы вычислить виновника. В этом отношении самым доступным и простым может оказаться ремонт сварочного инвертора Ресанта. На сварочники фирмы Ресанта 220 и другие есть много схем в свободном доступе, по которым можно определиться со строением. Несколько видео о ремонте инверторного агрегата можно посмотреть ниже.

Резюме

Самостоятельный ремонт инверторного сварочного аппарат подразумевает наличие основных знаний по схемотехнике, электронике и законами физики. В противном случае будет сложно разобраться с основными компонентами и причинами их выхода из строя. В большинстве случаев выход из строя каких-либо компонентов инверторного сварочника обусловлен неисправностью других компонентов, которые явно не проявляют недостатков.

• Как правильно выбрать дрель для дома

• Как выбрать электролобзик

• Какой перфоратор выбрать для дома

• Выбираем электрические ножницы правильно

Сварочный инвертор своими руками

Многие сварочные агрегаты собираются по инверторной схеме, где в роли переключателя выступают мощные полевые транзисторы. Самый простой инвертор можно собрать в домашних условиях своими руками.

Самодельный сварочный инвертор

Сварочный инвертор своими руками

Производители предлагают большой выбор инверторных сварочных установок. Их всех объединяют общие правила работы. Чтобы соорудить или отремонтировать сварочный инвертор, нужно изучить работу внутренней схемы.

Собираемая конструкция состоит из трех деталей:

• драйверы силовых ключей;
• блок питания;
• силовая часть.

Рассмотрим, как собрать сварочный инвертор с такими показателями:

• сварочный ток – до 250 ампер;
• напряжение – 220 вольт;
• потребляемый максимальный ток – 32 ампера.

Такое устройство может с легкостью сваривать электродом с дугой до одного сантиметра. Коэффициент полезного действия можно сравнить с покупными аппаратами.

Схема сварочного инвертора

Ниже предлагается к изучению схема блока питания аппарата, которая станет полезной для тех, кто разбирается в технике.

Схема инвертора

Для стабилизации напряжения нужно сделать обмотки по ширине корпуса. Таких обмоток несколько:

• первичная – провод эмалированный влагостойкий, 0,3 мм, 100 оборотов;
• вторичная (2) – провод эмалированный влагостойкий, 1 мм, 15 оборотов;
• вторичная (3) – провод эмалированный влагостойкий, 0,2 мм, 15 оборотов;
• вторичная (4) – провод эмалированный влагостойкий, 0,3 мм, 20 оборотов.

Плата для блока питания монтируется отдельно. От силового элемента ее отделяют металлическим листом, который присоединяется к корпусу сварки. Проводники, предназначенные для регулировки затворок, напаиваются максимально близко к транзисторам. При этом их нужно попарно скрутить. Сечение особой роли не играет, но длина проводников должна составлять не менее 150 миллиметров.

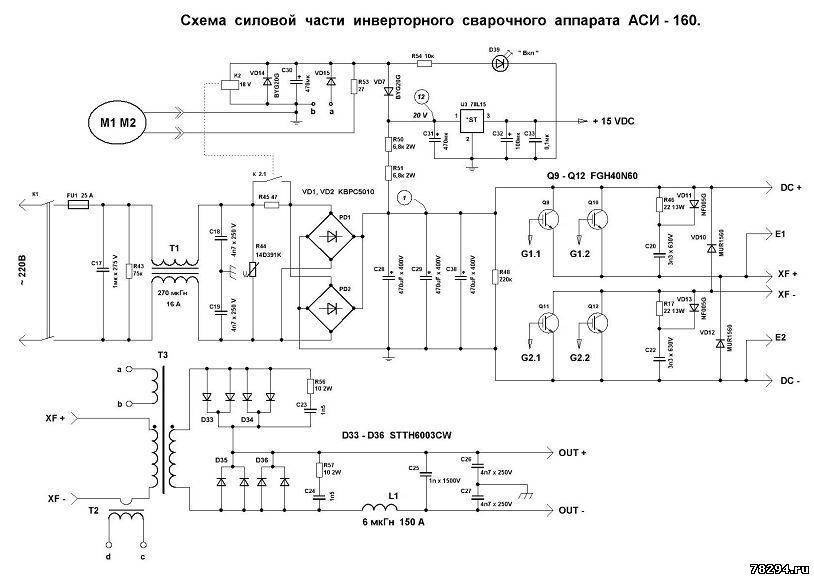

Далее представлена еще одна схема, изображающая силовую часть.

Блок питания представляет собой обычный флай-бэк (источник питания, действие которого основано на двухфазном процессе преобразования энергии). Первичная обмотка блока трансформатора закрывается экранирующей обмоткой из такого же провода. Необходимо проследить, чтобы накладываемые витки полностью закрывали предыдущие и совпадали в направлении. Между ними нужно проложить изоляционный слой.

Для настройки блока питания сопротивление подбирается так, чтобы напряжение, подаваемое в реле, составляло 20-25 вольт.

Вся специфика силовой части отображена на представленной выше схеме. Самое главное – найти для входных выпрямителей сильные и прочные радиаторные элементы. Отлично подойдут модели, которые стояли на старых компьютерах с процессором Pentium 4. Приобрести их можно на рынке или в специальном магазине. В схеме управления представлен только один термический датчик. Он находится внутри корпуса радиатора, температура нагревания которого очень высока.

Для блока управления нужно подобрать ШИМ-контроллер модели TL 494. У него работает только один канал регулировки, через который стабилизируется ток в дуге. Конденсатор С1, показанный на схеме, задает напряжение ШИМ, от которого зависит сила сварочного тока.

Ремонт сварочного инвертора

Силовая часть

Перед тем, как ремонтировать инвертор, нужно ознакомиться с распространенными причинами неисправности подобных аппаратов. Для начала следует осмотреть прибор. Места, которые по первичной оценке имеют плохой контакт, отсоединяются, зачищаются и снова подсоединяются. Одно из самых уязвимых мест аппарата – колодка клеммы, к которой подсоединяется сварочный кабель. Непрочный контакт и большая токовая сила приводят к сильному повышению температуры в местах соединения проводов, в результате чего прибор выходит из строя.

Также встречаются такие неисправности, как:

• чрезмерное потребление тока при отсутствии нагрузки;
• обрыв сварочной дуги;
• плохая регулировка сварочного тока;
• мощности сварочного тока не хватает для работы;
• увеличена шумность трансформатора;
• внезапное отключение.

Если в сети отсутствует нагрузка, но при этом устройство продолжает потреблять много тока, на катушках могут замкнуть витки. Ликвидировать такую поломку очень легко – для этого достаточно перемотать или наладить изоляционный слой. Если часто пропадает сварочная дуга, но заново зажечь ее не удается, и при этом появляются мелкие искры, скорее всего, произошел пробой обмотки.

За самостоятельный ремонт инвертора нужно браться только при уверенности в своих силах и хороших знаниях электроники. В противном случае следует обратиться к специалисту.
