Головки для токарных станков: виды и их устройство


Расширение функциональных возможностей токарных станков с ЧПУ связано с установкой на них дополнительных устройств, позволяющих выполнять круг операций, несвойственных универсальному оборудованию.

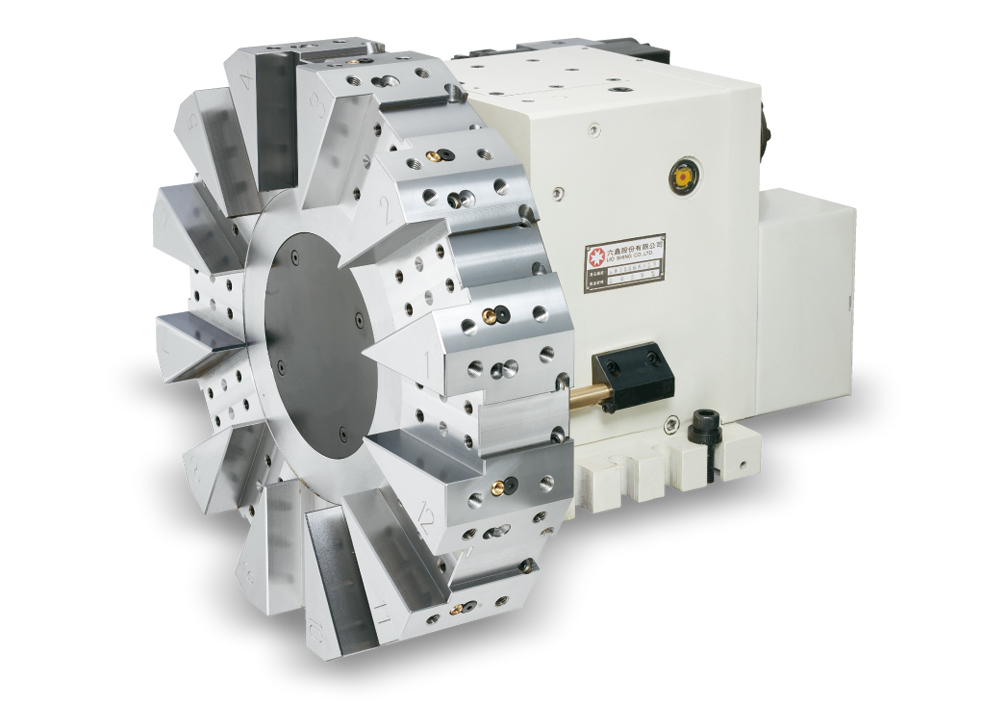

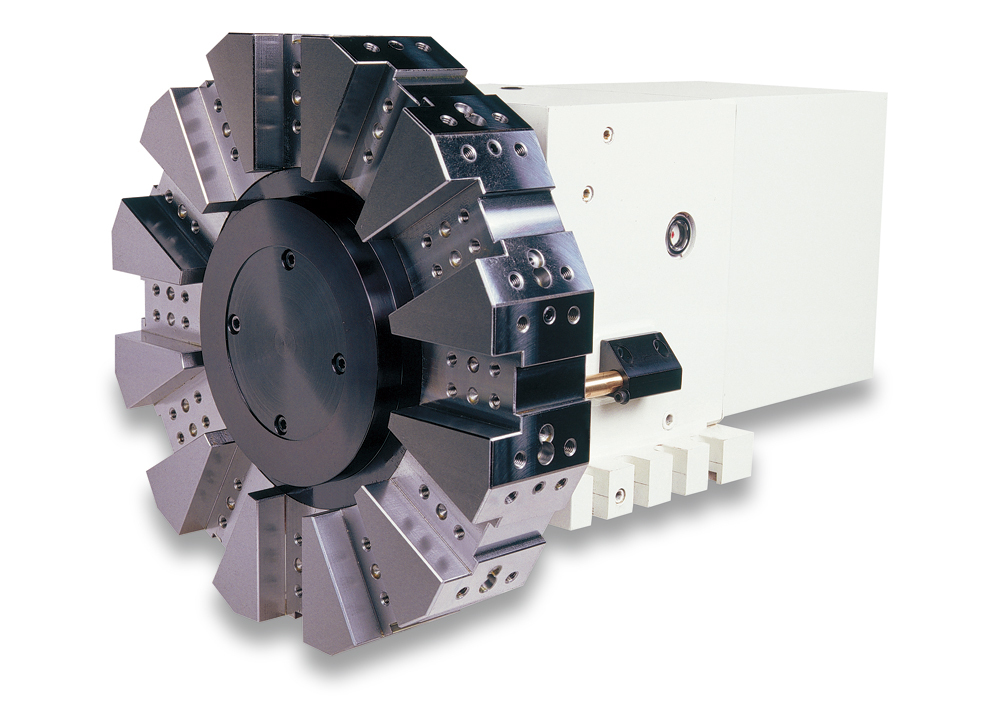

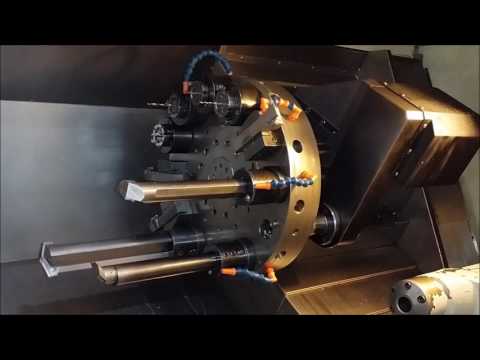

Револьверные токарные головки


Устанавливаются на суппорт токарного станка и обеспечивает крепление оправок резцов. Количество позиций револьверной головки может быть различным — 6, 8, 12, реже больше. Увеличение количества мест для крепления инструмента, зачастую, невозможно без уменьшения сечения оправки. В каждую позицию возможна установка резцов, сверл, метчиков.


Конструкция головки и осей подач позволяет обрабатывать деталь в осевом и радиальном направлении к оси заготовки. Различные инструменты, производя смену и перемещение по программе производят необходимые технологические операции.

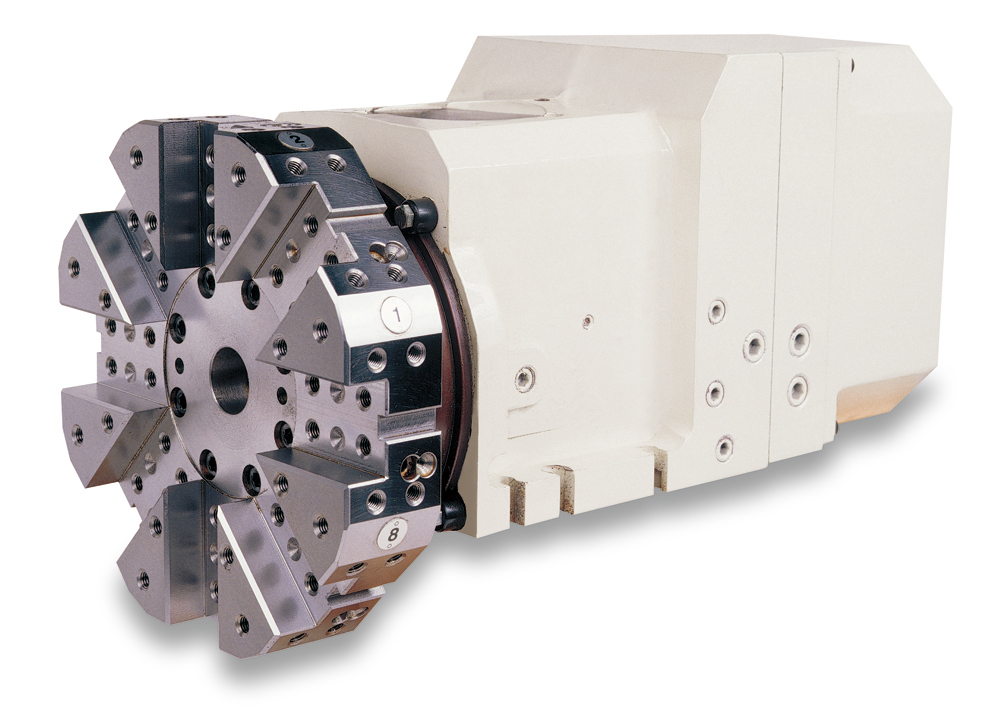

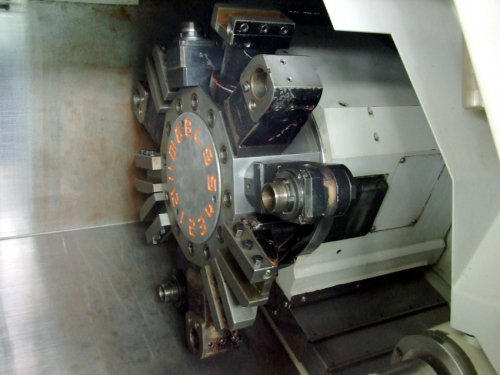

Револьверная головка токарного станка с ЧПУ содержит в себе, как правило, 1 электропривод, обеспечивающий как смену позиции, так и фиксацию диска. . Устройство револьверных головок токарных станков с ЧПУ позволяет производить смену позиции инструмента по кратчайшему расстоянию. После выбора активного инструмената также важным является возможность подачи СОЖ с индивидуальной регулировкой под каждый вылет режущего инструмента.





Шлифовальная головка


Шлифовальная головка для токарного станка позволяет производить шлифовку деталей без применения дополнительного станочного оборудования. Устанавливается на суппорт станка. Привод шлифовального круга осуществляется от собственного электродвигателя, подключенного к основному электрооборудованию.


Применение различных профилей кругов, оправок, установка бабки и суппорта под углом друг к другу позволяют шлифовальной головке обрабатывать любые детали со сложными поверхностями. Высокая чистота поверхности обеспечивается одновременным встречным вращением детали и шлифовального круга. Не рекомендуется применять на станках без телескопической защиты направляющих.


Фрезерные головки


Возможность фрезерования детали на токарном станке обеспечивается револьверной головкой с управляемым приводом вращения режущего инструмента и возможностью позиционирования шпинделя (реализация оси С). Позволяют выполнять фрезерные операции на деталями, закрепленными в патроне токарного станка. Оправки условно делятся на осевые, радиальные и с регулируемым углом наклона инструмента. Точные угловые перемещения обрабатываемой детали вокруг оси шпинделя обеспечиваются двигателем шпинделя и датчиком позиционирования шпинделя. Перемещение фрезы относительно обрабатываемой заготовки осуществляется стандартными осями токарного станка.





Резьбонарезные головки


Резьбонарезные головки для токарных станков предназначены для высокоточного нарезания внутренней и внешней резьбы на деталях. Отличаются от ручного инструмента (метчиков, плашек) высокой производительностью и качеством. Результат обеспечивается за один проход инструментом. На токарных станках используются вращающиеся головки.


В конструкции головок предусмотрено регулирование размера нарезаемой резьбы. По окончании нарезки осуществляется автоматическое раскрытие головки, чтобы при обратном ходе отсутствовало соприкосновение гребенки с деталью. Сами нарезные гребенки установлены в кулачках на винтах и звездочках.

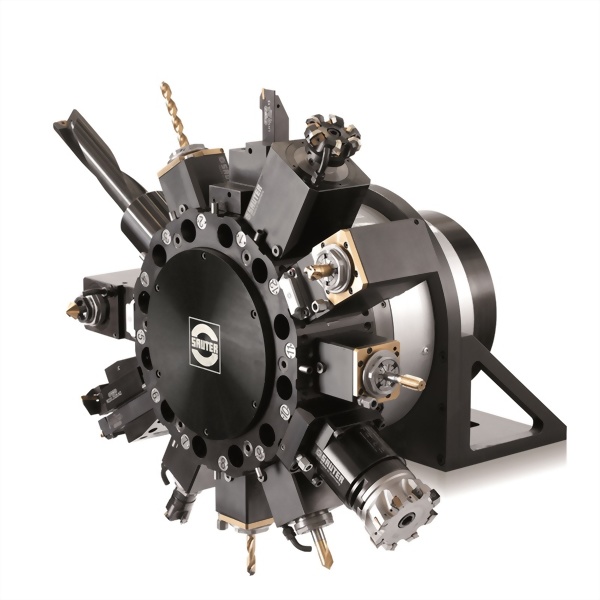

Приводная головка для токарного станка


Приводная головка для токарного станка применяется для закрепления в ней приводного инструмента при выполнении дополнительных технологических операций:


  • Нарезание резьбы фрезерованием.


  • Точение поверхностей и отверстий под углом к оси заготовки.


  • Сверление отверстий различных размеров со смещением от оси детали.


  • Фрезерование всевозможных плоскостей.


Головки различаются по способу установки между осями инструмента и детали. Оси могут совпадать или быть параллельны, находиться под некоторым углом друг к другу.


Свое применение приводные головки находят в токарных обрабатывающих центрах, работающих под управлением ЧПУ. Сфера их применения — крупносерийное производство однотипных деталей.


Вихревая головка


Применяется для вихревого нарезания резьбы. Вихревая головка для токарного станка устанавливается на каретке суппорта. В ней размещается до четырех резцов. Привод осуществляется ременной передачей от собственного электродвигателя.


Заготовка устанавливается в центрах токарного станка, одновременно проходя через головку, которая установлена эксцентрично относительно оси заготовки. Вращаясь, резцы головки поочередно снимают металл с обрабатываемой детали. Таким способом выполняют как наружную, так и внутреннюю резьбу.


Вихревая головка позволяет производить нарезку резьбы на большой скорости, что способствует получению поверхности с высокой чистотой обработки. Несколько резцов обеспечивают особую точность профиля. Весь процесс нарезания резьбы осуществляется за один проход, способствуя более высокой производительности.


Резьбонакатная головка для токарного станка


Позволяет изготовить резьбу на любой детали с высокой производительностью.


Аксиальные или осевые головки используются для накатки резьбы на пустотелых деталях большой длины (трубы), изделиях сложной конфигурации (валы). Применяются на одиночных станках или в составе автоматических линий. Возможна работа вручную.


Головки имеют несколько резьбонакатных роликов со шлифовальными витками. Установленные под углом к оси детали, они при вращении накатывают виток резьбы за один оборот детали. Возможно вращение как самой головки, так и детали.


Радиальные головки накатывают короткие резьбы, конические, с их помощью производят маркировку изделий, выглаживают и формируют детали. Тангенциальные головки используются для накатывания цилиндрической и конической резьбы различного вращения на любом участке детали.


Многорезцовая головка для токарного станка


Спиральная многорезцовая ножевая головка применяется для обработки ступенчатых изделий одновременно несколькими резцами в крупносерийном производстве. Резцы закрепляются в резцедержателях, установленных на переднем и заднем суппортах. Установка каждого резца определяется технологической картой обработки детали.


Дата внесения последних изменений 16.06.2020

Предыдущая статья

Следующая статья



Получить консультацию


по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР





Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля


Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Проработать технологию, подобрать станок и инструмент

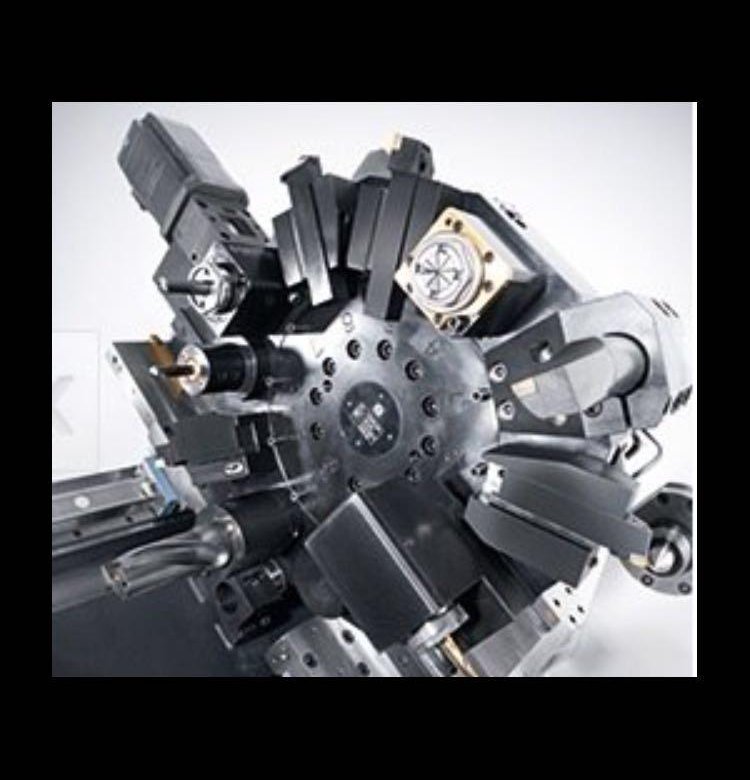

Револьверная головка и приводной инструмент

Револьверная головка и приводной инструмент

Передовые инженерные разработки, безотказная работа

Сверхпрочная цельная муфта

В револьверных головках Haas теперь используется встроенная муфта, диаметр которой на 46% больше, чем на предыдущих моделях. Мы обрабатываем зубцы муфты непосредственно на револьверной головке и ее кожухе для создания максимально компактной и надежной системы. Для револьверных головок использована система с двойным зажимом, которая обеспечивает силу зажима на 20% больше чем у предыдущей модели, а система цилиндрической ЗП с сервоприводом снижает время индексации на 25%.

ВОТ

12-позиционная револьверная головка Haas BOT обеспечивает сверхпрочное крепление инструментов и расточных оправок. Револьверная головка принимает типовые для индустрии державки, прикрепляемые болтом, по всему периметру, а также оснащена радиальными пазами на поверхности для крепления токарных резцов как в правостороннем, так и в левостороннем направлении.

Стандартные для:

  • ST-10
  • ST-15
  • ST-20
  • ST-25
  • ST-30
  • ST-35
  • ST-40
  • ST-40L
  • ST-45
  • ST-45L
  • ST-55

VDI

12-позиционная револьверная головка VDI поддерживает типовые для индустрии станции приводных инструментов (при комбинации с опцией приводного инструмента) и стационарные державки с креплением VDI40. Фиксирующий клин обеспечивает фиксацию державок в револьверной головке, обеспечивая быструю и легкую перенастройку.

Опционные для:

  • ST-10
  • ST-10Y
  • ST-15
  • ST-15Y
  • ST-20
  • ST-25
  • ST-30
  • ST-35

Гибрид

12-позиционная гибридная револьверная головка Haas принимает инструменты VDI40 (включая приводные инструменты), а также стандартные для индустрии инструменты с болтовым креплением. Револьверная головка имеет 6 позиций для инструментов VDI и 6 позиций для инструментов BOT (радиальные пазы для токарных инструментов и станции по периметру для инструментов для обработки цилиндрических отверстий).

Стандартные для:

  • ST-10Y
  • ST-15Y

Опционные для:

  • ST-10
  • ST-15
  • ST-40
  • ST-40L
  • ST-45
  • ST-45L

BMT65

12-позиционная револьверная головка BMT65 от Haas предусматривает износоустойчивое крепление для токарной обработки и расточки инструментов с целью улучшения исполнения, а также дополнительную очистку инструмента при работе с задней бабкой. Державки, стандартные для индустрии, легко фиксируются без необходимости дополнительного выравнивания, что сокращает время настройки. Револьверная головка доступна как с приводным инструментом, так и без приводного инструмента.

Револьверная головка BMT65 с приводным инструментом обеспечивает выполнение вспомогательных операций – фрезеровка, сверление, долбежка, нарезание резьбы метчиком – на торце детали и на ее диаметре. Чтобы увеличить производительность еще больше, для обеих версий существует опция полуиндексации, которая вдвое увеличит число доступных станции до 24.

Стандартные для:



  • ST-20Y
  • ST-25Y
  • ST-30Y
  • ST-35Y
  • DS-30Y

Опционные для:

  • ST-20
  • ST-25
  • ST-30
  • ST-35

Револьверная головка BMT65 с возможностью индексации половины позиций позволяет увеличить количество доступных инструментов до 24, причем 12 из них могут являться приводными инструментами. Головка выглядит также с внешней стороны, но обеспечивает индексацию через каждые 15 градусов вместо 30. В эту комплектацию входят специальные стационарные державки.

Правильно настроить приводные инструменты

Надлежащая настройка приводных инструментов на токарном центре может быть достаточно сложной. Марк продемонстрирует этот процесс с пошаговым обучением, просмотрев которое вы узнаете ответы на все свои вопросы. Если у вас есть токарный станок Haas с приводными инструментами или вы планируете приобрести его, вы просто обязаны посмотреть этот видеоролик!

ST-10Y с приводным инструментом

Способность поворачивать и обрабатывать фрезой сложные детали, а также выполнять несколько операций на одном станке повышает производительность, снижает количество ручных переустановов и улучшает точность. Токарный станок Haas ST-10Y с возможностью использования оси Y с меньшей занимаемой площадью обеспечивает перемещение по оси Y 102 мм (±51 мм от осевой линии) для нецентрального фрезерования, сверления и нарезания резьбы; стандартно комплектуется приводными инструментами с высоким крутящим моментом и осью C с сервоприводом для универсальной возможности использования поворотной оси.

ST-55 с очень толстой револьверной головкой с инструментом с болтовым креплением

В этой демонстрации мы начнем с детали весом в 2 000 фунтов! Начиная с черновой обработки со съемом 0,25″ и скоростью 0,025″ за оборот, мы быстро удаляем большое количество материала. Даже при профилировании криволинейных поверхностей инструмент выполняет обработку с хорошим шагом 0,112″ и с 0,050″ на оборот, следуя динамичной траектории инструмента. К тому времени, как мы закончили, мы удалили более 800 фунтов стали!

Cookies

To make this site work properly, we sometimes place small data files called cookies on your device. Most big websites do this too.

What are cookies?

A cookie is a small text file that a website saves on your computer or mobile device when you visit the site. It enables the website to remember your actions and preferences (such as login, language, font size and other display preferences) over a period of time, so you don’t have to keep re-entering them whenever you come back to the site or browse from one page to another.

Просмотреть уведомление о соблюдении конфиденциальности и файлах Cookie

Револьверная головка станка с чпу

Главная / ЧПУ станок / Станки по металлу /  Револьверная головка станка с чпу

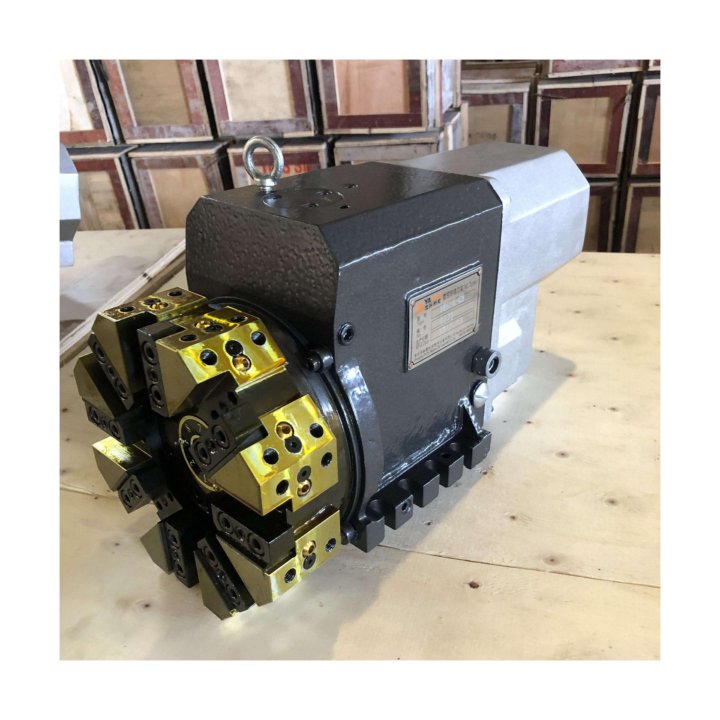

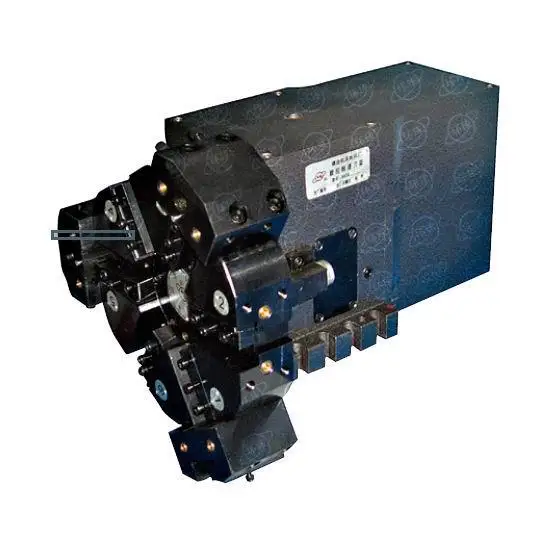

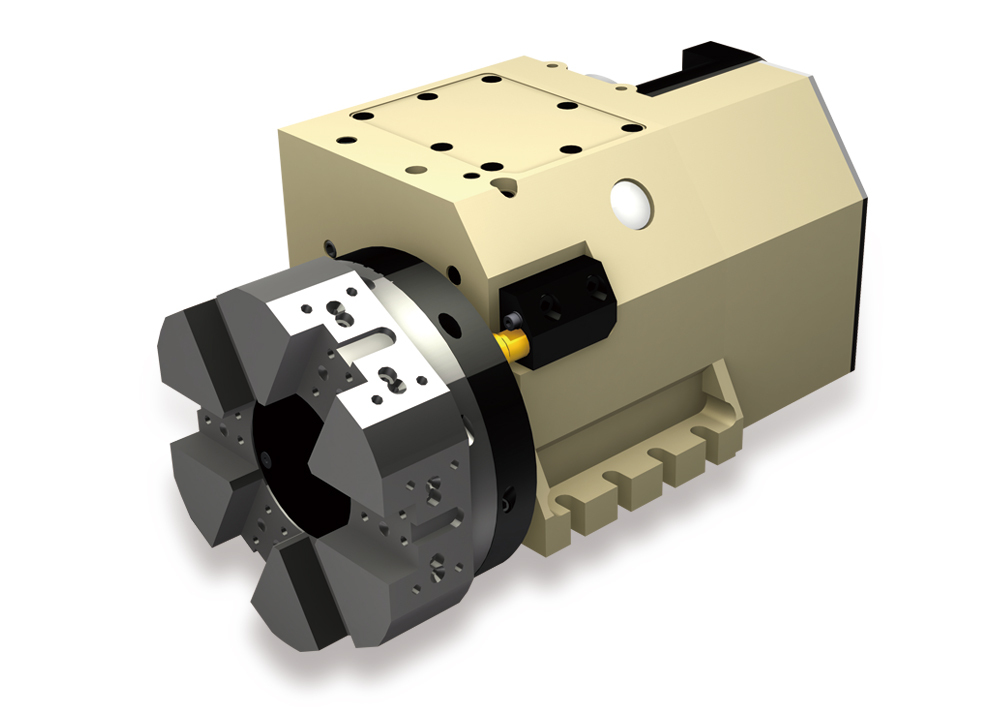

Револьверная головка станка с ЧПУ применяется с вертикальной, горизонтальной и наклонной осями вращения. Смена инструмента осуществляется поворотом головки на нужное число позиций и последующей фиксацией головки. Время смены инструмента в этом случае составляет 1—4 секунды.

Револьверная головка, в отличие от других инструментальных магазинов, является непосредственным рабочим органом станка, воспринимающим силы резания. Поэтому она должна характеризоваться высокой прочностью, жесткостью и точностью позиционирования при повороте. Режущие инструменты для обработки внутренних и наружных поверхностей не должны мешать друг другу. Замена инструментов в головке должна осуществляться удобно и легко, к инструменту должен быть свободный доступ.

На рис. 1 показаны конструкции револьверных головок, применяемых на токарных станках с ЧПУ.

Многие заготовки, которые обрабатываются используя токарные станки с ЧПУ, помимо точения, требуют других видов обработки: сверления соосных и несоосных продольных и поперечных отверстий; нарезания резьбы метчиками; фрезерования боковых поверхностей и канавок и др.

Рис. 1. Конструкции револьверных головок станков с ЧПУ: α — звездообразная; б — барабанная фирмы Duplomati (Италия)

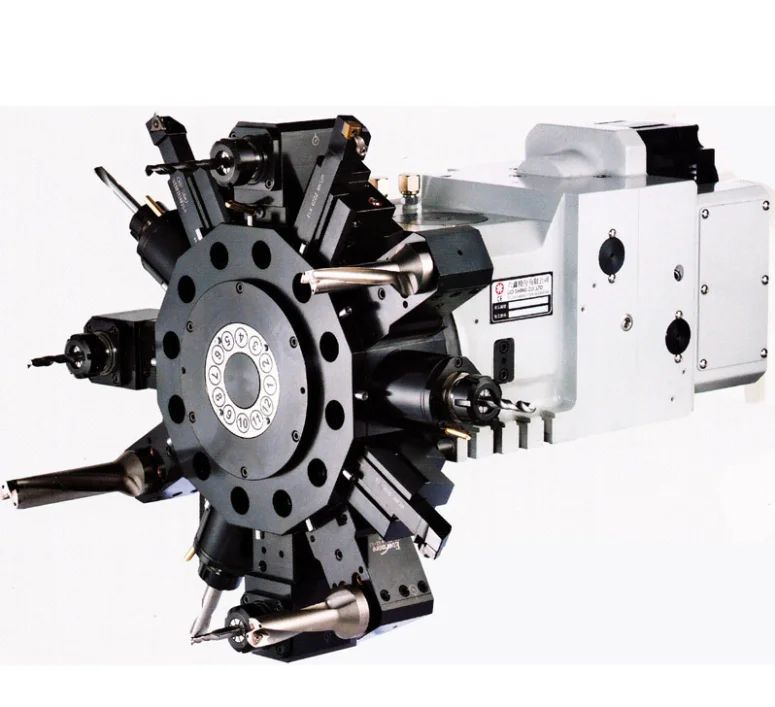

В этом случае шпиндель станка, кроме вращения, имеет управляемый поворот по координате С, а в конструкции револьверных головок предусматривают возможность установки помимо неподвижных также и вращающихся инструментов (сверл, метчиков, фрез и др.). Для привода вращения этих инструментов используют отдельный регулируемый электродвигатель, установленный непосредственно на револьверной головке. В качестве примера на рис. 2 показаны две конструктивные схемы таких головок.

В первой конструкции револьверной головки станка с ЧПУ (рис. 2, α) вращение от электродвигателя 1 передается на центральный вал 2 с центральной конической шестерней 6 и далее на все позиции револьверной головки 4 с вращающимися инструментами 3, подключаемыми к вращению муфтами 5.

Во второй конструкции (рис. 2, б) вращение от электродвигателя 1 передается через вал 2 и муфту 3 только на одну позицию револьверной головки 5, где установлен вращающийся инструмент 4.

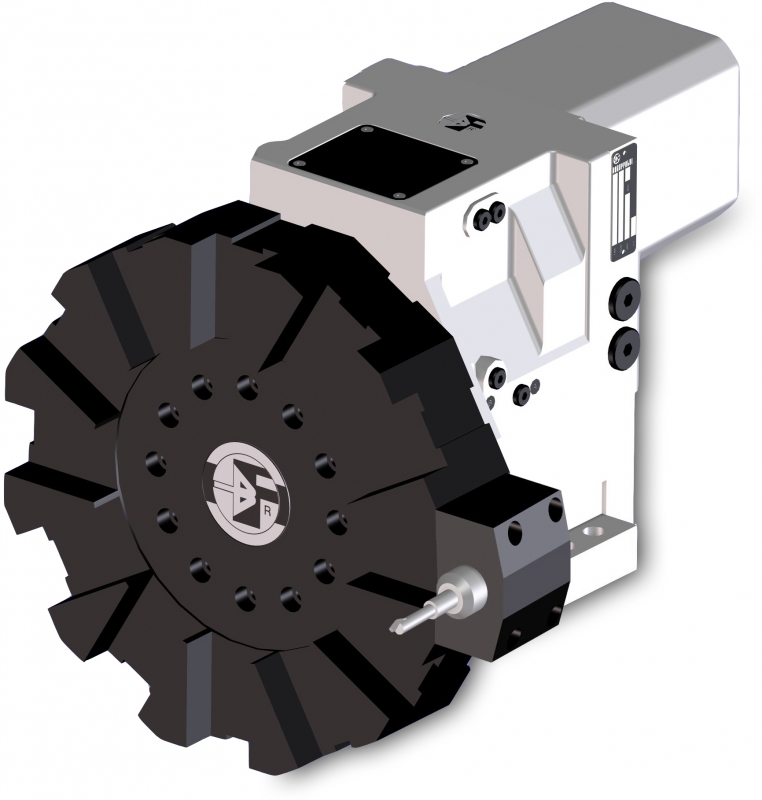

В настоящее время разработан унифицированный ряд револьверных головок для токарных станков с ЧПУ, выпускаемых специализированными фирмами, например фирмами Sauter (Германия), Baruffaldi и Duplomatic (Италия) и др. Так, фирма Sauter выпускает шесть типоразмеров револьверных головок с посадочным диаметром для самой головки от 108 до 370 мм, массой головок от 36 до 460 кг.

Рис. 2. Примеры конструктивных схем вращения инструментов в револьверных головках: α — через конические зубчатые передачи и соединительные муфты; б — через ременную передачу

Некоторые специализированные фрезерные станки с ЧПУ при использовании для обработки заготовок небольшого количества инструментов также применяют 5-и 6-позиционные револьверные головки, что сокращает время смены инструмента. Недостатками таких револьверных головок являются: их малая вместимость; необходимость в каждой позиции револьверной головки иметь шпиндель, что усложняет и удорожает ее конструкцию; снижение жесткости шпиндельной бабки и точности установки инструмента при повороте и фиксации головки.

Условия обработки улучшаются, а конструкция упрощается при применении конусной револьверной головки 1 с наклонной осью ее вращения (рис. 3, α). В этом случае имеется только один шпиндель 3, который в рабочей позиции соединяется поочередно с оправками 4, установленными в позициях головки. Движение подачи режущего инструмента осуществляется путем перемещения шпиндельной бабки 2 с револьверной головкой. Однако в этом случае величина перемещения l1 ограничена.

Фирма Olivetti (Италия) также использует в качестве магазина револьверную головку для станка 1 с наклонной осью ее вращения (рис. 3, б), но в этом случае уже нет ограничений на величину рабочего хода инструмента l1, так как происходит движение подачи не шпиндельной бабки 2, а только пиноли шпинделя 3. Опускаясь вниз, пиноль захватывает оправку с инструментом и подает его на требуемое расстояние при неподвижной головке 1.

Недостаток этой конструкции по сравнению с показанной на рис. 3, α — меньшая жесткость шпинделя при большом вылете пиноли (особенно при фрезеровании) с перемещением рабочих органов станка по координатам X и Y.

Двух-, трех- и четырехпозиционные револьверные головки для станков с ЧПУ применяют на шлифовальных станках с ЧПУ, когда в отдельных позициях устанавливают шлифовальные круги для наружного и внутреннего шлифования.

Рис. 3. Схемы револьверных головок, применяемых на фрезерных и многоцелевых станках с ЧПУ: α — конусная револьверная головка с подачей вместе со шпиндельной бабкой; б — двенадцатипозиционная револьверная головка с подачей только пиноли со шпинделем и оправкой с инструментом

Остались вопросы?

Заполните форму и наши менеджеры свяжутся с вами

Как к вам обращаться:

Ваш номер телефона:




Нажимая кнопку «Отправить», Вы принимаете Условия и даёте своё согласие на обработку Ваших персональных данных, в соответствии с Политикой конфиденциальности


Процедура выравнивания револьверной головки токарного станка с ЧПУ

: 10 шагов

Последнее обновление: 26 июля 2022 г. , NichedSEO В конце концов, многие люди мало что знают об этом процессе. Тем не менее, я здесь, чтобы помочь. Постараюсь подробно рассказать о процедуре.

Но перед этим вы должны знать, почему правильное выравнивание револьверной головки токарного станка с ЧПУ так важно. Итак, без лишних слов, приступим.

Вы также можете прочитать:

Содержание

Почему важна юстировка

Юстировка револьверной головки токарного станка является важным этапом. Если не выровнять должным образом, это может в конечном итоге привести к сбою машины. Выравнивание будет определять, насколько квадратно сверла будут проходить в гнездах расточных оправок. Необходимо убедиться, что они проходят вдоль оси Z и вырезаются точно по центру.

Если какое-либо выравнивание выполнено плохо, может произойти неконтролируемый износ инструмента, что сократит срок службы ваших инструментов. Проблемы с поломкой и размерами тоже в списке!

Таким образом, правильная установка револьверной головки имеет первостепенное значение для долговечности вашего токарного станка.

Предостережение: Вы можете быть хороши в этих вещах, но было бы разумно прибегнуть к помощи технического помощника для такого рода задач. В противном случае вы можете усугубить ситуацию.

Пошаговая процедура юстировки

Вот 10 пошаговых процедур юстировки револьверной головки токарного станка с ЧПУ.

Этап 1

Сначала нужно вытащить башню. Для этого вам нужно получить рым-болт на верхней части башни и вытащить козловой кран. Итак, возьмите некоторые инструменты и приступайте к делу.

Шаг 2

После того, как вы закончите, вы увидите обратную сторону изогнутой муфты. Вам придется надеть на него пылезащитное кольцо. Если есть ржавчина, ее нужно очистить.

Шаг 3

После того, как вы его очистите, вам нужно обратить внимание на отверстие для охлаждающей жидкости. У разных производителей разные идеи на этот счет. Например, Mozak использует подпружиненный плунжер с уплотнительным кольцом или резиновым уплотнением на торце.

Шаг 4

Теперь, когда вы хорошо рассмотрели отверстие для охлаждающей жидкости башни, вам нужно установить башню обратно.

Убедитесь, что фланец установлен на правильные зубья. В противном случае вы не сможете поставить башню обратно. А если вы потеряете все винты на башне, то потеряете ГРМ между шлицевым валом и муфтой.

Шаг 5

После того, как вы поставили турель на место, несколько раз ударьте по ней молотком. Вы увидите, как башня немного движется. Ну, это из-за отсутствия гидравлического давления. Как только он сработает, турель тут же втянется обратно.

Шаг 6

Теперь начинается выравнивание. Во-первых, вы должны убедиться, что передняя часть башни параллельна оси x. Для этого нужен индикатор.

Шаг 7

После этого нужно немного повернуть турель. Теперь нижняя сторона будет легкой, а верхняя — нет. Вам нужно будет снять крышку и отодвинуть ее. Настолько далеко, насколько возможно. Теперь вытащите один конус из нижней части, а другой оставьте. Для этого можно использовать скользящий молоток.

Шаг 8

На следующем шаге мы установим выравнивание кривой соединения. Идея состоит в том, чтобы вращать башню по оси X. В зависимости от результата индикатора вам может потребоваться ослабить болты на изогнутой муфте и вставить ее обратно в нужное место.

Шаг 9

Если индикатор по-прежнему показывает положительное значение, когда ось X находится в положительном положении, необходимо повернуть револьверную головку. Индикатор поможет вам понять, как далеко вам нужно переместить башню, чтобы правильно выстроить ее.

Шаг 10

После завершения выравнивания затяните стяжные болты.

Полное пошаговое видеоруководство

Я нашел это полное руководство по выравниванию башни на Youtube очень сложным и замечательным материалом. Надеюсь, это поможет.

Заключение

Эй, я не утверждаю, что револьверная головка станка с ЧПУ проста для любого новичка. Но это тоже не невозможно. Если вы будете внимательны и правильно будете следовать инструкциям, то вы сможете сделать это правильно.

Однако в процессе могут возникнуть некоторые сложности. Для этого я здесь, чтобы помочь. Если вы столкнетесь с каким-либо препятствием, просто дайте мне знать. Я сделаю все возможное, чтобы помочь вам.

Стать большим, повернуться безопасно. Добро пожаловать в вращающийся мир!

Купить Проверка центровки револьверной головки токарного станка Оправка на биение оправки

Основная причина чрезмерного износа и поломки инструмента напрямую связана с биением патрона, а также чрезмерным люфтом или осевым люфтом. Эта тестовая планка револьверной головки может использоваться для проверки револьверной головки токарного станка на точность и выравнивание, а также для обеспечения стабильной производственной среды, а также согласованности при перемещении заданий с одного станка на другой.

Лампы для проверки револьверной головки просты в использовании и позволяют быстро проверить перпендикулярность револьверной головки. Проверьте его после того, как машина вышла из строя, и примите соответствующие меры, прежде чем начинать делать детали из отходов.

Тестовая планка револьверной головки токарного станка Биение Допуски и точность
0,003 мм (3 микрона) или 0,0001 дюйма. или лучше.
Все направляющие оправки включают сертификаты и кейс для хранения

Это поверхностно-упрочненный материал, а не мягкий материал, как у многих более дешевых тестовых стержней, доступных на рынке.

Тестовые стержни для выравнивания револьверной головки доступны для всех основных конусов станков, включая:

  • CAT / DIN / BT
  • Крутой конус
  • HSK
  • Капто
  • км
  • Морзе
  • VDI
  • А2

Машина

Д Л D1 Д2 CtoC1 CtoC2 Цена Номер детали
ДМГ Мори 40 220 40 11 62 70 1406,00 $ К2161-54
ДМГ Мори 50 300 60 13 84 94 1589,00 $ К2161-55
Окума 50 300 60 13 73 65 1602,00 $ К2161-56
Окума 50 300 60 13 78 80 1572,00 $ К2161-57
Доосан 40 220 45 9 58 58 1366,00 $ К2161-58
Доосан 40 220 55 11 64 64 1477,00 $ К2161-59
Доосан 50 300 65 13 73 70 1572,00 $ К2161-60
Доосан 50 300 75 13 90 90 1596,00 $ К2161-61
Мазак 40 225 68 9 68 110 1746,00 $ К2161-62
Мазак 50 325 80 11 72 145 2033,00 $ К2161-63
Биглия 40 220 55 11 63 65 1477,00 $ К2161-64

* Если у вас есть какие-либо вопросы или особые требования к другой длине и конусности, пожалуйста, свяжитесь с нами, и мы вам поможем! *
