Профессиональный Наклонный токарный станок с ЧПУ

Характеристика токарного станка с ЧПУ с револьверной башенкой CFG46D

1. 8 ~ 10 станционная револьверная башня была использована в этой модели.

2. Ось Z с свинцовым винтом Φ40мм, мощная и высокая скорость.

3. Полная защита внутри машины с большим пространством, водонепроницаемостью и защитой от битов

4. Высокая скорость обработки до 4500R/M, Чрезвычайно гладкая отделка

5. Высокая точность обработки, оставайтесь почти такой же точностью как холодной, так и тепловой машины

6. Скорость движения до 36 м/мин.

Технические параметры токарного станка с ЧПУ cfg46d

NC	Тайвань/Китай (материк)	LNC/SYNTEC/GSK
Шпинделя	Тайвань поса	A2-4/46
Револьверной головки	Lio лаковая	8/10 паяльная станция
Мотор сервопривода	YASKAWA	1300W
Мотор шпинделя/Серводвигатель шпинделя	Шанхай Senlima/ПФС	4. 0KW/5.5KW
Преобразователь частоты/Частотный драйвер	V/T	5.5KW/7.5KW
Ходовой винт	HIWIN/PMI	C3,PⅡlevel
Подшипник	NSK,FAG,	P4 уровня
Ходовой винт муфта	Сделано в germen	Высокий уровень точности
Параметр
		CFG46D
Емкость	Шпинделя	56 мм
	Максимальный диаметр материала:	45 мм
	Максимальный диаметр обработки	350 мм
	Максимальная длина обработки	150 мм
	Макс. Ход оси X	720 мм
	Макс. Ход оси Z	280 мм
	Ось X/Z быстрое движение	36 м/мин
	Точность репозиции	0,005 мм
Мотор	Преобразователь частоты/серводвигатель	4. 0kw/5.5kw
	Скорость вращения шпинделя	5000r/мин
	Серводвигатель оси X	1300w
	Серводвигатель оси Z	1300w
Инструменты	Gang Тип инструменты	8 3
	Live-инструмента	Нет
Другие	Общая установленная мощность	6KW
	Размер	2025*1385*1910
	N.W.	2750 кг


(1) A2-5 шпиндель из Тайваня


(2) Используйте подшипник NSK уровня P4 из Японии


(3) Высокая скорость до 4500 об/мин.


(4) максимальный диаметр материала стержня 35 мм.


(5) может установить 5 дюймов maual патрон


(6) может установить 5 дюймов hydraumatic 3-кулачковый токарный патрон

(1) мотор шпинделя от SHANGHAI SFC.

(2) может использовать 5 кВт Частотный двигатель или 5 КВТ Серводвигатель


(3) Высокая скорость до 4500 об/мин.

(4) Серводвигатель может получить больший крутящий момент при низком повороте

X/Z оси Серводвигатель и сервопакет

(1) Тип станка токарного станка с ЧПУ.

(2)
Ось X и ось Z в сборе

Линейные направляющие и шарикового винта

Подшипник NSK


(1) Тип станка токарного станка с ЧПУ.


(2) ось X и ось Z в сборе.


(3) косая кровать для типа банды.


(4) HIWIN свинцовый винт и пара


(5) подшипник NSK.

Подвергая механической обработке, например,


(1) полное покрытие для серии токарного станка с ЧПУ CFG46D модель.


(2) Нержавеющая сталь для крышки.


(3) револьверная головка может установить 8 инструментов. Набор инструментов может установить 3 инструмента


(4) бесплатно предоставляем 2 длинных и 2 коротких держателя инструмента


(1) 1300 Вт YASKAWA Серводвигатель для оси X


(2) 1300 Вт YASKAWA Серводвигатель для оси Z


(3) 36 м/мин для скорости движения


1) гидравлические цилиндры из Тайваня.


(1) Двигатель гидравлической системы и двигатель охлаждения


(2) Двигатель гидравлической системы на 1 л.с..


(1) электрические шкафы для станка с ЧПУ типа банды


(2) Частотный драйвер Magmeet из Шэньчжэня для двигателя шпинделя


(3) Серводвигатель от YASKAWA для оси X и мотора оси Y


(4) Переключатель Schneider


(1) панель контроллера


(2) контроллер может быть изменен для SYNTEC,GSK,LNC и так далее


(3) контроллер может быть установлен на английском языке


(4) у нас есть два логотипа JSTOMI и JSWAY.

(1) Все токарные станки с ЧПУ с сертификатом HTS CE

(2) Все токарные станки с ЧПУ с сертификатом ECM CE

Упаковка: в деревянном футляре

Размер упаковки (мм)

инженер поможет — Конструкция, классификация и характеристики токарно-револьверных станков

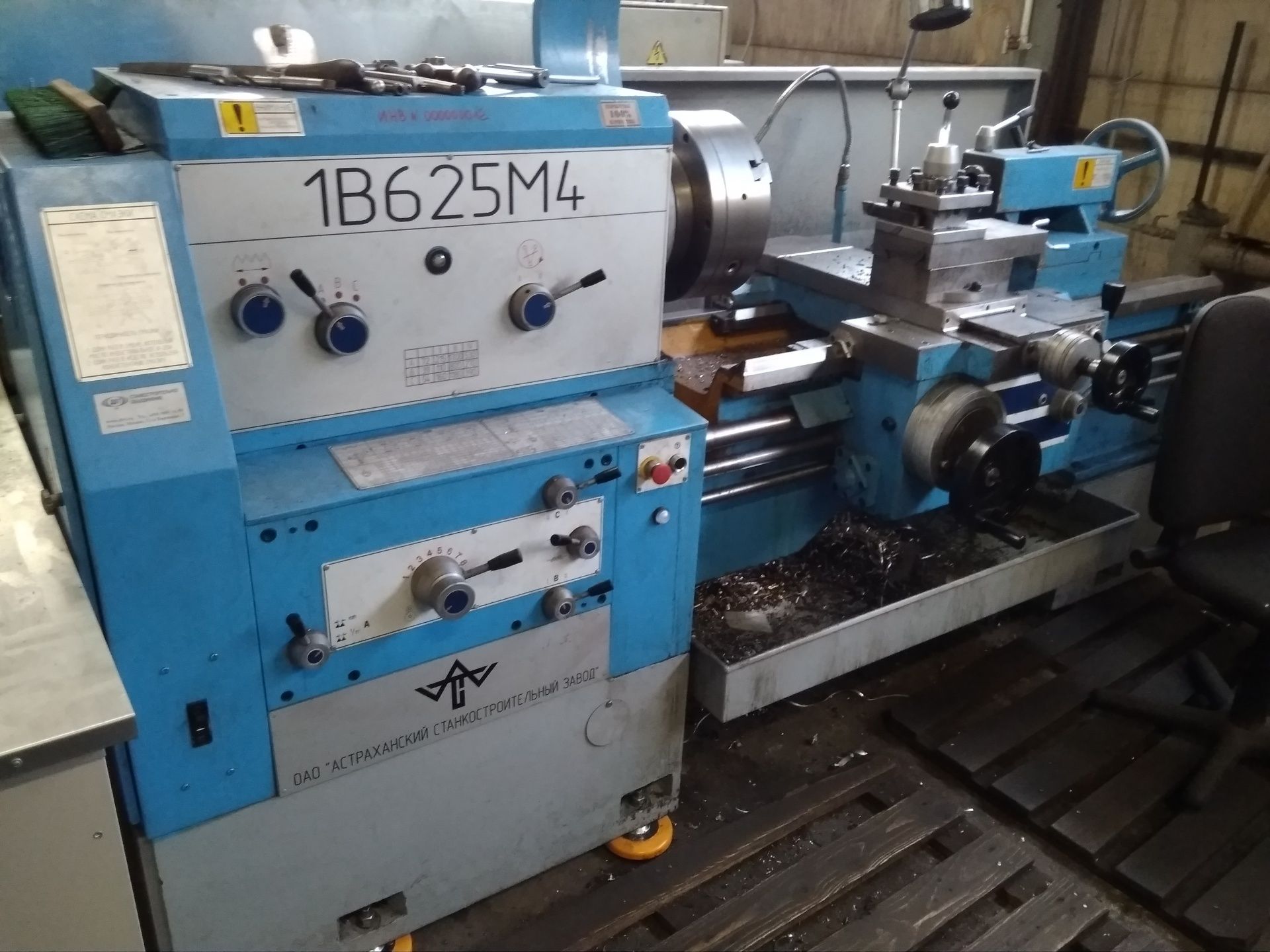

В то время, когда необходимо обработать самые разные металлические заготовки, специально применяют токарные станки. Для повышения производительности и качества токарной обработки используют универсальное оборудование. Это оборудование включает в себя револьверные токарные станки, которые имеют функцию выполнения нескольких операций без изменения типа режущего инструмента. Как правило, токарно-револьверные станки относят к отдельной группе, которые на данный момент времени имеют огромную популярность.

Предназначение револьверного токарного станка аналогично оборудованию станка токарной группы, отличием является лишь наличие многопозиционной поворотной головки. Данный элемент конструкции позволяет значительно увеличить эффективность работы станка, уменьшить время, необходимое для обработки одной заготовки. Помимо этого, на данный момент очень популярен токарно-револьверный станок с ЧПУ, оснащенный револьверной головкой с посадочными местами для нескольких режущих инструментов.

Горизонтальные револьверные токарные станки имеют две особенности, отличающие их от обычных универсальных токарных станков. Первая особенность — это многогранная главная револьверная головка, которая занимает место задней бабки на токарном станке двигателя. Различные расточные, токарные, сверлильные, а также инструменты для нарезания резьбы могут быть закреплены на главной револьверной головке, которая может периодически вращаться вокруг своей вертикальной оси. Для продольного перемещения револьверной головки относительно заготовки, установленной на шпинделе станка, можно использовать либо маховик, либо автоматизированную продольную подачу.

Второй отличительной особенностью токарно-револьверного станка является револьверная головка, установленная на поперечном суппорте. Эта револьверная головка также может вращаться вокруг своей вертикальной оси и позволяет использовать различные токарные инструменты. К задней части поперечного суппорта можно прикрепить инструментальную стойку или инструментальный блок для установки дополнительных инструментов. Поперечное движение может быть приведено в действие или вручную или автоматически.

Револьверные токарные станки могут быть классифицированы как прутковые машины или отбойные машины. Прутковые машины раньше назывались винтовыми машинами, и они могут быть либо ручными, либо автоматическими. Прутковый станок предназначен для обработки мелких резьбовых деталей, втулок и других мелких деталей, которые могут быть созданы из пруткового материала, подаваемого через шпиндель станка. Автоматические прутковые станки производят части непрерывно путем автоматической замены запаса прутка в шпиндель машины. Отбойный станок предназначен главным образом для обработки более крупных деталей, таких как отливки, поковки или заготовки из штока, которые обычно должны быть установлены в патроне вручную.

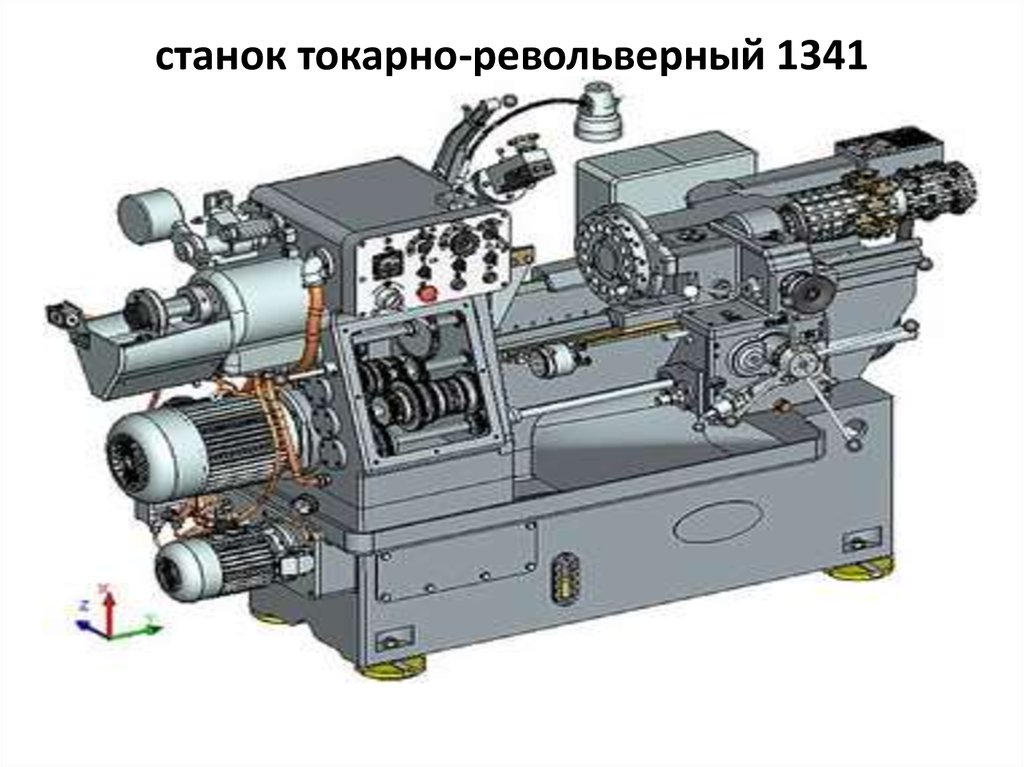

Конструкция токарно-револьверного станка

Современный револьверный токарный станок представляет собой многоцелевой обрабатывающий комплекс, который способен выполнять ряд операций различной степени сложности. Выполнение этих действий достигается специальной конструкцией револьверной головки, в которую можно установить несколько типов резцов.

Станок отличается конструкцией и принципом работы. Для повышения производительности в нем предусмотрена возможность установки резцов различных типов. Улучшение в производительности может быть достигнуто с помощью блока ЧПУ установленного на станке. В этом случае участие человека в эксплуатации оборудования будет осуществляться минимально.

Револьверные токарные станки, как правило, состоят из следующих компонентов:

•  Станина — предназначена для монтажа всех элементов оборудования;

•  Передняя и задняя бабки. С их помощью происходит фиксация деталей и передача вращательного движения от электродвигателя; Их совместная работа позволяет выполнять токарные операции по всей площади заготовки. Эта часть конструкции перемещается по координатным осям;

• Электроника станка — состоит из двигателей и блока управления. Последнее может быть либо полуавтоматический, либо полностью автоматический комплекс (ЧПУ), который управляет функциями всего станка.

Кроме того, в конструкции должен быть механизм точного позиционирования резцов. Это связано с их разной длиной и конфигурацией. Как правило, это система датчиков, данные с которых поступают на ЧПУ посредством обратной связи (ОС).

Повышение производительности в некоторых моделях станков достигается путем установки двух рабочих бабок (задней и передней). Это позволяет выполнять механическую обработку с двух сторон, но только если компоновка включает в себя два или более держателя инструмента.

Классификация

Благодаря универсальной конструкции, револьверный токарный станок с ЧПУ может быть спроектирован почти с любой конфигурацией. На этом основании, различают оборудование общего назначения, а также специализированные модели.

Наиболее важным параметром для выбора является расположение вращающейся револьверной головки. Ее местоположение определит возможность выполнения того или иного вида разворота.

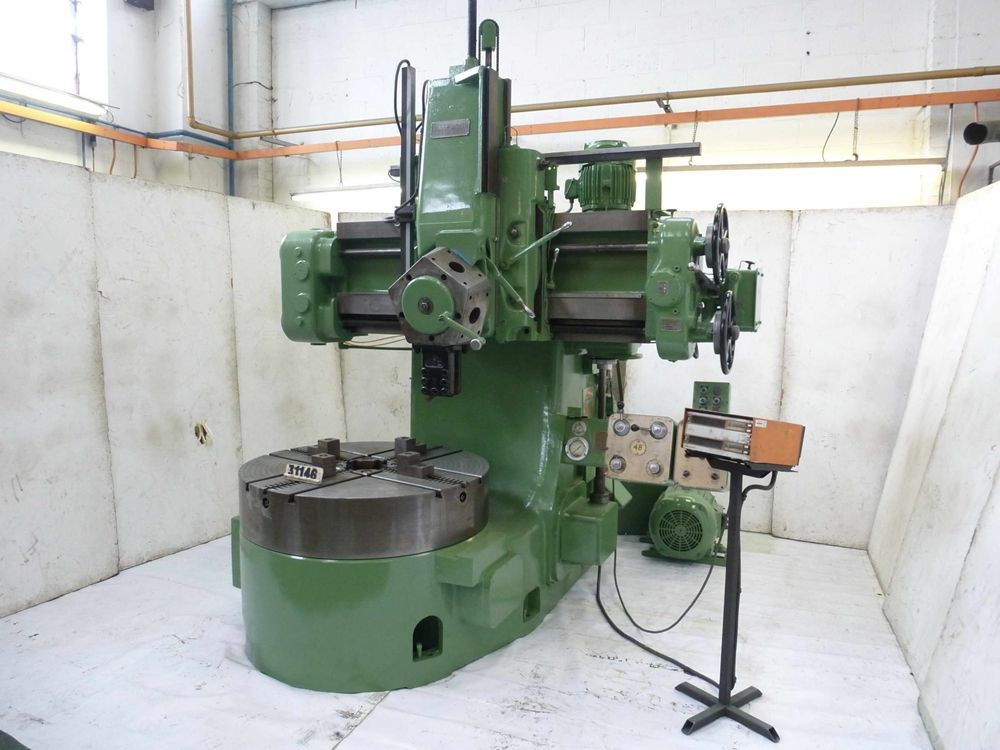

В зависимости от этого револьверные токарные станки могут быть горизонтальными, вертикальными или наклонными. Также необходимо обратить внимание на конструкцию и особенности суппорта. Его конфигурация определяется общим принципом компоновки оборудования:

•  С продольной подачей. Эта конструкция характерна только для обработки деталей по горизонтальной оси. Используется в полупрофессиональном оборудовании. Небольшой набор функциональных возможностей. Но

станок имеет относительно простую конструкцию, что сказывается на трудоемкости его технического обслуживания и ремонта;

• Продольные и поперечные подачи. Устанавливается на модели с вертикальным и наклонным положением токарного станка. Возможность перемещения режущей части вдоль двух осей увеличивает набор операций.

Универсальные или любые другие револьверные токарные станки отличаются разнообразием параметров, но выделяются два основных признака в классификации:

1. Имеется всего два типа заготовок, которые мы можем обработать на станках данной группы — прутковые и патронные. Например, к патронным относятся валы достаточно больших диаметров, а к прутковым длинные пруты, но имеющие небольшой диаметр.
2. Токарные станки данной группы могут быть горизонтальными, вертикальными или наклонными. Огромная популярность у модели, на которой можно расположить заготовку в горизонтальном и вертикальном положении, в то время как наклонные станки встречаются очень редко. Наклонные модели дают возможность производить нужный наклон детали для точения отверстий, либо выполнения любых других операций, которые можно выполнить лишь под углом.

В паспорте револьверного токарного станка имеются все нужные сведения, которые могут понадобиться при выборе конкретного станка. Имеются модели, которые могут оборудоваться планшайбами с 3-мя либо с 4-мя кулачками, которые приводятся в движение гидравлическими приводами. Данный факт полностью позволяет обрабатывать детали, которые имеют большие габариты. Например, это может быть заготовка, которая была получена при помощи ковки либо литья.

Револьверный токарный полуавтомат принадлежит к другой группе оборудования, которое необходимо с целью обрабатывания прутков разных диаметров. Из характерных черт данных моделей выделяются следующие признаки:

1. 1-шпиндельный револьверный токарный станок данной группы оснащен шпинделем с отверстием не очень большого размера под пруток.
2. Доп.оснащение показано узлом, который осуществляет подачу и полностью фиксирует деталь. Так же, токарные станки рассматриваемой группы оснащены прибором, который позволяет отводить деталь после обработки, что в свою очередь позволяет максимально оптимизировать и сделать производство высокоавтоматизированным.

При покупке, возможно, наткнуться на станки, которые могут быть оснащены разным кол-вом шпинделей. Стоит обратить внимание на некоторые подробности:

Помимо данного, револьверный токарный станок с числовым программным управлением оснащен прибором, который дает возможность производить обработку деталей с высокой точностью при помощи поворота револьверной головки. Все особо важные узлы спрятаны за защитным кожухом, что значительно повышает безопасность этих узлов, а также безопасность обработки.

Основные характеристики

Разработка револьверной головки было неминуемым следствием развития металлообрабатывающей промышленности. А связано это было с тем, что числовое программное управление (ЧПУ) в сочетании с такой конструкцией станка позволяет существенно обеспечить ускорение обработки металлических заготовок, повышение точности размеров и шероховатость поверхности.

Исследуя токарно-револьверные станки, следует обратить внимание на следующие моменты:

1. Данное оборудование часто приобретается лишь в целях монтажа в цехах, производящих детали в больших количествах. Лишь в этом случае токарные станки окупаются сверх своей высокой стоимости.
2. Параметры рассматриваемого станка определяют возможность обработки с достаточно большой скоростью и большой подачей, т. к. в зону резания подается смазочно-охлаждающая жидкость для того, чтобы охлаждать как заготовку, так и инструмент.
3. Факт того, что все основные узлы рассматриваемого станка имеют расположение такое же, как и у любых других токарных станков, определяет кол-во проводимых операций, а так же вид. Функцию быстрой смены инструмента определяют ТТХ рассматриваемого станка. По этой причине, за одну установку можно выполнить сразу большинство операций, при этом время, затрачиваемое на смену инструмента, сокращается в 5-10 раз.

Исследуя общие характеристики, на револьверную головку необходимо обратить внимание в первую очередь. Станок является токарно-револьверным, в зависимости от модели может быть оснащено различными револьверными головками, которые дают возможность устанавливать сразу несколько инструментов в некоторой очередности. В этом случае кол-во инструментов может колебаться от четырех до сорока. Конструкционно этот узел достаточно сложен, и смена инструмента может производиться посредством поворота головки. Передовой токарный станок этой группы оснащен ЧПУ с целью повышения производительности и точности обработки.

Параметры токарно-револьверных станков с револьверной головкой практически неотличимы от параметров станков аналогичного оборудования с классической компоновкой. Но все же есть список характеристик, которые необходимо детально рассмотреть.

Основным параметром при выборе являются характеристики револьверной головки. В дополнение к вышеописанным качествам (расположение и характеристика суппорта) следует учитывать количество установленных режущих инструментов, их конфигурацию и длину. Также нужно принимать во внимание возможность подключения к блоку ЧПУ. Список команд, передаваемых в систему, способны определять функциональные возможности оборудования.

Рассмотрим характеристики токарно-револьверного станка:

1) Минимальный и максимальный размер заготовки, при котором имеется возможность установить ее в центрах;

2) Скорость смены инструмента. Эта характеристика влияет на производительность конкретной модели;

3) Наличие сквозного отверстия нужного диаметра для выполнения токарных операций на поверхности заготовки;

4) Подача суппорта – максимальное смещение в продольном и поперечном направлениях;

5) Точное позиционирование режущего инструмента;

6) Возможность нарезания резьбы различных типов (дюймововая, метрическая и т.д.).

Это общий список параметров, которые могут быть добавлены в зависимости от особенности конструкции оборудования. Кроме того, нужно учитывать максимальную и минимальную скорость вращения шпинделя, а также мощность электродвигателя, который монтируется на токарно-револьверном станке.

Преимущества и недостатки

Значительность применения токарных станков с резцедержателем револьверного типа, определяется только после детального анализа функциональных возможностей оборудования, а также его технических характеристик. Но не менее важным является выявление положительных и отрицательных моментов их работы.

— Основным преимуществом использования станков этой группы является высокая производительность. Для выполнения различных токарных операций совершенно не обязательно каждый раз выполнять замену режущего инструмента. Также стоит отметить автоматику, которой обладают револьверные токарные станки. Но это будет иметь смысл только в том случае, если у вас установлено числовое программное управление (ЧПУ).

— К недостаткам можно отнести только относительно высокую стоимость моделей и повышенную сложность изготовления вместе с техническим обслуживанием. Также есть повышенные требования к профессионализму персонала. Но эти факторы ничтожно малы и учитываются только на стадии разработки технологической схемы производства.

                                     Виды выполняемых работ

Анализируя данные приведенные выше, мы знаем, что, ТТХ новейших револьверных токарных станков позволяют производить самые разные операции. Деталью может быть совершенно разные заготовки, которые являются, как правило, телом вращения.

Рассмотрим самые популярные виды операций, которые можно осуществлять на револьверных токарных станках:

1. Протачивание наружного диаметра (осуществляются черновой и чистовой проходы)
2. Протачивание, подрезка торца, кроме того, можно отрезать заготовку при помощи отрезного токарного резца.
3. Наружное и внутреннее нарезание резьбы с помощь разных резцов.
4. Протачивание наружных канавок, которые могут принимать разную форму и нужную глубину (выполняется с помощью нужного резца).

Изучая при выборе паспорт револьверного токарного станка, необходимо обратить внимание на то, что нарезать резьбу можно только с помощью метчика либо плашки. Чтобы осуществить этот момент, необходимо, чтобы прибор закрепления инструментов имел специальные державки, которые могут передвигаться по оси.

Особенности токарно-револьверной группы

Отличительные черты станков данной группы устанавливают значительное повышение производительности в десятки раз. Компоновка многошпиндельных, а также иных станков рассматриваемой группы отличаются соответствующими ниже признаками:

1. Замена всех приспособлений станка происходит быстро и оперативно.
2. Почти все узлы имеют систему быстрой подачи, для того чтобы ускорить в несколько раз процедуру смены положения закрепленной детали.
3. Если применять многорезцовые держатели в виде оснастки, то производительность также увеличиться в несколько раз.

Также нужно помнить то, что техническое обслуживание квалифицированными специалистами и проведение ремонта, очень осложняется проблематичной конструкцией, которая очень сложна.

Для правильной работы станка, необходимо правильно настроить его оборудование. Для того чтобы произвести эту настройку правильно, необходимо придерживаться следующих пунктов:

1. Для любой детали необходимо писать техпроцесс, в котором будет содержаться вся информация об очередности положения режущих инструментов, а также их виде.
2. Чертёж детали обязан иметь информацию о вылете, который должен иметься у инструмента. Также нужно не забывать о том, что при изготовлении детали высокой точности, необходимо принимать во внимание то, как много режущий инструмент вылезает за границы револьверной головки.
3. У значительной части станков рассматриваемой группы предустанавливают упоры, ограничивающие подачи, как продольную, так и поперечную. У станков, на которых установлена система числового программного управления (СЧПУ), упоры отсутствуют, из-за их бесполезности – все узлы находятся под контролем высокоточного привода.

Главной особенностью станков рассматриваемой группы является диаметральный размер заготовок. Большая часть таких станков рассчитана на работу с заготовками, у которых диаметр поперечного сечения располагается в пределах 16 — 63 сантиметров.

Также, исследуя при выборе данные модели станков, необходимо принимать во внимание нижеупомянутые параметры:

1. Максимальный диаметр поперечного сечения, способный располагаться над суппортом.
2. Наибольший размер длины прутка. Данная характеристика способна зависеть от помещения, в котором находится станок.
3. Ограниченное пространство, по которому могут передвигаться компоненты данной конструкции.

Вся вышеперечисленная информация также содержится в паспорте револьверных токарных станков. Кроме того рассматриваются и иные параметры, которые мы рассмотрим далее.

Особенности системы ЧПУ

Как мы уже знаем из информации выше, в основном у револьверного токарного станка имеются в конструкции узлы, работающие с системой числового программного управления (СЧПУ). Всё это из-за того, что ЧПУ даёт огромный прирост производительности.

При рассмотрении отличительных черт станков с числовым программным управлением (ЧПУ), выделим следующие факторы:

1. Довольно часто, заготовки проходят обработку под защитным кожухом. Этот фактор полностью исключает вероятность пораниться и травмироваться при работе с данными станками. Из-за того что все узлы конструкции контролируются системой числового программного управления (ЧПУ), и применяется защитный кожух.
2. Высокоточная обработка заготовок может происходить только с помощью необходимой техоснастки, а также конкретных режущих инструментов. Такая высокоточная обработка снижает погрешность практически до нуля. Например, таких результатов можно достичь, пользуясь новейшими резцами с пластинами, которые обладают очень большую износостойкость режущей кромки.
3. Значительное сокращение времени некоторых операций при изготовлении деталей, благодаря автоматической смене инструмента, в отличие от смены, в которой инструмент необходимо менять вручную.
4. Значительное снижение себестоимости готовой продукции, благодаря оптимизации автоматизированного производства, а также существенного увеличения производительности.

Не смотря на это, ремонт и техническое обслуживание револьверных токарных станков очень сложны в осуществлении и доставляют очень много больших проблем. Для того чтобы обезопасить станок от возможных поломок и нарушений в работе, а также повысить его надежность, нужно время от времени производить чистку и профилактику станка, а также любое другое необходимое обслуживание.

Большинство мастеров знают такие модели как 1325Ф30, 1Г325, 1Г340П, 1П420ПФ40, которые повсеместно ставятся практически во все производственные цеха и помещения. Прорыв в технологическом прогрессе дал старт новейшим и передовым моделям с системой числового программного управления, функции которых очень эффективно сказываются на экономические факторы производства.

В несколько раз повышается точность и качество полученных деталей, благодаря оптимизации автоматизированного производства, а также существенного увеличения производительности. Выше упомянутые модели станков 1325Ф30 и 1П420ПФ40 имеют большую популярность – они обладают современной системой числового программного управления, территория обработки заготовок защищена специальным кожухом. Сборка значительно разнится с той, что ранее использовалась в устаревших версиях станков.

Вывод

Исследуя и анализируя выше изложенную информацию, можно сделать вывод, что, несмотря на все положительные и отрицательные качества, токарно-револьверные станки на сегодняшний день имеют большую популярность, а также огромную базу потребителей – станки могут устанавливаться как в большие производственные цеха, так и в небольшие мастерские.

Модели с системой числового программного управления (СЧПУ) очень актуальны на данный момент и дают огромный прирост производительности в виде обработки высокоточных и качественных деталей, а также значительное сокращение времени, затрачиваемое на производство готовой продукции, за счёт оптимизации автоматизированного производства и автоматической смены инструмента.

Но, к сожалению, ремонт и техническое обслуживание станков данной группы очень сильно затрудняется по причине сложной конструкции (к тому же если установлена система ЧПУ, сложность ремонта повышается).

Что такое токарно-револьверный станок?

Последнее обновление: Чарльз Уилсон, 22 апреля 2023 г.

Токарный станок — очень полезный инструмент для обработки металла или дерева. Некоторые из этих операций включают нарезание резьбы, сверление и растачивание.

В основном это режущие инструменты и высокоскоростные вращающиеся детали, установленные на инструментальных стойках. Заготовка – это то, что вращается вокруг вертикальной оси, в то время как над ней работает неподвижный режущий инструмент.

Существуют различные виды токарных станков, которые специализируются на различные материалы и методы , такие как токарно-револьверный станок, токарно-винторезный станок и токарно-винторезный станок.

Но в этой статье я расскажу более подробно о токарно-револьверных станках.

Ключевые выводы

• Револьверный токарный станок представляет собой модификацию обычного металлообрабатывающего станка, что делает его идеальным для массового производства.
• Револьверные станки можно классифицировать по разным признакам, например, по размеру, способу управления и ориентации станины.
• Револьверный станок иногда можно спутать с токарным станком с токарным станком и токарным станком с двигателем, хотя все они отличаются друг от друга.

Содержание

Что такое токарно-револьверный станок?

Токарно-револьверный станок — это металлообрабатывающий токарный станок, используемый в серийном производстве дублирующих деталей.

Позволяет быстро и легко последовательно выполнять несколько операций резки, повышая эффективность производства.

Это возможно благодаря револьверной головке, которая представляет собой индексируемый держатель инструмента, который позволяет переключать инструменты БЕЗ необходимости их установки и демонтажа (в отличие от обычной револьверной головки) .

ЛЮБОПЫТНЫЙ ФАКТ: Самый первый револьверный токарный станок был построен в 1845 году Стивеном Фитчем. Однако первый полностью автоматизированный токарно-револьверный станок появился только в 1873 году благодаря Кристоферу Спенсеру.

Различные детали револьверного станка

Револьверный станок состоит из нескольких частей. Но ниже я расскажу только о некоторых наиболее важных из них:

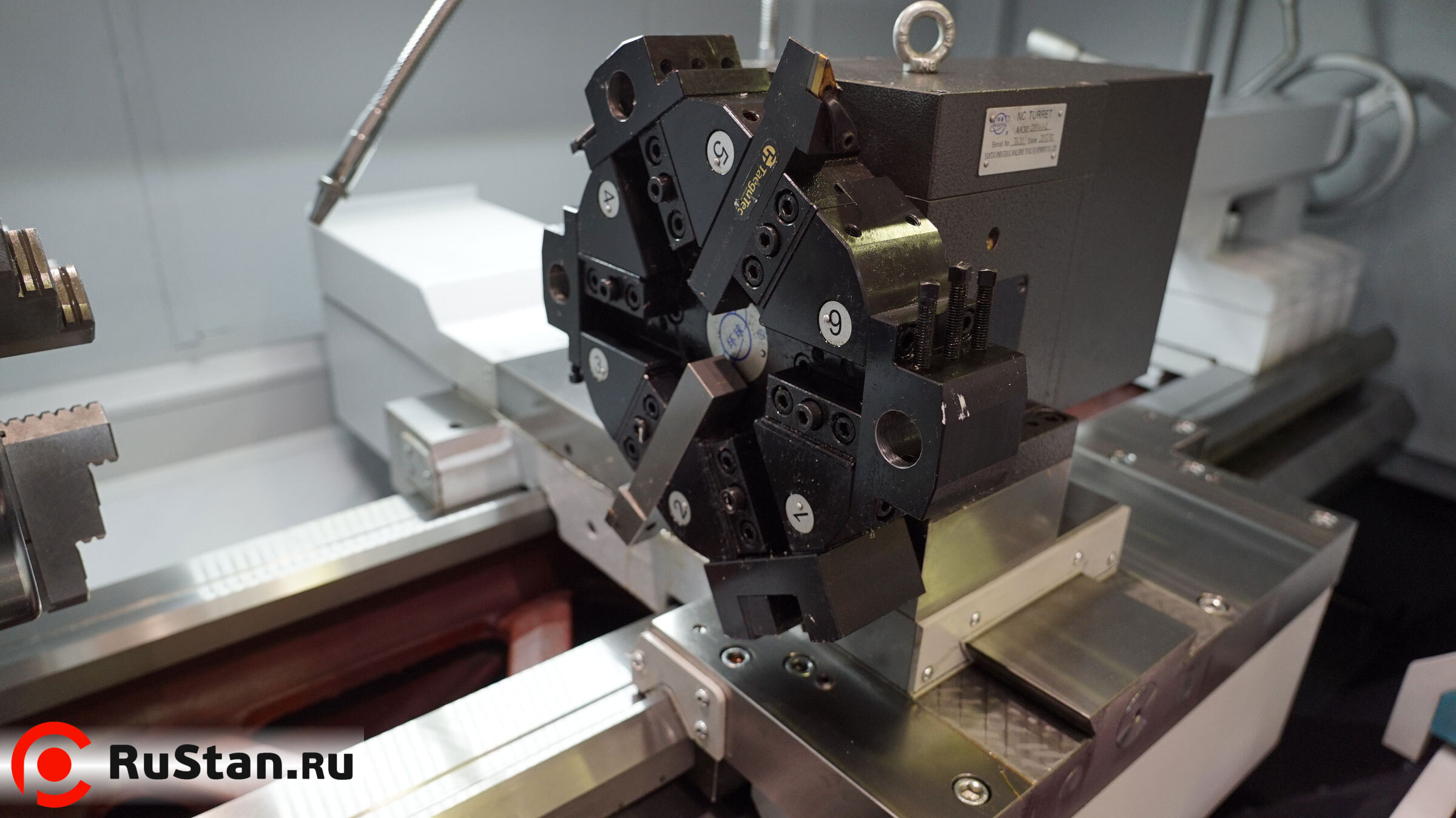

Турель

Конечно, причина, по которой эта машина носит такое название, заключается в наличии башни.

Шестигранная револьверная головка может вмещать шесть различных инструментов и может вращаться вручную. Каждая из его шести граней имеет четыре резьбовых отверстия, в которые вы вкручиваете насадки.

Кроме того, седло можно перемещать ближе или дальше от заготовки.

Поперечный суппорт

Поперечный суппорт, также называемый кареткой, находится между стойкой инструмента и седлом и может перемещаться перпендикулярно суппорту.

Этот блок делится еще на четыре части:

• Поперечные салазки
• Квадратная револьверная головка
• Каретка
• Фартук

Циферблат поперечной подачи на каретке отлично подходит для очень точной работы так как он разделен на СОТЫ S миллиметров отмечены зажимом. Это позволяет продолжать резку с ручной подачей до тех пор, пока зубчатые упоры не отключат механическую подачу.

Передняя бабка

Передняя бабка — это место, где вы можете найти все элементы управления револьверного станка, такие как запуск, остановка и контроль скорости.

Пожалуй, можно также сказать, что главной особенностью передней бабки является ее способность, так сказать, позволять вам дополнительно «настраивать» вашу стрижку. Это потому, что вы также можете управлять быстрой остановкой, запуском и изменением скорости.

Существует два типа передних бабок в зависимости от типа вашей приводной системы:

• Электрическая передняя бабка — Здесь скорость шпинделя зависит от скорости электродвигателя, обеспечивает лучший контроль скорости. Хорошо, когда вы работаете с небольшими заготовками.
• Передняя бабка с редуктором – В этом типе вы регулируете скорость вращения шпинделя, контролируя крутящий момент, который НЕПРЯМО пропорционален. Это идеально подходит для больших заготовок.

Приводная муфта

Приводная муфта используется для соединения и разъединения шпинделя и первичного двигателя (который может быть двигателем или валом с зубчатой ​​муфтой).

В основном, первичный двигатель и шпиндель изначально отключены, но при необходимости движения включаются с приводной муфтой.

Инструментальная стойка

Инструментальные стойки по сути являются держателями инструментов — это то место, где вы размещаете инструменты (особенно одноточечные режущие инструменты) в револьверном токарном станке.

Стойку инструмента можно перемещать горизонтально, вертикально или даже по станине с помощью каретки.

Как работает токарно-револьверный станок?

Ниже я перечислил общее пошаговое описание работы токарно-револьверного станка:

1. Закрепите заготовку в кулачковом патроне токарно-револьверного станка и прикрепите необходимые инструменты к шестигранной револьверной головке.
2. Патрон можно вращать, вращая шпиндель. Это также будет вращать заготовку, прикрепленную к патрону.
3. Чтобы отрегулировать расстояние шестигранной револьверной головки от вращающейся заготовки, просто переместите седло. Для этого вы можете нажать рычаг ручной турели вперед.
4. Поверните сменный держатель инструмента таким образом, чтобы нужный инструмент был обращен к заготовке. Отсюда могут произойти две вещи:
   • При использовании ручного револьверного станка вы (оператор) управляете станком.
   • Между тем, как следует из названия, автоматический револьверный токарный станок имеет автоматическую индексацию револьверной головки. Это означает, что после каждой операции револьверная головка возвращается в исходное положение.

Различные типы токарно-револьверных станков

Существует множество способов классификации токарно-револьверных станков:

• Размер
• Метод управления
• Ориентация станины

90 019 Количество башен

Но здесь я только расскажу о наиболее известных типах:

Горизонтальный револьверный токарный станок

Это также называется ручной револьверный токарный станок и является старейшим и наиболее распространенным типом револьверного станка.

Как вы можете догадаться из названия, револьверная головка выравнивается горизонтально от заготовки.

Вертикальный токарно-револьверный станок

На вертикальных токарных станках (также называемых вертикально-расточными станками) заготовка удерживается ВЕРТИКАЛЬНО. Вы можете представить вертикальный револьверный станок похожим на огромный гончарный круг из-за его горизонтального вращающегося стола.

Вертикально-сверлильный станок с револьверной головкой подходит для больших и тяжелых, но коротких заготовок.

Помимо возможности бокового перемещения, турель также можно перемещать вверх и вниз. Кроме того, вертикальный револьверный станок может вместить 14 различных инструментов.

Автоматический револьверный станок

Автоматический револьверный станок является модификацией ручного станка.

Эти механически автоматизированные машины идеально подходят для массового производства, поскольку они повышают производительность на сокращение времени обработки.

Револьверные автоматы известны под разными именами:

• Для малых и средних токарных станков:
  • Винтовые автоматы
  • Винтовые станки
• Для больших токарных станков: 90 018
• Патроны
• Автоматические токарные патроны
• Автоматические патроны

Револьверный токарный станок с числовым программным управлением (ЧПУ)

Револьверные станки с числовым программным управлением или ЧПУ используют компьютерные программы для управления различными параметрами станка , такими как скорость подачи, скорость вращения шпинделя и движение револьверной головки.

Эта компьютерная система создает G-коды на основе цифрового дизайна.

Часто задаваемые вопросы

Револьверный токарный станок похож на другие токарные станки. Чтобы помочь вам лучше понять револьверные станки, я ответил на несколько вопросов ниже:

В чем разница между револьверным станком и обычным токарным станком?

Обычный токарный станок может одновременно удерживать только ОДИН режущий инструмент. Это может резко снизить производительность, поскольку вам придется выполнять задачи по настройке.

Револьверный токарный станок — это улучшенная версия обычных токарных станков. Возможность размещения нескольких инструментов вокруг револьверной головки значительно повышает производительность, поскольку можно выполнять несколько операций всего за один сеанс.

В чем разница между токарно-револьверным станком и токарным станком с двигателем?

Первое отличие, которое вы заметите, заключается в том, что токарно-винторезный станок может вмещать только четыре режущих инструмента, означает, что изначально требуется меньше времени для настройки.

Однако токарный станок с двигателем работает медленнее, что делает его неподходящим для массового производства.

Токарные станки с двигателями также требуют чрезвычайно квалифицированных рабочих для работы. В противном случае они также могут использовать револьверные головки с числовым программным управлением, чтобы операторы могли автоматически выбирать такие станки.

Между тем, револьверный токарный станок не имеет очень строгих требований к навыкам из-за существования полностью или полуавтоматических револьверных станков.

Токарный станок тоже дороже и крупнее.

Также чаще возникают проблемы с износом инструмента на токарном станке с двигателем.

В чем разница между токарным станком с револьверной головкой и токарным станком с токарным станком?

Токарно-револьверный и токарно-револьверный станок имеют много общего. На самом деле, некоторые люди используют «токарно-револьверный станок» и «токарно-револьверный станок» как синонимы.

Однако токарные станки с токарно-револьверной головкой довольно сильно отличаются от токарно-револьверных.

Во-первых, токарные станки могут иметь шестигранную, квадратную или круглую револьверную головку. Токарный станок тоже легче и быстрее.

Однако, по сравнению с токарно-револьверным станком, токарно-револьверный станок может работать только с заготовками меньшего размера — примерно вдвое меньше, чем размера заготовок, с которыми может справиться токарно-револьверный станок.

Токарный станок тоже не такой жесткий.

Это связано с тем, что сама инструментальная головка револьверного станка уже смонтирована над суппортом как единое целое. Но на токарных станках с токарным станком револьверная головка сначала устанавливается над ползунком, ДО ТОГО, как над седлом.

Какой двигатель используется для револьверного станка?

Револьверный токарный станок использует шаговый двигатель или серводвигатель .

Этот тип двигателя обладает впечатляюще высокой точностью оборотов и угла поворота, которые жизненно важны для точной работы с заготовкой.

Существуют ли другие варианты токарно-револьверных станков?

Да, есть несколько вариантов:

• Станок-монитор — Башня станка-монитора напоминала военные корабли класса «Монитор». По сути, это РУЧНЫЕ токарно-револьверные станки малого и среднего размера, используемые для обработки небольших заготовок.
• Токарно-револьверный станок с плоской револьверной головкой – Токарно-револьверный станок с плоской револьверной головкой является разновидностью горизонтально-револьверного станка. Здесь башня плоская, и в целом машина имеет лучшую жесткость.
• Токарный станок с полой шестигранной револьверной головкой – Как следует из названия, револьверная головка с шестигранной головкой полая. Основная идея здесь состоит в том, чтобы улучшить жесткость станка, позволив длинной части револьверной головки вращаться без выступа инструмента.
• Револьверные головки и револьверные головки задней бабки — Да, вы можете установить револьверные головки на токарные станки без револьверной головки, такие как токарные станки с двигателями, токарные станки для инструментальных цехов и настольные токарные станки.

Заключительные мысли

Более ранние токарные станки значительно улучшили благодаря добавлению револьверной головки.

Револьверные станки бывают разных видов — от вертикально-револьверного станка до токарного станка с ЧПУ. Однако самым старым и распространенным является токарно-карусельный станок.

Револьверная головка позволяет быстро и легко выполнять несколько операций резки, каждая из которых выполняется с помощью отдельного режущего инструмента. Это позволяет машине сократить время процесса изготовления изделий из металла.

Токарно-револьверный станок — Детали, работа и преимущества — Механические обходчики

Токарно-револьверный станок — это полуавтоматический токарный станок, который используется для серийного производства деталей токарного станка.
Усовершенствован токарным станком, выпущенным ранее, так как имеет шестигранную револьверную головку.
Шестигранная револьверная головка представляет собой индексируемый держатель инструмента, который может одновременно удерживать шесть инструментов. С помощью шестигранной револьверной головки можно быстро выполнять несколько операций резания с помощью различных режущих инструментов без необходимости замены или установки и удаления инструмента на токарном станке.
В токарно-револьверном станке инструмент может переключаться автоматически, что ускоряет и повышает эффективность производственных процессов. Револьверный токарный станок может перейти на другой режущий инструмент за несколько секунд, но на традиционном токарном станке человеку может потребоваться несколько минут, чтобы вручную сменить режущий инструмент.
Когда необходимо выполнить много операций и увеличить производительность, используется токарно-револьверный станок.

Приспособления для токарно-револьверного станка — упор прутка. ..

Включите JavaScript

Реклама

Револьверный токарный станок

Части револьверного станка:

1) Ноги:
В револьверном станке есть две ноги. Весь токарный станок токарно-револьверного станка находится на этих двух опорах. Эти опоры используются для переноски всей нагрузки машины. Эти ножки прикручены к полу, чтобы предотвратить любые вибрации в машине.

2) Кровать:
Кровать на двух ножках. Эта кровать сделана из чугуна, так как она должна выдерживать большие нагрузки и должна быть амортизирующей. Эта кровать изготовлена ​​методом литья.

3) Передняя бабка:
Весь передаточный механизм или приводной механизм этого токарного станка находится внутри передней бабки. У него есть шестерни, шкивы или двигатель, основанный на приводном механизме, используемом в токарном станке.

4) Шпиндель:
Это часть токарно-револьверного станка, которая вращает патрон. Он присутствует в передней бабке и вращается при зацеплении с шестернями, находящимися внутри передней бабки.

5) Патрон:
Патрон используется для удержания и вращения заготовки. Патрон крепится болтами к шпинделю и вращается при вращении шпинделя.
Этот патрон может быть двух типов: 3-х кулачковый или 4-х кулачковый. 3-х кулачковый патрон также известен как универсальный патрон.
3-кулачковый патрон известен как универсальный патрон, потому что, когда мы вставляем один инструмент в паз инструмента 3-кулачкового патрона, все 3 кулачка этого патрона начинают двигаться вместе, но в 4-кулачковом патроне мы должны вставить 4 инструмента в пазы, чтобы сдвиньте 4 челюсти вместе.
3-х кулачковый патрон используется для закрепления цилиндрических деталей, а 4-х кулачковый патрон может использоваться для крепления квадратных, шестиугольных и неправильных форм.

6) Муфта привода:
Используется для включения и выключения соединения между шестернями и шпинделем. При запуске шестерни и шпиндель отключены, но когда необходимо движение, шестерни и шпиндель могут быть включены с помощью приводной муфты.

6) Направляющие:
Направляющие — это заданный путь с прорезями, по которому перемещается каретка и седло.

7) Подающий стержень:
Подающий стержень обеспечивает точное продольное перемещение каретки. Каретка перемещается по подающему стержню и направляющим. Он называется подающим стержнем, потому что обеспечивает движение каретки.

8) Седло:
Седло может перемещаться влево и вправо по направляющим. В этом токарно-револьверном станке есть два седла. Одно седло предназначено для крепления стойки инструмента, а другое седло — для шестиугольной револьверной головки.

9) Поперечный салазок:
Поперечный салазок может перемещаться по станине перпендикулярно направлению движения седла. Этот поперечный салазок присутствует между стойкой инструмента и седлом в токарно-револьверном станке.

10) Инструментальная стойка:
Стойка для инструмента используется для удержания инструмента в токарно-револьверном станке. Он особенно используется для удержания одноточечного режущего инструмента. Этот инструментальный пост может перемещаться горизонтально влево или вправо. Он также может перемещаться по кровати с помощью поперечной направляющей. Он может перемещаться с помощью маховика или может перемещаться автоматически.

8) Рычаг сцепления:

Реклама

Рычаг сцепления присутствует в передней бабке. Он используется для сцепления и расцепления приводного механизма со шпинделем. Эта шестиугольная башня находится над седлом, которое может двигаться на

9) Шестигранная револьверная головка:
Шестигранная револьверная головка используется для удержания различных инструментов для различных операций с заготовкой. Шестиугольной револьверной головкой она называется потому, что в ней можно одновременно держать 6 инструментов. В этом токарном станке он устанавливается непосредственно на седло. Эта шестиугольная револьверная головка также присутствует в токарном станке с токарным станком, но между седлом и шестиугольной револьверной головкой присутствует ползун.

В отличие от простого токарного станка, этот токарно-револьверный станок не имеет задней бабки .

Работа револьверного станка:

Сначала заготовка, которой нужно придать желаемую форму и размер, удерживается в патронах. Эти патроны управляются гидравлически или пневматически.
После этого все инструменты помещаются в соответствующие отверстия шестигранной револьверной головки.
Затем патроны вращаются за счет вращения шпинделя. Когда патрон вращается, заготовка, прикрепленная к патронам, также вращается, а шестигранная револьверная головка перемещается к вращающейся заготовке за счет перемещения седла.
Эта шестигранная инструментальная головка может вращаться, и при ее вращении требуемый инструмент направляется к заготовке.
После того, как требуемый инструмент обращен к заготовке, инструмент приводится в контакт с заготовкой и выполняется требуемая операция.
После завершения одной операции с помощью инструмента другой инструмент выдвигается для выполнения различных операций путем вращения шестигранной револьверной головки.
В ручном токарно-револьверном станке необходимый инструмент приводится в действие непосредственно путем вращения револьверной головки оператором, а в автоматическом револьверном токарном станке
револьверная головка после завершения каждой операции приводится в исходное положение, а инструменты индексируются автоматически.

Типы револьверных станков:

В зависимости от ориентации револьверные станки делятся на два типа:
1) Горизонтальный револьверный станок  — В горизонтальном револьверном станке ориентация шестиугольной револьверной головки и заготовки является горизонтальной.
2) Вертикальный револьверный станок  – В вертикальном револьверном станке шестигранная револьверная головка и заготовка имеют вертикальную ориентацию. Заготовка удерживается на горизонтальном столе токарного станка, а ось заготовки и патрона вертикально перпендикулярны столу токарного станка.

В зависимости от метода управления револьверные станки делятся на 4 типа:

1) Ручной револьверный токарный станок:
Ручной револьверный токарный станок является первым револьверным токарным станком в порядке исторического появления. Термин «револьверный станок» без указания типа понимается как относящийся к этому типу. Этот тип токарно-револьверного станка требует некоторого количества ручного труда для своей работы.

2) Автоматический револьверный токарный станок (механический):
После ручного револьверного станка был разработан автоматический револьверный станок, который еще больше сократил обязанности оператора, а также повысил производительность. Эти токарно-револьверные станки могут выполнять множество циклов обработки деталей без вмешательства человека.
