Резьба bspt и npt: Переходники и адаптеры BSP NPT

BSPP против BSPT против разницы резьбы R и Rc — Знания

Aug 27, 2019

BSPP против BSPT против R и Rc — это различные применения адаптеров. BSPP — параллельная резьба / whitworth, BSPT, R и RC — коническая резьба, но RC — внутренняя резьба BSPT. BSPP и BSPT (в большинстве случаев) имеют разные резьбы на дюйм (TPI) (и, следовательно, шаг).

Внешняя коническая резьба BSPT будет сопряжена с внутренней резьбой BSPT или BSPP, поэтому в этом случае BSPT может соответствовать BSPP.

Соединения BSPT

BSPT (британская стандартная трубная резьба) похожа на NPT за исключением одного важного различия. Угол поперек боковых сторон резьбы (если вы разрезали фитинг пополам и измерили угол от корня до гребня к корню) составляет 55 градусов, а не 60 градусов, как для NPT. Таким образом, мужчина NPT будет вписываться в фитинг BSPT или наоборот, но они не будут герметизировать. Это популярный фитинг в Китае и Японии, но очень редко используется в Северной Америке, если только оборудование, к которому он прикреплен, не было импортировано. Резьбовой герметик необходим для уплотнения охватывающего и охватывающего фитингов. Ralston Instruments имеет адаптеры как для адаптеров BSPT для мужчин, так и для адаптеров BSPT для женщин.

Соединения BSPP

BSPP (британская стандартная параллельная труба) наиболее популярна в Великобритании, Европе, Азии, Австралии, Новой Зеландии и Южной Африке. Это фитинг с параллельной резьбой, в котором используется уплотнительное уплотнительное кольцо для уплотнения. Это кольцевое кольцевое уплотнение зажато между буртиком на охватывающем фитинге и лицевой стороной охватывающего фитинга и сжимается на месте. Манометры BSPP имеют более длинную наружную резьбу и используют медную раздавливающую шайбу, которая зажата между нижней частью охватываемого фитинга и нижней частью отверстия BSPP с внутренней резьбой, образуя герметичное уплотнение. Для формирования уплотнения не требуется резьбовой герметик.

BSPT — это британская стандартная коническая труба для труб и конической резьбы, также называемая R, R = BSPT = PT.

Коды нитей и стандарты, относящиеся к нитям BSP:

G — дюймовая трубная резьба (стандарт: BS 2779, BS EN ISO 228-1, ISO 7-1)

BSPP — дюймовая трубная резьба (стандарт: BS 2779, BS EN ISO 228-1, ISO 7-1)

BSPT — дюймовая коническая трубная резьба (стандарт: BS 21, BS EN 10226-1, ISO 7-1)

R (Rp, Rs, Rc, R1, R2) — дюймовая коническая трубная резьба (стандарт: BS 21, BS EN 10226-1, ISO 7-1, DIN 2999)

R поток конкретно следующим образом:

Rp — дюймовая герметичная цилиндрическая внутренняя резьба

RS — дюймовая герметичная цилиндрическая наружная резьба

Rc — дюймовая герметичная коническая нить

R1 — Императорский уплотнитель конуса с наружной резьбой, а Rp с использованием, то есть, Rp / R1 «колонка / конус» посадки

R2 — Императорский уплотнитель конуса наружной резьбы, а Rc с использованием, то есть Rc / R2 конуса / конуса с

Камлок тип D DIXON — розетка х внутренняя резьба BSP и NPT

Тел. /факс: 8 (499) 677-62-61

e-mail: info@dixonvalve.ru

Какая печать вам нужна?

В промышленных системах напорных трубопроводов используются различные типы трубной резьбы в зависимости от размера системы, окружающей среды и географического района. Подобно метрической и имперской системам измерения, существуют региональные стандарты и предпочтения в зависимости от отрасли.

На трубную резьбу распространяются два набора стандартов: Национальная трубная резьба (NPT) и Британский стандарт на трубную резьбу (BSP). Эти стандарты определяют типы резьбы, используемые для соединения и герметизации трубных фитингов.

• • Краткая история стандартов на трубопроводную арматуру
  • Важность трубной резьбы
  • Что такое резьба NPT?
  • Что такое резьба BSPT?
  • Как отличить NPT от BSP
  • Как измерить резьбу

Краткая история стандартов на трубопроводную арматуру

С конца 1700-х до середины 1800-х годов промышленная революция стала катализатором установления стандартов во всех отраслях. Традиционные способы производства перешли к новым, в значительной степени механизированным методам производства, что потребовало новых правил. Поскольку детали изготавливались и отправлялись через континенты и океаны, стал необходим стандарт резьбы, чтобы избежать несовместимых деталей.

В 1841 году британский инженер Джозеф Уитворт создал конструкцию резьбы, которая была принята многими британскими железнодорожными компаниями и быстро стала стандартом для всех резьб в Соединенном Королевстве. В то время она была известна как британская стандартная система Уитворта.

Стандарт Уитворта широко использовался в Великобритании и США в 1860-х годах, но не получил всеобщего признания. В 1864 году американский инженер Уильям Селлерс представил собственную конструкцию резьбы, чтобы положить конец широко распространенной несовместимости между американскими производителями. После того, как резьба Селлерса использовалась для железнодорожных работ, выполняемых по государственным контрактам, его конструкция стала стандартом США для винтовой резьбы.

Сегодня мы должны поблагодарить Whitworth и Sellers за стандарты трубной резьбы BSP и NPT соответственно. Географическое происхождение трубопроводной системы или ее частей по-прежнему определяет используемый стандарт резьбы; Американские производители стандартизируют свою резьбу в соответствии со стандартами NPT, в то время как Великобритания и большинство других стран придерживаются стандартов BSP.

Важность трубной резьбы

Резьбовые соединения труб обеспечивают герметичность систем, по которым проходят жидкости, газы и пар. Резьба находится на концах труб и на фитингах, таких как муфты, колена и тройники, и может быть изготовлена ​​из стали, латуни, бронзы, чугуна и пластика, такого как нейлон и ПВХ.

Резьбовые соединения подразделяются на прямые (или параллельные) или конические , в которых один конец резьбового соединения уже другого. Конические трубные соединения используются в самых разных отраслях промышленности, включая электростанции, химическую, нефтегазовую, обрабатывающую промышленность и судоходство.

Стандарты NPT делятся на две категории: National Pipe Tapered (также NPT) и National Pipe Straight (NPS). Точно так же стандарты BSP разделены на конические (BSPT) и параллельные (BSPP).

Что такое резьба NPT?

В соответствии с оригинальной конструкцией Уильяма Селлерса резьба NPT разделена под углом 60 градусов и имеет сглаженные вершины и впадины. Соединения могут иметь одинаковые размеры по всей длине резьбы ( прямые ) или суженные к концу.

Примеры конических (L) и прямых (R) фитингов. Крупный план фитинга NPT. Коническая резьба

NPT является наиболее распространенным типом резьбы для систем давления в США и Канаде. Коническая резьба предпочтительнее, потому что она создает лучшее уплотнение, что особенно важно в условиях высокого давления.

В конических соединениях фитинг с наружной резьбой (MNPT) имеет резьбу, которая фиксируется в фитинге с внутренней резьбой (FNPT), а затем натягивает фитинг с внутренней резьбой до тех пор, пока сила между ними не сможет противостоять давлению среды, проходящей по трубам.

Трубные фитинги с внутренней (L) и наружной (R) резьбой NPT.

Одной из проблем конструкции конической резьбы является то, что чрезмерное затягивание или недостаточное смазывание могут привести к заеданию или износу, вызванному трением между двумя поверхностями. Поэтому важно использовать смазку, например, вазелин или силиконовый спрей.

Резьбовой герметик также необходим для обеспечения герметичности соединений, но будьте осторожны, чтобы не перетянуть соединение, так как это может привести к утечке среды вокруг герметика.

Что такое поток NPS?

NPS, или прямая резьба National Pipe, имеют те же характеристики, что и коническая резьба Sellers, за исключением того, что они сохраняют тот же диаметр от заплечика (основания) до кончика. Для прямой трубной резьбы требуется уплотнительное кольцо или прокладка для создания герметичного уплотнения. Хотя можно добиться эффективного уплотнения при смешивании конических соединений NPT и NPS, они не считаются совместимыми и могут привести к утечкам из соединения труб.

Хотя резьба NPS не обеспечивает такого герметичного уплотнения, как коническая резьба, ее часто используют для соединения двух поверхностей различной толщины. Соединения с прямой резьбой позволяют гайке свободно перемещаться вверх и вниз по соединению, в то время как коническая резьба плотно фиксируется на месте.

Что такое резьба BSPT?

Коническая трубная резьба Британского стандарта является стандартной конструкцией для большинства конических резьб в мире. Диаметр наиболее широк в плече соединения и сужается к кончику. Нити расположены под углом 55 градусов с закругленными вершинами и впадинами.

Внутренняя (слева) и наружная (справа) трубные фитинги BSPT. Крупный план фитинга BSPT.

В отличие от конических соединений NPT, оба фитинга в соединении BSPT не обязательно должны быть коническими. Например, фитинг с внутренней резьбой может быть конусообразным, а штуцер прямым. В любом случае в соединениях BSPT необходимо использовать резьбовой герметик. Коническое соединение NPT иногда подходит к фитингу BSPT или наоборот, но они не создают эффективного уплотнения.

Что такое резьба BSPP?

Трубная параллельная резьба Британского стандарта является прямым эквивалентом резьбы BSPT. Для соединений BSPP требуется приклеенное уплотнительное кольцо, которое вставляется между заплечиком охватываемого фитинга и лицевой стороной (отверстием) охватывающего фитинга.

Внутренняя (L) и наружная (R) трубные фитинги BSPT с вклеенным уплотнительным кольцом между ними.

В отличие от других соединений, для соединения BSPP не требуется резьбовой герметик.

Как отличить резьбу NPT от резьбы BSP

Хотя разница между прямой и конической резьбой очевидна невооруженным глазом, гораздо труднее (почти невозможно) отличить фитинг NPT или BSP на глаз .

Если вы не уверены, с каким типом фитинга вы работаете, вам понадобится калибр для измерения углов резьбы. Фитинги NPT будут иметь резьбу с расширением 60 градусов, в то время как резьба BSP будет иметь расширение 55 градусов.

Ручной измеритель шага резьбы.

Используйте эту таблицу, чтобы легко сравнить NPT и BSP.

Как измерять резьбу

Независимо от того, работаете ли вы с фитингами NPT или BSP, вы, как правило, сможете определить разницу между коническими и прямыми соединениями. Однако, если фитинг очень маленький или имеет тонкий конус, вы не сможете определить, какой именно.

Чтобы определить тип резьбы, выполните следующие действия:

1. С помощью штангенциркуля измерьте наружный диаметр (НД) первой полной резьбы, следующей за кончиком соединения.
2. Начиная с кончика, отсчитайте четыре нити.
3. Измерьте диаметр четвертой резьбы.
4. Измерьте диаметр последней полной резьбы перед буртиком соединения.
5. Если диаметр остается прежним, это прямое резьбовое соединение.
6. Если диаметр увеличивается от первого витка к последнему витку (наружная резьба) или уменьшается от первого к последнему витку (внутренняя резьба), это соединение с конической резьбой.

Измерьте первый, четвертый и последний диаметры резьбы, чтобы определить шаг.

Чтобы определить шаг соединения (или степень его конусности), подсчитайте количество витков резьбы в 1-дюймовом пролете. Когда у вас будет это число и ваши измерения, вам понадобится диаграмма размера сделки, чтобы перевести их — подходящие размеры классифицируются по размеру сделки, а не по их фактическим размерам. Например, ½” NPT не обязательно имеет диаметр точно ½”.

Чтобы определить размер соединения с прямой резьбой, просто измерьте его диаметр на четвертой резьбе и сверьтесь с таблицей размеров.

Таблица размеров сделок NPT

Таблица размеров сделок BSP

Есть вопросы? Позвоните в Gemini Valve по телефону

. Обычно NPT используется для соединений клапанов в США. Иногда NPT используется в других странах, но BSPT распространяется на многие европейские резьбовые клапаны. Для больших объемов заказов Gemini Valve изготовит клапаны BSPT на заказ, но NPT гораздо более популярен и распространен.

Если у вас есть дополнительные вопросы о соединениях клапанов или вы хотите запросить расценки, свяжитесь с нами сегодня. Член команды Gemini Valve будет рад обсудить связи для вашего следующего проекта.

Основные отличия резьбы BSPP или Gas, BSPT и NPT

На протяжении 19 века, когда производителю требовалось соединение для гидравлических или пневматических контуров, он шел в мастерскую и решал ее наиболее удобным для него способом. В результате в каждом доме использовался разный тип резьбы или соединения, что создавало большую проблему несовместимости .

Так было до тех пор, пока на сцене не появился английский инженер-механик сэр Джозеф Уитворт. Резьба Whitworth , которую мы используем до сих пор, была предложена для решения существующей проблемы несовместимости. Этот тип резьбы был выбран в качестве стандарта для соединения труб , потому что, когда одна из его резьб была срезана, она стала самоуплотняющейся резьбой, что сделало ее резьбой BSP (или британской стандартной трубной резьбой).

Действительно, на другом берегу пруда был установлен другой стандарт, на этот раз Уильямом Селлерсом, для использования гаек, втулок и болтов. Его изобретение, Резьба NPT (американская N национальная P ipe T aper Thread) стала американским стандартом.

Итак, мы подошли к нашим дням, когда мы управляем различными стандартами на международном уровне с похожими приложениями. Эта смесь аббревиатур затрудняет реальное понимание характеристик каждого типа резьбы и, следовательно, того, чем они отличаются друг от друга, совместимы они или несовместимы и т. д.

Вот почему мы подготовили эту статью, в которой мы уточнить раз и навсегда0039 все различия и совместимости между резьбами BSPP (или Gas), BSPT и NPT.

Приступим к делу.

Европейский стандарт: BSP.

BSPP или газовая резьба.

Мы начинаем говорить о резьбе BSP , которая, как мы уже говорили во введении, представляет собой резьбу системы Уитворта и, следовательно, основана на резьбе с углом 55 градусов. Это стандарт, принятый во всем мире (кроме Северной Америки) для соединения и уплотнения труб и фитингов путем соединения внешней резьбы (наружная) с внутренней резьбой (внутренняя).

В потоках BSP, , мы можем различать два разных потока , и здесь начинается вечеринка:

• Параллельные потоки : также называемые прямыми потоками. Эти резьбы имеют постоянный диаметр , обычно известный как параллельная резьба. Эти резьбы называются BSPP или Gas (помните, что буква P на конце, как правило, означает параллельную, чтобы отличить ее от конической резьбы).
• Коническая резьба : в этих резьбах диаметр не является постоянным, поэтому он увеличивается или уменьшается по мере увеличения длины резьбы. Этот тип называется BSPT.

Таким образом, в случае с резьбой BSPP идея для ясности состоит в том, что как наружная, так и внутренняя резьба всегда представляют собой параллельные резьбы , т. е. обе они собраны с одной и той же цилиндрической резьбой. В этих сборках рекомендуется добавлять в стык какой-либо герметизирующий материал.

Вот некоторые из основных правил, которые следует учитывать для этого типа резьбы.

Интересующие стандарты для резьбы BSPP или Gas (G):

Для резьбы Whitworth стандарты сгруппированы по-разному в зависимости от типа уплотнения их резьбы. Для резьбы BSPP или газовой резьбы , где уплотнение должно быть обеспечено другими способами, случаи охватываются DIN ISO 228/1 и эквивалентными стандартами:

• EN ISO 228-1 : Трубная резьба для соединений без уплотнения резьбы (соответствует DIN 2999 Rp). Этот стандарт заменил DIN 259 (Цилиндрическая резьба Витворта – внутренняя и наружная резьба). Внутренняя и внешняя резьбы будут параллельными цилиндрическими и обозначены буквой G (бывший DIN 259).Р). Внутренняя резьба идентична ISO7-1).
• ISO 7.1 : Обозначение в соответствии с ISO 7-1 (EN 10226-1) R для наружной (внешней) резьбы и Rp и Rc для внутренней (внутренней) резьбы, Rp для цилиндрической и Rc для конической .
• BS 2779 : британский стандарт для параллельных труб («Резьба для труб и фитингов без уплотнения резьбы»), замененный стандартом ISO 228. и параллельные внешние потоки.

Резьба BSPT.

Как мы только что объяснили, говоря о параллельной резьбе, BSPT представляет собой коническую резьбу . То есть диаметр резьбы изменяется по длине резьбы. Разницу в форме между параллельной резьбой и конической резьбой можно увидеть на следующем рисунке:

В противном случае используется тип резьбы Витворта и, следовательно, сохраняется угол резьбы 55 градусов. В этом случае уплотнение производится за счет давления между витками резьбы , поэтому, если используются конические патрубки и патрубки, нет необходимости использовать дополнительный уплотнительный материал.

Вот основные правила, которые необходимо учитывать.

Интересующие стандарты для резьбы BSPT:

Для резьбы BSPT , где давление резьбы создает уплотнение, случаи рассматриваются в стандартах ISO 7/1 – DIN 2999 и BS 21.

• EN 10226-1 : Трубная резьба для плотных соединений (соответствует DIN 2999 Rp).
• ISO 7.1 : Обозначение в соответствии с ISO 7-1 (EN 10226-1) R для наружной (внешней) резьбы и Rp и Rc для внутренней (внутренней) резьбы, Rp для цилиндрической и Rc для конической.
• BS 21 : британский стандарт для параллельных труб («Резьба для труб и фитингов с резьбой»), замененный ISO 228. Внутренняя резьба может быть цилиндрической или конической и обозначается буквами Rp или Rc. Наружная резьба будет конической и представлена ​​R.
• DIN 2999 : определяет основные размеры трубной резьбы Уитворта для параллельной внутренней и конической наружной резьбы. Внутренняя внутренняя резьба должна быть параллельной и обозначаться аббревиатурой Rp (идентично ISO 228-1, обозначенной буквой G). Внешняя резьба будет конической и будет представлена ​​R.
• JIS B0203 : Соединения JIS японского происхождения, но взаимозаменяемы с резьбой BSPT, поскольку имеют ту же конструкцию и размеры.

Совместимы ли резьбы BSPP и BSPT?

Выяснив, к какому типу резьбы относится каждая из них и в чем их отличия, давайте посмотрим, как можно собрать эти нити, в связи с чем часто возникает путаница. Золотое правило простое: конусообразная мужская часть может соответствовать конусообразной или параллельной самке.

То есть наружная резьба BSPT (коническая) подходит как для внутренней резьбы BSPT (конической), так и для внутренней резьбы BSPP (параллельной), поскольку конус наружной резьбы одинаково подходит для цилиндрической резьбы. В случае использования конического метчика на параллельной охватывающей муфте рекомендуется использовать уплотнительный материал для обеспечения герметичности соединения.

Однако наружная резьба BSPP (параллельная) подходит только для внутренней цилиндрической (BSPP) резьбы, так как ее нельзя будет установить в коническую выемку.

Все это отражено на следующем рисунке:

Американский стандарт: NPT

Как упоминалось во введении, хотя резьба BSP стала признанным стандартом за пару десятилетий до этого, американцу Уильяму Селлерсу удалось получить этот тип резьба, принятая как та, которая используется в большинстве общественных работ и на железных дорогах. В итоге сегодня наиболее широко используемый тип резьбы в США и Канаде . Резьба

NPT отличается от резьбы BSP углом зуба, который составляет 60 градусов вместо 55, и более выраженными кромками. Еще одно отличие заключается в шаге: резьба NPT имеет 11,5 витков на дюйм, а резьба BSP — 11 витков на дюйм.

Резьба NPT сужается как во внутренней, так и во внешней резьбе , хотя существуют варианты, которые мы объясним ниже . Резьба NPT совместима только с другими резьбами NPT.

Следует учитывать, что резьба NPT сама по себе не обеспечивает герметичности, поэтому рекомендуется наносить на отвод какой-либо уплотнительный материал, например, тефлоновую ленту или резьбовой герметик.

На следующем рисунке показаны различия в форме резьбы BSPP, BSPT и NPT:

С точки зрения обозначений можно найти разные названия для обозначения наружной или внутренней резьбы NPT:

• Наружная резьба NPT : MPT (наружная трубная резьба), MNPT или NPT(M)
• Внутренняя резьба NPT : FPT (внутренняя трубная резьба), FNPT или NPT(F)

Существуют также различные варианты резьбы NPT , что еще больше все усложняет. Среди всех них важно выделить следующие:

• NPT : как мы уже говорили, стандартная американская резьба. Он имеет коническую форму и требует использования уплотнительного материала, такого как лента из ПТФЭ.

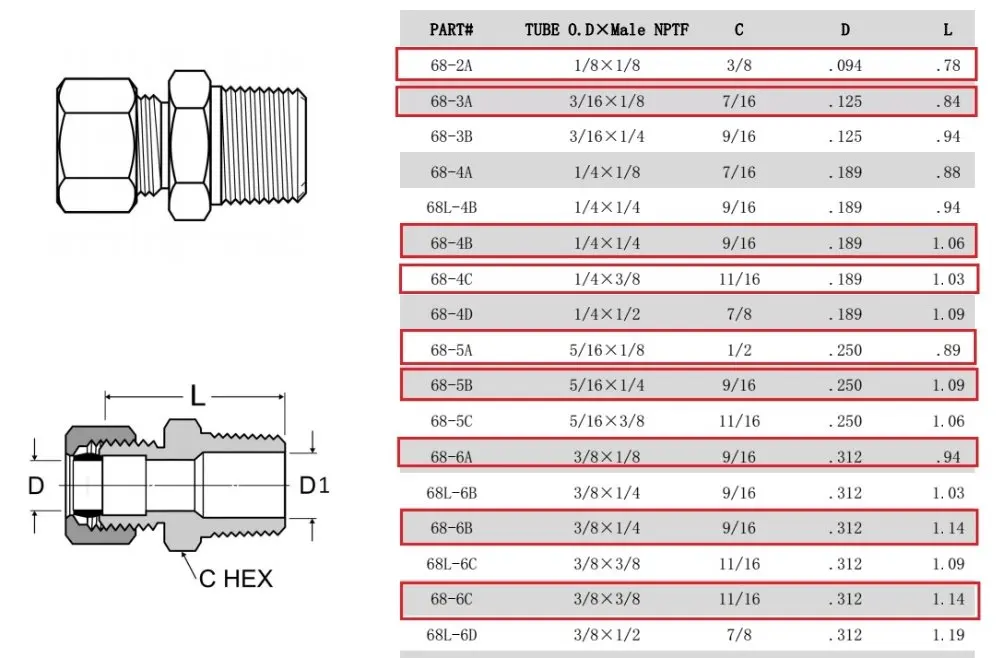

• NPTF : этот вариант включает букву «F» в номенклатуре, которая относится к топливу. Отличается от NPT размерами гребней и впадин резьбы, из-за чего они мешают в момент затяжки. Благодаря этому резьба NPTF обеспечивает водонепроницаемое соединение без использования герметиков , что является ее основной характеристикой.
• NPS : другой вариант этой резьбы — NPFS (National Pipe Straight Fuel — National Pipe Straight Fuel — Parallel Pipe Thread), также называемый просто NPS. Этот тип резьбы, в отличие от предыдущих, представляет собой параллельную резьбу . Он используется для внутренней резьбы, так что наружная резьба NPTF может быть навинчена на NPFS для обеспечения хорошего механического соединения с гидравлическим уплотнением.

Совместимы ли резьбы NPT, NPTF и NPS?

ДА! Резьбы NPT и NPFT совместимы друг с другом . Обычно существует посадка с натягом между основанием и вершиной на большем или меньшем диаметре резьбы, в зависимости от того, где расположена резьба NPTF. Кроме того, если смешать НПТ и НПТФ, необходимо будет использовать уплотнительный материал для обеспечения герметичности соединения.

Что касается резьбы NPTF и NPS (или NPFS), как мы сказали выше, их можно комбинировать, используя наружную резьбу NPTF (с конической резьбой) на внутренней резьбе NPS, обеспечивая герметичное соединение. В любом случае сочетание параллельной резьбы и конической резьбы не является идеальным союзом, хотя они часто используются.

Совместимы ли потоки NPS и BSP?

Теперь, когда мы обсудили эти два стандарта, давайте посмотрим, какие существуют между ними совместимости и несовместимости.

Резьбы BSP и NPT не взаимозаменяемы , так как они имеют разные углы наклона и фланга.

Попытка соединить наружную резьбу NPT с внутренней резьбой BSPP приведет к блокировке соединения в течение нескольких оборотов. Если будет предпринята попытка соединить вилку NPT с вставкой BSPT, вилка подойдет больше, но соединение также застрянет.

В этих случаях из-за разницы в форме резьбы произойдет спиральная утечка .

Как и в предыдущих случаях, мы оставляем здесь правила, применимые к NPT

Интересующие стандарты для резьбы NPT:

• ANSI/ASME B1.20.1 : содержит спецификации для резьбы NPT, заменяя исходный ANSI B2.1.
• ANSI B20.3 : содержит спецификации резьбы NPTF, заменяя исходный ANSI B2.2.
• ANSI B.20.5 : содержит спецификацию калибров для проверки резьбы NPTF.

Не можете найти нужную арматуру?

Мы надеемся, что эта статья помогла вам решить ваши сомнения относительно этих типов соединений и их возможных комбинаций и несовместимостей.
