Резьба npt и bspt: что это такое, таблица размеров, главные отличия от BSP

Різьбові перехідники, NPT — зовнішня різьба — BSP — внутрішня різьба — форма Б, Нержавіюча сталь — купити за найкращою ціною в Києві від компанії «Гидропресс Силовая Гидравлика, ООО»

NPT — Male with 60°-Cone
BSP — Female

Характеристики

Інформація для замовлення

В чем разница между резьбой BSPT и NPT?

Основное различие между британской стандартной трубной конической резьбой и национальной трубной конической резьбой заключается в том, что резьба NPT имеет внутренний угол 60 градусов по сравнению с входным углом 55 градусов на резьбе BSPT. Резьба NPT также имеет сглаженные вершины и впадины, называемые формой Продавца, а резьба BSPT имеет закругленные вершины и впадины, называемые формой Витворта.

Уплотнение NPT — наиболее широко используемое уплотнение в США и Канаде для калибровки давления. Коническая наружная резьба NPT входит в переходник с внутренней резьбой NPT таким образом, что при затягивании уплотнения сила, создаваемая между фитингами, может выдерживать давление.

BSPT, с другой стороны, является наиболее часто используемым потоком в других странах. Для правильной герметизации соединения BSPT потребуется герметик для резьбы.

Похожие посты

В чем разница между винтом и болтом?

Как отремонтировать наружный смеситель с оборванной резьбой?

В чем разница между колодезной и городской водой?

В чем разница между утком и основой?

Другие интересные посты

Какие домашние средства избавления от блох?

Как долго вы готовите жаркое в конвекционной печи?

Как удобрять ель колорадскую голубую?

Каковы стандартные размеры утешителя королевского размера?

Что измеряет вольтметр?

Как избавиться от баллона с пропаном?

Как удалить царапины с пластика?

Можете ли вы по-прежнему использовать треснувшую вставку CrockPot?

Можно ли использовать краску для классной доски вне помещения?

Как пользоваться тахометром?

Как запрограммировать термостат Honeywell?

Как кактус опунции адаптирован к жизни в пустыне?

Что такое Walther Glass?

Каковы основные ингредиенты средства для чистки унитазов The Works?

В чем разница между стилями резьбы BSP и NPT?

BSP (British Standard Pipe) и NPT (National Pipe Taper) — два самых популярных типа резьбы в мире. Хотя метрические фитинги DIN и JIC более популярны, BSP и NPT занимают значительную часть рынка в конкретных применениях. В качестве резьбы международного стандарта для соединения фитингов и труб резьба BSP популярна прежде всего в Англии и других странах Содружества, в то время как резьба NPT является преобладающей трубной фитингом в Северной Америке.

Хотя они одинаково подходят для соединения фитингов и труб, между формами их резьбы есть существенные различия, и они не взаимозаменяемы.

• Резьба BSP закруглена в вершинах и впадинах и имеет угол резьбы 55 градусов
• Резьба NPT заострена в вершинах и впадинах с углом резьбы 60 градусов

Параллельная резьба BSPP и коническая резьба BSPT

Существует два типа резьбы BSP: параллельная BSPP и коническая BSPT.

Резьба BSPP иногда упоминается как «G» или газовая резьба. Их часто называют прямой резьбой из-за их постоянного диаметра и параллельной формы резьбы с одинаковой шириной по длине фитинга. Рекомендуется использовать герметик, так как охватываемые и охватываемые гидравлические фитинги БСПП имеют одинаковую цилиндрическую резьбу. При правильной сборке они могут выдерживать значительное давление и высокие температуры.

BSPP обычно используются на концах шлангов, переходниках или портах и ​​фиксируются уплотнительными кольцами, стопорными или клеевыми кольцами. Эти склеенные кольца вдавливаются между лицевой стороной охватывающей части и буртиком охватываемого фитинга, обеспечивая герметичное уплотнение. Манометр BSPP имеет более длинную наружную резьбу и включает в себя медную раздавливающую шайбу, которая устанавливается между дном отверстия с внутренней резьбой BSPP и отверстием с наружной резьбой.

Были попытки вставить охватываемую форму NPT в охватывающую форму BSPP, потому что они иногда кажутся похожими на первый взгляд. Однако неодинаковый шаг вызовет смещение резьбы, что приведет к утечке и выходу из строя под давлением.

BSPT обозначаются как резьба «R». Диаметр их конической резьбы варьируется по длине и уплотнению с помощью вклеенного кольца, хотя также рекомендуется использовать резьбовой герметик для обеспечения герметичного уплотнения.

Британский стандарт трубы Конические фитинги и переходники обычно используются для посадки в обработанную точечную поверхность, которая «лицом» обращена к заготовке с гладкой, плоской, точно расположенной поверхностью.

Коническая резьба обычно обеспечивает герметичное уплотнение, когда наружная и внутренняя резьбы заклинивают и сжимаются вместе, создавая прочное герметичное соединение.

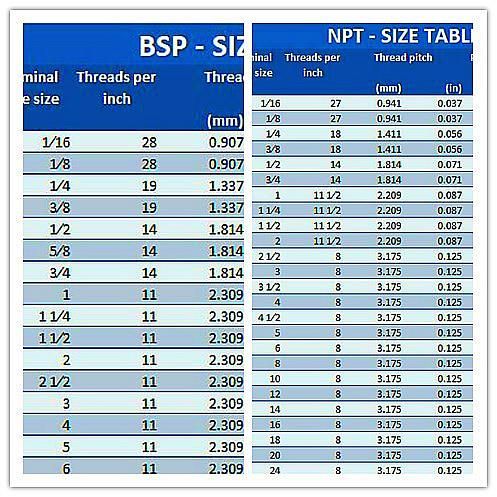

Резьба фитингов BSP измеряется в номинальных размерах в резьбах на дюйм. А фитинги и переходники с параллельной резьбой BSPP являются наиболее популярным типом в Великобритании и странах Содружества, за исключением Канады, которая в основном использует североамериканскую норму трубной резьбы для трубных фитингов.

Хотя резьба BSPP более популярна, оба типа резьбы BSPP и BSPT используются в гидравлических устройствах тяжелого оборудования, нефтегазового и промышленного оборудования.

NPT и NPTF (National Pipe Taper Fuel)

Обычно используемые в сантехнике, фитинги NPT также очень эффективны в гидравлической и газовой транспортировке.

Формы резьбы NPT и NPTF почти идентичны, однако NPT представляет собой трубную резьбу общего назначения, для обеспечения герметичности которой требуется резьбовой герметик. В то время как резьба NPTF обеспечивает эффективное герметичное механическое уплотнение без необходимости использования герметика. Фитинги

NPT изначально были разработаны для водопроводных труб низкого давления 60 фунтов на квадратный дюйм. Однако они получили известность в гидравлических системах низкого давления. Несмотря на это, они относятся к более распространенным применениям, даже при использовании герметика для резьбы, из-за их склонности к утечке при более высоком давлении, чем у большинства других типов соединений. Хотя фитинги NPT являются хорошим выбором для многих стандартных применений, чрезмерная затяжка может стать проблемой и увеличить вероятность утечки, так как это может привести к растрескиванию порта с внутренней резьбой. Это особенно важно при повторном использовании и повторной затяжке существующего соединения. Гораздо безопаснее заменить фитинг с нормальной трубной резьбой, чем рискнуть перетянуть существующее соединение.

Заключение

И BSP, и NPT используются в самых разных отраслях промышленности, включая нефтегазовую промышленность, электростанции, производство, химическую обработку и судостроение. Например, во многих приложениях на рынке нефти и газа используются фитинги NPT, в то время как BSP распространены в судовых системах, работающих под давлением. При изготовлении каждого типа фитингов используется широкий спектр материалов: от латуни до углеродистой стали и нержавеющей стали.

Источники включают:

• Arthur Harris & Company
• Клапан Близнецы
• Инструменты Ральстон
• Красная жидкость
• Роуз

Этот блог представляет собой выдержку из нашего BluPrint — «Когда использовать соединения и приложения BSP, JIC, Thrust-Wire и Face Seal». Нажмите здесь, чтобы загрузить бесплатный BluPrint.

Основные отличия резьбы BSPP или Gas, BSPT и NPT

На протяжении 19 века, когда производителю требовалось соединение для гидравлических или пневматических контуров, он шел в мастерскую и решал ее наиболее удобным для себя способом. В результате в каждом доме использовались разные типы резьбы или соединения, что создавало большую несовместимость проблема.

Так было до тех пор, пока на сцене не появился английский инженер-механик сэр Джозеф Уитворт. Резьба Whitworth , которую мы используем до сих пор, была предложена для решения существующей проблемы несовместимости. Этот тип резьбы был выбран в качестве стандарта для соединения труб , потому что, когда одна из его резьб была срезана, она стала самоуплотняющейся резьбой, что сделало ее резьбой BSP (или британской стандартной трубной резьбой).

Действительно, на другом берегу пруда был установлен другой стандарт, на этот раз Уильямом Селлерсом, для использования гаек, втулок и болтов. Его изобретение, резьба NPT (American N ational P ipe T aper Thread), стало американским стандартом.

Итак, мы подошли к нашим дням, когда мы управляем различными стандартами на международном уровне с похожими приложениями. Эта смесь аббревиатур затрудняет реальное понимание характеристик каждого типа резьбы и, следовательно, того, чем они отличаются друг от друга, совместимы они или несовместимы и т. д.

Именно поэтому мы подготовили эту статью, в которой раз и навсегда разъясняем все различия и совместимости между резьбами BSPP (или Gas), BSPT и NPT.

Приступим к делу.

Европейский стандарт: BSP.

BSPP или газовая резьба.

Мы начинаем говорить о резьбе BSP , которая, как мы сказали во введении, является резьбой системы Уитворта и, следовательно, основана на резьбе с углом 55 градусов. Это стандарт, принятый во всем мире (кроме Северной Америки) для соединения и герметизации труб и фитингов путем соединения наружной резьбы (наружная) с внутренней резьбой (внутренняя).

В потоках BSP, , мы можем различать два разных потока , и здесь начинается вечеринка:

• Параллельные потоки : также называемые прямыми потоками. Эти резьбы имеют постоянный диаметр , широко известный как параллельная резьба. Эти резьбы называются BSPP или Gas (помните, что буква P на конце, как правило, означает параллельную, чтобы отличить ее от конической резьбы).
• Коническая резьба : в этих резьбах диаметр непостоянен, поэтому он увеличивается или уменьшается по мере увеличения длины резьбы. Этот тип называется BSPT.

Таким образом, в случае с резьбой BSPP идея для ясности состоит в том, что и наружная, и внутренняя резьба всегда представляют собой параллельные резьбы , т. е. обе они собраны с одной и той же цилиндрической резьбой. В этих сборках рекомендуется добавлять в стык какой-либо герметизирующий материал.

Вот некоторые из основных правил, которые следует учитывать для этого типа потоков.

Интересующие стандарты для резьбы BSPP или Gas (G):

Для резьбы Whitworth стандарт сгруппирован по-разному в зависимости от типа уплотнения резьбы. Для резьбы BSPP или газовой резьбы , где уплотнение должно быть обеспечено другими способами, случаи охватываются DIN ISO 228/1 и эквивалентными стандартами:

• EN ISO 228-1 : Трубная резьба для соединений без уплотнения резьбы (эквивалентно DIN 2999 рупий). Этот стандарт заменил DIN 259 (Цилиндрическая резьба Витворта – внутренняя и наружная резьба). Внутренняя и внешняя резьбы будут параллельными цилиндрическими и обозначены буквой G (бывший DIN 259 R). Внутренняя резьба идентична ISO7-1).
• ISO 7.1 : Обозначение в соответствии с ISO 7-1 (EN 10226-1) R для наружной (внешней) резьбы и Rp и Rc для внутренней (внутренней) резьбы, Rp для цилиндрической и Rc для конической .
• БС 2779: британский стандарт для параллельных труб («Резьба для труб и фитингов без уплотнения резьбы»), замененный ISO 228.
• Din 259 : определяет основные размеры трубной резьбы Уитворта для параллельной внутренней и параллельной внешней резьбы.

Резьба BSPT.

Как мы только что объяснили, говоря о параллельной резьбе, BSPT представляет собой коническую резьбу . То есть диаметр резьбы изменяется по длине резьбы. Разницу в форме между параллельной резьбой и конической резьбой можно увидеть на следующем рисунке:

В противном случае используется тип резьбы Витворта, поэтому сохраняется угол резьбы 55 градусов. В этом случае уплотнение создается за счет давления между витками резьбы , поэтому при использовании конической наружной и внутренней резьбы нет необходимости использовать дополнительный уплотнительный материал.

Вот основные правила, которые необходимо учитывать.

Интересующие стандарты для резьбы BSPT:

Для резьбы BSPT , где давление резьбы создает уплотнение, случаи рассматриваются в ISO 7/1 – DIN 29Стандарты 99 и BS 21.

• EN 10226-1 : Трубная резьба для плотных соединений (соответствует DIN 2999 Rp).
• ISO 7.1 : Обозначение в соответствии с ISO 7-1 (EN 10226-1) R для наружной (внешней) резьбы и Rp и Rc для внутренней (внутренней) резьбы, Rp для цилиндрической и Rc для конической .
• BS 21 : британский стандарт для параллельных труб («Резьба для резьбовых труб и фитингов»), замененный ISO 228. Внутренняя резьба может быть цилиндрической или конической и обозначается буквами Rp или Rc. Наружная резьба будет конической и представлена ​​R.
• DIN 2999 : определяет основные размеры трубной резьбы Уитворта для параллельной внутренней и конической наружной резьбы. Внутренняя внутренняя резьба должна быть параллельной и обозначаться аббревиатурой Rp (идентично ISO 228-1, обозначенной буквой G). Внешняя резьба будет конической и будет представлена ​​R.
• JIS B0203 : соединения JIS японского происхождения, но взаимозаменяемы с резьбой BSPT, поскольку имеют ту же конструкцию и размеры.

Совместимы ли резьбы BSPP и BSPT?

Выяснив, к какому типу резьбы относится каждая из них и в чем их отличия, давайте посмотрим, как можно собрать эти нити, в связи с чем часто возникает путаница. Золотое правило простое: конусообразный патрубок может соответствовать конусообразной или параллельной самке.

То есть наружная резьба BSPT (коническая) подходит как для внутренней резьбы BSPT (конической), так и для внутренней резьбы BSPP (параллельной), поскольку конус наружной резьбы одинаково подходит для цилиндрической резьбы. В случае использования конического отвода на параллельной охватывающей муфте рекомендуется использовать уплотнительный материал для обеспечения герметичности соединения.

Однако наружная резьба BSPP (параллельная) подходит только для внутренней цилиндрической (BSPP) резьбы, так как ее нельзя будет установить в коническую выемку.

Все это отражено на следующем рисунке:

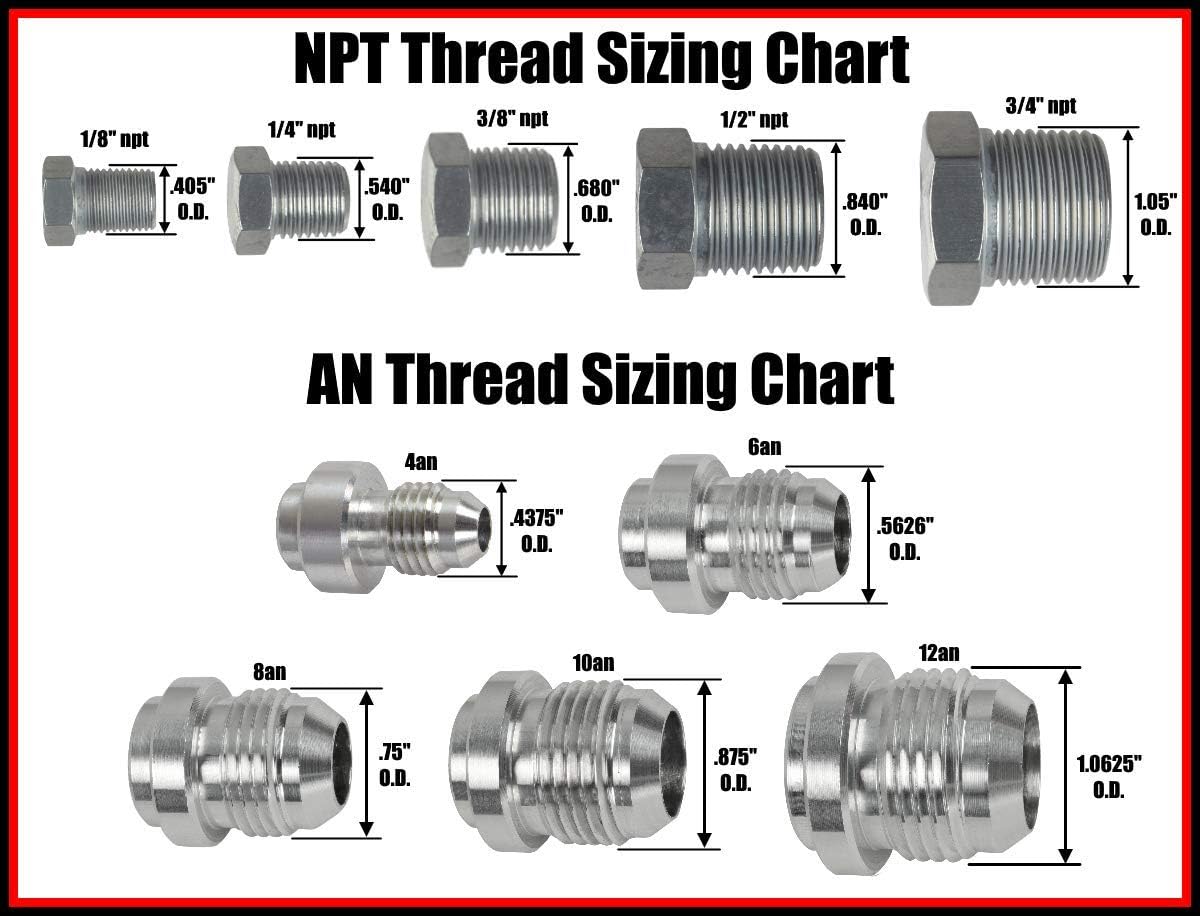

Американский стандарт: NPT

Как упоминалось во введении, хотя резьба BSP стала признанным стандартом за пару десятилетий до этого, американцу Уильяму Селлерсу удалось получить этот тип резьба, принятая как та, которая используется в большинстве общественных работ и на железных дорогах. В итоге сегодня наиболее широко используемый тип резьбы в США и Канаде . Резьба

NPT отличается от резьбы BSP углом зуба, который составляет 60 градусов вместо 55, и более выраженными кромками. Еще одно отличие заключается в шаге: резьба NPT имеет 11,5 витков на дюйм, а резьба BSP — 11 витков на дюйм.

Резьба NPT коническая как на внутренней, так и на наружной резьбе , хотя существуют варианты, которые мы объясним ниже . Резьба NPT совместима только с другими резьбами NPT.

Следует учитывать, что резьба NPT сама по себе не обеспечивает герметичности, поэтому рекомендуется наносить на отвод какой-либо уплотнительный материал, например, тефлоновую ленту или резьбовой герметик.

На следующем рисунке показана разница в форме резьбы BSPP, BSPT и NPT:

С точки зрения обозначений можно найти разные названия для обозначения наружной или внутренней резьбы NPT:

• Наружная резьба NPT : MPT (наружная трубная резьба), MNPT или NPT(M)
• Внутренняя резьба NPT : FPT (внутренняя трубная резьба), FNPT или NPT(F)

Существуют также различные варианты резьбы NPT , что еще больше все усложняет. Среди всех них важно выделить следующие:

• NPT : как мы уже говорили, стандартная американская резьба. Он имеет коническую форму и требует использования уплотнительного материала, такого как лента из ПТФЭ.
• NPTF : этот вариант включает букву «F» в номенклатуре, которая относится к топливу. Отличается от NPT размерами гребней и впадин резьбы, из-за чего они мешают в момент затяжки. Благодаря этому резьба NPTF обеспечивает герметичность соединения без использования герметиков , что является ее основной характеристикой.
• NPS : другой вариант этой резьбы — NPFS (National Pipe Straight Fuel — National Pipe Straight Fuel — Parallel Pipe Thread), также называемый просто NPS. Этот тип резьбы, в отличие от предыдущих, представляет собой параллельную резьбу . Он используется для внутренней резьбы, так что наружная резьба NPTF может быть навинчена на NPFS для обеспечения хорошего механического соединения с гидравлическим уплотнением.

Совместимы ли резьбы NPT, NPTF и NPS?

ДА! Резьбы NPT и NPFT совместимы друг с другом . Обычно существует посадка с натягом между основанием и вершиной на большем или меньшем диаметре резьбы, в зависимости от того, где расположена резьба NPTF. Кроме того, если смешать НПТ и НПТФ, необходимо будет использовать уплотнительный материал для обеспечения герметичности соединения.

Что касается резьбы NPTF и NPS (или NPFS), как мы сказали выше, их можно комбинировать, используя наружную резьбу NPTF (с конической резьбой) на внутренней резьбе NPS, обеспечивая герметичное соединение. В любом случае сочетание параллельной резьбы и конической резьбы не является идеальным союзом, хотя они часто используются.

Совместимы ли потоки NPS и BSP?

Теперь, когда мы обсудили эти два стандарта, давайте посмотрим, какие существуют между ними совместимости и несовместимости.

Резьбы BSP и NPT не взаимозаменяемы , так как они имеют разные углы наклона и фланга.

Попытка соединить наружную резьбу NPT с внутренней резьбой BSPP приведет к блокировке соединения в течение нескольких оборотов. Если будет предпринята попытка соединить вилку NPT с вставкой BSPT, вилка подойдет больше, но соединение также застрянет.

В этих случаях из-за разницы в форме резьбы возникает спиральная течь .

Как и в предыдущих случаях, мы оставляем здесь правила, применимые к NPT

Интересующие стандарты для резьбы NPT:

• ANSI/ASME B1.20.1 : содержит спецификации для резьбы NPT, заменяя исходный ANSI B2.1.
• ANSI B20.3 : содержит спецификации резьбы NPTF, заменяя исходный ANSI B2.2.
• ANSI B.20.5 : содержит спецификации калибров для проверки резьбы NPTF.

Не можете найти нужную арматуру?

Мы надеемся, что эта статья помогла вам решить ваши сомнения относительно этих типов соединений и их возможных комбинаций и несовместимостей. В любом случае, если у вас есть какие-либо вопросы или вам нужна консультация по вашему проекту, не стесняйтесь обращаться к нам.
