Коническая резьба

Коническая резьба

30 июня 2022

Гирин Кирилл

Коническая резьба используется при создании герметичных соединений технической направленности. Она востребована при прокладке гидравлических сетей, водонапорных линий, смазывающих и охлаждающих контуров.


В материале:

  • Дюймовая резьба

    • Пример обозначения

  • Метрическая резьба

    • Пример обозначения

    • Допуски

  • Коническая резьба для труб

    • Пример обозначения

  • Нарезание конической резьбы

Дюймовая резьба


Коническая дюймовая резьба нарезается согласно стандартам NPT/NPTF. Документация разработана в США, применима к трубам и арматурным элементам.


Рис. 1 Пример конической резьбы NPT/NPTF


ГОСТ 6111-52 на дюймовую коническую резьбу адаптирован под особенности зарубежного стандарта. Он носит название «Резьба коническая дюймовая с углом профиля 60 градусов», содержит исчерпывающие сведения о размерности и эксплуатационных качествах соединений. Документ применяется на всей территории СНГ.


Внешняя и внутренняя коническая резьба содержит трапециевидные зубья, расположенные под заданным углом. Элементы соединения плотно прилегают друг к другу, имеют высокую точность исполнения.


Рис. 2 Схематическое изображение конусной дюймовой резьбы


Американский стандарт содержит подробные таблицы с размерами. Они позволяют подготовить дюймовую резьбу, соответствующую установленным требованиям.


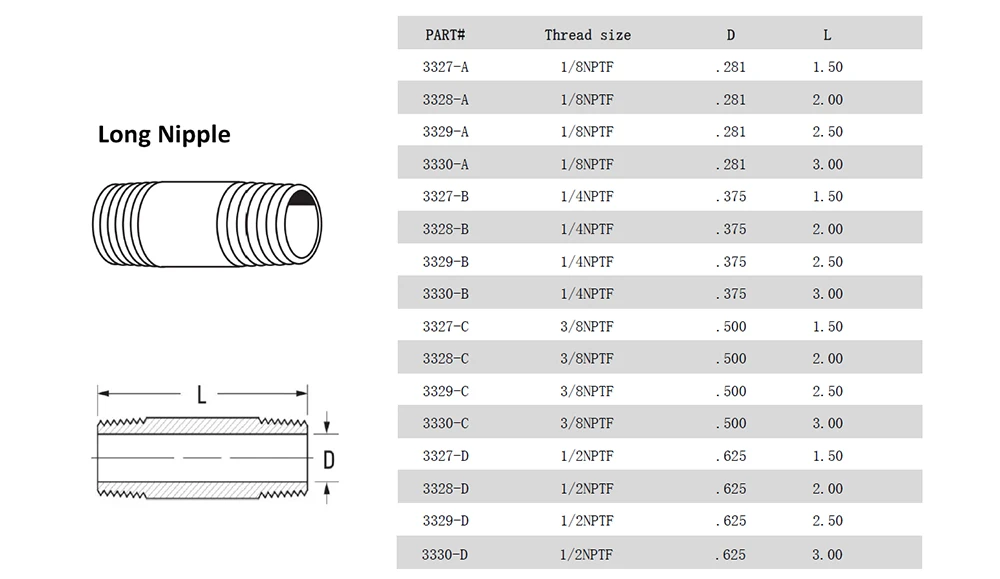

Таблица 1. Параметры резьбовых соединений NPTF


Таблица 2. Параметры резьбовых соединений NPTF

Пример обозначения


Обозначение конической резьбы по ГОСТ предполагает указание размерности в дюймах и сведений о ГОСТе.


Рис. 2а Пример обозначения наружной конической резьбы на чертеже


Рис. 2б Пример обозначения наружной конической резьбы на чертеже

Метрическая резьба


Размерность метрической резьбы конического типа измеряется в миллиметрах, регламентирована ГОСТ 25229-82. Дополнительная информация о работе с внутренней и наружной резьбой содержится в ГОСТ 9150-81.


Рис. 3 Профиль конусной метрической резьбы


На рисунке 3 представлен ряд обозначений:

  • d (D) – внешние диаметры наружной и внутренней резьбы;

  • d1(D1) – внутренние диаметры наружной и внутренней резьбы;

  • d2(D2) – средние диаметры наружной и внутренней резьбы;

  • φ – угол конуса;

  • φ/2 – угол уклона;

  • Р – шаг витков;

  • Н – высота витков.


Стандарт регламентирует размерность резьбы. В нем предусмотрена таблица с ключевыми характеристиками соединений.


Таблица 3. Размерность метрической конической резьбы


Рис 4. Схематическое изображение резьбового соединения с параметрами длины

Пример обозначения


Метрическая коническая резьба обозначается следующим образом:


МК20х1,5 LH, где

  • М – метрическая резьба;

  • К – конический тип;

  • 20 – диаметр резьбы в основной плоскости в миллиметрах;

  • 1,5 – шаг резьбы;

  • LH – направление, в данном случае левое.


Рис 5. Пример обозначения наружной конической резьбы на чертеже


Рис 6. Пример обозначения внутренней конической резьбы на чертеже

Допуски


Стандарт жестко регламентирует осевое смещение. Для наружной резьбы параметр обозначается Δl1, для внутренней – Δl2.


Рис 7. Осевое смещение для конусных метрических соединений


Таблица 4. Осевое смещение для метрической конусной резьбы


Рис 8. Предельное отклонение для конусной метрической резьбы


Таблица 5. Предельное отклонение для метрической конусной резьбы

Коническая резьба для труб


Применение конической трубной резьбы гарантирует надежную фиксацию элементов, работающих под давлением. Узел не требует дополнительной герметизации, сохраняет функционал на протяжении всего срока службы.


Трубная коническая резьба имеет волнообразный профиль. Ее диаметр варьируется от 1/16 до 6 дюймов, количество витков – от 11 до 28. Нарезка резьбы производится по ГОСТ 6211-81. Аналогичным западным стандартом является BSW.


Рис. 9 Коническая трубная резьба


Таблица 6. Параметры конической резьбы для труб

Пример обозначения


Наружная коническая резьба обозначается буквой R, внутренняя – Rc. Рядом с обозначением указывается размерность в дюймах. Для резьбы левого типа добавляется специальная пометка – LH.


Рис. 10 Обозначение конической трубной резьбы

Нарезание конической резьбы


Нарезание конической резьбы возможно ручным и механизированным способом. В первом случае используются плашки и метчики. Инструмент имеет специальный профиль, позволяет создать качественное соединение при использовании подходящей заготовки и соблюдении технологии.


Рис. 11 Метчик для конической резьбы


Рис. 12 Плашка для конической резьбы


Работа в ручном режиме требует должной сосредоточенности и внимания. Она ориентирована на штучное изготовление деталей, не позволяет наладить серийный выпуск.


Механизированный способ подготовки резьбы предполагает применение профильного оборудования. Это обеспечивает высокую повторяемость и точность операций. Современные станки обладают обширными возможностями настройки, способствуют организации слаженного рабочего процесса.


Для приобретения металлорежущего инструмента обратитесь в магазин РИНКОМ. Мы предлагаем качественную продукцию отечественного и зарубежного производства, реализуем сопутствующие товары, востребованные при организации технологических процессов. Изделия поставляются в заводской упаковке, соответствует требованиям отраслевых нормативов.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

4 апреля 2023

Фрезерование концевыми фрезами

23 января 2023

Фрезы со сменными пластинами

9 января 2023

Нарезание резьбы метчиком

23 декабря 2022

Дефекты резьбы

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина

Сравнить

Вход



Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Характеристики и особенности применения NPT резьбы: tvin270584 — LiveJournal

Наиболее распространенным в США типом трубной резьбы является стандарт NPT, с которым можно столкнуться при покупке труб и сантехнической арматуры американского производства.  Данный стандарт применяется в соединениях, от которых требуется повышенная герметичность при работе в условиях сильного давления циркулирующей по трубопроводу среды. В статье мастер сантехник рассмотрит коническую NPT резьбу, изучим ее типоразмеры и параметры, а также подберет взаимозаменяемый отечественный стандарт.

Общая информация, маркировка

Трубная коническая резьба класса NPT существует в двух конфигурациях — наружная и внутренняя. Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.

Конический стандарт практически не используется в системах водоснабжения, так как в данном случае его запас надежности является излишним. Основная сфера применения NPT — машиностроение, станкостроение, нефтяная и газовая промышленность, также такое соединение широко используется в гидравлических системах.

Для соединения двух труб коническая резьба формируется на штуцерах каждой из них, при этом на одной нарезается внутренний, а на другой — внешний конус. Угол наклона конуса унифицирован и составляет 3034’49», что равно конусности (С)1:16.

Существует два типа размерности конической резьбы — дюймовая и метрическая, в зависимости от которых отличается номенклатурное обозначение NPT соединения на схемах и чертежах. Если одна из сторон трубы либо фитинга, на которой нарезан конус, метрическая, используется аббревиатура NPT-E, если же обе стороны соединяемых конусов дюймовые дополнительная аббревиатура не используется и указывается просто NPT.

Технические требования к размерам и конфигурации NPT резьбы приведены в следующих международных стандартах:

  • ANSI/ASME B36. 10M;

  • BS 1600, 10255;

  • DIN 2999.

Также существуют отечественные нормативные докумены на коническое соединение:

  • ГОСТ №6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов»;

  • ГОСТ №6211-81 «Основные нормы взаимозаменяемости — резьба трубная коническая».

На сегодняшний день в специализированных магазинах представлено широкое количество переходников и адаптеров, имеющих с одной стороны цилиндрическую, а с другой — коническую нарезку, что позволяет без проблем использовать трубы с штуцерами американского стандарта.

Схема и технические характеристики

Профиль конической резьбы представлен на нижеприведенной схеме, на которой обозначены:

  • d (наружный тип резьбы), D (внутренний тип) — внешний диаметр;

  • d1, D1 — внутренний диаметр;

  • d2, D2 — средний (промежуточный) диаметр;

  • p — шаг профиля;

  • f — угол конуса;

  • H- высота исходного треугольника;

  • Н1 — рабочая высота профиля;

  • R — радиус закругления впадины и вершины;

  • C — срез впадины и вершины.

Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.

Рассмотрим основные параметры наиболее распространенных NPT соединений:

Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота — 0.86 мм.

Технология нарезки

В промышленных условиях резьба NPT формируется на специальных резьборезных станках. Основным рабочим инструментом такого оборудования является метчик, который закреплен на вращающемся шпинделе, при этом обрабатываемая труба неподвижно фиксируется на столе станка.

Процесс нарезки состоит из следующих этапов:

  • Устанавливается требуемое направление и скорость вращения шпинделя, в посадочном гнезде закрепляется заготовка.

  • На шпиндель монтируется метчик требуемого типоразмера, его головка фиксируется поддерживающим зажимом.

  • Включается электропривод станка.

  • Посредством управляющего рычага резьбонарезная головка перемещается к обрабатываемой трубе.

  • Автоматический ролик фиксирует и сопоставляет инструмент и заготовку, происходит автоматическая нарезка резьбы заданной конфигурации.

  • По завершению хода метчика суппорт поднимается вверх, электропривод отключается и заготовка демонтируется со станка.

Далее выполняется проверка сформированной резьбы на предмет геометрической точности и при необходимости производится ее коррекция.

Видео

В сюжете — Нарезка конической замковой резьбы.

В продолжение темы посмотрите также наш обзор Какими бывают фитинги для соединения РВД

Источник
http://santekhnik-moskva.blogspot.com/2018/03/npt-rezba.html

Герметичность с резьбой NPT и NPTF: что важно

Коническая трубная резьба NPT и NPTF

Трубная резьба NPT и NPTF применяется в самых разных областях: от электрических кабелепроводов до трубопроводов высокого давления, по которым проходит природный газ и химически агрессивные жидкости. Оба типа резьбы имеют конусную резьбу, обеспечивающую прочное и виброустойчивое соединение. В то время как пластиковые фитинги с резьбой NPT являются стандартными и легкодоступными, существуют четко определенные рекомендации по установке и герметизации для пластиковых и металлических фитингов. Оба типа резьбы также имеют различия в установке, основанные на проверке резьбы на соответствие перед установкой.

NPT (National Pipe Taper) — коническая трубная резьба общего назначения, а NPTF (National Pipe Taper Fuel) — коническая трубная резьба с сухим уплотнением. Визуально трубная резьба NPT и NPTF выглядит одинаково. Оба типа резьбы основаны на натяге резьбы для плотного и надежного соединения. Это взаимодействие резьбы стало возможным, прежде всего, благодаря их конической конструкции.

Два стандарта резьбы отличаются тем, как они создают герметичное уплотнение. Оба требуют правильной установки, но герметичные соединения NPT требуют соответствующего использования резьбовых герметиков. Правильная сборка соединений NPTF создает герметичные уплотнения без использования герметика.

Резьба NPTF используется вместо NPT, когда:

  • Использование герметиков может загрязнить жидкости или газы, протекающие через систему
  • Критические области применения или резьбовой герметик может выйти из строя из-за высокой температуры или высокого давления

Существуют важные проблемы, связанные с установкой, смешанным использованием и повторным использованием фитингов NPT и NPT:

  • Фитинги NPT и NPTF можно комбинировать, но для этого необходимо использовать резьбовые герметики
  • Фитинги с резьбой NPT, а иногда и с резьбой NPTF можно использовать повторно, но только при соблюдении определенных условий и мер предосторожности

    • Фитинги

  • NPT и NPTF имеют особые требования к установке и сборке герметичных уплотнений

    • .



Отличия трубной резьбы NPT и NPTF

И NPT, и NPTF имеют одинаковую трубную конусность от их центральной оси, что придает внутренней и внешней резьбе форму конуса. Эта конусность означает, что концы внешней резьбы уже на конце. Они сопрягаются и ввинчиваются в открытый конец внутренней резьбы большего диаметра в самом широком месте. Стандарты резьбы определяют конусность NPT и NPTF как скорость конусности 3/4 дюйма на фут, 1/16 дюйма на дюйм длины или примерно 1 градус, 47 минут, 24 секунды (1,7899 градусов).

Почему трубная резьба NPT и NPTF коническая?

Конусность соединений NPT и NPTF приводит к заклиниванию резьбы во время установки. Это расклинивание создает прочное соединение, которое не будет расшатываться при вибрациях. Незначительные различия между резьбой NPT и NPTF и износ резьбы из-за повторного использования определяют, когда для этих соединений требуется резьбовой герметик для получения герметичного уплотнения.

В то время как коническая резьба NPT и NPTF распространена в Северной Америке, европейский стандарт конической трубной резьбы широко используется во всем мире, в том числе в Северной Америке. Эта трубная резьба соответствует стандарту BSPT (British Standard Pipe Taper). Вы можете узнать больше о различиях между Резьба NPT и BSPT в нашей статье.

Формы резьбы и описание

Формы резьбы представляют собой форму поперечного сечения резьбы или винтовой резьбы. Каждый тип резьбы имеет свою форму резьбы, которая зависит от конструкции и параметров конкретного стандарта резьбы. Особые конструкции резьбы или формы трубной резьбы NPT и NPTF позволяют им хорошо работать в приложениях для работы с жидкостями и газами.

NPT (National Pipe Taper) — это стандарт конической трубной резьбы общего назначения на основе ANSI/ASME B1.20.1 >>

NPTF (National Pipe Taper Fuel) — коническая трубная резьба с сухим уплотнением на основе ANSI/ASME B1.20.3 >>

ANSI, Американский национальный институт стандартов, контролирует разработку добровольных согласованных стандартов для продуктов. , услуги, процессы, системы и персонал в США. Он также координирует стандарты США с международными стандартами, помогая продавать американские товары по всему миру.

Американское общество инженеров-механиков (ASME) занимается разработкой решений вопросов и проблем безопасности в машиностроении. Эти усилия включают работу с ANSI как с организацией по разработке стандартов.

Некоторые основные термины резьбы

Вот краткий обзор частей или секций резьбы, о которых говорится в этой статье.

Вершины трубной резьбы, впадины и их усечения

Вершина резьбы (см. B и D выше) гайка или женский порт. Гребни резьбы NPT и NPTF плоские или усеченные (см. B выше).

Основание или основание резьбы (см. A и C выше)
Основание резьбы находится напротив гребня в нижней части резьбы. Гребни резьбы NPT и NPTF плоские или усеченные (см. C выше). Корни NPTF имеют более короткое усечение, чем корни резьбы NPT, что делает их более мелкими.

Боковая поверхность резьбы
Боковая поверхность резьбы представляет собой поверхность или прямую сторону резьбы, соединяющую основание резьбы и вершину резьбы.

Большой (A) и вспомогательный (B) диаметры резьбы и ось центральной линии резьбы (C)

Наружный диаметр
На основании приведенного выше чертежа наружный диаметр резьбы равен A x 2. Наружный диаметр резьбы представляет собой наибольший диаметр между вершинами резьбы наружного резьбового соединения или основанием резьбы внутреннего резьбового соединения. резьбовое соединение. Этот диаметр измеряется относительно центральной линии или оси резьбы. Эта осевая линия также является центром пути потока через фитинг или трубу. Основные диаметры резьбы NPT и NPTF одинаковы, но допуски вершины резьбы NPTF более жесткие, чем у NPT. В результате резьба NPTF имеет более высокие гребни резьбы, чем резьба NPT.

Внутренний диаметр
На основании приведенного выше рисунка меньший диаметр резьбы равен B x 2. Второстепенный диаметр резьбы представляет собой наибольший диаметр между основаниями резьбы соединения с наружной резьбой или вершинами резьбы соединения с внутренней резьбой. связь. Меньший диаметр измеряется по отношению к центру пути потока, а также к центральной линии оси резьбы. Второстепенные диаметры резьбы NPTF меньше, чем у резьбы NPT. В результате резьба NPTF имеет меньшую глубину, чем резьба NPT.

Как работает резьба NPT

В трубной резьбе NPT используется конусность резьбы для обеспечения прочного соединения. Во время затягивания ключом конус резьбы заклинивает боковые стороны наружной и внутренней резьбы. При правильной установке это расклинивание создает упругое сжатие между нитями (деформация резьбы). Упругая деформация нитей создает нечто вроде натяжения пружины, которая крепко скрепляет нити. Деформация резьбы в сочетании с трением (посадка с натягом) между боковыми поверхностями фиксирует резьбу вместе в прочном, плотном соединении, которое не будет расшатываться при вибрации.

Затянутая под ключ резьба NPT (слева) и резьба NPTF (справа)



Повторное использование труб и фитингов с резьбой NPT

Тщательно осмотрите резьбу фитингов NPT на наличие возможных повреждений перед их повторным использованием. Повторное использование резьбы NPT, как правило, не рекомендуется из-за возможной необратимой деформации резьбы, вызванной чрезмерной затяжкой во время установки. Резьба NPT также может быть повреждена при многократной сборке и разборке, что делает ее повторное использование нецелесообразным. Общее правило заключается в замене фитингов с наружной резьбой NPT после двух-трех использований.

Хотя повторное использование фитингов с наружной резьбой NPT, как правило, не рекомендуется, повторное использование фитинга может оказаться практичным и при этом получить прочное и герметичное соединение, если:

  • Для хорошего уплотнения требуется не больше обычного количества герметика . Не более шести витков резьбы от охватываемого конца соединения входят в охватывающий порт для плотной посадки.

  • Помните, что правильная установка компонентов NPT является важным фактором, определяющим возможность их повторного использования без утечек или повреждения соединений с внутренней резьбой. Это ограничение на повторное использование связано с тем, что чрезмерная затяжка необратимо деформирует коническую резьбу.

  • Герметики для фитингов и соединений NPT
    Конструкция трубной резьбы NPT допускает небольшой зазор между вершинами резьбы и сопрягаемыми основаниями. Этот зазор создает спиральный путь утечки вдоль гребней наружной резьбы. Спиральный путь утечки является причиной того, что соединения NPT требуют резьбового герметика для обеспечения герметичности.

Как работают резьбы NPTF

При сборке резьбовых компонентов NPTF гребни резьбы придавливаются к основаниям сопрягаемой резьбы. Это сдавливание является дополнением к посадке с натягом, обеспечиваемой конусом резьбы, заклинивающим боковые стороны резьбы. Как и соединения NPT, коническая резьба скрепляет соединения NPTF. И эти связи прочны и герметичны. Раздавливание гребней резьбы заполняет потенциальный спиральный путь утечки в соединениях NPT. Заполнение этого пути утечки является причиной того, что соединения NPTF обычно не нуждаются в резьбовых герметиках и почему NPTF считается соединением с сухим уплотнением.

Повторное использование труб и фитингов с резьбой NPTF
В конструкции трубной резьбы NPTF используются усеченные впадины резьбы. Усеченные впадины резьбы обеспечивают посадку с натягом, так что гребни резьбы прижимаются к противоположным впадинам резьбы. По этой причине, как правило, не следует повторно использовать фитинги с резьбой NPTF. Несмотря на эту рекомендацию по передовой практике, иногда происходит повторное использование фитингов с резьбой NPTF. Повторное использование NPTF требует тщательной проверки на предмет деформации резьбы и правильного зацепления резьбы, а также использования резьбового герметика для герметичного уплотнения. Никогда не используйте повторно фитинги NPTF для легковоспламеняющихся и горючих газов или жидкостей, а также для систем с опасными и агрессивными газами или жидкостями.

Резьбовые герметики и NPTF

В некоторых случаях для резьбовых соединений NPTF требуется резьбовой герметик:

  • При повторном использовании фитингов NPTF, что не рекомендуется
  • Когда детали с резьбой NPTF и NPT смешиваются или используются вместе

Резьбовые герметики

Герметики представляют собой тефлоновую (ПТФЭ) ленту или резьбовые герметики, также называемые трубной пастой. При сборке соединений заполняют любые пустоты между гребнями и впадинами сопрягаемой резьбы, которые оставляют спиральный путь утечки. Герметики также обеспечивают смазку, которая делает установку металлической резьбы более управляемой, и помогают предотвратить истирание.

Преимущество тефлоновой ленты в том, что она дешева, ее легко носить с собой и она менее пачкается, чем герметизирующие пасты или компаунды. Технически тефлоновая лента не является резьбовым герметиком. Вместо этого он герметизирует соединения NPT, закупоривая спиральный путь вокруг гребней резьбы. Существуют различные типы и цвета тефлоновой ленты. Различия в цвете, толщине и составе материала обеспечивают варианты, соответствующие размеру трубопровода и тому, что он несет. Например, белая тефлоновая лента одинарной плотности широко используется в сантехнике.

Присадки или пасты для труб на основе растворителя, обычно наносятся кистью и совместимы с металлами и пластмассами. Существуют также анаэробные смоляные соединения, используемые для резьбовых герметиков. Анаэробные герметики не содержат растворителей и обеспечивают более долговечную герметизацию, но их химический состав должен быть правильно подобран для обеспечения совместимости при использовании с пластиковыми фитингами.

Пластмассовое колено с резьбой NPT

В журнале Plant Engineering есть полезная обзорная статья, посвященная рекомендациям по выбору герметика для трубной резьбы.

Пластиковое колено с внутренней резьбой и наружной резьбой NPT серии FMA >>

Как правило, подходящий герметик для резьбовых пластиковых соединений должен быть незатвердевающим, совместимым с типом пластика и не содержать смазку, которая облегчает перетягивание. Вы можете ознакомиться с Руководством по установке пластиковых фитингов с конической резьбой ISM для получения дополнительной информации об этом.



Заедание металлической трубной резьбы

Что раздражает?
Заедание резьбы — это тип износа металла, называемый адгезионным износом. Когда две металлические поверхности скользят друг относительно друга под достаточной нагрузкой, давление и трение заставляют металл отрываться или отрываться от одной поверхности и привариваться (холодная сварка) к другой поверхности. В результате образуются задиры, которые вызывают повреждение резьбы, протечки и заедание.

Во время сборки и разборки резьбовые соединения из нержавеющей стали, стали, алюминия или латуни могут истираться. Склонность к истиранию особенно характерна для соединений с конической резьбой. В то время как латунь и бронза устойчивы к истиранию, а полностью закаленная сталь очень устойчива к истиранию, истирание резьбы часто встречается в нержавеющей стали.

Длительные эффекты истирания

  • Истирающие напряжения и разрывы резьбы, которые деформируют резьбовые соединения
  • После истирания остаются мельчайшие металлические частицы и мусор, которые могут стать потенциальными загрязнителями
  • Истирание резьбы внутреннего порта вызывает повреждение резьбы, которое дорого и трудно ремонтировать

Резьбовой фитинг из нержавеющей стали NPTF

Как предотвратить заедание
Используйте специальные уплотнительные ленты или резьбовые герметики для предотвращения заедания металлической резьбы, особенно с коническими резьбовыми соединениями из нержавеющей стали, такими как NPT и NPTF. Герметики и ленты для металлической резьбы, особенно для нержавеющей стали, разработаны таким образом, чтобы предотвратить истирание, заедание и коррозию.

Серия 2530 Резьбовая втулка Camozzi NPTF из нержавеющей стали >>>

Тепло является важным фактором, вызывающим заедание металлической резьбы. Замедление затягивания резьбовых металлических соединений ключом приводит к меньшему выделению тепла от трения и позволяет более эффективно рассеивать генерируемое тепло.

Предотвращение заедания конической резьбы:

  • Не затягивайте слишком сильно металлические соединения NPT и NPTF, особенно соединения из нержавеющей стали. Правильный герметик
  • Используйте подходящие противозадирные смазки для металлов для соединений NPTF и смазочные резьбовые герметики для соединений NPT.

Посадка с натягом как для NPT, так и для NPTF

Правильная установка соединений NPT и NPTF создает фрикционную посадку с натягом. Резьбовой конус скрепляет боковые стороны резьбы вместе. Эта сила этого расклинивания создает постоянное упругое напряжение (упругая деформация) на боковых сторонах резьбы. Это упругое напряжение и трение между сопрягаемыми поверхностями делают соединения NPT и NPTF герметичными и прочными.

Резьбы NPT и NPTF будут свинчиваться, но они немного различаются диаметром вершины резьбы (большой диаметр) и основания резьбы (меньший диаметр), а также допустимыми допусками. Хотя гребни резьбы NPTF имеют ту же форму и большой диаметр, что и NPT, диапазон их допусков уже и более тщательно контролируется. Второстепенные диаметры NPTF немного меньше, чем у NPT, что делает их основание резьбы усеченным или более мелким, чем у резьбы NPT.

Хотя резьба NPTF имеет такую ​​же конусность, что и резьба NPT, они имеют усеченные или укороченные основания резьбы, которые пересекаются с вершинами сопрягаемой резьбы. Эта посадка с натягом придавливает гребни резьбы к усеченным основаниям резьбы. В результате получается механическое герметичное уплотнение, не требующее резьбового герметика.

NPT и NPTF являются соединениями, чувствительными к крутящему моменту.

NPT и NPTF используют конусную резьбу для создания помех между наружной и внутренней резьбой. Это взаимодействие вызывает упругую деформацию, поскольку соединения затягиваются и плотно удерживают сопрягаемые резьбы вместе. NPTF использует дополнительное натягивание резьбы, чтобы придавить гребни резьбы к основанию резьбы. Сдавливание гребней резьбы создает механическое герметичное уплотнение. Оба типа посадок с натягом требуют тщательной затяжки для получения желаемого эффекта. Недостаточное затягивание может привести к плохой герметизации и слабым соединениям, но чрезмерное затягивание может привести к устранению более сложных проблем. Чувствительность к крутящему моменту — это термин, используемый для обозначения необходимости тщательно контролируемой установки с затяжкой гаечным ключом NPT и NPTF.

Чувствительность к крутящему моменту по существу означает, что NPT и NPTF чувствительны к чрезмерной затяжке, поскольку они могут необратимо деформировать резьбу. Основная причина этого заключается в том, что NPT и NPTF имеют коническую резьбу. В то время как конус создает функциональную посадку с натягом трения между боковыми сторонами резьбы, этот конус также может действовать как клин. Относительно легко перетянуть и навсегда деформировать резьбу или даже расколоть или треснуть охватывающее соединение. Вместо измерения крутящего момента он затягивается вручную плюс правильное расстояние затяжки гаечным ключом (плотное зацепление гаечным ключом), что обеспечивает хорошее соединение.

Примечание. Не используйте крутящий момент в качестве эталона для установки компонентов с резьбой NPT и NPTF, поскольку соединения труб всегда будут отличаться:

  • Возможны смешанные материалы для наружной и внутренней резьбы,
  • Различные типы скользкости или смазывающей способности герметика
  • Различия в толщине стенок компонентов
  • Различия в шероховатости поверхности резьбы
  • Различия в резьбах и их конусности
  • И другие факторы

Установка, необходимая для прочных, герметичных соединений

Правильная установка NPT и NPTF начинается с затягивания пальцами или рукой, а также нескольких поворотов с затяжкой гаечным ключом. Такое затягивание гаечным ключом называется плотным зацеплением гаечным ключом. Простое эмпирическое правило для установки конической трубной резьбы, как металлической, так и пластиковой, заключается в затягивании от руки плюс один-два оборота гаечным ключом. Будьте осторожны с чрезмерной затяжкой соединений NPT и NPTF.

FTHT (Fit to Hand Tight) представляет собой резьбовой узел, затянутый вручную, но без нанесения герметика на резьбу.

TFFT (повороты после затяжки от руки) или TPFT (повороты после затяжки от руки) — рекомендуемое количество полных оборотов фитинга после затяжки соединения от руки.

FFWR (сопротивление гаечного ключа), также называемый методом лысок, представляет собой количество лысок или шестигранников на фитинге, которое должно пройти положение сухой посадки, как только вы почувствуете сопротивление гаечному ключу. Сухая посадка – это положение, при котором фитинг затягивается вручную без какого-либо герметика или смазки на резьбе.

Натяжение резьбы вручную (A) и натяжение резьбы гаечным ключом (B)

Установка компонентов с резьбой NPT герметичные уплотнения:

  1. Убедитесь, что наружная и внутренняя резьбы чистые и не имеют заусенцев и зазубрин
  2. Правильно нанесите подходящий и совместимый герметик на наружную резьбу
  3. Затяните фитинг вручную, пока он не затянется от руки в отверстии с внутренней резьбой

    4. .

  4. С помощью гаечного ключа затяните резьбовое соединение до точки зацепления резьбы с затяжкой гаечным ключом*
  5. Для фигурных фитингов затяните гаечным ключом до минимального рекомендованного оборота после затяжки вручную, а затем затяните по мере необходимости, чтобы получить желаемую ориентацию

Этот вариант действий по установке компонентов с резьбой NPT и NPTF представляет собой более подробный и тщательный способ сборки этих соединений, обеспечивающий наилучшую гарантию герметичности уплотнения:

  1. Убедитесь, что наружная и внутренняя резьбы чистые и не имеют заусенцев и зазубрин
  2. Убедитесь, что внутренняя и наружная резьбы нарезаны правильно, проверив их в соответствии с соответствующим стандартом резьбы
  3. Вверните и затяните фитинг до упора от руки
  4. Сосчитайте оставшуюся открытую резьбу, а также отметьте оба компонента в этом положении сухой посадки, которое является точкой затяжки резьбы вручную или пальцами
  5. Разберите резьбовые детали и правильно нанесите подходящий и совместимый герметик или смазку на наружную резьбу
  6. Снова затяните детали вручную, пока они не окажутся в положении сухой посадки
  7. С помощью гаечного ключа затяните резьбовое соединение до точки зацепления резьбы, затянутой ключом
  8. Для фигурных фитингов затяните гаечным ключом до минимального рекомендованного оборота после затяжки вручную, а затем затяните по мере необходимости, чтобы получить желаемую ориентацию

* Точка зацепления резьбы под ключ для фитингов NPT и NPTF размером менее 1 дюйма обычно составляет от 1-1/2 до 3 оборотов. Затяжка гаечным ключом для фитингов от 1 до 2 дюймов составляет от 1 до 2-1/2 оборотов. Обратитесь к «Руководству по машинному оборудованию» для получения более подробной информации о затягивании резьбы ключом.

«Руководство по машинному оборудованию» — это настоятельно рекомендуемый справочник, в котором указано точное расстояние затяжки ключа (резьбовое зацепление) для установки резьбы NPT и NPTF. Имейте в виду, что между производителями и допустимыми допусками резьбы могут быть расхождения.

В целом, особенно для фигурных фитингов (тройники, колена и т. д.), никогда не отворачивайте установленный фитинг, чтобы обеспечить правильное выравнивание. Ослабление установленных фитингов труб разрушает герметик, что приводит к протечке.

Отличие установки NPTF от NPT
Как правило, резьбовой герметик не требуется для резьбы NPTF. Кроме того, измерение резьбы NPTF для подтверждения того, что она соответствует стандартам резьбы NPTF, является более сложной задачей, чем относительно несложное использование проверки «годен» / «не годен» для соединений NPT. Измерение NPTF предполагает использование двух калибров-пробок для внутренней резьбы и двух других калибров-колец для наружной резьбы. Если измерение не выполняется, следуйте обычному процессу установки NPT.

Требования к проверке резьбы NPTF

NPTF и класс резьбы
NPTF Трубная резьба для сухого уплотнения имеет две классификации резьбы: класс 1 и класс 2. Эти классы резьбы отличаются только проверками, требуемыми стандартом резьбы NPTF. Резьба класса 2 идентична резьбе класса 1, за исключением дополнительных проверок резьбы.

Резьба класса 1 NPTF
Класс 1 NPTF Измерение проверяет конусность и диаметр шага резьбы, а также длину затяжки резьбы вручную и ключом. Усечения гребня и впадины класса 1 не измеряются, поскольку обычно считается, что резьба изготавливается с помощью хорошо контролируемой оснастки. Некоторые пользователи добавляют резьбовой герметик в резьбу класса 1 NPTF, когда это требуется в критических условиях.

Резьба NPTF класса 2
Измерение NPTF класса 2 добавляет необходимые проверки на усечение резьбы и вершины. Калибровка класса 2 обеспечивает наибольшую гарантию получения герметичного уплотнения от сдавливания гребней резьбы во время установки. В некоторых случаях среда, протекающая через систему, является слишком коррозионной для герметиков, но герметичные уплотнения имеют решающее значение.

Дополнительные ресурсы по измерениям NPT и NPTF

Хорошим ресурсом для лучшего понимания резьбовых калибров NPT и NPTF является  Базовое руководство пользователя NPT и NPTF Gage от Vermont Gage . Этот загружаемый PDF-файл содержит отличные иллюстрации и краткое изложение основных вопросов, но мало справочной информации или инструкций по использованию датчиков.

Vermont Gage Трубная пробка с резьбой.

Гластонбери Компания Southern Gage (GSG) проводит отличный технический семинар, который можно загрузить в формате PDF через своего дистрибьютора Willrich Precision Instrument (WPI). Резьба. Технический семинар среднего уровня, посвященный проектированию, номенклатуре, приемлемости и калибровке , вероятно, один из лучших и самых доступных ресурсов по этой теме. На хорошо иллюстрированных 52 страницах он охватывает множество материалов из разных тем, но вы можете быстро перейти к разделам NPT и NPTF.

Кольцевые калибры с трубной резьбой Vermont Gage

Вынос трубной резьбы NPT и NPTF

Хотя формы резьбы NPT и NPTF почти идентичны, NPT является резьбой общего назначения, для которой требуется резьбовой герметик для герметичного уплотнения, и нужно обдуманно выбирать герметик. NPTF создает прочное герметичное механическое уплотнение без использования герметика. Для комбинирования резьбовых фитингов NPT и NPTF требуются резьбовые герметики для герметичных соединений. Фитинги NPT можно использовать повторно, но они требуют тщательного осмотра на предмет повреждения резьбы в результате чрезмерного затягивания. Как правило, не используйте фитинги NPTF повторно.

« Вернуться на главную страницу блога

NPT против NPTF, NPS, JIC, MIP

  • Производство и качество
  • Трубопровод

David
Etukdo

NPT и NPTF представляют собой стандартные конструкции резьбы, широко применяемые в промышленности. Для труб требования к резьбе NPT должны соответствовать ANSI B1.20.1, а требования NPTF — к ANSI B1.20.3. В этой статье мы исследуем различия NPT и NPTF, а также сравним NPT с резьбой других конструкций, включая NPS, JIC и MIP.

Предоставлено: Hosemart

Различия между NPT и NPTF

NPT означает национальный конус трубы, а NPTF означает национальный конус трубы для топлива. Как правило, применение обеих конструкций резьбы варьируется от основных электрических кабелепроводов до трубопроводов высокого давления, по которым проходят углеводороды и агрессивные жидкости. Из-за сужения резьбы на обеих конструкциях резьбы их крепежные детали обеспечивают прочное и виброустойчивое соединение. Еще одно сходство заключается в том, что они имеют одинаковые диаметры конусности на дюйм, резьбы на дюйм и шага. Однако NPT и NPTF имеют несколько различий по параметрам, как показано в следующей таблице.

Параметр Разница между NPT и NPTF
Назначение NPT — коническая трубная резьба общего назначения. С другой стороны, NPTF представляет собой коническую трубную резьбу с сухим уплотнением.
Вершина резьбы Как правило, обе вершины резьбы имеют одинаковые требования к параметрам. Однако NPT имеет более широкий диапазон.
Впадина резьбы Конструкция впадин резьбы NPT обеспечивает зазор с сопряженными вершинами резьбы при сборке. Но корни резьбы НПТФ мешают сопряжению гребней.
Уплотнение Для обеспечения герметичности NPT требуется герметик из-за зазора между его основанием и вершиной. Для NPTF есть механическое уплотнение, так как гребень и корень мешают. Таким образом, нет необходимости в каком-либо герметике.
Требования к манометру Требования к манометру L1 одинаковы для NPT и NPTF для размеров 3/8 дюйма и меньше. Для ½ дюйма и выше требования различаются в основном по малому диаметру калибра-кольца и большому диаметру калибра-пробки.
Проверка Для проверки размера NPT требуется одна заглушка L1 или одно тонкое кольцо L1 для внутренней или внешней резьбы соответственно. Но для NPTF требуется несколько заглушек и манометров для дополнительных резьб L2 и L3 при сборке.

NPT и NPTF

Взаимозаменяемость

Из-за схожей конструкции конуса NPT и NPTF подходят друг к другу. Хотя из-за различий в большом и малом диаметрах, а также в вершине и впадине требуется герметик, чтобы избежать утечек в взаимозаменяемых фитингах. Однако их замена не рекомендуется, особенно для размеров резьбы ½ дюйма и выше, из-за различных требований к калибру.

NPT и NPS

Как NPT, так и NPS (National Pipe Straight), также известные как NPSM (National Pipe Straight Mechanical), имеют одинаковый угол резьбы, который составляет 60°. Кроме того, обе конструкции имеют одинаковую резьбу на шаг с плоскими вершинами и впадинами. Тем не менее, они имеют принципиальное отличие: NPT имеет конусообразную форму, а NPS имеет параллельное поперечное сечение, как показано на рисунке ниже.

Предоставлено: BuyFittingsOnline

В результате, для уплотнения NPS требуется прокладка или уплотнительное кольцо. Однако она все же не обеспечивает достаточно эффективного уплотнения по сравнению с конической резьбой. Таким образом, инженеры предпочитают коническую резьбу в приложениях, связанных с транспортировкой жидкости. Когда речь идет о возможности замены обоих фитингов, важно отметить, что их резьба будет зацепляться, потому что они имеют одинаковые углы резьбы. Однако они не обеспечивают надлежащего уплотнения из-за различий в поперечном сечении и других параметрах резьбы. Таким образом, не рекомендуется менять местами их фитинги.

NPT и JIC

Как правило, NPT и JIC (Объединенный отраслевой совет) принципиально отличаются тем, что они основаны на разных стандартах. Более того, эти стандарты — SAE J514 и MIL-DTL-18866 для JIC. ANSI B1.20.1 определяет рекомендации по фитингам NPT. В таблице ниже показаны другие различия в этих формах резьбы.

NPT JIC
Резьба сужается под углом, измеряемым от центральной оси фитинга. Эти фитинги идут параллельно друг другу.
Каждая последующая резьба имеет угол 60° между ними. Нарезание резьбы бывает различных размеров, включая грубую, мелкую и сверхмелкую резьбу.
Уплотнение зависит только от сужения резьбы. Имеет угол расширения 37° на концах фитингов. В результате, имеет лучшие возможности уплотнения.
Его уплотняющая способность относительно меньше, поэтому он идеально подходит для приложений с низким давлением. Обладает превосходной герметизацией, поэтому предпочтительнее в условиях высокого давления.

NPT по сравнению с JIC

Несмотря на то, что фитинг с наружной резьбой NPT можно установить на фитинг с внутренней резьбой JIC аналогичного размера, целостность уплотнения не будет надежной. Кроме того, установка фитинга JIC с наружной резьбой на фитинг с внутренней резьбой NPT невозможна. Таким образом, эти формы резьбы не являются взаимозаменяемыми.

NPT по сравнению с MIP

Как правило, MIP означает «железная труба с наружной резьбой», а его дополнение FIP — «железная труба с внутренней резьбой».

Published by admin
