Резьбовые заклёпки: как ставить

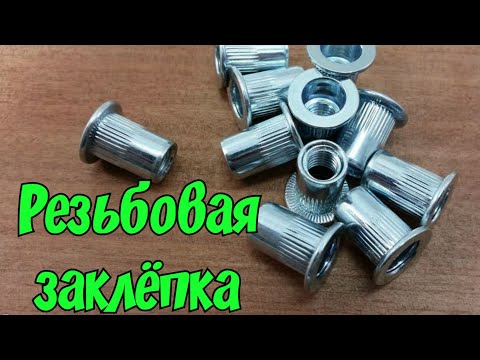

Заклепки резьбовые — это крепёжные элементы в виде втулки с закладной головкой, используемые для соединения нескольких материалов. Они используются в ремонтных мастерских, строительстве и машиностроении. Производятся обычно из стали, бронзы и алюминиевых сплавов.

Резьбовые заклёпки способны выдерживать значительные термические нагрузки, что обеспечивает их высокую популярность. Заклёпки могут различаться по материалу изготовления, диаметру резьбы, форме корпуса и виду бортика.

Преимущества

К основным сильным сторонам заклёпок с резьбой относятся:

●простота использования;

●возможность соединения листов толщиной от 0,5 мм;

●высокая скорость работ;

●обеспечение постоянной фиксации;

●безопасность;

●сохранение прочностных свойств;

●возможность демонтажа;

●совместимость с разными видами инструментов.

Виды заклепок

Основные и самые популярные виды резьбовых соединений, которые можно встретить в продаже:

1.Классические. Применяются при обустройстве неразъёмных соединений с помощью молотка. Сфера применения x соединение тонких металлических листов и фасадных пластин.

2.Вытяжные. Эти элементы используются при соединении двух металлических листов. Фиксация возможна при наличии доступа только к одной стороне. Вытяжные заклёпки востребованы благодаря простоте монтажа.

3.Резьбовые (гаечные). Отличаются высокой надежностью. Резьбовые заклёпки применяются для работы с материалами толщиной от 0,3 до 0,6 мм. Они характеризуются минимальной травматичностью и обеспечивают надежную фиксацию. К их основным разновидностям относятся изделия с повышенной электропроводностью, с дюймовой резьбой, с увеличенными головками и т.д.

4.Трубчатые. Это крепежи со сквозным отверстием и без шляпки. Используются в креплениях с небольшой механической нагрузкой. Для использования заклёпок требуется доступ к соединению с двух сторон.

Профиль ножки

Заклёпки могут различаться в зависимости от конструкции профиля ножки. Крепежи с гладкими ножками используются для работы с мягкими и хрупкими материалами. Рифлёные и шестигранные ножки подходят для работы с твердыми материалами, конструкция профиля снижает вероятность проворачивания заклёпки.

Винтовая заклепка: размеры

Размеры заклёпок выбираются с учётом прилагаемой нагрузки и общей толщины соединяемых материалов. Наиболее важны длина и диаметр стержня. Диаметр заклёпочного стержня составляет от 1 до 36 мм, длина – от 2 до 180 мм. Большой диаметр не всегда обеспечивает высокую надежность соединения. При выборе размеров заклёпок можно ориентироваться на специальные таблицы, в которых указаны все необходимые параметры.

Заклёпочники

Заклёпочник — это инструмент, используемый для соединения двух или более деталей. Для работы с заклёпками применяются следующие основные виды заклёпочников:

1.Ручные. Эти изделия отличаются простотой конструкции, компактностью и приемлемой стоимостью. Допускается возможность одной рукой. Ручные заклёпочники справляются с небольшими нагрузками. Они применяются для работы с мягкими материалами, такими как алюминий и медь.

2.Электрические. Это сетевые инструменты, которые работают от бытовой сети с напряжением 220 В. Электрические заклёпочники используются в быту и в производственных цехах. Они характеризуются высокой надежностью, механической устойчивостью и могут работать с широким спектром материалов.

3.Пневматические. Это профессиональные приборы, используемые для соединения тонкостенных металлических или пластиковых деталей – листов, панелей, профилей. Характеризуются высокой производительностью, простотой в использовании и независимостью от электросети.

Заклепки с внутренней резьбой: материал

При выборе материала необходимо учитывать устойчивость к коррозии и условия окружающей среды, в которой будет происходить монтаж. Большинство заклёпок производится из следующих материалов:

●Углеродистая и нержавеющая сталь. Заклёпки из углеродистой стали отличаются повышенной прочностью. Для создания надежных крепежей используется нержавеющая сталь, которая характеризуется высокой устойчивостью к воздействию коррозии и привлекательным внешним видом.

●Медь. Медные заклёпки применяются при кровельных и фасадных работах. Характеризуются устойчивостью к коррозии и пластичностью. Они отличаются мягкостью и податливостью, поэтому с ними легче работать ручным инструментом.

●Алюминий. Особенностями алюминиевых заклёпок являются высокая устойчивость к коррозии и атмосферным осадкам. Они отличаются пластичностью, малой массой, приемлемой стоимостью. Широко применяются в пищевой и химической промышленности.

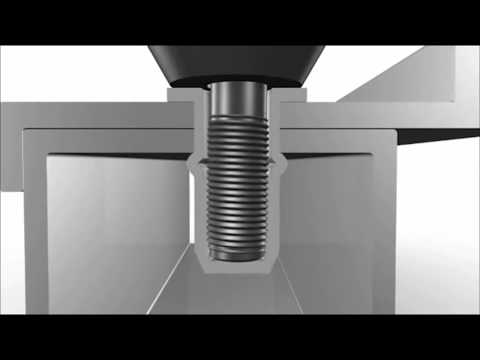

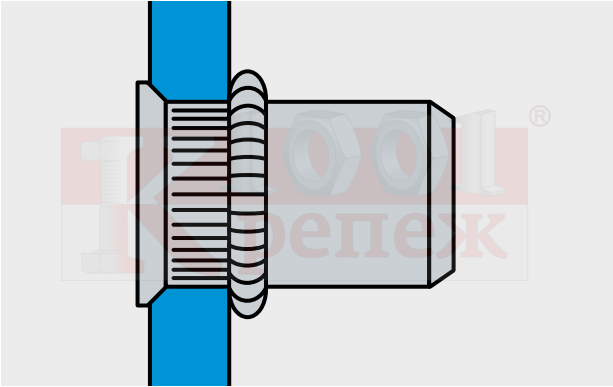

Монтаж резьбовых заклёпок

Установка резьбовых заклёпок выполняется следующим образом:

●Гаечная заклёпка накручивается на резьбовой шток в заклёпочнике.

●Инструмент проворачивается в проделанном отверстии, диаметр которого зависит от размера заклёпки.

●Шток заклёпочника извлекается, после чего происходит расклёпывание крепежа.

●После установки стержень заклёпочника выкручивается.

При выборе заклёпок резьбовых необходимо учитывать особенности эксплуатации. Например, при использовании во влажной среде следует выбирать стальные крепежи с антикоррозионным покрытием. Для создания надежного соединения подходят изделия с выступающей полусферической головкой и полнотелым стержнем.

В интернет-магазине «Первый крепёж» можно приобрести заклёпки с внутренней резьбой на выгодных условиях. Достоинствами компании являются высокое качество товара, большой опыт специалистов, широкий ассортимент изделий, проверенные производители, своевременная доставка, умеренные цены. Для получения подробных консультаций по выбору и эксплуатации товара можно позвонить по телефону или написать на E-mail.

Заклепки резьбовые как установить

Существует множество различных направлений хозяйственной деятельности, в которых может использоваться заклепочник для резьбовых заклепок. Основное назначение этого инструмента — надежное соединение элементов, которые приходится периодически демонтировать. Это могут быть детали металлоконструкций и корпуса автомобиля, комплектующие электрических шкафов. Профессиональный заклёпочный инструмент — дорогостоящее, да и ненужное приобретение для домашнего мастера, если принять во внимание его мощность, которая вряд ли пригодится в бытовых целях. При желании вместо него для решения тех же задач можно использовать приспособление, изготовленное своими руками из подручных средств. По способу воздействия на заклепку клепальники можно классифицировать на несколько групп:.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Особенности работы с заклепочником и изготовление его своими руками
• Гаечные заклепки
• Резьбовые заклепки
• Применение резьбовой заклепки
• Установка резьбовых заклёпок в деку Ovinem
• Заклепки резьбовые

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простая установка резьбовой заклепки

Особенности работы с заклепочником и изготовление его своими руками

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Категории: Делимся опытом , Электрообзоры Количество просмотров: Комментарии к статье: 1. Использование резьбовых заклепок при монтаже электрошкафов. При монтаже электрошкафов иногда приходится крепить на монтажной панели довольно массивные комплектующие, которые крепить «намертво» нельзя, потому что их время от времени нужно снимать по разным причинам — для замены, для обслуживания и т.

Обычно их крепят винтами. Для этого нужно предусматривать в монтажной панели резьбовые отверстия, чтобы при их демонтаже не снимать всю панель в смонтированном шкафу, чтобы добраться с обратной стороны панели до крепежных гаек. При их небольших диаметрах панель из тонкого листа достаточно пуклевать и нарезать в них резьбу М3, М4, а вот для большей несущей способности при резьбах М5, М6 таким способом уже не обойдешься, так как в тонком листе панели такую резьбу не сделаешь.

Приходится в этих местах ставить резьбовые втулки. В былые времена они выпускались отечественной промышленностью, сейчас все мои запасы исчерпались и их днем с огнем не найдешь. При очередном походе магазин в отделе крепежа мне попались резьбовые заклепки. Это отличный выход из положения, так как они вполне доступны и достаточно дешевы. Однако встал вопрос об их установке. Покопался я в инете, посмотрел, какой инструмент для этого нужен.

В городе такого не оказалось, да и цена его оказалась будь здоров. Пришлось включать голову и думать, как это сделать доступным способом. В ходе раздумий и родилась эта статья.

Думаю, что она будет полезна большому числу самодельщиков и даже профи. Резьбовая заклёпка, в отличие от обычной, не просто соединяет листовые материалы между собой, но и снабжена внутренней винтовой резьбой.

Поэтому такая заклёпка может использоваться в сравнительно тонколистовых конструкциях, которые нуждаются в прочной резьбе для последующего применения. Основные преимущества такого крепежа — это простота его установки, отсутствие деформации и обесцвечивания материала заготовки.

Качественную резьбовую заклёпку можно установить в труднодоступных местах с помощью простого оборудования заклёпочника механического или пневмогидравлического и без предварительной подготовки поверхности. При подборе нужной заклёпки необходимо учитывать тип и толщину соединяемого материала, а также вид инструмента, который будет использоваться для установки заклёпки. Важным параметром, определяющим долговечность скрепления обрабатываемых деталей, является внешний диаметр резьбовой заклёпки.

Чем больше значение этого параметра, тем более надёжным будет полученное соединение, а значит, тем большую нагрузку сможет испытывать конструкция в период эксплуатации. В случае установки ручным инструментом резьбовая заклёпка может оказывать значительное сопротивление, а толщина её стенок — большое влияние на удобство работы.

Однако, вне зависимости от типа используемого инструмента, толщина стенок, наличие или отсутствие рифления напрямую влияют на прочность посадки гаечной заклёпки.

Другая важная характеристика заклёпки — это её длина. Длину резьбовой заклёпки необходимо подбирать под толщину скрепляемых деталей. Однако, в любом случае, такой крепёж предназначается для работы с листами толщиной 0, мм.

Сегодня на рынке крепежа представлены вытяжные резьбовые заклёпки с различными типами головок, среди них и потайные головки, которые обеспечивают получение гладкой поверхности прикрепляемого листа.

В моем арсенале есть универсальный инструмент — шуруповерт, с помощью которого легко можно устанавливать в лист резьбовые заклепки. Суть метода заключается в следующем.

Любой заклепочник для установки резьбовых заклепок осаживает ее и она приобретает бортик деформированного металла, как любая вытяжная, когда заклепочник с большим усилием вытягивает резьбовую шпильку шток , вкрученную в заклепку см. При этом шпилька испытывает только поступательное перемещение.

Добиться этого можно с помощью обычного шуруповерта, если в его патрон зажать удлиненную гайку см. При вращении патрона гайка, наворачиваясь на шпильку, заставляет ее с силой сжимать заклепку вдоль ее оси. Это приводит к ее развальцовке и фиксированию в отверстии листа. Длинный конец шпильки при этом нужно удерживать от проворачивания. У этого метода есть недостаток — невозможно установить заклепку в лист без двухстороннего доступа, но в быту часто он и не нужен.

Таким образом, наш процесс ничем не отличается от рекомендованного выше и освобождает нас от лишних трат что на приобретения специального инструмента для установки резьбовых заклепок, стоимость которого намного превышает стоимость аккумуляторного шуруповерта.

Поделитесь этой статьей с друзьями:. Вступайте в наши группы в социальных сетях:. ВКонтакте Facebook Одноклассники Pinterest. Смотрите также на Электрик Инфо : Как сделать так, чтобы бытовые светильники работали долго и надежно Полезные советы по выбору электроинструмента Технические характеристики и функции электродрелей Способы установки светильников на потолок Как сделать «вечную» настольную лампу своими руками.

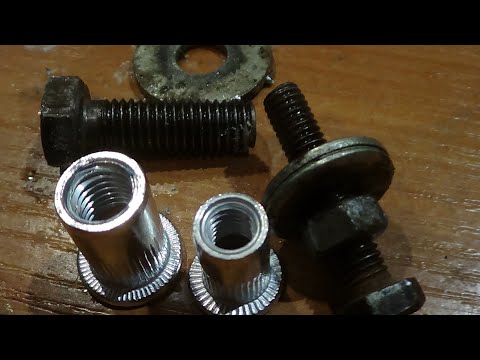

Поскольку место неудобное — около стенки — вместо кривой шпильки взял нержавеющий болтик м4х25 и держал его накидным ключиком.

В качестве гайки не нашёл ничего, кроме латунной резьбовой стойки поэтому и болт такой длинный. Найденный на помойке шуруповёрт Einhell легко осилил все имеющиеся в наличии заклёпки М4 — даже нержавеющие усиленные. На что обратить внимание — держать шуруповёрт как можно вертикальнее, иначе загибает болтик или заклёпка вытягивается не по центру. Если голова у заклёплки шире гайки, то полезно проложить толстенькую шайбу. Процесс идёт несколько медленнее, чем клещами, но не критично.

Новые статьи Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед IGBT-транзисторы — основные компоненты современной сило Как работают датчики и токовые клещи для измерения пост Какое напряжение опасно для жизни человека?

Почему выключатель размыкает фазу, а не ноль? В Интернете кто-то прав! За применение этой информации администрация сайта ответственности не несет. Перепечатка материалов сайта запрещена. Пожалуйста, подождите Тонкости работы с резьбовой заклёпкой Резьбовая заклёпка, в отличие от обычной, не просто соединяет листовые материалы между собой, но и снабжена внутренней винтовой резьбой.

Процесс установки: 1 заклепка накручивается на резьбовой шток инструмента;. Электрик Инфо. Автору спасибо за идею. Добавление комментария. Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед Или о чём говорят электрики Бортовая сеть автомобиля. Вся информация на сайте предоставлена в ознакомительных и познавательных целях. Категории: Делимся опытом , Электрообзоры Количество просмотров: Комментарии к статье: 1 Использование резьбовых заклепок при монтаже электрошкафов При монтаже электрошкафов иногда приходится крепить на монтажной панели довольно массивные комплектующие, которые крепить «намертво» нельзя, потому что их время от времени нужно снимать по разным причинам — для замены, для обслуживания и т.

Процесс установки: 1 заклепка накручивается на резьбовой шток инструмента; 2 вставляется в подготовленное отверстие до упора; 3 инструмент, упираясь в заклепку и вытягивая шток, «расклепывает» ее; 4 резьбовой шток инструмента выкручивается из установленной заклепки. Шашарин С.

E-mail: shasharin mail. Комментарии: 1 написал: теоретик [цитировать]. Вчера наткнулся на статью, сегодня опробовал методу.

Гаечные заклепки

В прошлом к наиболее распространенным крепежным элементам относились заклепки особенно в середине XX в. К настоящему времени они значительно вытеснены, но все же сохранили актуальность в некоторых случаях. Далее рассмотрен один из типов крепежных элементов — резьбовые заклепки: их общие особенности, классификация, сферы и технология применения. Заклепки представляют собой крепежные элементы в виде втулки либо стержня с закладной головкой с одного конца и с замыкающейся в процессе заклепки головкой с другого. От вытяжных заклепок резьбовые отличаются наличием резьбы. То есть они представляют собой шестигранные либо цилиндрические втулки с опорным бортиком в верхней части и резьбой в нижней.

Заклёпки резьбовые М3, М4, М5, М6, М8, М Заклёпка-гайка резьбовая М3, М4, М5, М6, М8, М10 с Установка резьбовой заклёпки-гайки с потайным.

Резьбовые заклепки

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться. Добавить обзор. Блог AliExpress. RSS блога Подписка.

Применение резьбовой заклепки

Основной сайт компании. Широкий ассортимент крепежа и оборудования для его установки. Резьбовая заклёпка, в отличие от обычной, не просто соединяет металлические листы между собой, но и снабжена внутренней винтовой резьбой. Поэтому такая заклёпка может использоваться в сравнительно тонколистовых конструкциях, которые нуждаются в прочной резьбе для последующего применения.

Компания Harpoon реализует разнообразные виды крепежных изделий, в том числе резьбовые гаечные заклепки бонки различных типов:.

Установка резьбовых заклёпок в деку Ovinem

С заклепками сталкивается практически каждый человек, даже тот, который никак не связан со строительством. Некоторые их виды присутствуют на одежде, что облегчает ее использование. В строительстве заклепки чаще всего используются для фиксации двух деталей между собой. Но есть и такие заклепки, которые выполняют другую роль. Они называются резьбовыми.

Заклепки резьбовые

Бытовой аккумуляторный инструмент в руках рачительного хозяина — действенное средство для производства более широкого круга работ, которые заявляются производителем. Шуруповёрты для этих целей подходят идеально: они имеют удачную компоновку и эффективный привод, который не привязан к источнику энергоснабжения. Насадка для установки заклёпок — один из вариантов расширенного использования шуруповёрта, поскольку заклёпочные соединения, в частности, на резьбовых или вытяжных заклёпках, всё чаще применяются в быту. Традиционные заклёпки, как вид неразъёмных соединений, в домашнем хозяйстве встречаются редко, проигрывая по многим пунктам сварочным конструкциям. Кроме того, в большинстве случаев высоких прочностных показателей от заклёпок и не требуется.

Резьбовые заклепки становятся все более популярными, поскольку они очень просты в установке и в отличии от гаек для приварки не отрываются.

Такие детали, как резьбовые втулки или резьбовые заклепки известны в основном лишь тем людям, которые имеют непосредственное дело с техникой или по воле случая приходилось вникать в данные моменты. Заклепка болт и заклепка-гайка это составляющие части процесса резьбовой заклепки. Основой технологии резьбовой заклепки является использование вытяжных заклепок-болтов и заклепок-гаек, обладающих двойной функцией:. Функцией создания канала с резьбой в тонких листовых материалах.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Скрепление металлических и не только деталей производится по разнообразным методикам.

Возникла необходимость поставить в отверстие на лонжероне моего автомобиля резьбовую заклёпку. Есть варианты по переделке обычных ручных заклёпочников в резьбовые, но мне этот вариант не очень понравился. Обобщив опыт ранее построенных подобных устройств, и дополнив конструкцию некоторыми рац. Приспособление мало подходит для каждодневного и профессионального использования, но для разовых использований — самое то! Принцип действия — вытягивание заклёпки внутренним винтом при выкручивании наружного болта относительно упорной гайки. Ну и уж если мы все находимся на автомобильном сайте — постарался максимально использовать автомобильные компоненты. Приобрел резьбой М5, М6 и М8, класс прочности 8.

Она может выполняться из многих материалов, но там, где требуется повышенная прочность деталей, лучше использовать изготовленную из нержавеющей стали. У заклепки такого типа есть и другое название — резьбовая. Она имеет форму втулки с закладной головкой, внутренняя полость которой покрыта резьбой для последующего вкручивания болта в целях присоединения другой детали или предмета. Для работы с ней не требуется сварочное оборудование — заклепку можно установить даже в труднодоступных местах.

Инструмент для заклепок | Инструмент для установки Rivnut® | Инструмент Rivnut® | Инструмент для ручной установки Rivnut

Rivet Nut USA (оперативное подразделение Cardinal Components, Inc ) предлагает варианты инструментов для установки в больших, средних и малых объемах. Мы распространяем одну и ту же линейку инструментов в течение последних 20 с лишним лет, что говорит об успехе наших клиентов с нашими инструментами для установки заклепочных гаек.

Инструмент для установки больших и средних объемов: Наше основное предложение — это пневматические/гидравлические или работающие от аккумулятора продукты, разработанные в Германии компанией Bollhoff®, причем Bollhoff P2007 является ведущим на рынке пневматическим монтажным инструментом. Эти инструменты являются «вращающимися», они одновременно вращаются и тянут, чтобы установить застежку. При бережном отношении эти инструменты обеспечат вам годы приятного использования, а их срок службы можно продлить за счет регулярного технического обслуживания/ремонта. Прокрутите ниже для получения дополнительной информации, включая фотографии и видео. Некоторые могут называть эти инструменты заклепочными гайками.

Инструмент для установки малых и средних объемов: Эти инструменты приводятся в действие вашими руками с помощью рычага или гаечного ключа. Инструмент считается экономически эффективным, но при этом обеспечивает очень качественную установку. Прокрутите ниже для получения дополнительной информации, включая фотографии и видео.

Техническая поддержка: После того, как вы купите инструмент/пистолет, вы получите команду экспертов по инструментам, которые окажут техническую поддержку, чтобы ваша установка прошла идеально. Для оказания поддержки мы можем проводить телеконференции, предоставлять видео или посещать сайты.

Поддержка после покупки: Мы поддерживаем наши инструменты. В маловероятном случае производственного брака мы будем здесь, чтобы позаботиться о вас. Инструменты будут подвергаться нормальному износу в условиях крупносерийного производства. Вместо того, чтобы выбрасывать установочный пистолет, отправьте его нам, и наша инструментальная лаборатория вернет его в первоклассную форму!

Осторожная история: Пожалуйста, не ведитесь на «самый дешевый» инструмент; скорее, ищите свой вариант инструментов «наилучшее соотношение цены и качества». С «дешевыми» инструментами вы можете столкнуться с увеличением количества неправильно установленных заклепочных гаек, что приведет к дорогостоящим внешним отказам в полевых условиях. Кроме того, убедитесь, что ваш инструмент может быть отремонтирован в квалифицированной инструментальной лаборатории; в противном случае вы можете быть вынуждены «выбросить и купить снова», если инструмент сломается. Порадуйте своего менеджера по качеству (отказы в полевых условиях) и финансового менеджера (общая стоимость владения), приняв участие в программе Rivet Nut USA по изготовлению заклепочных гаек с наибольшей выгодой. Пожалуйста, наслаждайтесь просмотром информации об инструментах установки ниже, и не забудьте смотрите видео о заклепках на нашей домашней странице!

4080 — Оттягивание до хода — Пневматический/гидравлический инструмент (Bollhoff P2005)

Если вы работаете в производственной среде, требующей масштаба, повторяемости и эффективности, вам подойдет инструмент для установки заклепочных гаек 4080 (также известный как P2005 от Bollhoff). пневматический монтажный инструмент). Кардинал 4080 обычно используется для установки заклепочных гаек или Bollhoff Rivnuts® . «Тянуть до хода» позволяет пользователю изначально настроить инструмент на заданную длину хода установки при вытягивании. Пистолет последовательно регулирует тянущее усилие, чтобы каждая установленная заклепочная гайка «перемещалась» на одинаковое расстояние. «Pull to Stroke» 4080 — лучший друг сборщика и менеджера по качеству для производственных сред с большими объемами установки! Как правило, инструмент 4080 устанавливает № 4 (M3), № 6, № 8 (M4), № 10 (M5), 1/4 (M6), 5/16 (M8), 3/8 (M10) и 1/. 2 (M12) крепежа RIVNUT® или RIVSTUD®. Чтобы убедиться, что у вас есть подходящий инструмент для вашего приложения и крепежа, позвоните или напишите нам, указав свои данные!

• Шаг 1: Крепеж автоматически подается на установочный инструмент.
• Шаг 2: Однократное нажатие на спусковой крючок завершает всю последовательность установки.
• Шаг 3: Инструмент автоматически выйдет из установленного крепежа.
• Время цикла: До 35 установок в минуту.
• Эргономичный захват и балансировка для удобства оператора (доступны дополнительные эргономичные аксессуары, просто спросите!)
• Тяговое усилие: 5200 фунтов силы или 23 кН.
• Ход: 0,275 дюйма или 7 мм.
• Номер детали производителя: Bollhoff P2005 (Cardinal 4080).
• Давление воздуха: Отрегулируйте до 87 фунтов на квадратный дюйм (6,0 бар) чистого сухого воздуха для лучшей работы.

Отзыв:

«5 из 5 звезд за первоначальную покупку».

Ресурсы:

• 4080 Руководство по инструменту
• Видео 4080 в действии!

4090 и 4090P — Пневматический/гидравлический инструмент «Тяга к давлению» (Bollhoff P2007 и P2007PN)

Cardinal’s 4090 (4090 P для PLUSNUT® ) — самый универсальный и удобный в использовании инструмент пистолет для заклепочных гаек на рынке. Пожалуйста, прочитайте отзывы наших клиентов или попросите нас отправить вам отзыв клиента по электронной почте! Кардинал 4090 также известен как пневматический монтажный инструмент Bollhoff P2007 (кардинал 409).0 P — это P2007 PN компании Bollhoff). 4090 обычно используется для установки заклепочных гаек или болтов Bollhoff RIVNUTS®. (Попросите инструмент 4090 P , если вам необходимо установить Bollhoff PLUSNUTS®.) «Натяжение до давления» позволяет пользователю изначально настроить инструмент на заранее определенное установочное усилие. Инструмент будет правильно и последовательно устанавливать каждую заклепку, даже если толщина материала варьируется от установки к установке. «Притяжение к давлению» значительно снижает риск неудачных установок. Как правило, 409Инструмент 0 устанавливает крепежные детали RIVNUT® или RIVSTUD® №4 (M3), №6, №8 (M4), №10 (M5), 1/4 (M6), 5/16 (M8) и 3/8 (M10) . Чтобы убедиться, что у вас есть подходящий инструмент для вашего приложения и крепежа, позвоните или напишите нам, указав свои данные!

• Шаг 1: Крепеж автоматически подается на установочный инструмент.
• Шаг 2: Однократное нажатие на спусковой крючок завершает всю последовательность установки.
• Шаг 3: Инструмент автоматически выйдет из установленного крепежа.
• Время цикла: До 30 установок в минуту.
• Эргономичный захват и балансировка для удобства оператора (доступны дополнительные эргономичные аксессуары, просто спросите!)
• Тяговое усилие: 4700 фунтов силы или 21 кН (14 кН для инструмента 4090 P ).
• Ход: 0,275 дюйма или 7 мм (14 мм для инструмента 4090 P ).
• Номер детали производителя: Bollhoff P2007 (Cardinal 4090) и Bollhoff P2007 PN (Cardinal 409)0 Р ).
• Давление воздуха: Отрегулируйте до 87 фунтов на квадратный дюйм (6,0 бар) чистого сухого воздуха для лучшей работы.

Отзыв:

«Спасибо за обслуживание и поддержку ваших инструментов. Это было отличное решение перейти на инструменты для установки RIVNUT®».

Ресурсы:

• 4090 Руководство по инструменту
• 4090P Руководство по инструменту
• Видео, демонстрирующее скорость модели 4090! 4 Устанавливается за 25 секунд!
• Видео 4090 в действии!
• Еще одно видео о 4090 в действии!

6703 и 6703P Инструмент для тяжелых условий эксплуатации — Пневматический/гидравлический инструмент для работы под давлением (Bollhoff P3007 и P3007PN) самые высокие монтажные нагрузки. 6703 обычно используется для установки заклепочных гаек или гаек Bollhoff Rivnuts®. (Спросите Cardinal’s 6703

P , также известный как инструмент Bollhoff P3007 PN , если вам необходимо установить Bollhoff PLUSNUTS®). «Натяжение до давления» позволяет пользователю изначально настроить инструмент на заданное усилие установки. Инструмент будет правильно и последовательно устанавливать каждую заклепку, даже если толщина материала варьируется от установки к установке. «Притяжение к давлению» значительно снижает риск неудачных установок. Как правило, инструмент 6703 устанавливает крепежные детали RIVNUT® или RIVSTUD® 5/16 (M8), 3/8 (M10) и 1/2 (M12). Чтобы убедиться, что у вас есть подходящий инструмент для вашего приложения и крепежа, позвоните или напишите нам, указав свои данные!

• Шаг 1: Крепеж автоматически подается на установочный инструмент.
• Шаг 2: Однократное нажатие на спусковой крючок завершает всю последовательность установки.
• Шаг 3: Инструмент автоматически выйдет из установленного крепежа.
• Время цикла: До 15 установок в минуту.
• Эргономичный захват и балансировка для удобства оператора (доступны дополнительные эргономичные аксессуары, просто спросите!)
• Тяговое усилие: 9000 фунтов силы или 40 кН (22 кН для инструмента 6703 P ).
• Ход: 0,315 дюйма или 8 мм (14 мм для инструмента 6703 P ).
• Номер детали производителя: Bollhoff P3007 (Cardinal 6703) и Bollhoff P3007 PN (Cardinal 6703 P ).
• Давление воздуха: Отрегулируйте до 87 фунтов на квадратный дюйм (6,0 бар) чистого сухого воздуха для лучшей работы.

Отзыв:

«…сегодня мы ввели инструмент в эксплуатацию, все, что я могу сказать, это ВАУ, это потрясающий инструмент, давно хотел, чтобы он у нас был, он увеличил производительность на 200%»

Ресурсы:

• Руководство по эксплуатации 6703 и 6703P
• Видео 6703 в действии!

B4090 — Оттягивание до давления — Аккумуляторный/гидравлический инструмент (Bollhoff B2007)

Освободите себя от пневматических линий подачи воздуха! Кардинал B4090 (также известный как инструмент для установки аккумуляторов Bollhoff B2007) — это проверенный в боевых условиях инструмент для заклепки аккумуляторных гаек, готовый к использованию в производственных условиях. Он превосходит все другие аккумуляторные инструменты с точки зрения мощности установки и срока службы. Если вы ищете аккумуляторный заклепочный пистолет, B4090 то что нужно! Инструмент представляет собой «умный» инструмент. В инструмент встроены функции обеспечения качества (счетчик, напоминание о необходимости обслуживания, срок службы батареи и т. д.). B4090 обычно используется для установки заклепочных гаек или болтов Bollhoff RIVNUTS®. «Натяжение до давления» позволяет пользователю изначально настроить инструмент на заданное усилие установки. Инструмент будет правильно и последовательно устанавливать каждую заклепку, даже если толщина материала варьируется от установки к установке. «Притяжение к давлению» значительно снижает риск неудачных установок. Как правило, B4090 устанавливает инструмент #4 (M3), #6, #8 (M4), #10 (M5), 1/4 (M6), 5/16 (M8) и 3/8 (M10) RIVNUT® или RIVSTUD® застежки. Чтобы убедиться, что у вас есть подходящий инструмент для вашего приложения и крепежа, позвоните или напишите нам, указав свои данные!

• Шаг 1: Крепеж автоматически подается на установочный инструмент.
• Шаг 2: Однократное нажатие на спусковой крючок завершает всю последовательность установки.
• Шаг 3: Инструмент автоматически выйдет из установленного крепежа.
• Время цикла: До 25 установок в минуту.
• Эргономичный захват и балансировка для удобства оператора (доступны дополнительные эргономичные аксессуары, просто спросите!)
• Тяговое усилие: 4000 фунтов силы или 18 кН.
• Ход: 0,275 дюйма или 7 мм.
• Номер детали производителя: Bollhoff B2007 (Cardinal B4090).
• В среднем 500–800 циклов на одну зарядку аккумулятора. Зарядная станция для нескольких аккумуляторов является доступным аксессуаром.

Отзыв:

«То, что раньше требовало часов работы с ручным ручным инструментом, теперь занимает минуты с этим инструментом, работающим от аккумулятора. Мы это любим.»

Ресурсы:

• Руководство по инструменту B4090
• Видео B4090 в действии!

9003 Heavy Duty — Оттягивание до давления / Оттягивание до хода — Пневматический / гидравлический инструмент (Atlas® Riv 942)Инструмент для установки заклепочных гаек 003 Heavy Duty (также известный как монтажный инструмент Atlas® Riv 942) обеспечивает работу в тяжелых условиях, а также гибкость при установке мелких деталей с резьбой (таких как 6-32 / M4).

Модель 9003 обычно используется для установки заклепочных гаек и заклепочных шпилек и обеспечивает возможность как «оттягивания до давления», так и «оттягивания до хода».

• «Вытягивание до давления» позволяет пользователю изначально настроить инструмент на заданное установочное усилие. Инструмент будет оказывать стандартное давление в футо-фунтах для успешной установки каждой заклепочной гайки, даже если толщина материала варьируется от установки к установке. «Вытягивание до давления» удобно для пользователя и подходит для материалов различной толщины или различных типов заклепочных гаек.
• «Тянуть до хода» позволяет пользователю изначально настроить инструмент на заданную длину хода при установке. Пользователь ввинчивает ручку давления в положение максимального давления (исключая любые колебания давления), а затем позволяет пистолету контролировать качество высадки с помощью функции управления ходом. Функция «Pull to Stroke» модели 9003 — лучший друг сборщика и менеджера по качеству в средах с большими объемами установки, поскольку она обеспечивает «перемещение» гайки на одно и то же расстояние при каждой установке! Это удобно, когда на заводе снова и снова устанавливают одну и ту же заклепочную гайку в один и тот же материал.

Инструмент 9003 устанавливает заклепочные гайки от #6-32 до 1/2″ (M4-M12) и заклепочные шпильки от #8-32 до 5/16” (M4-M8). Если у вас есть подходящий инструмент для вашего приложения и крепеж, пожалуйста, позвоните или напишите нам с вашими данными!

• Шаг 1:  Крепеж автоматически встанет на установочный инструмент
• Шаг 2:  Нажмите на курок НАПОЛОВИНУ, чтобы начать последовательность установки
• Шаг 3:  После установки крепежного элемента ПОЛНОСТЬЮ нажмите на спусковой крючок, чтобы активировать реверсивное действие, при котором оправка будет выкручиваться из установленного крепежного элемента
• Время цикла:  До 10 установок в минуту
• Тяговое усилие:  6500 фунтов или 29 кН
• Ход: 0,390 дюйма или 9,9 мм
• Номер детали производителя:  Atlas® Riv 942 (Cardinal 9003)
• Давление воздуха: Отрегулируйте до 87 фунтов на квадратный дюйм (6,0 бар) чистого сухого воздуха для лучшей работы

Ресурсы:

• 9003 Руководство по инструменту
• Видео 9003 в действии!
• Видео о том, как настроить 9003 для установки заклепочной гайки 1/2-13

9991 — Пневматический инструмент для прорезания шестигранных отверстий

Этот пневматический ручной инструмент идеально подходит для «пробивания» шестигранных отверстий в основном объекте. заклепочные гайки. (Для крупносерийного производства производитель обычно использует лазер с ЧПУ или обрабатывающий центр для создания отверстий, так как это более эффективно, чем использование этого ручного инструмента.) Общая установка происходит следующим образом. Сначала пользователь просверливает предварительное отверстие круглой формы. Затем пользователь захватывает пневматический 9Инструмент с шестигранным отверстием 991 для пробивки круглого отверстия в отверстие шестиугольной формы. Инструмент может пробить шестигранные отверстия для крепежных деталей HEXNUT® #10 (M5), 1/4 (M6), 5/16 (M8), 3/8 (M10) и 1/2 (M12), для каждого размера резьбы требуется дополнительная гарнитура для покупки. Чтобы убедиться, что у вас есть подходящий инструмент для вашего приложения и крепежа, позвоните или напишите нам, указав свои данные!

• Тяговое усилие: 4721 фунт силы или 21 кН
• Ход: 0,472 дюйма или 12 мм
• Номер детали производителя: Atlas RIV9991 (Cardinal 9991)
• Давление воздуха: Отрегулируйте до 87 фунтов на квадратный дюйм (6,0 бар) чистого сухого воздуха для лучшей работы

Существуют ограничения на максимальную толщину пластины/наложения, которую может «пробить» этот пневматический инструмент с шестигранными отверстиями. Пожалуйста, ознакомьтесь с этой таблицей, чтобы узнать размер резьбы, размер отверстия и толщину пластины.

Ресурсы:

• 9991 Руководство по инструменту

140-2000 – Инструмент с двойным рычагом для заклепочных гаек и гаек Plusnuts® 9№ 0029

Наш ручной инструмент для установки заклепок-гаек для тяжелых условий эксплуатации предназначен для небольших производственных работ и создания прототипов или заклепок-гаек большего размера. Существует очень быстрое изменение размера резьбы с помощью «сменных головок». Используйте две руки для управления рычажным механизмом, что помогает создать большую степень механического преимущества для больших усилий при установке.

140-2000 Ручной инструмент для установки заклепочных гаек Unified Lever

• Включает только наборы головок с заклепочными гайками 1/4-20, 5/16-18, 3/8-16 и 1/2-13.
  • Для перехода на другие размеры резьбы необходимы дополнительные насадки.

140-2000-PLUS Ручная гайка с заклепками Unified Lever и PLUSNUTS® Ручной инструмент для установки

• Включает заклепки 1/4-20, 5/16-18, 3/8-16 и 1/2-13 Только комплекты головок с гайками.
  • Для перехода на другие размеры резьбы необходимы дополнительные насадки.
• Включает только наборы головок Plusnuts® 1/4-20, 5/16-18 и 3/8-16.
  • Для перехода на другие размеры резьбы необходимы дополнительные насадки.

140-2000M Ручной инструмент для установки заклепочных гаек с метрическим рычагом

• 140-2000M Включает только наборы головок с заклепочными гайками M6, M8, M10 и M12.
  • Для перехода на другие размеры резьбы необходимы дополнительные насадки.

140-2000M-PLUS Ручная заклепочная гайка с метрическим рычагом и ручной инструмент для установки PLUSNUTS®

• Включает только наборы головок с заклепочными гайками M6, M8, M10 и M12.
  • Для перехода на другие размеры резьбы необходимы дополнительные насадки.
• Включает только наборы головок M6, M8 и M10 Plusnuts®.
  • Для перехода на другие размеры резьбы необходимы дополнительные насадки.

На инструмент серии 140-2000 (включая 140-2000, 140-2000M, 140-2000-PLUS и 140-2000M-PLUS) можно установить следующее:

• Тонкостенные заклепочные гайки: 6- 32 до 1/2-13 и M4-M12.
• Стальные заклепки-гайки: от 1/4-20 до 5/16-18 и M6-M8.
• Заклепочные гайки из нержавеющей стали: 1/4-20 и M6.
• PLUSNUTS® (все материалы): от 6-32 до 1/2-13 (M4-M10).
  • Для этого может потребоваться покупка специальных оправок, которых нет в наличии. Тонкий материал может потребовать от пользователя двойного хода инструмента. Наши специалисты здесь, чтобы помочь; Просто спроси!

Ресурсы:

• 140-2000 Руководство по инструменту (унифицированное)
• 140-2000-PLUS Руководство по инструменту (унифицированное)
• Руководство по инструменту 140-2000M (метрическая система)
• 140-2000M-PLUS Руководство по инструменту (метрическая система)
• Ссылка на видео, показывающая, как легко заменить гарнитуру на 140-2000

C6000 / C7000 Однорычажный тип

Это должен быть ваш ручной инструмент для заклепочных гаек, если вы выполняете монтажные работы небольшого и среднего объема для одного типа резьбы (например, заклепки-гайки № 6-32). Это проверенный временем инструмент. CC6000 и CC7000 — это ручной инструмент рычажного типа, который регулируется давлением оператора и предназначен для установки крепежных элементов RIVNUT® или PLUSNUT®. Он оснащен ручкой вращения плунжера для эффективного закручивания и выкручивания RIVNUT® или PLUSNUT®.

Ресурсы:

• Руководство по эксплуатации CC6000 / CC7000
  • CC6000 Размеры резьбы: RIVNUT® (#4, #6, #8, #10, 1/4, M3, M4, M5, M6).
  • CC7000 Размеры резьбы: PLUSNUT® (#4, #6, #8, #10, M4, M5).

C722 / C845 Ударный инструмент с гаечным ключом

Инструмент для установки заклепочной гайки с гаечным ключом C722 и C845 устанавливает RIVNUT® или PLUSNUT® с помощью простого гаечного ключа для удерживания инструмента и шестигранного ключа для приложения крутящего момента. При повороте шестигранного ключа инструмент совершает линейный ход для установки RIVNUT® или PLUSNUT®.

Ресурсы:

• Руководство по инструменту C722 (размеры резьбы: 5/16, 3/8, 1/2, M8, M10, M12)
• Руководство по инструменту C845 (размеры резьбы: #4, #6, #8, #10, 1/4, M3, M4, M5, M6)
• Посмотрите видео C722 в действии! (то же самое относится и к меньшему инструменту C845)
• Позвоните нам, чтобы узнать лучшие оптовые цены, или для мгновенной покупки посетите наш Amazon Store

C1000 Инструмент для гаечного ключа

Гаечный ключ C1000 устанавливает крепежные детали RIVNUT® и PLUSNUT® с помощью двух простых ключей. Когда гайка в верхней части инструмента поворачивается, вал инструмента оказывает прямолинейное тяговое усилие на застежку. (Для начинающих пользователей мы обычно рекомендуем обратить внимание на инструмент CC7000 или инструмент 140-2000. Для опытных пользователей этот инструмент работает феноменально!) 6, №8, №10, 1/4, М4, М5, М6)

C3600 — Инструмент для установки шпонки

Этот инструмент прорезает шпоночный паз в отверстии заклепочной гайки, что облегчает использование заклепочных гаек со шпоночной головкой. При закрывании рукоятки инструмента втягивается лезвие резака, которое зажимает шпоночный паз в тонком металле. (Примечание. Для нарезания ключей из более толстого металла рекомендуется использовать небольшой круглый напильник или сверло с направляющей.) При заказе деталей инструмента обязательно указывайте плоскую или потайную головку и размер резьбы RIVNUT®. Дополнительные режущие лезвия следует заказывать вместе с инструментом и рассматривать как расходные материалы.

Ресурсы:

• Информация об инструменте C3600 (вырезает отверстия для размеров резьбы #4, #6, #8, #10, 1/4)

Устаревшие инструменты установки

Использование Ривнута | Использование гайки

Ривнут использует | Использование Ривнатс | Вставка для глухих гаек |

Застежка Bollhoff RIVNUT® представляет собой трубчатую заклепку с внутренней резьбой (т. е. заклепочную гайку). Его можно установить за считанные секунды с одной стороны работы (также известная как «слепая установка»). После установки никакие отделочные работы с RIVNUT® не требуются. RIVNUT® не только обеспечивает надежную застежку, но и дает вам дополнительное преимущество чистой внутренней резьбы для насадок.

Для любого проекта, где вам нужна прочная, простая в установке глухая застежка; RIVNUT® будет работать идеально. Bollhoff использует материалы только самого высокого качества, чтобы гарантировать надежность и эффективность продукции. На протяжении более 60 лет автомобильная, металлургическая, бытовая, пищевая, аэрокосмическая и оборонная промышленность используют первоклассный крепеж Bollhoff RIVNUT® для решения сложных проблем с креплением.

Цельная заглушка RIVNUT® представляет собой пластину с гайкой и не требует отделки. Крепеж RIVNUT® изготовлен с соблюдением строгих допусков. Имеется полный выбор типов и материалов. В сочетании с инструментами/пистолетами для установки гаек с мелкими заклепками RIVNUT® крепеж Rivnut® образует надежную общую систему крепления. Ознакомьтесь с другими вариантами крепежа RIVNUT®, такими как варианты HEXNUT®, PLUSNUT® и RIVKLE® с метрической резьбой.

Этап 1

Крепеж RIVNUT® навинчивается на оправку монтажного инструмента.

Этап 2

Крепеж RIVNUT® на оправке инструмента вставляется в отверстие, просверленное для установки.

Этап 3

Оправка втягивается и тянет резьбовую часть стержня застежки RIVNUT® к глухой стороне изделия, образуя выпуклость в области стержня без резьбы.

Шаг 4

Застежка RIVNUT® надежно зафиксирована. Оправка не имеет резьбы, внутренняя резьба RIVNUT® остается нетронутой.

Пластина с глухими гайками

Правильно установленный крепеж RIVNUT® представляет собой превосходную пластину с глухими гайками для простых винтовых соединений.

• Устанавливает жалюзи из листового металла, пластика и трубчатых материалов.

• Может использоваться как заклепка для соединения двух и более материалов и как гайка для крепления ответной части винтом.

• Устанавливается в оцинкованные или предварительно окрашенные материалы без повреждения отделки поверхности.

• Устанавливается механически без деформации основного материала.

• Устанавливается до или после нанесения финишного покрытия на основной материал.

• Устанавливается в материал толщиной от 0,020 дюйма (0,5 мм), обеспечивая прочную несущую резьбу.

• Устанавливается со скоростью 20 штук в минуту с помощью пневматических инструментов/пистолетов.

• Устанавливается с помощью недорогих ручных инструментов для ремонта в полевых условиях или установки потребительского комплекта.

• Устанавливается полуквалифицированным персоналом с минимальной подготовкой.

• Идеально подходит для автоматической сборки благодаря сбалансированной геометрической форме.
