Лист рифлёный — ГОСТ, вес, размеры | Санкт-Петербург

Лист рифлёный стальноый с ромбическим и чечевичным рифлением (ГОСТ 8568-77)

Лист рифленый стальной ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Высота рифлей на листах должна быть 0,2 — 0,3 толщины основания листа, но не менее 0,5 мм.

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.

Рифлёный лист с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

В зависимости от назначения рифлёный листы изготавливаются:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком не более 10% массы партии;
• кратной мерной длины достатком не более 10% массы партии;
• немерной длины.

Остатком считают рифлёные листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77.

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77.



Толщина и масса 1м

² рифлёного листа (ГОСТ 8568-77)

Лист стальной рифленый согласно ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифлением общего назначения изготовляют в листах и рулонах, высота рифлей на листах должна быть 0,2-0,3 толщины основания листа, но не менее 0,5мм.

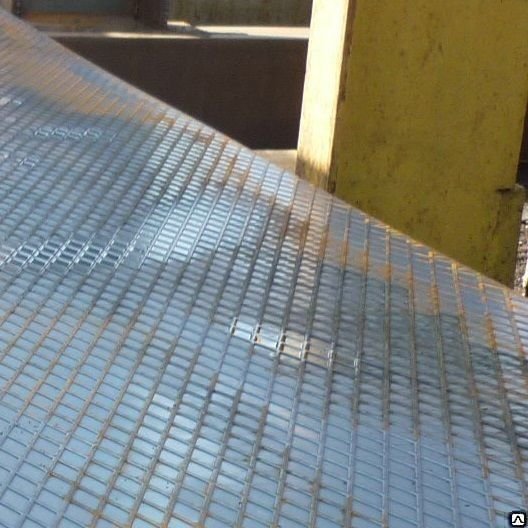

Просечно-вытяжной лист (просечка) изготавливается согласно ТУ 36.26.11-5-8. 1. для изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на электростанциях, а также для стальных конструкций всех назначений.

ГОСТ 8568-77

*.pdf
, 370,9 KB

Справочник металлопроката

*.pdf
, 4,8 MB

область применения, основные свойства и оценка качества стального листа

Кроме металлической листовой продукции с гладкой поверхностью, во многих случаях используется рифленый лист. Его специально сформированные выпуклости (рифли) могут иметь различную форму (ромб, чечевица и др. ). Металлические листы, на поверхность которых нанесено рифление различного типа, отличаются не только своими характеристиками, но и технологией производства.

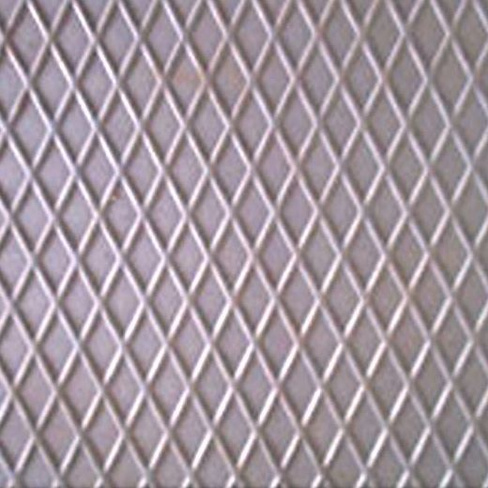

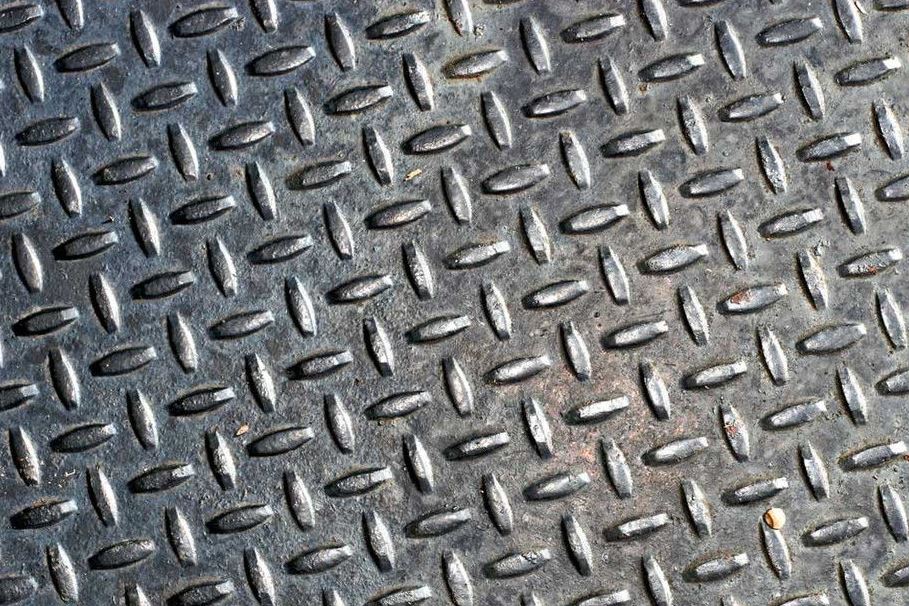

Стальной лист с ромбическим рифлением

Ознакомиться со всеми требованиями ГОСТ к стальным рифленым листам можно, скачав данный документ в формате pdf по ссылке ниже.

ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением. Технические условия

Особенности изготовления материала

Каждый рифленый металлический лист проходит марку ГОСТ, так как того требует изготовление. Например, нержавеющий рифленый лист производится по технологии, которая подразумевает впечатывание листа в определенные валики, что и создает причудливый узор.

Металл проходит сквозь два плотно прилегающих друг другу валика на специальном станке под воздействием очень высокой температуры, которая и позволяет сделать лист рифленым.

Технология производства

В соответствии с положениями нормативного документа, металлические рифленые листы, в том числе и с рифлями в виде ромба, производят по технологии горячего деформирования. Данная технология предполагает, что металл предварительно нагревают до температуры ковки, а затем пропускают через два валка. Один из них имеет ровную поверхность, а на второй нанесен рисунок, соответствующий типу и геометрическим параметрам будущего рифления. Наиболее распространенным материалом, из которого изготавливают листы «Ромб», является углеродистая сталь.

ГОСТ 8568-77 также допускает, что рифленая продукция данного типа может быть изготовлена из нержавеющей стали. Последняя используется в том случае, если изделиям из рифленых листов, кроме высокой прочности, долговечности и исключительной декоративности, необходимо придать способность успешно противостоять воздействию высокой влажности и других агрессивных сред. Главным недостатком изделий из нержавеющей стали является их высокая стоимость. Рифленый металл небольшой толщины, согласно требованиям ГОСТа 8568-77, может поставляться заказчикам как в листах, так и в рулонах, изделия большой толщины – только в листах.

Лист стальной ромбический толщиной 8 мм

Чтобы улучшить коррозионную устойчивость рифленых листов, изготовленных из обычной стали, производители могут подвергать их такой операции, как покрытие слоем цинка. Слой данного металла, который создает на стальном листе защитное покрытие очень незначительной толщины, препятствует окислению основного металла и, соответственно, возникновению и развитию коррозионных процессов.

Каждая партия отгружаемой продукции должна сопровождаться документом, содержащим следующую информацию:

• наименование компании-производителя и ее адрес;
• номер заказа, который был ему присвоен в договоре;
• марка стали, из которой изготовлена продукция;
• наименование продукции;
• результаты основных испытаний изделия;
• химический состав металла.

Виды рифленых листов

Прежде чем говорить о разновидностях, давайте обсудим то, чего быть ни в коем случае не должно, а именно явных и видимых трещин, расслоения металла, выпуклостей, а также иных дефектов.

Помимо указанных факторов бывает случаются моменты отпечатков, коррозии, небольших неточностей, но они в данной сфере производства как раз таки допустимы, так как не влияют на эксплуатационные характеристики.

Разновидности рифленого металлического листа становятся с каждым днем все популярнее и популярнее, потому что это изделие имеет массу преимуществ, таких как сопротивление коррозийному покрытию, высокая степень прочности, устойчивость к любым температурам, а также к резким перепадам, стойкость перед окислением, а также, как ни старайся, но его практически невозможно повредить механическим путем.

Даже алюминиевый рифленый лист показывает поразительные характеристики использования, что уж говорить о весной стали.

Стройматериал из металла

В продаже он имеется в различных исполнениях. Например, если вы видите лист с одной выпуклостью, то есть рифлей, то она будет называться чечевицей, с двумя – дуэт, а если их целых пять, то это уже просто рифленый лист. Другими словами – рифли – это другое название тех самых выпуклостей, которые наблюдаются на подобном материале.

Стоит отметить, что каждая часть рисунка проработана под определенным углом, что требуется не только для придания эстетики, но и для использования по различным нуждам.

Каждый материал может обладать своим стандартным размером рифленого листа. Например, чечевичный узор делается с шагом около 2,5 мм, при наличии рифли от 3 до 6 мм, шаг уменьшается до 1 мм. И такая технология повторяется до бесконечности. Стандартным же размером рифленого листа считают диапазон от 0,6 до 2,2 м.

Требования к качественным характеристикам

Согласно положениям нормативного документа (ГОСТ 8568-77), металлические листы с рифлением «Ромб» могут относиться к нормальному (В) и высокому (А) классу точности изготовления. Стандартом оговаривается, что высота нанесенных на поверхность металлического листа рифлей должна составлять 10–30% от толщины основания, но при этом быть больше 0,5 мм. В отдельных случаях, если толщина основания составляет не менее 5 мм, допускается выполнять рифли с высотой 1 мм (после предварительного согласования с заказчиком продукции).

Требования к геометрическим параметрам листов с рифлением в виде ромбов (а также к допустимым отклонениям) оговариваются положениями ГОСТа 19903-74. В стандарте также указаны такие параметры, как класс точности, масса одного квадратного метра изделия, расположение элементов рифления на поверхности листа.

Применение рифленого листа

В основном такой материал, как рифленый лист, используется для покрытия пола, чтобы сделать его не скользким, а применяется он в служебных и даже в жилищных помещениях. Помимо этого материал используют как облицовку, создают лестницы, лестничные пролеты и ступеньки, расстилают в грузовых автомобилях, где требуется пол, который будет удерживать груз, а также при производстве лифтов и т.д.

Стальной рифленый лист и материал из другого металла необходимо покрывать специальным раствором, который удержит его от коррозии, если конструкция будет использоваться вне помещения. В противном случае постройка придет в негодность совсем скоро.

Толщина и вес рифленого листа

(согласно ГОСТ 8568-77)

Толщина, мм:	2. 5	3.0	4.0	5.0	6.0	8.0	10.0	12.0
Вес, кг/ м² (ромбическое рифление) :	21.0	25.1	33.5	41.8	59.0	66.0	83.0	99.3
Вес, кг/ м² (чечевичное рифление) :	20.1	24.2	32.2	40.5	48.5	64.9	80.9	96.8

ГОСТ 8568-77 допускает отклонения по весу рифленых листов от расчетных величин от 3% до 10%, таким образом, фактический вес рифленого листа не соответствует расчетному. В среднем это значение составляет 5-7%.

Помимо обычной стали (сталь 3, сталь 5) стальные рифленые листы могут изготавливаться из нержавеющей стали и алюминиевых сплавов.

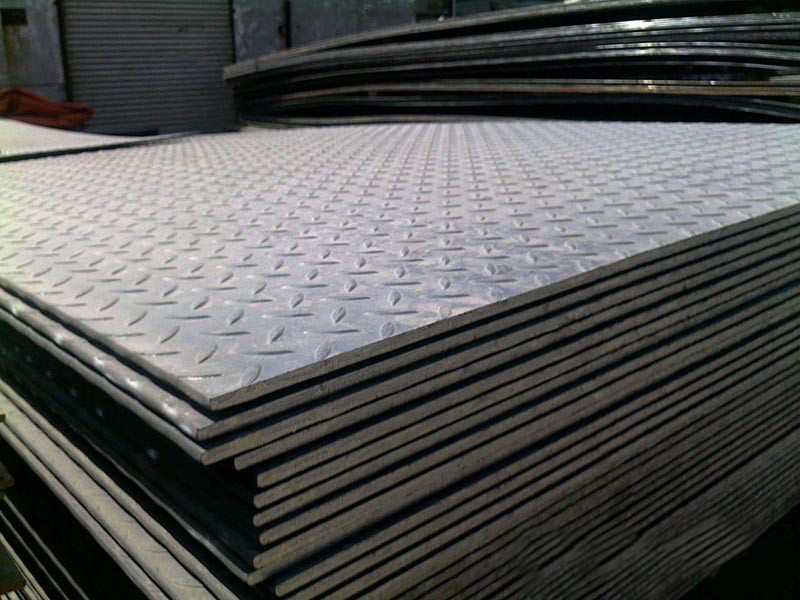

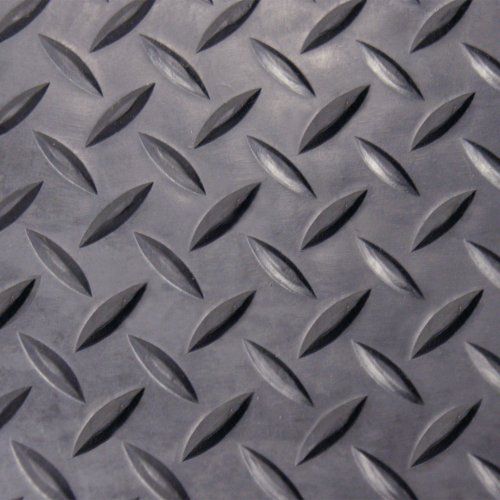

Фото стального рифленого листа

Лист рифленый

Главная \ МЕТАЛЛОПРОКАТ (черный, нержавеющий, цветной, спецстали, чугун) \ Черный металлопрокат \ Листовой металлопрокат \ Лист рифленый

вес стальных листов 3-4 мм и 5-6 мм с гофром «ромб», листов 6х1500х6000, 3х1250х2500 и других размеров

1. общее описание
2. Просмотры
3. Приложения

Профнастил ромбический – это не просто показатель деликатности и эстетических предпочтений владельца объекта, а острая необходимость в ряде вспомогательных сфер, в которых он используется. Используется с не меньшим успехом, чем так называемый шеварий.

общее описание

Нанесение ромбического рисунка на лист одностороннее. В регламенте ГОСТ 8568-1977 указано, что для производства ромбических листов применяются следующие марки стали: БСТО, БСТ1, БСТ2 и БСТЗ, Ст1-Ст3, также предписанные Госстандартом 380-2005. В качестве исходного материала допускаются российские аналоги американской нержавеющей стали AISI-321/201/304/316/409/430.

Профнастил изготавливается шириной 60-220 см. Длина — 14…80 дм, толщина — 2,5…12 мм. Выпускается в листовом и рулонном прокате. Высота рисунка 0,5 мм, расстояние между ромбами 2…3,5 см. Размер и расстояние между ромбами различаются в несколько раз. Геометрия ромбической фактуры правильная, симметричная. Диагонали каждого ромба 25х60 мм, переменные, по допуску, до 30х70 мм. Меньший и больший размер алмаза не нашел практического применения.

Высота ромбов на листе не менее выпуклости на полмиллиметра над основной поверхностью заготовки, обычно 10. ..30 % толщины основной части листа. Так, при толщине листа 0,5 мм высота ромбов (их объемная толщина, выпуклость) не менее 1 мм.

После прокатки заготовок лист контролируют по длине и ширине в соответствии с погрешностями, указанными в ГОСТ, и разрезают на заданные размеры. Однако допускается прокатка на машинах непрерывного действия с прокатанными продольными кромками. Не должно быть вмятин, искривлений и случайных расточек, однако мелкие загрязнения и окалина, отпечатки дефектом не считаются.

Исходный лист, на котором выполнен повторяющийся ромбовидный узор, горячекатаный. В отличие от идеально гладких валков, предназначенных для обычной прокатки слитков (слябов) в простой лист (даже с двух сторон), сами валки фактурной профнаката содержат одинаковую копию рисунка — в вогнутой проекции. Прохождение профилированных впадин отпечатывает соответствующие размеру и шагу повторения профилированные выпуклости, которые образуются на горячем и слегка размягченном стальном «блинчике». Та, в свою очередь, постепенно формируется из мягкой плиты.

Views

Классификация ромбовидного листа производится по номенклатуре сталей: гофрированный рулонный — то же, но листовой. Наряду с ромбовидным встречается и чечевичный гофр, но не всем он удобен. По классу точности листы с ромбическим профилем поверхности подразделяются на «А» — особой точности, и «Б» — нормальной.

По ширине изделий листы 60,6…220 см. Шаг профилирования (зазор между ромбами) до 25 мм. Длина от 1,4 до 8 м. Толщина листа от 2 до 8 мм. Типичные значения 3, 5, 6, 7 мм, дробные — например, с шагом 6,5 мм.

Ромбические листы толщиной в десятые доли миллиметра изготавливаются ограниченно и по специальному заказу и в массовую продажу не поступают.

Тонкие заготовки изготавливаются из нержавеющей стали или из ржавеющей «спокойной» стали с последующим окрашиванием. «Спокойная» сталь, в отличие от полуспокойной и «кипящей», лишена нанопор, вызванных раскислением определенной степени, а это значит, что даже при покрытии ржавчиной она прослужит гораздо дольше, чем ее более раскисленные аналоги.

Предельное отклонение по толщине не превышает 200 мкм. Обеспечить абсолютную — эталонную — точность очень сложно, но ГОСТы предписывают, чтобы производитель (металлопрокат) максимально приблизился к идеальному (расчетному) значению.

Наконец, при расчете стоимости доставки вес имеет решающее значение. Даже когда дистрибьюторская компания объявила акционную, бесплатную доставку товара, его транспортировка до конкретного объекта изначально была включена в стоимость партии.

Для расчета веса последних используются расчетные и практические (реальные) величины, имеющие допуск на возможное отклонение массы 1 м2 изделий. Наиболее популярный номинал заготовки у покупателей 6х1500х6000, 3х1250х2500 и несколько других — между этими пределами. Масса листов толщиной от 2,5 до 12 мм составляет 20,1…96,8 кг по ГОСТ 8568-1077.

Применение

Лист ромбического «тиснения» востребован при устройстве нескользких полов, например, в машинах скорой помощи, а также в кабинах грузовых и легковых автомобилей любого назначения. В зданиях и переходах используется в качестве напольного покрытия для посетителей и пешеходов соответственно. Особенно нескользящее напольное покрытие оценят пожилые люди, которым важно не упасть во избежание травм; ромбический настил используется для полов и ступеней лестниц.

Облицовка стен и потолка уже используется в качестве декора – «ромбы» говорят об утонченном вкусе владельца недвижимости. Ограждения, используемые в целях безопасности, также предусматривают использование такого покрытия, его часто можно увидеть в качестве внешней облицовки стен зданий (из нержавеющей стали). Такой материал выпускается давно — с момента утверждения советского ГОСТ-8568-1977.

Применение заготовки формата гофрированного листа с ромбом оправдано при изготовлении деталей механизмов — например, для транспортных средств, конвейерных линий пищевой промышленности. Но металлические листы могут изготавливаться и как алюминиевые — корпуса многих механизмов, в частности защитные стенки и кожухи, не требуют стальной обшивки. Примером могут служить пилорамы, в которых, помимо козырька, используется наружная обшивка, закрывающая подвижную механику от случайного попадания одежды рабочего и других предметов в зону вращающихся шестерен и валов. Толщина алюминиевых ромбических листов не менее 4 мм.
