Рым гайка размеры: Рым гайка М12. Гайка-кольцо с проушиной М12.

Содержание

описание и размеры. Аналоги DIN 582 – Крепёж Восток
















dd2d3d4mhknn45p
М61728168.531670500.04
M82036208.53681401000.05
M102545251045102301700.09
M123054301153123402400. 16
М143563351362144903500.23
M163563351362147005000.24
M2040724016711612008600.35
M24509050209020180012900.70
М3065108602510924320023001.32
М3675126703012828460033002. 08
М4285144803514732630045003.11
М48100166904016838860061005.02
М5611018410045187421150082006.69
М64120206110502084816000110009.30

Обозначения:
d — номинальный диаметр резьбы
d2 — наружный диаметр гайки, мм
d3 — наружный диаметр кольца, мм
d4 — внутренний диаметр кольца, мм
m — высота резьбовой части, мм
h — высота рым-гайки, мм
k — толщина кольца, мм
n — рабочая нагрузка (сила приложена вдоль оси рым-гайки), кг
n45 — рабочая нагрузка (сила приложена к оси рым-гайки под углом 45º в плоскости кольца), кг
p — вес, кг/шт.

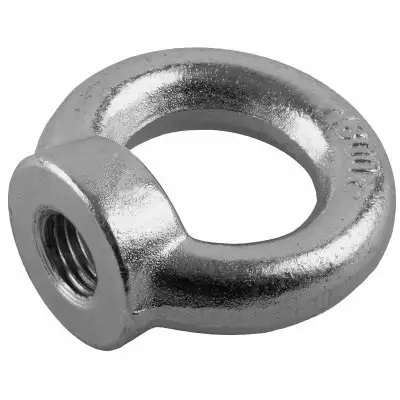

Рым-гайка DIN 582, стандарт DIN 582



Рым-гайки DIN 582 применяют для крепления цепей и тросов, в растяжках, при фиксации болтового соединения.

Рым-гайки от М6 до М20 можно купить в транспортной упаковке (кратность уточнять у менеджера) и в подвесах по 1 рым-гайке (кратность по 10 упаковок).

Стандарт:
DIN 582


Размер рым-гайки DIN 582 определяется по резьбовой части внутри гайки. DIN 582 М8 соответствует стандартной метрической резьбе М8 и применяется в болтовых соединениях на резьбе М8.

Узнать больше…


Рым-гайка DIN 582 оцинкованная применяется для подъёма грузов в такелажных работах в соединении с другим грузоподъемным такелажем. Подъём конструкции с рым-гайкой осуществляется вдоль оси гайки. Важно, что при подъеме под углом (не более 45 градусов) грузоподъемность изделия значительно уменьшается. Так при направлении строп под углом 45 градусов в плоскости кольца рабочая нагрузка составит на треть меньше от расчетной, а вне плоскости под углом — в три раза.


В строительных магазинах чаще встречаются рым-гайки размером М8-М12, которые используют для фиксации такелажных приспособлений, формирования кольца для сборки сложных конструкций.


Монтаж рым-гайки простой и надежный за счет особенностей конструкции изделия. Если для установки гайки, которую накручивают на болт или шпильку, требуется гаечный ключ, то кольцо на рым-гайке служит рычагом для ввинчивания его в болтовое соединение.


Рым-гайки для строительных и бытовых нужд производят из стандартных марок стали методом штамповки. Литье или ковка относятся к более затратным методам, но отличаются повышенной прочностью.


Метод горячей штамповки следующий:

  • в пресс вставляют форму с заготовкой,

  • под высоким давлением, штамповкой, материал заполняет форму,

  • очищают деталь от окалин и грязи,

  • наносится слой цинка для защиты от окисления материала.

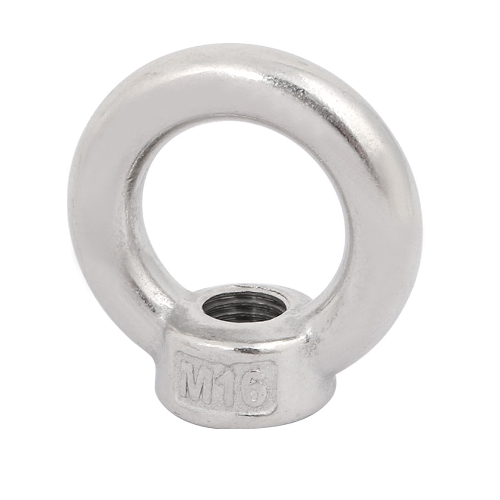

Рым-гайки DIN 582 также производят из нержавеющих марок стали, которые активно используют в условиях повышенной влажности в соединении с другими такелажными приспособлениями из нержавейки.


Гайка с проушиной или гайка с кольцом — такие названия тоже встречаются и отражают суть крепежного изделия. Болтовое соединение относится к наиболее надежным в строительстве. Прочное закрепление шпильки и последующее соединение с рым-гайкой формирует крепкий узел, за который цепляется талреп или крюк с тросом. Данные крепление актуально при возведении навесных конструкций, для натяжения длинномерных приспособлений для временных или постоянных сооружений.


Установка рым-гайки DIN 582 в основание конструкции, в напольное перекрытие или рабочий материал поверхности позволяет создать узел в системе рычагов. Поднятие и перемещение грузов при этом значительно уменьшают энерго затраты. За кольцо, которое прочно зафиксировано, например, в бетонном основании организуют натяжение столбов или других высоких вертикальных конструкций по принципу мачты.
















Размер
Внешний

диаметр

гайки

A, мм
Внешний

диаметр

рыма

B, мм
Внутренний

диаметр

рыма

D, мм
Толщина

рыма

F, мм
Рабочая

нагрузка

кН

М 6
20
36
20
7
0,7

М 8
20
36
20
8
1,4

М 10
25
45
25
10
2,3

М 12
30
53
30
12
3,4

М 14
35
60
35
13
4,9

М 16
35
62
35
14
7,0

М 20
40
71
40
16
12,0

М 22
45
80
45
18
15,0

М 24
50
90
50
20
18,0

М 27
57
99
55
22
25,0

М 30
65
109
60
24
36,0

М 36
75
128
70
28
51,0

М 42
85
147
80
32
70,0

. ..свернуть

Гайка с наперстком, оцинкованная овальная гайка с проушиной Производитель

Когда речь идет о проектах в области электротехники и телекоммуникаций, выбор правильного инструмента для работы может существенно повлиять на успех или неудачу проекта. Это жизненно важно, потому что проекты, связанные с этими двумя отраслями, очень чувствительны, особенно в вопросах безопасности.

Рым-гайки являются такими инструментами. С правильными гайками с проушиной ваши провода и кабели будут правильно подключены и закреплены.

Планируете купить качественные глазные гайки в Китае? Радуйтесь, что вы находитесь в правильном месте. В этой статье я расскажу обо всех основных деталях глазных орехов.

  • 1. Что такое рым-гайка?
  • 2. Какие материалы используются для рым-гаек?
  • 3. Применение рым-гаек
  • 4. Как производятся рым-гайки?
  • 5. Классификация рым-гаек
  • – Рым-гайки с номинальной и неноминальной нагрузкой
  • – Рым-гайки с полной резьбой и гайки с неполной резьбой
  • 6. Характеристики рым-гаек
  • – Максимальная грузоподъемность рым-гаек
  • – Рым-гайки Размеры резьбы
  • – Рым-гайки, характеристики установки, которые следует знать

    0 7.

    • 7. и обслуживание

  • 8. Меры предосторожности при использовании рым-гаек
  • 9. Выбор производителя рым-гаек в Китае

Что такое рым-гайки?

Проще говоря, рым-гайки — это крепежные детали со скошенными головками. Они предназначены для закрепления проводов, тросов и даже веревок через крюки. Форма головки рым-гайки может быть круглой или овальной в зависимости от области применения.

Рым-гайки обычно используются для вертикального подъема. Не рекомендуется использовать их для углового подъема, так как это может повлиять на их надежность и эффективность.

Однако некоторые гайки с проушиной, которые не рассчитаны на нагрузку, используются для закрепления на кабелях или проводах. Такие рым-гайки не подходят для подъемных работ.

Какие материалы используются для рым-гаек?

Рым-гайки изготавливаются из различных материалов. Каждый материал гайки с проушиной имеет уникальный набор свойств, которые в конечном итоге влияют на работу гайки с проушиной.

Наиболее распространенными материалами для рым-болтов являются алюминий, нержавеющая сталь, легированная сталь и оцинкованная сталь. Свойства этих металлов являются причинами, по которым они являются наиболее предпочтительными материалами для изготовления глазных гаек.

Во-первых, нержавеющая сталь устойчива к ржавчине. Он содержит такие элементы, как никель, хром и молибден, которые защищают железо в стальном сплаве от коррозии.

Это означает, что рым-гайки будут использоваться везде, независимо от внешних факторов, которые могут способствовать возникновению ржавчины. Вы даже можете использовать рым-гайки в морской среде, и на их физические свойства не повлияет ржавчина или любые другие внешние факторы.

Рым-гайки, изготовленные из легированной стали, подходят для использования в холодную погоду. Поскольку процесс подъема обычно происходит при низких температурах, рым-гайка по-прежнему будет эффективно выполнять свою роль. На его структуру не повлияют резкие перепады температур.

Как нержавеющая сталь, так и легированная сталь способны сохранять свои металлургические свойства. Помимо защиты от ржавчины, они сохраняют свою прочность на растяжение.

Оцинкованная сталь — еще один распространенный материал, используемый для изготовления рым-болтов. Этот материал представляет собой просто сталь, погруженную в расплавленный цинк. Цинковое покрытие защищает рым-болт от коррозии, что делает его пригодным для наружного применения.

В целом ясно, что материал для рым-гаек должен выдерживать различные внешние условия. Он также должен выдерживать физическую силу или нагрузку, которым подвергается при использовании.

Хотя сталь является наиболее предпочтительным материалом для рым-гаек, нередко можно найти латунные рым-гайки. Он может быть не таким прочным, как сталь, но отлично справляется со своей ролью.

Применение рым-гаек — рым-гайки Применение

Рым-гайки имеют широкий спектр применения. Их можно использовать как в бытовых, так и в промышленных целях. Вот список наиболее распространенных применений глазных орехов.

— В промышленных условиях эти крепления используются для подъема и натяжения кабелей. Прекрасный пример включает в себя такие приложения, как линии электропередач и телекоммуникационные кабели.

— Дома привыкли предусматривать платформы для подвешивания вещей на стене.

— Гайки с проушинами также могут быть адаптированы для работы в машинах и оборудовании, которое вы хотите.

Качественная конструкция рым-гаек является лишь одной из причин их широкого применения. На их работу не могут повлиять внешние факторы, такие как погодные условия.

Кроме того, тот факт, что эти рым-гайки бывают разных конструкций, делает их пригодными для использования в различных областях. Вам нужно только сообщить производителю подъемных болтов, где вы собираетесь использовать гайки, и они сделают это по индивидуальному заказу.

Как изготавливаются рым-гайки? Процесс изготовления

Существует два важных процесса, которые используются для придания глазным гайкам их окончательной формы. Это ковка и гибка. Благодаря этим двум процессам вы сможете получить цельный кусок стержня, который примет форму гайки с проушиной.

Кованые рым-гайки обычно забивают или даже прессуют до тех пор, пока их структура зерна не изменится. Конечным результатом является прочная и долговечная гайка с проушиной, способная выдерживать внешние нагрузки.

Кованые рым-гайки — идеальный выбор для тяжелых работ. Они обладают высокой прочностью на растяжение, чтобы выдерживать такие нагрузки. Кроме того, в этом процессе можно получить большие глазные орехи.

С другой стороны, гайки с изогнутой проушиной изготавливаются, когда кусок стального стержня сгибается вручную, чтобы сформировать форму проушины.

Гайки с изогнутой проушиной подходят только для легких применений. Они не способны поднимать тяжелые грузы. Они также не подходят для углового подъема.

Классификация рым-гаек

Рым-гайки с номинальной и неноминальной нагрузкой

Несмотря на то, что существует множество различных способов классификации рым-гаек, наиболее основным методом является оценка грузоподъемности. Этот критерий классификации основан на том, что рым-гайки изготавливаются из стали.

Кольцевые гайки с расчетной нагрузкой специально разработаны для вертикального подъема. Не рекомендуется использовать эти рым-гайки для углового подъема.

С другой стороны, рым-гайки без номинала не подходят для подъема грузов. Вместо этого их следует использовать вместе с направляющими тросами или стяжками.

Гайки с полной резьбой и гайки с неполной резьбой

Еще один способ классификации различных типов гаек с проушиной основан на их резьбе. Продаваемая рым-гайка может быть как с полной, так и с частичной резьбой. в чем разница между этими двумя типами глазных орехов?

Гайки с полной резьбой означают, что вся проушина гайки имеет резьбу сверху вниз. Неполная резьба означает, что некоторые части проушины не имеют резьбы, как ожидалось.

Учитывая характер резьбы, необходимо отметить, что два типа рым-гаек используются для разных целей. При использовании гайки с полной резьбой действующее на нее напряжение распространяется на всю конструкцию. Он не просто сконцентрирован на точке. Это означает, что эти рым-гайки способны выдерживать большее усилие натяжения, чем гайки с частичной резьбой.

Еще одним преимуществом рым-гаек с полной резьбой является то, что они редко срезаются. Они также редко слишком сильно ослабляются под воздействием внешних сил, которые могут вызывать вибрации.

С другой стороны, рым-гайки с частичной резьбой используются там, где факторы сопротивления сдвигу и являются приоритетными. Тот факт, что у них не так много резьбы, означает, что гайка будет иметь отличные свойства сдвига.

Если вы не уверены, какую рым-гайку выбрать, подумайте о том, чтобы проконсультироваться со специалистами по рым-гайкам или даже напрямую связаться с производителями рым-гаек для получения дополнительной информации.

Характеристики рым-гаек

Максимальная грузоподъемность рым-гаек

Каждая рым-гайка имеет максимальную грузоподъемность. Это максимальный вес нагрузки, которую может выдержать рым-гайка.

Никогда не превышайте грузоподъемность гайки с проушиной, так как это может привести к ее поломке или даже неисправности.

Допустимая нагрузка на проушины для гаек зависит от типа используемого материала. Некоторые материалы, как правило, имеют более высокую грузоподъемность, чем другие.

Размеры резьбы гайки с проушиной

Размеры резьбы гайки с проушиной измеряются в дюймах и миллиметрах. Наиболее распространенные размеры резьбы включают; 1/4, 3/8, 5/16, 7/12, 1/2, 7/8, 3/4, 1, 11/8, 11/4, 13/4, 2, 21/4, 21/ 2.

Эти размеры резьбы обычно обозначаются как #16, #18, #20, #24. Показатели рым-гаек включают M16, M18, M20, M24, M26, M30, M32, M36, M38, M40, M42, M54, M48 и M56.

В этих показателях буква М используется для обозначения количества миллиметров в диаметре гайки с проушиной.

При покупке рым-гаек в Китае уделите особое внимание размерам резьбы. Неправильный размер резьбы может не подойти для вашего приложения.

Гайка с проушиной Технические характеристики, которые необходимо знать

При покупке рым-гаек на продажу следует обратить внимание на несколько спецификаций. Вот некоторые из них.

  1. Диаметр раструба: Раструб — это часть гайки с проушиной, в которой находится метчик. Эти секции бывают разного диаметра. При покупке этой гайки вы можете указать диаметр, который должен быть не менее или не превышать определенного значения. Все зависит от области вашего применения.
  2. Длина резьбы: Этот размер относится к длине резьбовой части метчика. Опять же, значения могут быть минимальными или максимальными в соответствии с вашими требованиями.
  3. Внутренний диаметр/ширина: Это в основном размер скобы гайки с проушиной. Он применим как для круглых, так и для овальных гаек.
  4. Диаметр секции глазка: Это толщина глазка, которую иногда называют дужкой глаза.
  5. Вес рым-гайки: Используется для обозначения общего веса рым-гайки. В большинстве случаев вес гайки с проушиной определяется материалом, из которого она изготовлена.

Установка и техническое обслуживание рым-гайки

Точно так же, как вы были осторожны при выборе рым-гайки, вы должны соблюдать те же меры предосторожности при установке и обслуживании.

Правильная установка рым-гаек обеспечит их эффективное выполнение своих функций.

Ниже приведены некоторые рекомендации по установке и обслуживанию рым-гаек:

— Всегда очищайте резьбу рым-болтов перед использованием гаек. Это обеспечит правильное прилегание рым-гайки к крепежному элементу.

— Убедитесь, что грузы всегда выровнены по плоскости глаза, а не по углу. Вы можете использовать стальную шайбу для достижения правильного выравнивания.

— Проверьте посадку гайки с проушиной после применения подъемника. Это необходимо для обеспечения устойчивости гайки с проушиной. Если он нестабилен, переустановите и установите его снова, пока он не достигнет желаемой устойчивости.

Меры предосторожности при использовании рым-гаек

Ниже приведены некоторые меры предосторожности, которые следует соблюдать при использовании рым-гаек;

— Не продевайте петлю через проушину силой.

— Никогда не затягивайте гайку с проушиной слишком сильно.

— Не вставляйте крюки и другие фитинги через гайки с усилием. Подключение должно быть свободным.

— Не превышайте номинальную мощность рым-гайки.

-Никогда не используйте рым-гайку со следами износа

-Никогда не держите рым-гайку ударами. Вместо этого делайте подъем осторожно.

— Не пытайтесь изменить физические свойства гайки с проушиной путем шлифовки или любых других методов.

— Не красьте рым-гайки и даже не наносите на них какое-либо покрытие. Большинство красок, как правило, затрудняют осмотр состояния гайки с проушиной и обнаружение какой-либо проблемы.

Выбор производителя рым-гайки в Китае

Ищете качественные и недорогие рым-гайки для вашего проекта? Самый надежный способ — покупать у доступных производителей и поставщиков глазных гаек в Китае. Таким образом, вы получите реальную ценность за ваши деньги.

В Powertelecom мы разрабатываем и производим качественные рым-гайки в Китае. Наши рым-гайки идеально подходят для линий электропередач и телекоммуникационных систем.

Помимо рым-гаек стандартных размеров, мы также можем изготовить для вас рым-гайки по индивидуальному заказу, которые подойдут для вашего проекта. Через нашу платформу вы даже можете купить глазные гайки онлайн. Свяжитесь с нами и разместите заказ, где бы вы ни находились.

Гайка с подъемной проушиной — Suncor из нержавеющей стали

Сорт: нержавеющая сталь 316-NM

Тип резьбы: UNC
Спецификация: ASME B30.

26

Проушина для розничной продажи и упаковки UNC

2 резьба и доступны в размерах от 1/4″ до 3/4″, чтобы соответствовать любому проекту. Эта гайка с проушиной изготовлена ​​из нержавеющей стали марки 316-NM, обеспечивающей максимальную коррозионную стойкость и долговечность, что делает ее идеальной для морских и промышленных применений.

Технические характеристики

ВСЕ РАЗМЕРЫ ЯВЛЯЮТСЯ НОМИНАЛЬНЫМИ (+/- 3%) И МОГУТ ИЗМЕНЯТЬСЯ БЕЗ УВЕДОМЛЕНИЯ.

ITEM A
(size)		 B C D E X Y Z WLL
(lb)		 WT
(lb)
S0322-0007 1/4″ 0. 75″ 0.59″ 1.06″ 0.38″ 1.70″ 1.26″ 0.58″ 460 0.08
S0322-0008 5/16″ 0.75″ 0.59″ 1.06″ 0.38″ 1.70″ 1.26 ″ 0.58″ 480 0.08
S0322-0010 3/8″ 1.25″ 1.00″ 1.50″ 0.63″ 2. 50″ 2.00″ 0,93″ 1160 0.32
S0322-0013 1/2″ 1.25″ 1.00″ 1.50″ 0.63″ 2.50″ 2.00″ 0.93″ 2,150 0.28
S0322-0016 5/8″ 1.50″ 1.19″ 2.00″ 0.69″ 3.18″ 2.50″ 1.15″ 3,440 0.
