Сварочный инверторный аппарат работающий при пониженном напряжении Ресанта САИ-250ПН 65/21

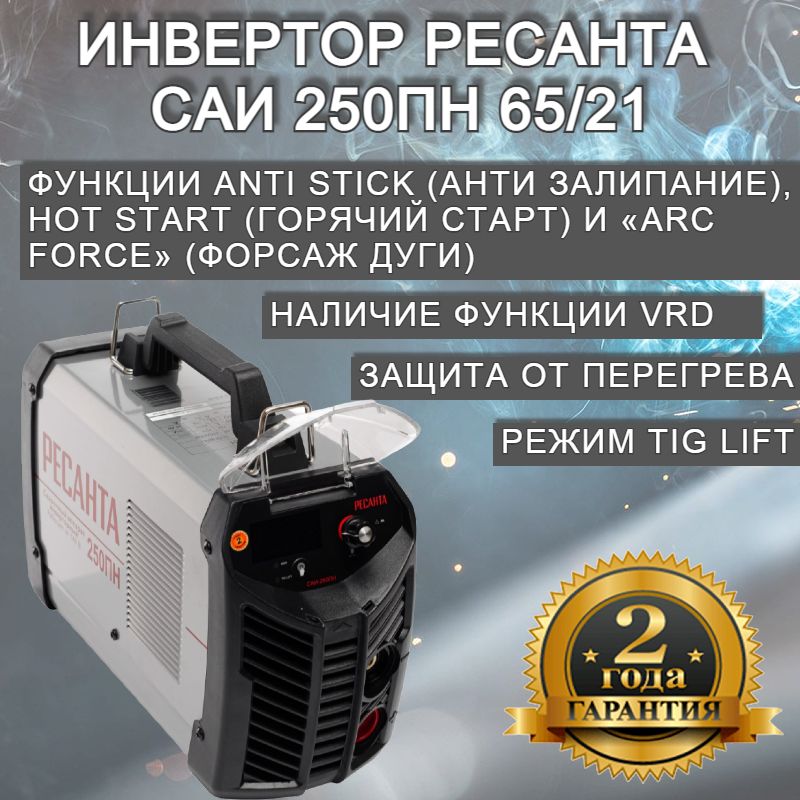

Сварочный аппарат пониженного напряжения Ресанта САИ-250ПН — передвижная электростанция, вырабатывающая электрический ток для электродуговой сварки или резки металла. Сварочники серии «ПН» отличаются наличием информационного дисплея, эргономичным дизайном, обеспечивающим лучшее охлаждение системы. В САИ ПН добавилась регулируемая функция форсажа дуги «ARCFORCE», которая предназначена для повышения устойчивости сварочной дуги и лучшей текучести металла.

Функции и принцип работы

Принцип работы инвертора аппарата заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. «Ресанта» выпускает только инверторные сварочные аппараты, которые оснащены полезными функциями:

• «Горячий старт» (HOT START) — это дополнительный наброс сварочного тока в момент касания заготовки электродами
• «Антизалипание» (ANTI STICK) – это снижение сварочного тока и напряжения для возможностилёгкого отрыва электрода от заготовки и с комфортного продолжения сварочных работ, используя этот же электрод.
• «Форсаж дуги» (ARC FORCE) — регулируемая функция, обеспечивающая равномерное горение дуги путём кратковременного увеличения силы сварочного тока в тот момент, когда по каким-либо причинам дуга начинает ”гаснуть”.

Процесс сварки заключается в следующем: в зону сварки подаётся электрод, между электродом и металлом образуется электрический разряд — «дуга», расплавляется основной металл и электрод (все сварочные аппараты серии САИ работают с электродами с твёрдым покрытием). Для образования электрического разряда и нужен сварочный аппарат. Расплавленный металл сварочной зоны при остывании образует шов. Зона сварки должна быть защищена от неблагоприятных воздействий со стороны воздуха (чтобы металл не «горел»).

Преимущества

• Удлиненный кабель с электрододержателем. Аппараты Ресанта серии ПН комплектуются 3-метровым кабелем с электрододержателем, что позволяет выполнять больший объем работ без перемещения аппарата
• Цифровой дисплей. Аппараты серии ПН выводят установленное значение сварочного тока на цифровой дисплей, что позволяет более точно устанавливать требуемый сварочный ток
• Металлический корпус. Обеспечивает надёжную защиту от воздействия внешних факторов
• Специальная рукоятка для транспортировки, которая позволяет с лёгкостью перемещать сварочный аппарат
• Петли позволяют крепить ремень, чтобы переносить аппарат на плече
• Прочное прозрачное стекло защищает цифровой дисплей и регуляторы от случайных механических повреждений
• Вентиляционная решётка обеспечивает дополнительную вентиляцию
• Задняя панель с отверстиями для обеспечения отвода воздуха системы принудительной вентиляции
• Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины свариваемой заготовки и диаметра электрода
• Регулятор форсажа дуги. Для повышения стабильности сварочной дуги и лучшей текучести металла при сварке используется регулировка функции форсажа дуги
• Индикатор «Перегрев». Индикатор загорается на несколько секунд при включении САИ и при перегревании прибора (в это время аппаратом не получится варить, т.к. плата должна охладиться до нужной температуры)и выключается после его остывания до рабочей температуры
• Силовые разъёмы для подключения сварочных кабелей дают возможность быстро подключить сварочные кабели и приступить к работе. Надёжное соединение исключает потери тока и нагрев в местах контакта
• Вместо обычного рокерного выключателя «Сеть» стоит автомат. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащённых защитой (работа при пониженном напряжении)
• Самый высокий ПВ 70% среди производителей сварочного оборудования
• Защита от перегрева
• №1 на рынке сварочного оборудования

Принцип работы

Заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция.

Устройство САИ-250ПН

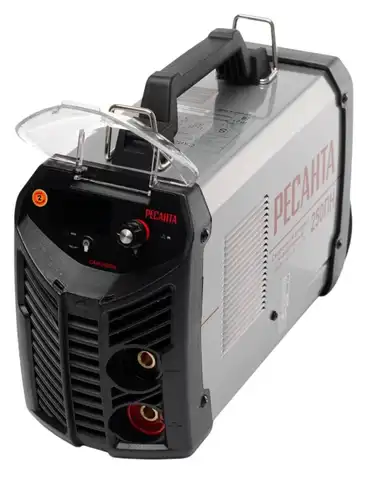

Изделие выполнено в металлическом корпусе, на пластиковой передней панели которого расположено:

• Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины сварного электрода.
• Регулятор форсажа дуги (ARC FORCE).
• Силовые разъемы для подключения сварочных кабелей.
• Цифровой дисплей, отображает выставленный сварочный ток.
• Индикатор «сеть» загорается при включении прибора.
• Индикатор «перегрев» загорается на несколько секунд при включении и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
• Автоматический выключатель, сварочный аппарат Ресанта оснащен автоматом вместо обычного выключателя. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащенных защитой (установлен на задней панели).

Регулятор форсажа дуги (ARC FORCE)

Регулируемый форсаж дуги предназначен для повышения устойчивости сварочной дуги и лучшей текучести металла. Осуществляется повышением сварочного тока при уменьшении длины дуги.

Горячий старт (HOT START)

Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.

Антизалипание (ANTI STICK)

При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.

IGBT

Все без исключения инверторы Ресанта изготовлены на IGBT-транзисторах. Эффект в том, что за счёт них срок использования аппарата увеличивается в 7 раз. Помимо этого уменьшается вес и габариты. У IGBT плата расположена вертикально, пыль на ней не оседает.

ПВ (продолжительность включения)

Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).

Напряжение холостого хода

Чем выше напряжение холостого хода, тем легче зажечь дугу. У данного инвертора оно равно 80 В, дуга зажигается легко, есть возможность варить цветные металлы.

Кабель держателя и массы длинной 4,5 метра, длина сетевого шнура 1,7 м, длина сварочного аппарата 30 см. Итого 6,5 метров рабочего пространства. При необходимости увеличить удаленность от розетки используйте удлинитель нужного сечения.

Инвертор сварочный РЕСАНТА САИ 250 ПН

Сварочный аппарат пониженного напряжения РЕСАНТА САИ-250ПН – передвижная электростанция, вырабатывающая электрический ток для электродуговой сварки или резки металла. Сварочники серии “ПН” отличаются наличием информационного дисплея, эргономичным дизайном, обеспечивающим лучшее охлаждение системы. В САИ ПН добавилась регулируемая функция форсажа дуги «ARCFORCE», которая предназначена для повышения устойчивости сварочной дуги и лучшей текучести металла.

Функции и принцип работы
Принцип работы инвертора аппарата заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. «Ресанта» выпускает только инверторные сварочные аппараты, которые оснащены полезными функциями:
– «Горячий старт» (HOT START) – это дополнительный наброс сварочного тока в момент касания заготовки электродами
– «Антизалипание» (ANTI STICK) – это снижение сварочного тока и напряжения для возможности лёгкого отрыва электрода от заготовки и с комфортного продолжения сварочных работ, используя этот же электрод.
– «Форсаж дуги» (ARC FORCE) – регулируемая функция, обеспечивающая равномерное горение дуги путём кратковременного увеличения силы сварочного тока в тот момент, когда по каким-либо причинам дуга начинает ”гаснуть”.

Процесс сварки заключается в следующем: в зону сварки подаётся электрод, между электродом и металлом образуется электрический разряд – «дуга», расплавляется основной металл и электрод (все сварочные аппараты серии САИ работают с электродами с твёрдым покрытием). Для образования электрического разряда и нужен сварочный аппарат. Расплавленный металл сварочной зоны при остывании образует шов. Зона сварки должна быть защищена от неблагоприятных воздействий со стороны воздуха (чтобы металл не «горел»).

Преимущества
– Удлиненный кабель с электрододержателем. Аппараты Ресанта серии ПН комплектуются 3-метровым кабелем с электрододержателем, что позволяет выполнять больший объем работ без перемещения аппарата
– Цифровой дисплей. Аппараты серии ПН выводят установленное значение сварочного тока на цифровой дисплей, что позволяет более точно устанавливать требуемый сварочный ток
– Металлический корпус. Обеспечивает надёжную защиту от воздействия внешних факторов
– Специальная рукоятка для транспортировки, которая позволяет с лёгкостью перемещать сварочный аппарат
– Петли позволяют крепить ремень, чтобы переносить аппарат на плече
– Прочное прозрачное стекло защищает цифровой дисплей и регуляторы от случайных механических повреждений
– Вентиляционная решётка обеспечивает дополнительную вентиляцию
– Задняя панель с отверстиями для обеспечения отвода воздуха системы принудительной вентиляции
– Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины свариваемой заготовки и диаметра электрода
– Регулятор форсажа дуги. Для повышения стабильности сварочной дуги и лучшей текучести металла при сварке используется регулировка функции форсажа дуги
– Индикатор «Перегрев». Индикатор загорается на несколько секунд при включении САИ и при перегревании прибора (в это время аппаратом не получится варить, т.к. плата должна охладиться до нужной температуры)и выключается после его остывания до рабочей температуры
– Силовые разъёмы для подключения сварочных кабелей дают возможность быстро подключить сварочные кабели и приступить к работе. Надёжное соединение исключает потери тока и нагрев в местах контакта
– Вместо обычного рокерного выключателя “Сеть” стоит автомат. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащённых защитой (работа при пониженном напряжении)
– самый высокий ПВ 70% среди производителей сварочного оборудования
– защита от перегрева
– №1 на рынке сварочного оборудования

Характеристики

Напряжение питающей сети:	140-240 В
Частота питающей сети:	50 ГЦ
Потребляемый ток:	26 А
Потребляемая мощность ММА:	8,5 кВт
Максимальный сварочный ток MMA:	250 А
Диапазон регулирования сварочного тока MMA:	20-250 А
Рабочее напряжение ММА:	30 В
Напряжение холостого хода:	80 В
ПН (40°C)	70% 250А
Коэффициент мощности:	0,7
КПД:	80%
Максимальный диаметр электрода MMA:	5 мм
Класс изоляции:	Н
Класс защиты:	IP 21
Antistick	да
Hot Start	да
Регулируемый форсаж дуги	да
Цифровой дисплей	да
Tig LIFT	да
VRD	вкл/выкл
Диапазон температуры эксплуатации:	-20…+50 °С
Габариты:	0. 29 × 0.29 × 0.29 м
Вес:	8.25 кг

отзывов, ГАИ, ГАИ ПН, цены, эксплуатация

Торговая марка «Ресанта» имеет прибалтийское происхождение — компания зарегистрирована в Латвии. Заводы, ставшие обыденностью, расположены в Китае. На рынок России поставляются сварочные инверторы нескольких линеек:

Продукция, по отзывам, в целом неплохая, со своими плюсами и минусами. Если вам нужен сварочный аппарат для домашнего использования, «Ресанта» вполне достойный выбор. Как говорят профи: его дуга не такая тяжелая, как у других марок из той же ценовой категории. Но качество нестабильное: у кого-то при постоянной нагрузке (в мастерских и на производстве) он работает годами, а кто-то раз в две-три недели (тоже на производстве) отвозит в ремонт. Только отрасли и сварщики разные. А те, кто эксплуатирует сварочные инверторы «Ресант» в бытовых целях — в частном доме, на даче, в гараже — отзываются о работе агрегатов положительно.

Режим работы сварочных аппаратов любой линейки от 70% до 30%. А это значит, что при работе на 140 А можно варить/резать 7 из 10 минут, а 3 придется отдыхать — ждать, пока аппарат остынет. Соотношение не самое худшее и режим в целом комфортный.

Содержание статьи

• 1 Как выбрать сварочный аппарат «Ресанта»
  • 1.1 Выбор модели
• 2 Технические характеристики сварочных инверторов Ресант САИ и САИ ПН, САИ К
• 3 Power supply for Resant inverters
• 4 Reviews
• 5 Operation of Resant welding inverters
  • 5.1 Inclusion order
  • 5.2 Practical advice
• 6 Practical advice on repairing Resant’s welds
• 7 Resant welding masks

Как выбрать сварочный аппарат Ресанта

Для бытовых нужд имеет смысл выбрать агрегат из двух линеек — АИС и АИС ПН.

Ресанта САИ — стандартная модификация, работающая при напряжении 220 В в сети с небольшими отклонениями. Заявленный диапазон +10% (до 242 В) и -30% (от 154 В). Вроде таких характеристик должно хватить, а на деле нормально работает на 190 В. Если падает еще ниже, начинаются проблемы и приходится ставить электроды меньшего диаметра.

Это сварочный аппарат Ресанта САИ 220 — малые габариты и вес

В сельской местности часто бывает напряжение ниже 190 В. При таких параметрах сети не все сварочные аппараты могут нормально работать. Если у вас такая ситуация, вам нужно выбрать инвертор из линейки АИС ПН. Сваривает нормально даже при 140-160 В.

Есть еще одна линейка — «Компакт». Он еще меньше и весит на килограмм-полтора меньше. При обозначении моделей этой линейки буква «К» присваивается цифре, обозначающей максимальный сварочный ток. Если вес и габариты для вас критичны, выбирайте сварочный инвертор из этой линейки.

Выбор модели

После того, как вы определились с линейкой, необходимо выбрать максимальный сварочный ток. Проставляется в названии каждой модели после аббревиатуры SAI. Например, САИ-160 — максимальный сварочный ток 160 А, САИ 220 — может выдавать 220 А.

Как выбрать мощность? В зависимости от работы, для которой вы покупаете, или от размера электрода, с которым вы предпочитаете работать. Например, для работы с электродами диаметром 3 мм подходят приборы на 140 и 160 ампер. Но 140 будет работать на пределе, а 160 в обычном режиме. Вы также можете рассмотреть возможность приобретения 190, но уже может работать с электродами 4 мм. А запас хода всегда хороший. Правда, за это придется доплатить.

Более мощные модели SAI 220 и 250 могут работать с электродами диаметром 5 мм и 6 мм соответственно. Если вам такие мощности не нужны, то и платить за них не нужно. Но выбор, как всегда, за вами. Может вы предпочитаете работать электродом 3 мм но с повышенным сварочным током — 190 и выше… Редко, но бывают и такие сварщики.

Для облегчения выбора в таблице приведены наиболее важные характеристики сварочных инверторов «Ресант» серий САИ и САИ ПН, САИ К.

Технические характеристики сварочных инверторов «Ресант» САИ и САИ ПН, САИ К

1086 1

Блок питания для инверторов «Ресант»

Основным преимуществом данных сварочных аппаратов является то, что они работают от бытовой электросети 220 В без особых требований. Главное, чтобы розетка была заземлена. Класс защиты всех устройств IP 21, что означает, что устройство заземляется через шнур питания. Поэтому для защиты от поражения электрическим током необходимо запитывать инвертор от заземленной розетки.

САИ-160 прекрасно работает на аппаратах 10-16 А, но на десятиамперных аппаратах максимальный сварочный ток не поставишь. Если вы планируете эксплуатировать SAI 190, вам понадобится как минимум пулемет на 16 А.

Отзывы

Все отзывы об инверторных сварочных аппаратах Ресанта можно условно разделить: до 2012 года и после. До 12 лет все отзывы очень хорошие, причем не от новичков, а от тех, кто использует сварку в своей профессиональной деятельности. Дальше становится хуже. В 2012 году цена на эти устройства значительно упала — почти вдвое. Вроде неплохо, но, как оказалось, качество тоже сильно упало. После этой даты отзывы разные, хотя положительные все же преобладают.

В нашей мастерской Ресанта 250 (ГАИ) я работал каждый день в течение года, пока кто-то не приделал ей ножки. К работе нареканий не было, только кабели коротковаты. Поэтому купили новый такой же. Этот через 3 месяца просто перестал готовить в какой-то момент. В сервисе вопросов не задавали, просто починили и все. Сейчас все нормально, работаем по-взрослому. Кроме кабелей претензий нет.

Виталий, г. Кинешма, 2013 г.

Я технолог и отвечаю за закупку инструментов. Нужен был инвертор для сварщиков — они работали как трансформатор, поэтому я решил пока не покупать дорогой — вдруг с ними не пойдет, поэтому купил Ресанта САИ 250. За два года упорной работы не единая проблема. Трансформатор сейчас стоит, а этот всегда занят. Его используют как специалисты, так и те, кто только видел, как нормально работает. Ничего, пашет. Говорят с Ресантом — лотерея. Кажется, мы вытянули хороший билет. Мы просто заменили сварные тросы — поставили 10-метровые кабели сечением 25 мм2: прежние пятиметровые были неудобны.

Николай, Санкт-Петербург

Ремонт четвертый раз… Ресанта 220 у меня. Всех предыдущих ремонтов хватило на две недели работы. В прошлый раз ремонтировал методом вытаскивания (перекатывал) в другом сервисе. Поставили, как сказали, нормальную плату. Проработал месяц, пока нормально. Раньше грешил на качество аппарата, теперь в недоумении, может такой сервис? Ставить фиговые части за меня платить? Зла недостаточно.

Григорьевича, Волгоград

У меня Ресант 190. Работаю с ним периодически уже года три. Все хорошо, нужно только выставить минимальный сварочный ток при включении и выключении, как прописано в инструкции. Мне легко, и я это делаю. Я тоже периодически чищу его от пыли. Это критично для таких устройств.

Виталий Сергеевич, г. Сергиев Посад

Ресанта 220 работает у меня уже третий год. Оно работает. За все время поменял только кулер. Но чищу регулярно, стараюсь не резать, в чужие руки не отдам. Болгаркой или болгаркой рядом со сваркой не работаю — от них много пыли, а для инверторов это очень вредно. Если нужно поработать болгаркой, беру Ресанту. Если вам все это в тягость, ищите другое устройство. Есть европейцы, они не так требовательны к условиям работы, но стоят в разы дороже, да и с нашими пляшущими духами работать не хотят. Так что если вам нужен европеец, работающий в наших условиях, вы тоже покупаете стабилизатор. Что-то вроде этого.

Анатолий Московская область

Ресант это не сварочный аппарат, а куча г…а. Я устал таскать его по ремонту. Постоянно ломается. Он просто перестанет готовить и все. Я возьму еще один.

Александр

Купил Ресанту САИ 190 в мае 2014. В ноябре она навернулась. В гарантийной мастерской сказали, что металлической пыли было много, поэтому и сгорел. Хотели свести в негарантийный ремонт (за мой счет), но после спора отремонтировали по гарантии. Теперь я берегу его. Но я не знаю, как это будет работать дальше.

Влад, г. Кировоград

Как видите, преобладают положительные отзывы о Ресат Сай, хотя есть и отрицательные. Из опыта эксплуатации можно сделать некоторые выводы относительно того, как сделать так, чтобы сварка работала без проблем.

Эксплуатация сварочных инверторов «Ресант»

В инструкции по эксплуатации данных сварочных аппаратов требования и рекомендации следующие: количество пыли.

Порядок включения

Перед включением машины убедитесь, что выключатель находится в выключенном положении. Подсоедините кабель питания и рабочий, включите его в розетку. Установите на регуляторе минимальный сварочный ток, затем нажмите кнопку «вкл». Отключение осуществляется следующим образом: сначала крутим на минимум, потом тумблером выключаем, а потом от сети. Когда закончите, отсоедините провода и верните их на место.

Практический совет

Инверторы Ресант Сай имеют защиту от перегрева. Он автоматически отключает устройство, когда температура приближается к критической. Но лучше не доводить его до отключения. Работайте в прерывистом режиме: готовьте 7 минут, дайте прибору остыть 3-5 минут. Вам не нужно выключать его для этих интервалов.

Нет необходимости отключать питание при отключении из-за перегрева. Просто подождите 5-7 минут. Не выключайте его, даже если у вас небольшой перерыв в работе: чем реже вы включаете оборудование, тем дольше оно прослужит. Пусковые токи, хоть и съедаются функцией «мягкий пуск», плохо сказываются на подобного рода оборудовании. Поэтому выключайте инвертор только в том случае, если перерыв более часа.

Если вы хотите, чтобы Ресанта Сай работал нормально, периодически чистите внутренности от пыли. Особенно, если вы работали рядом с источником пыли или после длительного простоя.

Варить Ресант из нержавейки на обратной полярности.

Если вы собираетесь удлинить рабочие кабели, увеличить их диаметр, напряжение будет меньше падать. Если ставить на 10 метров — сечение желательно 25мм ² .

Практические советы по ремонту сварных швов Ресанта

Если у вас есть навык такой работы, то вам помогут схемы, изложенные ниже. Также есть несколько рекомендаций, основанных на собственном опыте.

Через полтора года эксплуатации Ресант 220 стал отключаться из-за перегрева, если эксплуатировался на токах более 140 А. Гарантия закончилась, было полезно посмотреть самому. Единственное, что входной кабель был плохо протянут. Кстати, он был изношен — полтора года работал каждый день. Кабель был заменен, клеммы перетянуты не по-женски, и я его тоже пропылесосил.

Тимофей, Приморский край

Купила себе Ресанта 250 Проф. Шов держит отлично, проваривает мягко. Мне нравится. Но только через месяц работы (1 кг тройка в день, но не всегда, бывало и меньше) после ваты внутри он сдох. Отремонтировали, ждали 45 дней. После ремонта через месяц случилась поломка. Бывает, если электрический провод не зажат в держателе. Я не хотел ждать еще 45 дней, я сделал это сам. Там провода почти не были прикручены к плате. Только наживка. И как выглядели поставщики услуг? Или они специалисты? Часть платы выгорела. Припаял провод к клемме, прикрутил. Работает. Правда, при минусовой температуре индикатор теперь показывает что-то немыслимое, но работает.

Маски сварщика Ресант

Без маски сварщика работать со сваркой нельзя — сразу получите ожог сетчатки, который называется «зайчик». Светофильтры защищают глаза от повреждения инфракрасным и ультрафиолетовым излучением. От летящих брызг и накипи — замаскировать тело. Оба должны быть надежными и обеспечивать максимальную защиту.

Сварочная маска «Ресанта»: МС-1, МС-2, МС-3 и МС-4

«Ресанта» производит несколько видов сварочных масок:

• МС-1 — с автоматическим жидкокристаллическим фильтром ТСК-3201. Есть два режима: сварка и шлифовка, управление затемнением, которые позволяют использовать маску как для сварки, так и в качестве защитного щитка при работе с болгаркой или другими подобными инструментами. Цена 1500-1800 руб.
• МС-2 — со светофильтром ТСК-4000. Регулировок три: степень затемнения, чувствительность, время задержки (насколько быстро срабатывает при изменении яркости света). Ступенчатое изменение яркости. Цена 1900-2100 руб.
• МС-3 — светофильтр ТСК-3202, настройки такие же, как и в МС-2, но плавно меняется прозрачность светофильтра. Также разный диапазон регулировки у Ресанта МС-3 9-13DIN, у Ресанта МС-2 10-12DIN. Цена 2600-2800 руб.
• МС-4 — самая дешевая (цена 1200-1400 рублей) и самая простая маска. Светофильтр ТСК-2101. Работает только при плюсовых температурах, даже при небольшом снижении начинает «тормозить».

Все основные технические характеристики масок сварщика Ресант МС приведены в таблице.

Характеристики масок

Несколько схем сварочных инверторов:

Схема инверторного сварочного аппарата Ресант САИ 220ПН

Схема инверторного сварочного аппарата Ресант САИ 160

Схема инверторного сварочного аппарата 2200АИ 30 Сварочный аппарат «Ресанта 250»: цанангудзо

Бхуку рекушонгедза дуги риношандишва немагеци аношандишва риношандишва учитишандиса инверторный сварочный аппарат «Ресанта САИ-250».

Pfungwa yekushanda

Инверторный сварочный аппарат «Resanta 250» iri kushanda purogiramu yekushandura ku DC kushandura ikozvino pane imwe nguva yeHz 50 Гц. Mhepo ino inotendeuka inokwira kusvika ku 400 V. Kukura kwema-pulse ye-высокочастотное напряжение inokubvumira kuti uchinje simba rekudzivirira ikozvino.

Конструкция сварочного аппарата

Nyaya ye инвертор yekutengesa «Ресант SAI-250» inogadzirwa nemhando yakakwirira yesimbi. Памбери пепамбери пегадзиришени кунэ симба рекубатанидза. Kusungirira mafoni, zviratidzo zvinotungamirira mitambo yemagetsi uye zvigadzirwa zvinopisa, uye kushambadzira kwezvinokosha kukosha kusarudzwa kunosanganiswa nevanotaura zvakataurwa.

База ре «Ресанта 250»

Мхепо инотонхора иногадзирва пангува йекушанда квэ инвертор инобуда кубурикидза некузарура квакасунунгука муканда ре «Ресант 250» кушамбадзира мхепо некуда квекудзвиньирирва квэмхепо. Kudziviririrwa kwemidziyo kubva kunowedzera kupisa panguva yekushanda kunopiwa nehurongwa urwu.

Nzira yekutsvaga-kuvhara kwemushini wekugadzira «Resant 250 Prof» inoshandura iyo инвертор apo magetsi emagetsi anowirirana. Chiratidzo chinowanikwa pamapanga epamberi chinoratidza kukanganiswa kwechigadzirwa. Kubudirira uye kushandiswa kwekushanda kwemashini yekudhonza «Resanta 250» inopiwa nezvimwe zvekare zvinopesana uye zvinotyisa kutanga mabasa.

Icho chinotyisa kutanga basa chinoreva kupisa kwemazuva masikati emagetsi emagetsi nekuda kwekuwedzera kwekutsvaga kwezvino kuitika panguva ye инвертор kutanga. Basa rechipiri remushonga wokugadzira «Resant SAI-250 Prof» — kupikisa-kunobvumira kuti usapindira ye электрод kune zvigadzirwa zvakagadziriswa nekuderedza kushandiswa kwemazuva ano mamamiriro ezvinhu akaoma. Мазува ано симба риносимудзирва кудиканва ринодива мушуре мекубвишва квэкунаматира.

Звічемо звэ инвертор «Ресанта»

Мумамириро эвинху эзвасияна звакасияна-сияна мумагеци экутенгеса, «Ресант 250 ПН» мхепо екугадзира иноченгетедза кусинганцвисисики кушанда. Ita basa rekushongedza nemuenzaniso weiyo инвертор inogona kunge iri pamhepo inenge isina kudzivirira mumutambo.

Аппарат «Ресанта» иногона кушанда нема электрод, айо акареба хаадарики 6 мм. Iyo yakanyanya инвертор ikozvino ndeye 250 A. Kwemazuva mazhinji, мучина wekusimudzira Resant 250 unokwanisa kmira mitoro yakawanda nekuda kwekuiswa kwekugadzirisa kushandiswa kwezvirongwa. Ichi chiitiko chemidziyo yacho inogona kufungidzirwa kubatsira kwayo, sezvo mifananidzo inowanikwa mumusika wekutenga wemashini yekudhonza hauna zvimwe zvakafanana.

Munzira isina basa, iyo inotenderera ine 80 V. Инвертор inogadzirwa neGGT серии транзисторов, ichichengetedza kushandiswa kusinganzwisisiki pasi pemitoro yakawandisa uye ichidzivirira nzvimbo ye IP21 yeR Resant 250 сварочный аппарат.

Matanho akaenzana e инвертор nekufamba anoita kuti zvive nyore kushandisa. Pamuviri wechigadziro iyi inobata iwe kuti utakure mhepo yekushongedza kuburikidza nenzvimbo inoshanda. Mukupindura kumubhedha wokutengesa «Resanta 250» zvinonzwisiswa kuti kusiyanisa chinhu chechigadzirwa ndiko kururama uye nyore kwekugadzirisa zviyero. Iko inoratidzirwa nemarongerwo emitengo inoramba isina kuchinja kunyange kana mauto emakumbo akwira.

Zvemagadziro emiganhu ye инвертор

Zviratidzo zvemuchina wokugadzira «Resanta 250»:

1. Mutoro wenguva yakareba инвертор pamusana pemazuva ano simba re 250 А составляет 70%.
2. Iko kunogadzirirwa ikozvino kushandiswa ndeye 35 A.
3. Iko inotonhorera yekushanda inotter inosiyana -10 kusvika +400 градусов.
4. Изво звишома звакакоша звекутенгеса икозвино 10 А, иё яканяня кукоша ндейе 250 А.0014

Бензиновый генератор ане симба ре 5 кВт кана купфуура иногона кусимбиса мхепо екугадзира. Электроды yekushanda nemuenzaniso wemuchina wokugadzira wakasarudzwa uchicherechedza kuti apo iyo inopinza mauto inoderera, kukosha kwekuwedzera kwekuwedzera kunoderedza.

Kugadzirira инвертор kuti ishandiswe

Kuti urege kudzivirira mamiriro ezvinhu paunenge uchigadzira «Resant 250» yekushongedza mishonga yekushanda, zvinokosha kuchengeta kuchengetedzwa kwekuchengeteka uye murayiridzo wakavharidzo wakavharidzo wakavharidzo wakavharidzo. Вая — ане мудзиё мы электрод уйе аногадзириса звинху звисина кунака — аносангана нэ инвертор кутанга. Usati watarisa «Resant SAI-250» mhepo yakashongedza, huwandu huripo hunokosha hunoiswa, huchibva hwasangana nejeri gasi kana kuti peteroli kana dizeli gesi генератор ane simba re 5 кВт.

Zvichienderana ne-electrode inoshandiswa, iyo inonzi inoshandiswa inoshandiswa. Изво звиеро звиновирирана звиноратидзва муфурафура чайё инопива мумирайридзо йекушанда йемучина вокугадзира.

Мутунгамири мы инвертор инотарирва кухуванду хунокоша хвемазува ано мушуре мекупедзва квемабаса осе экудхонза, мушуре мезво симба речигадзиро ринобвисва. Mitsara yose yakabviswa kubva kune «Muiti» kunze kwekunge ichishandiswa.

Zvidziviriro zvekuchengeteka

Usatiwashanda, iyo «Resanta» инвертор inofanira kuchengetwa kwemaawa akawanda pahutano hwakanaka. Miitiro yakadaro inodzivisa kuumbwa kwekugadziriswa mu кабинет, izvo zvinogona kutungamiira kune zvinokurumidza. Iko kusungiririrwa kwemajeri ekutsigira uye madambo anouya akazadzwa nemishini yekugadzirira haafaniri kuva nekukuvadza kunogona kukonzera kusakosha kwechigadzirwa.

Kuchengetedza kunoshanda mumakamuri umo zvikamu zvinoshandiswa nekuumbwa kweduku duku kana guruva resimbi zvinorambidzwa. Chero zvinyorwa zvinenge zviri mumhepo zvinogona kugara pane zviri mukati memhepo инвертор. Izvo hazvibvumirwi kushandiswa mumashini ekushongedza mumakamuri ane unhu hwakanyanya mumhepo kana kunze kunze kwekunaya.

Kushanda nemuchina wokugadzira zvinowanikwa chete kana mitemo inotevera ichicherechedza:

1. Nzvimbo yekutengesa inofanira kunge yakanyatsokonzerwa nemhepo.
2. Moto kuchengetedzwa kunofanirwa kunofanira kunyatsochengetwa.
3. Panguva yebasa, zvakakosha kushandisa zvipfeko zvekudzivirira uye masikisi chaiwo, izvo zvinochengetedza kubva pakupisa nekurasikirwa kwechiratidzo.

Kuchengetwa kwegadziriswa kunowanikwawo kune zvimwe zvinoda:

• Кусавапо квемхепо да щелочь уйе кислота муимба ячо, гурува ракавандиса, гурува раканака.
• Мафута экусиса ари -10 кусвика +50 градусов Цельсия.

Kuzvigadzirisa kwemuchina wokugadzira

Nyanzvi dzedzimwe nyika uye dzimba dzinoona nezvekushandiswa kwepamusoro ye Инвертор «Ресант САИ-250». Kana yose mitemo inoshandiswa uye zvido zvekuchengetedza инвертор nekufambisa zvinotariswa, chigadzirwa chacho chinogona kushandiswa kwemakore anoverengeka, asi chigona kudikanwa kugadziriswa.

Basa rekugadzirisa uye risina kugadziriswa rekugadzira mishonga rinofanira kuitwa chete nevanyanzvi vane ruzivo munharaunda dzebasa remugadziri. Iwe unogona kutarisana nemasangano akakurudzirwa anobata zvishandiso zvechiratidzo «Resanta». Zvisinei, mushumiri anogona kuita basa rakagadziriswa nekugadzirisa nekuzvimirira. Chido chavo chinomuka kakawanda apo mhepo yekushongedza inoputika, sezvinoratidzwa nechiratidzo pane pamberi. Dambudziko iri rakagadziriswa nekusasaidza корпус инвертора nekuchenesa mukati maro kubva muguruva uye tsvina yakawedzerwa panguva yekushanda.

Кушанда кваканяня кве «Ресант» сварочный аппарат иногона куконзерва нокудерера квечигадзиришени чемагетси кана кушандишва квемагетси эмвура. Muchiitiko chechipiri, zvakakwana kuomesa электроды кана kuisa panzvimbo yavo nemitsva vasati vaenderera mberi nemabasa ekudhonza.

Макомбореро экугадзира мидзийо

Мухенгетедзо «Ресанта САИ-250» ндеймве евашандиси ване симба звикуру инованиква мумузика вемазува ано вемихина якадаро. Pasinei nekuti iyo muenzaniso yakatarwa semhizha imwe chete, inogona kushanda kubva muhutano 220 V. Mari inoshandiswa инвертор haisi yakasiyana nedzimwechete dzekugadzira mamiriro ekushandisa.

Kubatsira kwechigadzirwa «Resant» kunosanganisira:

• Kushanda kwe inverter kunogona kuitika pahutachiona mumaketani kubva ku 140 kusvika ku242 V. Apo magetsi anodonha ne 30% uye nekuverenga kusina tsvimbo, chigadziri chinoenderera mberi chichigadzirisa pasina kukanganisa.
• Нейо мудзиё, звинокванисика кушандиса электроды иё якареба хайпфуури 6 мм.
• Kuchengetedza mabasa kunogona kuitwa nemhando dzese dzesimbi;
• Iko inoshandiswa kumanikidzirwa kwemhepo inochengetedza iyo инвертор kubva kunopisa uye inowedzera hupenyu hwehupenyu hwepamusoro pamitoro yepamusoro.
• Nemhepo isina simba ye 80 V, iyo электрод inokurumidza kupiswa.
• Дуга куманикидза баса.
• Kuumbwa kwepamusoro-soro кутенгеса шов.
• Антипригарный электрод tsvimbo ye panguva yekushanda.
