Какой пресс для отжима сока из яблок и винограда выбрать?

2021-07-26 22:39:05

Виды прессов для сока, принцип их работ, плюсы и минусы.

1) Винтовые (механические) прессы для яблок, фруктов, винограда и ягод

Винтовые прессы работают по принципу тисков, сдавливая измельченное сырьё.

Бывает 2 типа винтовых прессов:

1 — с винтом, идущим из основания пресса

Это самый дешёвый вариант ручного пресса для сока, который чаще всего произведён в Китае.

Также на рынке есть итальянские винтовые прессы с домкратным механизмом.

Винтовой пресс такой конструкции покупать не стоит, так как винт имеет контакт с соком, а следовательно пластичная смазка, которым покрыт винт пресса может попасть в сок. А не смазывать винт нельзя, так как его может «заесть» или он быстро износится, а продукты износа будут попадать в сок. Также в таких прессах поддон сделан из обычной покрашенной стали, а следовательно после нескольких лет использования начнёт проступать ржавчина. Поэтому винтовые прессы для яблок такого устройства наша компания вовсе не производит.

2 — рамный винтовой пресс для винограда и яблок

В этом варианте винтового пресса для фруктов винт находится сверху и опирается в специальную накладку на поршне пресса, поэтому смазка винта не попадает в сок.

Винтовые рамные прессы удобны в использовании, так как сок можно отдать за один раз, затянув до упора винт, ничего не переставляя во время отжима.

Однако все таки при объёме бочонка более 10 литров крутить винт утомительно, особенно если с прессом работает женщина.

Очень удобны винтовые прессы для сока маленьких объемов 0,75, 3 и 5 литров при использовании на кухне. Они имеют маленьких все и габариты, и легко поместятся на полочке в вашей кухне.

В нашем интернет магазине вы можете купить винтовой пресс для отжима сока из яблок, винограда, других фруктов, овощей и ягод напрямую от производителя с курьерской доставкой до двери в ваш город. Цена на доставку в Москву, Санкт-Петербург, Краснодар, Ростов на Дону, Саратов, Воронеж, Орел, Ярославль, Псков и любой другой город России одинакова. Также доставляем товары в Минск, Киев, страны СНГ и в любую точку планеты.

2) Садовые гидравлические прессы для отжима сока из яблок, фруктов, винограда и ягод

1 — С домкратом

Гидравлический пресс для яблок и винограда представляет собой силовую прямоугольную раму с упором для штока домкрата по центру. Домкрат может находится как сверху, давя на поршень, так и снизу, поднимая весь бочонок с поршнем и поддоном вверх.  Домкратом легко и удобно пользоваться. С таким прессом легко обращаться даже женщине, так как за счёт домкрата создаётся большой выигрыш в силе.

Единственным минусом является то, что хода штока домкрата не хватает для всей высоты бочонка и по ходу процесса отжима сока нужно подкладывать деревянные бруски.

Эту проблему можно решить, купив двухступенчатый домкрат, однако цена такого домкрата составляет порядка 30-40 евро (обычный домкрат на 2т стоит порядка 10-12 евро).

Смотрите видео домашний пресс для яблок с двухступенчатым домкратом:

2 — С гидроцилиндром

Такая конструкция уже относится к промышленному прессу для яблок. В раме такого пресса имеется гидроцилиндр, а также насос, с помощью которого подается гидравлическое масло к поршню цилиндра. Такой пресс для яблок имеет большую производительность и объем бочонка  50, 100 и 200 литров. С помощью такого пресса очень удобно отжимать сок. Ведь длина хода поршня подбирается так, чтобы её хватило на все рабочую высоту бочонка.

Однако за счёт более сложной конструкции цена такого пресса гораздо больше, и такая конструкция пресса оправдана только для профессионального использования, например, для линии по производству соков прямого отжима.

Прессы с гидроцилиндром бывают ручными и полуавтоматическими. Полуавтоматический пресс – это электрический пресс для винограда и яблок. Отжим сока происходит один нажатием кнопка, а загрузка сырья и разгрузка происходит вручную.

3) Комбинированные прессы для отжима сока из яблок, фруктов, винограда и ягод

Это прессы соковыжималки, в конструкции которых есть и винт, и гидравлический домкрат.

Винтом пользуются во время первого этапа отжима, когда сок выделяется при приложении небольшого усилия, а остатки сока отжимаются с помощью домкрата. Такая конструкция пресса для выдавливания сока значительно ускоряет и облегчает процесс отжима.

4) Ленточные прессы для производства соков прямого отжима из яблок, винограда и других фруктов и ягод

Также существуют полностью автоматические ленточные пресса для производства сока прямого отжима. Такие прессы используются на линиях по производству сока.

5) Гидропресс для давки сока из яблок и винограда

Такой пресс отжимает сок используя давление воды  в водопроводе. В нержавеющую корзину засыпается измельчённое сырьё, и закрывается крышка.

Посередине корзины находится каучуковая мембрана, которая расширяясь под давлением воды отжимает сок.

Такие прессы для изготовления сока из винограда и яблок выпускаются с объёмом корзины от 20 до 200л, однако цена такого пресса на 20-40 литров с несколько раз раз дороже, чем цена пресса с гидравлическим домкратом или цена винтового пресса. Такой пресс окупается только при большом объёме отжимаемого сока, так как он является полуавтоматическим и прост в использовании.

Также мембрана гидропресса может со временем порваться и тогда придётся покупать новую.

И такой пресс требует наличия водопровода с создаваемым давлением в 2-3 атмосферы.

Гидравлические и винтовые прессы для отжима соков бывают:

— С корзиной и поршнем

В бочонок закладывается мешок для фильтрации, потом измельченное сырье, края мешка заворачиваются, сверху кладется поршень и отжимается сок. Бочонок и поршень обычно изготавливаются из твердых пород древесины или из нержавеющей стали. Деревянные прессы смотрятся более красиво и атмосферно, однако пресс из нержавеющей стали более практичен.

Пресс из нержавеющей стали и из дуба.

— С решетками

Это пресс множеством решеток, между которыми закладываются мешочки с измельченными яблоками или виноградом. Число таких решеток может доходить даже до 20. Однако пользоваться таким прессом не так удобно, так как чтобы сложить все 20 слоев, требуется много времени.



Какой объем корзины пресса выбрать?

Главным образом все прессы для выжимания сока отличаются друг от друга только объемом бочонка и принципом работы. От объема бочонка зависит только то, сколько сока вы будете отжимать за 1 раз. Цикл одного отжима составляет 5-10 минут. Выход сока составляет 50-70% от объема бочонка. Поэтому выбирать пресс стоит исходя из того, сколько сока вы планируете делать.

1) Как сувенир

Для отжима нескольких стаканов сока подойдет пресс VP-075. Такой деревянный пресс для яблок и винограда хорош как подарок или сувенир. А также он станет украшением вашей кухни. Ведь натуральное дерево всегда добавляет дому уют и тепло.

Купить винтовой пресс на 0,75 литров

2) Для кухни

Если вы не планируете заготавливать много сока, а просто хотите побаловать себя вкуснейшими соками в летний период, то вам будет достаточно 3л пресса VP-3 или VP-5 (5л). Такой пресс занимает мало места и его можно свободно использовать на кухне.

Купить винтовой пресс для сока на 3 литра

3) Для дачи

Если вы хотите заготовить на зиму 10-20  трехлитровых банок, то вам вполне хватит винтового пресса давилки для винограда и яблок или гидравлического пресса для отжима сока на 10-12 литров.

Купить гидравлический пресс для сока на 12 литров

4) Для сада

Если же у вас большой сад, вы планируете заготовить много сока на зиму и поставить вино, то в этом случае лучше выбрать пресс для сока 20-30 литров. За один отжим вы будете получать 1 ведро сока.

Купить гидравлический пресс для сока на 26 литров

5) Для небольшого производства

Если вы собираетесь делать сок на продажу или у вас огромная семья, то нужен пресс на 50л и более. С таким прессом можно отжимать более 200 л сока в час.

Купить гидравлический пресс на 50 литров

При выборе между винтовым и гидравлическим прессом нужно учитывать следующие факторы:

1) Винтовые прессы для отжима сока объемом бочонка до 10 литров при отжиме сока достаточно одной рукой придерживать за раму, а другой вращать винт. Винтовой пресс объемом 10-20л и более нужно фиксировать 4-мя саморезами к неподвижному основанию, чтобы он не прокручивался. Гидравлический пресс достаточно поставить на край стола над емкостью, куда будет сливаться сок.

2) С помощью гидравлического пресса можно создать большее усилие с помощью домкрата,  следовательно, больше выход сока. Однако необходимо по ходу движения поршня подкладывать дощечки под домкрат, чтобы отжать яблочную массу до конца, так как хода поршня не достаточно для всей высоты бочонка, а ручка домкрата начинает упираться в край бочонка.

3) С помощью винтового пресса процесс отжима происходит за один этап.

4)Физически работать легче с гидравлическим прессом, чем с винтовым

Пресс для ягод

Для отжима сока из ягод лучше подойдут маленькие прессы объемом бочонка 3-5 литров. Так как может быть проблематично, набрать достаточное количество ягод для отжима сока. В этом случае многие клиенты приобретают, например, гидравлический пресс на 30 литров и электрический измельчитель для яблок, а для ягод дополнительно берут 3-х литровый винтовой пресс.

Пресс для яблок, фруктов и овощей

Для отжима сока из яблок подойдет любой пресс, выбирать пресс стоит исходя из того, сколько сока вы планируете делать.

Пресс для винограда

Для отжима виноградного сока обычно покупают винтовой пресс на 10-20 литров, все конечно зависит от вашего урожая,  но если у вас каждый год вырастает несколько ведер винограда, то вам вполне хватит и винтового пресса VP-5.

Любой пресс может давить виноград и яблоки с косточками, не нарушая их целостность. Однако для того, чтобы пользоваться прессом необходима предварительная подготовка сырья, а именно дробление (измельчение). Для этого существуют специальные дробилки и измельчители для фруктов и винограда.

Об их видах, принципах работы, плюсах и минусах читайте здесь:
Какой измельчитель для яблок и винограда выбрать? — читайте здесь

Гидроцилиндр из домкрата своими руками

Содержание

  1. Устройство и функции гидравлического пресса
  2. Варианты использования в домашних условиях
  3. Конструкция домашнего пресса
  4. Что следует учитывать при разработке чертежа самодельного пресса
  5. Инструменты и материалы
  6. Процесс изготовления
  7. Внешний вид готового самодельного пресса
  8. Как сделать гидравлический пресс своими руками
  9. Гидравлический пресс своими руками
  10. Самодельный пресс №2

При выполнении различных работ в домашней мастерской нередко возникает необходимость воздействия на обрабатываемые детали методом прессования. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в данной статье.

Самодельный гидравлический пресс

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

  • размеры;
  • масса оборудования;
  • ход поршня;
  • наличие в конструкции пресса манометра;
  • характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

  • Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
  • Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

Вариант пресса с нижним расположением домкрата

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

  • В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
  • Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
  • Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
  • Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

  • сварочное оборудование;
  • электроды;
  • ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

  • швеллеры (не меньше 8 номера), прямоугольные или квадратные трубы (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
  • стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
  • отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
  • отрезок трубы – для изготовления гнезд под головку штока домкрата.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

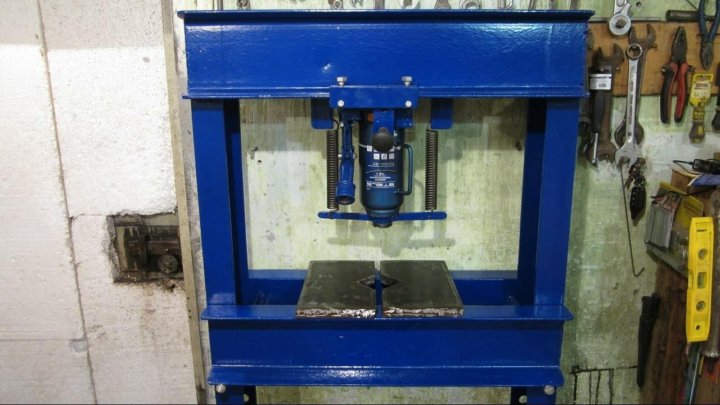

Внешний вид готового самодельного пресса

Одна из довольно экономичных вариаций гидравлического пресса, сделанного собственными руками в своем гараже с использованием нехитрых приспособлений, сварки, домкрата и швеллеров.

Курсовой проект — Приспособление для правки кузовов — Чертежи.РУ

Гидравлический цилиндр своими руками

TORIN T71001L Комплект для правки кузова гидравлический 10т в интернет магазине Motorstate купить TORIN T71001L Комплект для пра

SIVER B-110 стапель рамный

5 — продажа Рихтовочный инструмент. Покраска Jonnesway, Big Red, Ombra, Зубр , онлайн заказ с доставкой

Аксессуары и доп.оборудование — Оборудование для правки кузовов СИВЕР (SIVER)

Гидроцилиндр Для Вытяжки Из Домкрата 3 — AgaClip — Make Your Video Clips

Комплект гидроцилиндров для кузовных работ в кейсе BIG RED (br-TRK02001-S) цена, купить в Минске, доставка по Беларуси

Набор для правки кузовов МT 03042, 4т

doska7.ru — продам гидравлическая стяжка

Как сделать гидроцилиндр своими руками

Набор гидравлический для правки кузова Кратон PHE-01

Купить Комплект рихтовочный AE&T T03010

Рихтовки авто своими руками фото

Конструирование и расчет стенда для разборки и сборки рессор

Гидроцилиндр ЦГ-63. 35х500.11 траверсы для МКСМ-800

СИБЕК Фаворит-М станок для правки дисков с усиленной скобой, 220В

Ran-tax Стапель вытяжной, гидравлический — ANDRMAX

Гидравлический набор для правки кузовов 20т

Гидравлические наборы Omas T71001 / Для кузовного ремонта / Каталог

Если вам нужен гидравлический пресс, то вы его можете просто купить или же сделать самостоятельно, такой какой вам нужен.

Пресс это незаменимый станок в вашей мастерской. И если вы задумались над его приобретением, что не спешите, изучите вопрос и возможно вы его сами сделаете. Конструкция пресса достаточно простая. Конструкция в основном состоит из швеллера или толстого уголка. Детали между собой можно соединять сваркой, а можно с помощью толстых болтов.

Я в данный момент задумался над приобретением или изготовлением пресса на 5-10 тонн. Просмотрел много видео в интернете и выбрал самые лучшие на мой взгляд. Ниже они представлены.
В качестве силового агрегата можно использовать домкраты или гидравлический насос с гидравлическим поршнем. Второй вариант дороже.

Вопрос: «как дешевле?». Дешевле конечно же использовать домкрат, если брать гидроцилиндр и гидравлический насос, то ценник на весь пресс выходит как и у покупного. Отличие в том, что сами вы, за те же деньги, можете сделать конструкцию из более толстого швеллера, что будет намного прочнее и надежнее.

Итак, предлагаю вашему вниманию несколько вариантов самодельных прессов:

Достойный и простой вариант небольшого самодельного пресса с использованием бутылочного домкрата

Как сделать гидравлический пресс своими руками

Этот пресс также с использованием домкрата, только в перевернутом положении. Требует небольшой переделки домпрата, т.к. он перевернут нужно обеспечить закачку подачу масла

Гидравлический пресс своими руками

А вот этот пресс также прост в изготовлении и тоже более чем достойный вариант. Здесь уже в качестве силового агрегата используется уже не домкрат, а гидравлический насос и поршень, непосредственно для прессов.

Он выйдет на порядок дороже в изготовлении. Но если делать для себя, то надо сделать это на совесть и по уму.

Самодельный пресс №2

Построить или купить гидравлический цеховой пресс

9 апреля 2014 г.

В конструкцию гидравлических прессов входит множество деталей, тем более, когда пресс создается на века. Возможно, вы слышали о том, что некоторые люди строят свои собственные прессы, и, возможно, вы думаете об этом, чтобы сэкономить деньги. Однако, если вы пытаетесь решить, строить или покупать гидравлические прессы, чрезвычайно важно узнать больше о риске создания собственного.

Важность силы, рамы и давления

Создание пресса, на который можно положиться благодаря мощным, долговечным и постоянным механизмам, может показаться легким делом, особенно если у вас есть некоторый опыт работы с прессами. Однако, если вы неточно указали толщину рамы, а линии сварки выполнены неправильно, вы рискуете плохо поглощать усилие. Отсутствие поглощения силы приводит к низкому давлению для ряда применений, некоторые из которых так же просты, как пробивка отверстий и штамповка. Когда вы покупаете гидравлический пресс, изготовленный с высоким качеством и опытным мастерством, вы можете быть уверены, что получите 9Пресс с рамой 0011 H, на который можно положиться.


Правильная дисперсия и поток жидкости

Расположение фильтров в прессе необходимо для его бесперебойной работы. Как и в транспортных средствах и большинстве других машин, фильтры важны для обеспечения четкого и чистого потока воздуха и различных обменов жидкостей. Важность плавного потока жидкости, очевидно, чрезвычайно важная для гидравлической жидкости, необходима для самого высокого уровня приложения давления и силы. Если вы строите свой собственный пресс, точное размещение фильтров и линий имеет важное значение и может быть упущено из виду многими любителями. Подумайте о сумме денег, которую вы можете потратить на детали для правильной сборки пресса, и если вы не разбираетесь в производстве прессов, вы можете в конечном итоге пожелать, чтобы деньги были потрачены на собранный, высококачественный гидравлический пресс. Имейте в виду необходимость грунтовки и смазки в гидравлическом прессе и подумайте о том, как бы вы удостоверились, что это происходит должным образом в самодельном прессе. Без соблюдения точных спецификаций такие процессы, как заливка и смазка, могут быть серьезно нарушены, что приведет к повреждению и поломке вашей машины.


Предохранительные и предохранительные клапаны

Мощное давление и усилие гидравлического пресса может быть огромным. Если защита от перегрузки не установлена ​​должным образом, ваш пресс может быть поврежден из-за перегрузки по давлению. Стотонный пресс создаст давление в сто фунтов. Преимущество покупки пресса известного производителя заключается в том, что в него встроены предохранительные клапаны, обеспечивающие защиту от чрезмерного давления.

Взвешивание Дорогостоящие опции

Опытные и квалифицированные производители гидравлических прессов могут сказать вам, сколько стоит изготовление пресса, который прослужит долгие годы и будет обеспечивать требуемое мощное давление. Тратить деньги на пресс, который, как вы знаете, обеспечит необходимую вам мощность и давление, может быть дешевле, чем детали, время на их сборку и явное разочарование, связанное с выявлением любых проблем, возникающих во время и после строительства. Когда вы отступаете назад, чтобы посмотреть на стоимость и время, чтобы построить или купить гидравлический цеховой пресс, вы можете обнаружить, что покупка профессионально сконструированного пресса будет самым доступным выбором. В конце дня вы должны рассмотреть стоимость VS. Качество при покупке гидравлических прессов.

Наборы прессов для канифоли «Сделай сам» — соберите свой собственный пресс для канифоли

на

0 комментариев

Пресс-наборы для канифоли своими руками — соберите свой собственный пресс-машину для канифоли

На каналах YouTube есть несколько руководств по изготовлению пресс-кита для канифоли своими руками, и вы более подробно, но затем я снова обсужу с вами основную концепцию сделать пресс-кит из канифоли своими руками. Для создания собственного пресс-кита канифоли необходимы три важных материала: в него входят две алюминиевые пластины, нагревательный стержень и терморегулятор PID. Итак, первым делом нужно сделать отверстия с обеих сторон пластин. Отверстия должны соответствовать вашему стержню. Следующим шагом будет изготовление подпорок для ваших верхних пластин.



И последний шаг — это установка терморегулятора ПИД-регулятора, на этом этапе вы будете иметь дело с проводкой, и в основном ПИД-регулятор является наиболее важным элементом, и его можно рассматривать как мозг. Он отвечает за контроль температуры внутри машины. Система управления Rosin имеет ключевое значение. Тогда вам следует выбрать правильную оправку или гидравлическую рубашку. Это зависит от того, какое давление вам нужно.

Если вы устали заниматься своими руками, возможно, у вас есть изделие серии Dabpress dp-rp. Это пресс-кит для канифоли с прочным анодированным алюминием и двойным ПИД-регулятором температуры.

Набор для пресса для канифоли своими руками — Купить сейчас

Как собрать собственный специальный гидравлический пресс для канифоли

Если у вас есть пресс для оправки. Мы рекомендуем вам наш dp-rp33. Он подходит для строительства оправочного пресса с ограниченным бюджетом.

Ориентировочная стоимость:

199 долл. США за комплект для прессования анодированной канифоли dp-rp33
50–80 долл. США за пресс для оправки

Всего : 249–279 долл.  США

дп-рп35 и дп-рп37.

Ориентировочная стоимость:

100–150 долларов США за гидравлический пресс с Н-образной рамой в местном магазине. (Harbour Freight и т. д.)
$269–399 за наш комплект для прессования анодированной канифоли (dp-rp35 или dp-rp37)

Всего : $369–549

Стоимость профессионального гидравлического пресса для канифоли выше $1500 не совсем так же хорошо, как построить гидравлический пресс для канифоли.



Десятки раз нажав, вы поймете, что сэкономили!

Наслаждайтесь прессой и начинайте экономить деньги!

Приятного времяпрепровождения!

Рекомендуемые продукты


Распродажа
