Сетка армирующая для газобетона: Кладочная сетка для газобетонных блоков — что это такое? Армирование: базальтовой или пластмассовой сеткой

Кладочная сетка для газобетона — АлтайСтройМаш

Ячеистые бетоны марок выше D500 имеют высокий предел прочности на сжатие, но такие газоблоки не работают на изгиб и растяжение. Именно по этой причине рекомендуется использовать кладочную сетку для газобетона. Такое армирование возьмет на себя основную нагрузку при перекосе здания, предотвратив растрескивание и полное разрушение.

Нужна ли кладочная сетка для газобетонных блоков?

Технология производства ячеистых бетонов позволяет изготавливать газоблоки из них с высокой прочностью и повышенной несущей способностью. Этот факт породил много дискуссий на тему: нужна ли кладочная сетка для газобетонных блоков?

Сравнительно несложное производство неавтоклавного газобетона дает возможность изготавливать стройматериал с плотностью до 500 кг на кубометр, прочность которого B2.0 и выше. Этого достаточно для самонесущих стен из газоблоков при строительстве малоэтажного дома.

Однако полное исключение кладочной сетки для газобетона приведет к снижению несущей способности стен и сокращению срока эксплуатации здания ввиду ряда причин.

• Нестабильность грунта и некачественный фундамент. Даже малейший перекос приведет к расколам в газобетонных блоках. Наличие армирования нивелирует даже сравнительно большие перекосы и предотвращает расколы в газоблоках.
• Высокое влагопоглощение газобетона приводит к риску появления микротрещин при замерзании попавшей внутрь стройматериала влаги. Стальная или любая другая армирующая сетка минимизирует такие риски даже при возможном промокании газобетонных блоков.
• Газоблоки несоответствующей прочности усиливаются кладочной сеткой. Это позволяет исправить вероятные инженерные просчеты при выборе марки стройматериала. Особенно это важно, когда строение возводится своими руками без привлечения профессионалов.

Подобное армирование не приводит к серьезному увеличению сметы строительства дома, но позволяет значительно повысить прочность стен из газобетонных блоков, снизить вероятность появления трещин при усадке грунта и увеличить сопротивляемость ветровой нагрузке.

Какую кладочную сетку выбрать?

Рулонное металлическое сетчатое полотно – один из наиболее удобных и дешевых способов армирования кладки газобетонных блоков. Оно режется ручными ножницами по металлу. Существует несколько вариантов армирующего материала.

• Оцинкованная углеродистая сталь. Высокая прочность на разрыв и сравнительно низкая цена – главные преимущества. Однако при несоблюдении технологии кадки металл может стать проводником холода. Кроме того, толщина прутков увеличивает расход клеевого раствора для газоблоков.
• Полимерная кладочная сетка для газобетона. Прочность новых видов полимеров превосходит сталь при значительно меньшем весе и стоимости. Пластик не проводит тепло, не коррозирует и служит в разы дольше металла.
• Базальтовая сетка не уступает стальному армированию по прочности на разрыв при отсутствии коррозионных процессов.
• Стеклопластиковое полотно применяется исключительно в перегородках ввиду невысокой прочности.

Монтаж кладочной сетки для блоков

При классе газобетона выше B2.0 армируются следующие места строения:

• первый кладочный ряд газоблоков;
• усиление под окном;
• укрепление свода над проемами;
• армирование армопояса под перекрытия.

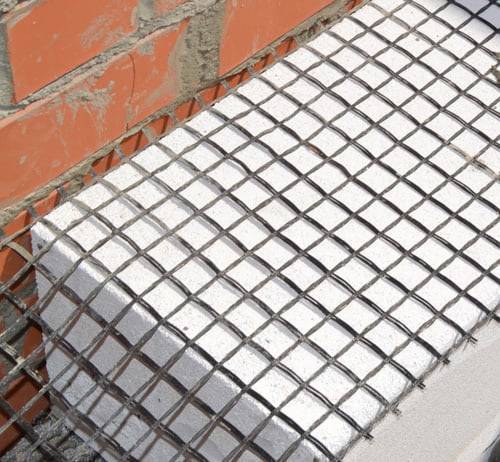

Сама же технология монтажа проста. Кладочную сетку для блоков вдавливают в уложенный слой клеевого раствора и накрывается следующим рядом газоблоков.

Высокая популярность газоблоков в частном и крупном строительстве повысила спрос среди малого и среднего бизнеса России, Узбекистана и Казахстана на высокорентабельное оборудование для производства газобетона компании «АлтайСтройМаш».

Кладочная сетка для газобетонных блоков

Время на чтение:
6 минут

5799

Газобетонные блоки — строительный материал, используемый при возведении несущих стен и перегородок в малоэтажных домах, закладки проемов в высотном монолитном строительстве. Отличается высокой прочностью на сжатие, но недостаточными прочностными характеристиками на изгиб и растяжение.

Предотвратить разрушение материала при усадке позволит армирующая кладочная сетка для газобетонных блоков, укладываемая в слой клея или цементно-песчаного раствора. Практика показала, что такое решение позволяет минимизировать возможность образования трещин даже при значительных деформациях фундамента.

Содержание

• 1 Применение кладочной сетки: нужна или нет
• 2 Виды кладочной сетки для газобетона
  • 2.1 Оцинкованная
  • 2.2 Пластиковая и полимерная
• 3 Альтернативные виды армирования для кладки газобетонных блоков
• 4 Места усилений
• 5 Технология укладки

Применение кладочной сетки: нужна или нет

Технология производства газоблока постоянно совершенствуется. Производители предлагают материал плотностью 400–500 кг/м3 с классом прочности от В 2.0.

Все чаще можно столкнуться с мнением, что блоки этого класса могут использоваться для возведения несущих стен без дополнительного армирования. Но, к сожалению, такие утверждения далеки от действительности!

Отказ от кладочной сетки для газобетона или других способов армирования приводит к существенному ухудшению несущей способности стеновых конструкций и снижению срока службы здания. Связано это со следующими причинами:

• Высокая водопоглощающая способность, приводящая к снижению морозостойкости стен без дополнительной облицовки. Накопленная влага под воздействием температуры расширяется, что и приводит к растрескиванию блоков, дополнительно не укрепленных кладочной сеткой.
• Низкое качество опорных фундаментов, приводящее к увеличению усадки стен.
• Выбор материалов несоответствующего класса прочности и толщины, особенно если речь идет о строительстве 2 и 3-этажных зданий.

Применение кладочной сетки для газоблоков не приводит к значительному удорожанию конструкций, но позволяет повысить устойчивость стены к появлению трещин под воздействием усадочных сил или ветровой нагрузки. Поэтому отказываться от ее применения не стоит.

Виды кладочной сетки для газобетона

Наиболее удобный вариант — сетка кладочная для газобетона, выпускаемая в рулонах. При помощи обычных ножниц по металлу или болгарки ее можно разрезать на полосы требуемой ширины. Следует отметить, что производители предлагают сетку из разных материалов, которые обладают различными эксплуатационными характеристиками.

Оцинкованная

Первой в продаже появилась стальная сетка сварная кладочная. Он использовалась для усиления стен из различных типов блоков, кирпича. Один из основных минусов этого материала — низкая устойчивость к коррозии. Это проблема отчасти решается нанесением защитного покрытия из цинка. Армирующая сетка изготавливается из металлической проволоки диаметром 3-5 мм сварным способом.

Материал отличается следующими преимуществами:

• Наибольшая прочность на разрыв, обеспечивающая целостность кладки даже при больших усадочных деформациях.
• Доступная стоимость и наличие практически во всех строительных магазинах.
• Значительный срок службы, превышающий 15 лет.

Но, разбираясь с преимуществами и недостатками сварной кладочной сетки, следует отметить следующие моменты:

• При нарушении технологии укладки она может стать мостиком холода, так как металл отличается высокой теплопроводностью.
• В местах соединения стальных прутков толщина превышает 5-6 мм, что приводит к увеличению расхода клея или раствора из-за возрастающей толщины шва.

Несмотря на эти минусы кладочная оцинкованная сетка из металла получила наибольшее применение благодаря хорошим прочностным и армирующим характеристикам.

Пластиковая и полимерная

Сравнительно новая категория материалов, которая уже существенно потеснила традиционную в армировании сталь.

Отметим следующие плюсы армирующей сетки такого класса:

• Не создает мостики холода.
• Устойчива к коррозионным процессам, благодаря чему увеличен срок службы без потери прочностных характеристик.
• Обладает меньшим весом, благодаря чему удобна при доставке и не создает из лишней нагрузки на фундамент.

При армировании стен из газосиликата чаще всего применяют базальтовую, и стеклопластиковую кладочную сетку. Но они имеют различную сферу применения, обусловленную прочностными характеристиками:

Как и оцинкованная, базальтовая сетка выпускается с разным размером ячейки. При выборе следует учитывать следующий факт — чем меньше ячейка, тем выше прочность материала. На практике дополнительное усиление выполняют сеткой 25 х 25 или 50 х50 мм и других сходных размеров.

Альтернативные виды армирования для кладки газобетонных блоков

Обращаем внимание — применять материал целесообразно при использовании газобетона с ровной поверхностью. Армирование газобетонных блоков с пазами выполняют с применением прутков стальной или стеклопластиковой арматуры.

Такой способ имеет следующие преимущества:

• Элементы армирования не выступают по высоте и не приводят к увеличению шва.
• Благодаря расположению внутри стены арматура не создает мостики холода.
• По прочностным характеристикам такое армирование превосходит усиление сеткой.

При это стоит понимать, что армирование такого класса обойдется существенно дороже. Это связано с увеличенной стоимость самих стенового материала и арматуры.

Места усилений

Схема армирования зависит в первую очередь от прочностных характеристик газобетона. Чем ниже класс прочности, тем большим будет количество зон усиления. При использовании газобетонных блоков В 2.0 и выше, устойчивость конструкции к возникновению трещин обеспечивают укладкой сетки в следующих зонах:

• Первый ряд кладки.
• Участки под оконными проемами.
• Зоны над оконными и дверными проемами.
• Последний ряд перед армопоясом под перекрытие.

На длинных стенах и участках, подверженных максимальной ветровой нагрузке, дополнительно армируют каждый 4 ряд кладки. При использовании материала недостаточного класса прочности шаг армирования уменьшают, сетку укладывают через каждые 2-3 ряда.

Технология укладки

Перед монтажом кладочной сетки поверхность блоков выравнивается и очищается от пыли и мусора. Технология укладки при использовании раствора и клея несколько отличается.

В первом случае работы выполняют по следующей схеме:

• На очищенную поверхность укладывают небольшой слой раствора.
• В него вдавливают нарезанную по ширине сетку.
• Материал закрывают еще одним тонким слоем раствора, затем устанавливают блоки следующего ряда.

При использовании стальной оцинкованной кладочной сетки с применением клея толщина слоя может существенно возрасти. Для уменьшения расхода дорогостоящих клеящих смесей сетку кладут непосредственно на очищенный блок предыдущего ряда. При этом места перехлеста (сплетения)проволоки аккуратно вбивают в поверхность блока. Благодаря этому толщина слоя может быть уменьшена до нормативных 3 мм. Кроме того, такой подход позволяет улучшить теплоизоляционные свойства кладки. После монтажа и вдавливания сетки в блок, вся поверхность закрывается тонким слоем клея, необходимого для скрепления следующего ряда.

По сравнению с применением арматуры, использование кладочной сетки позволяет на 15-30% сократить стоимость монтажа и снизить время, необходимое для выполнения работ. При этом прочностные характеристики кладки не ухудшаются. Поэтому рекомендуем обратить внимание на армирующий материал этого класса.

Армирующая стальная сетка для бетона

Бетонные элементы, армированные панелью из пенополистирола (EPS) с легкой стальной сеткой

Легкая панель из пенополистирола с каркасом из стальной сетки изготовлена ​​из пенополистирольной плиты, и обе стороны покрыты высокопрочной стальной проволочной сеткой. . Стальная проволочная сетка вставлена ​​по диагонали через полистирольную плиту с оцинкованной стальной проволокой, панель 3D EPS соединена точечной сваркой. Наши продукты соответствуют нашему национальному стандарту JGJ / T 269.-2012.

Легкая пенополистирольная панель на стальном сетчатом каркасе, применяемая при проектировании и возведении несущих стеновых элементов и элементов перекрытий для сейсмоукрепления силой 8 градусов и менее, здания 10 м и менее, этажности 3 этажа и менее .

В 3D поддонах используется огнеупорная формованная плита из пенополистирола (EPS). Основной индекс производительности должен соответствовать правилу, приведенному ниже.

Пластина EPS Основной индекс производительности

9 0018

Пункт	Индекс производительности	Способ испытания
Кажущаяся плотность (кг/м 3 )	1 8~22	ГБ/т 6343
Тепловой коэффициент [Вт/(м *K)]	≤0,039	GB/T 10294 или GB/T 10295
Прочность на сжатие	≥0,10	GB/T 8 813
Прочность на растяжение перпендикулярно направлению пластины (МПа )	≥0,10	JG 149
Размерная стабильность (%)	≤0,50	ГБ/Т 8811
Водопоглощение (%)	≤4	ГБ/т 8810
Класс эффективности горения	Не ниже класса С	GB 8624

Толщина плиты ЭПС: 50мм, 70мм, 100мм, 120мм и т. д.

Ширина 1200мм, длина ≤6000 мм

Внешний размер плиты EPS и допустимое отклонение должно соответствовать ниже:

Внешний размер (мм)		Допустимое отклонение
Длина, ширина	1000~2000	±6,0 900 20
	2001~4000	±8,0
	>4000	Положительный отклонение не оговаривается, -10
Толщина	50~75	±2,0
	76~100	±3,0
	>100	±4,0
Разница по диагонали	1000~2000	5.0
	2001~4000	10.0
	>4000	13,0

Стальная проволочная сетка из плиты 3D EPS и оцинкованная стальная проволока для вставки Используется проволока из низкоуглеродистой стали, стандартное значение прочности на растяжение (fstk) составляет не менее 550 Н/кв. мм, расчетная прочность на растяжение (fy) составляет около 320 Н/кв. мм, модуль упругости (Es) должен принимать 2,0 * 105 Н/мм. кв.мм.

Диаметр проволоки стальной проволочной сетки 3D EPS не менее 2,2 мм, размер сетки 50×50 мм. Оцинкованная стальная проволока для вставки должна быть не менее 3,0 мм, другие должны соответствовать правилам национального стандарта 《Проволока из низкоуглеродистой стали общего назначения》 GB/T 343.

Используется для оцинкованной стальной проволоки для вставки под наклоном в бетонную стену, армированную 3D-панель и бетонная плита перекрытия/кровли, армированная 3D-панелью, количество на квадратный метр не менее 117 штук; Использовать оцинкованные для врезки наклонных ненесущих стен, на квадратный метр не менее 58 штук, а также соответствовать нижеприведенному техническому паспорту.

Стальная проволока Основной технический индекс

9 0179 Стальная проволока

Диаметр проволоки		Прочность на растяжение (Н / кв. мм)	Испытание на изгиб в обратном направлении (Нет)	Оцинкованная (г/кв.м)	Применение
Номинальный	Фактический
2,2	2,23 + 0,05	≥550	≥6	____________	Проволока основы и утка для сетки
3,0	3,03 + 0,05		≥4
3,0	3,03 + 0,05			≥122
3,8	3,83 + 0,05

Примечание. количество реверсивных изгибов на 180 градусов.

Стальная проволока поверхности панели из стальной проволочной сетки 3D EPS должна быть гладкой и аккуратной, на ней не должно быть дефектов, таких как жирная грязь, ребристость, отслоение корки, продольные следы натяжения и т. д. Массив основной и уточной проволоки должен быть вертикальным . Это не может быть ржавчина вне места сварки.

Панель из стальной проволочной сетки 3D EPS допустимое отклонение

Арт.
Ширина	±10,0
Разница по диагонали	±10,0

Минимальное сопротивление растяжению при точечной сварке

9 0019 Мин. Прочность на растяжение точки сварки (Н)

Арт.
Диаметр проволоки (мм)	2,2	3,3	3,0 и 2,2	3,8 и 3,0
400	500	2140	3430

Прочность на растяжение, удлинение и холодный изгиб панели из стальной проволочной сетки 3D EPS должны соответствовать правилу промышленного стандарта Техническая спецификация для холодного волочения проволоки из низкоуглеродистой стали JGJ 19.

Какие аксессуары мы можем использовать для Бетонные элементы, армированные панелями из пенополистирола (EPS) с легкой стальной сеткой

1. Коннектор L-типа изготовлен из горячеоцинкованной листовой стали толщиной 1,2 мм. мм и ширина крыла L100x100 мм

2. Сетка стальная гладкая вырезается из сетки стальной, ширина которой равна или превышает 300 мм.

3. Угловая сетка вырезается из цельной стальной проволочной сетки, затем сгибается в угловую сетку L-типа. есть два разных размера: L150 мм x 300 мм и L150 мм x 150 мм, а длина не более 4 м.

Сетка типа U изготовлена ​​из стальной проволоки. длина двух ножек составляет не менее 150 мм, а ширина двух ножек должна быть подтверждена в соответствии с тонкостью панели из стальной проволочной сетки 3D EPS.

Конструкционная безопасность плит из армированного автоклавного ячеистого бетона (RAAC)

CROSS Theme Page

Регион: CROSS-UK, CROSS-AUS, CROSS-US

---

из BBC News на bbc.co.uk/news

Эта тематическая страница была создана для повышения осведомленности и поощрения обмена знаниями о структурной безопасности досок из армированного автоклавного ячеистого бетона (RAAC).

Он также действует как центр знаний для информации, связанной с безопасностью на досках RAAC.



Что такое РААК?

Автоклавный газобетон (AAC) отличается от обычного плотного бетона. Он не имеет крупного заполнителя и производится на заводах с использованием мелкого заполнителя, химикатов для создания пузырьков газа и тепла для отверждения смеси. Он относительно слаб с низкой способностью к развитию связи с заложенным армированием.

При армировании (RAAC) для формирования структурных элементов защита арматуры от коррозии обеспечивается битумным или цементно-латексным покрытием. Наносится на арматуру перед заливкой досок. Затем в опалубку вводят армирующую сетку и добавляют жидкую газобетонную смесь.



Обрушение крыши RAAC

В конце 2018 года Ассоциация местных органов власти (LGA) и Департамент образования (DfE) связались со всеми владельцами школьных зданий, чтобы привлечь внимание к недавней аварии, связанной с плоской крышей, построенной с использованием досок RAAC. Было мало предупреждений о внезапном крахе.



Центр знаний RAAC

В этом центре знаний представлена ​​информация о безопасности досок RAAC от CROSS и сторонних организаций.

Срок изготовления досок RAAC

Репортер сообщает, что существуют структурные проблемы с панелями из армированного автоклавного ячеистого бетона (RAAC), установленными в здании еще в 1998 году. Эта дата значительно позже, чем указано в предыдущих отчетах, поскольку это последнее значительное использование элементов RAAC в Великобритании.

Ссылка

Доски RAAC в торговом центре 1970-х годов

Существующий крупный торговый центр, построенный около 19 г.75 имел ряд внешних кладовых и погрузочных площадок с крышами, построенными из досок из армированного автоклавного ячеистого бетона (RAAC). Доски прогнулись до такой степени, что их нужно было заменить.

Ссылка

На скатной крыше здания больницы 1990-х годов обнаружены армированные плиты из автоклавного газобетона.

В здании, построенном в начале 1990-х годов, были обнаружены армированные плиты из автоклавного газобетона (RAAC). Эта дата важна, поскольку она намного позже, чем ранее предполагалось, что RAAC в последний раз активно использовалась в зданиях в Великобритании, и потенциально влияет на объем зданий, которые могут потребовать проверки на наличие проблем с RAAC.

Ссылка

Разрушение досок из армированного автоклавного газобетона (RAAC)

В конце 2018 года Ассоциация местных органов власти (LGA) и Департамент образования (DfE) связались со всеми владельцами школьных зданий, чтобы привлечь внимание к недавнему обрушению плоской крыши. Предупреждений о внезапном обрушении почти не было.

Ссылка

Исследовательская группа IStructE RAAC и члены с опытом работы в RAAC

IStructE сформировала Исследовательскую группу RAAC и создала список профессионально зарегистрированных инженеров-строителей, которые имеют опыт предоставления решений для управления досками RAAC.

Ссылка

Выход из строя досок RAAC в школах

Репортера попросили расследовать обрушение крыши из армированного автоклавного ячеистого бетона (RAAC) в школе.

Ссылка

Кровельные доски из армированного газобетона автоклавного твердения — делимся опытом

Репортер обследовал несколько зданий с крышами из армированного автоклавного ячеистого бетона (RAAC) и хочет поделиться своим опытом, чтобы помочь другим.

Ссылка

Армированный газобетон автоклавного твердения в кровле школ

Этот документ предназначен для владельцев зданий, чтобы помочь им определить наличие армированного ячеистого бетона автоклавного твердения (RAAC) и проверить, необходимы ли дальнейшие исследования или действия.

Ссылка

Газобетонные плиты

Репортер обсуждает выход из строя сборных железобетонных плит из автоклавного ячеистого бетона (RAAC) во время строительства.

Ссылка
