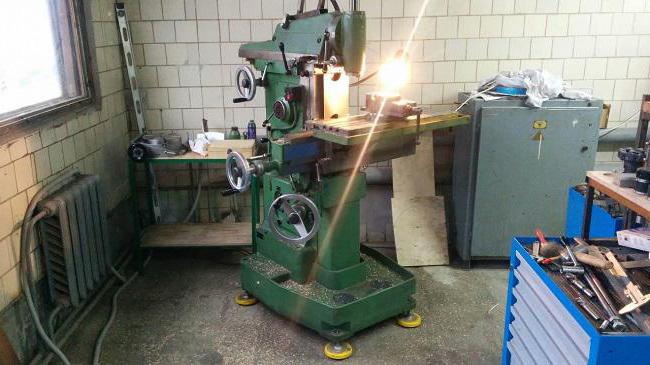

Сф 676 станок фрезерный: СФ-676 Станок фрезерный широкоуниверсальный. Паспорт, схемы, характеристики, описание
Содержание
Широкоуниверсальный фрезерный станок СФ-676 — цена, характеристики с фото и видео, инструкция, отзывы
По статистическим данным основными потребителями станка являются предприятия отечественного военно-промышленного комплекса, которые используют станок как в серийном производстве деталей, так и в инструментальных, экспериментальных, вспомогательных, ремонтных подразделениях; а также предприятия перерабатывающей промышленности преимущественно для ремонтных и эксплуатационных целей.
Станок СФ676 позволяет выполнять различные операции: фрезерование плоских и фасонных плоскостей, сверление, резьбонарезание, центрование, цекование, растачивание, долбление, разметка и другие виды работ. На станке можно обрабатывать детали самых сложных конфигураций из различных материалов и с высокой точностью. На станке возможно использовать огромное разнообразие инструментов и приспособлений.
Используя станок CФ676 Вы максимально снижаете вспомогательное время, обрабатываете детали экономично и эффективно.
- Кнопки управления «пуск» и «стоп»
- Рукоятки включения скоростей
- Рукоятка включения подач
- Диск набора подач
- Реверсирование двигателя
- Упоры отклонения механической продольной подачи
- Рукоятка зажима стола в горизонтальном направлении
- Рукоятка зажима гильзы вертикального шпинделя
- Рукоятка зажима суппорта в вертикальном направлении
- Маховик ручной подачи шпиндельной бабки
- Рукоятка зажима шпиндельной бабки
- Установка вертикальной головки в нулевое положение
- Рукоятка включения механической подачи шпиндельной бабки
- Упор величины перемещения вертикального шпинделя
- Квадрат зажима конуса инструмента в вертикальном шпинделе
|
Технические характеристики СФ 676
| |||
|
№
|
Показатель
|
Ед.
|
Значение
|
|
1.
|
Габаритные размеры (длиннахширинахвысота)
|
Мм.
|
1200х1240х1780
|
|
2.
|
Масса СФ-676 станка в стандартной комплектации
|
Кг.
|
1050
|
|
3.
|
Размеры рабочей поверхности углового горизонтального стола стандартного (ширинахдлинна)/кол-во Т-образных пазов
|
Мм.
|
250х800 / 4 – серийно, 3 по запросу
|
|
4.
|
Размеры рабочей поверхности углового горизонтального стола увеличенного (ширинахдлинна) )/кол-во Т-образных пазов
|
Мм.
|
300х800 / 5
|
|
5.
|
Размеры рабочей поверхности вертикального стола (ширинахдлинна)
|
Мм.
|
250х630
|
|
6.
|
Перемещения по осям X,Y,Z
|
Мм.
|
450х300х380
|
|
7.
|
Конуса горизонтального и горизонтального шпинделя
|
Х
|
7:24-40 или Конус МОРЗЕ4
|
|
8.
|
Пределы частот вращения шпинделя горизонтального/вертикального (16 скоростей)
|
Об/мин.
|
50-1630/63-2040
|
|
9.
|
Пределы рабочих подач (16 подач)/ускоренная подача
|
Мм.
|
13-395/935
|
|
10.
|
Мощность электродвигателя главного привода/насоса охлаждающей жидкости
|
кВт.
|
3,0 / 0,12
|
|
11.
|
Класс точности по ГОСТ8-82
|
х
|
Н
|
|
12.
|
Тип измерительной системы (для станков с УЦИ, СППУ, ЧПУ)
|
Х
|
Прямая
|
|
13.
|
Принцип преобразователей линейных перемещений
|
Х
|
Оптический или магнитный
|
|
14.
|
Количество отображаемых/программируемых координат
|
Х
|
2 или3/2 (СППУ) 3 (для ЧПУ)
|
|
15.
|
Дискретность линейных преобразователей
|
Мкм
|
1
|
|
16.
|
Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, наименьшее/наибольшее
|
Мм.
|
80-440(80-460 при открытом защитном кожухе)
|
|
17.
|
Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола, наименьшее/наибольшее
|
Мм.
|
0-350
|
|
18.
|
Расстояние от торца горизонтального шпинделя до оси вертикального шпинделя
|
Мм.
|
115
|
|
19.
|
Наибольшее расстояние от торца горизонтального шпинделя до торца серьги
|
Мм.
|
315
|
|
20.
|
Наибольшее осевое перемещение вертикального шпинделя (ход пиноли)
|
Мм.
|
80
|
|
21.
|
Наибольший угол поворота вертикального шпинделя в вертикальной плоскости
|
Град
|
±90
|
|
22.
|
Цена деления лимбов/линеек
|
Мм.
|
0,05/1
|
|
23.
|
Наибольшее усилие резания, допускаемое//предельное механизмом подач
|
Кгс
|
550/600
|
|
24.
|
Допустимое значение осевой составляющей силы резания, действующей на вертикальный шпиндель, не более
|
Кгс
|
130
|
|
25.
|
Предельные значения уровня шума, создаваемые станком
|
дБа
|
93
|
|
26.
|
Наибольшее усилие на рукоятках, органов управления/ рукоятков маховиков перемещение по осям/подъем суппорта вверх
|
Кгс
|
4/4/8 (4/5/10 для УГС 300х800мм)
|
|
27.
|
Приводной ремень, тип/кол-во
|
Х
|
А2000Т/3
|
|
28.
|
Цепь приводная, тип/кол-во/кол-во звеньев
|
Х
|
ПР-12,7-1820-1/2/78+72
|
|
29.
|
Смазочная система
|
Х
|
Двухконтурная
|
|
30.
|
Основной заливной объем смазочного материала
|
Л.
|
4,5
|
|
31.
|
Применяемый смазочный материал
|
Х
|
И-30/ЦИАТИМ
|
|
32.
|
Вид климатического исполнения по ГОСТ15150
|
Х
|
УХЛ-4.1
|
|
33.
|
Род тока питающей цепи
|
Х
|
переменный трёхфазный
|
|
34.
|
Частота тока
|
Гц
|
50
|
|
35
|
Напряжение
|
В
|
380
|
|
36.
|
Количество двигателей на станке
|
Шт.
|
2
|
|
37.
|
Напряжение силовой сети
|
В
|
380
|
|
38.
|
Напряжение цепи управления
|
В
|
380
|
|
39.
|
Напряжение цепи освещения
|
В
|
24
|
|
40.
|
Двигатель привода
|
Х
|
АИР 100С4У3
|
|
41.
|
исполнение
|
Х
|
1 М 1081
|
|
42.
|
мощность
|
кВт
|
3
|
|
43.
|
частота вращения
|
Об/мин.
|
1500
|
|
44.
|
Электронасос
|
Х
|
П-0,25.М.10
|
|
45.
|
мощность
|
кВт
|
0,12
|
|
46.
|
производительность
|
л/мин.
|
22
|
|
47.
|
частота вращения
|
Об/мин.
|
2800
|
|
48.
|
Суммарная мощность всех электродвигателей
|
кВт
|
3,12
|
|
49.
|
Электродвигателя подач (для станок с СПУУ и с ЧПУ) шпиндельная бабка/салазки/суппорт
|
кВт
|
0,8/0,8/1
|
|
50.
|
Суммарная мощность всех электродвигателей (для станков с СППУ и с ЧПУ)
|
кВт
|
5,8
|
|
51.
|
Номинальный ток станка
|
А
|
7
|
|
52.
|
Номинальный ток сработки автоматического выключателя
|
А
|
10
|
|
53.
|
Точность позиционирования осей по ГОСТ27843-2006 (для станков с СППУ и с ЧПУ)
|
Мкм
|
20
|
|
54.
|
Повторяемость позиционирования осей по ГОСТ27843-2006 (для станков с СППУ и с ЧПУ)
|
Мкм
|
15
|
|
55.
|
Осевое биение шпинделей горизонтального/вертикального, не более
|
Мкм
|
15/10
|
|
56.
|
Радиальное биение конической поверхности шпинделей горизонтального/вертикального, не более
|
Мкм
|
10/10
|
|
57.
|
Плоскостность рабочих поверхностей вертикального и углового горизонтального столов на длине 500мм, не более
|
Мкм
|
20
|
|
58.
|
Взаимная перпендикулярность осей X,Y,Z, не более
|
Мкм
|
20
|
|
59.
|
Параллельность рабочих поверхностей направлению перемещений по осям, не более
|
Мкм
|
20
|
|
60.
|
Параллельность осей вращения шпинделей к направлению перемещения оси, не более
|
Мкм
|
20
|
|
61.
|
Перпендикулярность осей вращения шпинделей к направлению перемещения оси, не более
|
Мкм
|
30
|
|
62.
|
Параллельность базовых пазов к направлению перемещения оси, не более
|
Мкм
|
20
|
изм.
/мин.
Основная спецификация широкоуниверсального фрезерного станка СФ676
- Коробка скоростей — 751001
- Коробка подач — 752001
- Суппорт — 763001
- Шпиндельная бабка — 766К001
- Станина — 767001
- Электрооборудование — 67690000
- Комплект инструмента и принадлежностей — 7680000
- Головка вертикальная по принципу «ДВОЙНОЙ ЦИЛИНДР» (съемный узел) — 764К001.
01-ДЦ - Стол угловой горизонтальный (съемный узел) — 7681К001.01 (250/4)
- Защита направляющих оси Z;
- Маслостанция типа Y-6(8) с коллектором на 8 дозаторов.
- Освещение LED 24V – 3 светодиода CL.
- УЦИ с линейными преобразователями ОАО «СКБ ИС» или GIVI-Electronics (для моделей с индексом Ф2,Ф3).
- СППУ комплектующие ОАО «СКБ ИС»
- ЧПУ на выбор Заказчика
01-ДЦ
Комплект поставки СФ 676
| Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|
| СФ676 | Станок в сборе | 1 | Конус шпинделей ВШГ/ШБ 7:24-40 или КМ4 |
Запасные части
| Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|
| 751030 | Сухарь переводной | 4 | Приложено отдельным местом в общей упаковке |
| 753035 | Сухарь | 2 | Приложено отдельным местом в общей упаковке |
| 757038 | Сухарь | 1 | Приложено отдельным местом в общей упаковке |
Инструмент
| Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|
| 7811-0022 НС 1 | Ключ ГОСТ 2839 14×17 | 1 | Приложено отдельным местом в общей упаковке |
| 7811-0024 НС 1 | Ключ ГОСТ 2839 19×22 | 1 | Приложено отдельным местом в общей упаковке |
| 7811-0025 НС 1 | Ключ ГОСТ 2839 22×24 | 1 | Приложено отдельным местом в общей упаковке |
| 7811-0041 НС1 | Ключ ГОСТ 2839 27×30 | 1 | Приложено отдельным местом в общей упаковке |
| 7811-0043 НС 1 | Ключ ГОСТ 2839 32×36 | 1 | Приложено отдельным местом в общей упаковке |
| 7812-0375 | Ключ ГОСТ Р50123 6 | 1 | Приложено отдельным местом в общей упаковке |
| 7812-0376 | Ключ ГОСТ Р50123 8 | 1 | Приложено отдельным местом в общей упаковке |
| 7812-0379 | Ключ ГОСТ Р50123 14 | 1 | Приложено отдельным местом в общей упаковке |
| 7811-0318 1 | Ключ ГОСТ 16984 55×60 | 1 | Приложено отдельным местом в общей упаковке |
| 7810-0308 ЗВ1 | Отвёртка ГОСТ17199 0,6x4x155 | 1 | Приложено отдельным местом в общей упаковке |
| 7810-0928 ЗВ1 | Отвёртка ГОСТ17199 1×6,5×190 | 1 | Приложено отдельным местом в общей упаковке |
Принадлежности
| Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|
| 764К001.01-ДЦ | Головка вертикальная съемный узел | 1 | Установлена на станке |
| 676.60.001 | Щиток | 1 | Установлена на станке |
| 676.60.001 | Щиток | 1 | Установлена на станке |
| 7681К001.01 (250/4) | Стол угловой стандартный съемный узел | 1 | То же |
| 766К012 | Горизонтальный хобот съемный узел | 1 | Приложено отдельным местом в общей упаковке |
| 766К013 | Серьга съемный узел | 1 | Приложено отдельным местом в общей упаковке |
| хххх-315 | Оправка ф. 27 с наборными кольцами и втулкой | 1 | Приложено отдельным местом в общей упаковке |
| 676.83.000 | Рукоятка | 1 | Приложено отдельным местом в общей упаковке |
| б/о | Шомпол головки | 1 | Приложено отдельным местом в общей упаковке |
| б/о | Шомпол бабки | 1 | Приложено отдельным местом в общей упаковке |
ИЧ-10 кл. 1 | Индикатор часового типа | 1 | Приложено отдельным местом в общей упаковке |
| б/о | Набор прижимных приспособлений (50 или 58 наим.) | 1 | Приложено отдельным местом в общей упаковке |
| ххх/ER32 (ER40) | Цанговый патрон с набором цанг ER32 или ER40 (6шт.) | 1 | Приложено отдельным местом в общей упаковке |
| б/о | Система охлаждения | 1 | Установлена на станке |
Широкоуниверсальные фрезерные станки СФ-676, 6Т83Ш
Широкоуниверсальный фрезерный | Широкоуниверсальный фрезерный | Широкоуниверсальный фрезерный |
Широкоуниверсальный фрезерный | Широкоуниверсальный фрезерный | Широкоуниверсальный фрезерный |
Модель | Класс точ- ности | Размеры рабочей поверх- ности стола, мм | Перемещение стола продольное/ поперечное/ вертикальное, мм | Горизон- тальный шпиндель: диапазон, об/мин /число скоростей | Верти кальный шпиндель: диапазон, об/мин /число скоростей | Пределы подач стола: продольная/ верти- кальная, мм/мин | Мощность двига- теля, кВт | Габартные размеры, мм | Вес станка, кг |
|
Станок СФ-676
| Н | 250х630 | 450/ — /380 | 50-1630/16 | 63-2040/16 | 13…395/ 13…395 | 3,0 | 1200х1240х1780 | 1050 |
| ФСМ250/676 | Н/П | 250х620 | 400/ — /400 | 48-1250/12 | 64-2850/12 | 10…355/ 10…355 | 2,12/3,15 | 1110х1700х1652 | 790 |
| 6К81Ш | Н | 25х1000 | 710/250/390 | 16-1600/21 | 31,5-1400/12 | 35…1020/ 8…263 | 5,5/2,2 | 2115х1725х2015 | 2500 |
| 6К82Ш | Н | 320х1370 | 850/250/390 | 16-1600/21 | 31-1400/12 | 35…1020/ 8…263 | 5,5/2,2 | 2115х1725х2015 | 2560 |
| 6ДМ83Ш | П | 400х1600 | 1000/400/400 | 16-1600/21 | 31,5-1400/12 | 10…3000/ 10…1400 | 7,5/2,2 | 2420х2760х2015 | 3250 |
| FU400MRApUG (6Т83Ш) | П | 400х1600 | 1120/345/630 | 28-1400/18 | 28-1400/18 | 16…800/ 5…250 | 11,0 | 2850х2300х2500 | 4920 |
| ОршаФ32Ш | П | 320х1400 | 840/320/320 | 25-2000 | 71-2240 | 25…1250/ 6,0…320 | 7,5/4,0 | 2454х1890х2425 | 3500 |
| ОршаФ32У | П | 320х1400 | 840/320/265 | 25-2000 | 25-2000 | 25…1250/ 6,0…320 | 7,5 | 2427х1890х2060 | 3234 |
| ОршаФ32ВФ3 | П | 320х1400 | 810/300/370 | 80-4600 | 80-4600 | 10…5000/ 8…800 | 4,0 | 3200х3070х2500 | 3500 |
- Горизонтально-фрезерные станки
- Вертикально-фрезерные станки
Cool Places, чтобы поесть в Arlington
Allemapsbildershoppingvideosnewsbücher
Sucoptionen
в Der Nähe von Arlington, Texas, USA
The Typsy Dab
4,5
(1,5333).
ST
Geschlossen ⋅ öffnet UM 11:00
The Biscuit Bar
4,3
(1,392) · €
Neue US-Amerikanische Küche · 1707 N € st #101
Laz
4,4
(2,545) · €€
Americanisch · 241 E Interstate 20
Geschlossen ⋅ Öffnet um 11:00
Rezensionen werden von Google nicht überprüft. Google sucht jedoch gezielt nach gefälschten Inhalten und entfernt diese.
Mehr Orte
10 лучших мест, где можно поесть в Арлингтоне, штат Техас – декабрь 2022 г. – Yelp
www.yelp.com › Арлингтон, штат Техас ; Бесплатная игра. 1,9ми. 154 отзыва; 4 Лаундж Кахунас Тики. 2,2 мили. 165 отзывов; Арлингтонский задний двор. 3,3 мили. 12 …
Топ-10 лучших развлекательных ресторанов в Арлингтоне, штат Вирджиния, декабрь 2022 г. — Yelp
m.
yelp.com › … › Рестораны › Веселые рестораны
Лучшие развлекательные рестораны рядом со мной в Арлингтоне, штат Вирджиния · Immersive Gamebox — Арлингтон · Комната для заседаний · Swingers Crazy Golf — Dupont Circle · Over Under · SPIN …
33 лучших места, где можно поесть в Арлингтоне — Wanderlog
wakelog.com › list › geoCategory › list-of-the-bes…
33 лучших места, где можно поесть в Арлингтоне · 1 Fork In The Road · 2 Babe’s Chicken Dinner House · 3 Prince Libanese Grill · 4 Istanbul Grill · 5 Вкус Европы · 6 …
12 лучших развлекательных ресторанов в Арлингтоне | OpenTable
www.opentable.com › Даллас — Форт-Уэрт
12 ресторанов поблизости · 1. The Keg Steakhouse + Bar — Arlington · 2. The Melting Pot — Arlington TX · 3. The Social House — Arlington · 4. Miracle Bar @ …
10 ЛУЧШИХ ресторанов Арлингтона — Обновлено в декабре 2022 года
www.tripadvisor.com › … › Техас (Техас) › Арлингтон
Рестораны в Арлингтоне ; 1.
Istanbul Grill · 366 отзывов · Средиземноморская, турецкая; 2. Итальянский ресторан Piccolo Mondo · 314 отзывов · Итальянский ; 3. Mariano’s …
10 ЛУЧШИХ ресторанов Арлингтона — Обновлено в декабре 2022 г.35 ресторанов Арлингтона и поиск по кухне, цене, местоположению и другим параметрам.
25 удивительных ресторанов, в которых стоит поесть в Арлингтоне – Нарсити
www.narcity.com › … › Things-To-Do
31.07.2018 · 25 удивительных ресторанов, в которых нужно поесть в Арлингтоне; Social Bakehouse Café · : 546 Lincoln Square · Французские тосты Frosted Flakes ; David’s …
Лучшие места, где можно поесть — Discover Arlington, VA
www.discoverarlingtonvirginia.com › best-places-to…
Лучшие места, где можно поесть в Арлингтоне, Вирджиния ; Лучшая азиатская кухня · Pho 75 ; Лучший бар · Изображение WhatsApp 16.06.2022 в 17:30:46.jpeg. оборудование Уилсона; Лучшее барбекю.
Ähnliche Fragen
Какой едой известен Арлингтон?
Какие рестораны самые уникальные?
10 мест, где любят поесть местные жители в Арлингтоне — Hotels.
com
www.hotels.com › США › local-restaurants-arlington
Lyon Hall. Общественная закусочная, предлагающая классическую французско-немецкую кухню · 3100 Washington Blvd, Arlington, VA 22201 USA; Таверна Свобода. Место для свиданий в …
12 отличных ресторанов в Арлингтоне – штат Вашингтон
www.washingtonian.com › 2016 › May › 11
Домашние колбасные изделия и горшочки с мидиями идеально подходят для совместного приема пищи, как и тарелки с сосисками и свиной грудинкой, выложенные сверху капусты, шпецле и …
Ähnlichesuchanfragen
Веселые рестораны в Арлингтоне, Вирджиния
Веселые рестораны рядом со мной
лучшие места, где можно поесть в Арлингтоне, штат Техас
веселые детские рестораны в Арлингтоне, штат Техас
Fun places to eat in Fort Worth
Unique restaurants near me
Fun places to eat with kids
Tiki bar Arlington
mennonite-grocery-store-near-me — Google Suche
AlleMapsShoppingBilderVideosNewsBücher
Suchoptionen
Найдите ближайший к вам продовольственный магазин амишей — купите утильную еду
www.
buysalvagefood.com › save-money › amish-b…
Везде, где есть община амишей, вы почти гарантированно найдете продуктовый магазин амишей который продает продукты оптом.
Адреса магазинов амишей и меннонитов: Найдите ближайший к вам рынок
www.primalsurvivor.net › Рынок амишей
03.12.2021 · Канзасские магазины амишей. Магазин амишей. 6052 Udall Rd, Chetopa, KS 67336, США. 620-226-3595. Страна Карен …
Магазины амишей во Флориде · Магазины амишей в Иллинойсе · Магазины амишей в Нью-Йорке
Поиск магазинов амишей | Найти консервы и галантерейные товары рядом с вами
geekprepper.com › amish-market-locator
10.03.2021 · Добро пожаловать в общенациональный каталог магазинов амишей. Просто нажмите на состояние ниже, где вы ищете, и список будет отображаться.
Иллинойс · Индиана · Мэриленд · Нью-Йорк
Магазины оптовых продуктов питания амишей/меннонитов – Facebook
de-de.facebook.
com › Группы Facebook
Эта группа является ресурсом для всех, кто любит находить и делать покупки в Продовольствие амишей/меннонитов оптом (галантерейные товары, продуктовые магазины) и с трудом находят их местонахождение.
Где поблизости можно найти рынок амишей?
visittheamish.com › где-можно-найти-амишей-…
Мы все любим амишскую еду. Мы любим рестораны амишей и любим выпечку. Что замечательно, так это то, что вам не нужно ехать в Ланкастер, штат Пенсильвания, или в Берлин, …
Найдите ближайший к вам продовольственный магазин амишей (более 400 местоположений)
ezprepping.com › amish-store-and-market -locations-near-you
06.12.2022 · Найдите ближайшие к вам оптовые продовольственные магазины, продуктовые магазины и рынки амишей, используя наши простые инструменты поиска, включая интерактивную карту, …
Магазин продовольственных сыпучих продуктов — Загородный магазин амишей
amishcountrystoreonline.
com › Продовольственные товары
В загородном магазине амишей есть все виды продуктов питания. У нас есть консервы, хлебобулочные изделия, макаронные изделия, снеки и многое другое.
Продовольственный магазин амишей
karenscountrykitchen.net
Мы любим наших клиентов, поэтому не стесняйтесь посещать их в обычное рабочее время. Деревенская кухня Карен. 300 Oak Street, Боннер-Спрингс, Канзас 66012, США.
Покупки оптом в магазине меннонитов/амишей. — YouTube
www.youtube.com › смотрите
14.05.2022 · Поездка в продуктовый магазин меннонитов/амишей в нашем штате.
Dauer: 15:41
Прислан: 14.05.2022
Продуктовый магазин Amish & Mennonite Ближайшие адреса: Поиск магазинов
www.americanpreppersonline.com › amish-food-ma…
· 202.0 Find продуктовый магазин амишей или меннонитов рядом с вами, и вы можете запастись оптовыми товарами на случай чрезвычайной ситуации или стихийного бедствия.
